设备安装验收规范2

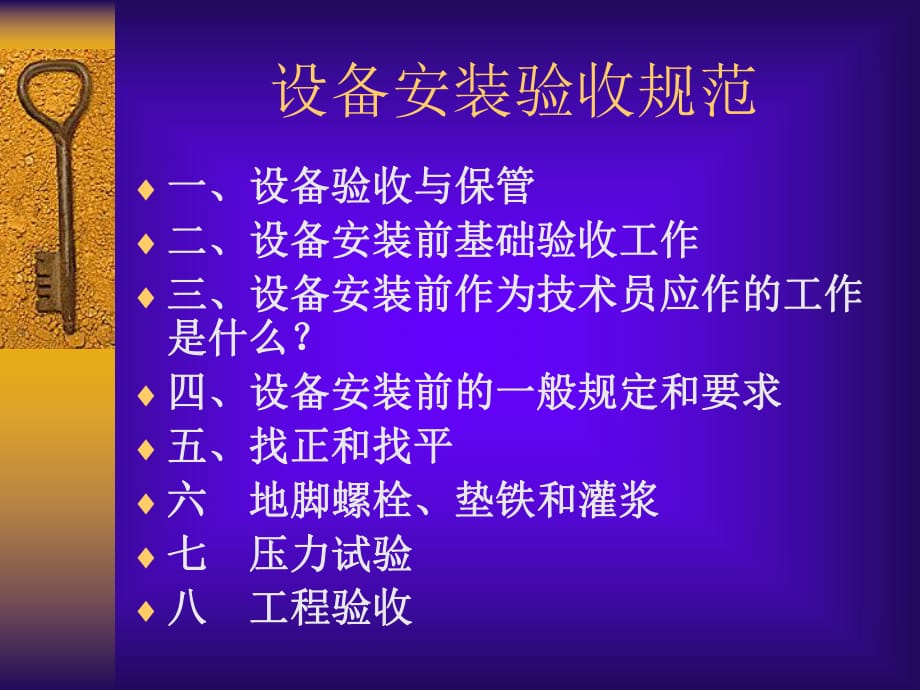

设 备 安 装 验 收 规 范一 、 设 备 验 收 与 保 管二 、 设 备 安 装 前 基 础 验 收 工 作三 、 设 备 安 装 前 作 为 技 术 员 应 作 的 工 作是 什 么 ？四 、 设 备 安 装 前 的 一 般 规 定 和 要 求五 、 找 正 和 找 平六 地 脚 螺 栓 、 垫 铁 和 灌 浆七 压 力 试 验八 工 程 验 收 设 备 安 装 规 范 及 常 见 设 备 安 装 程 序 周 柏 青 2006.1 一 、 设 备 验 收 与 保 管出 厂 合 格 证 ； (国 外 设 备 需 经 商 检 )设 备 说 明 书质 量 证 明 书按 装 箱 单 检 查 清 点 并 作 好 记 录 和 交 接 手续 ；发 现 质 量 异 议 及 时 通 知 建 设 单 位 二 、 设 备 安 装 前 基 础 验 收 工 作 、 基 础 外 型 尺 寸 及 外 观 质 量 的 检 查 及 相 应 质 量 合 格证 ; 、 基 础 的 标 高 基 准 线 、 横 轴 和 纵 轴 中 心 线 ; 、 相 应 的 建 筑 (构 筑 )物 上 应 标 有 坐 标 轴 线 ; 、 设 计 要 求 做 沉 降 观 测 的 设 备 基 础 应 有 沉 降 观 测 水准 点 ; 、 设 备 安 装 前 应 依 据 设 计 要 求 ,核 对 基 础 的 各 种 基 准线 是 否 符 合 要 求 ; 、 设 备 就 位 前 ,基 础 表 面 应 进 行 修 整 ,需 灌 浆 的 基 础表 面 应 凿 成 麻 面 ,被 油 污 的 混 凝 土 应 铲 除 ,放 置 垫 铁 处(至 周 边 50mm)的 混 凝 土 表 面 应 铲 平 ,铲 平 部 位 的 水 平 偏差 为 2mm/M ,且 应 与 垫 铁 接 触 良 好 ,预 留 地 脚 螺 栓 孔 内的 杂 物 应 清 除 干 净 . 三 、 设 备 安 装 前 作 为 技 术 员 应作 的 工 作 是 什 么 ？ 、 熟 悉 图 纸 ,检 查 设 备 合 格 证 和 说 明 书 及 管 口方 位 图 、 熟 悉 设 备 布 置 图 和 构 筑 物 结 构 图 ， 掌 握 安装 顺 序 。

、 设 备 的 开 箱 检 查 、 规 格 尺 寸 和 重 量 、 基 础 验 收 ， 同 时 作 好 设 备 支 座 尺 寸 是 否 与基 础 预 留 地 脚 螺 栓 相 吻 合 ， 同 时 要 到 现 场 勘 察和 测 量 设 备 预 留 孔 是 否 满 足 设 备 的 出 入 5、 详 细 编 制 施 工 组 织 设 计 并 审 批 完 和 技 术 交底 （ 吊 车 选 型 和 占 位 ） 6、 交 工 技 术 文 件 的 准 备 四 、 设 备 安 装 前 的 一 般 规 定 和 要 求4-1技 术 及 文 件 的 准 备 情 况4-2测 量 仪 器 的 检 验 情 况4-3有 温 差 变 化 的 设 备 安 装 及 采 取 的 措 施4-4人 员 组 织 的 准 备4-5材 料 供 货 和 检 验4-6各 种 措 施 和 工 机 具 的 准 备4-7大 型 吊 装 机 具 的 核 算 和 落 实 情 况4-8特 殊 设 备 安 装 前 的 准 备 4-1 技 术 及 文 件 的 准 备 情 况安 装 前 应 按 设 计 图 样 或 技 术 文 件 要 求 画定 安 装 基 准 线 及 定 位 基 准 标 记 ， 对 相 互间 有 关 联 或 衔 接 的 设 备 ， 还 应 按 其 要 求确 定 共 同 的 基 准 。

有 内 件 装 配 要 求 的 设 备 ， 在 安 装 前 要 检查 内 壁 的 基 准 圆 周 线 与 设 备 的 轴 线 是 否垂 直 （ 如 板 式 塔 ） ， 以 保 证 内 件 安 装 的准 确 性 4-2测 量 仪 器 的 检 验 情 况安 装 时 所 用 的 量 具 及 检 验 仪 器 的 精 度 必须 符 合 国 家 计 量 局 规 定 的 精 度 标 准 ， 并应 定 期 检 验 合 格 包 括 水 平 尺 、 经 纬 仪 、 漏 电 保 护 器 、 各种 表 等 4-3有 温 差 变 化 的 设 备 安 装 及采 取 的 措 施 设 备 的 安 装 一 般 是 在 自 然 环 境 温 度 下 进 行 的 ，投 入 使 用 后 则 是 在 操 作 温 度 下 进 行 当 安 装 环境 温 度 与 操 作 温 度 有 较 大 温 差 的 设 备 时 ， 要 检查 膨 胀 （ 收 缩 ） 的 数 值 与 方 向 ， 最 大 膨 胀 （ 收缩 ） 时 是 否 受 到 外 部 的 阻 碍 ； 固 定 侧 地 脚 螺 栓的 紧 固 情 况 ， 滑 动 侧 地 脚 螺 栓 孔 的 方 位 及 尺 寸 ，地 脚 螺 栓 在 滑 动 孔 中 的 位 置 ， 滑 动 侧 地 脚 螺 栓的 螺 母 与 设 备 底 座 的 间 隙 ； 固 定 外 部 附 用 的 螺栓 及 孔 的 形 状 和 尺 寸 ， 受 限 制 的 连 接 件 强 度 和支 承 情 况 。

固 定 端 滑 动 端 4-4 人 员 组 织 的 准 备4-4-1 人 员 进 厂 的 三 级 教 育4-4-2 对 施 工 人 员 的 技 术 交 底4-4-3 现 场 需 用 人 员 的 结 构 和 数 量4-4-4 入 场 人 员 的 培 训4-4-5 特 殊 工 种 的 持 证 和 考 试 情 况 4-5材 料 供 货 和 检 验设 备 安 装 所 用 材 料 的 合 格 证 和 检 验 报 告特 殊 材 料 如 焊 条 是 否 经 过 烘 干 ， 质 量 人员 是 否 经 过 确 认吊 装 用 的 临 时 措 施 所 用 的 材 料 是 否 经 过核 算 和 检 验 4-6各 种 措 施 和 工 机 具 的 准 备各 种 小 型 机 具 的 准 备各 种 小 型 设 备 的 完 好 性适 用 于 防 爆 场 所 的 机 具 和 设 备 是 否 符 合要 求各 种 临 时 设 施 是 否 核 算 和 准 备 4-7大 型 吊 装 机 具 的 核 算 和 落 实情 况大 型 吊 装 机 具 的 完 好 性 ， 司 机 是 否 熟 悉现 场大 型 吊 装 机 具 的 选 择 和 核 算吊 装 机 具 占 位 环 境 的 确 认 ， 如 四 周 的 构筑 物 、 铁 路 、 高 压 线 等 等大 型 吊 装 机 具 的 入 场 证 和 占 道 证 等 输 电 导 线 电 压 1KV以下 1-15KV 20-40KV 60-100KV 220KV允许沿输电导线垂直方向最近距离 1.5M 3M 4M 5M 6M允许沿输电导线水平方向最近距离 1M 1.5M 2M 4M 6Ml起重机与架空输电导线的安全距离 4-8特 殊 设 备 安 装 前 的 注 意 事 项铝 制 设 备 安 装 的 注 意 事 项搪 瓷 、 搪 玻 璃 、 陶 瓷 等 易 损 设 备 安 装 的注 意 事 项压 力 容 器 安 装 前 的 注 意 事 项 和 有 关 手 续 五 、 找 正 和 找 平 1 设 备 安 装 前 的 检 查 、 核 实 管 口 方 位 、 地 脚 螺栓 孔 或 预 埋 地 脚 的 位 置 和 尺 寸 。

2 吊 装 方 案 的 再 次 确 定 3 对 有 膨 胀 节 的 设 备 ， 吊 装 前 要 核 算 强 度 ， 不够 的 要 加 固 4 设 备 找 正 找 平 的 基 准 点 的 选 择 5 安 装 有 坡 度 要 求 的 卧 式 设 备 应 按 要 求 执 行 ，无 坡 度 要 求 的 水 平 度 偏 差 宜 偏 向 设 备 的 排 泄 方向 对 于 高 温 或 低 温 设 备 ， 位 置 偏 差 宜 偏 向 补偿 温 度 变 化 所 引 起 的 伸 缩 方 向 5-1设 备 找 正 找 平 基 准 点 的 选 择 设 备 的 找 正 、 找 平 应 按 基 础 上 的 安 装 基 准 线 对应 设 备 上 的 基 准 点 进 行 调 整 和 测 量 调 整 和 测量 的 基 准 规 定 如 下 ： 1设 备 支 承 （ 裙 式 支 座 、 耳 式 支 座 ） 的 底 面 标高 应 以 基 础 上 的 标 高 基 准 线 为 基 准 ； 2设 备 的 位 置 及 方 位 以 基 础 的 中 心 线 为 基 准 ； 3立 式 设 备 的 铅 垂 度 应 以 设 备 上 0、 9 0、 180、270的 划 线 为 基 准 ； 4卧 式 设 备 的 水 平 度 一 般 应 以 设 备 两 侧 的 中 心线 为 基 准 。

1 主 法 兰 口 （ 指 设 备 物 料 的 进 、 出 口 ） ； 2 水 平 或 铅 垂 轮 廓 面 ； 3 其 他 指 定 的 基 准 面 或 加 工 面 5-2设 备 找 正 、 找 平 应 符 合 下 列 规 定 找 正 、 找 平 应 在 同 一 平 面 内 互 成 直 角 的 两 个 或两 个 以 上 的 方 向 进 行 ； 高 度 超 过 20米 的 立 式 设 备 ， 为 避 免 气 象 条 件 影响 ， 其 铅 垂 度 的 调 整 和 测 量 工 作 应 避 免 在 一 侧受 阳 光 照 射 及 风 力 大 于 4级 的 条 件 下 进 行 ； 设 备 找 正 、 找 平 时 ， 应 根 据 要 求 用 进 行 垫 铁（ 或 其 他 专 用 调 整 件 ） 调 整 ； 不 应 用 紧 固 或 放松 地 脚 螺 栓 及 局 部 加 压 等 方 法 进 行 调 整 立 式 卧 式 立 式 卧 式 中 心 线 位 置 D 2000 5 D 2000 10 5 3 3 标 高 5 5 相 对 标 高 5 相 对 标 高 5 水 平 度 轴 向 ， L/1000 径 向 ,2D/1000 轴 向 ， 0.6L/1000 径 向 ,D/1000 铅 垂 度 h/1000但 不 超 过 30 h/1000 方 位 沿 底 座 环 圆 周 测 量 D 2000 5 D 2000 10 沿 底 座 环 圆 周 测 量 5 检 查 项 目 一 般 设 备 与 机 械 设 备 衔 接 设 备 允 许 偏 差 设 备 安 装 允 许 偏 差 （ mm） 六 地 脚 螺 栓 、 垫 铁 和 灌 浆6-1预 留 孔 地 脚 螺 栓 的 埋 设 应 符 合 下 列 规定 6-2有 温 差 变 化 的 卧 式 设 备 的 安 装 原 则6-3垫 铁 面 积 的 计 算6-4垫 铁 组 放 置 的 位 置 和 数 量6-5垫 铁 找 正 找 平 时 的 一 般 规 定6-6地 脚 孔 的 灌 浆 工 作 6-1预 留 孔 地 脚 螺 栓 的 埋 设 应 符 合 下 列 规 定地 脚 螺 栓 的 铅 垂 度 允 许 偏 差 不 得 超 过 螺栓 长 度 的 5/1000； 地 脚 螺 栓 与 孔 壁 的 距 离 不 得 小 于 20毫 米 ；地 脚 螺 栓 底 部 与 孔 底 的 距 离 不 得 小 于 80毫 米 ； 地 脚 螺 栓 上 的 油 脂 和 污 垢 应 清 除 干 净 ，但 螺 纹 外 露 部 分 应 涂 油 脂 保 护 ； 螺 母 与 垫 圈 、 垫 圈 与 设 备 底 座 间 的 接 触应 良 好 ； 螺 栓 上 端 应 露 出 螺 母 2个 螺 距 。

6-2有 温 差 变 化 的 卧 式 设 备 的 安 装 原 则 在 工 作 温 度 下 产 生 膨 胀 或 收 缩 的 卧 式 设备 ， 其 滑 动 侧 的 地 脚 螺 栓 应 先 拧 紧 ， 当设 备 安 装 和 管 线 连 接 完 毕 后 ， 再 松 动 螺母 留 下 0.51毫 米 的 间 隙 ， 然 后 将 锁 紧 螺母 再 次 紧 固 以 保 持 这 一 间 隙 值 当 采 用滑 动 底 板 时 ， 设 备 支 座 的 滑 动 面 应 进 行清 理 ， 并 涂 上 润 滑 剂 6-3 垫 铁 面 积 的 计 算 设 备 的 负 荷 直 接 由 垫 铁 组 承 受 时 ， 每 组 垫 铁 面 积 按 公 式 计 算 : A-一 组 垫 铁 的 面 积 ,毫 米 2 C-系 数 c=2.3 n为 垫 铁 组 的 数 量 (视 地 脚 螺 栓 的 数 量 n及 设 备 底 座 的 刚 性 选 定 ） R-基 础 混 凝 土 的 抗 压 强 度 （ 可 采 用 混 凝 土 设 计 标 号 ） G1-设 备 、 物 料 及 附 件 的 重 量 ， 公 斤 力 G2-去 部 地 脚 螺 栓 拧 紧 后 ， 作 用 在 垫 铁 上 的 总 压 力 d-地 脚 螺 栓 的 直 径 ， 厘 米 ； 地 脚 螺 栓 材 料 的 许 用 应 力 ； - 垫 铁 组 放 置 的 位 置 和 数 量每 个 地 脚 螺 栓 两 侧 应 各 有 一 组 垫 铁 ， 垫铁 组 应 尽 量 靠 近 地 脚 螺 栓 ； 相 邻 两 垫 铁 组 的 间 距 ， 视 设 备 底 座 的 刚性 程 度 而 确 定 ， 一 般 应 为 500毫 米 左 右 ； 有 加 强 筋 的 设 备 底 座 ， 垫 铁 组 应 垫 在 加强 筋 下 。

- 垫 铁 找 正 找 平 时 的 一 般 规 定 垫 铁 组 应 使 用 成 对 斜 垫 铁 ， 搭 接 长 度 应 不 小 于 全 长 的 3/4，斜 垫 铁 下 面 应 有 平 垫 铁 ； 大 型 设 备 主 要 负 荷 的 垫 铁 组 ，宜 使 用 平 垫 铁 ； 应 尽 量 减 少 每 一 组 垫 铁 的 块 数 ， 一 般 不 超 过 4块 ， 并 应 少用 薄 垫 铁 ， 放 置 平 垫 铁 时 ， 最 厚 的 放 在 下 面 ， 最 薄 的 放在 中 间 ， 调 整 后 各 块 垫 铁 互 相 焊 牢 ， 但 铸 铁 垫 铁 可 不 焊 ； 每 一 组 垫 铁 均 应 放 置 整 齐 平 稳 ， 接 触 良 好 ； 垫 铁 表 面 的油 污 等 应 清 除 干 净 ； 设 备 找 平 后 ， 各 组 垫 铁 均 应 压 紧 可 用 0.25公 斤 手 锤 逐 组 轻 击 听 音 检 查 ； 中 小 型 设 备 的 垫 铁 组 高 度 一 般 为 3060毫 米 ， 大 型 设 备的 垫 铁 组 高 度 一 般 为 50-100毫 米 ； 设 备 调 整 后 ， 平 垫 铁 应 露 出 设 备 支 座 底 板 外 缘 1020毫米 ， 斜 垫 铁 应 比 平 垫 铁 至 少 长 出 10毫 米 ； 垫 铁 组 伸 入 设备 支 座 底 面 的 长 度 应 超 过 设 备 地 脚 螺 栓 ， 且 应 保 证 设 备支 座 受 力 均 衡 ； 安 装 在 金 属 结 构 上 的 设 备 找 平 后 ， 其 垫 铁 均 应 与 金 属 结构 焊 牢 。

- 地 脚 孔 的 灌 浆 工 作 设 备 经 初 步 找 正 、 找 平 后 ， 方 可 进 行 地 脚 螺 栓 预 留 孔的 灌 浆 工 作 预 留 孔 灌 浆 后 ， 混 凝 土 强 度 达 到 设 计 强度 75%以 上 时 ， 方 能 进 行 设 备 的 最 终 找 正 、 找 平 及 紧固 地 脚 螺 栓 的 工 作 设 备 安 装 精 度 经 检 查 合 格 ， 在 隐蔽 工 程 记 录 完 备 的 情 况 下 ， 方 可 进 行 二 次 灌 浆 层 的 灌浆 工 作 灌 浆 前 ， 灌 浆 处 应 用 水 清 洗 洁 净 并 润 透 环 境 温 度 低于 0时 ， 应 有 防 冻 措 施 基 础 表 面 的 积 水 应 吹 净 灌浆 前 一 般 应 安 设 外 模 板 灌 浆 一 般 宜 用 细 、 碎 石 混 凝 土 ， 其 标 号 应 比 基 础 的 混凝 土 标 号 高 一 级 灌 浆 时 应 一 台 设 备 一 次 灌 完 ， 不 得分 次 浇 灌 ， 并 应 捣 固 密 实 捣 固 时 不 应 使 地 脚 螺 栓 歪斜 或 影 响 设 备 的 安 装 精 度 。

设 备 外 缘 灌 浆 层 的 抹 面 应平 整 美 观 ， 上 表 面 应 略 有 向 外 的 坡 度 ， 高 度 应 略 低 于设 备 底 座 底 板 边 缘 的 上 表 面 对 有 特 殊 要 求 的 基 础 ， 灌 浆 及 抹 面 按 图 样 或 技 术 文 件要 求 执 行 七 压 力 试 验 7-1耐 压 试 验 前 应 做 好 哪 些 工 作7-2液 压 试 验 的 一 般 规 定7-3设 备 耐 压 试 验 合 格 的 标 准 耐 压 试 验 前 应 做 好 哪 些 工 作 应 熟 悉 设 备 结 构 和 技 术 要 求 ； 对 设 备 内 部 已 进 行 清 洗 检 查 、 封 闭 良 好 、 确 认无 问 题 的 设 备 可 不 揭 开 清 洗 检 查 ； 对 设 备 外 部 连 接 件 及 衬 垫 、 紧 固 螺 栓 进 行 检 查 ，应 符 合 要 求 ； 进 行 液 压 试 验 时 ， 必 须 核 算 地 基 或 基 础 的 承 载能 力 ， 应 有 可 靠 的 支 承 和 固 定 ， 以 免 发 生 事 故或 损 坏 设 备 ； 设 备 高 处 应 设 排 气 口 ， 以 便 充 液 时 应 能 将 设 备内 的 空 气 排 尽 ； 试 压 用 的 盲 板 必 须 经 过 核 算 ， 应 有 足 够 的 强 度 。

液 压 试 验 的 一 般 规 定 液 压 试 验 一 般 应 在 设 备 保 温 之 前 进 行 ； 用 水 作 为 试 压 介 质 时 ， 应 采 用 洁 净 水 对 奥 氏 体 不 锈 钢 制 设 备 或用 奥 氏 体 不 锈 钢 做 衬 里 的 设 备 用 水 进 行 试 验 时 ， 应 采 取 措 施 防 止氯 离 子 腐 蚀 ； 否 则 ， 应 限 制 水 中 氯 离 子 含 量 不 超 过 25ppm； 试 验 温 度 应 低 于 液 体 沸 点 温 度 ， 对 新 钢 种 的 试 验 温 度 应 高 于 材 料脆 性 转 变 温 度 ， 具 体 温 度 值 按 设 计 图 样 规 定 ； 采 用 石 油 蒸 馏 产 品 进 行 液 压 试 验 ， 试 验 温 度 应 低 于 石 油 产 品 闪 点 ； 碳 素 钢 、 16MnR钢 制 设 备 液 压 试 验 时 ， 温 度 不 得 低 于 5 其 他低 合 金 钢 制 设 备 （ 不 包 括 低 温 设 备 ） 液 压 试 验 时 ， 液 体 温 度 不 得低 于 15 如 果 由 于 板 厚 等 因 素 造 成 材 料 脆 性 转 变 温 度 升 高 ， 还要 相 应 地 提 高 试 验 液 体 温 度 。

其 他 钢 种 的 设 备 液 压 试 验 温 度 按 设计 图 样 规 定 ； 设 备 充 满 液 体 时 ， 待 设 备 壁 温 与 液 体 温 度 相 同 后 ， 才 能 缓 慢 升 到规 定 的 试 验 压 力 ， 保 压 10分 钟 ， 再 将 压 力 降 到 设 计 压 力 ， 至 少 保持 30分 钟 ， 然 后 进 行 检 查 ； 液 压 试 验 完 毕 ， 应 缓 慢 降 压 以 水 为 试 压 介 质 时 ， 应 将 试 压 用 水排 放 到 排 水 沟 内 液 体 排 净 后 ， 应 用 压 缩 空 气 或 其 他 惰 性 气 体 将设 备 内 表 面 吹 干 气 压 试 验 的 一 般 规 定 气 压 试 验 所 用 的 气 体 应 为 干 燥 洁 净 的 空 气 、 氮气 或 其 他 惰 性 气 体 对 忌 油 或 有 防 湿 要 求 的 设备 ,应 用 无 油 干 燥 气 体 . 碳 素 钢 和 低 合 金 钢 制 设 备 ,试 压 介 质 温 度 不 应 低于 15 ,其 他 钢 种 的 设 备 ,试 压 介 质 温 度 应 符 合设 计 图 样 规 定 . 气 压 试 验 时 ,应 缓 慢 升 压 至 规 定 试 验 压 力 的 10%,保 持 10分 钟 ,对 所 有 焊 缝 和 连 接 部 位 进 行 初 次 检查 ;合 格 后 继 续 升 压 到 规 定 试 验 压 力 的 50%,其 后按 每 级 为 规 定 试 验 压 力 的 10%的 级 差 逐 级 升 压到 试 验 压 力 ,保 持 5分 钟 ,再 降 到 设 计 压 力 ,至 少 保持 30分 钟 ,然 后 进 行 检 查 ; 气 压 试 验 应 在 有 关 安 全 部 分 的 监 督 下 进 行 . 设 备 耐 压 试 验 合 格 的 标 准设 备 和 各 部 焊 缝 无 渗 漏设 备 无 可 见 的 异 常 变 形经 返 修 ,焊 补 深 度 大 于 9mm或 大 于 壁 厚 一半 的 高 强 钢 设 备 ,焊 补 部 位 按 原 探 伤 方 法进 行 复 查 应 无 超 过 原 定 标 准 的 缺 陷 . 八 工 程 验 收 一 、 设 备 制 造 厂 的 出 厂 产 品 合 格 证 、 质 量 证 明 书 ，以 及 有 关 的 技 术 文 件 ； 二 、 设 备 验 收 清 点 记 录 ； 三 、 重 要 工 序 交 接 记 录 ； 四 、 竣 工 图 （ 按 国 家 有 关 规 定 ） ； 五 、 设 备 安 装 记 录 ； 六 、 设 备 （ 管 道 ） 系 统 吹 洗 、 脱 脂 记 录 ； 七 、 设 备 充 填 记 录 ； 八 、 设 备 压 力 试 验 记 录 ； 九 、 设 备 清 理 、 检 查 、 封 闭 记 录 ； 十 、 沉 降 观 测 记 录 ； 十 一 、 设 计 变 更 及 材 料 代 用 通 知 单 ； 十 二 、 其 他 施 工 记 录 。

设 备 安 装 过 程 中 关 键 的 几 项 工 作掌 握 规 范 ,熟 悉 图 纸 ,了 解 环 境 .施 工 方 案 的 编 制 ,关 键 是 施 工 方 法 的 确 定验 收 要 严吊 装 要 稳找 正 要 细数 据 要 准资 料 要 齐 活塞式压缩机安装施工工艺 一般静止设备安装程序 塔类设备安装程序图 。
