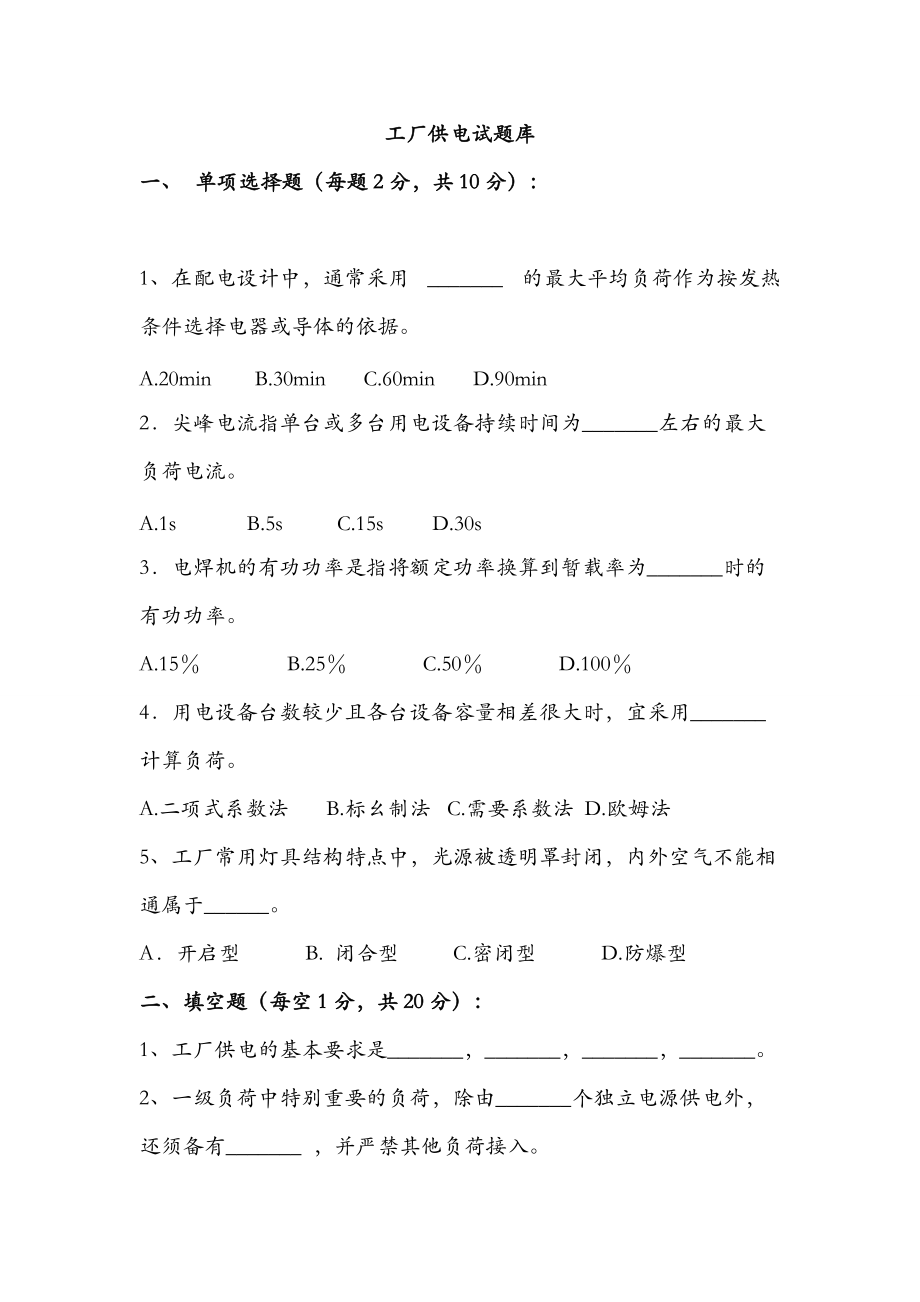

工厂供电试题及答案库

工厂供电试题库一、 单项选择题（每题2分，共10分）：1、在配电设计中，通常采用 _______ 的最大平均负荷作为按发热条件选择电器或导体的依据A.20min        B.30min       C.60min       D.90min2．尖峰电流指单台或多台用电设备持续时间为_______左右的最大负荷电流A.1s          B.5s          C.15s         D.30s 3．电焊机的有功功率是指将额定功率换算到暂载率为_______时的有功功率A.15％   B.25％   C.50％   D.100％4．用电设备台数较少且各台设备容量相差很大时，宜采用_______计算负荷A.二项式系数法    B.标幺制法   C.需要系数法  D.欧姆法5、工厂常用灯具结构特点中，光源被透明罩封闭，内外空气不能相通属于______A．开启型 B. 闭合型 C.密闭型 D.防爆型二、填空题（每空1分，共20分）：1、工厂供电的基本要求是_______，_______，_______，_______。

2、一级负荷中特别重要的负荷，除由_______个独立电源供电外，还须备有_______ ，并严禁其他负荷接入3、电能质量的基本指标是_______和_______，我国采用的工业频率是_______ HZ4、各种高低压开关属_______次设备5、跌落式熔断器属于_______熔断器6、防雷装置所有接闪器都必须经过_______与________相连7、继电保护装置的基本要求是：______、 _______ 、________ 、可靠性 8、_______断路器适用于频繁操作、安全要求较高的场所9、在三相短路电流常用的计算方法中，______适用于多个电压等级的供电系统10、在工厂电路中，一次电路和二次电路之间的联系，通常是通过_______和_______完成的三、名词解释（每题6分，共30分）：1、什么叫电力系统？2、什么是尖峰电流?3、什么叫无限大容量的电力系统?4、什么叫过电压？5、什么是光通量、发光强度、照度和亮度？四、判断题（正确打√，错误打×）（每题1分，共10分）：1、变电所与配电所的区别是变电所有变换电压的功能 ）2、 有一台设备，在其以9分钟一个周期的工作中，电动机只工作短短的30秒，它是短时工作制。

（ ）3、工厂供电系统运行是的实际负荷并不等于所有用电设备额定功率之和 ）4、对于只接单台电动机或电焊机的支线，其尖峰电流不等于其起动电流 ）5、在三相系统中，三相短路在中性点直接接地系统中发生的概率最高 ）6、熔断器的文字符号是FU，低压断路器的文字符号是QK ）7、在选择中性线截面时，一般三相四线制线路的中性线截面应不小于相线截面的50% ）8、工厂6~10kV供电系统属于大电流接地系统 ）9、变配电所的送电操作，要按照母线侧隔离开关（或到开关）、负荷侧隔离开关（或刀开关）、断路器的合闸顺序依次操作 ）10、中性点不接地系统单相接地电容电流为正常运行是每相对地电容电流的倍五、简答题（每题6分，共30分）：1、低压配电系统中的中性线(N线)、保护线(PE线)和保护中性线(PEN线)各有哪些功能?2、电气设备中常用的灭弧方法有哪些？（至少6个）3、互感器有哪些功能？电流互感器和电压互感器使用时注意事项？4、电气主接线的基本要求有哪些？5、什么叫短路?短路故障产生的原因有哪些?在三项系统中，可能发生的短路类型有哪些？1、 负荷中心一般有变电所或配电所，电压的升高或降低是通过（变压器）来完成。

2、 将发电厂的电能送到负荷中心的线路叫（输电）线路3、 将负荷中心的电能送到各用户的电力线路叫（配电）线路4、 在电力系统的内部，应尽可能的简化（电压）等级，减少（变电）层次，以节约投资与降低运行费用5、 在近似计算中有时要用到线路平均额定电压，它是线路两端变压器两端电压的（代数平均值）6、 决定供电质量的主要指标有（电压、频率、波形、供电连续性）7、 负荷曲线是一种反应（电力负荷随时间变化情况）的曲线8、 计算负荷是按（发热条件）选择电气设备的假定负荷9、 工厂供电系统对第一类负荷要求必需有（两个以上的独立电源供电）10、 环形供电系统在结构上一般采用（双电源手拉手的环形结构）11、 供电部门征收电费将用户的（功率因数）做为一项重要的经济指标12、 提高自然功率因数的方法就是采用降低备用电设备所需的（无功功率）以改善其功率因数的措施13、 一个地区的供电电压主要决定于地区（原有电源电压等级），通常工厂总降变电所的供电压等级为35-110千伏14、 工厂的低压配电电压主要依据（工厂用电设备的性质）来决定15、 决定总降压变电所和车间变电所通用的原则，其中（靠近负荷中心）是最基本原则16、 确定负荷中心可以用（直观的负荷指示图）来粗略的制定，也可以用类似于力学的重心的方法。

17、 主电路图中的主要电气设备应采用（国家规定的图文符号）来表示18、 单母线分段方式适用于（一、二级负荷）比重较大，供电可靠性要求较高的车间变电所19、 连接计费用电度表的互感器准确度应为（0.5级），且规定不与保护、测量等回路共用20、在变压系统中不同准确度的电流互感器其二次侧一般不将（测量和保护）混用30、在电源进线的专用计量柜上，必需装设计算电费用的三相（有功和无功）电度表31、高压配电网和低压配电网的接线方式有三种（放射式、树干式和环形）32、工厂低压配电系统接线方式有（放射式、树干式、混和式和环形）等方式33、工业企业的户外配电网结构最常见的便是（架空线和电缆）34、电缆沟敷线深度不得小于（0.7）m35、车间线路的室内配线线路多采用（绝缘导线），但配电干线多采用（祼导线）36、为提高供电可靠性和利用性（环网供电）被证明特别适合城市住宅小区或生产区的供电37、 对于环网供电单元来说利用（负荷开关+限流熔断器）保护效果更好38、 变压器的铁芯有两种基本结构芯式和壳式，铁芯本身由（铁芯柱和铁轭）两部分组成39、 变压器温度升高是以环境温度为+40度做为参考，我国规定绕组的温升限值为（65）度。

工厂供电答案一、单项选择题：1、B 2、A 3、D 4、A 5、C二、填空题：1、安全、可靠、优质、经济 2、两、应急电源 3、电压、频率、50 4、一 5、非限流式 6、引下线、接地装置 7、选择性、速动性、灵敏性 8、真空 9、标幺制法 10、电流互感器、电压互感器三、名词解释：1、答：电力系统：由发电厂、电力网和电能用户组成的一个发电、输电、变配电和用电的整体，称为电力系统2、答：在电气设备运行中，由于电动机的启动、电压波动等诸方面的因素会引起短时间的比计算电流大几倍的电流成为尖峰电流3、答：无限大容量的电力系统是指，当电源距短路点的电气距离较远时，由短路而引起的电源输出功率的变化，远小于电源的容量的电力系统4、供电系统正常运行是，因为某种原因导致电压升高危及到电气设备绝缘，这种超过正常状态的高电压被称为过电压5、光通量：光源在单位时间内向周围空间辐射出的使人眼产生光感觉的能量； 发光强度：光源在给定方向上单位立体角内辐射的光通量；照度：受照物体表面上单位面积接受到的光通量；亮度：被照物体在给定方向单位投影面上的发光强度四、判断题：1、√ 2、× 3、√ 4、× 5、× 6、× 7、√ 8、× 9、√ 10、×五、简答题：1、答：中性线(N线)的功能：一是用来接驳相电压220V的单相用电设备；二电是用来传导三相系统中的不平衡电流和单相电流；三是减小负载中性点的电位偏移。

保护线(PE线)的功能：它是用来保障人身安全、防止发生触电事故用的接地线保护中性线(PEN线)的功能：它兼有中性线(N线)和保护线(PE线)的功能这种保护中性线在我国通称为“零线”，俗称“地线”2、答：常用灭弧法有：速拉灭弧法、冷却灭弧法、吹弧灭弧法、长弧吹短灭弧法、粗弧分细灭弧法、狭沟灭弧法、真空灭弧法 、SF6灭弧法3、答：互感器的功能有：（1）隔离高压电路；（2）扩大仪表、继电器等二次设备的应用范围；（3）是测量仪表和继电器小型化、标准化，并可简化结构，降低成本，有利于批量生产电流互感器使用注意事项：（1） 在工作时其二次侧不得开路，（2） 二次侧有一端必须接地，（3） 电流互感器在连接时，要注意其端子的极性电压互感器的使用注意事项：（1） 在工作时其二次侧不得短路，（2） 二次侧有一端必须接地，（3） 互感器在连接时注意其端子的极性4、答：对电气主接线的要求有：（1）安全：符合有关技术规范的要求，能充分保证人身和设备的安全；（2）可靠：保证在各种运行方式下，能够满足负荷对供电可靠性的要求；（3）灵活：能适应供电系统所需要的各种运行方式，操作简便，并能适应负荷的要；（4）经济：子满足安全、可靠、灵活的前提下，用力求投资省、运行维护费用最低，并为今后发展留有余地。

5、答：短路是指不同电位的导体之间通过电弧或其他较小阻抗非正常连接在一起短路的主要原因：（1）电气设备载流部分的绝缘损坏如绝缘老化，本身设计、安装和运行维护不良，绝缘材料陈旧，强度不够被击穿，外力损伤等；（2）工作人员由于误操作或将低电压设备接入高电压线路造成短路；（3）电力线路发生断线和倒杆事故可能导致短路；（4）鸟兽跨越在裸露的相线之间或相线与接地物体之间，或者咬坏设备导线的绝缘短路的形式有：三相短路，两相短路，两相接地短路和单相短路《工厂供电》试题与答案（1）专业： 电工电子技术 试题说明：1.本试卷满分共计100分，考试时间90分钟2.本试卷共3页，六个大题一、填空题（共20空，每空1分，共20分）1. 电能的生产、 、分配和 的全过程，是在同一瞬间实现的2. 工厂电力线路中，放射式接线方式又分为 放射线、 放射线和具有 备用线的放射式接线3. 用电设备组计算负荷的方法常用 和 4. 我国目前采用的中性点接地方式主要有 、 和直接接地三种。

5. 工厂用电设备工作制可以分为 、 、 6. 短路计算的常用方法有： 、 7. 兆欧表测量端的符号是 ，地端符号是 ，屏蔽端符号是 8. 雷电过电压的基本形式有 、 和 二、单项选择题（每小题只有一个正确答案，请将符合题目要求的选项选出，并将选项代码填入对应题号的方格内；共10小题，每小题1分，共10分）题号12345678910答案1. 10kV高压系统，其短路计算电压为：(  ) A. 10.5kV B. 10 kV C. 9.5kV D. 11kV2. 变压器铜损是随(  )而变化A. 电压 B. 阻抗 C. 电流 D. 电流平方3. 我国目前所规定的10kv及以下三相供电电压允许偏差是(  ) A. ±5％ B. ±7％ C. +5％～+10％ D. ±10％。

4. 出现概率最多的短路是(  )A. 单相短路接地 B. 两相短路 C. 两相短路接地 D. 三相短路5. 电业部门每月向用户收取电费，是依据(  )的高低来调整A. 瞬时功率因数 B. 月平均功率因数  C. 最大负荷时的功率因数 D. 最小负荷时的功率因数6. 电力变压器运行电压的变化范围在额定电压的(  )内时，其额定容量不变A. ±5％ B. ±10％ C. ±7％ D. +5％～+10％7. 在不接地电网中，当一相接地发生故障时，其它两相的对地电压将(  )A. 为0伏 B. 比原来的电压低 C. 升高到线电压 D. 电压保持不变8. 10KV及以上供电系统其变压器中性点应(  )A. 直接接地 B. 对地绝缘 C. 经消弧线圈接地 D. 经高电阻接地9. 工厂供电系统对第一类负荷供电的要求是(  )。

A. 要有两个电源供电 B. 必须有两个独立电源供电C. 一个独立电源供电 D. 都不对10.交流接触器的静铁芯加短路铜环的目的是(  ) A. 保证铁芯的紧密 B. 减少振动和噪音 C. 减少铁芯的涡流 D. 增加铁芯的磁通三、判断题（如果观点正确，请在对应题号的方格内用“√”表示，反之，用“×”表示；共15小题，每小题1分，共15分）题号123456789101112131415答案1. 火力发电厂其能量转换过程是：燃料的化学能--热能—机械能—电能2. 接地电阻越大越好 3. 系统发生单相接地时完好的两相对地电压由原来的线电压降低到相电压4. 工厂供电系统中，变压器功率损耗包括铁耗和铜耗两部分5. 短路的后果很严重，只要加强平时的检查就可以避免 6. 变压器油在变压器中起绝缘和冷却的作用 7. 高压设备发生接地时户内不得接近故障点4m以内，室外不得接近故障点8m以内8. 电流互感器在工作时二次侧不允许开路。

9. 当周围空气温度超过30度时，就不允许变压器满负荷运行了10.变压器阻抗电压是指当变压器一次侧短路时，以额定频率的电压施加另一侧绕组的端子上并使其流过额定电流时所施加的电压 11.巨大的短路电流通过电气设备时，只会产生电动效应12.两台变压器并联运行容量应尽量相同或接近，其最大容量和最小容量之比一般不超过3：113.变配电所中的操作电源是直流电源14.高压隔离开关没有专门的灭弧装置，因此不允许带负荷操作15.电压不同的线路同杆架设时，电压较低的应架设在上面，电压较高的线路应架设在下面四、简答题（共3小题，共15分）1. 选择导线和电缆截面时必须满足哪几个条件？（5分）2. 高压隔离开关为什么不能带负荷操作？（3分）它为什么能作为隔离电器来保证安全检修？（2分）3. 提高功率因数的意义是什么？（5分）五、问答题（共3小题，共20分）1. 为什么在6～10kV的高压配电电压中最好是采用10kV?（6分）2. 工厂供电线路及车间配电线路在运行中突然停电时应如何处理？（8分）3. 限制短路电流措施有哪些？（2分）这些措施是如何限制短路电流？（4分）六、计算题（共2小题，共20分）1. 装配车间380V线路，供电给金属切削机床电动机组18台共60kW，通风机组2台共10kW，确定线路的计算负荷。

金属切削机床电动机取Kd=0.2，cosφ=0.5，tanφ=1.73，通风机组取Kd=0.8，cosφ=0.8，tanφ=0.75，总计算负荷取K∑p=0.95，K∑q=0.97）(12分)2. 某变电所低压侧有功计算负荷P30=650kW，无功计算负荷Q30=800kvar1．低压侧的功率因数是多少？（4分）2．若想把功率因数提高到0.92，应装设BW0.4-12-1的电容器多少个？（每个BW0.4-12-1的电容器额定容量为12kvar）（4分）答案一、填空题（共20空，每空1分，共20分）1. 输送 使用2. 单回路 双回路 公共3.需要系数法 二项式法 4.电源中性点不接地 电源中性点经阻抗接地 5.连续工作制 短时工作制 断续周期工作制 6.有名值 标幺值7.L N G8.大气过电压 直击雷过电压 感应雷过电压二、单项选择题（每小题只有一个正确答案，请将符合题目要求的选项选出，并将选项代码填入对应题号的方格内；共10小题，每小题1分，共10分）题号12345678910答案ADBABACAAB三、判断题（如果观点正确，请在对应题号的方格内用“√”表示，反之，用“×”表示；共15小题，每小题1分，共15分）题号123456789101112131415答案√××××√√√×√×√×√×四、简答题（共3小题，每小题5分，共15分）1. 选择导线和电缆截面时必须满足以下几个条件：发热条件、电压允许条件、经济电流密度、机械强度。

2. 隔离开关没有专门的灭弧装置，不能带负荷操断开后有明显断开间隙，且断开间隙的绝缘及相间绝缘都是足够可靠的能充分保障人参和设备的安全3. 因为输送同样的有功功率，cosφ低则无功功率大，视在功率和总的电流大电流增将使大电力系统的电能损耗和电压损失增加无功功率大还会增加发电机转子电流，使其发热降低发电机输出功率五、问答题（共3小题，共20分）1. 从技术指标来看，在同样输送功率和输送距离条件下，配电电压越高，线路电流越小，因而采用的导线截面积越小，可减少线路的初期投资和有色金属的消耗量，且减少线路的电能损耗和电压损耗，采用10kV较6kV更适应于发展，输送功率更大，输送距离更远2. 1）当进线没有电压时，说明是电力系统停电，这时总开关不必拉开，出线开关全部断开，以免来电时设备同时启动，造成负荷和电压骤降2）当双回路进线中有一路进线停电时，应立即进行切换操作，讲负荷特别是其中重要负荷转移到另一个回路进线供电 3）当厂区内线路发生跳闸时，如开关断流容量允许，可以试合一次，如果试合失败，应对线路故障进行停电隔离维修4）对放射式线路中某一分支线路上的故障检查，可采用“分路合闸检查”的方法3.要限制短路电流，就只有增加短路回路的阻抗，具体可采用并联变压器或并联线路分开运行或在电路中串联电抗等措施。

1）将两台变压器低压侧分开运行，低压母线短路时，短路回路变压器的电抗少了一个并联之路，其短路电流比两台变压器并联时要小2）将双回路分开运行，当变电所高压母线短路时，可大大减小短路电流3）为限制短路电流，通常在引出线路或分段母线之间装设电抗器，不仅电抗器后的电气设备线路和电缆可按收到电抗器限制的短路电流来选择，连接在电抗器前的引出线的母线隔离开关断路器等，也可按照电抗器后发生短路的短路电流来选择六、计算题（共2小题，共20分）1．1)金属切削机床组有功计算负荷 P30(1)=0.2×60=12kW无功计算负荷 Q30(1)=12×1.73=20.8kvar2）通风机组有功计算负荷 P30(2)=0.8×3=2.4kW无功计算负荷 Q30(2)=2.4×0.75=1.8kvar3）总计算负荷有功计算负荷 P30总=0.95×（12＋2.4）=13.7kW无功计算负荷 Q30总=0.97×（20.8＋1.8）=21.9kvar视在计算负荷 S30总=== 25.8 kVA计算电流I30总=25.8/×0.38=39A2．1)S30=1031 kVAcosφ=650/1031=0.632)QC=650×【tan(arccos0.63)–tan(arccos0.92)]=525kvar取QC=530kvarn=530/12=44.2个取45个工厂供电试题一、 单项选择题（每题2分，共10分）：1、在配电设计中，通常采用 _______ 的最大平均负荷作为按发热条件选择电器或导体的依据。

A.20min        B.30min       C.60min       D.90min2．尖峰电流指单台或多台用电设备持续时间为_______左右的最大负荷电流A.1s          B.5s          C.15s         D.30s 3．电焊机的有功功率是指将额定功率换算到暂载率为_______时的有功功率A.15％   B.25％   C.50％   D.100％4．用电设备台数较少且各台设备容量相差很大时，宜采用_______计算负荷A.二项式系数法    B.标幺制法   C.需要系数法  D.欧姆法5、工厂常用灯具结构特点中，光源被透明罩封闭，内外空气不能相通属于______A．开启型 B. 闭合型 C.密闭型 D.防爆型二、填空题（每空1分，共20分）：1、工厂供电的基本要求是 安全、可靠、优质、经济2、一级负荷中特别重要的负荷，除由___两____个独立电源供电外，还须备有____应急电源___ ，并严禁其他负荷接入3、电能质量的基本指标是_电压______和_频率、______，我国采用的工业频率是___50____ HZ。

4、各种高低压开关属__一_____次设备5、跌落式熔断器属于_非限流式______熔断器6、防雷装置所有接闪器都必须经过_引下线_与__接地装置__相连7、继电保护装置的基本要求是：__选择性____、 ___速动性____ 、___灵敏性_____ 、可靠性 8、___真空 ____断路器适用于频繁操作、安全要求较高的场所9、在三相短路电流常用的计算方法中，___标幺制法___适用于多个电压等级的供电系统10、在工厂电路中，一次电路和二次电路之间的联系，通常是通过__电流互感器_____和___电压互感器____完成的三、名词解释（每题6分，共30分）：1、什么叫电力系统？ 答：电力系统：由发电厂、电力网和电能用户组成的一个发电、输电、变配电和用电的整体，称为电力系统2、什么是尖峰电流? 答：在电气设备运行中，由于电动机的启动、电压波动等诸方面的因素会引起短时间的比计算电流大几倍的电流成为尖峰电流3、什么叫无限大容量的电力系统? 答：无限大容量的电力系统是指，当电源距短路点的电气距离较远时，由短路而引起的电源输出功率的变化，远小于电源的容量的电力系统4、什么叫过电压？ 供电系统正常运行是，因为某种原因导致电压升高危及到电气设备绝缘，这种超过正常状态的高电压被称为过电压。

5、什么是光通量、发光强度、照度和亮度？ 光通量：光源在单位时间内向周围空间辐射出的使人眼产生光感觉的能量； 发光强度：光源在给定方向上单位立体角内辐射的光通量；照度：受照物体表面上单位面积接受到的光通量；亮度：被照物体在给定方向单位投影面上的发光强度四、判断题（正确打√，错误打×）（每题1分，共10分）：1、变电所与配电所的区别是变电所有变换电压的功能√ ）2、 有一台设备，在其以9分钟一个周期的工作中，电动机只工作短短的30秒，它是短时工作制 （×） ）3、工厂供电系统运行是的实际负荷并不等于所有用电设备额定功率之和√ ）4、对于只接单台电动机或电焊机的支线，其尖峰电流不等于其起动电流×） ）5、在三相系统中，三相短路在中性点直接接地系统中发生的概率最高×） ）6、熔断器的文字符号是FU，低压断路器的文字符号是QK×） ）7、在选择中性线截面时，一般三相四线制线路的中性线截面应不小于相线截面的50%√ ）8、工厂6~10kV供电系统属于大电流接地系统×） ）9、变配电所的送电操作，要按照母线侧隔离开关（或到开关）、负荷侧隔离开关（或刀开关）、断路器的合闸顺序依次操作 √）10、中性点不接地系统单相接地电容电流为正常运行是每相对地电容电流的倍。

×）五、简答题（每题6分，共30分）：1、低压配电系统中的中性线(N线)、保护线(PE线)和保护中性线(PEN线)各有哪些功能? 答：中性线(N线)的功能：一是用来接驳相电压220V的单相用电设备；二电是用来传导三相系统中的不平衡电流和单相电流；三是减小负载中性点的电位偏移保护线(PE线)的功能：它是用来保障人身安全、防止发生触电事故用的接地线保护中性线(PEN线)的功能：它兼有中性线(N线)和保护线(PE线)的功能这种保护中性线在我国通称为“零线”，俗称“地线”2、电气设备中常用的灭弧方法有哪些？（至少6个） 答：常用灭弧法有：速拉灭弧法、冷却灭弧法、吹弧灭弧法、长弧吹短灭弧法、粗弧分细灭弧法、狭沟灭弧法、真空灭弧法 、SF6灭弧法3、互感器有哪些功能？电流互感器和电压互感器使用时注意事项？ 答：互感器的功能有：（1）隔离高压电路；（2）扩大仪表、继电器等二次设备的应用范围；（3）是测量仪表和继电器小型化、标准化，并可简化结构，降低成本，有利于批量生产电流互感器使用注意事项：（1） 在工作时其二次侧不得开路，（2） 二次侧有一端必须接地，（3） 电流互感器在连接时，要注意其端子的极性。

电压互感器的使用注意事项：（1） 在工作时其二次侧不得短路，（2） 二次侧有一端必须接地，（3） 互感器在连接时注意其端子的极性4、电气主接线的基本要求有哪些？ （1）安全：符合有关技术规范的要求，能充分保证人身和设备的安全；（2）可靠：保证在各种运行方式下，能够满足负荷对供电可靠性的要求；（3）灵活：能适应供电系统所需要的各种运行方式，操作简便，并能适应负荷的要；（4）经济：子满足安全、可靠、灵活的前提下，用力求投资省、运行维护费用最低，并为今后发展留有余地5、什么叫短路?短路故障产生的原因有哪些?在三项系统中，可能发生的短路类型有哪些？ 答：短路是指不同电位的导体之间通过电弧或其他较小阻抗非正常连接在一起短路的主要原因：（1）电气设备载流部分的绝缘损坏如绝缘老化，本身设计、安装和运行维护不良，绝缘材料陈旧，强度不够被击穿，外力损伤等；（2）工作人员由于误操作或将低电压设备接入高电压线路造成短路；（3）电力线路发生断线和倒杆事故可能导致短路；（4）鸟兽跨越在裸露的相线之间或相线与接地物体之间，或者咬坏设备导线的绝缘短路的形式有：三相短路，两相短路，两相接地短路和单相短路工厂供电答案整理者：赵强一、单项选择题：1、B 2、A 3、D 4、A 5、C二、填空题：1、安全、可靠、优质、经济 2、两、应急电源 3、电压、频率、50 4、一 5、非限流式 6、引下线、接地装置 7、选择性、速动性、灵敏性 8、真空 9、标幺制法 10、电流互感器、电压互感器三、名词解释：1、答：电力系统：由发电厂、电力网和电能用户组成的一个发电、输电、变配电和用电的整体，称为电力系统。

2、答：在电气设备运行中，由于电动机的启动、电压波动等诸方面的因素会引起短时间的比计算电流大几倍的电流成为尖峰电流3、答：无限大容量的电力系统是指，当电源距短路点的电气距离较远时，由短路而引起的电源输出功率的变化，远小于电源的容量的电力系统4、供电系统正常运行是，因为某种原因导致电压升高危及到电气设备绝缘，这种超过正常状态的高电压被称为过电压5、光通量：光源在单位时间内向周围空间辐射出的使人眼产生光感觉的能量； 发光强度：光源在给定方向上单位立体角内辐射的光通量；照度：受照物体表面上单位面积接受到的光通量；亮度：被照物体在给定方向单位投影面上的发光强度四、判断题：1、√ 2、× 3、√ 4、× 5、× 6、× 7、√ 8、× 9、√ 10、×五、简答题：1、答：中性线(N线)的功能：一是用来接驳相电压220V的单相用电设备；二电是用来传导三相系统中的不平衡电流和单相电流；三是减小负载中性点的电位偏移保护线(PE线)的功能：它是用来保障人身安全、防止发生触电事故用的接地线保护中性线(PEN线)的功能：它兼有中性线(N线)和保护线(PE线)的功能这种保护中性线在我国通称为“零线”，俗称“地线”。

2、答：常用灭弧法有：速拉灭弧法、冷却灭弧法、吹弧灭弧法、长弧吹短灭弧法、粗弧分细灭弧法、狭沟灭弧法、真空灭弧法 、SF6灭弧法3、答：互感器的功能有：（1）隔离高压电路；（2）扩大仪表、继电器等二次设备的应用范围；（3）是测量仪表和继电器小型化、标准化，并可简化结构，降低成本，有利于批量生产电流互感器使用注意事项：（1） 在工作时其二次侧不得开路，（2） 二次侧有一端必须接地，（3） 电流互感器在连接时，要注意其端子的极性电压互感器的使用注意事项：（1） 在工作时其二次侧不得短路，（2） 二次侧有一端必须接地，（3） 互感器在连接时注意其端子的极性4、答：对电气主接线的要求有：（1）安全：符合有关技术规范的要求，能充分保证人身和设备的安全；（2）可靠：保证在各种运行方式下，能够满足负荷对供电可靠性的要求；（3）灵活：能适应供电系统所需要的各种运行方式，操作简便，并能适应负荷的要；（4）经济：子满足安全、可靠、灵活的前提下，用力求投资省、运行维护费用最低，并为今后发展留有余地5、答：短路是指不同电位的导体之间通过电弧或其他较小阻抗非正常连接在一起短路的主要原因：（1）电气设备载流部分的绝缘损坏。

如绝缘老化，本身设计、安装和运行维护不良，绝缘材料陈旧，强度不够被击穿，外力损伤等；（2）工作人员由于误操作或将低电压设备接入高电压线路造成短路；（3）电力线路发生断线和倒杆事故可能导致短路；（4）鸟兽跨越在裸露的相线之间或相线与接地物体之间，或者咬坏设备导线的绝缘短路的形式有：三相短路，两相短路，两相接地短路和单相短路夷陵区职教中心工厂供电期中考试试卷一、 单项选择题1、在配电设计中，通常采用 _______ 的最大平均负荷作为按发热条件选择电器或导体的依据A.20min        B.30min       C.60min       D.90min2．尖峰电流指单台或多台用电设备持续时间为_______左右的最大负荷电流A.1s          B.5s          C.15s         D.30s 3．电焊机的设备功率是指将额定功率换算到负载持续率为_______时的有功功率A.15％   B.25％   C.50％   D.100％4．定时限过流保护动作值是按躲过线路__________电流整定的A．最大负荷  B．三相短路  C．两相短路电流   D．未端三相短路最小短路电流.5．用电设备台数较多.各台设备容量相差不悬殊时，宜采用_______，一般用于干线.配变电所的负荷计算。

A.二项式法    B.单位面积功率法   C.需要系数法  D.变值需要系数法 6、一般三相负荷基本平衡的低压线路中的中性线截面不少于相线的_______ A.100% B.５０％ C.7５％ 2５％        二、填空题1、工厂供电的基本要求是_______，_______，_______，_______2、一级负荷中特别重要的负荷，除由_______个独立电源供电外，尚应增设_______ ，并严禁其他负荷接入3、电能质量的基本指标是_______和_______，我国采用的工业频率是_______ HZ4、各种高低压开关属_______类电气设备5、由于_______、_______、_______， 电力系统会出现短路故障6、防雷装置所有接闪器都必须经过_______与_______相联7、继电保护装置的基本要求是：_______、_______、_______、_______ 8、短路电流的计算方法有_______、_______ 9、电力系统容量超过用户供电系统容量的_______倍时，可将电力系统视为_______系统10、表示工厂变配电所的电能输送和分配路线的电路图，称为________ 或_______电路图。

表示用来控制、指示、测量和保护11、我国6-10kv的配电变压器常用_____________、_______________联结组，在三相严重不平衡或3次谐波电流突出的场合采用______________联结组12、凡是高压架空进线，变电所高压侧必须装设______________，以防雷电波沿架空线路侵入变电所击毁电力变压器及其他设备的绝缘13、电流互感器______________匝数很少，导体______________，____________匝数多；电压互感器____________匝数多，____________匝数少14、____________熔断器不必考虑短路冲击电流的影响，____________熔断器灭弧能力不强，不能在短路电流达到冲击值之前熄灭电弧高压隔离开关主要作用是____________，没有专门的____________装置，因此它不允许____________操作15、高压负荷开关能通断一定的____________和____________，它具有____________，保证____________的功能三、综合题1、在单相接地保护中，电缆头的接地线为什么一定要穿过零序电流互感器的铁芯后接地？2、绘制从发电厂到用户的送电过程示意图。

四、计算题1、试确定下图所示供电系统中变压器T1和WL1、WL2的额定电压2、什么叫工作接地和保护接地？为什么同一低压系统中不能有的采取保护接地有的又采取保护接零？3、某机修车间380V线路上，接有金属切削机床电动机20台共50kW（其中较大容量电动机有7.5kW1台，4Kw3台，2.2Kw7台），通风机2台共3kW，电阻炉1台2kW试用需要系数法确定此线路上的计算负荷一、填空题1、三相交流电力系统中,作为供电电源的发电机和变压器的中性点有三种运行方式:一种是电源中性点 不接地 ， 一种是中性点 经阻抗接地 ， 再有一种是中性点 直接接地 我国220/380V低压配电系统广泛采用中性点 直接接地 运行方式2、接地体就是 埋入地中并直接与大地接触的金属导体 接地线就是 连接接地体与设备、装置接地部分的金属导体 接地装置就是 接地线与接地体 3、 接地体的屏蔽效应就是 影响入地电流流散的作用 电气上的“地”或“大地”是指 散流电阻趋近零，电位为零的地方 4、经济截面是指：__从全面的经济效益考虑，使线路的年运行费用接近最小而又考虑有色金属节约的导线截面 。

5. 发电机额定电压规定高于 同级电网额定电压5% 当变压器直接与发电机相连时,其一次绕组额定电压应 与发电机额定电压相等 ,当变压器连接在线路上时,其一次绕组额定电压应 与电网额定电压相等 6.雷电过电压的基本形式有直接雷击 ， 间接雷击 ， 雷电波侵入 7.保护接地的型式有：设备的外露可导电部分经各自的PE线直接接地 ， 保护接零 8.等电位联结是使电气装置各外露可导电部分和装置外可导电部分 电位基本相等 的一种电气联结9．低压线路的结线方式主要有 放射式 ， 树干式 ，环形 10．电力系统故障断路器跳闸后，为了迅速恢复供电，系统往往采用：自动重合闸 装置11．低压配电系统按保护接地形式分为 TN系统 ， TT系统 ， IT系统 6.高压线路的接线方式 放射式 ， 树干式 ， 环形 3.供配电系统常用继电器有 ， 、 等电流继电器 时间继电器 中间继电器 信号继电器4.常用的气体放电电光源有 荧光灯 ， 高压钠灯 和 金属卤化物灯 等。

5.继电保护装置的任务是 控制断路器分离负荷电流 ，当发生电路过负荷时 发出报警信号，当 报警信号 发生短路故障时 自动切除故障部分 6高压隔离开关的主要作用是分离小电流设备 、造成一个 有明显断开点的安全检修的环境， 以保护检修人员的人生安全 7.低压自动开关即能在 带负荷 通断电路、又能在 短路、过负荷和低电压 时自动 掉闸 8．电力变压器按相数分有单相 和 三相 两大类，工厂变电所常采用 三相电力变压器 1.电力系统是由 、 和 组成发电厂 变电所 电力用户2.电力负荷按供电的可靠性分为 、 、 一级负荷 二级负荷 三级负荷3.常用低压控制电器有 ， 、 等刀开关 自动开关 接触器4.常用的照明电光源可分为 和 两大类热辐射 气体放电5.继电保护装置的任务是 ，当发生 发出报警信号，当 发生短路故障时 。

控制断路器分离负荷电流 电路过负荷时 自动切除故障部分6供电质量是指 、 、 电压 频率 可靠性8．10KV高压变电所由 、 和 组成高压配电室 变压器室 低压配电室9.电气装置的接地分为 、 和 三种工作接地 保护接地 重复接地1、工厂电力线路的导线和电缆截面的选择必须满足下列条件： 、 、 、 按允许载流量、电压损失、经济电流密度、机械强度2、工厂所需电力容量不大于160KVA时，通常采用 进线，直接由当地的公用电网供电，＞160KVA且＜1000KVA采用 进线，＞1000KVA时采用 进线 架空线、电缆或架空线、电缆3、一级负荷中特别重要的负荷，除两个独立电源供电外，尚应增设 ，并严禁其他负荷接入 应急电源6、各种高低压开关属 类电气设备二类7、隔离开关只能通断一定的 电流，负荷开关能通断 电流，断路器能通断 电流。

空载、负荷、短路8、互感器的功能是 、 计量、控制10、表示工厂变配电所的电能输送和分配路线的电路图，称为 或 电路图一次回路、主回路 2.负荷持续率是指 一个工作周期内工作时间与工作周期的百分比值 3.尖峰电流是指 持续时间1-2秒的短视最大负荷电流4. 电压质量包括 ， ， ， 等方面电压的偏差、电压波动、电压波形、三相的平衡性5.短路的形式有 ， ， ， 三相短路、两相短路、单相短路、两相接地短路6.工厂的用电设备按其工作制分为 ， ， 连续工作制、短时工作制、断续周期工作制7.开关触头间产生电弧的根本原因是_____________________________。

气体的游离 8.经济运行方式指 就是能使整个电力系统的电能损耗减少，经济效益提高的运行方式9.配电所的任务是 和 接受电能和分配电能3.我国规定的“工频”是指 电气设备的额定频率为50Hz 7.并联电容器在供电系统中的装设位置有 ， ， 三种方式高压集中补偿、低压集中补偿、单独就地补偿2、电力系统常用的高压开关电器有 、 、 、 2 、 高压负荷开关、高压断路器、高压隔离开关、高压熔断器、高压开关柜5、电流互感器的功能是 、 计量、保护 6、变压器的事故过负荷能力是以牺牲 的寿命为代价的变压器寿命 7、电力电缆常用 、 、 、 、 等敷设方式。

<1>.直接埋地敷设 <2>.电缆沟敷设 <3>.电缆隧道敷设 <4>.电缆排管敷设<5>.电缆桥架敷设8、 高低压配电方式有 和 树干式、放射式9、按规定，裸导线A、B、C三相涂漆的颜色分别对应为 、 、 三色黄、绿、红10短路电流的计算方法有 、 欧姆法、标幺制法二. 简述题1.高压隔离开关有哪些功能？它为什么不能带负荷操作？它为什么能作为隔离电器来保证安全检修？ 答：隔离高压电源，以保证其他设备和线路的安全检修隔离开关没有专门的灭弧装置，不能带负荷操断开后有明显可充分断开间隙，且断开间隙的绝缘及相间绝缘都是足够可靠的能充分保障人参和设备的安全2. 低压断路器的瞬时、短延时和长延时过流脱扣器动作电流如何整定？答：瞬时过流脱扣器动作电流应躲过线路的尖峰电流短延时过流脱扣器动作电流应躲过线路短时间出现的尖峰电流长延时过流脱扣器动作电流应躲过线路的最大负荷电流3. 并联补偿电容器采用三角形结线和星形结线各有何优缺点?高压电容器组宜接成什么结线? 低压电容器组宜接成什么结线?答：并联补偿电容器采用三角形结线容量大，任一电容器断线后，三相线路仍得到补偿；但任一电容器击穿短路后，将发生三相线路两相短路，有可能引起电容器爆炸。

并联补偿电容器采用星形结线容量小，任一电容器断线后，断线相失去补偿；但任一电容器击穿短路后，短路电流仅为正常工作电流的三倍高压电容器组宜接成星形结线，低压电容器组宜接成三角形结线4.简述保护线，保护中性线各有哪些功能答：保护线(PE线）的功能，是为保障人身安全、防止发生触电事故用的接地线系统中所有设备的外露可导电部分（指正常不带电压但故障情况下能带电压的易被触及的导电部分，如金属外壳、金属构架等）通过保护线(PE线)接地，可在设备发生接地故障时减小触电危险 护中性线(PEN线)兼有中性线(N线)和保护线(PE线)的功能这种保护中性线 在我国通称为“零线”，俗称“地线”5.单相设备接于相电压时的负荷如何计算? 答：单相设备接于相电压时的负荷最大相设备容量的3倍1. 如何改善功率因数答：改善功率因数的方法，主要有两种途径一是提高自然功率因数的方法：选择电动机容量应满载运行；选择电力变压器容量不宜太大，限制设备空载运行二是并联电容器补偿无功功率2. 在低压配电系统中的中性线N、保护线PE及保护中性线NPE各自的功能是什么？答：N线的功能是，一是满足220V的单相设备接用电源。

二是为三相不平衡电流及单相电流提供通路三是用来减少负荷中性点的漂移PE线的功能是保障人身安全，防止发生触电事故NPE线兼有N线和PE线两种功能3. 在安装使用电流互感器中，应注意那些事项？答：要注意三点：1.在工作时二次侧不得开路2.二次侧有一端必须接地3.在连接时要注意端子的极性4. 10KV变电所的一次设备有那些？答：有高压容断器、高压断路器、高压隔离开关、。
