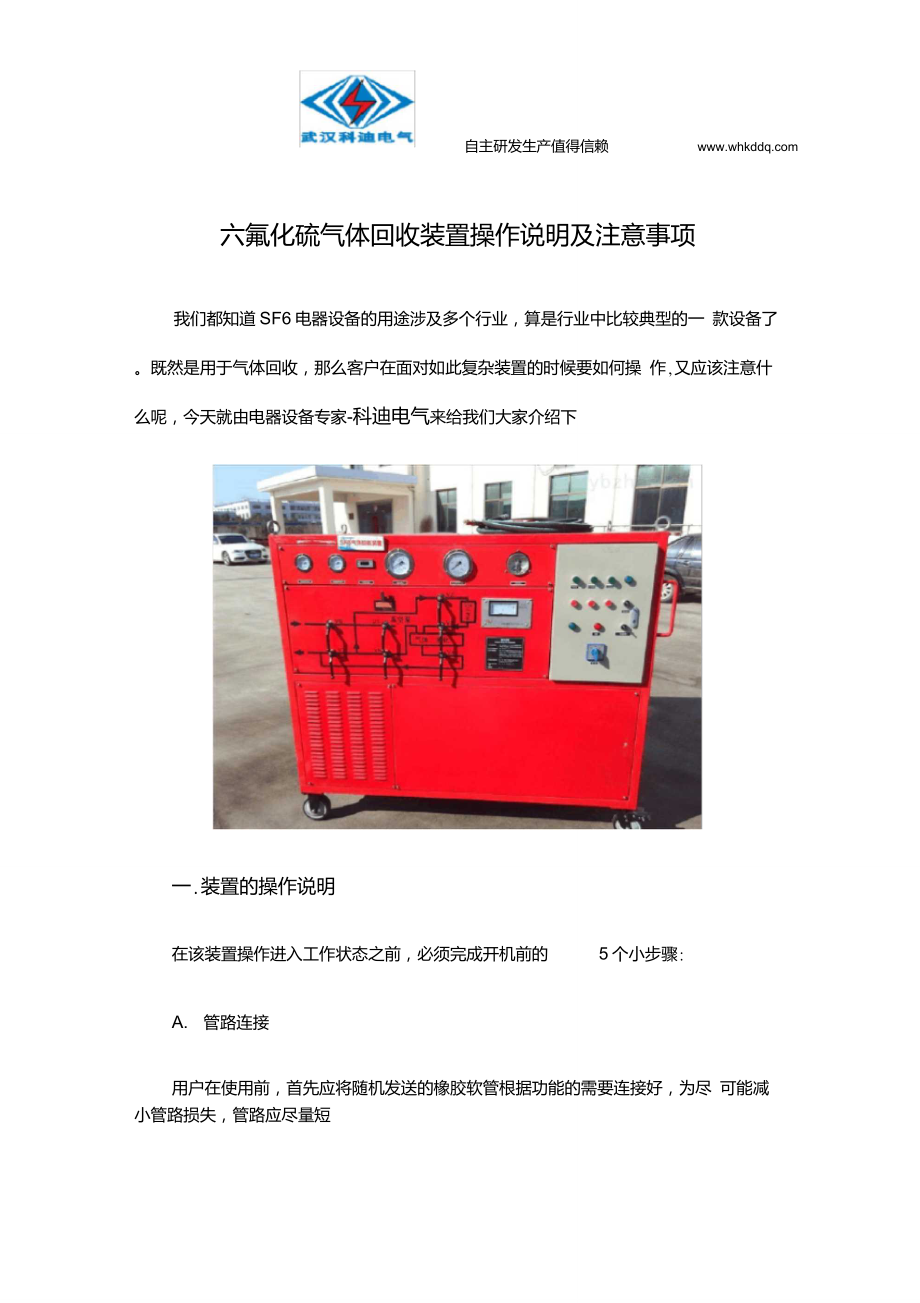

六氟化硫气体回收装置操作说明及注意事项

自主研发生产值得信赖 六氟化硫气体回收装置操作说明及注意事项我们都知道SF6电器设备的用途涉及多个行业，算是行业中比较典型的一 款设备了既然是用于气体回收，那么客户在面对如此复杂装置的时候要如何操 作,又应该注意什么呢，今天就由电器设备专家-科迪电气来给我们大家介绍下一.装置的操作说明在该装置操作进入工作状态之前，必须完成开机前的 5个小步骤:A. 管路连接用户在使用前，首先应将随机发送的橡胶软管根据功能的需要连接好，为尽 可能减小管路损失，管路应尽量短回收：电器设备一一橡胶软管一一回收进气口充放出气（液）口自主研发生产值得信赖电器设备SF6回收灌瓶需二根软管:电器设备一橡胶软管一回收进气口钢瓶一一橡胶软管一一充放出气（液）口贮存容器内SF6灌瓶：钢瓶一一橡胶软管一一充放出气（液）口设备除了回收进气口、充放出气（液）口之外，还有一个排放大气口，它的 接口用户可根据需要决定是否配接管路B. 油位检查开机前应先检查油位如果油位太低或太高，应加油或放油至油标视镜中心 位置，在运行中也应注意定期检查实际油位线，不应低于中心线太多C. 冷冻系统检查冷冻系统采用R22为制冷剂，压缩机为全封闭活塞式压缩机，需要时则添 加制冷剂。

开机前还应检查线路有无损伤，接头有否松动，风机是否正常等等D. 电源连接只须将放在回收装置贮存容器边的动力电缆线插头与适当的电源连接即可在上述几项开机前的工作均已完成的情况下方可开启电控箱电源开关， 进入工作状态，此时需按照以下5步来进行操作，操作时应注意按先后顺序进行注意：阀门在下述开机时均假设处于关闭状态指将装置或系统从一个大气压抽至本装置极限真空度或认定的真空度 当首次开机使用或装置处于通大气状态时应先对装置本身抽真空，操作方法见下表 ①；当需要回收时，应先对连接管路抽真空操作方法见下表②；当需灌瓶时， 操作方法同上，见下表③抽真空开机停机①装置本身开真空泵、Vi、V2、V3、V5关VI、真空泵、V2、V3、V5②回收管路开真空泵、Vi、V7关Vi、真空泵、V7③电器设备充开真空泵、Vi、V6关Vi、真空泵、V6放管路钢瓶2.回收贮存指将电器设备中SF6气体回收至装置贮存容器内贮存，一般从回收初压力回 收至本装置回收终压力或认定的回收终压力 管路连接后，首先应确定是否需对装置或管路抽真空，根据回收当时环境温度和回收气体量多少提前半至一小时启 动冷冻压缩机，直至回收结束回收初始，回收初压力 （Mi）较高时，开V6、半开V2、SF6压缩机，打开V3。

开机后应注意观察SF6压缩机的排气压力表（M2），M2的压力指示值应小于2.0MPa，压缩机出口端接点压力控制器，若指示值达到限定值 2.0MPa，压力自主研发生产值得信赖 控制器能自动切断压缩机的运行， 待压力下降并稳定后，重新启动压缩机所以 当排气压力上升过快时，可适当调节压缩机进气口 V2阀门开启的大小来控制回收达到回收终压力或预定值时，回收工作结束关冷冻压缩机，关 V6、V， SF6压缩机、V33. 充放指将贮存于装置贮存容器内的SF6充至电器设备直至达到所需的工作压力管路连接后首先应确定是否需对电器设备及管路抽真空，当贮存容器压力较 高时，开V4，直接向电器设备充气，可观察M6压力表值；当贮存容器压力降低 后，无法直接向电器设备充气，在V7处外接气源通过V7、V6直接向电器设备充 气；或外接气源压力较低时也利用压缩机将外接气源的 SF6充至电器设备内，这时关V6，开V7、V2、V3、SF6压缩机、V4，直至达到所需的工作压力停机应 将系统内的SF6用压缩机收至贮存容器内，直至吸气口压力 （M 1）为零表压，关 SF6压缩机及有关阀门4. 灌瓶灌瓶是指直接将电器设备内的SF6回收充入钢瓶。

管路连接后，首先应确定是否需抽真空，回收管路和钢瓶连接管路可一起抽 提前开冷冻压缩机开 V5、V2、SF6压缩机、V3、V4、钢瓶阀门，进行罐瓶切换操作：关V4迅速开V5、V2,约1~2分钟，达到排气压力2MPa时， 操作者自行掌握关V5，并迅速开V3、V4，可反复切换，直至钢瓶充满钢瓶 充满后，关V4、钢瓶阀门利用压缩机将管路内存有液体抽尽，直至 Mi压力表 达到零表压关SF6压缩机、冷却器、冷冻压缩机及有关阀门5. 净化、干燥指装置在不降低原气体的纯度情况下，对SF6气体中所含有的固体杂质、油 份、水份加以去除，从而保证进入电器设备的 SFs气体的纯度一般的净化干燥 随回收贮存和充放过程 同步完成，自循环净化方法如下：贮液罐内SF6自循环时，开冷冻压缩机、V5、V2、SF6压缩机、V3若SF6 压缩机排气压力太高可调节 V2阀门开启大小，以便气体正常循环自循环结束 时，关V5、V2、SF6压缩机、V6、冷冻压缩机等二.注意事项总结1. 开机之前的注意点：管路连接要保证连接处的密封性由于本装置出厂时 已抽真空，但建议首次开机时先对本装置抽真空 在首次开机使用后，一般应在 贮存容器和管路内留少量SF6气体，否则开机时建议重新抽真空。

2. 罐瓶时的注意点：罐瓶指贮液罐内要有一定量的 SF6液体才可灌甁，可 随时观察液位指示灌瓶过程中，注意 SF6压缩机排气压力，若接近1.9MPa， 应进行切换操作，以放出钢瓶上部高压气体，使其进入低压的容器内3. 回收贮存的注意点：回收过程中应通过视镜玻璃注意观察贮存容器内液 面情况，最高液位不可超过视镜 2/3处4. 抽真空的注意点：开真空泵抽真空前，根据需要决定是否连接管路排放至室外；开真空泵抽真空前，必须保证被抽装置或系统压力为零表压或以下； 凡需要观察真空度时，打开 V8阀门，观察完毕后随时关闭 V8阀门；真空保持状态下请不要启动SF6压缩机以上就是科迪电气给我们介绍的六氟化硫气体回收装置的全部操作说明 和一些注意事项，欢迎各位参考 科迪电气目前的研发水平已达到国外先进设 备的技术水平，并且在国内的口碑也是不错的如果想要了解更多电气设备的详 细信息，欢迎登陆 科迪电气官方网站---湖北精密电气设备专家。
