图纸明细栏各种材料标注方法

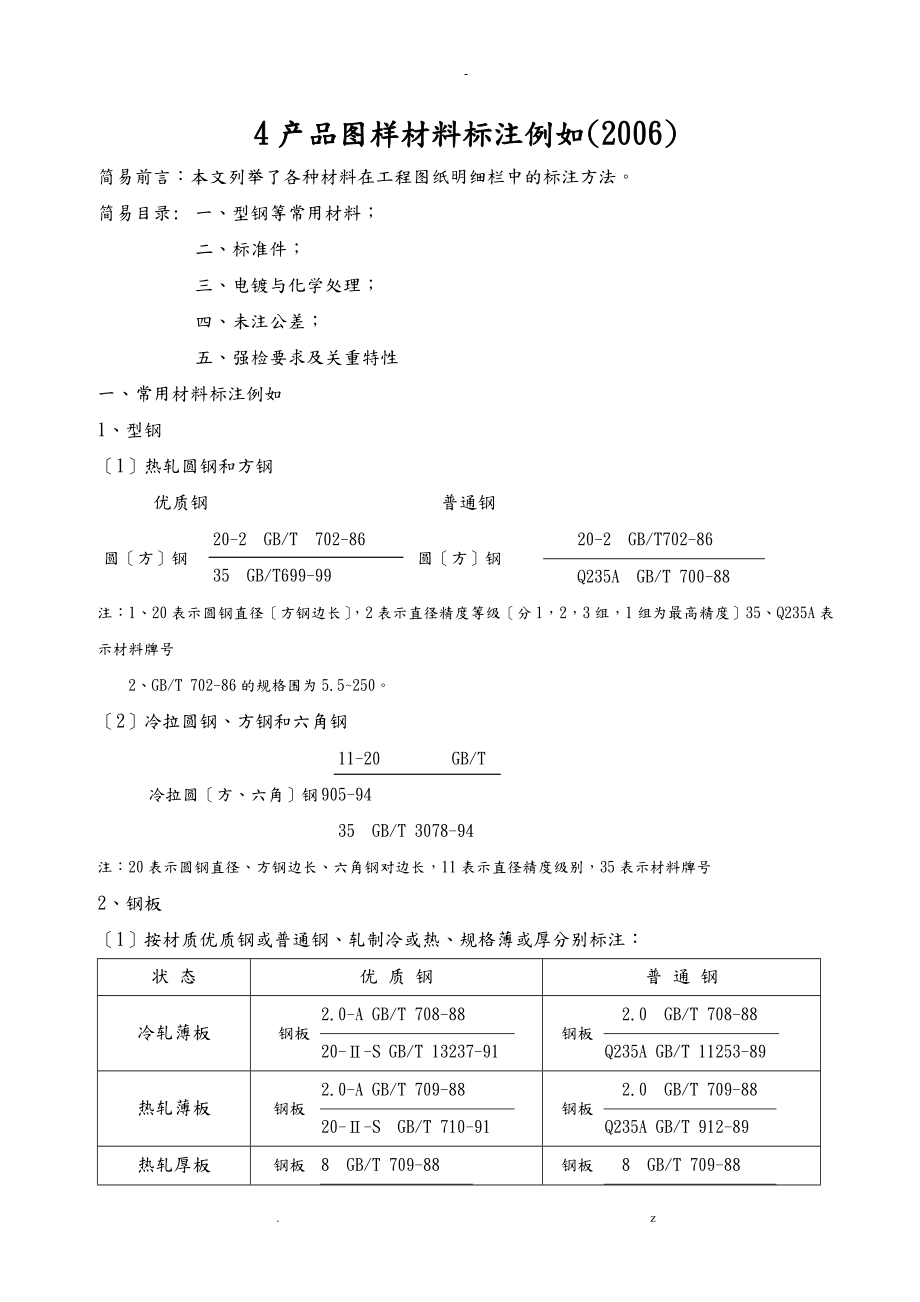

4产品图样材料标注例如(2006)简易前言：本文列举了各种材料在工程图纸明细栏中的标注方法简易目录: 一、型钢等常用材料；二、标准件；三、电镀与化学处理；四、未注公差；五、强检要求及关重特性一、常用材料标注例如1、 型钢〔1〕热轧圆钢和方钢 优质钢 　 　　　　　普通钢　 　　　　　　　　　　　　　　　 　　　　　　　　　圆〔方〕钢20-2 GB/T 702-8635 GB/T699-99圆〔方〕钢 20-2 GB/T702-86Q235A GB/T 700-88注：1、20表示圆钢直径〔方钢边长〕，2表示直径精度等级〔分1，2，3组，1组为最高精度〕35、Q235A表示材料牌号 2、GB/T 702-86的规格围为5.5~250〔2〕冷拉圆钢、方钢和六角钢 冷拉圆〔方、六角〕钢11-20　GB/T 905-9435 GB/T 3078-94注：20表示圆钢直径、方钢边长、六角钢对边长，11表示直径精度级别，35表示材料牌号2、钢板〔1〕按材质优质钢或普通钢、轧制冷或热、规格薄或厚分别标注：状 态优 质 钢普 通 钢冷轧薄板 钢板2.0-A GB/T 708-8820-Ⅱ-S GB/T 13237-91钢板2.0 GB/T 708-88Q235A GB/T 11253-89热轧薄板钢板2.0-A GB/T 709-8820-Ⅱ-S GB/T 710-91钢板2.0 GB/T 709-88Q235A GB/T 912-89热轧厚板钢板8 GB/T 709-8820 GB/T 711-88钢板8 GB/T 709-88Q235A GB/T 3274-88注：　2.0、8等表示钢板厚度，A表示厚度精度等级〔分A、B两级，A级为高精度等级，选B级则不标注〕，Ⅱ表示钢板质量级别，S表示拉延级别〔Z-最深、S-深拉延、P-普通〕20、Q235A表示材料牌号薄厚分界：薄板0.5 mm～4 mm，厚板4 mm～200 mmGB/T 708-88为冷轧板规格标准〔厚度0.2 mm～5.0 mm〕〔2〕不锈钢冷轧钢板：钢板1.0 GB/T708-881Cr18Ni9 GB/T 3280-92〔3〕深冲压钢板：油箱等深冲压钢板：牌号：SC1-深冲，SC2、SC3超深冲标记方法：钢板SC1—1.0 GB/T 5213-2001 或用牌号ST14、ST16, 不加GB/T 5213-20013、钢丝按材质优质钢丝或普通钢丝及弹簧钢丝分别标注分类状态标注例如优质钢丝冷拉圆钢丝11-5 GB/T 342-9735-R GB/T 3206-82(直径0.05mm～16mm) 11表示精度等级，R表示状态〔I-硬状态，R-软状态〕普通钢丝冷拉退火镀锌钢丝WCD - 5.00 GB/T 343-94钢丝TA - 5.00 GB/T 343-94 　　 钢丝SZ - 3.00 GB/T 343-94　直径0.05mm～10mm 碳素弹簧钢丝冷拉碳素弹簧钢丝1.0-h11 GB/T 342-9765Mn - C GB/T 4357-89应力为B、C级时钢丝直径围：0.08mm～13mmD级时钢丝直径围: 0.08mm～6mm重要用途碳素弹簧钢丝冷拉碳素弹簧钢丝1.0-h10 GB/T 342-9765Mn - F GB/T 4358-95抗拉强度为E、F级时钢丝直径围：0.08mm～6mmG级时钢丝直径围:　1.00mm～6mm悬挂弹簧钢丝冷拉弹簧钢丝TDSiMn－13－GB/T 18983－2003注：弹簧钢丝对材料牌号无特殊要求可以不写，只写C或F4、 钢管钢管按无缝管、焊管分别标注，无缝管只能是优质钢，焊管优质钢、普通钢都有：分类优质钢普通钢无缝钢管热扎：钢管10-30×2 GB/T 8162-99——冷拔：钢管拔10-30高×2 GB/T 8162-99——电焊钢管HG-DY-10-30D1×2.0S2 GB/T 13793-92HG-DY-Q235A-30D1×2S2 GB/T 13793-92异形管焊管Q195 D-2 50×32×3 GB/T 3094-2000注: 方形 D-1 矩形 D-2 椭圆 D-3 平椭圆D-4 外六角 D-5 直角梯形 D-6注：30表示外径，2表示壁厚，DY表示状态〔R-软、DY-低硬、Y-硬〕，外径精度〔D1、D2、D3〕，壁厚精度〔S1、S2、S3〕，10、Q235A表示材料牌号5、 车轮制动嵌件 HT200 GB/T 9439-88。

6、 轴承钢〔车架立管与方向柱配合的轴承是非标轴承〕轴承钢只标注材料牌号及相应标准号，不标注材料规格例： GCr15 GB/T 18254-20007、 对于无法确定*零件所用材料规格的，可只注出材料牌号及标准号例：*专用螺栓无法确认镦锻前直径可只注 35 GB/T 699-99合金钢：40Cr GB/T 3077-1999不锈钢：2Cr13 GB/T 4237-19928、 铝合金铝合金通常只标注牌号及相应标准号例：整体车轮通常用：ZL101A GB/T 1173-95〔铸铝〕制动器盖等件用：YL112 GB/T 15115-94〔压铸铝〕9、锌合金 ZA 4-1 GB/T 1175-97 〔即原注ZznAl 4-1〕10、塑料件塑料件根据用途〔透明、涂覆、强度、弹性、本钱等等〕选用通常只注品种，无法选定牌号，所以相应标准号也不注例：聚氯乙烯 PVC 聚丙烯 PP聚乙烯 PE 〔高压聚乙烯：HDPE〕〔低压聚乙烯：LDPE〕 聚碳酸脂 PC聚甲醛 POM 聚酰胺 PA〔尼龙〕ABS 有机玻璃 PMMA聚苯乙烯 PS 环氧树脂 EP聚石风 PSU 酚醛树脂 PF注：只标注代号不写中文名称11、 橡胶件用HG/T 2196-2004分类标准标注性能要求，不指定胶料。

12、油毡：毛毡 112-30-40 FZ/T 25001-9212、 润滑脂：锂基润滑脂 3号 GB/T 7324-94二、用标准件标注例如1、 螺栓类 标注例如 　　备　注 六角头螺栓：GB/T 5781-2000 螺栓M8×20 〔M5以上全螺纹C级 ，强度级3.6 4.6 4.8〕六角头螺栓：GB/T 5782-2000 螺栓M8×20 〔A、B级半螺纹M1.6～M64 5.6 8.8 10.9〕六角头螺栓：GB/T 5783-2000 螺栓M8×20 〔A、B级全螺纹M1.6～M64 5.6 8.8 10.9〕六角头螺栓〔细牙〕GB/T 5785-2000 螺栓M10×1.25×20〔A、B级半螺纹　M8×1～M64×5.6 8.8 10.9〕六角头螺栓细牙GB/T 5786-2000 螺栓M10×1.25×2 0〔A、B级全螺纹　M8×1～M64×4 5.6 8.8 10.9〕六角法兰面螺栓： GB/T 16674.1-2004(粗牙) 螺栓M8×2〔M5～M16〕 5.6 8.8 10.9 GB/T 16674.2 -2004(细牙) 螺栓M10×1.25×20　 〔M8×1～M16×1.5〕 注：16674代替5787、5788是小头系列 GB/T 5789-86是大头系列。

六角杆部带孔螺栓：GB31.1 -88 螺栓M10×40 〔M6～M48 　A、B级〕 5.6 8.8 10.92、螺钉类 　标注例如备　注六角头螺钉: GB/T 70.1-2000 螺钉M6×20　 (M1.6～M64 A级) 5.6 8.8 10.9十字槽盘头螺钉: GB/T 818-2000 螺钉M5×12　(M1.6～M10 A级) 4.8级十字槽小盘头螺钉: GB/T 823-88 螺钉M5×20 (M2～M8 ) 4.8级十字槽沉头螺钉: GB/T 819.1-2000 螺钉M5×12　　(M1.6～M10 A级) 4.8级十字槽半沉头螺钉: GB/T 820-2000 螺钉M5×12　　(M1.6～M10 A级) 4.8级3、螺母类 　　标注例如备　注I型六角螺母：GB/T 6170-2000 螺母M8 　〔M1.6～M64 A、B级〕 6 8 10级I型六角螺母〔细牙〕：GB/T 6171-2000 螺母M10×1.25〔M8～M64×4 A、B级〕 6 8级六角薄螺母：〔粗牙〕GB/T 6172.1-2000 螺母M8〔M1.6～M64 A、B级〕 04 05 〔细牙〕GB/T 6173.1-2000 螺母M10×1.25〔M8×1～M64×4 A、B级〕六角开槽薄螺母：GB/T 6181-86 螺母M8 　〔M5～M36 A、B级〕 04 05级全金属六角法兰面锁紧螺母：GB/T 6187.1-2000 螺母M8 〔M5～M20 A、B级〕8 9 10 12全金属六角法兰面锁紧螺母〔细牙〕：GB/T 6187.2-2000 螺母M10×1.25 〔M8×1～M20×1 .5 A、B级〕强度级别 6 8 10六角法兰面螺母： GB/T 6177.1-2000 螺母M8 〔M5～M20 A、B级〕 8 9 10 12六角法兰面螺母〔细牙〕: GB/T 6177.2-2000 螺母M10×1.25 〔M8×1～M20×1 .5 A、B级 〕强度级别 8 10 12 I型非金属嵌件锁紧螺母: GB/T 889.1-2000 螺母M8〔M3～M36 A、B级〕5 8 10盖形螺母: GB/T 923-88 螺母M8 〔M3～M24 A、B级〕 5 6焊接方螺母 GB/T 13680-92 螺母M8 〔M3～M24 A、B级〕焊接六角螺母 GB/T 13681-92 螺母M8 〔M3～M24 A、B级〕4、垫圈类 标注例如备注标准弹簧垫圈: GB/T 93-87 垫圈8 〔 2～48 〕轻型弹簧垫圈: GB/T 859-87 垫圈8 〔 3～30 〕平垫圈C级: GB/T 95-2002 垫圈8 〔 5～36 〕大垫圈A、C级: GB/T 96-2002 垫圈8 〔 3～36 〕平垫圈A级: GB/T 97.1-2002 垫圈8 〔 1.6～36 〕小垫圈A级: GB/T 848- 2002 垫圈8 〔 1.6～36 〕5、销　　　　　标注例如备注　开口销：GB/T 91-2000 销2×20 〔 0.6～20 〕销轴 GB/T 882-86 销轴B 8×35 A型不带孔，B型带孔，A不写，B必须写出。

6、自攻螺钉类　　　　　标注例如十字槽盘头自攻螺钉：GB/T 845-85 自攻螺钉 ST3.5×15十字槽盘头自钻自攻螺钉：GB/T 15856.1-95 自攻螺钉 ST2.9×13注: 自攻螺钉杆径 2.2、2.9、3.5、4.2、4.8、5.5、6.3、8、9.57、 铆钉 GB/T 867-86 铆钉 6×35扁圆头开口型抽心铆钉 GB/T 12618-90 抽心铆钉 5×10扁圆头封闭型抽心铆钉 GB/T 12615-90 抽心铆钉 5×108、 挡圈　　标注例如 备注轴肩挡圈：GB/T 886 - 86 挡圈　30×40 (公称直径30，外径40，　20～120〕孔用弹性挡圈：GB/T 893.1 - 86 挡圈　50〔A型　　孔径50，　8～200〕轴用弹性挡圈：GB/T 894.1 - 86　挡圈　50〔A型　　轴径50，　3～200〕孔用钢丝挡圈：GB/T 895.1 - 86 挡圈　40(孔径40， 7～125 )轴用钢丝挡圈：GB/T 895.2 - 86 挡圈　40(轴径40， 4～125 )开口挡圈：GB/T 896-86 挡圈 8 (公称直径 8 , 1.2～15) 8、轴承类前、后轮、缓冲体常用滚动轴承规格　 轴承代号　　 d D B 6200　　　 10 　 30 　　　 9 6300　　　 10 　 35 　　　　 11 6201　　　 12 　 32 　　　 10 6301　　　 12 　 37 　　　12 6202　　　 15 　 35 　　　11 6302　　　 15 　 42 　　　13 6203　　　 17 　 40 　　　12 6004　　　 20 　 42 　　　12 6005　　　 25　　　　 47　　　　　　12　　6204 20 47 146303 17 47 14尾注：RZ 为一面带骨架式橡胶密封圈〔非接触式〕RS 为一面带骨架式橡胶密封圈〔接触式〕FS 为一面带毛毡密封圈Z 为一面带防尘盖如两面都带则字母前加“2〞。

标注方法球轴承：GB/T 276-1994 轴承　 6200单面防尘盖球轴承：GB/T 278-1994 轴承　 6200-Z单面密封圈球轴承：GB/T 279-1994 轴承　 6200-FS　三、 外表电镀、化学处理的代号表示法1、镀铬镀覆种类 表示方法 外表效果钢：镀三镍铬 Fe / Ep· (Cr) 18 Q/L* J1-2006 光亮铬〔白〕钢：镀二镍铬 Fe / Ep·(Cr) 15 Q/L* J1-2006 光亮白色铝：镀铜镍铬 Al / Ep·(Cr) 25 Q/L* J1-2006 光亮白色塑料：镀铜镍铬 PL / Ep·(Cr) 25 Q/L* J1-2006 光亮白色2、镀锌镀覆种类 　 表示方法 外表效果钢：镀白锌 Fe / Ep·Zn8·clB Q/L* J2-2006 白锌钢：镀彩锌 Fe / Ep·Zn 8·c2C Q/L* J2-2006 彩锌钢：镀黑锌 Fe / Ep·Zn 8·c2D〔H〕 Q/L* J2-2006 黑锌钢：镀军绿锌 Fe / Ep·Zn 8·c2D〔J〕 Q/L* J2-2006 军绿锌注：〔1〕弹性零件、受拉及弯曲件镀锌后应作去氢处理；〔2〕上述表示代号中的字母大、小写不可变更。
