1000kg客货电梯

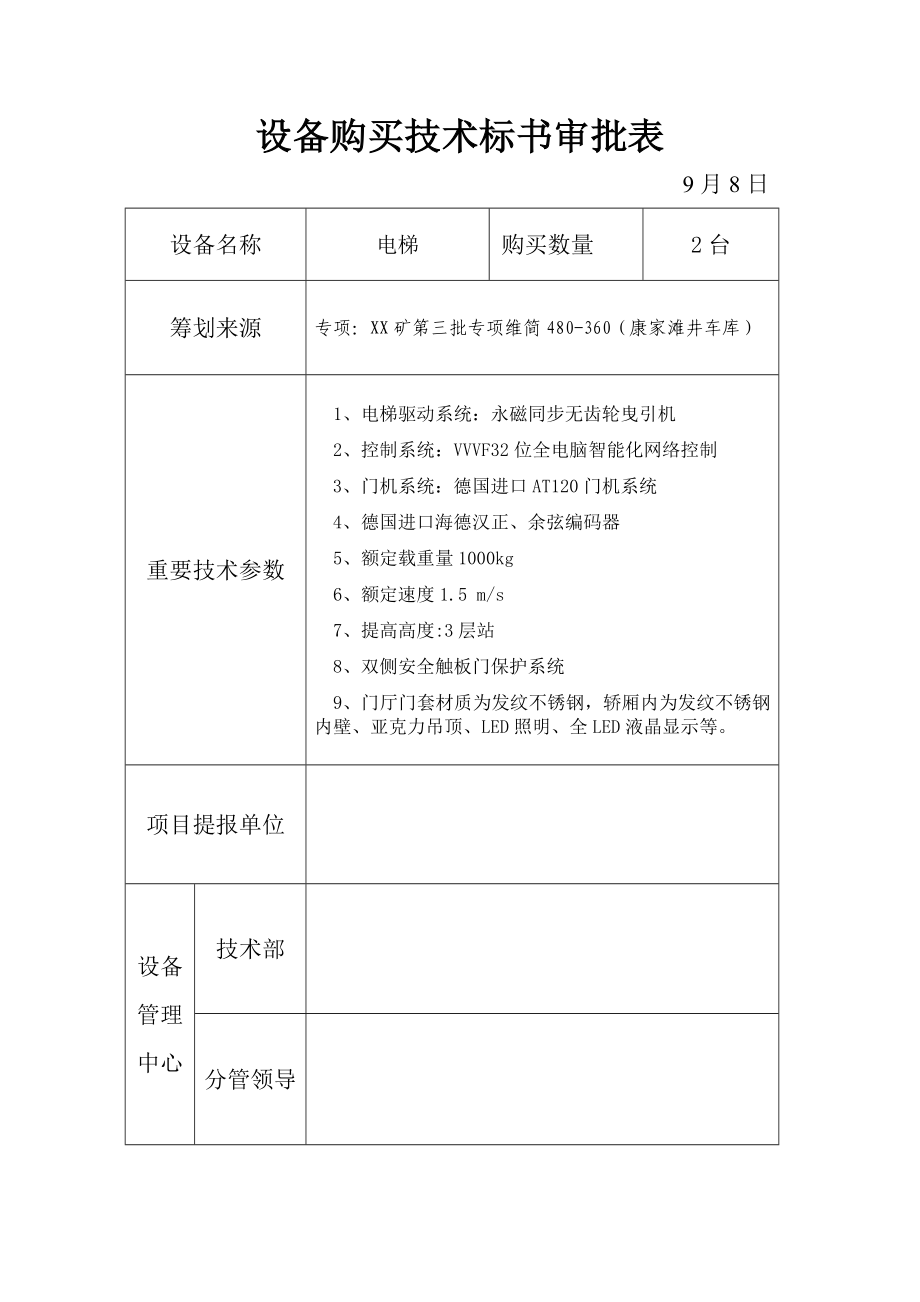

设备购买技术标书审批表9月8日设备名称电梯购买数量2台筹划来源专项：XX矿第三批专项维简480-360（康家滩井车库） 重要技术参数1、电梯驱动系统：永磁同步无齿轮曳引机2、控制系统：VVVF32位全电脑智能化网络控制3、门机系统：德国进口AT120门机系统 4、德国进口海德汉正、余弦编码器5、额定载重量1000kg6、额定速度1.5 m/s7、提高高度:3层站8、双侧安全触板门保护系统 9、门厅门套材质为发纹不锈钢，轿厢内为发纹不锈钢内壁、亚克力吊顶、LED照明、全LED液晶显示等项目提报单位设备管理中心技术部分管领导XX康家滩工业广场联建楼电梯设备技术标书第一节 （1）物资需求一览表序号名称规格型号单位数量交货时间使用单位1电梯1000KG 1.5m/s台211月30日XX煤矿3质保期内备品备件批24技术资料与质检资料一正五副装订成册、光盘一份套/台6（2）分项报价表序号名称单位数量单价（元）合计重要限度易损级别1电梯台2每台涉及1.1控制系统套11.2召唤操纵系统套11.3曳引系统套11.4开门系统套11.5 导向系统套11.6电梯装饰套11.7应急自动平层装置套11.8安全系统套11.9其她部分2培训3安装、调试费用4土建配合费5技术服务6运送费、保险费7其他合计阐明：1、重要限度分为A、B、C三级，A为极重要核心件；B为一般重要件；C为一般件。

2、易损级别分为1，2，3三级，1级为易损件；2为周期损耗件（定期需更换的备件）；3为非常规损耗件3、分项报价表中分项报价合计价格与投标报价设备总价格必须一致2）技术规格1、使用环境1. 安装地点： XX康家滩工业广场联建楼2. 海拔高度： 1100~1500M3. 环境温度： 最高+40℃ 最低-35℃4. 湿 度： 110%(+25℃)5. 耐震能力： 按8级震区设防2、技术规定2.1电梯功能及规定*2.1.1基本参数 品牌国内外出名品牌台数/载重（kg）1/1000曳引机型式永磁同步无齿轮轿厢类型双开门（中分门）门机系统VVVF控制,齿型带传动拖动方式VVVF控制提高高度3层站，规定设备投标方必须现场踏勘后进行核算，未参与现场踏勘不容许投标井道尺寸（宽X深）详见土建施工图，参照数据为2200mmx2200mm规定设备投标方必须现场踏勘后进行核定电梯轿箱轿箱平层精确度≤±5mm电梯故障率60000次运营≤2次运营中轿内噪音≤51dB（A）开关门过程噪音≤53dB（A）运营中垂直及水平震动加速度≤±15cm/s2 备注设备为无障碍乘客电梯及消防电梯，乘员容量为15人；额定载重量、额定速度、停站数，规定设备投标方必须现场踏勘后进行核定。

2.1.2功能规定序号功能规定1显示功能厅外信息显示面板及召唤登记按钮，材质为不锈钢轿箱位置显示轿箱运营方向批示检修/运营状态显示轿内信息批示轿箱超载批示及声响批示轿箱位置批示轿箱运营方向批示召唤登记显示灯轿内误指令取消功能超载批示及不启动轿厢照明手动/自动控制轿厢电扇手动/自动控制面板及层位按钮为不锈钢材质开门时间自动控制及调节功能控制柜内信息显示轿箱位置批示启动计数器电梯故障显示2保护功能应急自动平层（紧急疏散）：当电网停电时，电梯就近平层开门，保证乘客安全离开轿箱/井道安全出口触点驱动运营时间监察及避免失速内部计时器轿门自动锁紧梯爱琼斯光幕保护，不低于132束超速电气保护、机械保护功能门超时保护上下限位功能故障时就近自动平层（非电源及安全回路故障）光栅处有异物自动再开门门锁发生故障时自动反复关门防逆转保护终端越程保护电源过电压保护出点粘连保护编码器故障保护运营时间保护超载保护电动机过流和过载保护3紧急通讯功能报警警铃轿厢、监控室、轿顶、底坑、机房内部五方通话系统（由设备厂家配套话机及有关系统设备等）4紧急检测和维修服务功能轿门安全触点轿门极限开关轿箱急停开关——轿顶轿箱急停开关——底坑轿箱急停开关——控制柜内安全钳安全开关限速器安全开关检修运营方式电动机空转保护、过热保护故障自动检测、存储功能轿顶、轿内与机房检修电源相位故障检测故障监测及显示功能(配远程监控系统接口)单独配制井道照明系统用的供电变压器及供电回路（36V供电电压）5其她功能消防员操作：发生火灾时，启动消防员开关，电梯自动取消内外信号，返回基站，不接受外召唤信号，电梯只执行单一轿内信号。

并联控制：两台电梯同步接受外召信号，由控制系统统一调度，提高电梯的运营效率语音报站：根据顾客规定提供语音提示与报站门区蠕动功能：为克服轿厢载荷变化，保证乘客进出轿厢的安全，自动调节平层精度驻停功能：电梯在停用时，可任意选择驻停层楼误操作消除：当乘客误选欲达层楼时，可消除重选楼层显示休眠功能：当电梯在设定的时间内无人使用时，显示屏会自动进入休眠状态，以提高显示屏的使用寿命逼迫关门：电梯开门时间超过预设立时间，系统临时忽视关门保护功能，逼迫关门满载直驶：电梯达到额定载荷时，电梯只响应内指令，不响应外指令开门异常自动选层功能首层消防员专用操作按键及火警紧急返回功能故障低速自救运营功能停车在非门区报警功能层高自测定及精确修正平层功能轿内召唤迅速关门功能泊梯功能预留电梯监视器安装孔与视频电缆停电、复电后自动平层轿箱内应急照明消防迫降功能复位运营功能轿厢称重启动装置返基站功能轿厢内配有强制通风装置轿厢灯及电扇自动延时关闭防捣乱功能门机可调（开、关门速度等）*2.1.3电梯装饰规定:轿内设计前壁、轿门、后壁、侧壁及天花板：所有采用发纹不锈钢,且防火时限须满足消防规定，不锈钢板厚度不低于1.2mm轿厢吊顶造型提供5种选配方案，供业主方选择。

轿门单边设操纵面板,材料为不锈钢,按国标规定配备并附图,开门方式为中分式地板：PVC仿大理石地面规定耐磨损、耐污染、易清洁投标方根据使用场合状况及轿箱提供不少于5种的产品合理配备方案，施工现场拟定厅门、轿门地坎：硬质铝轿箱后壁配内扶手：发纹不锈钢材质（投标方根据使用场合状况及轿箱提供不少于3种的产品合理配备方案，合同签订时拟定厅站设计厅门及门套：厅门、门套（大门套）所有采用发纹不锈钢板材质厅门按钮：发纹不锈钢材质面板，微触式按钮高亮度LED数码显示屏，数显位置批示器2.2其她技术规定*2.2.1光幕保护不低于132束、规定选用梯爱琼斯进口元器件2.2.2单独配备井道照明系统用的供电变压器及供电回路，规定采用36V供电电压2.3电梯制造原则及技术条件*2.3.1电梯的设备生产执行原则·电梯制造和安装安全规范(GB7588—95)·电梯技术条件(GBl0058—97)·电梯实验措施(GBl0059—97)·电梯工程施工质量验收规范 (GB50310-)·地方消防部门的条例及有关的中国国家防火规则·电力供应部门的供电规章条例·设备的电气装置应符合IEC原则*2.3.2所供货品的技术规格应与甲方规定的规格一致。

所有产品均为该厂（含外协厂、供货商）正品新件，符合国家（区域）相应工业原则及许可法律规定2.3.3特种设备：供货方应得到中国国家有关的安全/计量认证及有关标志等2.3.4知识产权：供货方应当保证其交付给甲方的产品不侵犯任何第三人的合法权益如发生第三人指控甲方实行的技术侵权的，乙方应当承当所有责任2.4招标范畴*2.4.1本次招标涉及设备供货、新梯安装施工、运营调试、人员培训、井道改造及施工现场配合费等所有费用中标后甲方不再对价款进行调节2.4.2乙方报价时应对涉及消耗件、安全储藏件、专用工具在内的所有费用进行分项报价2.4.3本次招标涉及获得电梯设备使用前、后所需办理的国家、地方有关部门等所有证件如施工备案、准运证等）*2.4.4本工程涉及井道照明系统的设备采购和安装施工,涉及与土建工程的配合费用2.4.5本工程需预留视频监控孔与监控电缆、远程通讯接口，便于后期电梯的智能管理升级2.4.6推荐品牌如下：上海三菱、日立电梯、奥的斯OTIS电梯（不涉及西子奥的斯）、东芝Toshiba、通力KONE电梯（不涉及巨人通力）蒂森克虏伯电梯共6个品牌2.4.7资质规定：规定投标方必须有销售和安装资质，安装资质级别不低于B级（涉及B级）。

2.4.8报价规定涉及从电梯安装验收通过之日起一年的免费维保服务2.5供货周期*2.5.1供货方所提交的交货周期为生产厂正常生产条件下从订货到该货品运送到甲方指定地点的时间，实际交货周期应为实际订货合同签订时双方所商定的交货时间具体安装日期商定如下:XX康家滩工业广场联建楼客货电梯11月30日前安装完毕注：若电梯安装时间业主发生变化，甲方将提前1个月告知乙方2.6质量保证*2.6.1质保期限：获得技术监督局检查合格证书之后并通过甲方验收起12 个月2.6.2质保条件：质保期内正常使用条件下由于乙方设计不当，设备达不到合同规定性能，或乙方选用了不当材料所引起的零件损坏等状况乙方必须在10天之内予以免费维修或更换2.6.3乙方对其所供部件和产品应有明显的乙方公司标记，以便质量追溯2.6.4由于乙方产品质量所引起损坏等状况予以免费维修或更换的零件质保期，应按质保期限和条件，重新进行计算质保期2.6.5.乙方对外购件、外协件负所有质量责任2.6.6乙方对本合同的质量保证责任应涵盖合同下的所有货品和服务，涉及其从供货商采购的部分2.6.7乙方产品使用寿命不得少于（除人力不可抗拒因素外）2.7货品检查验收*2.7.1在交货前，乙方应对货品的质量、规格、性能和重量进行检查，出具质量检查证明文献。

2.7.2甲方有权进行中检2.7.3货品运抵甲方现场后，双方应在7天内完毕验收如果乙方未能及时达到甲方有权自行检查2.7.4在设备通过安装、调试、功能测试和试运转合格后，并获得技术监督局颁发的检查合格证书，甲方应组织验收并签订验收证书，检查合格证书和验收证书作为最后验收证明2.7.5货品将根据如下规定进行验收：本合同的技术性能规定；有关国家规范与原则；乙方提供的随机图纸资料和技术证明文献；产品使用性能（在空载、额定负载下进行试运营，测试设备/系统与否能达到合同规定的所有技术性能；部件还须在主机上进行配套组装，检查配合尺寸，进行试运营） 2.8技术文献*2.8.1随机须带有印制清晰的技术文献和图纸文献涉及：供货清单，具体列出设备各部件、随机备件以及随机工具的型号、规格、数量；操作维修手册，手册内容必须全面、易懂能满足操作、维护、修理的需要；随机文献，文献必须列出设备所有零件图示及明细按照主机—大型部件—部件—零件方式逐个图示分解，同步标明零部件名称、规格型号、件号（外购件保存原件号）、数量涉及：总装图、部件图、原理图、连线图等必要图纸，所有图纸必须全面清晰，所有元件标示清晰精确；证明文献涉及：整机合格证（原件）、重要部件合格证、检查报告（原件）；中标单位有义务向甲方提供安装施工时的工程资料、技术资料等，便于土建单位的资料移送。

2.8.2所有文献应通过甲方的审验，能满足使用规定2.8.3每台（套）设备提供一套操作手册、备件手册文本随货品一起发货甲方有权根据培训、操作和维修的需要进行复制如果浮现原随机资料丢失，乙方有义务应配合甲方补充完善2.8.4乙方根据《电梯技术规定》（见附件1）及甲方提供的建筑土建图纸，向甲方提交两份电梯土建布置图；甲方对电梯土建布置图签字盖章确认，返回一份给乙方乙方保证严格按照《电梯技术规定》及土建布置图制造电梯，甲方必须按照电梯土建布置图设计和施工2.9技术服务*2.9.1乙方有义务根据甲方规定对乙方所售产品提供现场安装、调试、维修指引、故障解决等技术服务，乙方应提供终身的产品技术服务2.9.2质保期内，如发现问题，乙方保证 1小时内派服务人员到现场解决2.9.3乙方保证自合同生效起设备寿命期内向甲方供应设备的易损件和备件在备件停止生产后，如果甲方规定，乙方应免费向甲方提供备件的制造图纸除非易损件和备件属分包商且不再生产，在该状况下供应相应的替代件2.10技术培训乙方有义务对甲方人员进行技术培训，技术培训涉及在乙方制造厂培训和在甲方使用现场的培训乙方差遣专业技术人员来完毕免费培训工作，甲方应差遣有资格胜任工作的人员参与培训。

2.11转让与分包除非经甲方书面批准，乙方不得转让部分或所有由其履行的合同的义务2.12资质规定 规定投标方同步提供相应的电梯安装施工资质，资质级别规定B级（含B级）以上2.13安装及验收2.13.1施工前2.13.1.1在合同预约的动工期前，按原则对施工现场进行土建勘测，确认施工条件，提供施工条件，提供征询服务和提出整治规定，同步与甲方商定具体动工和竣工日期并签订《安装联系单》2.13.1.2会同甲方共同开箱清点，若发现缺损，分清责任后列出清单向甲方主管部门反馈，保证施工前的供货质量2.13.2.1施工中乙方责任2.13.2.2电梯的安装施工周期：按照供货及安装期限规定执行2.13.2.3负责产品的起重、分层、搬运、就位等工作2.13.2.4负责搭建符合国家安全规定和施工规定的脚手架2.13.2.5按照国标和规范完毕产品安装、调试，产品制造、验收应满足如下原则和规范:（1）电梯制造与安装安全规范（GB7588-）（2）电梯安装验收规范（GB10060-93）（3）电梯工程施工质量验收规范（GB50310-）（4）电梯实验措施（GB/T10059-97）（5）电梯技术条件（GB/T10058-97）2.13.2.6严格遵守施工现场的有关规章制度。

加强施工安全防护，因安装发生的所有安全责任，均由乙方自行承当，同步按照神东煤炭集团公司有关规定从货款中扣除2.13.2.7出席现场施工协调会，贯彻协调会议的工作规定2.13.3施工后2.13.3.1做好本地政府主管部门的验收工作,获得合格证并承当验收费用2.13.3.2 提供产品使用征询服务2.13.3.3 按照合同商定提供产品保修期内的服务2.13.3.4 在安装现场免费为甲方培训电梯操作人员2.13.3.5 向甲方提交一套完整的电梯竣工资料2.14特殊规定* 2.14.1必须对标书的技术条款分项逐条解释并满足工作环境规定 2.14.2未阐明事项必须符合国家有关原则 2.14.3上表分项报价合计价格与投标报价设备总价格必须一致 2.14.4如有异议以书面澄清函方式解决，图纸与技术规定不符部分以技术规定高为准。
