美工线结构设计

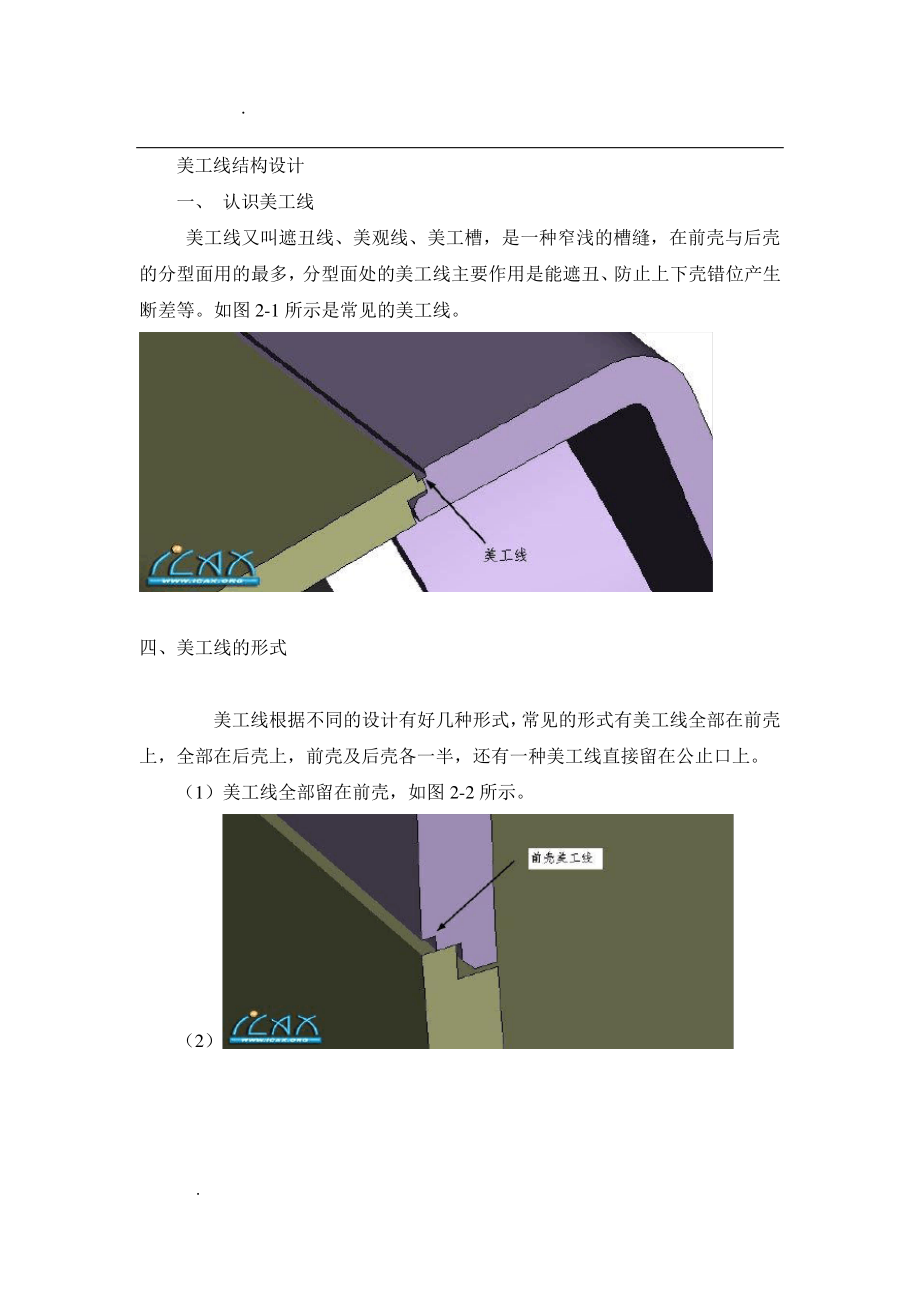

.美工线结构设计 一、认识美工线 美工线又叫遮丑线、美观线、美工槽，是一种窄浅的槽缝，在前壳与后壳的分型面用的最多，分型面处的美工线主要作用是能遮丑、防止上下壳错位产生断差等如图 2-1 所示是常见的美工线四、美工线的形式 美工线根据不同的设计有好几种形式，常见的形式有美工线全部在前壳上，全部在后壳上，前壳及后壳各一半，还有一种美工线直接留在公止口上1）美工线全部留在前壳，如图 2-2 所示2）.（3）美工线前后壳各一半，如图 2-4 所示图 2-4 前后壳各一半的美工线 （4）美工线直接留在公止口上，如图 2-5 所示图 2-5 公止口处美工线 以上四种美工线，从外观上说，第三种即前壳及后壳各一半最美观，但模具加工最复杂最不美观的是第四种，但模具加工最简单，第一种和第二种美工线，效果一般，模具加工相对简单一点，但在结构设计上要注意切完美工线后的壳体边缘与另一个壳体的边缘要一样大小，否则不仅起不到美观作用，反而前后壳的断差更大对于外观没有特别要求的产品可以选用第四种美工线，可以降低模具制作成本，而对于外观要求严格的产品来说，选用第三种最好第一种及第二种美工线应用较少二、什么情况下设计美工线 为什么要在分型面处设计美工线？设计美工线比没有美工线还好吗？其实分型面处的美工线不是非要不可，很多产品如手机结构就没有设计美工线，美工线只是一种补救措施，是一种提前预防措施，其实只要结构可靠、模具制作精密是完全可以不用美工线的。

没有美工线的产品一般比有美工线的产品精密需要使用美工线的情况一般有：（1）产品外形尺寸较大2）壳体单薄不够强3）外观没有具体要求4）模具加工与制作水平一般不需要美工线的情况有：1、外观有严格要求，前后壳结合面不允许有缝隙2、模具加工与制作水平高，属于精密模具3、结构设计可靠三、美工线的结构设计尺寸 美工线的尺寸推荐值如表 2-1 所示表 2-1 美工线的尺寸推荐值（单位：mm）五、其它美工线 其它美工线就是指不在前壳及后壳分型面处的美工线，而是在产品上其它地方1）有些壳体外观需要喷二种不同的颜色，为防止飞油，就需要设置美工线，如图 2-6 所示图 2-6 喷油防飞油的美工线 这种美工线一般是凹下去的，尺寸一般为 0.50mm（宽）0.50mm（深），精密产品的美工线尺寸适当做小些如果为了模具加工方便，在外观允许的情况下，也可以做成凸的2）产品外观上的美工线有些产品的外观特意设计一些美工线来装饰这些美观线一般是凹下去，截面形状为等腰梯形，尺寸一般为 0.60mm（顶宽）0.20mm（底宽）0.20 或 0.30mm（深）,如图 2-7 所示图 2-7 装饰用的美工线 。
