某污水处理厂工程施工组织设计

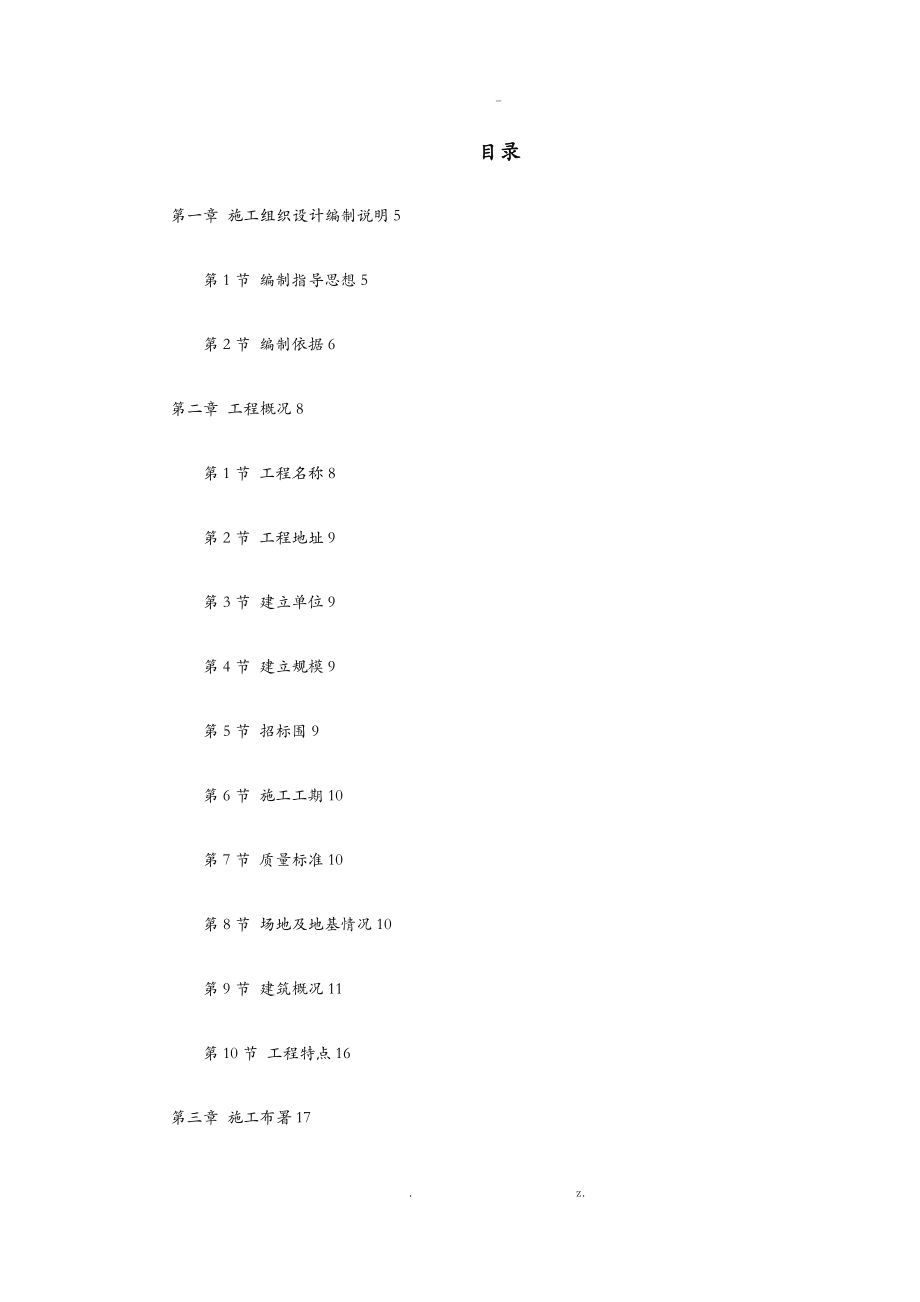

目录第一章 施工组织设计编制说明5第1节 编制指导思想5第2节 编制依据6第二章 工程概况8第1节 工程名称8第2节 工程地址9第3节 建立单位9第4节 建立规模9第5节 招标围9第6节 施工工期10第7节 质量标准10第8节 场地及地基情况10第9节 建筑概况11第10节 工程特点16第三章 施工布署17第1节 施工总体目标17第2节 工程工程施工组织18第3节 施工程序19第4节 施工原那么20第5节 施工流水段的划分20第6节 分项工程施工总体思路26第7节 施工机械的选择29第8节 资源配置32第9节 施工准备42第四章 主要分局部项工程施工方法43第1节 施工放线43第2节 构造工程施工方法44第3节 装饰工程施工方法56第五章 质量保证措施57第1节 工程质量标准57第2节 特殊过程及关键工序58第3节 质量保证体系58第4节 质量保证措施59第5节 技术保证措施67第六章 平安生产、文明施工83第1节 工程管理目标83第2节 平安生产、文明施工保证体系83第3节 平安管理制度、现场保证措施84第4节 现场平安防护措施85第5节 文明施工措施86第七章 工期保证措施88第1节 编制切实可行的施工准备工作方案88第2节 加强质量管理89第3节 推动全面方案管理89第八章 消防保卫90第1节 现场消防系统布置90第2节 消防人员配备91第3节 现场保卫91第九章 降低造价措施91第十章 通过技术创新降低本钱、缩短工期、提高质量的合理化建议93第一章 施工组织设计编制说明第1节 编制指导思想承蒙省排水工程邀请我公司参加市骆驼湾污水处理厂工程Ⅱ标段的投标。
我们将以"为建立单位提供最优质的效劳〞为根本指导思想，投入我公司最精良的骨干施工队伍，以最优良的工作质量保证建造令建立单位最满意的优质工程为目标，创造绿色的施工环境，以严格的本钱管理，最适宜本工程的新技术、新工艺提高质量，最大限度地降低工料消耗水平，保证建立单位的每一份投入都能获得满意的回报"市骆驼湾污水处理厂工程施工组织设计"是我公司对市骆驼湾污水处理厂工程的投标文件之一这是我公司在认真阅读有关文件，熟悉图纸，了解设计意图和对现场考察的根底上，编制的一部对工程质量、本钱、工期等方面程序化的纲领性文件我们力求在"施工组织设计"中履行我们对建立单位每一项承诺，希望能以经济合理、技术先进、切实可行的施工方案，严谨务实的工作作风，赢得建立单位对我们的信赖本"施工组织设计"在编写过程中，力求以较短的篇幅，在较短的时间，让各位专家知晓本"施工组织设计"所表述的重点和难点；以精当、凝炼的语言，详实的图解，图文并茂地为各位工程专家充分展示仅用一般工程语言难以表达的重点信息，一般的信息作简明阐述，供各位专家选择另外我公司非常珍惜建立单位给予我们的这次珍贵的时机，假设我公司有幸中标，我们将依据本"施工组织设计"确定的原那么，遵循我公司的技术管理规定和质量体系文件，在设计交底图纸会审之后编制详细的专项工程施工方案和作业指导书，为工作提供完整的技术性文件，用以指导施工，确保优质、高速，平安地完本钱工程的建立，给建立单位递交一个满意的工程。
二○○一年三月二十日第2节 编制依据1．本工程招标文件2．公司质量体系保证手册〔第三版〕3．公司质量体系程序文件〔第三版〕4．建筑安装分项工程施工工艺标准〔DBJ01-26-96〕5．土方与爆破工程施工及验收规〔GBJ201-83〕6．地基与根底工程施工及验收规〔GBJ202-83〕7．地下工程防水施工及验收规 (GB50205-95)9．建筑地面工程施工及验收规 (GB50209-95)10．屋面工程施工及验收规 (GB50207-94)11．建筑装饰工程施工及验收规 (JGJ73-91)12．工程测量规 (GB50026-93)13．砌体工程施工及验收规〔GBJ50203-98〕14．建筑安装工程质量检验评定统一标准〔GBJ300-88〕15．建筑工程质量检验评定标准〔GBJ302-88〕16．地下工程防水技术规〔GBJ108-87〕17．混凝土检验评定标准〔GBJ107-87〕18．建筑施工平安检查评分标准〔JGJ59-88〕19．混凝土质量控制标准〔GB50164-92〕20．钢构造工程施工及验收规〔GB50205-95〕21．预制混凝土构件质量检验评定标准( GBJ321-90〕22．钢筋焊接及验收规程 (JGJ18-96)23．给水排水构筑物施工及验收规〔GBJ141-90〕24．补偿收缩混凝土防水施工工法〔YJGF22-92〕25．粉煤灰混凝土应用技术规程〔GBJ146-90〕26．工程网络方案技术规程〔JGJ/T121-99〕27．带肋钢筋套筒挤压连接技术规程〔JGJ108-96〕28．混凝土构造工程施工及验收规(GB50204-92)29．混凝土外加剂应用技术规程(GBJ119-88)30．混凝土泵送技术规程〔JGJ/T10-95〕第二章 工程概况本工程是省市骆驼湾污水处理厂工程，日处理城市污水15万t，本工程是2000 年省重点建立工程，工程总投资24738 万元。
本方案仅适用于II标段第1节 工程名称市骆驼湾污水处理厂第2节 工程地址本工程位于省市骆驼湾村东第3节 建立单位市排水工程第4节 建立规模日处理15 万t 城市污水第5节 招标围本次招标仅包括二沉池〔2 座〕，配水集泥井〔1 座〕，涡流沉砂池〔2 座〕，细隔栅间〔2 座〕，污泥泵房1 座上述工程的全部构造和装饰工程；土方工程、地下降水等第6节 施工工期建立单位方要求施工工期200d第7节 质量标准省级优良第8节 场地及地基情况本工程场地地貌单元层属黄河冲击平原，原为耕地，地势平坦、开阔，场地地面绝对标高71.7 m地震根本烈度8 度，场地地下水为潜水，地下水位埋深约2.7m 左右，地下水对混凝土无腐蚀地下水位标高及根底底标高如表2-1 所示：表2-1地下水位〔m〕污泥泵房〔m〕细格栅间〔m〕涡流沉砂池〔m〕二沉池配水集泥井中心筒基底( 管基)〔m〕中心筒外围〔m〕根底底〔m〕管基底〔m〕69.1 ±1～267.668.969.466.168.266.764.6第9节 建筑概况本工程按使用功能及严密的连接关系分为3 个群体工程：〔1〕细格栅间(2 座)、涡流沉砂池〔2 座〕〔2〕二沉池〔2 座〕、配水集泥井〔1 座〕。
〔3〕污泥泵房§2.9.1建筑设计：§2.9.1.1 细格栅间涡流沉砂池工程：细格栅间涡流沉砂池以沉降缝为界，沉降缝处设有橡胶止水带§2.9.1.2 二沉池和配水集泥井：二沉池径45m，贮水量5884 集泥井为二沉池的配套设施，为一外径16m，贮水量约530的小型水池§2.9.1.3 污泥泵房：污泥泵房为二层建筑，其地上下各一层；地下室层高4.5 m，首层层高5.750 m，室外地坪-0.30 m 总高6.55 mII标段各工程由于构造特点不同，它们的±0.00 与绝对高程的相对关系设计如下：配水集泥井 \ 二沉池工程：±0.00 相对绝对高程68.95m污泥泵房工程：±0.00 相对绝对高程72.50m细格栅间、涡流沉砂泥工程：±0.00 相对绝对高程69.80m§2.9.2.构造设计本工程构造形式:钢筋混凝土构筑物；构造抗震烈度8 度§2.9.2.1 细格栅、涡流沉砂池间建筑构造特点见表2-2表2-2部位厚度〔mm〕强度等级抗渗等级标高〔m〕水池壁300/350 C25 S6 +3.600~+5.20 水池底板300 5 S6 2.350~+3.600 钢筋混凝土柱300×300 C20 / 柱下条形根底300×1600 C20 / 垫层100 C10 / 装饰池、外壁、池底抹20mm 厚1:2 防水砂浆。
地上局部〔+3.25m 以上局部〕外池壁贴白色面砖§2.9.2. 2 二沉池建筑构造特点见表2-3表2-3层次部位厚度〔mm〕强度等级抗渗等级地上构造水池壁/后浇带400 S6 中心筒300 C25/C30 S6 地下构造底板/后浇带600 C25/C30 S6 垫层100 C10 / 管道包裹混凝土C15 装饰1. 池、外壁抹20mm 厚1:2 防水砂浆地上局部〔+3.25m 以上局部〕外池壁贴白色面砖2. 走道板及楼梯地面贴灰色防滑地砖§2.9.2. 3 配水集泥井建筑构造特点见表2-4表2-4部位厚度(mm) 强度等级抗渗等级标高(m) 井壁300/350 C25 S6 -1.810~+4.40 底板500 C25 S6 -2.310~+-1.810 垫层100 C10 / 装饰池、外壁、池底抹20mm 厚1:2 防水砂浆地上局部〔+3.25m 以上局部〕外池壁贴白色面砖§2.9.2.4 污泥泵房构造特点，见表2-5表2-5层次部位厚度(mm) 强度等级抗渗等级首层楼板120 C20 / 柱C20 / 填充墙240 MU100 / 地下室顶板140 C25 / 外围混凝土墙450 C25 S6 柱C25 S6 底板500 C25 S6 §2.9.2.5 污泥泵房装饰做法见表2-6。
表2-6部位层次顶棚墙面踢脚板地面首层1.抹混合砂浆1.抹混合砂浆1.抹混合砂浆水磨石地面2.刷白色乳胶漆2.刷白色乳胶漆2.水泥砂浆地下室1. 抹混合砂浆1:2 防水砂浆压光面水泥砂浆水泥砂浆2..刷白色乳胶漆外装饰:外墙面贴白色面砖,浅灰蓝色装饰线,灰色仿石面砖勒脚屋面防水：高聚物改性沥青防水涂膜第10节 工程特点§2.10.1各工程构筑物布局比拟分散，机械、设备及人工工作效率低§2.10.2本工程地下水位比拟高，地下水贮量大，二沉池、集泥井局部和污泥泵房基坑基底位于最高水位以下，根底施工过程中需考虑排水§2.10.3本工程构造复杂，多以曲面和不规那么的平面构造为主，异型模板、钢管龙骨、曲线钢筋需用量大，加工制作需放1：1 大样确定测量定位工作量大§2.10.4直径45m 二沉池构造超长，控制池体混凝土受温度影响而产生的收缩裂缝以及施工缝的处理为本工程的重点所在§2.10.5本工程为大型水工构筑物，水池满足抗渗要求§2.10.6构造施工过程中，工艺管道、预留洞、预埋件工程量大，而且准确度要求高§2.10.7本工程建立单位要求施工工期200d，我方方案工期180d,相对于其复杂的工程构造和工程量180d 的施工工期相当紧迫。
§2.10.8本工程建筑体量比拟大，涉及部门、专业多，专业性极强；需组织多专业队伍配合施工§2.10.9本工程为大型水工构筑物，外装饰比拟简单第三章 施工布署根据工程的特点进展以下施工安排第1节 施工总体目标§3.1.1质量目标：到达省级优良§3.1.2工期目标和阶段性控制§3.1.2.1 本工程工期目标：施工总工期为80d，比建立单位要求的施工工期再提前10%，本工程方案开工日期2001 年4 月1 日竣工日期：2001 年9 月27 日§3.1.2.2 施工阶段控制：根据本工程总的工期目标，确定各施工阶段完工的施工工期目标如表3-1 所示表3-1 分部工程工程根底工程主体工程装饰工程污泥泵房2001/06/122001/06/282001/08/11细格栅间2001/05/292001/07/082001/09/15污泥沉砂池二沉池2001/05/082001/06/142001/09/3配水集泥井2001/06/082001/08/11第2节 工程工程施工组织§3.2.1由于本工程的建筑规模比拟大、施工任务比拟重，而且工程质量目标定为"省级优良〞标准，为确保工程质量到达预控的质量等级，根据我公司制定的"工程经理部组建方法"及其他相关文件的要求，本工程建立一级工程经理部。
工程经理具有国家一级工程经理资质,组成工程经理部的管理成员，优先选用本公司具有较高专业素质和施工经历的技术人员，组成一个织织有力机构健全的工程经理部工程经理部组织机构如图3-1 所示§3.2.2.施工任务划分根据本工程的建筑构造特点、工程位置情况和我公司生产实际情况，本工程安排3 个土建专业队分别完成细格栅间和涡流沉砂池，二沉池和配水集泥井，污泥泵房子工程的施工各工程分别组织流水施工第3节 施工程序见图3-2第4节 施工原那么在本工程施工中，为保证工程质量，根据建筑施工的客观规律制定以下施工程序：先地下，后地上；先主体，后围护；先构造，后装修；先土建，后设备；先干线，后支线的施工原那么第5节 施工流水段的划分施工流水段的划分原那么：以后浇带、沉降缝、施工缝为界划分流水段§3.5.1细格栅间和涡流沉砂池以沉降缝为界划分为两个流水段如图3-3所示.§3.5.2细格栅间和涡流沉砂池竖向施工段的划分以施工缝为界划分为3 个流水段如图3-4 所示§3.5.3二沉池底板、外墙水平施工流水段的划分：以设计施工后浇带为界划分为1、2、3、4、5 流水段，如图3-5 所示§3.5.4二沉池底板、中心导流筒、外池壁竖向施工流水段的划分：为便于施工又能保证工程质量，以水平施工缝为界划分四段如图3-6。
图3-6 二沉池底板、中心导流筒、外池壁竖向施工流水段的划分§3.5.5配水集泥井平面面积比拟小，仅竖向划分施工流水段，为便于安排施工，构造工程划分成3 个流水段如图3-7 所示§3.5.6污泥泵房施工流水段的划分：为保证地下室构造的整体性和抗渗性能，在水平面，地下室外墙作为一个整体的施工流水段，地下室柱墙作为一个流水段以水平施工缝为界划分为5 个流水段如图3-8第6节 分项工程施工总体思路§3.6.1混凝土工程根据本工程构造特点以及施工流水段划分后，二沉池底板和污泥泵房地下室一次浇筑混凝土量比拟大，每施工段浇筑混凝土量约60m3/次，其他各施工段一次浇筑混凝土数量都在20m3/次以，基于以上情况，进展以下安排：本工程各工程混凝土，均由现场自备搅拌站统一供给，并由混凝土运输车运至各工程本工程二沉池底板及污泥泵房地下局部一次浇筑混凝土用量大，此局部全部采用自拌混凝土，用汽车泵送至工作面其余均采用混凝土输送车运输到浇筑工作面，履带吊车吊运入模的方法§3.6. 2模板工程构造工程质量要求很高，而构造外观质量取决于模板的质量；模板的设计表达大型化、系列化、通用性、整体刚度大、易操作、施工方便快捷的特点，能保证混凝土具有较高的外观质量。
为此除二沉池池外模板采用全钢大模板外，其余构筑物根底、池〔墙〕壁、柱梁以600 系列新型组合钢模板为主局部配少量的小钢模和木模板，所有顶〔底〕板模板选用竹胶模板，碗扣式脚手架支承体系本工程所用大模板由金属构造厂设计加工，现场安装调试小异形木模板均现场制作§3.6.3钢筋工程根据钢筋工程总用量不大，但规格比拟多，施工现场比拟小的特点，钢筋的供给按方案分批进场，钢筋加工机械的选择表达快捷、高效原那么例如钢筋冷拉机械选用钢筋冷拉调直机，它集冷拉、调直、下料于一体，精度高，降低人工，无废料，用本机加工钢筋占地面积小等优点为最大限度降低半成品在现场积压，钢筋的进场速度，钢筋加工速度与施工速度保持同步所有各工程用钢筋均由加工厂统一加工，各工程分别绑扎的方法施工二沉池池壁及底板环形钢筋现场连接采用钢套筒连接为保证异形钢筋的加工准确度，在加工场放1：1 大样确定§3.6.4脚手架工程由于本工程构造空间构件体积比拟大，室脚手架选用构造刚度比拟大，施工快捷的碗扣式支承体系外脚手架选用钢管双排脚手架，外围用密目平安网封闭§3.6.5基坑排水工程本工程地下水位标高及根底底标高如表3-2 所示表3-2地下水位污泥泵房细格栅间涡流沉砂池二沉池配水集泥井中心筒基底(管基)中心筒外围根底底管基底69.1 ± 1~2m67.6m68.9m69.4m66.1m68.25m66.74m64.65地下水贮藏形式为潜水，根据地下水的贮藏特点及工程根底底标高确定基坑排水方法：〔1〕污泥泵房、二沉池中心筒及其管基、配水集泥井及其管基坑采用管井降水的方法。
〔2〕细格栅间、涡流沉砂池、二沉池、配水集泥井底板以上局部，底板较高，预计基坑涌水量很小，可采用基坑明排水第7节 施工机械的选择§3.7.1二沉池起重机的选择根据本工程的构造特点、各单位工程的布局和施工要求，二沉池在根底、主体阶段布置一台QUY50 履带起重机，起重机24h 运转，昼间安排支拆模板，绑扎钢筋，夜间辅助浇筑池墙混凝土底板一次浇筑混凝土约400m3，采用汽车泵送混凝土§3.7.2污泥泵房选用龙门架一座完成根底、主体阶段钢筋、模板等材料的垂直运输，位置见施工平面图§3.6.6.2 根底和主体阶段混凝土搅拌站的定位配置搅拌站的配置表达自动化，计量精度高，机械性能、产量相匹配，混凝土的生产均满足绿色环保施工要求为原那么为此，混凝土搅拌站选用散装水泥，砂、石、水泥、水均能自动计量混凝土搅拌站的设计生产能力30 m3/h混凝土搅拌站选用方圆集团提供的HZS25Z 组合式混凝土搅拌站如下列图3-9 所示说明：JS500 型混凝土搅拌机与PLD800 配料机组合，配置贮量20t 的水泥罐2 个如此配置混凝土搅拌站，装载骨料时可根据混凝土工程量的大小，灵活采用ZL15型装载机或人工上料；水泥通过螺旋输送机送到水泥称量斗，单独计量，配料搅拌集中控制。
§3.7.3施工平面布置§3.7.3.1 现场临建安排本工程现场临建立办公室，库房，职工宿舍职工宿舍和办公用房均采用轻钢构造复合保温板房；临建围墙采用钢制压型板围墙§3.6.7.2 现场材料储藏由于本工程施工可利用场地有限，大型钢筋、钢构造构件按进度方案随用随进，本工程二沉池底板每一施工段最大浇筑量220m3〔为使搅拌站的配置更趋经济合理，在浇筑二沉池底板时，其他工程混凝土暂停浇筑，以消减混凝土浇筑峰值〕混凝土搅拌站的最低配置按预设混凝土需用量计算，现场储藏220 m3混凝土材料用量，每立方混凝土水泥用量按370kg 计算，需水泥82t，实际水泥储存量为100t，砂子为200t，碎石300t，粉煤灰25t 足以满足拌制混凝土需要现场设2 个贮量50t 的水泥罐，存贮水泥§3.7.3.3 现场排水施工污水主要是混凝土搅拌站产生的在搅拌站外侧设计一套污水处理系统---三级沉淀池，经处理的水可再利用§3.7.3.4 现场临时道路规划由于本工程现场狭窄，在根底、主体施工期间，为便于大型车进出场，混凝土搅拌站砂石料场区、钢筋加工厂区和现场主路采用硬化地面地面做法素土夯实，铺C10 混凝土，以便于大型重载车进出场。
为便于钢筋的1：1 放样，钢筋加工场区安排钢筋放样场——长×宽=30×20 m；钢筋放样场地面浇100mm 厚C10 混凝土，外表抹平压光构造施工阶段组合模板、柱模板均在施工部位就近存放，以防止占用施工场区地面、道路室外回填土前，地坪以下管线在根底施工阶段同时安装、预埋，防止施工场区的重复开挖，占用施工场区施工现场原材料的进场、存放按施工进度方案有序进场，按施工平面图布置要求存放，大型构件最大限度地防止二次搬运§3.7.3.5 施工平面图〔见附页〕§3.7.4施工进度方案〔见附页〕本工程按2001 年4 月1 日开工，2001 年9 月27 日竣工，施工总工期180d第8节 资源配置§3.8.1各施工阶段劳动力需用量方案§3.8.1.1 污泥泵房劳动力需用量方案见表3-3表3-3工种根底阶段主体阶段装饰阶段收尾阶段备注钢筋工2010木工201061混凝土工882架子工666信号工33机械工444电工4661水暖工2261电焊工222抹灰工46201油漆工1162防水工4其他1010104总计84587210§3.8.1.2 二沉池及配水集泥井劳动力需用量方案二沉池及配水集泥井劳动力需用量方案 表3-4工种根底阶段主体阶段装饰阶段收尾阶段备注钢筋工3020木工202061混凝土工10102架子工666信号工33机械工884电工4661水暖工2261电焊工222抹灰工46201油漆工1162防水工4其他2020204总计1051048210§3.8.1.3 涡流沉砂池和细格栅间各阶段劳动力需用量方案见表3-5。
表3-5工种根底阶段主体阶段装饰阶段收尾阶段备注钢筋工2020木工203061混凝土工882架子工666信号工33机械工444电工4661水暖工2261电焊工222抹灰工46201油漆工1162防水工4其他2020204总计941087610§3.8.2施工机械需用量方案施工机械需用量方案 表3-6序号机械名称型号功率根底主体装饰进出厂日期1履带起重机QUY50128 kW1 台1 台----2001/4/011~2001/07/102龙门架13 kW1 台1 台1 台2001/06/01~2001/08/113混凝土搅拌机JS50013.5kW2 台2 台2 台2001/04/01~2001/09/154配料机PLD5005.5kW2 台2 台2 台2001/04/01~2001/09/155装载机ZL15A80kW1 台1 台1 台2001/04/01~2001/09/156弧形钢筋成型机Φ12～Φ251 台2001/04/01~2001/09/157钢筋调直机Φ6～Φ1210kW2 台2 台2001/04/01~2001/09/158钢筋切断机Φ6～Φ325.5kW2 台2 台2001/04/01~2001/09/159钢筋对焊机UL100100kVA1 台1 台2001/04/01~2001/09/1510电焊机BX30030kVA4 台4 台2001/04/01~2001/09/1511木工机床4.5kW2 台2 台2 台2001/04/01~2001/09/1512光电全站仪TPC-1S1 台1 台2001/04/01~2001/09/1513无线对讲机6 部6 部2001/04/01~2001/09/1514蛙式打夯机6 台6 台2001/04/01~2001/07/1015混凝土汽车1 台2001/04/01~2001/07/10输送泵16混凝土运输车MR45 型1 台1 台2001/04/01~2001/07/1017发电机200kVA1 台1 台2001/04/01~2001/07/1018水泵Φ755.5kW3 台2001/04/01~2001/07/10§3.8.3主要材料及构配件需用量方案表3-7序号名称单位数量备注1钢筋t1802混凝土49123板方材120§3.8.4.三大工具需用量方案表3-8序号工具名称规格根底主体装饰进出场日期1组合钢模板GZB60 系列2800 ㎡2000 ㎡2001/04/10~2001/07/102木模板702 ㎡2001/04/10~2001/07/103大钢模板86 系列280 ㎡2001/04/10~2001/06/144竹胶模板12 ㎜500 ㎡500 ㎡2001/04/10~2001/07/106快拆脚手架300t300t2001/05/01~2001/07/10钢架管300t500t100t2001/05/01~2001/09/13§3.8.5施工总用电量计算由于本工程在根底阶段用电量最大，施工电源的配置应以满足此阶段用电量为标准进展计算。
说明：两台钢筋对焊机不同时使用，以降低总负荷量室外照明用电量按40kW 计算施工用电总功率计算：P=1.1{[0.7 × (13+13.5 × 2+5.5 × 2+10 × 2+5.5 × 2+4.5 × 2+2.2 ×6+60)/0.65+0.6×(100+30×2)+40]}=324kVA选用324kVA 的供电电源可满足现场施工用电要求§3.8.6现场临时用水方案§3.8.6.1 施工用水量的计算如下：〔１〕施工用水量按最大浇筑混凝土用量计算：施工用水量 q1=k1∑Q1×N1×K2/(8×3600)式中未预计施工用水系数 k1=1.05最大日浇筑混凝土量Q1=220m3；用水定额N1=2100L/ m3；用水不均衡系数K2=1.5q1=1.05×220×2100×1.5×/(8×3600) =25.26(L/s)因施工机械用水量少，不计q2〔２〕施工现场生活用水量：生活用水量q3=p1×N3×K4/(t×8×3600)上式中施工现场顶峰人数p1=270 人；生活用水量定额N3=40 L/〔人×d〕；用水不均衡系数K4=1.4每天工作班数：t=1q3=270×40×1.4/(1×8×3600)=0.525(L/s)。
〔３〕生活区用水量：因本工程全部职工均进入施工现场，昼间生活区人数较少，故生活区用水量不计，q4=0〔４〕消防用水量：本工程施工现场和生活区远小于250000 m2，的规定，故消防用水q5=10(L/s)〔５〕总用水量计算，因现场面积小于250000 m2，而q1 +q2+ q3+q4 =25.25+0+0.525+0 =25.775> q5=10；故取总用水量Q= q1 +q2+ q3+q4=25.755(L/s)〔６〕主干管供水管径计算:施工用水经济流速ν=1.3 m/s.主供水干管供水管径：D=((4Q/( π× ν×1000))1/2={[×25.755/(π×1.3×1000)]/2=0.158 m，取D=150 ㎜§3.8.6.2 给水系统管网设计：施工用水水源由建立单位提供至施工现场Φ150 市政给水管，可满足施工生产、消防和职工生活用水要求施工现场设Φ75 环形消防管网，沿建筑物周围设地下式消火栓生活区设Φ32 的给水支管可满足职工生活用水要求排水系统：现场设Φ200 铸铁排水管，将生产生活用水排入市政排水管网混凝土搅拌站设一个三级沉淀池，污水经沉淀处理后再利用，或排入市政管网。
第9节 施工准备§3.8.1技术准备§3.9.1.1 开工前组织施工技术人员仔细阅读施工图及相关文件，认真领会设计意图，组织一次图纸交底§3.9.1.2 由工程技术负责人组织编制本工程施工组织设计，总公司审批；根据ISO9002-1994 贯标程序标准的要求编制本工程"质量方案"§3.9.1.３根据本工程的特点，对本工程所有特殊工种进展一次全面培训考核；对本工程涉及的如下新材料，新工艺进展培训：〔1〕防水混凝土施工工艺〔2〕大模板施工工艺〔3〕钢筋套筒冷挤压连接施工工艺§3.9.2.生产准备§3.9.2.1 劳动力进场，临建原材料、三大工具进场，临建施工§3.9.2.2 根底施工阶段的施工机械进场并完成安装、调试第四章 主要分局部项工程施工方法第1节 施工放线§4.1.1二沉池和集泥结合井工程，采用光电全站仪以极坐标中心定位，测量放线定位；污泥泵房、涡流沉砂池和细格栅间工程均采用直角坐标法测量放线定位平行于建筑物主轴线建立平面控制网，作为施工放线的依据，在控制网上用直角坐标法，测定建筑物轴线位置§4.1.2建立高程控制网：根据建立单位提供的高程点引至施工现场，设立三个高程控制点，每次引测闭合差在允许围。
§4.1.3放线程序图4-1§4.1.4楼层竖向标高传递程序图4-2§4.1.5轴线网竖向投测每层轴线基准控制网上设四个控制点，用经纬仪投测到施工层，建立轴线矩形控制网，每层放线时，首先校核轴线网闭合差，闭合差满足要求，再放建筑细部轴线§4.1.6高程的竖向传递：楼层高程的传递，用钢卷尺从±0.000 基准线量取4 个点到作业层，当4 个点的高差小于3 ㎜，以其平均点高程作为基准线第2节 构造工程施工方法§4.2.1根底工程施工顺序图4-3§4.2.2主体工程施工顺序图4-4§4.2.3基坑降水二沉池、集泥井和污泥泵房基坑降水，采用管井降水方法，管井深度根据实际地下水位和预埋管基底标高确定，二沉池、集泥井由于降水面积较小，井深以低于预埋管基底设计标高1～1.5m 为宜污泥泵房降水面积较大，井深以低于基底设计标高2～3m 为宜二沉池、配水集泥井和污泥泵房基坑排水管井布置如图4-5 所示§4.2.4土方开挖和护坡土方开挖量如表4-1污泥泵房二沉池集泥结合井涡流沉砂池细格栅间10885487×2653575235本工程土方开挖量13525，土方开挖采用2 台反铲挖掘机开挖，4台20t 汽车外运土方；全部土方运抵现场指定存贮处，以便回填土方；每天开挖土方按1000计算，需约14d 完成土方开挖工作。
基坑边坡控制采用1：0.5 放坡，以机械开挖为主，人工清理基槽辅修边坡，根据工程的基坑的设计深度，拟分一次开挖到设计基底标高以上0.2 m,以下0.2m 土方由人工开挖开挖过程中，测量人员全程跟踪挖掘机测量，控制其开挖深度，防止漏挖和超挖由于本工程根底和主体跨雨期施工，并且年降水量大、多集中在6-7月份，为提供一个良好的施工环境，所有基坑边坡采用配筋网喷射混凝土护坡，钢筋φ6300，喷射混凝土30mm 厚§4.2.5钢筋工程本工程钢筋用量比拟大，绝大多数为异形钢筋，需通过放大1：1 样确定实物形状，因此所有钢筋均现场集中加工，运抵施工作业面绑扎§4.2.5.1 钢筋连接在钢筋加工厂，钢筋直径Φ>16 时，钢筋连接采用闪光对焊接长，钢筋直径Φ<16 时，钢筋的接长按绑扎搭接的方法接长配料施工作业面钢筋的连接：柱、墙钢筋直径Φ>16 时，采用电渣压力焊连接：二沉池池壁环形钢筋采用钢筋套筒连接钢筋直径Φ<16 时，钢筋的接长按绑扎搭接的方法连接§4.2.5.2 钢筋绑扎钢筋绑扎前，须仔细阅读施工图纸，检查成型钢筋的种类、型号、尺寸，完全满足图纸及绑扎作业面要求时方可进展绑扎绑扎钢筋时，按控制线要求，先绑扎构造钢筋特征部位〔暗柱、角柱、预留洞口等〕，此部位钢筋在三维空间的位置准确时，方可绑扎一般部位的钢筋。
钢筋绑扎完成后，于柱、墙、梁钢筋上安装与保护层厚度相对应的塑料限位卡，限位卡纵横向900mm，经小组自检、交接检、专检合格后，完成隐蔽验收，方可进入下一施工段§4.2.6模板工程模板体系分为以下三种类型§4.2.6.1：二沉池外墙模板采用新型全钢大模板配模板按每个池的1/4用量配制模板，因使用大模板，池壁上的39 根挑梁不能与池墙同时支模浇筑，为此需在大模板上预留挑梁安装口，用于预埋挑梁钢筋全钢大模板及预留安装挑梁模板如图4-7 所示全钢大模板板面为6mm 厚钢板，边框、次梁用8mm[钢制作，主梁—加固用主桁架用∟45×5 角钢大模板用φ16 螺栓固定池外挑檐板用木模板另行配制中心筒体采用一次性木模板木模板板面包0.75mm 厚黑薄钢板二沉池第一水平施工缝以下池壁采用特制定型钢模板，φ48×3. 5 钢管"U〞形卡固定模板下安装"H〞形托架，以保证模板底标高准确如图4-8§4.2.6.2 涡流沉砂池、细格栅间、污泥泵房和配水集泥井均采用60 系列组合钢模板支模，Φ48×3.5 钢管龙骨，M12 螺栓紧固涡流沉砂池锥形漏斗局部支模如图4-9*所示，模板均为30mm 厚木模板外加50×70300 木龙骨对拉螺栓布置M12600。
梁模板：本工程梁模板采用本框竹胶模板；模板根据梁的高度定制楼层板模板：楼层板支模采用12 ㎜竹胶板支模；模板次肋采用50×100 木楞，间距300～450 ㎜，主肋采用100×120 木楞，布置间距900㎜，主、次肋选取优质松木楼板支承采用碗扣式脚手架支承体系如图4-10 所示水池及污泥泵房地下室外墙模板支模如图4-11 所示，加固模板用的螺栓为2M12，机制梯形螺纹，中间盲螺母设Ф80×2 止水翼环§4.2.7混凝土工程混凝土的各项技术指标如表4-12 所示表4-12种类强度/抗渗坍落度〔㎜〕初凝时间〔H〕水泥种类掺合料膨胀剂掺量UEA-3碱含量(kg/)泵送混凝土C25/S6120～140≥6≥32.5Ⅱ级12%～14%≤2.1混凝土C20/C25/S660～80≥3≥32.5Ⅱ级/§4.2.7.1 二沉池底板及池墙混凝土浇筑顺序：底板及池墙以后浇带为界共划分为5 个施工流水段，底板及池墙混凝土浇筑顺序如图4-12 示§4.2.7.2 混凝土的浇筑二沉池底板及污泥泵房地下室选用汽车混凝土输送泵的R=37m 加长布料杆布料因二沉池底板每一施工段浇筑量400m3，采用混凝土输送泵分段浇筑，浇筑路线如图4-13 所示；混凝土产量30 m3/h，需浇筑约14h。
混凝土初凝时间理论值6h，因受气候的影响，实际凝结时间约3h选用1 台混凝土输送泵，每段浇筑总长度按12 m 计算，底板混凝土折算厚度按0.65 m 计算，每段混凝土浇筑的最大宽度：30×3/(12×2×0.65)≤ 5.76 m；各流水段中当每浇筑一小流水段混凝土的浇筑宽度不超过5.76m 时，不会出现施工冷缝§4.2.7.3 混凝土的养护混凝土终凝前，用木抹抹压两遍，最后一遍用铁抹压光；混凝土浇筑12h 后开场养护底板混凝土养护，可沿底板后浇带或边沿围堰150 ㎜高蓄水养护，蓄水深度不少于50 ㎜，养护期限不少于14d池/墙混凝土的养护：混凝土拆模后，覆盖一层湿润麻袋布，外用塑料薄膜封闭，养护期限不少于14d养护期在池/墙顶洒水，保持池壁混凝土外表处于湿润状态§4.2.8水池试水§4.2.8.1 当具备以下条件时可进展充水试验：〔１〕当水池混凝土强度到达设计强度〔２〕池防水砂浆未抹灰〔３〕外围土方回填前§4.2.8.2 水池充水：本工程所有水池试水分四次进展，第一次充水到池底第一水平施工缝以上100 ㎜当无渗漏时，充水到设计水深的1/3；第三次充水到设计水深的2/3；第四次充水到设计水深。
充水水位上长速度不超过2m/h，想邻的两次充水间隔时间不小于24h充水测读24h 的水位下降值计算渗水量，在充水过程中和充水后，对水池做外观检查当发现渗水量较大时，停顿充水待处理前方可继续充水§4.2.9外防水工程防水砂浆抹灰：本工程所有水池外抹20mm 厚防水砂浆§4.2.9.1 原材料〔１〕水泥：选用32.5 普通硅酸盐水泥〔２〕砂：粒径0.5～3 ㎜粗砂，含泥量小于2%〔３〕外加剂：膨胀剂UEA-3§4.2.9.2 施工方法本工程防水砂浆应用刚性外加剂多层做法防水层施工方法施工顺序如图4-14 所示配合比：〔水泥+UEA-3〕：砂=1：2〔UEA-3 占水泥重量的3%〕基层修补：在水池墙外壁上剔出止水螺栓限位卡后，经充分湿润后，用同强度等级的干硬性细石混凝土嵌填密实，外表抹平防水层的养护方法同水池混凝土的养护方法第3节 装饰工程施工方法§4.3.1装饰工程施工顺序§4.3.1.1 层面工程施工顺序如图4-15 所示§4.3.1.2 污泥泵房外墙装饰施工顺序如图4-16 所示第五章 质量保证措施第1节 工程质量标准本工程严格按照"建筑安装工程质量检验标准评定统一标准"〔GBJ300-88〕的有关要求，现行质量评定标准和施工技术规进展质量检查评定。
工程质量目标：单位工程省级优良分部工程预控质量目标如下表5-1 所示表5-1分部工程根底主体装饰门窗屋面楼地面电气设备质量等级优良优良优良优良优良优良优良优良优良率100%工程观感评分在87 分以上第2节 特殊过程及关键工序依据我公司质量程序文件，本工程的根底混凝土自防水定为特殊过程；定位放线、模板工程、混凝土工程、钢筋工程和屋面防水为关键过程，工程部依据我公司质量程序文件对上述施工过程进展监控第3节 质量保证体系我公司是通过ISO9002 国际质量认证的企业，我们的质量方针是"质量第一，科学管理，信守合同，用户满意〞在施工中精心组织，精心施工，创一流的管理，一流的施工质量，强化质量意识为此我公司依据ISO9002-1994 标准，建立工程质量保证体系和质量管理程序，对工程施工进展严格的质量控制质量保证体系如图5-1 所示图5-1第4节 质量保证措施§5.4.1质量管理程序过程质量执行程序〔如图5-2 所示〕工程质量保证程序〔如图5-3图5-3〔3〕工程质量预控程序本工程的模板、钢筋、混凝土的质量预控程序图5-4、图5-5、图5-6所示§5.4.2组织管理保证措施本工程的质量要求高，质量预控目标:单位工程省级优良。
因此，在工程施工过程中，严格执行公司的质量管理程序，建立各级岗位责任制，对工程进展全方位的质量管理在施工过程中明确分工，落实责任，并建立质量奖惩制度，将各项规章制度落到实处§5.4.3质量控制程序第5节 技术保证措施我公司在创优活动中取得了优异的成绩，历年来一直参加各种创优质工程活动在实践工作中，摸索出了我们自己的一条创优成功之路，掌握了一整套利用先进施工技术和工法创立优质工程的先进经历，尤其是在以往的抗渗混凝土施工方面积累了更加成熟的经历§5.5.1模板工程技术保证措施为到达"省级优良〞的目标，使混凝土构造外观到达清水混凝土的要求—混凝土外外表光滑而又密实在满足构造抗渗要求的前提下，为保证外抹灰粘结结实，本工程的二沉池大模板采用全钢大模板并且大模板的板面选用6mm 厚花纹钢板；污泥泵房楼板使用竹胶模板，二沉池中心筒使用定型木制筒模，楼梯使用定型全钢模板，地下室墙体使用新制60 系列组合钢模板经过几年来多个工程的实践，我公司在墙体全钢大模板的使用上总结了一整套经历，全钢大模板的使用既可以保证墙体构造的清水混凝土效果，不易变形，而且易于管理、运输、存放、周转，操作方便全钢大模板和组合钢模板的设计、加工、运输、组装和使用各环节高起点，严要求，严把质量关；模板的设计、加工组装、调试均应满足本工程质量要求标准。
模板的验收标准如表5-2 所示表5-2工程曲率半径几何尺寸对角线差螺栓孔位置板面高度板面翘曲允许偏差+2mm-2mm3mm±1.5mm±3mm2/1000测量工具钢尺钢尺钢尺钢尺钢尺对角拉线全钢大模板选用6mm 厚钢板加工制作，便于加工和拼装，便于清理和支拆，而且接缝严密，不错台、不漏浆、混凝土外表光洁模板撤除后，要及时将外表去除干净，进展修理，刷机油进展保养竹胶模板选用加厚12mm 竹胶模板，刚度较好竹胶模板要在裁口处涂刷封边漆进展保护，以防裁口处生毛边，或者吸水膨胀、松散变形，从而影响模板拼缝质量，缩短模板的使用寿命预留洞口采用自制定型木模板，外罩竹胶模板，框加固定撑，防止模板变形预留洞口模板和竹胶板，撤除以后，要及时清理外表，涂刷脱模剂为保证涡流沉砂池与细格栅间橡胶止水带的安装位置准确，保护橡胶止水带采取以下措施〔如图5-7 示〕⑴沿止水带安装ф12 固定支架，并用钢线沿止水带外缘绑扎⑵外露止水带用木板保护有水池池壁的模板均使用如图5-8 示的螺栓，它是一种可重复利用的工具式紧固件，具有紧固、限位、防水于一体，安装撤除方便，不需切割螺栓，螺栓只有带止水翼的中心螺母留在已浇筑的混凝土中。
为保证其优良的止水性能，在中心螺母上焊接有Φ80×2 的止水板，水池上撤除螺栓后，用1：2 干硬性水泥砂浆嵌填密实，外表压光，并随池体养护本工程吊模均采用"H〞形固定支架如图5-8，它具有加固、支承控制模板底标高，又能对池〔墙〕两侧模板限位的三重作用§5.5.2钢筋技术保证措施§5.5.2.1 钢筋存放和试验钢筋进场要严把质量关，钢筋料场要分批量、分型号、分级别堆放，垛底用木方垫起，每垛钢筋前立标识牌，标明钢筋的直径、级别、厂家、复试报告单号，钢筋要及时做复试，试验合格的钢筋才能投入生产使用§5.5.2.2 钢筋连接：构造楼板的梁板钢筋下铁接头应设在梁板一端，上铁应设在跨中部位；对于墙体及暗柱钢筋，接头应设在板上受力钢筋的接头要相互错开，对于绑扎接头任何一个接头中心至1.3 倍搭接长度围，有接头的受力钢筋截面面积占受力钢筋总截面的允许百分率：受拉区25%，受压区50%钢筋的搭接长度不小于钢筋直径的45d，且搭接长度不小于300电渣压力焊接头，从任一接头中心至长度为45 倍钢筋直径且不小于500mm 的区段围，有接头的受力钢筋的截面面积占受力钢筋总截面面积的允许百分率，应符合以下要求：受拉区不大于75%，受压区不限制。
§5.5.2.3 防止钢筋位移措施：底板钢筋：底板钢筋绑扎前，先要在底板垫层上弹出各轴线、墙体边线、柱边线、梁边线，然后弹出底板钢筋双向间隔线，钢筋绑扎时，依线摆放，以保证其位置和间距准确底板下层筋绑扎完后，钢筋下加35mm 厚的水泥砂浆垫块，然后，摆放支撑上层钢筋的马凳，马凳采用φ16 钢筋制作，双向间距1000mm，以保证能支撑上层钢筋处于准确的位置，上层钢筋摆放时，先在已绑扎完的梁钢筋上划出底板双向钢筋间距，以保证钢筋的位置和间距墙体钢筋：墙体的底板插筋，要依墙体控制线安装，并要临时固定于底板上筋上，浇筑混凝土时采用水平定距框固定其位置和间距，混凝土浇筑完毕后再撤除下来具体做法见图5-9池/墙体钢筋在绑扎时，先要绑扎好暗柱钢筋，在其上划出墙体钢筋的竖向间距线，墙体部位设置竖向梯子筋具体做法见图5-10 所示：§5.5.3混凝土技术保证措施§5.5.3.1 混凝土供给保证措施本工程二沉池、污泥泵房等全部使用自拌混凝土，要求抗渗混凝土配合比经向建筑科研院技术咨询，进展多组抗渗试验比照后，再优选混凝土配合比，技术要求包括混凝土的强度、抗渗等级、缓凝要求、施工外加剂要求等后台混凝土搅拌站严格按配合比要求配制混凝土，认真履行职责。
§5.5.3.2 混凝土泵送运输混凝土使用泵送运输，严格控制混凝土的坍落度，保证混凝土泵送的顺利进展现场由专人负责进展挪、接泵管的工作，做到混凝土及时供给现场准备一台备用输送泵，保证浇筑混凝土过程中，不因输送泵损坏而影响施工顺利进展§5.5.3.3 混凝土浇筑振捣混凝土浇筑质量，是确保混凝土工程部质量和观感质量的关键工序，在浇筑过程中要严格执行规规程，落实"三检制〞浇筑混凝土前，要认真检查模板、钢筋是否合格，做好预检和隐检，检查预留、预埋的情况是否符合要求对施工中容易产生露浆、错台、接槎处夹杂物、门窗洞口变形移位、钢筋保护层过大或者露筋等地方，要有专人负责处理，并在浇筑过程进展监视混凝土浇筑入模方式采用泵管直接入模，当浇筑墙体混凝土，自由高度超过2m 时，混凝土要经串筒注入模板，保证混凝土拌合物落下高度不大于2m，防止根部混凝土产生离析现象混凝土采用分段分层浇筑，应有专人负责进展监控，使用标尺杆控制下料厚。
