PCB废水处理技术课件

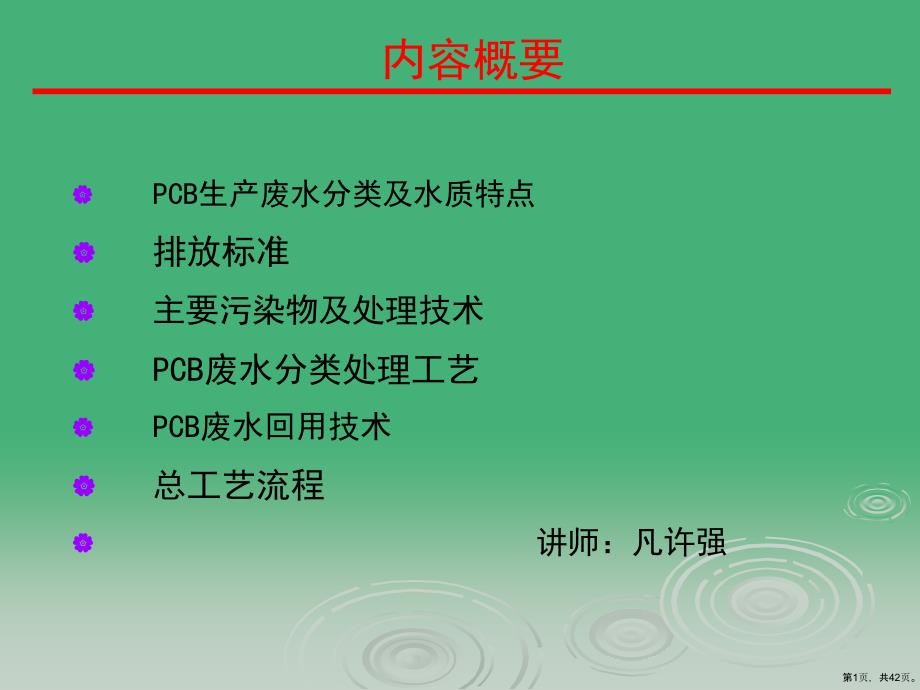

PCB生产废水分类及水质特点|排放标准|主要污染物及处理技术|PCB废水分类处理工艺|PCB废水回用技术|总工艺流程|讲师：凡许强内容概要第1页，共42页PCB生产废水分类及水质特点PCB废水主要分为废水、废液二大部分：磨板清刷水(磨板废水)一般清洗水 有机废水 络合废水电镀铜清洗水 含镍清洗水含氰废水酸性废液、除油废液、化学铜废液、膨胀废液、高锰酸盐废液、蚀刻液 碱性废液、活化废液、微蚀废液、等等第2页，共42页废水种类主要来源水质特点1 1磨板清刷水 钢板磨刷线；表面处理；陶瓷磨板线等含铜粉、火山灰2 2一般清洗水 内外层前处理线；内外层DES线；沉铜线；阻焊处理线；OSP和地坪清洗等含离子态铜，一般呈酸性3 3有机废水 DES线的显影、去膜、湿膜显影、湿膜翻洗等的清洗水；棕化线；前处理线和阻焊显影有机物含量高4 4络合废水沉铜电镀MCP垂直电镀线；主要是化学沉铜及其清洗水、碱性蚀刻清洗水、棕化后水洗；含铜络合物和；PCB生产废水分类及水质特点第3页，共42页废水种类主要来源水质特点5 5电镀铜清洗水 电镀铜工段的清洗水；主要含CuSO4 6 6含镍清洗水电镀镍、化学镍的清洗水；沉银后的清洗水 含镍；水量不大7 7含氰废水沉金线上金缸后的清洗水 含氰、毒性、量小PCB生产废水分类及水质特点说明：若不考虑废水回用，磨板清刷水和电镀铜清洗水则可归入一般清洗水。

第4页，共42页废液种类主要来源废液特点去向1 1酸性废液 内外层前处理线；内外层DES线；棕化线；沉铜线；阻焊处理线；OSP和地坪清洗等酸性强，含一定量铜和COD废酸池2 2除油废液沉金线；OSP；沉银线；沉锡线；内层前处理线；棕化线；沉铜线COD高；酸性有机废水池3 3化学铜废液 沉铜线含铜，浓度高络合废水池4 4膨胀废液沉铜线COD高有机废水池5 5高锰酸盐废液沉铜线COD高有机废水池PCB生产废水分类及水质特点第5页，共42页废液种类主要来源去 向6 6酸性蚀刻液 内外层DES线；单独收集，委外处理7 7碱性废液沉锡线8 8含锡废液 沉锡线9 9OSP废液沉铜线1010活化废液沉铜线；沉金线1111含镍废液沉金线1212微蚀废液内外层前处理线；沉铜线；棕化线；减铜线；阻焊前处理线；沉金线；沉银线；OSP1313含银废液沉银线1414含金废液沉金线PCB生产废水分类及水质特点第6页，共42页废水种类水量pHCOD(mg/L)铜(mg/L)去 向清刷废水2472520线上处理回用一般清洗水354515035综合废水池电镀铜清洗水25%511800-有机废水池络合废水831120080络合废水池含氰废水少量-含氰废水池含镍废水少量-含镍废水池PCB生产废水水质、水量v注：清刷废水或称为磨板水、刷板水第7页，共42页。

废水种类水量pHCOD(mg/L)铜(mg/L)去向有机废液少量1310000150005有机废液池高铜废液少量-500900络合废水池高酸废液少量15007.5，能使出水Cu2+9.5，可达标1.0mg/L络合镍的处理络合镍的处理化学镀镍中有次磷酸、亚磷酸、次亚磷酸，会形成络合镍无机络合剂，简单的化学氧化可破坏其结构主要污染物处理技术Ni的去除第26页，共42页传统的氯碱法传统的氯碱法CN+ClO-+H2OCNCl+2OH CNCl+2OHCNO+Cl+H2OCNO+3OCl+H2O2CO2+N2+3Cl+2OH完全氧化段完全氧化段不完全氧化段不完全氧化段 主要污染物处理技术CN的去除第27页，共42页如前所述分为七类：如前所述分为七类：磨板清洗水；一般有机废水；有机废水；络合废水；电镀铜清洗水；含镍废水；含氰废水；废水分类处理工艺第28页，共42页v磨板清洗水的处理在各磨板线旁安装铜铜粉粉回回收收机机，一方面可直接回用废水，另一方面回收铜磨板清洗水磨板清洗水在线铜粉回收装置在线铜粉回收装置回用到车间回用到车间沉淀过滤沉淀过滤废水分类处理工艺第29页，共42页一般清洗水处理工艺一般清洗水一般清洗水二级二级pH调整调整沉淀池沉淀池混凝反应池混凝反应池生物处理池生物处理池二沉池二沉池排放池排放池废水分类处理工艺第30页，共42页。

采用：酸析厌氧+好氧工艺去除COD；好氧工艺采用投药式活性污泥法”；混凝沉淀控制铜离子浓度有机废水处理工艺有机浓液酸析槽pH调整池混凝气浮池混凝沉淀池厌氧池活性污泥池沉淀池一般有机废水排放废水分类处理工艺第31页，共42页v生化处理系统的特点：废水分类处理工艺1、具有同时去除COD、铜、氨氮三大功能2、利用微生物破坏鳌合剂和络合剂，使其失去鳌合、络合能力，释放铜离子3、利用厌氧菌将SO42还原成S2，生成CuS沉淀；4、利用活性污泥的硝化作用去除水中的氨氮5、采用“投药式活性污泥法”，防止污泥膨胀，微生物不受油墨颗粒的影响第32页，共42页生化厌氧系统采用上流式厌氧污泥床工艺(UASB工艺)特点：完整的厌氧过程酸化+甲烷化，COD去除率高同时改善污水好氧可处理性能厌氧具有破坏络合物及鳌合物化学结构的作用利用厌氧菌将SO42还原成S2，生成CuS 沉淀有效控制好氧池中和排放水的Cu浓度废水分类处理工艺第33页，共42页v好氧方法对比项 目投药活性污泥法接触氧化法处理效果效果好较好可恢复性好，外源性接种，启动快，易修复差，内源性接种，多任其自然，难修复铜的富积通过排泥控制铜的浓度，避免产生富积铜会富积与填料上，毒害微生物运行管理简单复杂、油墨颗粒易结团维护检修基本无23年更换一次填料，维修费用很高，劳动强度很大；更换填料时需停止生产20-30天，污水外排造成严重污染；曝气系统不易维修。

废水分类处理工艺第34页，共42页络合废水的处理络合废水的处理采用铁盐“屏蔽”或Na2S的方法去除大部分的络合铜；控制进入生化系统的铜的浓度利用生化法去除剩余的络合铜及鳌合铜；同时去除COD络合废水破络反应池沉淀池pH调节池混凝反应池生物处理系统废水分类处理工艺第35页，共42页含铜量较高，COD很低经过化学混凝沉淀之后再进反渗透系统，出水回用到电镀生产线v电镀铜清洗水的处理电镀铜清洗水的处理电镀铜清洗水PH调整池反渗透装置中间水池回用到车间废水分类处理工艺第36页，共42页采用化学沉淀法除镍v含镍废水的处理含镍废水的处理含镍废水含镍废水PH调整池调整池一般清洗水调节池一般清洗水调节池氧化混凝沉淀池氧化混凝沉淀池废水分类处理工艺第37页，共42页v含氰废水的处理含氰废水的处理采用碱性氯化法，两级破氰回收金回收金含氰废水含氰废水离子交换树脂离子交换树脂二级破氰二级破氰一级破氰一级破氰络合废水调节池络合废水调节池废水分类处理工艺第38页，共42页v废水回用处理单元v预处理：预处理：多介质过滤器：去除悬浮固体颗粒和胶体物质；活性炭过滤器：去除有机物和游离氯，防止膜污染；保安过滤器：截留更微小的悬浮物胶体物，保护RO膜；膜元件膜元件：采用海德能海德能或陶氏化学陶氏化学公司产品。

回用原则：回用原则：优先采用低浓度废水作为回用水水源如低浓度清洗水、电镀铜废水等)废水分类处理工艺第39页，共42页总工艺流程达标排放达标排放磨板废水池磨板废水池电镀废水池电镀废水池综合废水池综合废水池络合废水池络合废水池有机废水池有机废水池含氰废水池含氰废水池含镍废水池含镍废水池在线铜粉收集在线铜粉收集pH调节调节混凝沉淀混凝沉淀破络破络酸析酸析二级破氰二级破氰氧化混凝沉淀氧化混凝沉淀回用到车间回用到车间RO系统系统好氧系统好氧系统混凝沉淀混凝沉淀混凝沉淀混凝沉淀厌氧系统厌氧系统回用到车间回用到车间络合废水池络合废水池综合废水池综合废水池pH回调回调第40页，共42页按水质特点分类；按水质特点分类；磨板清洗水线上回收铜；磨板清洗水线上回收铜；有机废水采用有机废水采用“厌氧厌氧+投药式活性污泥投药式活性污泥”技术技术1.1.利用生化法去除剩余的络合铜及鳌合铜；同时去除利用生化法去除剩余的络合铜及鳌合铜；同时去除CODCOD和氨氮；和氨氮；2.2.控制进入生化系统的铜的浓度；控制进入生化系统的铜的浓度；络合废水采用铁盐络合废水采用铁盐“屏蔽屏蔽”或或NaNa2 2S S的方法去除络合铜；的方法去除络合铜；电镀铜清洗水调电镀铜清洗水调pHpH后进后进RORO系统；系统；现场控制、中央集中控制、现场控制、中央集中控制、PLCPLC工控机联合控制等三级工控机联合控制等三级控制系统；控制系统；总工艺流程第41页，共42页。

深圳市宇众环保科技有限公司电话：电话：电话：电话：86-0755-2987370886-0755-29873708传真：传真：传真：传真：0755-298737080755-29873708移动电话：移动电话：移动电话：移动电话：1802534648818025346488地址：地址：地址：地址：广东省深圳市宝安区沙井镇上寮广东省深圳市宝安区沙井镇上寮广东省深圳市宝安区沙井镇上寮广东省深圳市宝安区沙井镇上寮5 5区新沙路丰区新沙路丰区新沙路丰区新沙路丰盛大厦盛大厦盛大厦盛大厦808808网址：网址：网址：网址：;;邮箱：邮箱：邮箱：邮箱：第42页，共42页。
