道路勘测设计课程设计

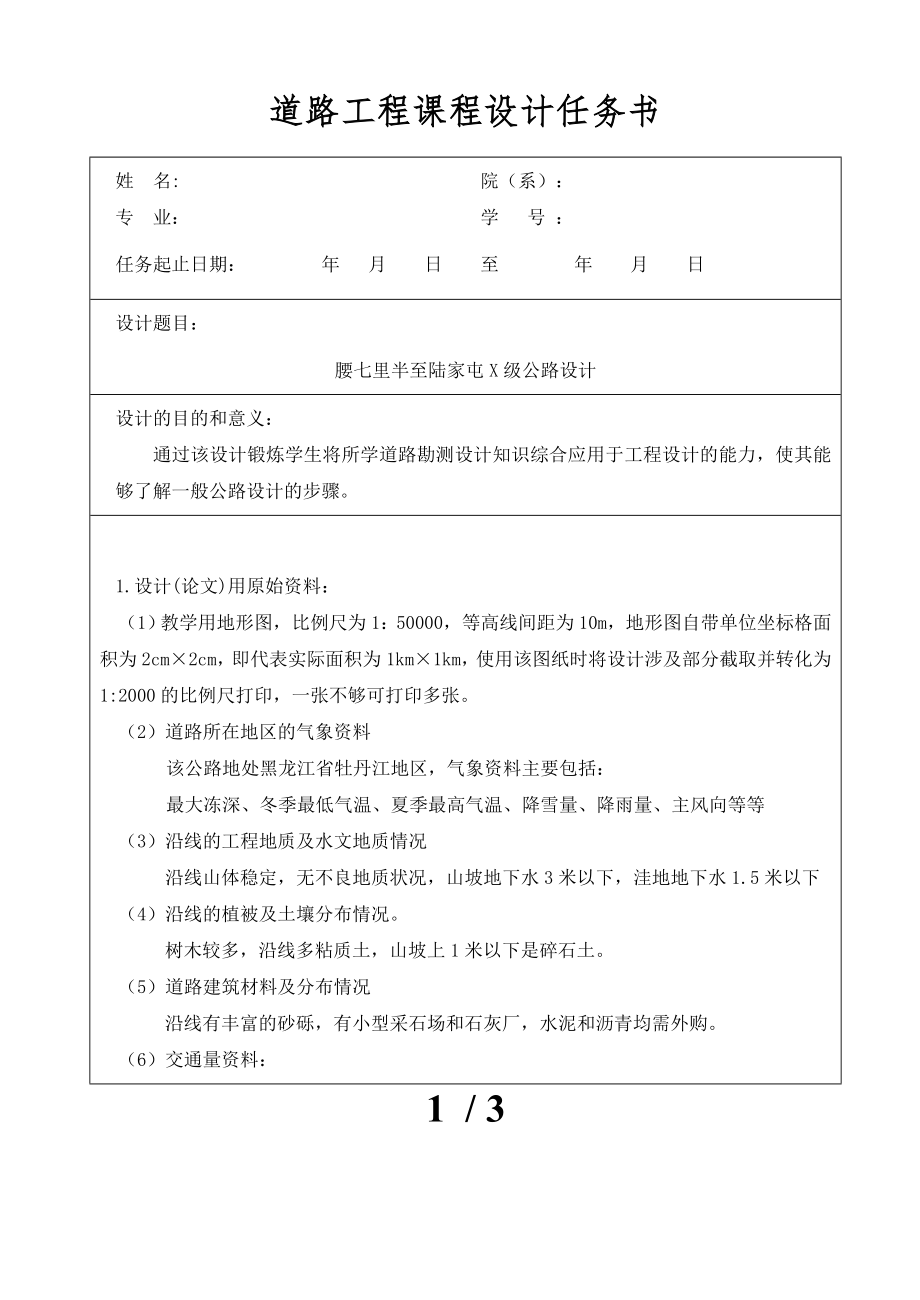

道路工程课程设计任务书姓 名: 院（系）： 专 业： 学 号 ：任务起止日期： 年 月 日 至 年 月 日设计题目：腰七里半至陆家屯X级公路设计设计的目的和意义：通过该设计锻炼学生将所学道路勘测设计知识综合应用于工程设计的能力，使其能够了解一般公路设计的步骤1.设计(论文)用原始资料：（1）教学用地形图，比例尺为1：50000，等高线间距为10m，地形图自带单位坐标格面积为2cm×2cm，即代表实际面积为1km×1km，使用该图纸时将设计涉及部分截取并转化为1:2000的比例尺打印，一张不够可打印多张2）道路所在地区的气象资料该公路地处黑龙江省牡丹江地区，气象资料主要包括：最大冻深、冬季最低气温、夏季最高气温、降雪量、降雨量、主风向等等（3）沿线的工程地质及水文地质情况沿线山体稳定，无不良地质状况，山坡地下水3米以下，洼地地下水1.5米以下（4）沿线的植被及土壤分布情况树木较多，沿线多粘质土，山坡上1米以下是碎石土。

5）道路建筑材料及分布情况沿线有丰富的砂砾，有小型采石场和石灰厂，水泥和沥青均需外购6）交通量资料：① 近期交通量（交通量自拟，计算后所得道路等级最好为二级或三级）② 交通增长率： 5% ③ 道路必经点: 起点 腰七里半 终点 陆家屯 中间控制点无要求 ④ 其它： 无 2.技术要求与主要内容：（1）根据交通量确定道路等级，以及道路车道数和车道宽度，并绘制标准横断面图（包含路堤和路堑）（2）根据道路等级、地形及平纵曲线结合原则进行图上定线（3）进行平面曲线和竖曲线的要素计算（不进行逐桩坐标计算），并绘制平面曲线图和竖曲线图（4）绘制关键控制点横断面图（理论要求每20m～50m一个横断面图，此处要求绘制20个横断面即可，横断面位置自选，但应包括路堤、路堑、曲线渐变段和曲线段）（5）利用竖曲线图及地形图，进行填挖土方工程量的简单估算，力求填挖平衡，且工程量较小3.课程设计完成所包含内容：（1）设计说明书（2）标准横断面图（3）平曲线图（4）竖曲线图（5）控制点横断面图4.参考文献：（1）《道路工程》（2）《道路勘测设计》（3）公路工程技术标准（4）公路路线设计规范指导教师意见：指导教师：年 月 日3 / 3。
