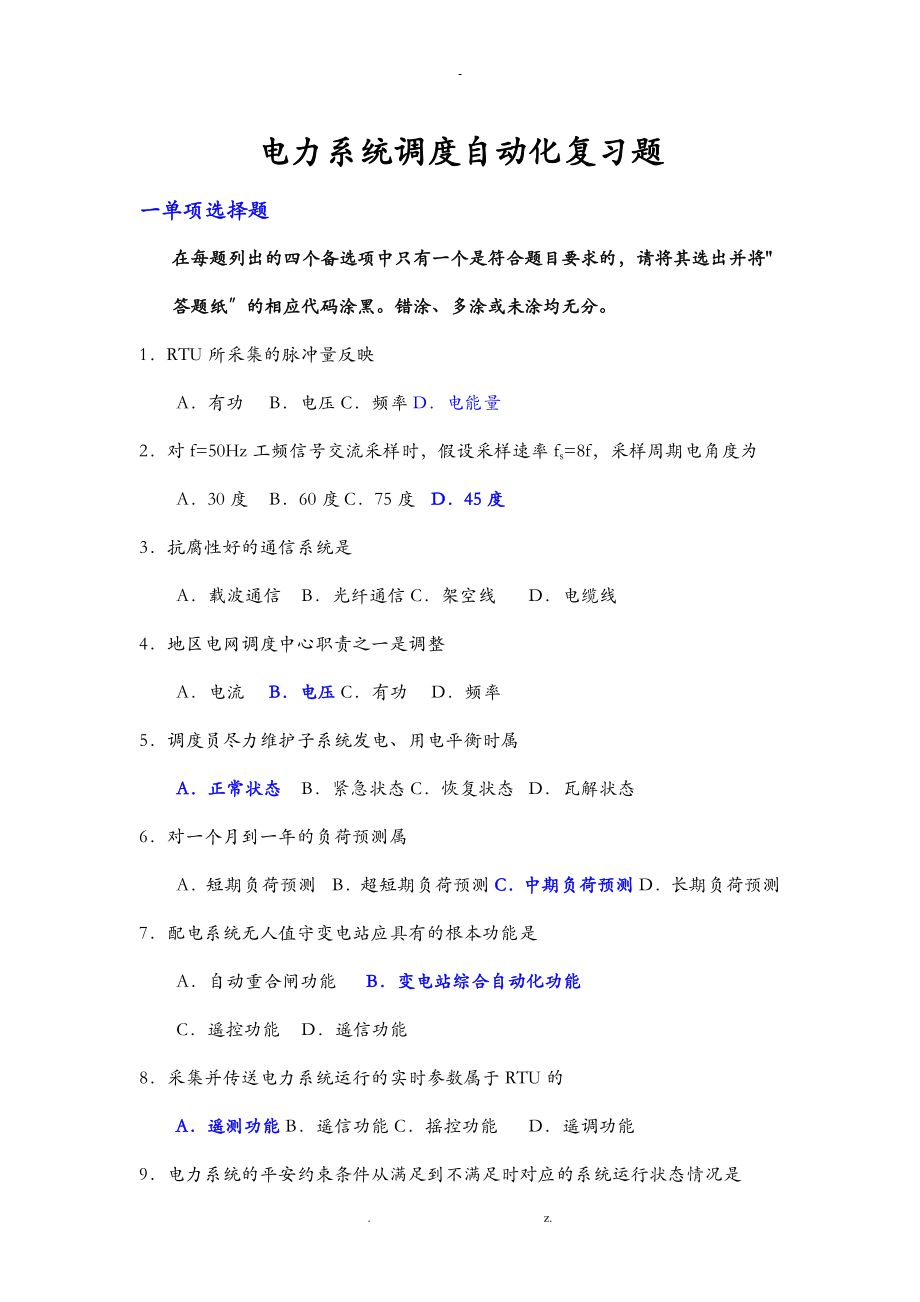

电力系统调度复习题
电力系统调度自动化复习题一单项选择题在每题列出的四个备选项中只有一个是符合题目要求的，请将其选出并将"答题纸〞的相应代码涂黑错涂、多涂或未涂均无分1．RTU所采集的脉冲量反映A．有功 B．电压C．频率D．电能量2．对f=50Hz工频信号交流采样时，假设采样速率fs=8f，采样周期电角度为A．30度 B．60度C．75度 D．45度3．抗腐性好的通信系统是A．载波通信 B．光纤通信C．架空线 D．电缆线4．地区电网调度中心职责之一是调整A．电流 B．电压C．有功 D．频率5．调度员尽力维护子系统发电、用电平衡时属A．正常状态 B．紧急状态C．恢复状态 D．瓦解状态6．对一个月到一年的负荷预测属A．短期负荷预测 B．超短期负荷预测C．中期负荷预测D．长期负荷预测7．配电系统无人值守变电站应具有的根本功能是A．自动重合闸功能 B．变电站综合自动化功能C．遥控功能 D．遥信功能8．采集并传送电力系统运行的实时参数属于RTU的A．遥测功能B．遥信功能C．摇控功能 D．遥调功能9．电力系统的平安约束条件从满足到不满足时对应的系统运行状态情况是A．正常状态→戒备状态B．戒备状态→紧急状态C．紧急状态→系统状态 D．系统崩溃→恢复状态10. 电力系统电压低于允许值围时属〔〕 A．恢复状态 B．正常状态 C．紧急状态 D．瓦解状态11.配电网的经济指标是〔〕 A．煤耗 B．功率因数 C．电压D．网损12.以下选项中哪一项不属于RTU模拟量采集系统的模块.〔 〕 A. 信号调节电路B. 变送器C. 采样保持器 D. A/D转换器13. 以下选项中属于遥调传送的信息容是〔〕 A. 母线电压B. 断路器状态C. 事件顺序记录D. 变压器分接头位置14.计算机网络总线构造的特点之一是〔〕A. 可扩大性差 B. 可靠性高 C. 构造复杂 D. 本钱低15.系统运行的等式约束条件仍能满足，但*些不等式约束条件遭到破坏是处于〔〕A. 正常状态B. 戒备状态C. 系统崩溃D. 紧急状态16. 1．具有监视方案用电执行情况职责的是〔〕 A．地调中心B．省调中心C．网调中心D．国调中心17. 地区电网调度中心负责〔〕 A．自动发电控制B．用电负荷管理C．电网数据采集D．统计分析电网运行情况18. 调度员在尽力维护各子系统的功率供求平衡，维持局部供电时，系统处于〔〕 A．正常状态B．紧急状态C．恢复状态D．瓦解状态19. 发电机的励磁调节系统可保证发电机的〔〕 A．无功功率B．有功C．电流D．频率20. 不受外界电磁场干扰的通信系统是〔〕A．有线通信系统B．电缆通信系统C．载波系统D．光纤系统21.电力系统状态估计的量测量主要来自〔 〕A.调度人员 B.值班人员C.SCADA系统D.主机22.RTU在哪方面的主要作用是采集并传送电力系统运行的实时参数〔 〕A.遥测B.遥信C.遥控 D.遥调23. 配电系统少人值守变电站应具有的根本功能是〔 〕A.自动重合闸功能 B.变电站综合自动化功能C.遥控功能 D.遥信功能 24. 电力系统的平安约束条件从满足到不满足时对应的系统运行状态情况是〔 〕A.正常状态戒备状态B.戒备状态紧急状态C.紧急状态系统崩溃 D.系统崩溃恢复状态二多项选择题在每题列出的几个备选项，请将其选出并填在〔〕。
错涂、多涂、少涂或未涂均无分1．数据传输的过失控制方法有 (A，B，C，D)A．循环检错法 B．检错重发法C．反响检验法 D．前向纠错法2．计算机网络的拓扑包括(B，C，D)A．星形构造 B．总线构造C．环形构造 D．分布式构造3. 调度员模拟培训系统DTS主要作用是 (A，B，C)A．使调度员熟悉本系统的运行特点B．使调度员熟悉控制系统设备和电力系统应用软件的使用C．培养调度员处理紧急事件的能力D．试验和评价新的运行方法和控制方法4. 监控系统的电压无功自动控制具有哪些模式.〔A、B、D〕A.闭环B.半闭环C.半开环D.开环5. 电力系统电压控制目的是〔A、B、C〕A.向用户提供合格的电能质量B.保证电力系统平安稳定运行C.降低电网传输损耗，提高系统运行的经济性6. 断路器同期检测中同期检测部件应能检测和比较断路器两侧的〔A、B、C〕A.电压幅值B.电压相角C.频率D.功率7. 测得*线路二次功率值与实际二次值相比明显偏小，其可能的原因是〔A、B〕 A.电压互感器〔TV〕电压缺相B.*相电流被短接C.变送器辅助电源故障D.远动终端设备死机8. 假设主站下发了遥控命令，但返校错误，其可能的原因有：〔A、B〕。
A.通道误码问题B.上行通道有问题C.下行通道有问题D. 通道中断9.主站系统能正确接收远动信息,必须使主站与厂站端的〔B、C〕一致A.设备型号；B.通信规约；C.通道速率；D.系统软件10. 根据远动技术的信息传输方式可分为〔A、D〕A.循环式远动系统B.有接点远动系统C.计算机远动系统D.问答式远动系统E.布线逻辑式远动系统11. 远动终端设备的主要功能〔A、B、D〕A.信息采集和处理B.与调度端进展数据通信C.实现对厂站的视频监视D.执行遥控/遥调命令12. 以下〔A、B〕信息属于遥信信息A.断路器分、合状态B.隔离开关分、合状态C.时间顺序记录D.返送校核信息13. 以下〔A、B、E〕是上行信息A.遥测B.遥信C.遥控D.遥调E.返校信息14. 以下〔C、D、E〕是下行信息A.遥测B.遥信C.遥控D.遥调E.对时报文15. 以下〔C、D、E〕是数字量A.有功、无功B.电压、电流C.断路器、隔离开关位置D.遥控命令E.变压器档位16. 以下〔A、B、C、D〕事件会产生事件记录A.遥测越限与复归B.主站设备停/复役C.通道中断D.遥控操作E.调度员发令17. 远动四遥是指：〔A、B、C、D〕A.遥测B.遥信C.遥控D.遥调E.遥视18.进展遥控分合操作时，按先后顺序分为〔A、B、C〕几个步骤完成。
A.选择B.返校C.执行D.性质19.解决降低遥信误发率问题常用〔A、B、C、D〕A.采用光偶作为隔离手段B.通过适当提高遥信电源、引入电缆屏蔽C.调整RTU防抖时间D.对遥信对象的辅助触点进展清洁处理20."五防〞通常所指：防止带负荷拉、合隔离开关、〔B、C、D、E〕A.防止带负荷拉、合断路器B.防止误分、合断路器C.防止带电挂接地线D.防止带地线合隔离开关E.防止误入带电间隔21.更换电能表前，运行人员需记录〔A、B、C、D〕A.电能表时间B.电能表更换前读数 C.被换上的电能表读数D.更换电能表时的负荷22. 〔 B, E〕不属于数字通信构造的中间环节A.信源 B.二元码 C.信道 D.信源译码器E.波特率23. 下面4项中，表述正确的选项是〔A. B. C. D 〕等A. 信源编码器：通过A/D将信号转换成二进制码；B. 信道编码器：在信源编码的根底上添加监视码元；C. 信源编码器：通过A/D将信号转换成二进制码；D. 信道编码器：在信源编码的根底上添加监视码元；24. 电能的质量主要表达在〔 B, D〕等方面A.有功功率 B. 电压的谐波分量 C.供电的连续性 D. 电压的频率25. 以下各项中，属于利用再生能源发电的是〔 A, B 〕。
A.风力发电 B地热发电 C.原子能发电 D.垃圾发电 E.手摇发电机〔如MΩ表〕 26. 发电机组在额定工况附近运行时，〔A, B, D〕A.频率只与输入的原动力有关； B.电压只与励磁功率有关；C.电压不仅与原动力有关，也与励磁功率有关；D.要使电压稳定，则在励磁控制系统中应引入电压负反响和电流正反响27. 下述各项中，表述正确的有〔 A, C, D 〕A. 当传输距离较远时，宜取传感器输出的电流信号； B. 当传输距离较远时，宜取传感器输出的电压信号；C. 当传输距离较近时，取传感器输出的电压信号或电流信号； D. 传感器可以发出频率信号28. 电力系统采用的无功补偿方法有〔A, C, D, E, F〕A. 改变发电机的励磁功率 B. 改变发电机的极对数 C. 加装静止补偿器D. 并联电力电容 E. 装设同步调相机 F. 改变变压器的变比29. 以下说法错误的选项是〔A .D〕A.低通滤波是将低频信号滤掉； B. 低通滤波是将高频信号滤掉；C.采样频率应不小于信号频率的2倍； D. 采样频率与信号频率无关30. 下述各项中，正确的有〔B,C〕。
A. 中性点不接地的高压系统是大电流接地系统系统；B. 中性点不接地的高压系统是小电流接地系统系统；C. 中性点直接接地的高压系统是大电流接地系统系统；D. 中性点直接接地的高压系统是小电流接地系统系统；E. 中性点通过电抗器接地的高压系统是大电流接地系统系统；F. 中性点直接接地的高压系统是最大运行方式；G. 中性点直接接地的高压系统是最小运行方式三填空题1. 电力系统是由各级调度中心对全系统的运行进展统一管理2. 配电网最重要的质量指标是网损.3．地调中心可调整辖区的无功功率和电压_ 4．采样保持电路可使模拟信号在A／D转换期间输入A／D芯片电压保持不变5．标度变换可使处理后的数据与被测量一一对应6．电力线载波信道可按频率分段同时传输多个信息7．同步通信系统中，接收端时钟常取自发送端 8．数码率是每秒钟传送的码元数，其单位是bit/ps_9．配电网线路阻抗与电抗之比可能可能大于110．配电系统的自动化主要包括变电所自动化和线路自动化11．经济调度主要是合理分配各电厂的有功负荷 12．水电、火电协调应根据负荷预测的类型是短期负荷预测 (1日一l周) 13．我国电网调度分级为国调、网调、省调、地调和县调等五级。
14．数字远动系统采用抗干扰编码技术，使传输可靠性提高 15．测交流电压过零间隔可得电网频率 16．RTU在A/D转换时为防止或削弱干扰的影响通常A/D前加低通滤波电路 17．数码率的单位是bit/ps18．不受外界电磁干扰的信道是光纤19．电力系统频率低于允许值围时属_戒备状态__ 20．电力系统预测一个月到一年的负荷预测属中期负荷预测 四 判断题在每题后的括号填上答案，表达正确的填入T；表达错误的填入F如填入√或×则无成绩1. 电力调度自动化系统是电力系统的重要组成局部，是确保电力系统平安、优质、经济运行和电力市场运营的根底设施，是提高电力系统运行水平的重要技术手段〔T〕2. 电力调度自动化系统由主站系统、子站设备和数据传输通道构成〔T〕3. SCADA系统，即监视控制和数据采集系统〔T〕4. SCADA系统通过对电力系统运行工况信息的实时采集、处理、调整、控制，以实现对电力系统运行情况的监视与控制〔T〕5. 前置机主要作用是完成数据采集与数据预处理〔T〕6. 前置机可以通过并行处理计算机技术降低主CPU负载〔T〕7. 为保证能量管理系统主站的可靠运行，主站关键设备应采用冗余配置。
〔T〕8. 对于额定发电功率300MW的机组，在主站计算工程量转换系数时，考虑最大300MW就能满足调度监视的要求〔F〕9. 为了分析事故，在一些断路器发生事故跳闸时，系统自动把事故发生后一段时间的有关遥测量记录下来，这种功能称为事故追忆〔F〕10. 时间分辨率是事件顺序记录的一项重要指标〔T〕11.提高负荷预测精度的主要途径是硬件要好〔F〕12. 最优潮流是指为到达*一最优目标所做的潮流计算〔T〕13. 负荷预测按照预测目标可分为系统负荷预测和母线负荷预测〔T〕14. 短期负荷预测通常是指24小时的日负荷预测〔F〕15. 负荷预测方法有：时间序列法、回归分析法、模糊预测法、叠加模型法、人工神经网络法、相关因数预测法、专家系统法等〔T〕16. 频率的一次调整指的是由发电机组的调速器进展的、针对变化幅度很小而周期很短的偶然性负荷变动引起的频率偏移的调整〔T〕17. 频率的二次调整指的是由发电机的调频器进展的、针对变化幅度较大而周期较长的如冲击性负荷变动引起的频率偏移的调整〔T〕18. 发电机的频率调节特性标志了随频率的升降，发电机发出功率减少或增加的多寡〔T〕19. 负荷的频率调节特性标志了随频率的升降负荷消耗功率增加或减少的多寡。
〔T〕20. 系统的频率调节特性标志了系统负荷增加或减少时，在原动机调速器和负荷本身的调节效应共同作用下系统频率下降或上升的多寡〔T〕21. 系统的频率调节特性取决于发电机的单位调节功率和负荷的单位调节功率〔T〕22. AGC功能的遥调命令主要用于调度中心调节发电厂发电机组输出功率〔T〕23. 电网通过机组的AGC功能及调频机组实现一次调频，保持电网频率稳定〔F〕24. 自动发电控制〔AGC〕对电网局部机组出力进展二次调整,以满足控制目标：保证发电出力与负荷平衡，保证系统频率为额定值，使区域联络线潮流与方案相等，最小区域化运行本钱〔T〕25. 自动发电控制〔AGC〕具有三个根本功能：备用容量监视、负荷频率控制、经济调度〔T〕26. 自动发电控制〔AGC〕具有三个根本功能：频率的一次调整、负荷频率控制、经济调度〔F〕27. 承担自动发电控制任务的电厂，其远动信息应直接传送到对其有调度管辖权的调度机构的EMS主站系统〔T〕28. 经济调度是自动电压控制的一项重要功能〔F〕29. 经济调度是自动发电控制的一项重要功能〔T〕30. 调度员培训模拟系统提供对调度员进展正常操作、事故处理及系统恢复的训练。
〔T〕31. 调度员培训模拟系统主要用于调度员培训，它可以提供一个电网的模拟系统，调度员通过它可以进展模拟现场操作及系统反事故演习，从而提高调度员培训效果，积累电网操作及事故处理的经历 〔T〕五综合应用题1．设计一个用计算机测量交流电压的电压形成电路，并简要说明电路中个元件的功能〔电路图10分，说明5分，供15分〕U(t)TVR1CIC2R2V1V2U2．设计一个用计算机测量交流电流的电压形成电路，并简要说明电路中个原件的功能〔电路图10分，说明5分，供15分〕U(t)TVRR1CIC2R2V1V2U3．根据所给的原理图，简述数字通信的工作过程〔此题15分〕信源：信号来源，如TV、TA的V、I、P 、Q等；信源编码器：通过A/D将信号转换成二进制码；信道编码器：在信源编码的根底上添加监视码元；调制器〔Modulator〕：信道：信号传输的载体，如光纤复合架空地线 (Optical Fiber posite verhead Ground Wire，OPGW) ；解调器〔Demodulator 〕：信道译码器：接收到的数码序列进展检错与纠错； 信源译码器：将经过纠错后的数字序列转换成相应的信号后送给接收者； 信宿〔受信者〕：接收信息的人或设备 同步：收发两端步调一致〔1.Synchronism； Synchronization；2.to Synchronize；3. Synchronizing； Synchronous； Simultaneous； in Phase 〕 调制解调器〔MODEM〕是调制器〔Demodulator〕和解调器〔Modulator〕两个单词的结合缩写。
4. 根据所给的原理图，简述载波通信的工作过程〔此题10分〕电力载波〔power carrier telephone 〕载体：电力线路的*相线频率：40～500kHz场合：35～110kv速率：300～1200bps信息形式：语音、数据设备与元件说明设备与元件有QF、 L、 M 、RTU、 Ch、结合滤波器等 QF——高压断路器〔breaker 〕 L ——阻波器〔Wave-Blocking 〕具有工频特性和高频特性可阻止高频信号进入电力设备； M ——调制解调器〔modem，modulator-demodulator 〕将数字信号与音频信号进展调制与解调转换 RTU ——远程终端装置〔控制系统〔RemoteTerminal Unit 〕 CPU ——微处理器的英文缩写，即中央处理单元Ch ——耦合电容〔coupling capacitance 〕结合滤波器〔Junction Filter 〕——结合滤波器的上端头通过耦合电容器与高压输电线路相连，下端头与高频电缆相连或者在桥路(为了跨过电力设备——变压器)情况下，直接或经过附加设备接往另一台结合设备，而组成一个带通滤波器。
既能使高压强电与高频设备进一步隔离，并抑制其它频率信号的干扰，又能使高频通路的输入阻抗低.〕经耦合电容器与电力线的一相或多相导线耦合相地耦合相相耦合是最普遍的耦合方式a.接地刀闸：满足维修和其他的需要，将结合设备的初级端子直接有效的接 地，保证设备和人身平安 b.避雷器：限制来自电力线的瞬时过电压 c.扼流线圈：将来自耦合电容器的工频电流接地 d.调谐元件(包括匹配变量器)：与耦合电容器一起组成高通、带通滤波器或其 他网络，以提高载波信号的传输效率5. 根据所给的原理图，简述光纤通信的工作过程〔此题10分〕光纤通道波长：纳米波；频率：1014Hz架空地线复合光纤或光纤复合架空地线〔 OPGW，Optical Fiber posite Overhead Ground Wire〕全介质自承式光缆 (ADSS，All Dielectric Self－Supporting)光纤通信原理 光纤通信是利用光波在光导纤维中传输信息的通信方式由于激光具有高方向性、高相干性、高单色性等显著优点，光纤通信中的光波主要是激光，所以又叫做激光—光纤通信 光纤通信的原理是：在发送端首先要把传送的信息(如话音)变成电信号，然后调制到激光器发出的激光束上，使光的强度随电信号的幅度(频率)变化而变化，并通过光纤发送出去；在接收端，检测器收到光信号后把它变换成电信号，经解调后恢复原信息。
发送端的电端机 将来自信源的模拟信号进展A/D变换，并将各种低速率数字信号复接成一个高速率的电信号进入光端机的发送端 接收端的电端机 将来自信源的模拟信号进展A/D变换，并将各种低速率数字信号复接成一个高速率的电信号进入光端机的发送端 光端机 光纤通信的光发射机，是光纤数字通信系统的终端设备——光调制器 电端机和光端机共同完成光电信号的转换6. 对于下面所给的通信数据，分别填入校验码〔此题10分〕 填错位置、填错数字均不得分①水平奇校验信息字序号校验位数位01234567b011001100b101111011b200100101b300111000b411000011b501100100b600011100b711011111校验位②垂直偶校验信息字序号校验位数位01234567b011001100b101111011b200100100b300111000b411000011b501100100b600011100b711011111校验位③水平垂直偶校验数位b0b1b1b1b1b1b1b1校验位信息字序号0110111010100010011120100111003111111110411001100051011101106011111001710000111081011100119011111100校验位④水垂直水平奇校验数位b0b1b1b1b1b1b1b1校验位信息字序号011011101110001001102010011101311111111141100110015101110111601111100071000011118101110010901111110校验位⑤在水平垂直偶校验中，试找出误码，并纠正之数位b0b1b2b3b4b5b6b7校验位信息字序号0110111010100010011120100111003111111110411001100051001101106011111001710000111081011100119011111100校验位001101007. 给出带隔离功能的开关量的输入电路，并做简单说明。
〔电路图10分，说明5分〕一、开关量的隔离 开关量的检测中的主要问题是：隔离、抗干扰〔软件和硬件〕、变位识别和采集方式等等⒈隔离的作用 低压输入电路与电源隔离；外部现场与传输线同数字电路隔离；限制地回路电流与地线错接带来的干扰；输入回路之间的隔离⒉隔离的方法 继电器隔离、光电隔离及继电器和光电耦合隔离器双重隔离二、干扰硬件中设置去抖电路〔如双稳触发〕； 软件中主要是增加延时以躲开触点抖动的影响 矩阵输入回路——N个通道可以输入N2/2个开关信号三、开关量的采集查寻或中断——电平〔高或低〕四、开关动作的检测硬件措施——抗干扰、一个信号几个输入； 软件措施——多数表决三次采样，任取两个根本点信号通过"与〞 运算判别，其中有两个或以上为1，则结果为"1” ，反之则为 "0”还可以通过"或〞运算识别开关变位N个数中只要有一个为"1” ，则结果为"1”对于三个数，有〔A·B〕+〔B·C〕+ 〔C·A〕五、开关变位识别在二进制数中，假设用"1”代表合，而用 "0”代表分一个八位字节的二进制数表示八个开关原来的状态10011010，而现在的开关状态字为10001101： D7 D6 D5 D4 D3 D2 D1 D0 原状 1 0 0 1 1 0 1 0 ＋现状 1 0 0 0 1 1 0 1 0 0 0 1 0 1 1 1 D4 D2 D1 D0其中变位的开关是D4、D2 、 D1和D0，它们分别是1—0，0—1，1—0和0—1。
8. 给出带隔离功能的开关量的输出电路，并做简单说明〔电路图10分，说明5分〕开关量输入电路光电隔离开关量输出电路光电隔离与驱动〔功率放大〕输出回路监视与出口电路的应急处理9. 给出脉冲量计数电路〔此题5分〕电能脉冲计量法1、脉冲电度表 电度表转动时发出脉冲〔光或磁信号——几个〕 2、机电一体化电量计量仪表. z.。
