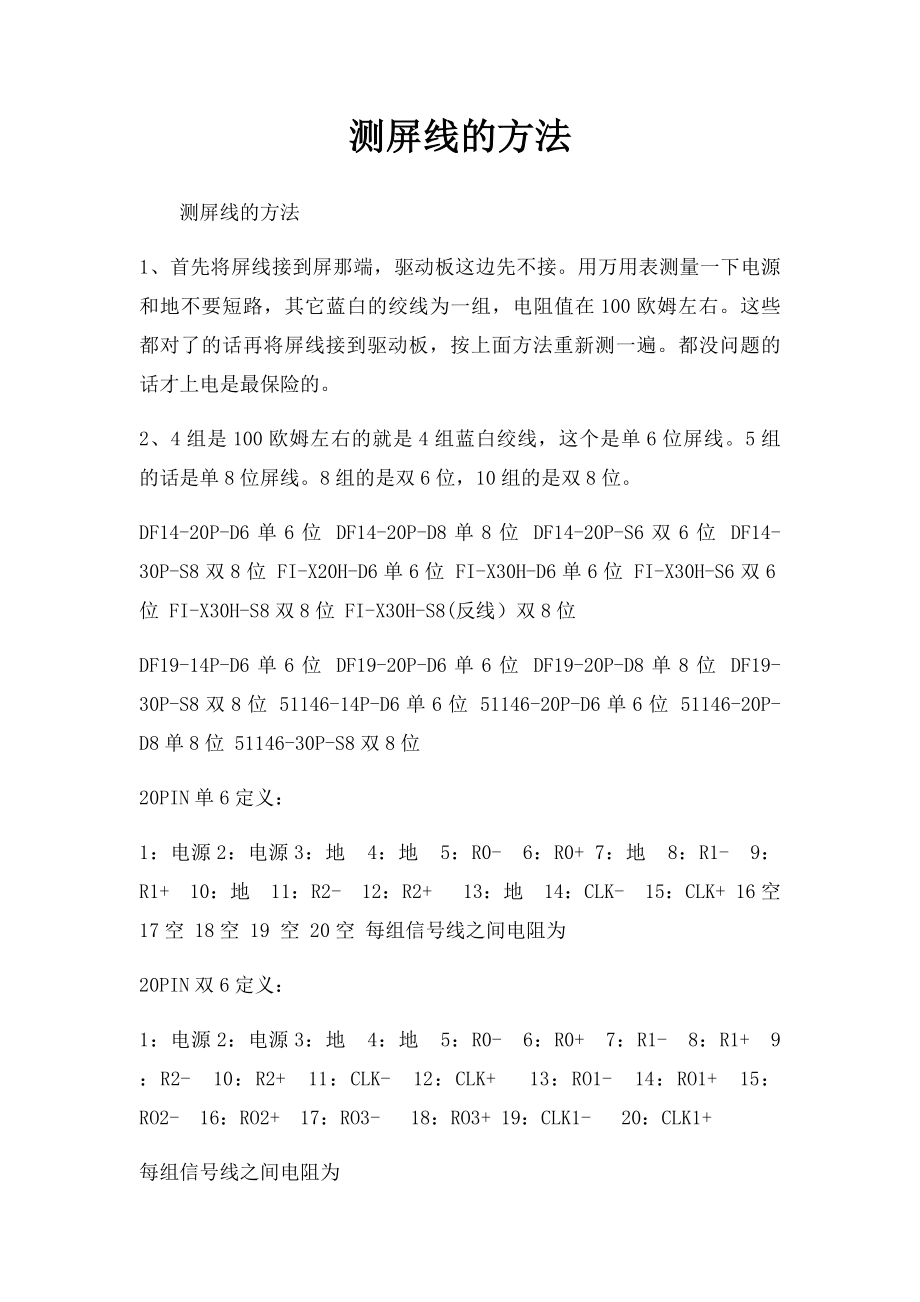

测屏线的方法

测屏线的方法 测屏线的方法 1、首先将屏线接到屏那端，驱动板这边先不接用万用表测量一下电源和地不要短路，其它蓝白的绞线为一组，电阻值在100欧姆左右这些都对了的话再将屏线接到驱动板，按上面方法重新测一遍都没问题的话才上电是最保险的 2、4组是100欧姆左右的就是4组蓝白绞线，这个是单6位屏线5组的话是单8位屏线8组的是双6位，10组的是双8位 DF14-20P-D6单6位 DF14-20P-D8单8位 DF14-20P-S6双6位 DF14-30P-S8双8位 FI-X20H-D6单6位 FI-X30H-D6单6位 FI-X30H-S6双6位 FI-X30H-S8双8位 FI-X30H-S8(反线）双8位 DF19-14P-D6单6位 DF19-20P-D6单6位 DF19-20P-D8单8位 DF19-30P-S8双8位 51146-14P-D6单6位 51146-20P-D6单6位 51146-20P-D8单8位 51146-30P-S8双8位 20PIN单6定义： 1：电源2：电源3：地 4：地 5：R0- 6：R0+ 7：地 8：R1- 9：R1+ 10：地 11：R2- 12：R2+ 13：地 14：CLK- 15：CLK+ 16空 17空 18空 19 空 20空 每组信号线之间电阻为 20PIN双6定义： 1：电源2：电源3：地 4：地 5：R0- 6：R0+ 7：R1- 8：R1+ 9：R2- 10：R2+ 11：CLK- 12：CLK+ 13：RO1- 14：RO1+ 15：RO2- 16：RO2+ 17：RO3- 18：RO3+ 19：CLK1- 20：CLK1+ 每组信号线之间电阻为 20PIN单8定义： 1：电源2：电源3：地 4：地 5：R0- 6：R0+ 7：地 8：R1- 9：R1+ 10：地 11：R2- 12：R2+ 13：地 14：CLK- 15：CLK+ 16：地 17 ：R3- 18：R3+ 每组信号线之间电阻为 30PIN单6定义： 1：空2：电源3：电源 4：空 5：空 6：空 7：空 8：R0- 9：R0+ 10：地 11：R1- 12：R1+ 13：地 14：R2- 15：R2+ 16：地 17：CLK- 18：CLK+ 19：地 20：空- 21：空 22：空 23：空 24：空 25：空 26：空 27：空 28空 29空 30空 每组信号线之间电阻为 30PIN单8定义： 1：空2：电源3：电源 4：空 5：空 6：空 7：空 8：R0- 9：R0+ 10：地 11：R1- 12：R1+ 13：地 14：R2- 15：R2+ 16：地 17：CLK- 18：CLK+ 19：地 20：R3- 21：R3+ 22：地 23：空 24：空 25：空 26：空 27：空 28空 29空 30空 每组信号线之间电阻为 30PIN双6定义：1：电源2：电源3：地 4：地 5：R0- 6：R0+ 7：地 8：R1- 9：R1+ 10：地 11：R2- 12：R2+ 13：地 14：CLK- 15：CLK+ 16：地 17：RS0- 18：RS0+ 19：地 20：RS1- 21：RS1+ 22：地 23：RS2- 24：RS2+ 25：地 26：CLK2- 27：CLK2+ 每组信号线之间电阻为 30PIN双8定义： 1：电源2：电源3：电源 4：空 5：空 6：空 7：地 8：R0- 9：R0+ 10：R1- 11：R1+ 12：R2- 13：R2+ 14：地 15：CLK- 16：CLK+ 17：地 18：R3- 19：R3+ 20：RB0-21：RB0+ 22：RB1- 23：RB1+ 24：地 25：RB2- 26：RB2+ 27：CLK2- 28：CLK2+ 29：RB3- 30：RB3+ 每组信号线之间电阻为 一般14PIN、20PIN、30PIN为LVDS接口。
