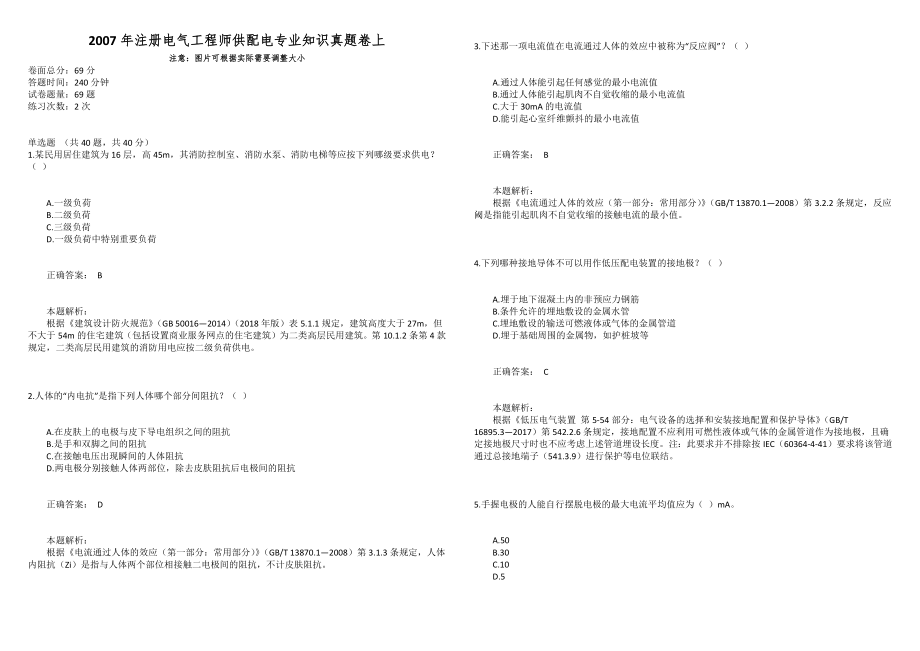

2007年注册电气工程师供配电专业知识真题卷上

2007年注册电气工程师供配电专业知识真题卷上注意：图片可根据实际需要调整大小卷面总分：69分答题时间：240分钟试卷题量：69题练习次数：2次 单选题 （共40题，共40分）1.某民用居住建筑为16层，高45m，其消防控制室、消防水泵、消防电梯等应按下列哪级要求供电？（ ） A.一级负荷 B.二级负荷 C.三级负荷 D.一级负荷中特别重要负荷 正确答案： B 本题解析： 根据《建筑设计防火规范》（GB 50016—2014）（2018年版）表5.1.1规定，建筑高度大于27m，但不大于54m的住宅建筑（包括设置商业服务网点的住宅建筑）为二类高层民用建筑第10.1.2条第4款规定，二类高层民用建筑的消防用电应按二级负荷供电 2.人体的“内电抗”是指下列人体哪个部分间阻抗？（ ） A.在皮肤上的电极与皮下导电组织之间的阻抗 B.是手和双脚之间的阻抗 C.在接触电压出现瞬间的人体阻抗 D.两电极分别接触人体两部位，除去皮肤阻抗后电极间的阻抗 正确答案： D 本题解析： 根据《电流通过人体的效应（第一部分：常用部分）》（GB/T 13870.1—2008）第3.1.3条规定，人体内阻抗（Zi）是指与人体两个部位相接触二电极间的阻抗，不计皮肤阻抗。

3.下述那一项电流值在电流通过人体的效应中被称为“反应阀”？（ ） A.通过人体能引起任何感觉的最小电流值 B.通过人体能引起肌肉不自觉收缩的最小电流值 C.大于30mA的电流值 D.能引起心室纤维颤抖的最小电流值 正确答案： B 本题解析： 根据《电流通过人体的效应（第一部分：常用部分）》（GB/T 13870.1—2008）第3.2.2条规定，反应阈是指能引起肌肉不自觉收缩的接触电流的最小值 4.下列哪种接地导体不可以用作低压配电装置的接地极？（ ） A.埋于地下混凝土内的非预应力钢筋 B.条件允许的埋地敷设的金属水管 C.埋地敷设的输送可燃液体或气体的金属管道 D.埋于基础周围的金属物，如护桩坡等 正确答案： C 本题解析： 根据《低压电气装置 第5-54部分：电气设备的选择和安装接地配置和保护导体》（GB/T 16895.3—2017）第542.2.6条规定，接地配置不应利用可燃性液体或气体的金属管道作为接地极，且确定接地极尺寸时也不应考虑上述管道埋设长度。

注：此要求并不排除按IEC（60364-4-41）要求将该管道通过总接地端子（541.3.9）进行保护等电位联结 5.手握电极的人能自行摆脱电极的最大电流平均值应为（ ）mA A.50 B.30 C.10 D.5 正确答案： D 本题解析： 根据《电流对人和家畜的效应 第1部分：通用部分）》（GB/T 13870.1—2008）第5.4条规定，摆脱阈取决于若干参数，如接触面积、电极的形状和尺寸，还取决于个人的生理特征在该技术规程中，约10mA的值是针对成年男人而假设的在本部分中，约5mA的数值适用于所有人 6.低压控制电缆在桥架内附设时，电缆总截面面积与托盘和梯架横断面面积之比，按规范规定应不大于（ ） A.20% B.30% C.40% D.50% 正确答案： D 本题解析： 根据《低压配电设计规范》（GB 50054—2011）第7.6.14条规定，电缆在托盘和梯架内敷设时，电缆总截面面积与托盘和梯架横断面面积之比，电力电缆不应大于40%，控制电缆不应大于50%。

7.当高度在15m及以上烟囱的防雷引下线采用圆钢明敷时，按规范规定其直径应不小于（ ）mm A.8 B.10 C.12 D.16 正确答案： C 本题解析： 根据《建筑物防雷设计规范》（GB 50057—2010）第5.3.3条规定，防雷引下线宜采用热镀锌圆钢或扁钢，宜优先采用圆钢当独立烟囱上的引下线采用圆钢时，其直径不应小于12mm；采用扁钢时，其截面不应小于100mm2，厚度不应小于4mm 8.已知一台35/10kV额定容量为5000kVA变压器，其阻抗电压百分数Uk%＝7.5，当基准容量为100MVA时，该变压器电抗标幺值应为（ ）忽略电阻值） A.0.67 B.0.169 C.1.5 D.0.015 正确答案： C 本题解析： 根据《工业与民用配电设计手册》（第四版）P281，由表4.6-3可知，标幺值＝有名值/基准值，线路电抗的标幺制和有名值换算公式为：。

因此，该线路的电抗标幺值为： 9.一个供电系统由两个无限大电源系统S1、S2供电，其短路电流计算时的等值电抗如图所示，则d点短路电源S1支路的分布系数应为（ ） A.0.67 B.0.5 C.0.33 D.0.25 正确答案： A 本题解析： 根据《钢铁企业电力设计手册》（上册）第4.2.4.4节P188的“分布系数法”，分布系数是指将短路处的总电流当作单位电流，则可求得每支路中电流对单位电流的比值再对照手册图4-5可知，电源S1的分布系数为：C1＝X2/（X1＋X2）＝0.4/（0.4＋0.2）＝0.67 同理，也可求得电源S2的分布系数为：C2＝X1/（X1＋X2）＝0.2/（0.4＋0.2）＝1/3 10.某10kV线路经常输送容量为1343kVA，该线路测量仪表用的电流互感器变比宜选用（ ） A.50/5 B.75/5 C.100/5 D.150/5 正确答案： C 本题解析： 根据《工业与民用配电设计手册》（第3版）P439相关内容可知，计算10kV线路经常输送的电流值：。

根据《电力装置的电测量仪表装置设计规范》（GB/T 50063—2017）第3.1.5条规定，指针式测量仪表测量范围宜保证电力设备额定值指示在仪表标度尺的2/3处对可能过负荷运行的电力设备和回路，测量仪表宜选用过负荷仪表；对重载启动的电动机和有可能出现短时冲击电流的电力设备和回路，宜采用具有过负荷标度尺的电流表因此，其额定电流值为：I′＝77.63/（2/3）＝115.5A，宜选用100/5电流互感器比较适宜 11.某湖边一座30层的高层住宅，其外形尺寸长、宽、高分别为50m、23m、92m，所在地年平均雷暴日为47.7d/a，在建筑物年预计雷击次数计算中，与建筑物截收相同雷击次数的等效面积为（ ）km2 A.0.2547 B.0.0399 C.0.0469 D.0.0543 正确答案： C 本题解析： 根据《建筑物防雷设计规范》（GB 50057—2010）附录A第A.0.3条规定，与建筑物截收相同雷击次数的等效面积应为其实际平面积向外扩大后的面积。

其计算方法应符合下列规定：当建筑物高度小于100m时，其每边的扩大宽度和等效面积应按下列公式计算： 每边的扩大宽度为：；等效面积为：Ae＝[LW＋2（L＋W）D＋πH（200－H）]×10－6＝0.0469km2 12.10kV中性点不接地系统，在开断空载高压感应电动机时产生的过电压一般不超过（ ）kV A.12 B.14.4 C.24.5 D.17.3 正确答案： C 本题解析： 根据《交流电气装置的过电压保护和绝缘配合设计规范》（GB/T 50064—2014）第4.2.9条规定，当采用真空断路器或采用截流值较高的少油断路器开断高压感应电动机时，宜在断路器与电动机之间装设旋转电机金属氧化物避雷器MOA或能耗极低的R-C阻容吸收装置 在开断高压感应电动机时，因断路器的截流、三相同时开断和高频重复击穿等会产生过电压（后两种仅出现于真空断路器开断时）过电压幅值与断路器熄弧性能、电动机和回路元件参数等有关开断空载电动机的过电压一般不超过2.5p.u.。

开断起动过程中的电动机时，截流过电压和三相同时开断过电压可能超过4.0p.u.，高频重复重击穿过电压可能超过5.0p.u.高压感应电动机合闸的操作过电压一般不超过2.0p.u.，可不采取保护措施根据第3.2.2条第2款规定，谐振过电压和操作过电压与系统最高电压的关系为：开断空载电动机的过电压为：2.5p.u.＝2.5×9.8＝24.5kV 13.额定电压AC220V的一般工作场所，（ ）照明灯具电源段电压波动在规范允许的范围内 A.195～240V B.210～230V C.185～220V D.230～240V 正确答案： B 本题解析： 根据《建筑照明设计标准》（GB 50034—2013）第7.1.4条规定，照明灯具的端电压不宜大于其额定电压的105%，且宜符合下列规定：①一般工作场所不宜低于其额定电压的95%（指一般工作场所）；②当远离变电所的小面积一般工作场所难以满足第1款要求时，可为90%；③应急照明和用安全特低电压（SELV）供电的照明不宜低于其额定电压的90%。

本题中，Umax＝220×1.05＝231V，Umin＝220×0.95＝209V 14.某变电所有110±2×2.5%/10.5kV、25MVA主变压器一台，校验该变压器10.5kV侧回路的计算工作电流应为（ ）A A.1375 B.1443 C.1547 D.1554 正确答案： B 本题解析： 根据《电力工程电气设计手册》（电气一次部分）P232的回路持续工作电流如表6.3（见题解表）所示，其中变压器回路的计算工作电流为1.05倍的变压器额定电流因此，变压器10.5kV侧回路的计算工作电流应为：题解表　回路持续工作电流（部分） 15.直接气体放电光源灯具，平均亮度≥500kcd/m2，其遮光角不应小于下列哪项数值（ ） A.10° B.15° C.20° D.30° 正确答案： D 本题解析： 根据《建筑照明设计标准》（GB 50034—2013）第4.3.1条规定，长期工作或停留的房间或场所，选用的直接型灯具的遮光角不应小于表4.3.1（见题解表）的规定。

当直接型灯具平均亮度≥500kcd/m2，遮光角不应小于30° 题解表　直接型灯具的遮光角 16.请用简易算法计算，如题图所示水平接地极为主边缘闭合的复合接地极（接地网）的接地电阻最接近下列哪项数值土壤电阻率ρ＝1000Ω·m）（ ） A.1Ω B.4Ω C.10Ω D.30Ω 正确答案： D 本题解析： 根据《交流电气装置的接地设计规范》（GB 50065—2011）附录A第A.0.4条规定，均匀土壤中人工接地极工频接地电阻的简易计算，复合式（接地网）：可采用下列式子计算： 式中，S为大于100m2的闭合接地网的面积 17.请计算如题图所示架空线简易铁塔水平接地装置的工频接地电阻值最接近下面哪个数值，假定土壤电阻率ρ＝500Ω·m，水平接地极采用50mm×50mm的扁钢，埋深h＝0.8m ） A.10Ω B.30Ω C.50Ω D.100Ω 正确答案： C 本题解析： 根据《交流电气装置接地设计规范》（GB 50065—2011）附录F第F.0.1条规定，杆塔水平接地装置的工频接地电阻可按下式计算：。

其中，d为水平接地极的直径或等效直径，m；h为水平接地极的埋设深度，m；S为接地网的总面积，m2而At与L的意义与取值如表F.0.1（见题解表）所示题解表　At与L的意义与取值由知At＝1.76，L＝4（l1＋l2）＝4×（2＋2）＝16m因此杆塔水平接地装置的工频接地电阻可利用下式计算：C项较为接近 18.在考虑供电系统短路电流问题时，下列表述中哪一项是正确的？（ ） A.以100MVA为基准容量的短路电路计算电抗不小于3时，按无限大电源容量的系统进行短路计算 B.三相交流系统的远端短路的短路电流是由衰减的交流分量和衰减的直流分量组成 C.短路电流计算的最大短路电流值，是校验继电保护装置灵敏系数的根据 D.三相交流系统的近端短路时，短路稳态电流有效值小于短路电流的初始值 正确答案： D 本题解析： 根据《工业与民用配电设计手册》（第四版）P220，近端短路情况下，可认为短路电流为以下两个分量之和：①交流分量，短路期间幅值衰减；②非周期分量，初始值为A，最终衰减为0。

在计算由发电机、发电机—变压器组和电动机馈入的短路电流时，不仅需要计算初始对称短路电流IK″和峰值短路电流ip，还需要计算对称短路开断电流Ib和稳态短路电流IK这种情况下，Ib小于IK″通常，IK小于Ib故IK小于IK″，即稳态短路电流小于短路电流初始值 19.在建筑物内实施总等电位联结时，下列各方案中哪一方案是正确的？（ ） A.在进线总配电箱近旁安装接地母排，汇集诸联接线 B.仅将需联结的各金属部分就近互相连通 C.将需联结的金属管道结构在进入建筑物处联结到建筑物周围地下水平接地扁钢上 D.利用进线总配电箱内PE母排汇接诸联结线 正确答案： A 本题解析： 根据《工业与民用配电设计手册》（第四版）P1403的“14.4.2.1总等电位联结”，在等电位联结中，将保护接地导体、总接地导体和总接地端子（或母线）、建筑物内的金属管道和可利用的建筑物金属结构等可导电部分连接在一起，称为总等电位联结每个建筑物内的接地导体、总接地端子和下列可导电部分应实施保护等电位联结：①进入建筑物的供应设施的金属管道，例如燃气管、水管等；②在正常使用时可触及的装置外部可导电结构、集中供热和空调系统的金属部分；③便于利用的钢筋混凝土结构中的钢筋；④进线配电箱的PE（PEN）母排；⑤自接地极引来的接地干线（如需要）。

20.在爆炸性气体环境1区、2区内，选择绝缘导体和电缆截面时，导体允许载流量应不小于熔断器熔体电流的倍数，下列数值中哪项是正确的？（ ） A.1.00 B.1.25 C.1.30 D.1.50 正确答案： B 本题解析： 根据《爆炸危险环境电力装置设计规范》（GB 50058—2014）第5.4.1条第6款规定，在爆炸性环境内，绝缘导线和电缆截面的选择除应满足表5.4.1-1、5.4.1-2的规定外，还应符合下列规定：①导体允许载流量不应小于熔断器熔体额定电流的1.25倍及断路器长延时过电流脱扣器整定电流的1.25倍，本款第2项的情况除外；②引向电压为1000V以下鼠笼型感应电动机支线的长期允许载流量不应小于电动机额定电流的1.25倍 21.校验3～110kV高压配电装置中的导体和电器的动稳定、热稳定以及电器短路开断电流时，应按下列哪项短路电流验算？（ ） A.按单相接地短路电流验算 B.按两相接地短路电流验算 C.按三相短路电流验算 D.按三相短路电流验算，但当单相、两相接地短路较三相短路严重时，应按严重情况验算 正确答案： D 本题解析： 根据《3～110kV高压配电装置设计规范》（GB 50060—2008）第4.1.3条规定，验算导体和电器动稳定、热稳定以及电器开断电流所用的短路电流，应按系统10～15年规划容量计算。

确定短路电流时，应按可能发生最大短路电流的正常接线方式计算可按三相短路验算，当单相或两相接地短路电流大于三相短路电流时，应按严重情况验算 22.室内外一般环境污染场所灯具污染的维护系数取值与灯具擦拭周期的关系，下列哪项表述与国家标准规范的要求一致？（ ） A.与灯具擦拭周期有关，规定最少1次/年 B.与灯具擦拭周期有关，规定最少2次/年 C.与灯具擦拭周期有关，规定最少3次/年 D.与灯具擦拭周期无关 正确答案： B 本题解析： 根据《建筑照明设计标准》（GB 50034—2013）第4.1.7条规定，在照明设计时，应根据环境污染特征和灯具擦拭次数从表4.1.6（见题解表）中选定相应的维护系数，一般环境对应的最少擦拭次数为2次/年 题解表　维护系数 23.某35kV架空配电线路，当系统基准容量取100MVA，线路电抗值为0.43Ω时，该线路的电抗标幺值应为下列哪项数值？（ ） A.0.031 B.0.035 C.0.073 D.0.082 正确答案： A 本题解析： 根据《工业与民用配电设计手册》（第四版）P281，由表4.6-3可知线路电抗的标幺制和有名值换算公式为： （标幺值＝有名值/基准值）。

系统UB＝37kV，因此，该线路的电抗标幺值为： 24.当基准容量为100MVA时，系统电抗标幺值为0.02，若基准容量为1000MVA，系统电抗标幺值应为（ ） A.5 B.20 C.0.002 D.0.2 正确答案： D 本题解析： 根据《工业与民用配电设计手册》（第四版）P281的“电路元件阻抗标幺值和有名值换算公式”如表4.6-3所示由公式可知，电抗标幺值和基准容量成正比因此，当基准容量变为原来的十倍后，电抗标幺值也变为原来的十倍，即为0.2 25.某企业的10kV供配电系统中含总长度为25km的10kV电缆线路和35km的10kV架空线路，该系统线路产生的单相接地电容电流应为（ ）A A.21 B.26 C.25 D.1 正确答案： B 本题解析： 根据《工业与民用配电设计手册》（第四版）P302的“单相接地电容电流的计算”相关内容，电网中的单相接地电容电流由电力线路和电力设备（同步发电机、大容量电动机及变压器等）两部分的电容电流组成。

题目未提及其他电力设备，故只需计算电缆和架空线路的电容电流 ①单相接地的电缆线路的电容电流的计算经验公式为：IC＝0.1×UP×L②单相接地的架空线路的电容电流的计算经验公式为：IC＝（2.7～3.3）×UP×L×10－3两个经验公式中，电压的单位为kV，长度的单位为km代入数据可得，电缆线路的电容电流：ICd＝0.1×UP×L＝0.1×10×25＝25A架空线路的电容电流：ICj＝（2.7～3.3）×UP×L×10－3＝（2.7～3.3）×10×35×10－3＝（0.945～1.1505）A因此，这条输电线路的总的电容电流为：IC＝ICd＋ICj＝25＋（0.945～1.1505）＝（25.945～26.1505）A 26.某变电站10kV母线短路容量250MVA，如果将某一电缆出线短路容量限制在100MVA以下，所选用限流电抗器的额定电流750A，该电抗器的额定电抗百分数应不小于（ ） A.6 B.5 C.8 D.10 正确答案： D 本题解析： 根据《工业与民用配电设计手册》（第四版）P401（式5.7-11），将电抗器后的短路电流限制到最大允许值以内，这时限流电抗器的额定电抗百分数为： 现取容量基准值为Sj＝100MVA，则Urk＝10kVUj＝10.5kV因此，选择10%的电抗器。

27.某变电所的10kV母线（不接地系统）装设无间隙氧化锌避雷器，此避雷器应选定下列哪组参数？（氧化锌避雷器的额定电压/最大持续运行电压）（ ） A.13.2/1.2kV B.14/13.2kV C.15/12kV D.17/13.2kV 正确答案： D 本题解析： 根据《交流电气装置的过电压保护和绝缘配合》（GB/T 50064—2014）第6.4.6-2条规定，电气设备耐受电压的选择，电压范围为（7.2kV＜Um≤252kV）电气设备选用的耐受电压由表6.4.6-2（见题解表1）给出相应数据由表可知，10kV系统的最高电压为12kV 题解表1　范围Ⅰ电气设备的额定耐受电压第4.4.3条规定，无间隙金属氧化物避雷器持续运行电压和额定电压如表3（见题解表2）所示题解表2　MOA持续运行电压和额定电压注：a．110kV、220kV中性点斜线的上、下方数据分别对应系统无和有失的条件；b．220kV括号外、内数据分别对应变压器中性点经接地电抗器接地和不接地；c．220kV变压器中性点经接地电抗器接地和330kV～750kV变压器或高压并联电抗器中性点经接地电抗器接地，当接地电抗器的电抗与变压器或高压并联电抗器的零序电抗之比等于n时，k为3n/（1＋3n）；d．本表不适用于110kV、220kV变压器中性点不接地且绝缘水平低于本规范表6.4.6-3所列数值的系统。

由表可知，10kV的不接地系统对应的最大持续运行电压、额定电压分别为1.1Um、1.38Um，即最大持续运行电压为1.1Um＝1.1×1.2＝13.2kV；额定电压为1.38Um＝1.38×12＝16.56kV 28.10kV及以下电缆采用单根保护管埋地敷设，按规范规定其埋置深度距排水沟底不宜小于（ ）m A.0.3 B.0.7 C.1.0 D.1.5 正确答案： A 本题解析： 根据规范《电力工程电缆设计规范》（GB 50217—2007）第5.4.5条第2款规定，单根保护管使用时，宜符合下列规定：地中埋管距地面深度不宜小于0.5m；与铁路交叉处路基不宜小于1.0m；距排水沟底不宜小于0.3m 29.某六层中学教学楼，经计算预计雷击次数为0.07次/a，按建筑物的防雷分类属下列哪类防雷建筑物？（ ） A.第一类防雷建筑物 B.第二类防雷建筑物 C.第三类防雷建筑物 D.以上都不是 正确答案： B 本题解析： 根据《建筑物防雷设计规范》（GB 50057—2010）第3.0.3条第9款规定，在可能发生对地闪击的地区，遇到以下情况之一时，应划为第二类防雷建筑物：预计雷击次数大于0.05次/a的部、省级办公建筑物和其他重要或人员密集的公共建筑物以及火灾危险场所。

本题中，六层的中学教学楼，应为人员密集的公共建筑物 30.粮、棉及易燃物大量集中的露天堆场，宜采取防直击雷措施当其年计算雷击次数大于或等于0.05时，宜采用独立避雷针或架空避雷线防直击雷，独立避雷针或架空避雷线保护范围的滚球半球hr，可取（ ）m A.30 B.45 C.60 D.100 正确答案： D 本题解析： 根据《建筑物防雷设计规范》（GB 50057—2010）第4.5.5条规定，粮、棉及易燃物大量集中的露天堆场，当其年计算雷击次数大于或等于0.05时，应采用独立接闪杆或架空接闪线防直击雷独立接闪杆和架空接闪线保护范围的滚球半径可取100m在本规范中独立接闪杆即独立避雷针，架空避雷线即架空接闪线 31.在建筑物防直击雷的电磁脉冲设计中，当无法获得设备的耐冲击电压时，220/380V的三相配电系统中，家用电器和手提工具的绝缘耐冲击过电压额定值，可按下列哪项数值选定？（ ） A.6kV B.4kV C.2.5kV D.1.5KV 正确答案： C 本题解析： 根据《建筑物防雷设计规范》（GB 50057—2010）第6.4.4条规定，需要保护的线路和设备的耐冲击电压，220/380V三相配电线路可按表6.4.4（见题解表）规定取值，可知家用电器、手提工具为Ⅱ类用电设备，其耐冲击电压为2.5kV。

题解表　建筑物内220/380V配电系统中设备绝缘耐冲击电压额定值注：①Ⅰ类是指含有电子电路的设备，如计算机、有电子程序控制的设备②Ⅱ类是指如家用电器和类似负荷③Ⅲ类是指如配电盘，断路器，包括线路、母线、分线盒、开关、插座等固定装置的布线系统，以及应用于工业的设备和永久接至固定装置的固定安装的电动机等的一些其他设备④Ⅳ类是指如电气计量仪表、一次线过流保护设备、滤波器 32.某医院18层大楼，预计雷击次数为0.12次/a，利用建筑物的钢筋作为引下线，同时建筑物的大部分钢筋、钢结构等金属物与被利用的部分连成整体，为了防止雷电流流经引下线和接地装置时产生的高电位对附近金属物或电气线路的反击，金属物或引下线之间的距离要求，下列哪项与规范要求一致？（ ） A.大于1m B.大于3m C.大于5m D.可不受限制 正确答案： D 本题解析： 根据《建筑物防雷设计规范》（GB 50057—2010）第3.0.3条第9款规定可知，该建筑属于第二类防雷建筑第4.3.8条第2款规定，当金属物或线路与引下线之间有自然或人工接地的钢筋混凝土构件、金属板、金属网等静电屏蔽物隔开时，金属物或线路与引下线之间的距离可无要求。

33.当避雷针的高度为35m，室外配电设备保护物高度为10m时单支避雷针的保护半径为（ ）m A.32.5 B.23.2 C.30.2 D.49 正确答案： C 本题解析： 根据《交流电气装置过电压保护和绝缘配合设计规范》（GB/T 50064—2014）第5.2.1条第1款规定，高度影响系数P的取值，当避雷针高度在30m＜h≤120m时，hx为保护物高度，因为0.5h＝17.5m＞hx，第2款第2项规定，当hx＜0.5h时，保护半径应按下式确定：rx＝（1.5h－2hx）P，则rx＝（1.5h－2hx）P＝（1.5×35－2×10）×0.93＝30.2m 34.下述对TN-C系统中PEN导体的规定哪项不符合规范要求？（ ） A.PEN导体的绝缘耐压应能承受可能遭受的最高电压 B.装置外部可导电部分可作PEN导体 C.在建筑物的入口（电源入户点）处PEN导体应做重复接地 D.PEN导体不能接进漏电保护器（剩余电流保护器） 正确答案： B 本题解析： 根据《民用建筑电气设计规范》（JGJ 16—2008）第7.4.6条规定，外部可导电部分，严禁用作PEN导体。

因为因为装置外可导电部分（如：风管、金属楼梯、水管）并非是专为电气系统而设置的，其电气连接之处都很不可靠，而且其接地电阻也达不到要求因此，不能作为接地线，PEN系统一旦遇到接地问题，PEN线有时候由于负载不均衡，是会带电的，就很容易造成人身伤害了 35.按国家标准规范规定，下列哪类灯具具有保护接地要求？（ ） A.0类灯具 B.Ⅰ类灯具 C.Ⅱ类灯具 D.Ⅲ类灯具 正确答案： B 本题解析： 根据《建筑照明设计标准》（GB 50034—2013）第7.2.9条规定，当采用Ⅰ类灯具时，灯具的外露可导电部分应可靠接地 36.按规范要求，下列哪项室内电气设备的外露可导电部分可不接地？（ ） A.变压器金属外壳 B.配电柜的金属框架 C.配电柜表面的电流、电压表 D.电缆金属桥架 正确答案： C 本题解析： 根据《交流电气装置的接地设计规范》（GB/T 50065—2011）第3.2.2条第2款规定，附属于高压电气装置和电力生产设施的二次设备等的下列金属部分可不接地：安装在配电屏、控制屏和配电装置上的电测量仪表、继电器和其他低压电器等的外壳，以及当发生绝缘损坏时在支持物上不会引起危险电压的绝缘子金属底座等，C项正确。

A项，根据《交流电气装置的接地设计规范》（GB/T 50065—2011）第3.2.1条第3款规定，电机、变压器和高压电器的底座和外壳均应接地B项，根据《交流电气装置的接地设计规范》（GB/T 50065—2011）第3.2.1条第6款规定，配电、控制、保护用的屏及操作台等的金属框架均应接地D项，根据《交流电气装置的接地设计规范》（GB/T 50065—2011）第3.2.1条第10款规定，电力电缆接线盒、终端盒的外壳，电力电缆的金属护套或屏蔽层，穿线的钢管和电缆桥架等均应接地 37.根据规范要求，下述哪种物体可以做接地极？（ ） A.建筑物钢筋混凝土基础桩 B.室外埋地的燃油金属储罐 C.室外埋地的天然气金属管道 D.供暖系统的金属管道 正确答案： A 本题解析： 根据《建筑物电气装置（第5部分：电气设备的选择和安装 第54章：接地配置和保护导体）》（GB 16895.3—2004）第542.2.3条规定，可采用的接地极举倒如下：①埋入混凝土基础内接地极；②埋入土壤基础内接地极；③垂直或水平直接埋入土壤内金属接地板（例如棒、线、条、管和板）；④根据当地条件或要求所设电缆的金属护套和其他金属护层；⑤根据当地条件或要求所设置的其他适用的地下金属件（例如金属管）；⑥埋在地下的钢筋混凝土（预应力的混凝土除外）内焊接的钢筋。

38.某办公室长8m，宽6m，高3m，选择照度标准500lx，设计8盏双管2×36W荧光灯，计算最大照度512lx，最小照度320lx，平均照度445lx，针对该设计下述设备描述不正确？（ ） A.平均照度低于照度标准，不符合规范要求 B.平均照度与照度标准值偏差值，不符合规范要求 C.照度均匀度值，不符合规范要求 D.平均照度、偏差、均匀度符合规范要求 正确答案： D 本题解析： 根据《照明设计手册》（第二版）P33及《建筑照明设计标准》（GB 50034—2013）第4.1.7条规定，在一般情况下，设计照度值与照度标准值相比较，可有-10%～＋10%的偏差，当房间灯数低于10盏时，允许超过此偏差445－500）/500＝－11%，题中为8盏灯，满足偏差要求 根据第4.1.4条规定，作业面邻近周围照度可低于作业面照度，但不宜低于表4.1.4（见题解表）的数值题解表　作业面邻近周围照度根据第2.0.32条规定，照度均匀度为规定表面上的最小照度与平均照度之比，即320/445＝0.719，满足照度要求。

39.博物馆建筑陈列室对光特别敏感的绘画展品表面应按下列哪项照明标准值设计？（ ） A.不大于50lx B.100lx C.150lx D.300lx 正确答案： A 本题解析： 根据《建筑照明设计标准》（GB 50034—2013）第5.3.8条第3款规定，博物馆建筑陈列室展品照度标准值及年曝光量限值应符合表5.3.8-3（见题解表）的规定，博物馆建筑陈列室对光特别敏感的绘画展品表面，照明标准值不应大于50lx 题解表　博物馆建筑陈列室展品照度标准值及年曝光量限值注：①陈列室一般照明应按展品照度值的20%～30%选取；②陈列室一般照明UGR不宜大于19；③一般场所Ra不应低于80，辨色要求高的场所，Ra不应低于90 40.无彩电转播要求的室外灯光球场，下列哪项指标符合体育建筑照明质量标准？（ ） A.GR应不小于30，Ra应不小于65 B.GR应不小于50，Ra应不大于65 C.UGR应不小于25，Ra应不小于80 D.UGR应不小于25，Ra应不大于80 正确答案： A 本题解析： 根据《建筑照明设计标准》（GB 50034—2013）第5.3.12条第1款规定，无电视转播的体育建筑照明标准值应符合表5.3.12-1（见题解表1）的规定，无彩电转播要求的室外灯光球场，照明质量标准为GR应不小于30，Ra应不小于65。

题解表1　无电视转播的体育建筑照明标准值（部分） 多选题 （共29题，共29分）41.选择电流互感器时，应考虑下列哪些技术参数？（ ） A.短路动稳定性 B.短路热稳定性 C.二次回路电压 D.一次回路电流 正确答案： A、B、D 本题解析： 根据《导体和电器选择设计技术规定》（DL/T 5222—2005）第15.0.1条规定，电流互感器应按下列技术条件选择和校验：①一次回路电压；②一次回路电流；③二次负荷；④二次回路电流；⑤动稳定倍数；⑥热稳定倍数等 42.当35/10kV终端变电所需限制10kV侧短路电流时，一般情况下可采取下列哪些措施？（ ） A.变压器分列运行 B.采用高电阻的变压器 C.10kV母线分段开关采用高分段能力的断路器 D.在变压器回路装设电抗器 正确答案： A、B、D 本题解析： 根据《工业与民用配电设计手册》（第四版）P280，终端变电所中可采取的限流措施有：①变压器分列运行；②采用高阻抗变压器；③在变压器中装设电抗器；④采用小容量变压器。

43.在电气工程设计中，短路电流的计算结果的用途是（ ） A.确定中性点的接地方式 B.继电保护的选择与整定 C.确定供配电系统无功功率的补偿方式 D.验算导体和电器的动稳定、热稳定 正确答案： A、B、D 本题解析： 根据《钢铁企业电力设计手册》（上册）P177的“短路电流的计算目的及一般规定”相关内容，可知短路电流的计算的作用包括：①电气接线方案的比较和选择；②正确选择和校验电气设备（包括限制短路电流的设备）；③正确选择和校验载流导体；④继电保护装置的选择与整定；⑤接地装置的设计及确定中性点接地方式；⑥计算软导线的短路摇摆；⑦确定分裂导线间隔棒的间距；⑧验算接地装置的接触电压和跨步电压；⑨大、中型电动机的启动 【说明】计算出来的短路电流的稳态值和设备铭牌（或产品手册）上的热稳定电流进行比较进行热稳定校验；计算出来的短路电流的冲击值和设备铭牌（或产品手册）上的动稳定电流进行比较，进行动稳定校验 44.在电力系统中，下列哪些因素影响短路电流计算值？（ ） A.短路点距离电源的远近 B.系统网的结构 C.基准容量的取值大小 D.计算短路电流时采用的方法 正确答案： A、B 本题解析： 根据《工业与民用配电设计手册》（第四版）P177的“4.1.3短路电流计算的基本概念”相关内容中，短路过程中短路电流变化的情况决定于系统电源容量的大小或短路点离电源的远近。

若以供电电源容量为基准的短路电流计算电抗不小于3，短路时即认为电源母线电压维持不变，不考虑短路电流交流分量的衰减，可按无限大电源容量的系统或远离发电机端短路进行计算否则按短路电流含衰减交流分量的系统，即有限电源容量的系统或靠近发电机端短路进行计算系统网络结构影响短路电流计算值 基准容量可以任意选定，因此基准容量不影响短路电流计算值有名制和标幺制只是两种不同的计算方法，并不影响短路电流计算值 45.对于35kV及以下电力电缆绝缘类型的选择，下列哪些项表述符合规范规定？（ ） A.高温场所不宜用聚氯乙烯绝缘电缆 B.低温场所宜用聚氯乙烯绝缘电缆 C.防火有低毒要求时，不宜用聚氯乙烯电缆 D.100℃以上高温环境下不宜采用矿物绝缘电缆 正确答案： A、C 本题解析： 根据《电力工程电缆设计规范》（GB 50217—2018）相关规定如下： AD两项，根据第3.3.5条规定，100℃以上高温环境，宜选用矿物绝缘电缆高温场所不宜选用普通聚氯乙烯绝缘电缆B项，根据第3.3.6条规定，低温环境不宜用聚氯乙烯绝缘电缆。

C项，根据第3.3.7条规定，防火有低毒性要求时，不宜选用聚氯乙烯绝缘电缆 46.向屋顶有机房的电梯供电的电源线路和电梯专用线路的敷设，下列表述哪些是正确的？（ ） A.向电梯供电的电源线路，可敷设在电梯井道内 B.除电梯的专用线路外，其他线路不得沿电梯井道敷设 C.在电梯井道内的明敷电缆应采用阻燃型 D.在电梯井道内的明敷的穿线管、槽应是阻燃的 正确答案： 、B、C、D 本题解析： 根据《通用用电设备配电设计规范》（GB 50055—2011）第3.3.6条规定，向电梯供电的电源线路，不应敷设在电梯井道内除电梯的专用线路外，其他线路不得沿电梯井道敷设在电梯井道内的明敷电缆应采用阻燃型明敷的穿线管、槽应是阻燃的 47.某一10/0.4kV车间变电所、配电气变压器安装在车间外，高压侧为小电阻接地方式，低压侧为TN系统，为防止高压侧接地故障引起低压侧工作人员的电击事故，可采取下列哪些措施？（ ） A.高压保护接地和低压侧系统接地共用接地装置 B.高压保护接地和低压侧系统接地分开独立装置 C.高压系统接地和低压侧系统接地共用接地装置 D.在车间内，实行总等电位联结 正确答案： A、C 本题解析： 根据《交流电气装置的接地设计规范》（GB 50065—2011）第7.2.6条规定，向低压电气装置供电的配电变压器的高压侧工作于低电阻接地系统，变压器的保护接地装置的接地电阻符合本规范第4.2.1条的要求，建筑物内低压采用TN系统且低压电气装置采用（含建筑物钢筋的）保护总等电位联结系统时，低压系统电源中性点可与该变压器保护接地共用接地装置。

48.为避免电子设备信号电路接地导体阻抗无穷大，形成接收或辐射干扰信号的天线，下述接地导体长度要求哪些正确？（ ） A.长度不能等于信号1/4波长 B.长度不能等于信号1/4波长的偶数倍 C.长度不能等于信号1/4波长的奇数倍 D.不受限制 正确答案： A、C 本题解析： 根据《工业与民用配电设计手册》（第四版）P1430，为避免电子设备信号电路接地导体阻抗无穷大，形成接收或辐射干。
