电缆故障测试仪的组成原理及功能

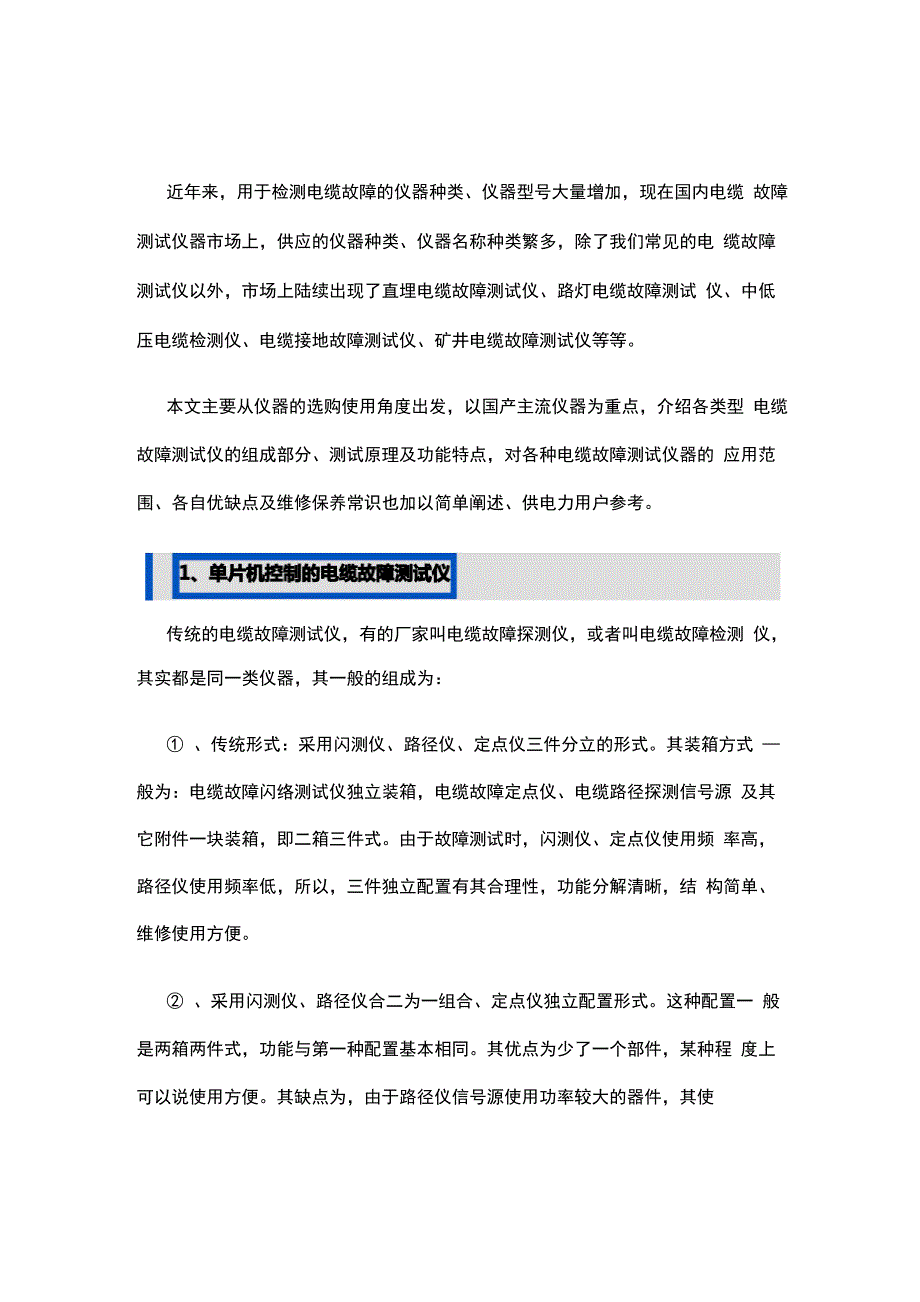

近年来，用于检测电缆故障的仪器种类、仪器型号大量增加，现在国内电缆 故障测试仪器市场上，供应的仪器种类、仪器名称种类繁多，除了我们常见的电 缆故障测试仪以外，市场上陆续出现了直埋电缆故障测试仪、路灯电缆故障测试 仪、中低压电缆检测仪、电缆接地故障测试仪、矿井电缆故障测试仪等等本文主要从仪器的选购使用角度出发，以国产主流仪器为重点，介绍各类型 电缆故障测试仪的组成部分、测试原理及功能特点，对各种电缆故障测试仪器的 应用范围、各自优缺点及维修保养常识也加以简单阐述、供电力用户参考传统的电缆故障测试仪，有的厂家叫电缆故障探测仪，或者叫电缆故障检测 仪，其实都是同一类仪器，其一般的组成为：① 、传统形式：采用闪测仪、路径仪、定点仪三件分立的形式其装箱方式 —般为：电缆故障闪络测试仪独立装箱，电缆故障定点仪、电缆路径探测信号源 及其它附件一块装箱，即二箱三件式由于故障测试时，闪测仪、定点仪使用频 率高，路径仪使用频率低，所以，三件独立配置有其合理性，功能分解清晰，结 构简单、维修使用方便② 、采用闪测仪、路径仪合二为一组合、定点仪独立配置形式这种配置一 般是两箱两件式，功能与第一种配置基本相同其优点为少了一个部件，某种程 度上可以说使用方便。

其缺点为，由于路径仪信号源使用功率较大的器件，其使用频率并不高，所以，这种配置增加了闪测仪的复杂性，吏闪测仪的故障率提高， 维修相对变的复杂其测试原理为：闪测仪为脉冲反射法，路径仪采用电磁波测试最小点方法， 定点仪用声测法定点另外，大部分厂家的定点仪采用声磁同步方式/定点仪既 能进行故障声测定点，也能用于电缆路径测试时做为路径信号接收机使用例如 DTC系列电缆故障测试仪，其配套的定点仪，采用声磁同步方式，可以用声测 法进行故障定点，其故障定点时采用表头、耳机同时接收显示方式，极为方便 也可以作路径信号接收机使用何以接收路径仪信号源发出的路径信号，也可以 接收电缆故障定点时的高压脉冲电磁波信号，是真正的一机多用单片机控制的大屏幕液晶显示电缆故障测试仪特点：(1) 、可靠性高：因为闪测仪软件固化，不会存在软件故障，操作失误时，可 以复位重来，整个过程只需几秒钟时间2) 、测试快速：带直流电源供电的单片机控制的闪测仪，到现场几分钟内就 能完成测试电缆全长及传输速度、电缆短路故障、电缆断线故障任务3) 、故障率低：因为是专用测试仪器，不会用作为其他用途，所以单片机控 制闪测仪就不容易出故障，这一点对电缆维修用户是十分必要的。

单片机控制的闪测仪其缺点为数据存贮量小一般只存贮两组波形，但是对 仪器使用者来说，一般用同屏幕两组波形对比(即用好相的低压脉冲法全长测试 波形及故障相的高压冲闪法测试波形进行对比)已经足够了笔记本型电缆故障测试仪，作为计算机领域的一个典型应用，在技术上无疑 是进步计算机的大容量数据存贮处理功能，网络的数据传输功能，方便的信息 管理功能，给电缆故障测试仪仪器提供了一个更好的平台，使用好了，无疑是会 对提高测试水平起到一个事半功倍的推动作用但是，任何事情都有两个方面， 笔记本电缆故障测试仪也有它的固有缺点，在某些环境、某些场合下、它的使用 确实不如用单片机控制的液晶显示的电缆故障测试仪来得方便1）、笔记本电脑电缆故障测试仪的组成形式：目前市场上流行的笔记本电缆故障测试仪，其核心是闪测仪不同，定点仪、 路径仪与一般的电缆故障测试仪相同，测试原理也相同，它有以下几种形式：① 、闪测仪采用一个笔记本数据采集器，定点仪、路径仪独立装箱使用，即 两箱一包式、或一箱一包式，这种形式的闪测仪，完全靠笔记本电脑进行数据采 集和操作，对电脑依赖性最高，电脑出了任何问题，都会直接影响测试仪使用② 、闪测仪采用将笔记本数据采集器及路径仪信号源合二为一的形式。

定点 仪独立装箱一般为两箱一包式这种配置，与第一种配置一样，故障粗测完全 依赖于笔记本电脑③ 、闪测仪有独立的操作和显示系统，闪测仪上面有笔记本电脑接口路径 仪、定点仪独立装箱这种配置，笔记本作为辅助测试仪器，可有可无一般情 况下，用户很少使用笔记本来测试，因为用单片机系统来测试故障方便快捷，所 以这种配置只增加了仪器的复杂性和成本，实际意义不大④ 、闪测仪采用电脑主板，显示器用液晶显示器，这种闪测仪，实质上与单 片机控制的闪测仪性能基本相似由于使用电脑主板，其数据存贮容量比使用单 片机的闪测仪大另外，有的闪测仪可以带软驱，USB接口等等，与笔记本电 脑通信比较方便但是这种闪测仪，也有与笔记本闪测仪同样有的缺点，使用相 对变的复杂一些2)、笔记本电脑故障测试仪使用中的问题：笔记本闪测仪，从其设计的技术角度说，应该说是比较先进的，使用也不会 存在大的问题，但针对不同使用单位和使用现场，其缺点也十分明显：① 、现场使用不够快捷：现场测试时，闪测仪一般只用短短几分钟时间就结 束但使用用笔记本电脑，从电脑开机到运行程序、本身的过程就比较长，加上 笔记本电源问题、闪测仪数据采集器电源问题、电脑死机问题、耗用的时间就更 长。

② 、电脑的可靠性问题：由于笔记本本身是通用的办公设备，所以用户购买 后，一般会将配用的笔记本电脑用作其他用途，这样，我们使用电脑时遇到的问 题，在故障测试时都会遇到例如：病毒感染问题、操作系统及软件问题不管 是什么问题，都会影响用户进行故障测试，让用户以为仪器有故障(其实大多时 间是因为笔记本电脑有问题)③ 、软件可靠性问题：应该说，大部分厂家的笔记本软件，软件本身没有多 大问题但是也有部分厂家，软件设计不够完善，结果为闪测仪前端（数据采集 器）要挑选电脑（通用性不好），这个电脑能用，换个电脑又不能用有些厂家 的闪测仪软件只能在笔记本系统盘（C盘）安装，这样，当电脑被用户使用一段 时间后，操作系统出了问题，笔记本程序就无法正常使用，只有重新安装操作系 统及软件才行④ 、显示问题：笔记本电脑闪测仪还有一个较大的缺陷就是，在室外工作时， 尤其是有日光时，笔记本的显示成为很大问题，这给用户会带来极大不便总之，用笔记本电脑闪测仪，对于大部分供电维修使用人员而言，是不太适 应的因为我们现在还不能做到所有电缆故障维修人员都是电脑方面的专家，可 以自己安装操作系统和软件、自己解决电脑所有故障用户使用仪器时，电脑出 了故障，仪器就不能正常使用，会给用户解决电缆故障造成很大问题。

另外，针对厂家宣传的电缆测试管理功能，从实际使用情况看，用户很少使 用现在县一级以上的供电局，都有自己的内部管理网络，所以笔记本电脑设计 的管理功能，实际很少发挥作用用户购买仪器、主要是为了解决电缆故障中低压电缆故障测试，按测试原理的不同分为三种：一是用脉冲反射法测试 原理进行故障粗测，采用比较特殊的高压附件配套进行故障定点，例如用专用的 电压等级较低的高压测试电源，采用大容量的脉冲电容器等等，这与传统的电缆乡a/7耐口打专注•专研•专业故障测试仪基本一样；二是用跨步电压测试法进行故障测试；三是用电桥测试原 理进行测试现在市场上流通的中低压电缆检测仪，大部分是完成电缆故障粗测 功能其原理一般是采用电桥法，只不过是现在已经采用了计算机技术，采用的 是智能电桥有低压电桥、高压电桥等等有些仪器还采用了超高压数字电桥原 理给故障点加的电压一般为200V以上，最高可以加到20KV对于故障电阻 较低的（电阻小于600MQ ）电缆故障用中低压电缆检测仪可以粗测故障距离应用范围：适用于故障电阻值不高的泄漏性故障测试一般用于6000V以下 等级的电缆故障测试＜故障距离粗测＞优点：对于适应测试的电缆故障，其使用简单，对使用人员的技术要求不高。

即“傻瓜”式测试另外，对于有些故障点，如有些电缆接头故障，由于故障点 爬电距离长，不能形成“闪络”放电的故障，由于无法用脉冲反射法（闪测法） 进行故障距离粗测，采用电桥法测试就有其优越性缺点：只能测中低压电缆的泄漏性故障，对于高压电缆的大部分高电阻故障、 闪络性故障、断线故障、以及不知道电缆全长的故障无法直接进行测试直埋电缆，绝大部分故障用传统的电缆故障测试仪都能完成的工作，直接以电缆铺设方式命名仪器名称，是由于采用的故障测试原理不同一般情况下，直 埋电缆故障测试仪采用的故障定点方法是跨步电压法，其工作原理为：给接地电缆电线施加一固定电压信号，在接地点周围地面就形成电场，离故障点越近，相 同距离间电位差越大，反之亦然根据这一原理，就能找到接地故障点故障距离的粗测可以采用脉冲反射法，也可以采用电桥法，就看生产厂家怎 么配套我们一般说的直埋电缆故障测试仪就是一套跨步电压定点系统，包含电 压发射机和跨步电压接收机两部分，不含故障粗测和路径测试功能对接地电阻很小的地埋电缆电线故障，用直埋电缆故障测试仪能够达到测试 目的但用这种仪器检测地埋电缆电线故障，其局限性也非常大因为电缆故障 中，大部分故障点处接地电阻非常高，通常阻值较低的为几十千欧，阻值高的达 几兆甚至几百兆欧。

因此，用该类仪器排除高阻故障效率较低，误判率较高、仪 器使用局限性较大路灯电缆故障测试仪，其实质是解决低压电缆测试问题其测试方法分为跨 步电压法、以及采用电磁波定点两种，适用于测试路灯电缆故障、直埋电缆故障、 直埋光缆对地绝缘故障、交联电缆外护套故障、地埋线电缆故障等等就其测试 原理讲，实际上与直埋电缆故障测试仪是相同的详情点击进入官网咨询）矿井电缆/与其它电缆并没有实质的不同/只是仪器的使用环境条件不一样， 所以对仪器有与其它电缆不一样的要求例如煤矿电缆可能不能采用高压冲闪法 进行测试，有些矿井使用高压仪器不方便等等目前市场上的矿井电缆故障测试 仪，有的用脉冲反射法直接进行测试，可以测试短路、断线故障；有的采用智能 电桥测试原理进行测试，可以测试故障点阻值不太高的泄漏性高阻故障；有的是 脉冲反射法和电桥法同时采用，使用范围就更广泛一些通过以上介绍，我们可以看到，尽管仪器的种类名称不一样，其测试原理其 实就那么几种，仪器名称不同，主要是生产厂家按使用对象不同，从市场营销的 需要给仪器命名作为仪器使用者，不要看仪器叫什么名称，主要要了解仪器是 采用什么测试原理，从而确定是否能满足需要三新电力，2005年成立于武汉，是一家集电力检测、调试及电力技术服务 为一体的高端解决方案提供商，现拥有三家全资子公司，荣耀15载，我们始终 专注高压电力检测事业。
