安捷伦使用方法

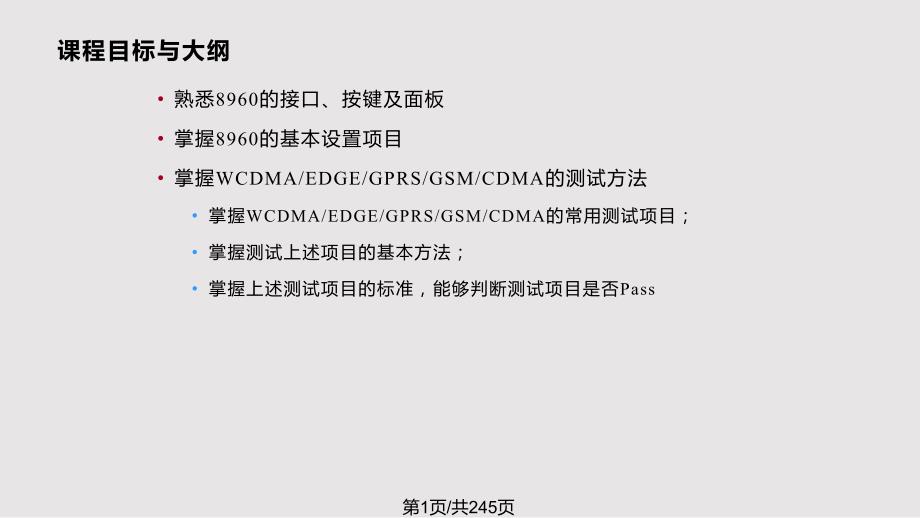

课程目标与大纲 熟悉8960的接口、按键及面板掌握8960的基本设置项目掌握WCDMA/EDGE/GPRS/GSM/CDMA的测试方法掌握WCDMA/EDGE/GPRS/GSM/CDMA的常用测试项目；掌握测试上述项目的基本方法；掌握上述测试项目的标准，能够判断测试项目是否Pass第1页/共245页认识89608960，是安捷伦生产的一款无线通讯产品综测仪，与R&S生产的CUM200一起占据了无线综测仪的绝大部分市场份额测试项目选择测试项目选择射频线接口射频线接口数数字字及及符符号号键键滚轮滚轮&确定确定电源键电源键回车键回车键上档键上档键呼叫设呼叫设置置系统配系统配置置复位键复位键设置项设置项选择键选择键呼叫状呼叫状态态测量启动测量启动键键发送发送信号信号本地本地操作操作开关键开关键网口网口第2页/共245页软件/手动测试的架构框图8960工控机手机GPIBGPIB线线射射频频线线手动测试手动测试自动测试自动测试第3页/共245页GPIB线&GPIB卡如果使用工控机（电脑）控制8960进行测试（自动测试），则工控机（电脑）需预装PCI-GPIB卡，并在工控机（电脑）上安装相应的驱动程序，然后使用GPIB线连接8960与电脑通信。
第4页/共245页打开一个测试项目在测试中，按Measurement selection，选择所需要打开的测试项目，确定后就可以打开该测试项目第5页/共245页关闭一个测试项目l在Measurement selection中，将滚轮滚动至已经打开的测试项目，按左侧的Close Measurement,即可关闭当前测试项目第6页/共245页线损设置（1/3）按SYSTEM CONFIG，弹出如下界面按RF IN/OUT Amptd Offset第7页/共245页线损设置（2/3）l按F5,RF IN/OUT Amptd Offset Setup第8页/共245页l输入要设置的频率及对应的线损，对于与处于Off状态的项目，我们按On键即可开启线损设置（3/3）第9页/共245页GPIB地址设置按SYSTEM CONFIG，选择Instrument SetupGPIB Address显示的即为GPIB地址第10页/共245页数字通信制式的演进GSMGPRSEDGECDMAWCDMATD-SCDMACDMA 1X1X EVDO1X EVDVHSD(U)PA2G3G第11页/共245页GSM测量参数l对于GSM/GPRS制式的手机，常需要测量的参数有：发射功率功率时间模板相位误差&频率误差开关谱&调制谱参考灵敏度电平第12页/共245页建立连接（1/4）按SYSTEM CONFIG，打开如下界面。
第13页/共245页建立连接（2/4）按 Format Switch,选择要切换的制式，在这里我们选择GSM/GPRS第14页/共245页建立连接（3/4）在Operating Mode里选择 Active Cell(GSM),按 Original Call，当屏幕下方显示Connected的时候，表示连接已成功第15页/共245页建立连接（4/4）在屏幕右侧Traffic Band中选择需要的频段，在Traffic Channel中选择需要的信道第16页/共245页发射功率（1/3）在手机与8960已连接的情况下，按Measurement selection,选择 Transmit Power,进入测试界面第17页/共245页发射功率（2/3）l按确定可以看到测试结果第18页/共245页发射功率（3/3）频段频段功率等级功率等级容限值容限值测试信道测试信道GSM 850533dBm2dB128、190、251；1023dBm3dB1513dBm3dB195dB5dBGSM900533dBm2dB1、62、124；1023dBm3dB1513dBm3dB195dB5dBDCS030dBm2dB512、698、885520dBm3dB1010dBm4dB150dB5dB PCS030dBm2dB512、661、810520dBm3dB1010dBm4dB150dB5dB l判断标准如下：第19页/共245页功率时间模板（1/3）在已连接的情况下，按Measurement selection，选择Power vs Time。
第20页/共245页功率时间模板（2/3）确定之后显示如下界面第21页/共245页功率时间模板（3/3）按Change View，选择Graph,可以看到图示化的测试结果第22页/共245页频率误差&相位误差（1/4）在已连接状态下，按Measurement selection，选择 Phase&Frequency Error第23页/共245页频率误差&相位误差（2/4）按确定，可以看到测量结果第24页/共245页频率误差&相位误差（3/4）按Change View，选择Graph，可以观察图示化的测量结果第25页/共245页相位误差&频率误差（4/4）对于频率误差，容限值为，即900MHz频段的允许误差为 90Hz,1800MHz频段的允许误差为180Hz峰值相位误差：-20o至+20o 均方相位误差：5o第26页/共245页开关谱&调制谱（1/6）在已连接的状态下，按Measurement selection选择Output RF Spectrum第27页/共245页开关谱&调制谱（2/6）按确定可以看到测试结果第28页/共245页开关谱&调制谱（3/6）按 Modulation Numeric和Switching Numeric，可以在调制谱和开关谱之间切换。
第29页/共245页按Change View,选择Graph,可以看到图示化的测量结果开关谱&调制谱（4/6）第30页/共245页按Switching，可以显示开关谱开关谱&调制谱（5/6）第31页/共245页按Modulation and Switching，可以同时显示开关谱和调制谱开关谱&调制谱（6/6）第32页/共245页参考灵敏度(1/7)将Data Conn Type中的连接类型设为BLER第33页/共245页参考灵敏度(2/7)l按BCH Parameters，第34页/共245页参考灵敏度(3/7)将Cell Power 更改为-102dBm第35页/共245页参考灵敏度(4/7)按Measurement selection，选GSM Bit Error第36页/共245页参考灵敏度(5/7)按Bit Error Setup,将Loopback Delay 设为10，观察FER第37页/共245页参考灵敏度(6/7)对于GSM850/900，将Cell Power 更改为-15dBm,观察FER对于DCS/PCS，将Cell Power更改为-23dBm，观察FER第38页/共245页参考灵敏度(7/7)判断标准：GSM850/900，-102dBm-15dBm,FER2.4%DCS/PCS,-102dBm-23dBm,FER2.4%第39页/共245页GPRS测量参数l对于GSM/GPRS制式的手机，需要测量的参数有：发射功率时间功率模板相位误差&频率误差开关谱&调制谱块误码率第40页/共245页建立连接（1/5）按SYSTEM CONFIG，选择Format Switch，选择GSM/GPRS。
第41页/共245页建立连接（2/5）在Operating Mode中选择Active Cell(GPRS)Data Conn Type选 ETSI Type A第42页/共245页建立连接（3/5）在右侧选择PDTCH Parameters，更改Multislot Config 为3 Down,2 Up第43页/共245页建立连接（4/5）按Original Call进行注册第44页/共245页建立连接（5/5）按Start Data Connection进行数据连接第45页/共245页发射功率（1/2）在数据传输状态下 按Measurement selection ,选择Transmit Power第46页/共245页发射功率(2/2)按 START SIGNAL 观察测试结果判断标准同GSM第47页/共245页功率时间模板（1/3）在数据传输状态下按Measurement selection，选Power VS Time第48页/共245页功率时间模板（2/3）START SINGNAL，观察测量结果第49页/共245页功率时间模板（3/3）按Change View,选择Graph，可以观察图示化的测试结果。
第50页/共245页频率&相位误差（1/3）在数据传输状态下按Measurement selection,选择Phase&Frequency Error第51页/共245页频率&相位误差（2/3）按START SIGNAL，观察结果第52页/共245页频率&相位误差（3/3）按Change View，选择Graph,可以看到图示化的测量结果判断标准同GSM第53页/共245页开关谱&调制谱（1/6）在数据连接状态下，按Measurement selection,选择Output RF Spectrum第54页/共245页开关谱&调制谱（2/6）按START SIGNAL，观察测试结果第55页/共245页开关谱&调制谱（3/6）按Change View,再选择 Modulation Numeric和Switching Numeric，可以在调制谱和开关谱之间切换第56页/共245页开关谱&调制谱（4/6）按Graph,可以看到图示化的结果第57页/共245页开关谱&调制谱（5/6）按Switching显示开关谱第58页/共245页开关谱&调制谱（6/6）按Modulation and Switching，可以同时显示开关谱和调制谱。
第59页/共245页块误码率（1/5）按CALL Data Conn Type 选择BLER第60页/共245页块误码率（2/5）l进入数据传输状态第61页/共245页块误码率（3/5）将Cell Power 更改为-102dBm第62页/共245页块误码率（4/5）按 Measurement selection,选择GPRS Block Error第63页/共245页块误码率（5/5）按START SIGNAL，观察测试结果判断通过的标准为10%第64页/共245页EDGE测量参数对于EDGE，需要测量的参数有：相位误差&频率误差时间功率包络发射功率调制谱&开关谱第65页/共245页连接（1/6）按SYSTEM CONFIG，Format Switch,选择GSM/GPRS第66页/共245页连接（2/6）按右侧PDTCH Parameters第67页/共245页连接（3/6）在Multislot Config 中改为4 Down,1Up第68页/共245页连接（4/6）按Measurement selection，选中Output RF Spectrum按两次F1,进入设置界面，将Filter Type设为Digital。
第69页/共245页连接（5/6）将Operating Mode中设为Active Cell(EGPRS)第70页/共245页连接（6/6）按 Original Call和Start Data Connection，进入数据传输状态第71页/共245页相位误差&频率误差（1/4）l在数据传输状态下按Measurement selection,选择 Phase&Frequency Error第72页/共245页相位误差&频率误差（2/4）按确定，观察测试结果第73页/共245页相位误差&频率误差（3/4）按Phase&Freq.Setup,将Multi-Measurement Count改为10，可以看到统计结果第74页/共245页相位误差&频率误差（4/4）按 Change View,Graph,可以看到图像化的结果，判断标准同GSM第75页/共245页功率时间模板（1/3）在数据传输状态下按Measurement selection，选择Power VS Time第76页/共245页功率时间模板（2/3）按确定，观察测试结果第77页/共245页功率时间模板（3/3）按Change View,选择Graph，可以看到图像化的测试结果。
第78页/共245页发射功率（1/4）在数据传输状态下按Measurement selection，选择 EGPRS Transmit Power第79页/共245页发射功率（2/4）按确定，观察测试结果第80页/共245页发射功率（3/4）按EDGPS Transmit Power Setup，将Multi-Measurement Count设为10，可以看到统计结果第81页/共245页发射功率（4/4）频段段功率等功率等级容限容限值信道信道GSM850/900827dBm3dBGSM850:128、190、251GSM900:1、62、1241317dBm3dB195dBm5dBDCS/PCS226dBm3dBDCS:512、698、885PCS:512、661、810814dBm4dB150dB5dB第82页/共245页调制谱&开关谱（1/5）按Measurement selection，选择Output RF Spectrum第83页/共245页调制谱&开关谱（2/5）l按确定，观察测试结果第84页/共245页调制谱&开关谱（3/5）按Graph,可以看到图像化的测试结果第85页/共245页调制谱&开关谱（4/5）按Switching,可以看到开关谱的测试结果。
第86页/共245页调制谱&开关谱（5/5）按Modulation and Switching，可以同时观察开关谱和调制谱第87页/共245页WCDMA测量参数l对于WCDMA制式的手机，需要测量的参数有：最大发射功率最小发射功率频谱发射模板占用带宽载波频率误差&矢量幅度误差峰值码域误差灵敏度最大输入电平内环功率控制开环功率控制第88页/共245页连接(1/9)按SYSTEM CONFIG,在Format Switch 中选择WCDMA第89页/共245页连接(2/9)左侧翻到第二页，选择Cell Parameters,将BCCH Update page 设为Auto第90页/共245页连接(3/9)将ATT(IMSI Attach)Flag State 改为Set第91页/共245页连接(4/9)按F4,选择Uplink Parameters,Maximum Uplink Transmit Power Level 设为24dBm第92页/共245页连接(5/9)左侧翻到第4页，选择Security Info，找到Security Parameters,将Security Operations 设为None。
第93页/共245页连接(6/9)右侧，将Cell Power设为-50dBm第94页/共245页连接(7/9)按F12，Channel(UARFCN)Parameters,点DL Channel 设置所需的信道第95页/共245页连接(8/9)右侧第二页，将RLC Reestablish 更改为Off第96页/共245页连接(9/9)右侧翻到第3页，将UE Target Power 设为24dBm按Active Cell,激活信元，按Original Call进行呼叫第97页/共245页最大发射功率（1/3）在连接状态下按Measurement selection,选择Channel Power第98页/共245页最大发射功率（2/3）按确定，观察测试结果第99页/共245页最大发射功率（3/3）按Channel Power Setup,将Multi-Measurement Count设为10，可以看到最大，最小，平均值等判断标准：24dBm（+1dB,-3dB）第100页/共245页最小发射功率（1/5）将Cell Power 设为-93dBm第101页/共245页最小发射功率（2/5）右侧翻到第三页，将UE Target Power 设为-55dBm，连接。
第102页/共245页最小发射功率（3/5）按Measurement selection,选择 Channel Power第103页/共245页最小发射功率（4/5）按确定，观察测试结果第104页/共245页最小发射功率（5/5）按F1,Channel Power Setup，将Multi-Measurement Count 改为10，则可以看到统计结果通过的标准：-50dBm第105页/共245页频谱发射模板（1/3）在连接状态下按Measurement selection,选择Spectrum Emission Mask第106页/共245页频谱发射模板（2/3）按SEM Setup,将Multi-Measurement Count改为10，观察测试结果第107页/共245页频谱发射模板（3/3）按Graph，观察图示化的测试结果第108页/共245页占用带宽（1/3）连接之后，按Measurement selection,选择Occupied Bandwidth第109页/共245页占用带宽（2/3）按确定，观察测试结果第110页/共245页占用带宽（3/3）按Occupied BW Setup,将Multi-Measurement Count改为10，可以看到平均值，最小值，最大值等统计结果。
通过标准：5MHZ第111页/共245页载波频率误差&矢量幅度误差（1/5）将UE Target Power 设为-20dBm,连接第112页/共245页载波频率误差&矢量幅度误差（2/5）按Measurement selection，选Waveform Quality第113页/共245页载波频率误差&矢量幅度误差（3/5）按确定，观察测试结果第114页/共245页载波频率误差&矢量幅度误差（4/5）按Waveform Quality Setup，将Multi-Measurement Count改为10，可以得到最大值、最小值、平均值等统计结果第115页/共245页载波频率误差&矢量幅度误差（5/5）载波频率误差标准：矢量幅度误差标准：17.5%第116页/共245页峰值码域误差（1/3）在手机连接状态下按Measurement selection,选择Waveform Quality第117页/共245页峰值码域误差（2/3）l按确定，观察测试结果第118页/共245页峰值码域误差（3/3）按Waveform Quality Setup，将Multi-Measurement Count改为10，可以得到最大值、最小值、平均值等统计结果。
标准：-15dB第119页/共245页灵敏度（1/4）在手机连接状态按Measurement selection,选择 Loopback BER第120页/共245页灵敏度（2/4）对于W2100，观察时的比特误码率对于W850/W900/W1900,观察时的比特误码率第121页/共245页灵敏度（3/4）l对于W2100，Cell Power从开始往下走，(W850/W900/W1900从-104.7dBm)但比特误码率不超过0.1%第122页/共245页灵敏度（4/4）l满足要求的最小值为灵敏度的测试值l通过标准；W850/W900/W1900：第123页/共245页最大输入电平（1/8）将Cell Power设为-25dBm第124页/共245页最大输入电平（2/8）将UE Target Power 设为20dBm第125页/共245页最大输入电平（3/8）左侧第二页，按F3,Generator Info，选择F3,Downlink Channel Levels第126页/共245页最大输入电平（4/8）按F3,Connected DL Channel Levels第127页/共245页最大输入电平（5/8）按F2,WCDMA Conn DL Channel Levels。
第128页/共245页最大输入电平（6/8）将Connected DPCH Levels设为-19dBm第129页/共245页最大输入电平（7/8）按Measurement selection,选Loopback BER第130页/共245页最大输入电平（8/8）按F1,Bit Error Setup,将Number of bits to test 更改为161040，观察测试结果通过标准：比特误码率0.1%第131页/共245页内环功率控制（1/9）在连接状态下按Measurement selection,选择Inner Loop Power第132页/共245页内环功率控制（2/9）按Inner Loop Power Setup第133页/共245页内环功率控制（3/9）Test Segment选A，按START SIGNAL，则出现内功控A的测试结果第134页/共245页内环功率控制（4/9）Test Segment选B，按START SIGNAL，则出现内功控B的测试结果第135页/共245页内环功率控制（5/9）Test Segment选C，按START SIGNAL，则出现内功控C的测试结果。
第136页/共245页内环功率控制（6/9）Test Segment选E，按START SIGNAL，则出现内功控E的测试结果第137页/共245页内环功率控制（7/9）Test Segment选F，按START SIGNAL，则出现内功控F的测试结果第138页/共245页内环功率控制（8/9）Test Segment选G，按START SIGNAL，则出现内功控G的测试结果第139页/共245页内环功率控制（9/9）Test Segment选H，按START SIGNAL，则出现内功控H的测试结果第140页/共245页开环功率控制（1/8）左侧翻到第二页，按General Info,选择F3,Downlink Channel Levels第141页/共245页开环功率控制（2/8）按F2，Initial DL Channel Levels,将CPICH Level设为PCCPCH/SCH Level设为，S-CCPCH Level设为-5.3dB,PICH Level设为-8.3dB,AICH Level设为-9.9dB,DPCH Level设为Off第142页/共245页开环功率控制（3/8）在左侧第二页，按Uplink Parameters,将PRACH Preambles设为4；PRACH Ramping Cycles（MMAX）设为1；Available Subchannels（Bit Mask）设为：000000000001；Maximum Uplink Transmit Power Level 设为：24dBm。
第143页/共245页开环功率控制（4/8）左侧第二页，按Cell Parameters,将Primary CPICH TX Power设为28dBm,Uplink Interface设为-101dBm,Constant Value 设为-10dB第144页/共245页开环功率控制（5/8）在右侧第一页，将Cell Power设为第145页/共245页开环功率控制（6/8）按Measurement selection,选择PRACH Transmit on/off Power第146页/共245页开环功率控制（7/8）点击F1（PRACH TX On/Off Pwr Setup），将Open Loop Power Error Upper Limit设为：，Open Loop Power Error Lower Limit设为：第147页/共245页开环功率控制（8/8）按START SIGNAL，开始测试通过标准：Open Loop Power Error9dBm第148页/共245页切换（1/5）对于WCDMA制式的移动平台，是无法直接在GSM制式下连接到8960的，必须要切换（handover）,GPRS和EDGE则不需要切换。
第149页/共245页切换（2/5）在连接状态下在左侧第一页按F5，Handovers第150页/共245页切换（3/5）选择F3，System Handover第151页/共245页切换（4/5）将前两项RB Test Mode to GSM Handover Alerting State 和Wait for RLC Ack of Handover From UTRAN都设为off,然后在GSM Cell Band里选择要切换到的频段第152页/共245页切换（5/5）Execute Handover，执行切换等待大约3秒钟，显示Connected,表示已经连接成功第153页/共245页CDMA测试对于CDMA手机，常见的测试参数有：最大/最小功率时间&相位误差波形质量&频率精准度开环输出功率接收灵敏度&动态范围门控输出功率发射机传导杂散前向通道AWGN解调最小可控输出功率RF输出最大功率开环功率控制的时间响应第154页/共245页连接（1/5）按SYSTEM CONFIG,选择Format Switch，选择IS-2000,/IS-95/AMPS第155页/共245页连接（2/5）按F1,在Operating Mode中选择Active Cell。
第156页/共245页连接（3/5）按F2，在System Type里面选择IS-2000第157页/共245页连接（4/5）在右侧Cell Power设置信元功率，Cell Band选择频段，Channel选择测试信道等第158页/共245页连接（5/5）按Original Call进行呼叫第159页/共245页最大/最小功率（1/4）右侧第一页，将Radio Config设为（Fwd1,Rvs1）第160页/共245页最大/最小功率（2/4）按FCH Service Option Setup,将Service Option for Fw1,Rvs1更改为SO2（Loopback）第161页/共245页最大/最小功率（3/4）按Measurement selection，选择Maximum/Minimum Power第162页/共245页最大/最小功率（4/4）按START SIGNAL，开始测量第163页/共245页时间&相位误差（1/5）右侧第1页，Cell Power设为-55dBm，Radio Config设置为（Fwd3,Rvs3）第164页/共245页时间&相位误差（2/5）选择 FCH Service Option Setup(F12)(Call Parms 1 of 4),设定Service Option for Fwd3,Rvs3 为SO2(Loopback)。
第165页/共245页时间&相位误差（3/5）按下 Measurement selection，选择 Code Channel Time/Phase Error第166页/共245页时间&相位误差（4/5）将Time Limit设置为，Phase设置为第167页/共245页时间&相位误差（5/5）为了显示某个码频率数字结果，按下 Marker Position(F2)然后旋转到所需位置第168页/共245页波形质量&频率精准度（1/10）右侧第一页，将Cell Power设置为-101dBm，将Raido Config设置为（Fwd3,Rvs3）第169页/共245页波形质量&频率精准度（2/10）选择 FCH Service Option Setup(F12)(Call Parms 1 of 3),设定Service Option for Fwd3,Rvs3为SO2(Loopback)第170页/共245页波形质量&频率精准度（3/10）设定 Traffic Data Rate(F12 在Call Parms 2 of 3)为Full,Rvs Power Rate为Alternating bits。
第171页/共245页波形质量&频率精准度（4/10）左侧第二页按Generator Info第172页/共245页波形质量&频率精准度（5/10）按Code Channel Parameters，将F-Pilot Level设置为-7.00dB,将F-FCH/Traffic Levels设置为第173页/共245页波形质量&频率精准度（6/10）按下 Measurement selection，选择 Waveform Quality+Code Domain第174页/共245页波形质量&频率精准度（7/10）观察测试结果第175页/共245页波形质量&频率精准度（8/10）按Code Domain Power，可以看到码域功率第176页/共245页波形质量&频率精准度（9/10）按Code Domain Power+Noise，可以看到噪声和码域功率的叠加黄色部分表示噪声第177页/共245页波形质量&频率精准度（10/10）波形质量标准：0.941频率精准度：-300HzF300Hz第178页/共245页开环输出功率（1/11）按Measurement selection，选择Access Probe Power。
第179页/共245页开环输出功率（2/11）右侧第二页，将Call Limit Mode设为On第180页/共245页开环输出功率（3/11）左侧第二页，按Cell Info进去选F4，Registration Parameters第181页/共245页开环输出功率（4/11）将Timer Based Registration State改为Off第182页/共245页开环输出功率（5/11）按Access Parameters，将Preamble Size设置为15，Maximum Response Sequence设置为1.第183页/共245页开环输出功率（6/11）按Measurement selection，选择Access Probe Power第184页/共245页开环输出功率（7/11）点击Access Probe Power Setup，将Trigger Arm设为Continuous第185页/共245页开环输出功率（8/11）将Cell Power设为-25dBm，观察测试结果第186页/共245页开环输出功率（9/11）将Cell Power设为-65dBm，观察结果。
第187页/共245页开环输出功率（10/11）将Cell Power设为-97dBm，观察结果第188页/共245页开环输出功率（11/11）对于800M频段，我们观察-25dBm，-65dBm，；对于1900频段，我们观察-25dBm，-65dBm，-97dBm标准见下表开环输出功率范围（800M）Rx power-25dBm-489.5dBm/1.23MHzRx power-65dBm-89.5dBm/1.23MHzRx power-93.5dBm209.5dBm/1.23MHz开环输出功率范围（1900M）Rx power-25dBm-519.5dBm/1.23MHzRx power-65dBm-119.5dBm/1.23MHzRx power-97dBm209.5dBm/1.23MHz第189页/共245页接收灵敏度&动态范围（1/8）在右侧第一页将Radio Config设为（Fwd1,Rvs1）第190页/共245页接收灵敏度&动态范围（2/8）对于接收灵敏度，将Cell Power设为-104第191页/共245页接收灵敏度&动态范围（3/8）按FCH Service Option Setup，将Service Option for Fwd1,Rvs1更改为SO2(Loopback)。
第192页/共245页接收灵敏度&动态范围（4/8）按下 Measurement selection,选择 Frame Error Rate第193页/共245页接收灵敏度&动态范围（5/8）进入Frame Error Rate Setup将FER Requirement 改为5.0%，Trigger Arm改为 Single第194页/共245页接收灵敏度&动态范围（6/8）继续降低Cell Power，找到使FER不大于0.5%的最小Cell Power,即为灵敏度的值第195页/共245页接收灵敏度&动态范围（7/8）第196页/共245页接收灵敏度&动态范围（8/8）对于动态范围，将Cell Power改为-25dBm，通过的标准为FER0.5%第197页/共245页门控输出功率（1/6）将Cell Power改为-75第198页/共245页门控输出功率（2/6）在右侧第二页，设置Traffic Data Rate为Eighth第199页/共245页门控输出功率（3/6）右侧第二页，将Rvs Power Ctrl更改为Alternating bits第200页/共245页门控输出功率（4/6）按Measurement selection，选择Gated Power.第201页/共245页门控输出功率（5/6）按Gated Power Setup,将F-FCH/Traffic Level更改为-7.4dB,将Trigger Arm改为Single。
第202页/共245页门控输出功率（6/6）按START SIGNAL，观察测试结果第203页/共245页发射机传导杂散（1/10）将Cell Power设为-104dBm，Radio Config设为（Fwd1,Revs 1）第204页/共245页发射机传导杂散（2/10）按FCH Service Option Setup,将Service Option for Fw1,Rvs1更改为SO2（Loopback）第205页/共245页发射机传导杂散（3/10）右侧第二页Rvs Power Ctrl设置为 All up bits第206页/共245页发射机传导杂散（4/10）左侧第二页，按Cell Info第207页/共245页发射机传导杂散（5/10）设定 Nominal Power(NOM_PWR)为 7 dB；设定 Initial Power(INIT_PWR)为15 dB；设定 Power Step(PWR_STEP)为7 dB/step；设定 Number of Steps(NUM_STEP)为 15；设定 Maximum Response Sequence(MAX_RSP_PWR)为 15。
第208页/共245页发射机传导杂散（6/10）第209页/共245页发射机传导杂散（7/10）按 Measurement selection，选择TX Spurious Emissions第210页/共245页发射机传导杂散（8/10）按 TX Spurious Emission Setup，将Trigger Arm设为Single按START SIGNAL，观察测试结果第211页/共245页发射机传导杂散（9/10）按Graph,可以看到图示化的结果第212页/共245页发射机传导杂散（10/10）可以选择Marker Position(F4)，旋转按钮显示每个频率偏移的传导性杂散电平值第213页/共245页前向通道AWGN解调（1/6）将Cell Power设为-55dBm，Radio Config设为（Fwd1,Revs 1）第214页/共245页前向通道AWGN解调（2/6）按FCH Service Option Setup,将Service Option for Fw1,Rvs1更改为SO2（Loopback）第215页/共245页前向通道AWGN解调（3/6）按Measurement selection，选择Frame Error Rate第216页/共245页前向通道AWGN解调（4/6）将AWGN Power(F3)设为-54dBm。
第217页/共245页前向通道AWGN解调（5/6）按F1，进入Frame Error Rate Setup，设置FER Requirement为3%，F-FCH/Traffic Level设置为，Trigger Arm设为Single第218页/共245页前向通道AWGN解调（6/6）按START SIGNAL，开始测试第219页/共245页最小可控输出功率（1/7）将Cell Power设为-55dBm，Radio Config设为（Fwd1,Revs 1）第220页/共245页最小可控输出功率（2/7）按FCH Service Option Setup,将Service Option for Fw1,Rvs1更改为SO2（Loopback）第221页/共245页最小可控输出功率（3/7）右侧第二页，将Traffic Data Rate设置为FullRvs Ctrl Size设置为 All Down Bits第222页/共245页最小可控输出功率（4/7）按下 Measurement selection 键,选择Channel Power第223页/共245页最小可控输出功率（5/7）右侧第二页，将Call Drop Timer设置为Off。
第224页/共245页最小可控输出功率（6/7）右侧第3页Rcvr Power Ctrl设置为Manual第225页/共245页最小可控输出功率（7/7）按Receive Power为-61dBm，观察测试结果通过标准：-50 dBm/1.23MHz 第226页/共245页RF输出最大功率（1/7）右侧第一页，将Cell Power设置为-104dBm，Radio Config设置为（Fwd1,Rvs1）第227页/共245页RF输出最大功率（2/7）按FCH Service Option Setup,将Service Option for Fw1,Rvs1更改为SO2（Loopback）第228页/共245页RF输出最大功率（3/7）右侧第二页，将Rvs Power Ctrl设置为All Up Bits，Traffic Data Rate设置为Full第229页/共245页RF输出最大功率（4/7）左侧第二页按Generator Info第230页/共245页RF输出最大功率（5/7）按Code Channel Parameters,将F-Pilot Level设置为，将F-FCH/Traffic Level设为为。
第231页/共245页RF输出最大功率（6/7）按Measurement selection，选择Digital Average Power第232页/共245页RF输出最大功率（7/7）测试结果如下，通过的标准为：第233页/共245页开环功率控制的时间响应（1/9）将Cell Power设为-60dBm，Radio Config设为（Fwd1,Revs 1）第234页/共245页开环功率控制的时间响应（2/9）按FCH Service Option Setup,将Service Option for Fw1,Rvs1更改为SO2（Loopback）第235页/共245页开环功率控制的时间响应（3/9）右侧第二页设定 Rvs Power Ctrl 为Alternating bits，Traffic Data Rate设置为Full第236页/共245页开环功率控制的时间响应（4/9）按下 Measurement selection，选择 Time Response of Open Loop Power Control第237页/共245页开环功率控制的时间响应（5/9）按下 Time Response of OLPC Setup，将F-FCH/Traffic Level设置为。
第238页/共245页开环功率控制的时间响应（6/9）选择 Start Meas Up，观察 cell power 传输到-40 dBm/1.23 MHz，注意 pass/fail的结果第239页/共245页开环功率控制的时间响应（7/9）选择 Meas Down(F3)，观察 cell power 传输到-60 dBm/1.23 MHz，注意 pass/fail的结果第240页/共245页开环功率控制的时间响应（8/9）选择 Meas Down(F3)，观察 cell power 传输到-80 dBm/1.23 MHz，注意 pass/fail的结果第241页/共245页开环功率控制的时间响应（9/9）选择 Start Meas Up(F2)，观察 cell power 传输到-60 dBm/1.23 MHz，注意 pass/fail的结果第242页/共245页课程程总结l通过本门课程的学习，大家应该掌握：l手动测试和软件的设置方法lWCDMA/EDGE/GPRS/GSM/CDMA的测试方法：WCDMA/EDGE/GPRS/GSM/CDMA的常用测试项目；测试上述项目的基本方法；上述测试项目的标准，能够判断测试项目是否Pass。
