地震波反射法实施细则

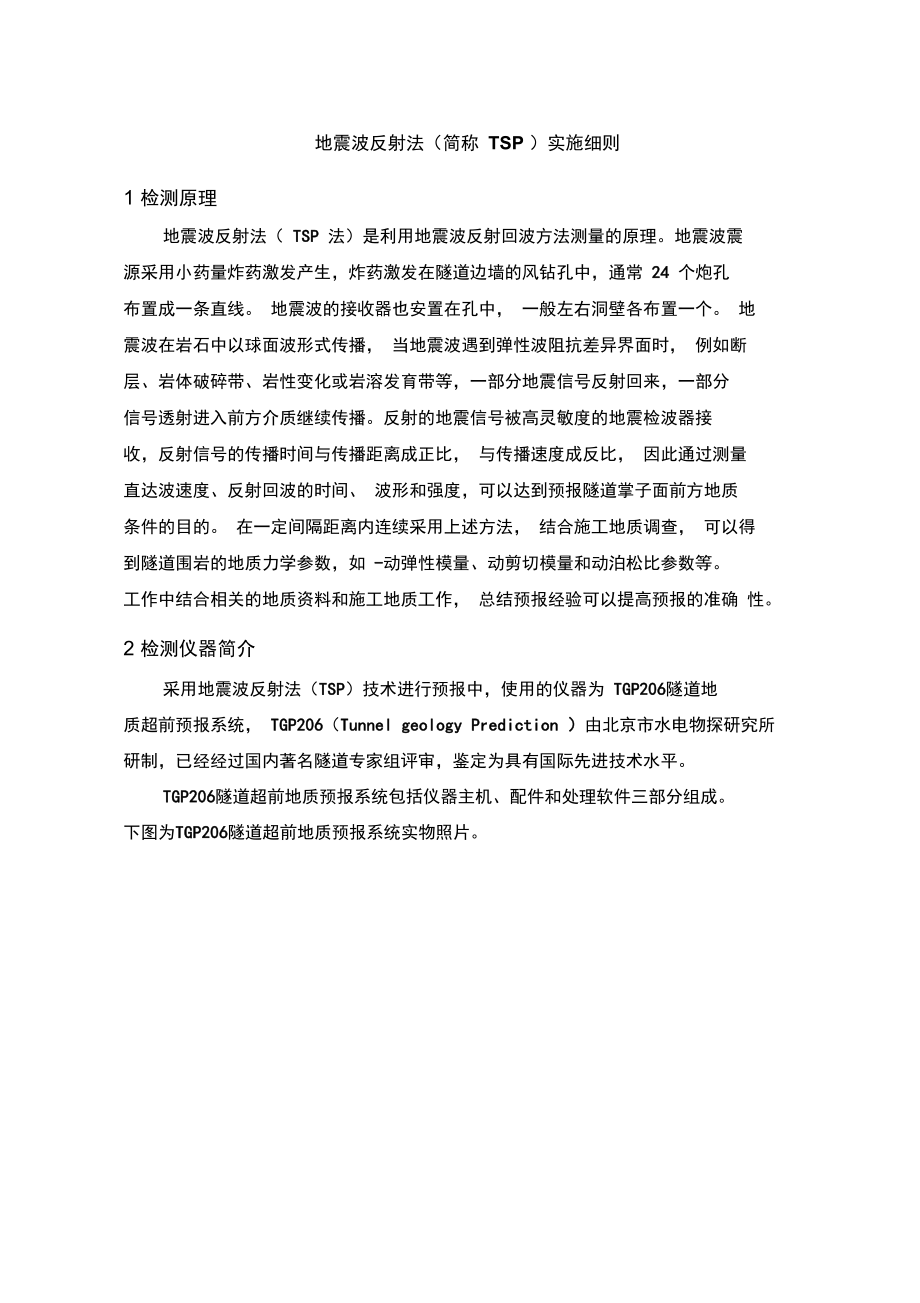

地震波反射法（简称 TSP ）实施细则1 检测原理地震波反射法（ TSP 法）是利用地震波反射回波方法测量的原理地震波震 源采用小药量炸药激发产生，炸药激发在隧道边墙的风钻孔中，通常 24 个炮孔 布置成一条直线 地震波的接收器也安置在孔中， 一般左右洞壁各布置一个 地 震波在岩石中以球面波形式传播， 当地震波遇到弹性波阻抗差异界面时， 例如断 层、岩体破碎带、岩性变化或岩溶发育带等，一部分地震信号反射回来，一部分 信号透射进入前方介质继续传播反射的地震信号被高灵敏度的地震检波器接 收，反射信号的传播时间与传播距离成正比， 与传播速度成反比， 因此通过测量 直达波速度、反射回波的时间、 波形和强度，可以达到预报隧道掌子面前方地质 条件的目的 在一定间隔距离内连续采用上述方法， 结合施工地质调查， 可以得 到隧道围岩的地质力学参数，如 -动弹性模量、动剪切模量和动泊松比参数等 工作中结合相关的地质资料和施工地质工作， 总结预报经验可以提高预报的准确 性2 检测仪器简介采用地震波反射法（TSP）技术进行预报中，使用的仪器为 TGP206隧道地 质超前预报系统， TGP206（Tunnel geology Prediction ）由北京市水电物探研究所 研制，已经经过国内著名隧道专家组评审，鉴定为具有国际先进技术水平。
TGP206隧道超前地质预报系统包括仪器主机、配件和处理软件三部分组成 下图为TGP206隧道超前地质预报系统实物照片3探测方法采用黄油耦合，定向安置孔中三分量检波器；记录接收器孔、距离接收器最 近的炮孔和隧道掌子面的里程桩号，以及各炮孔间的距离，以上数据填写在《TGP 现场数据记录表》中；爆破孔药量一般控制在 50〜70克，采用计时线炸断的触 发方式，在孔中灌满水的条件下激发，按序依次起爆和进行数据采集工作中对 测线布置段至隧道掌子面间的隧道围岩进行地质描述，以利于资料解释4测线布置在隧道左或右壁的同一水平线上从里向外布置 24个炮孔，炮孔间距2.0m, 炮孔高度1.1m;与接收孔的最近距离一般为 20m下图为工作布置示意图和钻 孔布置平面示意图图工作布置示意图灿.iiyi.iIr i iM.lr1111 / :kIIL1IllilU锐III11Illi]p T = 1L Ex"二化厂 r 1^-图钻孔布置平面示意图5上一次预报的施工验证情况及原因分析在实际施工中，对预报的结果进行验证，总结经验，以利于下次预报，下表 为超前地质预报施工验证表表超前地质预报施工验证表序号里程长度（m）推断结果验证结果1236测试结果初步分析采集的地震波数据，通过TGPwin软件进行处理、获得P波、SH波、SV波 的时间剖面、相关偏移归位剖面等成果。
在成果分析中：以 P波、SH波、SV 波的原始记录分析测段岩体的地质条件；以相关偏移归位剖面预报前方岩体地质 条件，预报分析推断以P波剖面资料为主，结合横波资料综合解释解释中遵循 以下准则：① 正反射振幅表明硬岩层，负反射振幅表明软岩层② 若S波反射较P波强，则表明岩层含水③ 左右洞壁对比，以激发和接收在同一侧的资料为主的原则④ 纵横波资料对比，以纵波资料为主的原则7成果图表TGP206进行超前地质预报后，得要如下成果：检测记录与检测段岩体参数 表，纵波p、横波s分离原始波形图、纵波p、横波s回波分离分析图，激发与 接收同侧壁P、SH、SV波的相关偏移图、 激发与接收对侧壁P、SH、SV波的 相关偏移图、激发与接收同侧壁 P、SH、SV波的相关衰减图、 激发与接收对 侧壁P、SH、SV波的相关衰减图，根据这些成果，对测量段地质情况做出预报， 样例图、表如下：表检测记录与检测段岩体参数表工程名称隧道工程施工超前地质预报预报里程掌子面里程右壁检波点里程左壁检波点里程右壁激发点里程左壁激发点里程测 段岩体参数波 速Vp Vs波速比动泊松比动弹模量动剪模量岩体密度注：检测段指已经开挖段，表中数据为利用TGP206地质超前预报系统对该段准确勘测的岩体参数，为本次超前预报基础数据。
p波 sh波 sv波5 分离原始波形图p波回波 sh波回波 sv波回波图 纵波P、横波s回波分离分析图[d:\Mji OocafteritsSCCCKI VcMiM p hjArrp.-19S352..203664 弘it fl D142...0.2913Vm 369(Jrri起(K.d=5: 0.50mMig-Map [d:\Mp D DcumentsSCCCKl \ctiiJi\1 sh h)9?4Q 8230 8220 8210 B200 8130 8180 8170 日 16Q 8190 B1W 0130 日 120 9110 Bl 00 HJ90 fflffl B07U SJ60 B050 BO^xTimlRfml 衍叩:剧19B1乱.35716739 Snc= 0J)347...O.300DVm ISOJm/s： dK.ifi: Q50m>+360753"60753Xml器I Anp：-19fi7?S...JlO9Q9 沁 0lM13...ft293fl1 \fm 150Qm/E 职.
布孔平面图如下（从隧道洞顶方向向下看）：69~72m接收孔1 24个激发孔20m 2m 3~6m ■-. *4-r- —I——— 掌子面 '- 隧道开挖方向 啟-.接收孔说明：按如图方式在隧道内布置接收孔和激发孔，布孔要求如下：1、 接收孔一对，在隧道左右侧壁对称布设接收孔要求如下：（1） 孔高距离地面（台阶法开挖时，距开挖台阶底面）高度为1.1m，孔深2m, 孔径50mm （用①5（的钻头钻孔即可）；（2） 钻孔要求水平，不能向上或向下倾斜，钻孔笔直，不能弯曲3） 钻孔时用干钻，即不能用水冲洗钻孔4） 孔内干净，无碎石、泥土、水等杂物（成孔后用风管把孔吹干净）2、 激发孔24个，在隧道一侧壁布设接收孔要求如下：（1） 激发孔最好布置在没有风管和高压电线的一侧从安全角度出发）（2） 激发孔间距2m，第一个激发孔距离接收孔20m，最后一个激发孔距离掌 子面约3~6m（3） 孔高距离地面（台阶法开挖时，距开挖台阶底面）高度为1.1m，孔深1.8m, 孔径40mm （用①4的钻头钻孔即可）；（4） 钻孔要求向下略倾斜，倾斜角度15度左右，钻孔笔直，不能弯曲8.2现场需要准备的物资（1） 乳化炸药2包。
约20管）（2） 电雷管48发注：预报2次的用量）8.3 现场人员辅助现场需要 5~6个监控工作人员的辅助另外，事先通知施工单位，把水管接至掌子面处。
