监控系统竣工文档

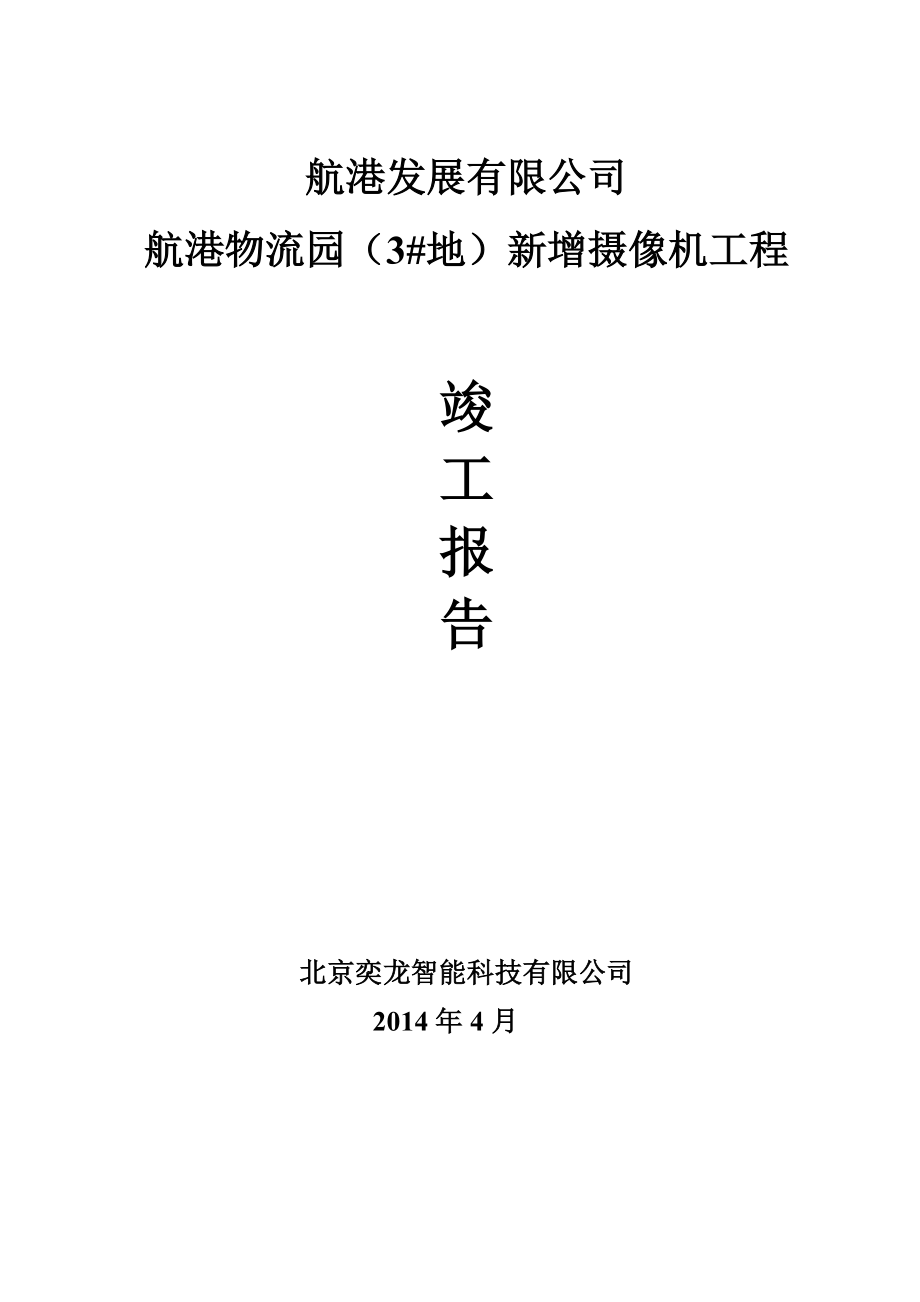

航港发展有限公司航港物流园（3#地）新增摄像机工程竣工报告北京奕龙智能科技有限公司2014年4月目 录1 单位工程保证资料核查表 32 工程开工报审表 43 单位工程开工报告 54 工程施工组织机构 64.1 工程组织机构 64.2 施工人员的管理 74.3 对施工人员的要求： 75 施工准备 85.1 技术准备 85.2 物资工具准备 85.3 劳动力准备 86 工程施工方案 96.1 工程规划 96.2 设计依据 97 质量保证措施 108 安全技术措施 119 文明施工管理措施 1310 工程施工技术资料 1410.1 工程资料 1410.2 设备材料的移交 1411 培训计划 1512 专项工作安全技术措施 1613 治安防范措施 1814 设备验收记录 1915 安全交底记录 2316 技术交底记录 2417 设备安装自检记录 2518 单位工程质量综合评定表 2619 分部工程质量评定表 2720 竣工报告申请表 2821 单位工程竣工报告 2922 工程移交报告 30单位工程保证资料核查表工程名称：航港物流园（3#地）新增摄像机工程顺序号竣工资料名称份数备注1单位工程开工报告12施工组织设计方案13设备到货验收表14安全技术交底记录15设备安装自检记录16单位工程随机资料目录17单位工程质量综合评定表18竣工报告申请表19单位工程竣工报告110系统开通移交报告111竣工验收报告1工程开工报审表工程名称：航港物流园（3#地）新增摄像机工程致：航港发展有限公司:我方承担的航港物流园（3#地）新增摄像机工程，已完成了各项准备工作，具备了开工条件，特申请施工，请核查并签发开工指令。

附：1.开工报告 2.施工组织设计　　　　　　　项目承包单位 北京奕龙智能科技有限公司项目经理 日 期 审查意见：　　　　　　　经审查具备开工条件,同意开工.　　　　　　　　 项目建设单位　航港发展有限公司 　　　　　　　 负责工程师　 　　　　　　　 日 期　 单位工程开工报告单位工程名称航港物流园（3#地）新增摄像机工程建设地点航港物流园（3#地）建设单位航港发展有限公司单位工程编号计划开工日期2014年3月15日实际开工日期2013年3月15日预计施工日期30天工程总造价￥42764.00元工程内容及简介： 1.安装红外摄像机10套2.安装光端机4对3.安装硬盘录像机1台4.系统整体调试开工前准备工作:施工组织设计已审核完毕,施工设备已经进场,施工人员已到位,具备开工条件。

施工单位：北京奕龙智能科技有限公司项目经理： 建设单位:日 期：施工单位:日 期： 工程施工组织机构施工过程中各工种人员要协调分工，认真负责，并统筹兼顾的完成项目进度施工过程中考虑到各项具体施工条件，扬长避短的结合现场实际情况拟定合理的施工方案，确定施工顺序、施工方法，劳动组织和技术经济的组织措施，合理地统筹安排拟定施工进度计划，保证项目的按期完工或交付使用4.1 工程组织机构1) 组建以项目经理为核心的项目组，项目组的组成本着专业技术突出，工程经验丰富和精干高效的原则进行组建2) 组织专业技术水平高，后备力量足的施工组到工程现场，确保工程进度均衡快速进行3) 组织机构图 项目施工组织机构图4.2 施工人员的管理本公司的每项工程都采取项目经理责任制，一切有关工程施工事宜由项目经理负责对施工人员，在上岗之前要求对参加施工的人员进行技术培训，培训内容包括：1) 施工中应注意的安全事项；2) 施工中有关放线的方法；3) 用电的注意事项；4) 其它涉及施工的注意事项4.3 对施工人员的要求：1) 参加施工的人员，要服从施工队长的指挥；2) 施工中要按施工要求去做，注意施工安全；3) 对违反施工队长指挥而延误工期的，要给予一定的经济处罚；4) 因违反指挥而造成严重后过的，要承担刑事责任。

施工准备施工准备的原则是“积极组织、提前准备、监督落实、保证施工”，做好施工前的充分准备，确保施工计划的有效落实5.1 技术准备积极主动与建设单位、设计单位进行联系，进一步了解施工现场的具体情况变更的地方需要双方协调解决5.2 物资工具准备按施工进度编制材料供应计划，并分阶段提前1-2天进入现场落实各种施工工具的使用性能，携带良好的工具投入施工现场5.3 劳动力准备根据工程的施工现场情况和建设单位意见，经过认真的研究、论证施工计划、统一施工管理对进入工地施工的人员进行技术培训，施工交底，确保施工队伍的有效投入工程施工方案1) 施工前向施工人员贯彻施工措施，所有施工人员必须由施工负责人统一指挥2) 所有施工人员必须加强自我保安意识和协作保安意识3) 施工现场应有班队长以上人员现场指挥，有专人进行安全监护，严把安全关6.1 工程规划本次工程设计在航港物流园（3#地）内安装视频监控系统,安装视频摄像机10台，其中A1库东南角安装1台看自行车库，A1库西南角1台看B1库二层坡道,B1库二层西南角1台看坡道转弯处,西北角2台看B1、B2 卸货平台，B3库西北角1台看B3库坡道转弯处，B3库西南角2台看B2、B3库卸货平台，物业用房西北角1台看B3库二层坡道，物业用房东南角1台看自行车库。

6.2 设计依据（一）《电子计算机场地通用规范》（GB/T2887-2000）（二）《电子计算机机房设计规范》（GB 50174-93）（三）《电子计算机机房施工及验收规范》（SJ/T 3003-93）（四）《计算站场地安全要求》GB 9361-88（五）《计算站场地技术条件》(GB2887－89)（六）《低压配电设计规范》（GB 50054-95）（七）《民用建筑电气设计规范》JGJ/T 16-92 （八）《智能建筑设计标准》GB/T50314—2000（九）《智能建筑工程质量验收规范》GB 50339-2003（十）《安全防范工程程序与要求》（GA/T75-94）（十一）《安全防范工程技术规范》GB50348-2004（十二）《安全防范系统验收规则》（GA/308-2001）（十三）中华人民共和国公共安全行业标准（GA/T70-94）（GA/T74-94）（十四）中华人民共和国通信行业标准（十五）客户提供机房楼层图纸及现场实际情况质量保证措施1、质量保证措施：（1）严格质量管理目标2）建立严格的质量责任制施工现场成立工程项目经理部项目经理对工程质量全面负责，项目工程师协助项目经理抓好质量工作，对工程质量负主要责任，专责质量员负责整个施工过程的监督、控制、检查、核检工作，班组质量员对各分项工程质量负责，层层有责任，一级对一级负责，全面把关，共创优良工程。

3）建立严格的质量检查制度，施工队伍保证做到自检、互检、交接检，专职质量员核检，上道工序不合格不允许留到下道工序由项目经理或项目工程师组织不定期的质量动态分析，及时发现问题及时解决，不断提高工程的优化施工方法2、提高施工队伍全员质量意识，推行全面质量管理3、严把施工工序关施工中要把设计、规范、工艺标准结合起来，严格工序程序，不得随意颠倒作业，调置次序,严格执行工程保修制度和用户回访制度质量保证体系图：质量保证体系图施工中安全是一切的基础，质量是工程的重要保障对参加施工的人员，进行了敬岗爱业的教育宣传，强化了施工中的安全责任意识，上岗前进行职业技术培训为确保施工质量，从选材上、安装上严把质量关安全技术措施施工过程中要树立“安全生产，生产安全”的思想；在施工现场要遵守甲方规定的有关施工现场方面的制度；确保参加施工的人员要经过安全技术培训为了确航港物流园（3#地）新增摄像机工程能够安全顺利的完成，特制订本措施并严格执行一）设备及环境安全1、所有人员必须坚持“安全第一、预防为主”的思想，确保人身和设备安全2、施工单位在施工过程中要严格遵守相关的设计、规范、工艺标准，并严格执行工序程序施工单位开工前必须制定安全技术措施，并经相关部门负责人批准后方可开工。

建设单位应指定技术部门负责人配合施工提高工作质量，协调施工中的相关事宜，确保工程安全顺利进展施工中若有不明之处要向厂方相关人员请教，不得随意施工如遇交叉作业，双方工作负责人应进行协商，切实贯彻执行好“安全第一，预防为主”的方针3、专项工作必须明确工作负责人、安全负责人、技术负责人工作人员在开工前应明确工作任务、质量标准、安全措施并熟悉图纸、设备安装技术要求和现场安全状况施工单位必须严格执行工作票和操作票制度，工作票和操作票的负责人不得代签4、工作过程中不得物流园的日常生产在安装过程中施工人员只准在指定的施工地点内施工，严禁超出指定范围施工过程中必须严格遵守《安规》的规定需要用电或使用相关设备、工具时要经矿方相关负责人同意并派专人协调5、工作时及施工后保持施工地点的整洁对剩余的废料严禁丢弃，全部带回统一回收处理二）施工中人员安全1、学习了解并严格遵守矿方安全生产的相关规定和制度2、进入施工场地首先要遵守一号矿的矿纪矿规，爱护公共财物，不得损坏3、作息时间按厂方的相关规定执行，如需加班需提前4小时向矿方相关负责人提出书面申请，得到批准后可加班工作，否则不可以加班4、施工现场的工作人员必须佩戴安全帽及相关安全防护用具。

5、高空作业所用梯子必须有防滑措施，2米以上作业必须有人监护，并系好安全带，严禁抛掷工具6、工作人员严禁携带火种进场，严禁吸烟7、起重工作要由专人指挥,起重机械和起重工具的工作负荷不能超过铭牌规定.8、重点安全防护场所作业时需有矿方专业人员在场监护9、工作人员在施工中严禁单独施工，所有施工项目必须两人以上协作施工并相互进行安全监护文明施工管理措施1、现场设有专人全面负责文明施工管理，监督检验文明施工管理工作；2、项目部门必须不定期对施工队伍的文明施工情况进行检查，对做得好的予以奖励；3、施工现场，各种材料、设备等要整齐；现场机具、材料统一堆放，分类有序4、对安装设备要有保护的措施；5、定期检查施工现场情况；6、对施工垃圾，须按建设单位或所在地环保部门指定的地点弃置，不得随意丢弃,及时清理施工现场7、做好施工现场的平面规划8、施工过程中及时清扫现场，做到人离现场清9、生产区域、生活区应隔离或划设界限，生产与生活垃圾不得混放10、生活区不得使用明火和大功率电器，零时配电电缆不得托地，照明线路不得悬挂衣物，离开生活区要关掉所有用电设备电源生活区有专业人负责清洁卫生，生活区要配备足够的消防器材。

11、遵守当地法律法规，与人交际使用文明用语工程施工技术资料10.1 工程资料1) 整理好工程过程中形成的施工记录，并整理为维护资料和竣工资料，做为维护使用；2) 整理好该工程设备信息表，并整理为文本形式提交矿方维护人员；3) 为客户做好培训，使用户能够了解系统的工作原理，熟悉系统的结构，并能判断线路方面的原因并排除简单故障的方法4) 整理好设备的生产合格证5) 系统检测报告6) 竣工图纸及其他资料的收集10.2 设备材料的移交1) 工程中未用完的材料，移交建设方2) 制作的说明书、竣工资料移交建设方培训计划在现场为使用户能够掌握系统的工作原理，熟悉系统的结构，掌握基本的排障技巧，日常系统维护方法，进行下述培训1) 视频监控及防盗系统的基本操作2) 系统日常维护及故障处理专项工作安全技术措施项目名称：航港物流园（3#地）新增摄像机工程编制单位：北京奕龙智能科技有限公司编 制 人：王小熊 安全主管领导：杨伟 业务主管领导：周新华技术主管领导：张宗元地　 点：航港发展有限公司时 间：2014.3.10专项工作安全技术措施主要工作内容：航港发展有限公司航港物流园（3#地）新增摄像机工程工作时间：2014年 3 月 15 日 —— 2014年 4 月 15 日施工负责人张宗元安全负责人周新华技术负责人杨伟安全技术措施：为确保航港发展有限公司航港物流园（3#地）新增摄像机工程的安装施工工作能够安全顺利的完成，特制定本安全施工措施。

一、设备及环境1、 施工过程中不得妨碍航港物流园的日常生产，做到安全第一在安装过程中施工人员只准在指定的施工地点内施工，严禁超出指定范围2、 安装点比较分散，施工时注意工作要统筹安排 3、 施工过程中若遇有电力设备时应与其保持足够的安全距离严禁跨越安全防护栏及有警告标志的场所4、 施工时及施工后保持施工地点的整洁对剩余的废料严禁丢弃，全部带回统一回收处理 二、施工中人员安全5、 学习了解并严格遵守建设方安全生产的相关规定和制度6、 进入施工场地首先要遵守甲方规定，爱护各单位的公共财物，不得损坏7、 开工前必须有安全技术部门负责人批准后开工8、 作业高度超过2米，作业人员必须系好安全带或其他安全措施并有人监护9、 如遇交叉作业，双方工作负责人应进行协商同意确保安全后再进行施工10、 施工中若有不明之处要向厂方相关人员请教，不得随意施工11、 各单位应指定技术部门负责人配合施工，提高工作质量，确保工程安全顺利进展12、 建设方派人协调施工中的相关事宜治安防范措施为确保航港发展有限公司航港物流园（3#地）新增摄像机工程施工工作能够安全顺利的完成，特制定本治安防范措施一、人员管理： 1、遵守国家的法律、法规。

2、学习了解并严格遵守甲方的各项规定和制度 3、进入施工场地首先要遵守各单位的厂纪厂规，爱护各单位的公共财物，不得损坏 4、施工过程中不得妨碍甲方的日常生产，施工人员只准在指定施工地点内施工，严禁超出指定范围施工人员严禁对甲方所有设备擅自动摸 5、施工人员出入园区必须佩戴出入证 6、不聘用不知底细的劳务人员二、材料、工具管理： 1、施工时及施工后保持施工地点的整洁对剩余的废料严禁丢弃，全部带回统一回收处理 2、施工中用到的各种工具和材料由施工人员负责看管，并在每天收工时妥善保存三、防火管理： 1、园区内施工人员，上班6小时前不准喝酒，不准许抽烟 2、施工中如需动用火种，需在安全管理部人员同意并进行监护的情况下实施北京奕龙智能科技有限公司　　　　 　2014年3月15日航港发展有限公司航港物流园（3#地）新增摄像机工程设备验收记录 建设单位: 航港发展有限公司施工单位: 北京奕龙智能科技有限公司验货单位：航港发展有限公司日 期：二○一四年三月航港物流园（3#地）新增摄像机工程到货清单序号品名品牌型号单位数量1视频线爱普华顿SYV75-5m11002电源线爱普华顿RVV2*1.0m9003光缆8芯m4204硬盘ST-2TB监控盘块25海康枪式摄像机DS-2CC11A2P-IR3台46海康枪式摄像机DS-2CC11A2P-IRA台67壁式摄像机支架定制台108光端机银驼铃V04+D1台29光端机银驼铃V08+D1台210终端盒银驼铃8口个 411法兰盘银驼铃个3212跳线银驼铃光钎跳线条3413硬盘录像机海康DS-8816H-SH台114摄像机电源12V2A台1015JDG管￠25米40016JDG管￠20米15017端子箱200*300个2送货单位：北京奕龙智能科技有限公司 收货单位：送货负责人： 收货负责人：送货日期： 收货日期：开箱检查及设备及材料清点记录共2张 第1张单位工程名称航港物流园（3#地）新增摄像机工程建设地点航港物流园（3#地）建设单位航港发展有限公司承建单位北京奕龙智能科技有限公出厂日期2014/2开箱日期2014/3/15箱 号包 装零部件名称规格型号数 量损坏缺件锈蚀等情况1盘视频线爱普华顿SYV75-51100包装完好，证件齐全2盘电源线爱普华顿RVV2*1.0900包装完好，证件齐全3轴光缆8芯420包装完好，证件齐全4盒装硬盘ST-2TB监控盘2包装完好，证件齐全5盒装海康枪式摄像机DS-2CC11A2P-IR34包装完好，证件齐全6盒装海康枪式摄像机DS-2CC11A2P-IRA6包装完好，证件齐全7盒装壁式摄像机支架定制10包装完好，证件齐全8盒装光端机银驼铃V04+D12包装完好，证件齐全9盒装光端机银驼铃V08+D12包装完好，证件齐全10盒装终端盒银驼铃8口4包装完好，证件齐全13盒装硬盘录像机海康DS-8816H-SH1包装完好，证件齐全15捆JDG管￠25400包装完好，证件齐全16捆JDG管￠20150包装完好，证件齐全17盒装端子箱200*3002包装完好，证件齐全 建设单位代表：日 期：施工单位代表:日 期：安全交底记录工程名称航港物流园（3#地）新增摄像机工程交底日期2014年3月15日交底内容一、施工准备：1、准备必须的工具及材料，如 锤子、螺丝刀、射钉、扎带等；2、使施工人员熟悉图纸，了解工程的整个概况；；3、在设备安装位置，对照图纸先放出大样，以便安装；二、电缆、电气设备安装：电缆敷设技术要求：1、严格按照设计图纸施工；2、网络电缆固定时要注意以下几点： （1）、施工前向施工人员贯彻施工措施，所有施工人员必须由施工负责人统一指挥。

2）、所有施工人员必须加强自我保安意识和协作保安意识3）、施工现场应有班队长以上人员现场指挥，有专人进行安全监护严把安全关三、电气及终端的安装：1、设备经电气试验合格，方可安装四、安全注意事项：1、所有参加施工人员必须熟悉施工措施，要有明确的自保互保意识，严禁酒后作业2、停送电严格按停送电制度执行；五、工程质量保证及文明施工措施：1、建立以经理为组长的质量管理领导小组，下设质量管理机构，处理日常施工出现的质量问题；认真做好施工现场原始安装及质量记录；2、开展文明施工活动，施工现场应无杂物、无垃圾、材料和设备摆放整齐，做到施工完料清、场地清安全负责人交底人接受人签名:技术交底记录单位工程名称航港物流园（3#地）新增摄像机工程工程单位北京奕龙智能科技有限公司交底地点航港物流园（3#地）交底日期2014-3-15交底内容一、 介绍施工的主要内容二、 对照图纸详细介绍施工工序及技术要求三、 安全注意事项：1. 设备清洁不宜用湿水毛巾；2. 设备更换时必须断电，保证系统正常运行；3. 未经专业人员培训不得随意更改数据，不得随意开关设备，否则极易损坏系统；4. 施工一定要注意用电安全及建设方的相关规定。

技术负责人交底人接受人签名设备安装自检记录项目名称：航港物流园（3#地）新增摄像机工程序号检查项目检查结果1红外摄像机的安装符合要求2线路及管路的铺设符合要求3硬盘录像机的安装符合要求4光端机的安装符合要求自检人： 2014 年 4月10 日单位工程质量综合评定表工程名称：航港物流园（3#地）新增摄像机工程 施工单位：北京奕龙智能科技有限公司项次评定项目名称评定情况1分部工程质量评定汇总共 分部其中优良 分部优良率 2单位工程保证资料评定共核查 项其中符合要求 项经鉴定符合要求 项 3 观感质量评定应得 分实得 分得分率： 4企业评定等级： 建设单位： 年 月 日施工单位： 年 月 日分部工程质量评定表单位工程名称：航港物流园（3#地）新增摄像机工程序号分部工程名称等级性质备注合格优良1红外摄像机的安装2线路及管路的铺设3硬盘录像机的安装4光端机的安装合计优良率 %建设单位：2014年 月 日施工单位：2014年 月 日竣工报告申请表单位工程名称航港物流园（3#地）新增摄像机工程 建设地点航港物流园（3#地）建设单位航港发展有限公司单位工程编号计划开工日期2014年3月15日实际开工日期2014-3-15预计施工天数30天工程总造价￥42764.00元计划竣工日期2014年4 月 15 日实际竣工日期2014-4-10工程是否延期及延期原因： 竣工条件说明:兹工程竣工后,经检查验收,符合图纸设计要求,无漏项,按照国家有关规范,质量等级核定为优良工程.注:1.分部工程优良率为: ； 2.技术资料核查结论: ；施工单位 北京奕龙智能科技有限公司项目经理 日 期 审查意见:建设单位 航港发展有限公司 建设单位工程师 日 期 22 竣工验收报告 竣工验收报告工程名称航港物流园（3#地）新增摄像机工程 竣工日期2014年4月10日验收日期2014年4月11日验收内容1.监控图像是否清晰2.光端机传输是否符合标准3.硬盘录像机操作是否正常4.系统运转是否正常验收意见2014年 4 月 11 日，由航港发展有限公司领导和专家联合组成预验收小组，对北京奕龙智能科技有限公司承担的“航港发展有限公司航港物流园（3#地）新增摄像机工程”项目进行验收，验收小组听取了项目施工概况、技术总结汇报，审查了竣工验收技术资料、工程技术档案资料、检查系统功能实现情况，并到实地察验工程质量，经认真讨论，综合评定，一致认为：1. 验收资料及相关技术资料齐全，能真实反映项目实施情况，符合项目验收要求；2. 系统设备配置合理，技术先进，功能实用，项目能满足技术协议要求；3. 工程施工质量合格，达到建设单位的质量标准；4. 项目经综合评价为合格工程，即日起可正式投入运行5. 同意项目竣工验收。

验收单位（盖章）施工单位（盖章）代表（签字）：年 月 日代表（签字）：年 月 日航港发展有限公司航港物流园（3#地）新增摄像机工程开通移交报告航港发展有限公司航港物流园（3#地）新增摄像机工程安装工程于2014年3月10日进行现场勘察和总体设计，《系统技术方案》于2014年3月12日得到航港发展有限公司的确认，《系统施工组织设计》于2014年3月12日得到了航港发展有限公司的确认2014年3月15日航港物流园（3#地）新增摄像机工程正式开工于2014年4月11日正式验收合格并交付甲方使用附竣工资料视频监控系统情况概述：本次工程设计在航港物流园（3#地）内安装视频监控系统,安装视频摄像机10台，其中A1库东南角安装1台看自行车库，A1库西南角1台看B1库二层坡道,B1库二层西南角1台看坡道转弯处,西北角2台看B1、B2 卸货平台，B3库西北角1台看B3库坡道转弯处，B3库西南角2台看B2、B3库卸货平台，物业用房西北角1台看B3库二层坡道，物业用房东南角1台看自行车库新增硬盘录像机安装在物业用房中控室建设方：航港发展有限公司代表签字：　　　　　　 　　　　日 期：　　　　　　 　　　　承建方：北京奕龙智能科技有限公司代表签字：　　　　　　　 　　　日 期：　　　　　　　　 　　 第 29 页 共 31 页。
