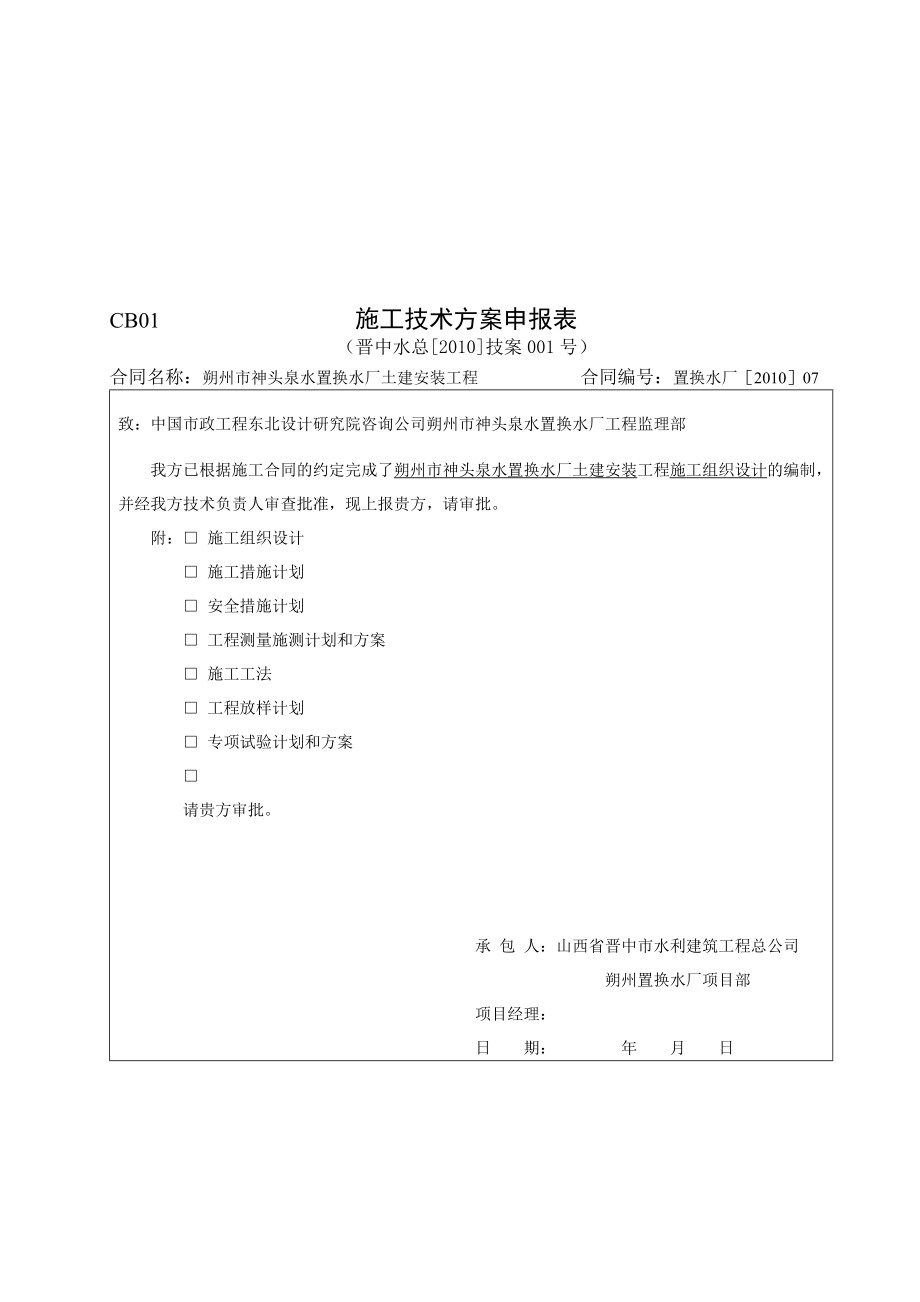

附：□ 施工组织设计 □ 施工措施计划 □ 安全措施计划 □ 工程测量施测计划和方案 □ 施工工法□ 工程放样计划□ 专项试验计划和方案□ 请贵方审批承 包 人：山西省晋中市水利建筑工程总公司朔州置换水厂项目部项目经理：日 期： 年 月 日建设机构将另行签发审批意见监理机构：中国市政工程东北设计研究院咨询公司朔州市神头泉水置换水厂工程监理部签 收 人： 日 期： 年 月 日说明：本表一式 3 份，由承包人填写，监理机构审签后，随同审批意见，承包人、建设机构、监理机构各1份朔州市神头泉水置换水厂土建安装工程实 施 性 施 工 组 织 设 计第一章 工程概况一、编制说明我公司在有幸中得此标后，迅速组建了工程项目部项目部管理人员和技术人员在全面、系统地阅读招标文件、投标书及合同，并再次进行现场勘测结合当地市场气候条件，以满足合同文件的要求为基本原则同时根据类似工程施工经验和结合本工程的特点及难点，本着实事求是的科学态度和忠实工程、服务工程的宗旨编写此施工组织设计。

由于原水管和清水管两标同时由我公司中得，且共同签订一个合同，我们决定成立一个项目部，统一计划、统一组织、统一安排，去履行合同二、编制依据1、朔州市神头泉水置换水厂工程输水工程合同及施工图纸；2、施工调查和现场勘察掌握的资料；3、本工程施工中涉及的相关规范、规程；1）．《建筑地基基础工程施工质量验收规范》 GB50202—20022）．《房屋建筑工程和市政基础设施工程竣工验收暂行规定》3）．《房屋建筑工程和市政基础设施工程实行见证取样和送检的规定》4）．《砌体工程施工质量验收规范》 GB50203—20025）．《混凝土结构工程施工质量验收规范》 GB50204—20026）．《硅酸盐水泥和普通硅酸盐水泥》 GB/T175—19997）．《建筑工程施工质量验收统一标准》 GB50300—20018）．《建筑安装工程质量检验评定标准》 GB50252—949）．《工程测量规范》 GB50026—9310）．《给水排水构筑物施工及验收规范》 GBJ—149011）．《给水、排水管道工程施工及验收规范》 GB50268—9712）．《建筑地面施工质量验收规范》 GB50209—200213）．《建筑给排水及采暖工程施工质量验收规范》 GB50242—200214）．《建筑电气工程施工质量验收规范》 GB50303—200215）．《混凝土强度检验评定标准》GBJ107-8716）．《钢筋焊接及验收规程》JGJ18-96 17）．《砼质量控制标准》GB50164-92；18）．《建筑桩基技术规范》JGJ94-9419）．《建筑基坑支护技术规程》JGJ120-9920）．《预应力钢筒混凝土管》 GB50268-2008 21）.《室外给水管道附属构筑物》（05S502）4、项目部组织管理水平。

5、我公司能对本工程作出的技术支持和对机械设备和资金的投入情况三、工程概况朔州市神头泉水置换水厂工程清水输水管线工程起点由净水厂（X4360379.811 Y369218.113）QS0+000，终点至神头二电场厂区内（X4360027.278 Y374152.878）QS7+489.633双管线敷设，工作压力0.6MPa，试压压力0.9Mpa，承接口两道柔性胶圈，覆土深度1.5～2m共计7.5公里，途径和平街、大新路、神朔大道其中0+000至2+339.398在农田中施工从2+339.398至7+014.909工作面位于神朔大道的人行道上从7+017.909到管线末端在电厂厂区内其地质情况绝大部分是湿陷性粉质黄土朔州市神头泉水置换水厂工程原水输水管线工程起点位于耿庄水库YS0+000（X4361839.938 , Y366726.224），终点至YS3+591.399（X 4360388.369 , Y368963.457）双管线敷设，工作压力0.4MPa，试压压力0.6Mpa，承接口两道柔性胶圈，大部分在农田里施工，有少部分在马路上途径一处铁路（由铁路部门设计施工顶管）。

工程区位于朔州市东北约2KM处耿庄水库至神头电厂段，场地总体开阔，交通便利沿线地貌主要为山前倾斜平原，地势西北高，东南低，相对平缓属海河流域桑干河水系桑干河上游，区内属干旱半干旱气候，四季分明，夏季干热，春秋刚多风沙，夏季7~8月份最热，最高气温可达37.9℃，年最低气温零下30 ℃，年降雨量少，且不均匀，主要集中在7~9月份，多年平均降雨量405mm，多年平均蒸发量1900mm，多年平均无霜期135天，最大冻土深度1.0m左右四、主体工程项目及其工作内容本工程主要工作内容为1、清水输水管线的安装，管材为预应力钢筒混凝土管（perstressed concrete cylinder pipe简称PCCP），双管线，内径1200mm,管中心距2.2m涉及开挖外运，３：７灰土回填，天然沙砾垫层，沙砾回填，素土回填在神朔大道工作面还另增破除柏油路面及水稳层和电厂厂区内的砼路面恢复工作内容除pccp管安装外，清水管线沿线还布设各类构筑物，其中包括3座检修阀井、8座排气阀门井、８座排泥阀井、８座排泥湿井；从桩号6+590至7+156管线因有大型载重车路过要用砼包封2、原水管线pccp管安装和清水管线内容相似，沿线也布设各类构筑物，其中包括3座检修阀井、8座排气阀门井、4座排泥阀井、4座排泥湿井；在各个拐点处有不同角度的钢制弯头，并做砼支墩。

在管线其始段和末段设有是压卡墩两处路面恢复五、工程特点1）本工程为引黄入晋的朔州市水置换水厂的输水管线工程，给神头一电厂、二电厂及大唐电厂的供水工程当此工程完工被起用时，电厂的原来用水水源将被切断此水源将成为三电厂的唯一供水水源故此工程非常重要，标准要求很高2）工程开工相对当地气候来说，开工较晚，虽工期日历天不少，但其历经漫长寒冷冬季和春节有效工期不长，所以相对工期较紧3）本工程清水管７.５公里的管线安装其中有５公里地处神朔大道繁忙交通要道上，过往车辆多，途径多家村寨及单位大门口，因此施工干扰多，而且要搭设好多临时交通便道方便其他民众，对施工组织和安全管理要求很高本工程原水管线3.59公里，相对清水管线干扰较少，但位于农田中，交通运输不方便4）本工程大部分地段位于以前有建筑施工过的地方，地下埋设物一定很多，诸如排水管道，各种电缆，光缆，暗涵之类的不明埋设物，所以在施工开挖时需谨慎小心，严密注意给施工组织和进度管理上带来很大额外的挑战5）本工程在交通要道的人行道上，施工场地局限，给回填和安装带来很大的困难，需特别的组织和安排6）本工程清水管线５公里长距离顺延大路施工，对于ＰＣＣＰ管安装施工是很少见的，这对其安装和回填质量提出了更高的要求和标准。

第二章 材料采购本工程主要建筑材料为白灰、水泥（由于砼计划用商品砼，水泥主要用于管子接头包带砂浆，用量不大）、粗砂（与水泥状况相同）、天然砂砾、钢筋、柴油、等所有建筑材料质量必须满足以下要求：一、水泥本工程用水泥的项目：管子接口处外缝包带砂浆、内缝填缝砂浆、包封混凝土、各类构筑物混凝土、但是我方经过现场调查，附近有商品混凝土搅拌站，我们决定所有的砼采用商品混凝土，所以工地所用水泥只有砂浆，用量很小，但是所采购水泥品种符合设计要求，每批水泥均有出厂合格证和复检资料，运输时注意品种和标号不得混杂，并采取有效措施防止水泥受潮运到工地仓库后，按不同品种、标号、出厂批号分别贮放，出厂日期不超过3个月，堆放高度不得超过15袋二、水本工程为管线工程，战线长，而且砼用商品砼，施工用水主要是包带砂浆搅拌和三七灰土适量洒水，所以用水量不大，用水车拉自来水解决三、砂本工程用砂很少，主要是管接头内外抹缝，根据需要随用随拉，随搅拌机的位置移动储存用广武水洗砂，细度模数应在2.4～3.0范围内，质地坚硬、清洁、级配良好，符合SDF207-82表4.1.13中的规定四、钢筋本工程钢筋主要用于包封砼配筋和各个构筑物配筋，用量不是很大，预计不超过一百吨，计划一次采购回，在钢筋加工场保存好。

在加工好后，用合适的车辆将成品拉至使用现场材质应符合热轧钢筋主要性能的要求，每批钢筋均应附有产品质量证明书及出厂检验单，并进行拉力和冷弯试验合格后才能使用，表面应洁净无损伤，油漆污染和铁锈等应在使用前清除干净，带有颗粒状或片状老锈的钢筋不得使用，钢筋应平直，无局部弯折，加工的尺寸应符合施工图纸的要求，加工后钢筋的允许偏差符合招标文件及施工规范规定，钢筋焊接和钢筋绑扎，按GB50204-90第四节和第五节的规定，以及施工图纸的要求进行五、模板涉及到模板的项目有包封砼和各类阀井，施工时用钢木结合钢模板和竹胶板组合完成随用随拉至使用现场①材料：模板和支架材料应优先选用钢材，质量符合招标文件指明的现行国家标准或行业标准，木材的质量应达到Ⅲ等以上的材质标准腐朽严重扭曲或脆性的木材严禁使用，钢模面板厚不小于3mm，钢板面应尽可能光滑，不允许有凹坑、皱折或其它表面缺陷，模板的金属支撑件（如拉杆、锚筋或其它锚固件等）材料应符合对钢筋的有关规定②制作：模板的制作应满足施工图低要求的建筑物结构外形，其制作允许偏差不得超过SDF207-82第2.4.1条的规定，移动式模板、永久性特种模板的允许偏差符合设计文件要求。

③安装：按施工图纸进行模板安装的测量放样，重要结构应设置必要的控制点，以便检查校正，在安装过程中，应设置足够的临时固定设施，以防变形和倾复大体积砼模板安装的允许偏差，应遵守SDF207-82第2.5.8条至2.5.10条的规定；结构砼和钢筋砼梁、柱的模板允许偏差，应遵守GB50204-92第2.3.9和2.3.10条的规定④清洗和涂料：钢模板在每次使用前应清洗干净，为防锈和拆模方便，钢模面板应涂刷矿物油类的防锈保护涂料，不得采用污染砼的油剂⑤拆除：模板拆除时限，须符合施工图纸和施工规范的有关规定六、白灰沟槽基础三七灰土需用白灰，我们准备从平鲁灰场采购白灰按规范逐批送检试验室，合格产品方可使用白灰集中放置在临时租用的灰土搅拌场，并作好覆盖场地时常保持储备300方备用第三章 施工总体部署根据工程内容、工程工期、工程特点、工程技术规范要求、本公司的管理体制及其人员储备、财力基础对整体工程施工做出以下部署我们准备把清水管线工程分为两个工作面，一个从电厂厂区内（管线末端）开始，另一个从神朔大道5+000开始向上游推进原水管线从YS3+591.399向上游推进根据实际情况，可能先集中力量完成清水管线的施工，等清水管线主体工程基本完成后，再开始原水管线工程的施工。

或许2010年前要完成大部分的清水管线工程，而原水管线只进行施工测量，施工准备等前期工作以下计划是以正常情况排布，在实际施工中根据需要适时报批监理工程师进行修正一、施工进度工期计划遵照合同文件、综合公司实力合理调配，我们郑重承诺：将严格按照合同文件 、施工图纸并依照投标文件做参考有计划有组织的施工，保证安全、保证质量、保证进度于2010年9月21日开工，2011年6月30日竣工一）原水管线安装施工进度安排：据此各分项工程施工时间如下：1、施工准备： 2010年9月21日～2010年10月30日在确知中标后，立即开始进行施工前的各项准备工作，主要有：施工设备及劳动力进场，材料的供应准备，编制施工方案和施工技术措施并报批，组织施工人员的技术交底与技术培训，临时生活、生产设施的施工，现场控制坐标点的设置等2、2011年3月1日～2011年3月31日：原水管线工作面从末端向上游推进，工作面从YS3+591.399向上游推进至YS2+500开挖、安装、回填）3、2011年3月15日～2011年4月10日：原水管线工作面从YS3+591.399至YS2+500工作面路面恢复，清理现场4、2011年4月1日～2011年4月30日：原水管线工作面从YS2+500向上游推进至YS1+500。

开挖、安装、回填）5、2011年4月10日～2011年5月10日：原水管线工作面从YS3+591.399至YS2+500工作面路面恢复，清理现场 6、2011年5月1日～2011年6月10日：原水管线工作面从YS1+500向上游推进至YS0+000（开挖、安装、回填）7、2011年6月10日～2011年6月30日：工程扫尾、管道试压、资料整理、准备验收二）清水管线安装施工进度安排：据此各分项工程施工时间如下：1、施工准备： 2010年9月21日～2010年9月30日在收到中标通知后，立即开始进行施工前的各项准备工作，主要有：施工设备及劳动力进场，材料的供应准备，编制施工方案和施工技术措施并报批，组织施工人员的技术交底与技术培训，临时生活、生产设施的施工，现场控制坐标点的设置等2、2010年10月1日～2010年10月31日：电厂工作面从末端向上游推进退出大门神朔大道工作面从5+000向上游推进至4+000开挖、安装、回填）3、2010年10月25日～2010年11月20日：电厂厂区内工作面路面恢复，清理现场4、2010年11月1日～2010年11月20日：神朔大道工作面4+000～3+000，电厂工作面从7+014～6+500。

5、2010年11月11日～2010年11月30日：整理现场、准备休工、整理资料、年底结算6、2010年12月1日～2011年2月28日：冬季休工7、2011年3月1日～2011年3月10日：复工准备8、2011年3月10日～2011年4月30日：神朔大道3+000至0+000，电厂工作面6+500-5+000管线基础开挖9、2011年3月20日～2011年5月20日：神朔大道3+000至0+000，电厂工作面6+500-5+000管道全部安装完毕10、2011年4月1日～2011年5月31日：神朔大道3+000至0+000，电厂工作面6+500-5+000管道回填全部完毕11、2011年4月10日～2011年6月10日：清水管线路面恢复完毕（水稳层铺设、路沿石安装、油面铺装）12、2011年6月10日～2011年6月30日：工程扫尾、管道试压、资料整理、准备验收二、 施工机械配置及劳力计划本工程施工项目主要土方挖运、基础三七灰土回填、砂砾石垫层回填、管道安装、管道胸腔砂砾回填、管道腰线以上素土回填、管道包封混凝土、构筑物路面恢复等因此，需配备挖掘机、振动碾、吊车、自卸载重汽车、轻型打夯机等。

根据招标文件提供的工程量、工期要求，考虑到施工工序安排和劳动强度的要求，拟做如下安排: （一）、主要设备1、土方施工机械：本工程的土方开挖为沟槽土方开挖和路面拆除主要采用挖掘机（4台）开挖，自卸车运输（15辆），不适宜机械进行的，采用人工辅以铁锹和镐头挖；基础三七灰土回填采用装载机摊平，振动碾压实，土方回填采用自卸车回运、装载机短距离运输、挖掘机单侧下土、人工摊平、轻型打夯机夯实上述机械根据需要陆续进入施工现场2、混凝土施工机械：本工程所有混凝土均采用商品混凝土，混凝土拌合站负责运输、入仓人工插入式振捣器进行振捣3、安装施工机械：采用30吨轮胎吊车10吨手扳葫芦4、其它机械：为保证施工正常进行，维修用电焊机、氧焊机，钢筋制安所用的钢筋调直机、弯曲机、切断机等检测控制仪器：全站仪、水准仪、压力检测仪、千分尺、派尺等二）、劳力配置根据本工程各项目施工性质及工程量，为在有效工期内保质保量完成全部工程，抢时间，抢进度，昼夜作业初期下设两个施工队，即神朔大道施工一队和电厂施工二队每个施工队下设机械施工组、管道安装施工组、构筑物施工组、回填施工组在施工后期路面恢复时再成立专门的施工队负责路面恢复工作。

1、原水管线劳力配置：机械施工组：负责本项工程沟槽开挖、土方运输、回填材料运输等根据机械配备情况及实际工程量，每台机械配备2人，原水管线共需机械手30人，土方及辅助人员5人，共配备35人；管道安装施工组：主要负责本工程管道卸车、就位安装、试压、接缝包带、内缝回填等原水管线共计15人构筑物施工组：主要负责全线构筑物的施工、过路管道包封混凝土等原水管线配备各类施工人员10人回填施工组：主要负责各个工作面管道安装后的回填原水管线共计25人路面恢复施工队：主要负责雨水管安装、水稳铺设、路沿石铺设、路面铺设等，原水管线配备各类人员20人以上施工人员105人人员数量并不同时在场，随工程进度需要变化2、清水管线劳力配置：机械施工组：负责本项工程沟槽开挖、土方运输、回填材料运输等根据机械配备情况及实际工程量，每台机械配备2人，清水管线共需机械手45人，土方及辅助人员5人，共配备50人管道安装施工组：主要负责本工程管道卸车、就位安装、试压、接缝包带、内缝回填等清水渠管线每个工作面配18个人，两个工作面共计36人构筑物施工组：主要负责全线构筑物的施工、过路管道包封混凝土等清水渠管线配备各类施工人员25人回填施工组：主要负责各个工作面管道安装后的回填。

清水管线每个工作面配备各类施工人员28人两个工作面共计56人路面恢复施工队：主要负责雨水管安装、水稳铺设、路沿石铺设、路面铺设等，清水管线配备各类人员40人以上施工人员清水管线共计207人人员数量并不同时在场，随工程进度需要变化三、现场组织机构及人员组成（一）、项目部组建原则和办法我公司有幸中得本工程后，本着“抓科学管理，建优质工程，创水总信誉”的质量管理方针，组建了强有力的晋中水总朔州市神头泉水置换水厂土建安装工程项目部，项目管理机构如图所示，项目经理部由管理层和作业层组成，选配具有丰富管理和施工经验的郝东红同志担任项目经理，杜毓和刘仪同志担任副经理，白彬同志担任项目总工，确保合同的全面履行公司在人员、设备、技术、资金等方面做项目经理部的坚强后盾，根据工程施工需要及时组织各种物资、设备等的供应，项目经理部经公司法人代表授权，全面对本工程合同负责，在保质量、保工期、创信誉的情况下，完成本项目的施工，同时公司的职能部门对现场项目经理部的工作实行指导、监督和控制，公司在法律和经济责任等方面承担连带责任二）、施工管理、作业人员构成晋中水总朔州市神头泉水置换水厂土建安装工程项目部由管理层和作业层组成，管理层负责组织管理、协调控制、外协服务等事宜，拟配备27人，其中项目经理1名、项目总工1名，副经理2名，工程技术员13人，管理人员10人组成。

分为工程技术部、质量安全部、计划财务部、物资材料部、综合办公室作业层负责现场实施，依前所叙，原水管线拟配备105人，清水管线拟配备207人左右，根据本工程各项目施工性质及工程量，为在有效工期内保质保量完成全部工程，抢时间，抢进度，昼夜作业原水管线初期下设两个施工队，即管线施工队和道路恢复施工队管线施工队下设机械施工组、管道安装施工组、构筑物施工组、回填施工组在施工后期路面恢复时再成立专门的施工队负责路面恢复工作各队按工序先后顺序展开施工，在不互相干扰的前提下，尽量开展平行作业清水管线初期下设两个施工队，即神朔大道施工一队和电厂施工二队每个施工队下设机械施工组、管道安装施工组、构筑物施工组、回填施工组在施工后期路面恢复时再成立专门的施工队负责路面恢复工作各队按工序先后顺序展开施工，在不互相干扰的前提下，尽量开展平行作业原水管线现场组织机构框图清水管线现场组织机构框图 主要岗位人员表姓 名拟任职务职 称从事本行业工作时间郝东红项目经理工程师从事水利工程施工十二年杜毓项目副经理工程师从事水利工程施工十五年刘仪项目副经理工程师从事水利工程施工十二年白彬项目总工工程师从事水利工程施工十五年张鹏工程技术部部长工程师从事水利工程施工九年李佳质安部部长工程师从事水利工程施工九年张秀芹物资材料部部长工程师从事水利工程施工十五年刘迎香计划经营部部长会计师从事财务、工作二十二年（三）、项目经理部岗位职责：我公司将该项工程列为重点工程，委派具有多年从事水利工程施工、经验丰富的项目经理组建项目经理部，且在项目经理部内部实行项目经理负责制，针对各自岗位，制定岗位职责。

1、 项目经理部：项目经理部是履行合同的核心公司授权其全权负责该项目的实施主要职责是：负责工程施工的总体计划、监督和检查下设各部门的工作情况，督促整个工程按监理工程师的指令和设计文件顺利完成1）项目经理主持全面工作，全面履行项目合同，对工程质量、安全、工期和成本控制负全责，负责项目经理部内部行政管理工作，包括人员调配、财务管理和科室协调，以及与业主、监理、设计、地方行政等单位协调工作2）项目副经理协助项目经理全面组织项目生产，管理项目部人员、机械保证安全，确保质量，促进生产，节约成本，（3）项目总工主要抓技术工作和质量控制，负责与监理单位、设计单位协调联络，分管工程科2、工程技术部（1）组织设计文件会审，全面掌握施工图纸、合同技术规范，根据合同要求编制实施施工组织设计2）负责工程测量、放样、试验、隐蔽工程的检查评定，安全质量和文明施工管理，配合设计、监理的工作3）根据工程具体情况，结合项目管理特点，制定技术、安全、质量等管理细则和保证措施，组织处理安全质量事故4）设计变更洽商，建立技术管理日志，做好项目技术档案管理工作5）掌握项目部各生产单位的工程进展情况，归纳分析影响进度的因素，并提出改进措施。

6）组织重点技术问题攻关，负责技术交底，检查指导作业队的技术工作7）编制月施工计划，监督计划执行情况，按业主、监理要求上报有关进度资料3、质量安全部（1）参与制定质量管理细则和保证措施2）负责施工质量管理和工程质量的评定，隐蔽工程的验收，配合监理的检查验收工作3）负责施工方法和施工工艺的审核4）搜集施工资料，分析影响质量的原因，提出质量保证的具体措施，开展质量管理工作4、物资材料部（1）按施工图、施工组织设计及合同要求，负责材料和设备的订货采购、调配、租赁，为项目施工提供保障2）编制材料、设备供应计划，经项目经理批准后负责实施3）整理保管好一切材料、机电设备的资料和报告证件等，建立管理台帐，做好各项材料的库存统计工作4）根据项目管理特点，制定物资设备管理制度5、计划经营部（1）根据合同要求，结合工程具体情况，编制项目成本计划和资金使用计划，确定、分解成本控制目标2）负责向业主提供合同文件规定的、必须递交的证明文件，办理工程款项结算3）做好财务监督，及时回收资金，合理运用资金6、综合办办公室（1）搞好项目部人员生活、医疗、娱乐等方面的后勤工作第四章 施工总体布置一、对外交通本工程清水管线全线施工均沿公路开展，交通方便。

但需做好围挡，警示标志加强安全管理，保证自身和外人的安全原水管线部分施工需要修筑临时便道二、场内交通本工程为管线工程，战线长，场内工作面几乎全部临近交通要道，交通方便对于临时需要的机械施工道路可随时快捷修通三、施工场地布置及临时设施1、施工营地设施布置本工程经过投标前现场勘察，我方准备将项目部所在地设在和平街进水厂的位置，搭设高标准彩钢房700平方米原水管线生活、办公用房特性表序号项目面积（m2）备 注1办公室、实验室50会议室30资料室10项目部人员宿舍1002食堂1003施工人员生活用房300清水管线生活、办公用房特性表序号项目面积（m2）备 注1办公室、实验室50会议室30资料室10项目部人员宿舍1502食堂1003施工人员生活用房7002、施工生产辅助设施本工程主要施工辅助设施为机械停车场、机械加油用流动加油车不再另设油库等原水管线施工辅助设施特性表序号项目面积（m2）备注1钢筋加工厂100露天2机械停车场150露天3灰土搅拌场300露天4仓库50军用帐篷5砂浆拌合站50露天清水管线施工辅助设施特性表序号项目面积（m2）备注1钢筋加工厂200露天2机械停车场300露天3灰土搅拌场500露天4仓库100军用帐篷5砂浆拌合站100露天3、水施工用水：由于砼用商品砼，故本工程施工用水较少，可直接用水车拉水。

生活用水：项目部驻地打井4、电施工用电：自备柴油发电机供电根据需要沿线布设项目部用电：向电力部门申请架设专线5、场内外通讯本工程手机作为场内外通讯工具，现场人员配备对讲机项目部有固定电话，配备宽带上网6、以上所述详见施工平面布置图第五章 主要施工方法一、管道工程施工工艺1.施工工艺流程场地平整→测量放线→管沟土方开挖→基础置换→PCCP管吊装就位→PCCP管道安装、各种井施工→接口水压试验→填封接口缝→土方回填→水压试验→竣工清理2.场地清理对永久和临时工程、存弃土场等需要清理的地表进行清理，将施工区域内的树根、杂草、垃圾、废渣及监理指明的其它有碍物等均按要求处理所有的清除物，必须按监理指定的地区进行弃置或掩埋，并不得妨碍自然排水或污染环境对于含细根须、草本植物及覆盖草等植物的表层有机土壤，按0.8m开挖深度进行开挖，并将有机土壤运至指定地区，防止土壤被冲刷流失合理使用有机土壤，将之用于工程临时占地的表土恢复3.测量放线1）施工测量准备工作（1）接桩、验桩、护桩接收监理人提供的测量基准点、基准线和水准点及其基本资料和数据后，校测基准点的测量精度，并复核资料和数据的准确性，确认准确无误后，以监理人提供的测量基准点为基准，按国家测绘标准和施工精度要求，测设用于工程施工的控制网，并将控制网资料报送监理人审批。

施工期间注意保护好测量基准点、基准线和水准点及自行增设的控制网点 （2）平面控制网的确定以监理人所交桩位及坐标数据作为基本控制网，在设计中线平行方向自布一条附合导线，以满足施工需要3）高程控制网的确定将所交高程点作为施工高程基本控制网，自布两条附合水准导线，并引测出临时水准点水准点测量闭合差不大于10(N)1/2mm（N为测段往返距离（km））4）施工放线①开挖前按坐标测设出管线、井位、支墩和拖位墩位置，根据中线及计划边坡坡度向两侧放出开挖上口线，开挖过程中用经纬仪控制开挖方向，用水准仪控制开挖深度②开挖后用全站仪在槽底放出管线或井位中心桩，根据结构宽度和设计高程放出基底边线及标高5）施工测量检查①对每一步施工测量成果进行复查校核，无误后申报上一级检查，监理现场认可后进行下一步施工②凡属观测成果，均附有书面计算记录和草图③做好测量日志，保证资料的完整4.PPCCP管安装 1）、沟槽开挖采用人工配合挖掘机进行开挖，自卸车运输至弃渣场1）、现场技术人员放出开挖边线2）、基槽开挖严格按照施工图所规定的平面位置和标高进行，为防止基土扰动，严禁超挖本工程采用机械与人工相结合的开挖方式，机械开挖后预留10~20cm，然后由人工进行清底至设计标高。

开挖边坡根据施工现场土质放出安全坡度一定要把坡顶的浮土及松土清除根据需要，采取支护措施3）、槽底开挖宽度不得少于设计要求，（以中心线控制宽度）开挖底高程允许偏差为3cm有包封砼的地段底宽要保证5.6 m4）、开挖出的土需运出作业区，为确保安全，不得堆放在沟槽两侧5）、施工过程中如遇电缆、排水等地下设施时，及时与有关部门联系，妥善解决后方可继续施工6）、基槽开挖完毕应及时报验，验收合格后方可进行下一道工序施工7）、在雨季施工要采取排水、堵水措施，不得让水灌入基槽2）、灰土回填（1）、待沟槽验收合格经监理允许后可进行灰土回填2）、三七灰土应严格按照配合比配制，白灰要检验合格灰土中不得有石块、杂草、树根等杂物3）、压实机具为压路机，灰土每层虚铺厚度不得超过30cm，压路机压不到的边角区域用轻型夯，铺土不得超过25cm4）、作业段长度50m为一段，灰土每层碾压完后，要进行压实度自检，120m取3点，顶层碾压后同监理取样送试验室做压实度试验，压实系数要达到0.935）、因为边坡而不稳定，碾压时一般不开振，重叠宽度为碾长的2/3，行驶速度不得超过2km/h6）、作业时严格控制含水量，以保证压实度达到设计要求。

简易检测方法：手握成团7）、碾压完毕后应及时报验，验收合格经监理批准后方可进行下一道工序3）、天然级配砂石回填（1）、回填砂石的最大粒径不得超过50mm回填前应将管沟内杂物清除后方可回填2）、管底砂石回填的压实系数为0.85~0.9，两侧压实系数不小于0.933）、管底砂石回填10cm，用压路机碾压，预留5cm，堆放0.5cm的细石，便于安管管就位后用所准备细石填满管底并捣实4）、压实机具为轻型压实设备时，虚铺厚度不大于25cm，为木夯、铁夯时不大于20cm4）、管道安装（1）、对进入施工现场的管件应进行外观质量检验：a、内壁砼表面及承插口钢环工作面是否平整、光洁、干净；b、管内表面出现的环向裂缝不应大于0.5mm，纵向可见裂缝不大于150mm；c、管端面砼不应有缺料、掉角、孔洞等缺陷；d、外保护层不得出现空鼓、裂缝及剥落；e、检查试验进水孔是否通畅；f、检查每根管是否有产品标记；g、索要出厂证明书2）、橡胶圈的检查与保存：a、外观应光滑平整，不得有裂缝、破损、气孔、重皮等缺陷；b、每个胶圈的接头不得超过2个；c、不得将胶圈与溶剂、易挥发物、油脂或对橡胶产生不良影响的物品放在一起；d、胶圈存放位置不宜长期受紫外线光源照射，高热源距离不小于1m。

不得长时间挤压应存放在阴凉、干燥的地方3、管子吊装本工程采用轮式吊车进行吊装，挂钢丝绳要尽量保持管体水平吊装时要准确、安全而缓慢向沟内移动，以便能控制接头的连接设专人指挥，严格注意安全4、管子安装要承口迎向水流方向5、对口前要分别对承口和插口进行清理并打磨，保证清洁光滑而后涂油，上橡胶圈，用专用工具将胶圈捋顺，然后在胶圈上涂足润滑油6、对口吊车徐缓移动管子，严禁承插口对撞，设专人严密观察插口上下边，避免承口边铲伤胶圈当插口接触并微微进入承口的斜口段即停止7、紧管干净利落的挂好紧管专用工具，由专人指挥，双向同时发力，徐缓进入同时控制好轴线及管底高程根据需要可让吊车微微上下移动便于插口进入8、双管轴向间隙（内缝）控制在2.5㎝，允许偏差范围+3，-10mm就位后，复核管节高程和轴线达到标准后，用准备好的细石快速垫住管底并用木棒捣实高程预留1~2cm的沉降9、打压管子就位后，由专人熟练接好打压仪器，从一孔注水另一孔出水后，再封住出水孔，进行打压试验清水管线工作压力（0.6MPa）的1.5倍（0.9MPa），原水管线工作压力（0.4MPa）的1.5倍（0.6MPa）恒压15min，压降不超过0.03MPa为合格，可进行下一管节安装。

如此严格操作，循环进行5）、打包带（1）、用结实弹性小的面料制做包带模，普通净宽为20cmPCCP管与钢管适当加宽2）、顶部1.0~1.5 m不打模打模处用1：2.5（水泥：水洗砂）机械搅拌成流态砂浆灌入模内，预先在外缝穿一跟铁丝，当灌入砂浆后，来回抽动以保证砂浆密实顶部空留处用干硬性砂浆填捣成型，而后及时用塑料遮盖，随后用湿润草袋覆盖并保持湿润，持续48小时6）、回填（1）、当砂浆包带达到一定强度——大概24小时后可进行回填2）、回填前要报监理对管子进行抽检打压，合格后可进行回填3）、管子中心180以下用粒径不大于5cm连续级配的天然砂石回填，管子上用天然土回填管腰线以下的砂石回填完毕要进行第三次打压，打压合格后进行腰线以上回填同时可进行管内缝砂浆回填，1：2.5干硬性水泥砂浆，回填后压光4）、管顶以下回填填料入仓要对称均匀，每层控制在25cm，双管中间与两侧要同步工作5）、管道腰线以上采用原土回填，管顶以上50cm压实系数为87%2%，其余部分回填土压实系数不小于92%，由人工轻型压实机具压实6）、每层压实后要进行压实度试验，每侧每180m取3点7）、管顶1米以下不得用机械碾压8）、当遇构筑物时，要由现场技术员定位放线，先浇筑完构筑物底板砼后方可进行管子安装。

二、包封砼施工工艺（一）、包封砼概况(1)混凝土包封段暂定为6+590～7+153包封2)包封砼尺寸：42402240mm，具体尺寸见后图砼标号： C20钢筋：受力筋为Φ12，纵筋为φ10，间距250mm，保护层厚度：50mm3)包封砼沿管线方向每隔30m设30mm伸缩缝一道缝内采用沥青木板嵌缝，缝边采用油膏嵌缝4)混凝土必须达到设计强度后，方可进行管道试压二）、本工程采用商品砼，在施工中要注意做到：(1) 浇筑的砼应向搅拌站索要砼施工配合比单和合格证2) 商品砼送到施工现场后要进行检查包括：向司机索要送料单，以确定砼出机的时间；测量砼的坍落度，以确定砼的施工度对砼出机时间超过初凝时间，而且出料有离析、沉淀现象的，应予以处理，直至退货3) 商品砼送到施工现场后，应将滚筒高速旋转几转，使砼进一步均匀，而后才能出料，并要加强观察，是否有离析现象水灰比调整应由搅拌站进行，在现场严禁任意加水4) 加强现场与搅拌站的通讯联络，及时向搅拌站报告现场施工情况和对砼的各种要求，以便砼搅拌站随时调整尤其是当砼浇筑即将完成时，应准确预报所需的砼方量，保证砼搅拌数量的准确5) 施工现场按规定制作砼试块进行养护试压。

同时也要向搅拌站索要砼试压报告单6) 粗骨料最大粒径≤构件截面最小尺寸的1/4，且不得超过钢筋最小净间距的3/4三）、本工程计划采用泵送砼，施工时应注意以下事项：(1) 泵机料斗上要有筛网，并派专人值班监视喂料情况，当发现大块物料时，应立即拣出2) 砼应保证连续供应，以确保泵送连续进行，尽可能防止停歇万一不能连续供料，宁可放慢泵送速度，以保证连续泵送3)泵送时，应随时观察泵送效果，若喷出砼像一根柔软的柱子，直径微微放粗，石子不露出，更不散开，证明泵送效果尚佳；若喷出一半就散开，说明和易性不好；喷到地面时砂浆飞溅严重，说明坍落度应再小些四）、砼的浇筑1、施工准备a、钢筋/模板经监理验收合格b、模板内的杂物及钢筋污垢已经清理干净2、浇筑（1）混凝土下料时，应在管道两侧对称下料，分层浇筑，每层厚度不超过40cm，以防止管道偏移或上浮2）混凝土运输、浇筑及间歇的全部时间不应超过初凝时间，同一施工段的混凝土应连续浇筑，并在底层砼初凝之前将上一层砼浇筑完毕3）振动棒振捣要求：插棒间距不大于500mm，插棒时要求快插慢拔，不得振到钢筋和模板插入混凝土下层深度不少于50mm严格掌握振动顺序/间距，以防遗漏，造成蜂窝麻面。

振捣不应过振，以防骨料集中；振捣时应在管两侧对称振捣，防止管道偏移、上浮4）试件取样方法：每100立方米的同配合比砼取样不得少于1次；每次取样应至少留置一组标准养护试件，同条件养护试件的留置组数应根据实际需要确定5）砼顶面应进行高程控制，误差不得大于20mm6）砼浇筑时，应检查砼坍落度，每车一次7）其它：浇筑混凝土过程中，要经常观察模板/支架/钢筋的情况；及时清理混凝土表面浮浆；混凝土浇筑完成后15小时才能上人/上料；认真作好混凝土的浇筑记录五）、混凝土的保养 (1)混凝土在浇筑完后12小时内开始养护； (2)浇水次数以保持混凝土处于湿润状态为准； (3)混凝土的养护周期为7天；三、钢筋制作安装工艺1、每天工作前应对所有钢筋机械进行检查，安全装置是否完好 2、切断机固定和活动刀之间水平间隙控制在0.5~1mm之间，断料时活动刀向后退才可送料入刀口严禁切烧红的钢筋及超过刀刃硬度的材料使用前空载试运行正常后才能使用； 3、弯曲机使用前全面检查一次，并空载运转，运转过程不能加油或抹车床屈曲的钢筋不准用弯曲机调直弯曲钢筋时按规定的钢筋直径、根数进行操作 4、冷拉机的作业区警示标志、防护拦杆、两端地锚是否有效，防护罩是否牢固，钢丝绳不能有损，符合使用安全才可运行； 5、钢筋制作应严格按照施工图纸和施工规范下料制作。

6、绑扎钢筋时按规定摆放支架或马凳架起上部钢筋，不得任意减少，操作前应检查基坑土壁和支撑是否牢固；7、钢筋尺寸见施工图纸8、安装绑扎钢筋时，不得碰撞电线，在深基础或夜间施工需要使用移动式行灯照明时，电压不得超过36伏 9、验收合格方可进行作业，未经验收不合格不准进行下一道工序作业四、构筑物的施工1、管道支墩及拖拉墩管道支墩及拖拉墩应用设计要求标号混凝土建造支墩主要受力侧面基坑开挖时应采用陡坡开挖，混凝土墩应紧贴原状土，两者之间的空隙，用同标号的混凝土回填至支墩顶面高度试压前钢管段沟槽必须还土至设计高度，回填土应分层压实压实系数应按设计要求2、检查井所有的检查井应该用钢筋混凝土建造，或用图纸所示的砖砌筑所有的检查井应该伸出地面至少150 mm，路面以下和路肩处的检查井除外，其建造位置应使顶盖上表面与路面或路肩顶面在同一水平面上3、盖板和井盖1） 混凝土盖板混凝土盖板应使用在图纸标注的地方，并使用设计规定的强度预制混凝土盖板上还应该有四个凹进的提升点2）检查井盖 — 铸铁或球墨铸铁重型铸铁或球墨铸铁井盖应使用在图纸所示的地方，并应符合97S501-1标准道路下面、步行道和路肩等处的检查井，其支架应坚固地埋于水泥砂浆中，以便井盖安装就位时平顺且与邻近路面相平。

3）检查井盖—钢制进(出)口盖钢制进(出)口盖应使用在图纸所示的地方，用于进出水处理蓄水池和存水箱的进(出)口盖，应按图纸所示伸出邻近盖板的上表面否则钢制进(出)口盖的支架应该凹进板内，以使盖板安装就位时与邻近盖板齐平五、蝶阀安装阀门安装按制造厂的安装说明书进行阀门安装之前，按设计要求检查型号，清除阀内污物，检查阀杆是否灵活，以及阀体、零件等有无裂纹、砂眼进行试压试漏试验，试验合格才能进行安装安装方式为法兰连接各种阀门安装注意以下要点：1）、蝶阀安装要点（1）安装碟阀时，注意方向性，介质流动的方向与阀体所示箭头方向一致2）安装碟阀时，阀板停在关闭但不关紧的位置上或根据供货商要求，其手轮便于操作，开启位置按阀板的旋转角度确定3）碟阀重量不能作用于管道上4）碟阀法兰所用的垫片，质量合格，且不加双垫或偏垫5）法兰的焊接符合有关焊接要求6）安装好的碟阀，根据设计要求设置牢固的基础2）、闸阀安装要点（1）安装后，手轮的方位便于操作2）重量不能作用于管道上3）两侧的法兰与管道上的法兰相平行4）法兰上的螺栓，其规格、大小符合技术要求5）法兰采用焊接，符合焊接有关技术规定6）有流向要求的，不得装反六、道路工程恢复施工1、概述本道路恢复工程所指为开挖管线时破除原有道路后，需要按图纸设计（已按所收集原有道路资料设计）恢复。

恢复部分包括面层、垫层、基层、混凝土路缘石等道路及铺地的高程，尺寸应严格按照未破坏前原道路情况执行道路及铺地应有组织排水，其排水口、排水坡度、管道布置也应按原道路情况执行道路施工及质量应符合CJJ37-90、GB50187-93、GBJ97-87、CJJ1-90、GB50209-2002等有关规范中的规定只能在天气不影响的条件下才能进行路基的施工混凝土拌和浇筑应满足以上规范相应章节的要求若天气影响了道路任何区域和部位的施工质量，则必须采取处理措施，直至项目监理满意为止费用由承包人负担2、 路基基层的施工应符合GBJ97-87、GB50209-2002、GBJ201-83等规范中关于基层的有关规定，并按此施工程序严格执行底基层底基层应由压实土筑成，若有要求，可由批准的采料场或开挖出的岩石或土方筑成修建底基层的地基应按GBJ201-83、GB50209-2002进行清理底基层的土方工程应按此规范施工若有任何填筑，则应进行压实，以使土方压实密度达到以上规范的要求，压实度不低于90%超挖岩石的部位应由批准的碎石填补在所要求的高程之下的0.5m范围内的天然地基，其压实度不低于90%，则如前所述，应将其压实到所需要密度。

底基层应按图纸施工，满足高程、起拱或横向坡度的要求路基材料应满足本规范的要求材料来源由承包人提供，项目监理批准初期批准了的料源并不意味着所有从那里开采的材料都是可接受的路基材料应倾倒在批准了的底基层上，进行摊铺、找平、碾压后的最小厚度不小于150mm应采用振动或碾压和撒水的方法将路基完全压实所有的用于本项目的设备和工具都应得到项目监理的批准，并且在任何时候都应保持良好的状态路基的压实干密度至少应达到CJJ1-90或同等规范所要求的压实度，其中车行道路计算轴载为BZZ-100，土基回弹模量不小于30MPa土基密实度：填方0-80cm >93%，填方80cm以下>90%，重型击实天然砂砾压实度>96%，天然稳定碎石压实度>98%，人行道路土方压实度为90%施工应分层进行，每层骨料压实后的厚度不超过石子最大尺寸的2倍坡度和定向桩应由承包人供应、设置和保护，项目监理进行检查，以保证工程能满足图纸或工程师对定线、坡度和横断面的要求桩子应成排放置，与道路中心线平行，间距在任何情况下都不得超过10m，以便能绷直线路面高程是指实际完工后的路面，应与未破坏前路面高程相同完工后路面任何点的垂直误差容许值为：路 面：6mm结构面：+20mm -30mm使用3m长的靠尺平行于或垂直于路面中心线检查表面平整度。

靠尺下与路面的最大缝隙不得超过3mm路基填挖工程接近完成时，承包人应复查路基边缘及纵横断面，并报项目监理审批,对不符合要求的部分，应予整修3、 混。
