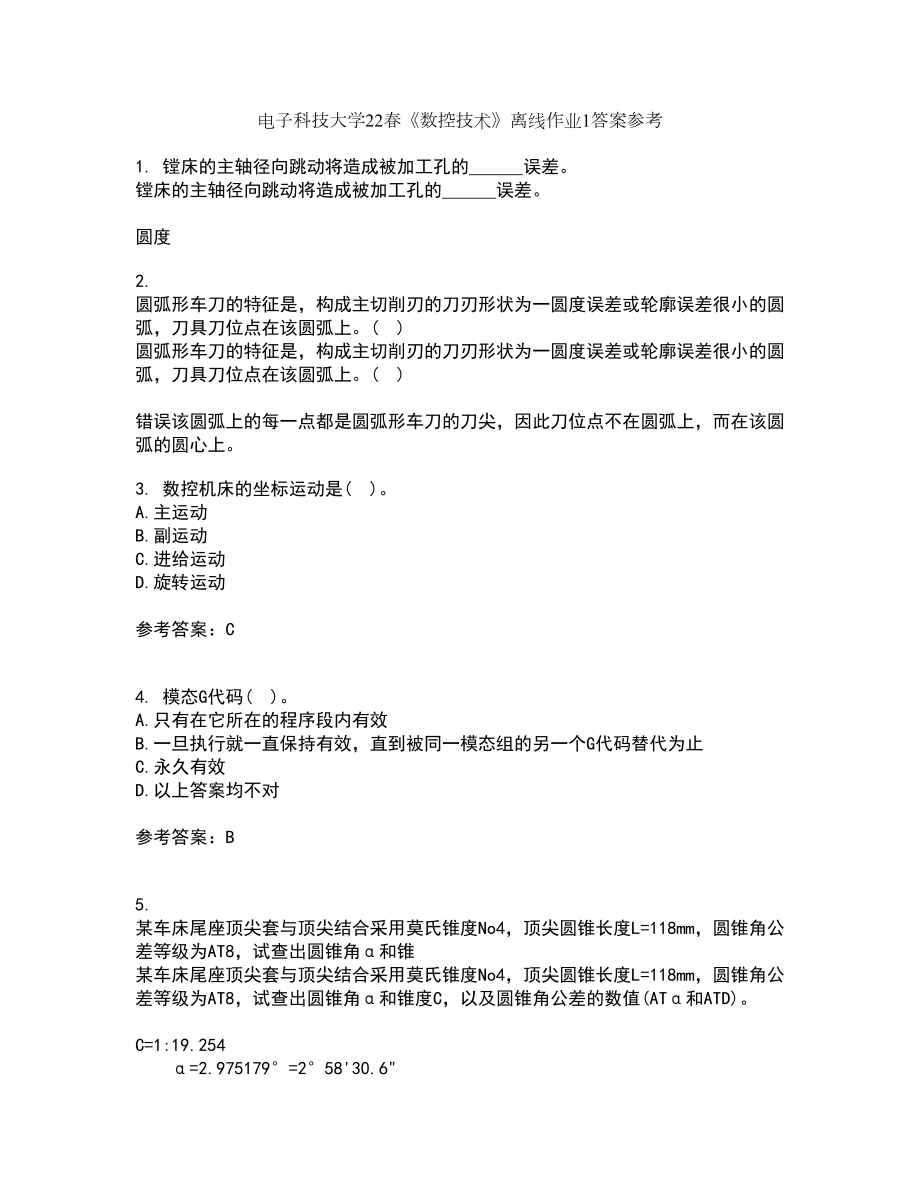

电子科技大学22春《数控技术》离线作业1答案参考1. 镗床的主轴径向跳动将造成被加工孔的______误差镗床的主轴径向跳动将造成被加工孔的______误差圆度2. 圆弧形车刀的特征是，构成主切削刃的刀刃形状为一圆度误差或轮廓误差很小的圆弧，刀具刀位点在该圆弧上 )圆弧形车刀的特征是，构成主切削刃的刀刃形状为一圆度误差或轮廓误差很小的圆弧，刀具刀位点在该圆弧上  )错误该圆弧上的每一点都是圆弧形车刀的刀尖，因此刀位点不在圆弧上，而在该圆弧的圆心上3. 数控机床的坐标运动是( )A.主运动B.副运动C.进给运动D.旋转运动参考答案：C4. 模态G代码( )A.只有在它所在的程序段内有效B.一旦执行就一直保持有效，直到被同一模态组的另一个G代码替代为止C.永久有效D.以上答案均不对参考答案：B5. 某车床尾座顶尖套与顶尖结合采用莫氏锥度No4，顶尖圆锥长度L=118mm，圆锥角公差等级为AT8，试查出圆锥角α和锥某车床尾座顶尖套与顶尖结合采用莫氏锥度No4，顶尖圆锥长度L=118mm，圆锥角公差等级为AT8，试查出圆锥角α和锥度C，以及圆锥角公差的数值(ATα和ATD)C=1:19.254    α=2.975179°=2°58'30.6"    ATα=315μrad=1'05"    ATD=ATα×L×10-3=(315×118×10-3)μm=37.17μm≈37μm 6. 数控机床进给运动伺服系统可分为______和闭环系统两大类。

数控机床进给运动伺服系统可分为______和闭环系统两大类开环系统7. 黄铜呈黄色，白铜呈白色，青铜呈青色黄铜呈黄色，白铜呈白色，青铜呈青色错误8. 数控机床的主轴速度控制盘对主轴速率的控制范围是( ) A．60%～120% B．70%～150% C．50%～100% D．60%～200%数控机床的主轴速度控制盘对主轴速率的控制范围是(  )  A．60%～120% B．70%～150%  C．50%～100%  D．60%～200%A9. 按钮帽做成不同的颜色是为了标明各个按钮的作用 ( )按钮帽做成不同的颜色是为了标明各个按钮的作用  (  )正确10. 四爪单动卡盘可以装夹三爪自定心卡盘无法装夹的外形复杂的工件 )四爪单动卡盘可以装夹三爪自定心卡盘无法装夹的外形复杂的工件  )正确11. 下属( )指令代码功能规定的动作由CNC装置的PLC部分完成的A、G00B、G01C、G90D、M09参考答案：D12. 用光栅位置传感器测量机床位移，若光栅栅距为0.01mm，莫尔条纹移动数为1000个，若不采用细分技术则机床位移量为( )A、0.1mmB、1mmC、10mmD、100mm参考答案：C13. 低碳钢和低合金结构钢时，选用焊条的基本原则是( ) (A)等强度原则 (B)同成分原则 (C)经济性原则低碳钢和低合金结构钢时，选用焊条的基本原则是(  )  (A)等强度原则  (B)同成分原则  (C)经济性原则A14. 下面表示刀具功能的地址字是( )。

A．X B．H C．S D．T下面表示刀具功能的地址字是(  )  A．X  B．H  C．S  D．TD15. 有一直齿轮，齿数z=40，模数m=4mm，齿宽b=30mm，齿形角α=20°，其精度标注为6GB/T10095.1-2001，查出下列项目的公有一直齿轮，齿数z=40，模数m=4mm，齿宽b=30mm，齿形角α=20°，其精度标注为6GB/T10095.1-2001，查出下列项目的公差值：单个齿距极限偏差±fpt=±10μm$齿距累积总公差Fp=36μm$齿廓总公差Fα=15μm$螺旋线总公差Fβ=13μm16. 加工中心与数控铣床的主要区别是( )A.有无自动换刀系统B.机床精度不同C.数控系统复杂程度不同参考答案：A17. 直流接触器磁路中常垫以非磁性片，目的是( ) A．减小吸合时的电流B．减小剩磁的影响 C．减小铁芯涡流影响直流接触器磁路中常垫以非磁性片，目的是(  )  A．减小吸合时的电流B．减小剩磁的影响  C．减小铁芯涡流影响B18. 同一钢材，在相同的加热条件下，水冷比汕冷的淬透性好，小件比大件的淬透性好 )同一钢材，在相同的加热条件下，水冷比汕冷的淬透性好，小件比大件的淬透性好。

  )错误19. 凝汽式发电厂的发电煤耗率可表示为：( )A、发电厂在一段时间内耗用的总煤量与发电量之比B、发电厂在一段时间内耗用的总煤量与对外供电量之比C、发电厂在一段时间内耗用的总煤量与平均负荷之比D、发电厂在一段时间内耗用的总煤量与厂用电之比参考答案：A20. 零件的表面粗糙度值越低越耐磨 )零件的表面粗糙度值越低越耐磨  )正确21. 按误差在一批零件出现的规律可分为______、______按误差在一批零件出现的规律可分为______、______系统性误差$随机性误差22. ( )进给运动通常由滚珠丝杠传动A.直线B.曲线C.回转D.翻转参考答案：A23. 成形磨削可在______或______上进行成形磨削的方法有两种，______、______这两种磨削方法虽然各有特点，但在成形磨削可在______或______上进行成形磨削的方法有两种，______、______这两种磨削方法虽然各有特点，但在加工模具零件时，为了______、______、______，往往需要联合使用成形磨床$平面磨床$成形砂轮磨削法$夹具磨削法$保证零件质量$提高效率$降低成本24. 采用高速滚珠丝杠能实现零传动。

)A.正确B.错误参考答案：B25. 简述数控加工中心的加工工艺特点简述数控加工中心的加工工艺特点加工中心带有刀具库，一次装夹能完成钻、铣、镗等多道工序，生产效率高；加工中心控制系统采用闭环、半闭环，加工精度高，工件质量稳定；自动化程度高，加工中心调整好后，全部加工都是自动完成，减轻了操作者的劳动强度；加工对象适应性强，给新产品的试制，新工艺流程试验提供了方便26. 4．刀具一次刃磨之后进行切削，后刀面允许的最大磨损量(VB)称为______4．刀具一次刃磨之后进行切削，后刀面允许的最大磨损量(VB)称为______4．磨钝标准；27. 通常采用的卷屑槽，按截面形状不同可分为( )种类型 A．三 B．四 C．两通常采用的卷屑槽，按截面形状不同可分为(  )种类型  A．三  B．四  C．两A卷屑槽的形状一般是指刀具正交平面内的形状，常用的槽形有直线圆弧型、直线型和全圆弧型三种28. 纯铁在1150℃时晶体结构为______，在200℃时晶体结构为______纯铁在1150℃时晶体结构为______，在200℃时晶体结构为______答案：面心立方体结构（或γ-Fe），体心立方结构（或α-Fe）解析：纯铁在1150℃时晶体结构为面心立方体结构（或γ-Fe），在200℃时晶体结构为体心立方结构（或α-Fe）。

29. 在采用ATC后，数控加工的辅助时间主要用于( )A、工件安装及调整B、刀具装夹及调整C、刀库的调整D、刀具的润滑参考答案：B30. 数控机床所使用的顺序控制装置主要有RLC和PC两种 )A.正确B.错误参考答案：A31. 闭环伺服系统通常使用直流伺服电动机、交流伺服电动机或直线电动机 )A.正确B.错误参考答案：A32. 用圆柱铣刀逆铣时，作用在工件上的垂直铣削力在开始时是向上的，有把工件从夹具中拉出的趋势 )用圆柱铣刀逆铣时，作用在工件上的垂直铣削力在开始时是向上的，有把工件从夹具中拉出的趋势  )正确33. 数控升降台铣床的升降台上下运动坐标轴是( )A、X轴B、Y轴C、Z轴D、XY轴参考答案：C34. 试述圆柱齿轮传动设计计算中应如何选择齿数z1?试述圆柱齿轮传动设计计算中应如何选择齿数z1?对于闭式软齿面齿轮传动，其主要失效形式是齿面疲劳点蚀设计时，首先从保证齿轮的接触强度出发来确定齿轮直径(或中心距)其选择原则为：在满足齿根弯曲强度条件下，z1尽可能选择多些其原因为：①z1多，则重合度ε大，使传动平稳，降低齿轮传动的振动与噪声；②z1多，则m小，可减轻齿轮的质量和减小金属切削量，节省工时和费用；且能降低齿高，减少滑动系数，减少磨损，提高传动效率和抗胶合能力。

因此一般取z1≥18～30    对于闭式硬齿面齿轮传动，其主要失效形式是轮齿折断设计时，首先从保证轮齿弯曲强度出发，确定齿轮的模数m这时z1的多少直接影响齿轮结构尺寸的大小，其选择原则为：在保证足够的接触疲劳的前提下，为避免传动尺寸过大，齿数不宜过多，一般取z1≥17～20    开式齿轮传动的尺寸主要取决于轮齿的弯曲疲劳强度，故z1也不宜过多，对标准直齿轮，z1≥17，以避免根切 35. 专为某一种工件的某道工序的加工而没计制造的夹具，称为组合夹具 )专为某一种工件的某道工序的加工而没计制造的夹具，称为组合夹具  )错误36. 加工塑性大的材料，如45钢等，前角的变化对切削力( ) A．影响大 B．影响小 C．没影响 D．稍有影响加工塑性大的材料，如45钢等，前角的变化对切削力(  )  A．影响大  B．影响小  C．没影响  D．稍有影响A37. CIMS是指( )A.柔性制造单元B.柔性制造系统C.计算机集成制造系统D.自适应控制参考答案：C38. 滚珠丝杠预紧的目的是( )A、增加阻尼比，提高抗振性B、提高运动平稳性C、消除轴向间隙和提高传动刚度D、加大摩擦力，使系统能自锁参考答案：C39. 某一直齿圆柱齿轮标注为7FL，其模数m=1.5mm，齿数z=60，齿形角α=20°。

现测得其误差项目△Fr=45μm，△Fw=26μm，△Fp=4某一直齿圆柱齿轮标注为7FL，其模数m=1.5mm，齿数z=60，齿形角α=20°现测得其误差项目△Fr=45μm，△Fw=26μm，△Fp=43μm，试问该齿轮的第1公差组检验结果是否合格？40. 常用塑性的判断依据是 ( ) A.断后伸长率和断面收缩率B.塑性和韧性C.断面收缩率和塑性D.断后伸长率和塑性参考答案：A41. 图形交互式自动编程系统不包括( )A.MastercamB.Pro/EC.UGD.Photoshop参考答案：D42. 数控机床的核心是( )A、伺服系统B、数控系统C、反馈系统D、传动系统参考答案：B43. ISO标准规定增量尺寸方式的指令为( )A、G90B、G91C、G92D、G93参考答案：B44. G92指令一般放在程序第一段，该指令不引起机床动作 )A.错误B.正确参考答案：B45. 变量R( )A.只能在主程序中应用B.只能在子程序中应用C.主程序和子程序中都可以应用D.以上选项均不对参考答案：C46. ( )用来设定相对坐标数值编程A.G90B.G91C.G92D.G93参考答案：B47. ( )适合车削直径大工件长度较短的重型工件。

A．卧式车床 B．立式车床 C．转塔车床 D．多刀车床(  )适合车削直径大工件长度较短的重型工件  A．卧式车床  B．立式车床  C．转塔车床  D．多刀车床B卧式车床主要加工轴类和直径不太大的轴套类零件；立式车床主要用于加工直径大，长度短且质量较大的工件；转塔车床适于在成批生产中加工内外圆有同轴度要求的较复杂的工件；多刀车床适于加工盘、环和轴类零件，生产率比普通车床提高3～5倍48. 对于承受变载荷的受拉螺栓连接，其应满足的强度条件为______，______；在工作载荷和残余预紧力不变的情况下，通对于承受变载荷的受拉螺栓连接，其应满足的强度条件为______，______；在工作载荷和残余预紧力不变的情况下，通过______或______可以达到减小应力幅的目的或$减小螺栓刚度$增加被连接件刚度49. 主轴的旋转精度是指在( )旋转条件下主轴前端的径向和轴向跳动A.高速B.低速C.中速D.以上选项均不对参考答案：B50. 沿着不在圆弧平面内的坐标轴，由正方向向负方向看，( )A.顺时针用G02，逆时针用G03B.顺时针用G03，逆时针用G02C.顺时针和逆时针都用G02D.顺时针和逆时针都用G03参考答案：A。
