机电一体化技术专业仪器设备配备标准

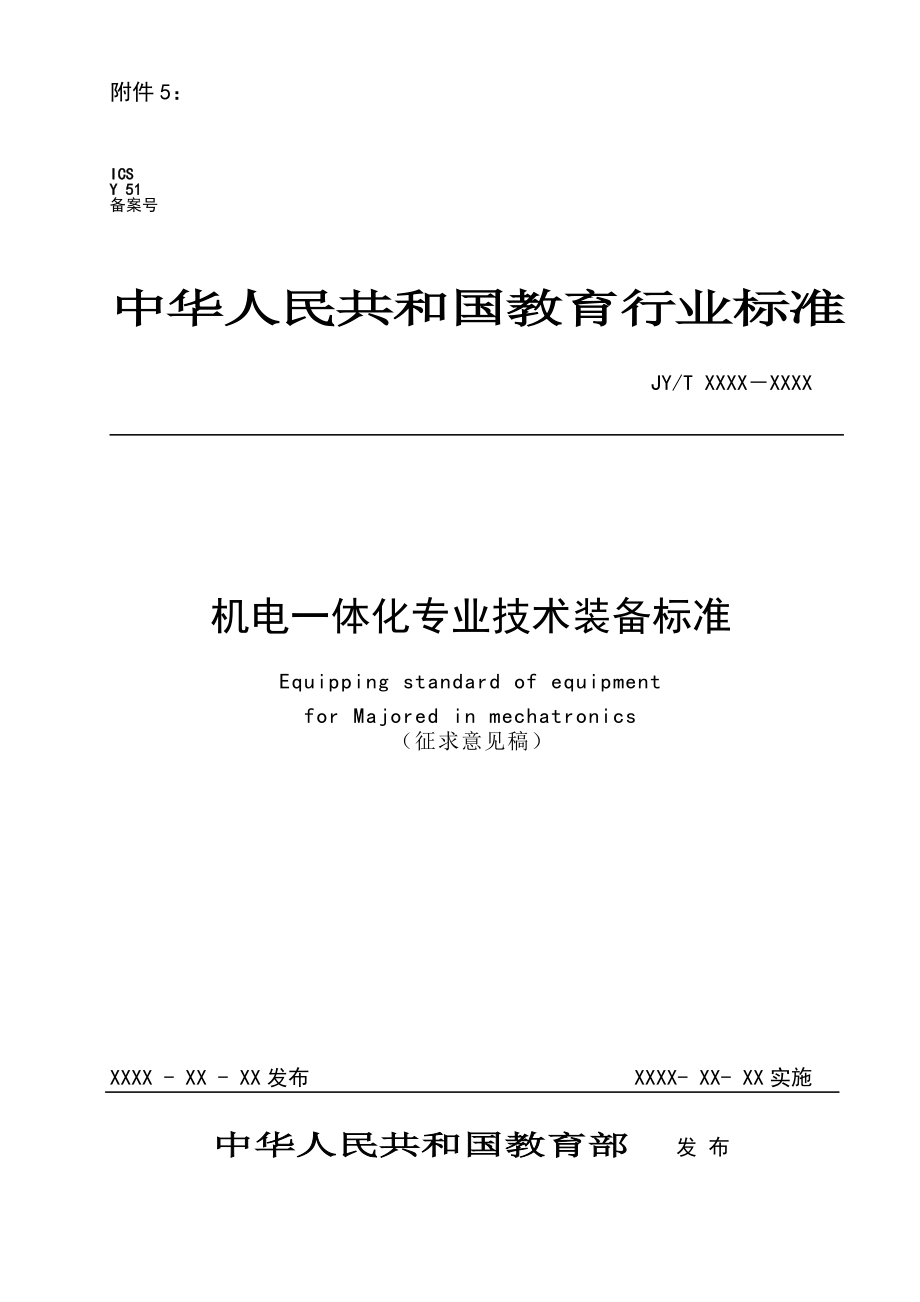

JY/T XXXX－XXXX附件5：ICSY 51备案号中华人民共和国教育行业标准 JY/T XXXX－XXXX机电一体化专业技术装备标准Equipping standard of equipment for Majored in mechatronics （征求意见稿）XXXX - XX - XX发布 XXXX- XX- XX实施中华人民共和国教育部 发 布3前 言本标准按照GB/T 1.1—2009给出的规则起草本标准由中华人民共和国教育部职业教育与成人教育司提出本标准由全国教学仪器标准化技术委员会归口本标准主要起草单位：教育部职业教育与成人教育司、教育部教学仪器研究所、职业技术教育中心研究所、机械工业教育发展中心、北京交通大学、北京电子科技职业学院、广东技术师范学院、无锡职业技术学院、天津塘沽中专等本标准主要起草人：洪建平、张文涛、石胜宝、张伦玠、王建荣、翟津、赵翔、张耀东等27 机电一体化专业技术装备标准1 范围本标准规定了机电一体化专业教学和培训用仪器设备装备标准的分类、要求等内容。

本标准适用于高等职业学校和培训机构机电一体化专业教学及培训用仪器设备的装备其它职业院校相关专业教学仪器设备的装备可参照执行2 规范性引用文件下列文件对于本文件的应用是必不可少的凡是注日期的引用文件，仅注日期的版本适用于本文件凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件GBZ 1 工业企业设计卫生标准GBJ 16 建筑设计防火规范GB/T 1214.2 游标类卡尺 游标卡尺GB/T 1214.3 游标类卡尺 高度游标卡尺GB/T 1216 外径千分尺GB/T 2554.1 机械分度头 精度检验GB/T 3933.2 升降台铣床检验条件 精度检验 第2部分 卧式铣床GB/T 3933.3 升降台铣床检验条件 精度检验 第3部分 立式铣床GB/T 4020 卧式车床 精度检验GB/T 4022 卧轴矩台平面磨床 精度GB/T 4685 外圆磨床 精度GB/T 6585 阴极射线示波器通用规范GB 16895 建筑物电器装置（所有部分）GB/T 50033 建筑采光设计标准GB 50034 建筑照明设计标准JB/T 3411.56 方箱 尺寸 JB/T 3770 落地砂轮机JB 5246 台式钻床 精度JB/T 7974 铸铁平板JB/T 8771.4 加工中心检验条件 第4部分：线性和回转轴线的定位精度和重复定位精度检验JB/T 8791 涨簧式内径百分表JB/T 9283 万用电表JB/T 9937.2 高精度机用平口钳 精度检验JB/T 10082 电火花线切割机技术条件QB/T 1558.3 台虎钳 多用台虎钳3 分类3.1 机电一体化专业仪器设备的装备标准分为合格装备标准和示范装备标准。

3.2 合格装备标准为完成机电一体化专业人才培养目标应达到的基本装备要求；示范装备标准为机电一体化示范专业应达到的基本装备要求，也供有条件的学校及培训机构增加学生实训课、提高学生专业技能、紧跟本专业新技术和新工艺发展时选配4 要求4.1 实训教学场所4.1.1 实训教学类别分为：专业基础技能实训、专业基础实验、专业实验、专业综合实训4.1.2 机电一体化专业应具备以下实训与实验教学场所：制图专用实训室、机械基础实训室、金工实训室、液压与气压传动实验室、电工电子实验室、电气控制实训室、驱动技术实验室、传感检测实验室、工业控制实验室、网络信息实验室、机电一体化综合实训室各教学类别对应的实训教学场所见表1表1 教学类别及教学场所实训教学类别实训教学场所合格装备标准示范装备标准专业基础技能实训制图专用实训室机械基础实训室金工实训室制图专用实训室机械基础实训室金工实训室专业基础实验液压与气压传动实验室电工电子实验室电气控制实训室液压与气压传动实验室电工电子实验室电气控制实训室专业实验驱动技术实验室传感器检测实验室工业控制实验室网络信息实验室驱动技术实验室传感器检测实验室工业控制实验室网络信息实验室专业综合实训机电一体化综合实训室机电一体化综合实训室4.1.3 实训教学场所的基本要求4.1.3.1 使用面积实验室和实训室应根据师生的健康安全要求和教学内容，确定其使用面积，并符合国家相关规定。

4.1.3.2 采光4.1.3.2.1 实验室和实训室的采光应按照GB/T 50033的有关规定4.1.3.2.2 采光设计应注意光的方向性，应避免对工作产生遮挡和不利的阴影4.1.3.2.3 需要识别颜色的场所，应采用不改变天然光光色的采光材料 4.1.3.3 照明4.1.3.3.1 当天然光线不足时，应配置人工照明，人工照明光源应选择接近天然光色温的光源4.1.2.3.2 实验室和实训室的照明应根据教学内容对识别物体颜色的要求和场所特点，选择相应显色指数的光源，一般显色指数不低于Ra804.1.3.3.3 实训场所的照明要求符合GB 50034的有关规定4.1.3.3.4 进行精细操作实训（如：划线、金属精加工、间隙调整等）工作台、仪器、设备等的工作区域的照度不应低于500lx照度不足时应增加局部补充照明，补充照明不应产生有害眩光4.1.3.4 通风 应符合GBJ 16和工业企业通风的有关要求4.1.3.5 电气安装应符合GB 16895的有关规定4.1.3.6 防火应符合GBJ 16有关厂房、仓库防火的规定4.1.3.7 安全标志应符合GB 2894、GB 2893、GB 16179的有关要求。

4.1.3.8 安全与卫生 应符合GBZ 1、GB 12801的有关要求4.2 仪器设备4.2.1 规范、示范装备标准的各实验室和实训室的仪器设备的装备要求见表24.2.2 表2中仪器设备台套数为同时满足40人/班开设实验与实训教学的装备要求在保证教学要求的前提下，各学校可根据本专业的实际班级数对实训课程进行合理安排，并配备相应的仪器设备数量4.2.3 配备的仪器设备产品质量应符合相关的国家标准或行业标准，并具有相应的质量证明4.2.4 仪器设备的安装各种仪器设备的安装使用都应符合有关国家或行业标准表2 机电一体化技术专业仪器设备装备要求实训教学类别实训教学场所实训教学目标仪 器 设 备序号名 称规格、主要参数或主要要求单位数量执行标准编号备 注合格示范专业基础技能实训 制图专用实训室1.掌握投影知识与绘图技能；2.掌握计算机绘制机械、电气图技能；3.掌握测绘机械电气装配图技能1绘图工具1.1号图板：900mm600mm；2.2号图板：600mm450mm；3.丁字尺：600mm；4.制图桌椅套20402CAD教学设备1.微机不低于以下配置：屏幕尺寸：19in；CPU型号：Intel奔腾双核 E6600；内存容量：2GB DDR3；硬盘容量：500GB 7200转，SATA；2.软件：机械与电气绘图软件台2040GB/T98133测绘模型及工具1. 齿轮泵模型：铝合金材料；2. 卡尺：150mm3. 活络扳手：10″4. 内六角扳手：M6～M12；5. 螺丝刀：一字型。

套2040机械基础实训室1.熟悉常见机构结构及工作原理；2.掌握常用机械零件结构及修复方法；3.掌握常用传动设计与制造方法1典型机电设备模型1. CA6140车床模型：透明可动教学模型； 2. 机械手模型：可演示；3. 自动线模型：可演示台10202典型机构示教装置1.平面连杆机构示教板；2.凸轮机构示教板；3.间歇运动机构示教板套113典型传动示教装置1.齿轮传动示教模型；2.蜗杆传动示教模型；3.带传动示教模型；4.链传动示教模型；5.机械传动系统示教模型套10204常用机械零部件1.螺纹连接与传动示教板；2.轴系零部件（轴承、键销、轴等）示教板；3.联轴器、离合器弹簧等示教板套115减速器工业用减速器实物台1020表2(续) 机电一体化技术专业仪器设备装备要求实训教学类别实训教学场所实训教学目标仪 器 设 备序号名 称规格、主要参数或主要要求单位数量执行标准编号备 注合格示范专业基础技能实训 金工实训室11.了解机床的结构、工作原理、工艺范围、操作与保养方法；2.掌握常用量具的使用、测量方法与尺寸公差知识；3.掌握刀具的种类、结构、刃磨及使用方法；4.能合理选择切削用量，掌握零件的加工工艺知识，具备加工能力。

1卧式车床回转直径：≥320mm；主电机功率：≥3kW台1020GB/T 40202立式升降台铣床工作台尺寸：≥250mm1000mm；主电机功率：≥2.2kW台1020GB/T 3933.23卧式万能升降台铣床工作台尺寸：≥250mm1000mm；主电机功率：≥2.2kW台1020GB/T 3933.3 4万能外圆磨床工件直径：≥200mm；主电机功率：≥4.5kW台1020GB/T 46855平面磨床工作台尺寸：≥200mm600mm；主电机功率：≥7kW台1020GB/T 40226分度头与机床配套台1010GB 2554.17平口钳与机床配套台1010JB/T 9937.28砂轮机砂轮直径：≥200mm台1020JB/T 37709配套辅具、工具每台设备配工具箱1个，备有刀具、工具、辅具套102010配套量具游标卡尺：0mm～125mm件1020GB/T 1214.2外径千分尺：0mm～25mm、25mm～50mm、50mm～75mm、75mm～100mm件1020GB/T 1216内径百分表：0mm～25mm、25mm～50mm、50mm～75mm、75mm～100mm套1020JB/T 8791金工实训室21.掌握量具的使用、尺寸测量的方法及公差知识；2.掌握普通钳工的基本操作技能；3.掌握零件的加工工艺知识，具备加工能力。

1台虎钳钳口宽度：≥150mm 台2020QB/T 1558.32钳工工作台工位20203台钻最大钻孔直径：≥12mm台2020JB 52464划线平板≥1000mm800mm块2020JB/T 79745划线方箱≥250mm250mm250mm个2020JB/T 3411.566配套辅具、工具、量具台钻用平口钳台2020JB/T 9937.2划线用工具套2020钳工工具套2020量具(高度尺等)套2020GB/T 1214.3表2(续) 机电一体化技术专业仪器设备装备要求实训教学类别实训教学场所实训教学目标仪 器 设 备序号名 称规格、主要参数或主要要求单位数量执行标准编号备 注合格示范专业基础实验液压与气压传动实验室1. 了解液压气动常用控制元件、执行元件、动力元件的工作原理和结构；2. 正确选择、使用和维护液压与气动元件；3. 掌握液压气动基本回路的工作原理及在工业领域的使用；4. 能参照说明书正确阅读和分析各种液压气动系统图；5. 具备构建搭接基本回路的能力；6. 熟悉常用的几种控制方式；7. 熟悉液压气动泵站的工作原理及结构；8. 能够分析、诊断和排除各类液压气动系统常见故障的能力；1液压实验实训台一、 电源能够提供以下两种电源配置之一：1. 三相四线380V38V/50Hz；2. 两相220 V22V/50Hz。

二、 工作环境1. 温度-10℃－+40℃；2. 相对湿度<85％(25℃)；3. 海拔＜4000m三、 安全应具备以下安全措施:1.三相交流电源输出带有过流和短路保护功能；2.各种测量仪表都具有过量程保护功能；3.采用带防意外接触保护的导线和插头进行电器连接；4. 连接导线具有不同的长度和多种颜色；5. 具有电流型漏电保护功能；6. 配备急停按钮，急停按钮可切断对电气模块盒的供电，停止所有被连接的电气装置同时停止供应压力油，设备被停止 7. 限制液压系统的压力；8. 系统压力由厂家预先设定并进行铅封套1010表2(续) 机电一体化技术专业仪器设备装备要求实训教学类别实训教学场所实训教学目标仪 器 设 备序号名 称规格、主要参数或主要要求单位数量执行标准编号备 注合格示范专业基础实验液压与气压传动实验室9.熟悉电液比例阀的工作原理和结构；10.熟悉数字阀的工作原理和结构；1液压实验实训台四、 液压元件包含以下常用液压元件：1. 控制元件：换向阀，溢流阀，节流阀，减压阀，电液比例换向阀，电液比例溢流阀，数字阀等；2. 执行元件：液压缸，液压马达等；3. 动力元件：齿轮泵，叶片泵，柱塞泵等；液压控制回路。

五、 可通过实现以下多种回路：1. 压力控制回路；2. 速度控制回路；3. 顺序控制回路；4. 电液比例阀的运用与控制实验；5. 数字阀的运用与控制实验；6. 压力闭环控制；7. 位移闭环控制；8. 常规阀的性能测试实验六、连接方式可采用以下不同连接方式：1. 液压元件与底板之间采用安全、便捷的安装方式；2. 液压元件之间采用快速插拔方式连接接头；3. 连接后无泄漏七、控制方式可采用以下多种控制方式：1. 机械控制；2. 继电器控制；3. PLC控制；4. 单片机控制；5. 人机界面控制；6. 组态控制表2(续) 机电一体化技术专业仪器设备装备要求实训教学类别实训教学场所实训教学目标仪 器 设 备序号名 称规格、主要参数或主要要求单位数量执行标准编号备 注合格示范专业基础实验液压与气压传动实验室1液压实验实训台八、电气模块盒1. 采用环保、绝缘、无静电材质；2. 安装方式安全、简便、耐用；电气模块盒宜采用低压直流24V九、底板1. 采用足够强度结构，保证安全；2. 采用耐油、耐腐蚀材质；3. 元器件安装采用易于装卸的结构十、配套工具配套工具完整：万用表，螺丝刀，内六角扳手，开口扳手等。

十一、液压泵站1. 噪声≤60dB；2. 油箱≤40L；3. 流量≤8L/min；4. 额定压力≥50bar（5MPa）；5. 抗磨液压油≥46号；6. 驱动电机≥1.5kW；7. 绝缘等级B；8. 附件：液位计、油温指示计、吸油滤油器、空气滤清器、安全阀等十二、液压执行机构能通过执行结构，体现液压系统的现场应用十三、电脑采用主流配置，建议配置为：液晶显示器≥17in；硬盘≥320G；内存≥2GB表2(续) 机电一体化技术专业仪器设备装备要求实训教学类别实训教学场所实训教学目标仪 器 设 备序号名 称规格、主要参数或主要要求单位数量执行标准编号备 注合格示范专 业 基 础 实验液压与气压传动实验室2气动实验实训台一、 电源能够提供以下两种电源配置之一：1. 三相四线380V38V/50Hz；2. 两相220 V22V/50Hz二、 工作环境1. 温度-10℃－+40℃；2. 相对湿度<85％(25℃)；3. 海拔＜4000m三、 安全应具备以下保护措施：1.三相交流电源输出带有过流和短路保护功能；2.各种测量仪表都具有过量程保护功能；3.采用带防意外接触保护的导线和插头进行电器连接；4.连接导线具有不同的长度和多种颜色；5.具有电流型漏电保护功能；6.配备急停按钮，急停按钮可切断对电气模块盒的供电，停止所有被连接的电气装置。

同时停止供应压力油，设备被停止 7.限制液压系统的压力；8.系统压力由生产企业预先设定并铅封四、 气动常用元件包含以下常用气压元件：1.控制元件：换向阀，减压阀，快速排气阀，单向阀等；2.执行元件：气缸，气动马达，气爪等；3.辅助元件：空气过滤器，油雾器，空气干燥器等；4.动力元件：静音气泵、泵站表2(续) 机电一体化技术专业仪器设备装备要求实训教学类别实训教学场所实训教学目标仪 器 设 备序号名 称规格、主要参数或主要要求单位数量执行标准编号备 注合格示范专业基础实验液压与气压传动实验室2气动实验实训台五、 气动控制回路可通过实现多种回路，如：1.速度换接回路；2.高低压转换回路；3.计数回路；4.二次压力控制回路；5.逻辑阀运用回路；6.双缸顺序动作回路六、 连接方式采用以下不同连接方式：1.气动元件与底板之间采用安全、灵活、便捷的安装方式；2.气动元件之间采用快速插拔方式连接接头；3.连接后无泄漏七、 控制方式可采用多种控制方式，如：1.机械控制；2.继电器控制；3.PLC控制；4.单片机控制八、 电气模块盒1. 采用绝缘、无静电材质；2. 采用安全、简便、耐用的安装方式；3. 宜采用低压直流24V。

九、底板1.采用耐油、耐腐蚀材质；2.元器件安装采用易于装卸的结构十、配套工具配套工具完整：万用表，螺丝刀，内六角扳手，开口扳手等十一、气泵1. 电源：交流220V 50Hz；2. 功率≤500W；3. 流量≥55L/min；4. 储气罐容积≥24L；5. 噪音≤60dB；6. 最大压力≤0.758MPa(8Bar)；7.绝缘等级B表2(续) 机电一体化技术专业仪器设备装备要求实训教学类别实训教学场所实训教学目标仪 器 设 备序号名 称规格、主要参数或主要要求单位数量执行标准编号备 注合格示范专业基础实验液压与气压传动实验室2气动实验实训台十二、气动执行机构能通过执行结构，体现气动系统的现场应用十三、电脑采用主流配置：液晶显示器≥17in；硬盘≥320G；内存≥2GB电工电子实验室1.掌握万用表等常用仪器、仪表的使用方法及基本电量参数的测量方法；2.会使用示波器及信号发生器，了解基本电路的工作点信号波形与信号特性3.掌握直流电路的原理；4. 掌握交流电路的原理；5. 掌握三相交流电路的原理；1电工综合实验装置1. 具有电工学基本定理的验证功能；2. 具有常用电工、电子仪表的使用及基本电参数的测量功能；3. 可完成R、L、C等电路元件的特性分析及电路实验；4. 可进行与教学要求相关的单相、三相交流电路的应用实验； 5. 具有漏电保护功能。

台20202电子综合实验装置1. 具有电子学基本定理的验证功能；2. 包括常用电子元器件，可以满足对电子元器件进行识别与测量；3. 具有基本放大器电路、稳压电源电路、基本逻辑门电路实验；4. 可以满足各种逻辑电路、运算放大电路、功率放大电路等中小规模集成电路的认知及应用；5. 具有漏电保护功能台2020表2(续) 机电一体化技术专业仪器设备装备要求实训教学类别实训教学场所实训教学目标仪 器 设 备序号名 称规格、主要参数或主要要求单位数量执行标准编号备 注合格示范专业基础实验电工电子实验室6．掌握常用电子元器件、接插件的识别与测量；7.了解模拟电路、数字电路的原理3万用表1.直流电压：0V～25V；20000Ω/V 0V～500V；5000Ω/V；2.5级；2.交流电压：0V～500V；5000Ω/V；5.0级；3.电阻： 量程：0 kΩ～4kΩ～40kΩ～400kΩ～4MΩ～40MΩ；25Ω中心；2.5%；4.音频电平：-10dB～+22dB只2020JB/T 92834交流毫伏表1.测量范围：0.2mV～600V；2.频率范围：10Hz～600kHz；3.电压测试不确定度：1%；4.输入阻抗：1MΩ；5.显示位数：3以上。

只20205函数信号发生器1.频率范围：0.1Hz～1MHz；2.输出波形：正弦波、方波、三角波、脉冲波；3.输出信号类型：单频、调频、调幅、扫频；4.外测频灵敏度：100mV；5.外测频范围：1Hz～10MHz；6.输出阻抗：600Ω；7.输出电压：≥20Vp-p(1MΩ) ， ≥10Vp-p(50Ω)；8.数字显示；9.TL/CMOS输出；10.输出端口具有短路保护台2020表2(续) 机电一体化技术专业仪器设备装备要求实训教学类别实训教学场所实训教学目标仪 器 设 备序号名 称规格、主要参数或主要要求单位数量执行标准编号备 注合格示范专业基础实验电工电子实验室6双踪示波器1.频宽：20MHz； 2.偏转因数： 5mV/div～20V/div；3.上升时间：≤17ns；4.垂直工作方式：CH1、CH2、ALT、CHOP、ADD ；5.扫描时间因数： 0.5s/div～0.2μs/div； 6.触发方式： 自动、常态、TV-H、TV-V； 7.触发源： 内(CH1，CH2，交替)、外、电源； 8.触发灵敏度： 内触发不小于1div，外触发不小于0.5Vp-p。

台1020GB/T 65857直流稳压电源1.双路0V～30V,0A～3A双电表显示，双组独立可调，恒压、恒流输出；2.稳压与稳流状态能够自动转换并分别由器件指示状态；3.两路输出电压可以任意并联或串联、并联使用，双倍电流输出，串联使用，双倍电压输出；4.短路、限流双重保护采用电流限制保护方式，且限流点可以任意调节台2020表2(续) 机电一体化技术专业仪器设备装备要求实训教学类别实训教学场所实训教学目标仪 器 设 备序号名 称规格、主要参数或主要要求单位数量执行标准编号备 注合格示范专业基础实 训电气控制实训室1.掌握各类电气设备选型；2.掌握电工工具的使用；3.掌握室内电气安装规程；4.培养电气控制线路识图能力；5.初步掌握控制线路故障检修方法；6.学会电气仪表的应用；7.学会生产设备电气控制电路故障的分析判断方法1电气控制实训装置1.配置和安装测量仪表、按钮和指示灯等；2.具有速度、位置、电压、电流、时间等控制环节的电动机基本控制电路所需配置元件；3.电气控制线路元器件安装在挂板上，便于安装及更换，便于扩展功能或实训，操作内容具有典型性和实用性；4.控制线路和小电机可模拟工厂中各类的电气拖动系统，并可满足维修电工进行安装、调试、故障分析及排故的要求；5.装置具有漏电保护和过载保护；6.双组型，控制屏提供两组独立电源，可供两个学生同时进行实训操作；7.不锈钢网孔板能装在实训装置上，双组能够同时进行操作，能够对新实训内容进行开发。

台20202电动机1. 单相电容起动电动机：220V，P≤1kW；2. 三相交流异步电动机：380V，P≤1kW；3. 双速三相交流异步电动机：380V，P≤1kW；4. 双速三相交流异步电动机（带速度继电器）：380V，P≤1kW台2020每种电机5台表2(续) 机电一体化技术专业仪器设备装备要求实训教学类别实训教学场所实训教学目标仪 器 设 备序号名 称规格、主要参数或主要要求单位数量执行标准编号备 注合格示范专业基础实 训电气控制实训室3万用表1.直流电压：0V～25V；20000Ω/V 0V～500V；5000Ω/V；2.5级；2.交流电压：0V～500V；5000Ω/V；5级；3.电阻： 量程： 0 kΩ～4kΩ～40kΩ～400kΩ～4MΩ～40MΩ；25Ω中心；2.5%；4.音频电平：-10dB～+22dB只2020JB/T 92834转速表偏差：1r/min台20205钳型电流表600V/100A台20206兆欧表500(1000)V，500MΩ台20207机床电气故障考核实训装置1. 具有常用的车床、铣床、镗床、钻床等实训考核功能；2. 具有智能的故障设置、试卷试题编辑、试题检测、故障点自动恢复功能；3. 可人为设置故障； 4. 装置具有漏电保护和过载保护。

台1010表2（续） 机电一体化技术专业仪器设备装备要求实训教学类别实训教学场所实训教学目标仪 器 设 备序号名 称规格、主要参数或主要要求单位数量执行标准编号备 注合格示范专业实验驱动技术实验室1．了解交流电机的基本电气原理与控制方法，电动机一般故障的产生原因与故障排除方法；2．了解交流变频调速与直流调速的原理及系统组成；3．掌握调速控制系统连接与调试、调速系统参数设置与调整方法；4．了解直流电动机及驱动系统的构成、调整及使用；5．掌握步进电动机及驱动系统的构成、调整及使用；6．掌握交流伺服电动机及驱动系统的构成原理与调试方法1变频调速技术实验装置1.输入电源三相四线制380V38V 50Hz；2.输出电源三相四线制 380V38V 10A 50Hz；单相220V22V 10A 50Hz；直流电源 24V/2A；直流可调 0V～15V，0mA～20mA；3.整机容量：＜1.5kVA；4.完成简单的电动机继电控制、PLC控制、变频控制、PLC与变频综合控制、上位组态监控；5.接口开放，扩展性强台2030可自制2直流调速技术实验装置1.输入电源三相四线制380V38V 50Hz；2.输出电源三相四线制 380V38V 10A 50Hz；单相220V22V 10A 50Hz；直流电源 24V/2A；直流可调 0V～15V，0mA～20mA；3.整机容量：＜1.5kVA；4完成简单的电动机直流调速、交直流调速、PLC控制调速、上位组态监控；5.接口开放，扩展性强。

台4060可自制表2(续) 机电一体化技术专业仪器设备装备要求实训教学类别实训教学场所实训教学目标仪 器 设 备序号名 称规格、主要参数或主要要求单位数量执行标准编号备 注合格示范专业实验驱动技术实验室3步进电动机、交流伺服电动机驱动系统实验装置1.输入电源：三相四线制 380V38V 50Hz；2.输出电源：三相四线制 380V38V 10A 50Hz；单相220V22V 10A 50Hz；直流电源 24V/2A，+5V/1A；直流可调0V～15V，0mA～20mA；三位半直流数字电压表/电流表3．步进电动机：步矩角 1.8；相电压 3V；相电流 3A；相电阻 1Ω；4．正弦交流伺服电机：力矩 1.1Nm～20Nm；额定转速1200 r/min、1500 r/min、2000 r/min、3000r/min；光电编码器 2500线；失电制动器电源 直流24V；5．通过PLC、通信模块、变频器、触摸屏、步进驱动、伺服驱动、模拟对象实现逻辑、模拟、过程、运动、通信、组态控制台4060可自制4万用表1.直流电压：0V～25V；20000Ω/V；0V～500V；5000Ω/V；2.5级；2.交流电压0V～500V；5000Ω/V；5.0级；3.电阻量程： 0kΩ～4kΩ～40kΩ～400kΩ～4MΩ～40MΩ；25Ω中心；2.5%；4.音频电平：-10dB～+22dB。

只4060JB/T 92835电动机1.三相交流异步电动机：380V，P≤0.4kW；2.双速三相交流异步电动机：380V，P≤0.4kW台40606计算机1．内存：≥1GMB；2．显示器尺寸 ：≥48.2cm（19in）；3．硬盘：≥500G；4．以太网卡台4060表2(续) 机电一体化技术专业仪器设备装备要求实训教学类别实训教学场所实训教学目标仪 器 设 备序号名 称规格、主要参数或主要要求单位数量执行标准编号备 注合格示范专业实验传感器检测实验室1.了解传感器与检测系统的基础知识和主要性能指标； 2.通过学习，掌握常用传感器的工作原理和常见参数的检测方法；3.掌握工业和民用各种传感器的信号的拾取、转换、分析、使用的基本的操作技能4.了解与相关的传感器的特性值以及特定的使用环境，培养利用传感器技术和计算机技术解决生产实际中信息采集与处理问题的能力1传感器与检测技术培训装置1. 可提供满足标准传感器需求的电源点数和要求；2. 可提供满足标准传感器触发的各类信号源的点数和要求；3. 具备漏电保护功能；4. 具有常用传感器数据采集及编辑功能，可完成以下不少于80%传感器的实验教学：1) 压力传感器2) 差动变压器3) 电容传感器4) 霍尔传感器5) 压电传感器6) 电涡流传感器7) 光纤传感器8) 温度传感器9) 气敏传感器10) 湿敏传感器11) 应变传感器12) 光敏传感器13) 磁阻式传感器14) 电感式传感器15) 电容式传感器16) 霍尔传感器17) 霍尔转速传感器18) 磁电传感器19) PT100铂热电阻20) AD590集成温度传感器21) 电涡流传感器22) 光纤传感器23) 光电转速传感器24) K型热电偶(T)25) E型热电偶(T)26) Cu50温度传感器27) 压电传感器28) NTC热敏电阻传感器29) PTC热敏电阻传感器30) 硅光电池传感器31) 光敏电阻传感器32) 光敏二极管传感器33) 光敏三极管传感器34) 磁阻式传感器5. 提供相关的实例，能进行传感器特性曲线的分析比较；6.可设定传感器的灵敏度；台1520可自制表2(续) 机电一体化技术专业仪器设备装备要求实训教学类别实训教学场所实训教学目标仪 器 设 备序号名 称规格、主要参数或主要要求单位数量执行标准编号备 注合格示范专业实验传感器检测实验室1传感器与检测技术培训装置7.可提供应用案例，可验证传感器的输入输出特性并作出相应的测试；8.传感器结构和工业产品一致或接近于工业检测传感器，实验内容与实际应用相近；9.模块化设计，传感器采用独立安装，可根据要求增减。

台1520可自制工业控制实验室1．认识元器件；2．能够看懂基本的接线图；3．能够熟练的按照接线图接线；4．能完成PLC基本技能实训内容5．掌握基于单片机技术的电子产品的焊接、安装、接线与调试；6．掌握学习PLC基础编程、软件应用；7．掌握单片机的基础编程、控制及扩展应用；8 ．掌握人机界面组态应用编程1通用PLC与人机界面实验装置1．输入电源三相四线制380V38V 50Hz；单相220V22V 10A 50Hz；直流电源 24V/2A；2．I/O点＞20；3．可进行PLC硬件接线与软件编程功能，能对PLC进行安装与维护操作；4．有可供开放式连接按钮及I/O量输入传感器；5．可以演示PLC控制过程；6．有可完成PLC控制输出动作执行的简单动作机构或仿真演示；7．具有人机界面组态应用编程功能；8．具有人机界面与PLC通讯连接应用功能；9．具有漏电保护功能台3040可自制2单片机实验装置1．输入电源三相四线制380V38V 50Hz；单相220V22V 10A 50Hz；直流电源 24V/2A；2．具有单片机应用与程序设计应用演示功能；3．采用开放式端口连接，实验时可以自由根据需要连接端口；4．具有多个单片机控制输出演示对象；5．IC卡读写电路；6．USB及以太网通信；7．语音日历及模数转换电路；8．8155/8255接口扩展电路；9．8253/8279接口扩展电路；10．指针式直流电压表模块；11．V/F、F/V转换电路模块；12．1616双色点阵模块；13．逻辑笔电路；14．RS232转RS485及PWM转换电路；15．12864液晶扩展模块；16．微型打印机。

台4040可自制表2(续) 机电一体化技术专业仪器设备装备要求实训教学类别实训教学场所实训教学目标仪 器 设 备序号名 称规格、主要参数或主要要求单位数量执行标准编号备 注合格示范专业实验工业控制实验室3万用表1．直流电压:0V～25V；20000Ω/V；0V～500V；5000Ω/V；2.5级；2．交流电压0V～500V；5000Ω/V；5级；3．电阻量程： 0 kΩ～4kΩ～40kΩ～400kΩ～4MΩ～40MΩ；25Ω中心；2.5%；4．音频电平：-10dB～+22dB只4060JB/T 92834计算机1．内存 ≥1 GMB；2．显示器尺寸 ≥48.2cm（19in）；3．硬盘 ≥500G；4．以太网卡台4060网络信息实验室1．熟悉工业自动化通信网络组成及硬件模块；2．了解PLC系统串行通信接口标准及计算机通信的国际标准；3．掌握基于工业现场总线网络的基本原理及典型的配置方法；1自动控制原理实验装置1.输入电源：220V～260V 50Hz；2．输出电源：+5V/3A，+12V/1A，-12V/0.5A，-5V/0.5A；3．输入频率：47～63MHz；4．输出电压/电流：+5V/3A，+12V/0.3A，-12V/0.3A，-5V/0.5A；5．输出功率：35W；6．效率：≥75%；7．调整性能：电压调整率≤0.2%；负载调整率≤0.5%；纹波系数≤0.5%。

台1520GB/T 65854．掌握网络通信调试过程中的通信问题原因以及解决方法；5．熟悉电气控制电路的安装、调试和PLC编程、上位机组态过程，掌握典型电气故障的排查方法2现场总线过程控制实验装置1.工作电源：三相四线（或三相五线）380V/50Hz；2．整机容量：≤2kVA；3．通过PLC控制、智能仪表控制、DDC控制实现对典型工业控制对象模型（锅炉、水箱、盘管和液体管道）的过程控制；4．模型参数包括温度、液位、压力、流量等典型工业参数；5．对象模型及控制器件使用标准的工业自动化仪表和柔性化工艺设备，具有开放性、兼容性和可升级性 台1520表2(续) 机电一体化技术专业仪器设备装备要求实训教学类别实训教学场所实训教学目标仪 器 设 备序号名 称规格、主要参数或主要要求单位数量执行标准编号备 注合格示范专业实验网络信息实验室3全数字交流调速实验装置1.输入电源：三相四线制 380V38V 50Hz；2.输出电源：三相四线制 380V38V 10A 50Hz；单相220V22V 10A 50Hz；直流可调15V；3.整机容量：＜2kVA；4.通过对电压、电流、频率、矢量的控制进行变频调速或转矩控制；5.通过与PLC及上位机结合，实现基于工业现场总线和分布式调速装置的网络化监控。

台15204工业自动化通讯网络实验平台1.输入电源三相四线制 380V38V 50Hz2.输出电源：三相四线制 380V38V 10A 50Hz；单相 220V22V 10A 50Hz；直流电源 24V/4A，5V/2A；3.基于PROFIBUS-DP、CAN等典型现场总线协议系统，并集成相应小、中、大型PLC主机及其通信与扩展模块硬件，实现工业典型的自动化控制、通讯网络技术台10155测量仪表1．交流电流表：测量范围为0A～3A；指针仪表为宽屏带镜面；精度为0.5级2．交流电压表：测量范围为0V～450V；指针仪表为宽屏带镜面；精度为0.5级；3．直流安培表：测量范围为0A～2A；指针仪表为宽屏带镜面；精度为0.5级；4．直流电压表：测量范围为0V～300V；指针仪表为宽屏带镜面；精度为0.5级台40606计算机1.内存≥1GB；2.显示器尺寸≥48.2cm（19in）；3.硬盘≥500G；4.以太网卡台4060表2(续) 机电一体化技术专业仪器设备装备要求实训教学类别实训教学场所实训教学目标仪 器 设 备序号名 称规格、主要参数或主要要求单位数量执行标准编号备 注合格示范专业综合实训机电一体化综合实训1.掌握机电一体化设备的安装、调试、运行、维修和维护的知识与技术；2. 掌握机电产品生产与工艺管理；3. 具有简单机电设备、电气控制初步设计及改造能力。

1机电一体化实训平台一、技术指标1. 工作电源：三相五线 AC 380V38V 50Hz；2.控制电源：DC 24V/4A；3.整机功耗：≤1.5kW；二、主要参数1. 直流减速电机:24V，输出转速6 r/min；2. 三相减速电机:380 V，输出转速40r/min；3. 气源压力：0.75MPa；4．安全按钮：24V/6A、12V/2A三、主要要求1. 一体化接线排；2. 四自由度气动机械手；3．桌面型材采用截面为20mm80mm的铝型材4.具有故障报警功能；5.具备PLC基本指令、步进指令以及功能指令的学习功能；6.具有搬运机械手应用实验；7.具有触摸屏应用实验；8.具有物料分拣取送控制功能；9.具有电气控制技术的应用实验；10.能实现传感器技术应用；11.具有气动技术应用；12.具有交直流电机应用实验；13.具有变频调速技术应用实验；14.具有步进电机及驱动应用实验；15.具有伺服电机及驱动应用实验；16.具有可靠的漏电保护功能 台1020可自制表2(续) 机电一体化技术专业仪器设备装备要求实训教学类别实训教学场所实训教学目标仪 器 设 备序号名 称规格、主要参数或主要要求单位数量执行标准编号备 注合格示范专业综合实训机电一体化综合实训2机电液气一体化实训平台一、技术指标1. 工作电源： AC 380V38V 50 Hz；2.控制电源： 24V、12V、5V，10%,4A；3. 整机功耗：≤1.5kW二、主要参数1. 液压泵源：公称排量：6.67ml/r；额定压力：7MPa；2. 静音气压泵源：工作电源：直流220V/50Hz；电机功率：465W；额定输出压力：0.8MPa；气泵容积：24L；工作噪声：＜40dB；三、主要要求1. 具有使用PLC对气动、液动、电动进行控制的功能；2. 具有基本的压力、速度、方向、顺序动作等液压控制回路的功能；3. 具有基本的压力、速度、方向、逻辑等液压控制回路的功能；4. 具有对PLC进行编程训练的功能；5. 具有对伺服或步进电机进行控制的功能；6. 具有使用继电器对气动、液动、电动进行控制的功能；7. 具有漏电保护功能。

台1020可自制3自动化仓储无线管理系统一、技术指标1.工作电源：AC 380V38V， 50Hz；2.控制电源：24V、12V 、5V，10%,4A；3.整机功耗：≤1.5kW二、主要要求1. 具有串口通信的功能；2. 具有伺服电机驱动控制应用实验；3. 具有无线网络通信技术应用；4. 具有射频识别技术的应用；5. 具有条形码识别技术的应用；6. 具有传感器设计及使用功能；7. 具有上位机在线监视功能；8. 具有漏电保护功能台12可自制表2(续) 机电一体化技术专业仪器设备装备要求实训教学类别实训教学场所实训教学目标仪 器 设 备序号名 称规格、主要参数或主要要求单位数量执行标准编号备 注合格示范专业综合实验机电一体化综合实训4自动检测生产线实训装置一、技术指标1.工作电源：AC 380V38V 50Hz；2.控制电源：24V、12V、5V，10%,4A；3.整机功耗：≤1.5kW二、主要参数1.气源工作压力：0.6Mbar～1Mbar；2.安全保护措施：具有接地保护、漏电保护功能，安全符合相关国家标准三、主要要求1. 具备PLC基本指令、步进指令及功能指令的学习功能；2. 选用工业机器人仿真工业现场；3. 具有电气控制技术的应用实验；4. 具有实现传感器技术应用；5. 具有气动技术应用实验；6. 具有变频调速技术应用实验；7. 具有工业机器人控制技术应用实验；8. 具有物料分拣系统控制功能；9. 具有图像识别技术应用实验。

台1010可自制5柔性生产线实训系统一、技术指标1.工作电源：AC 380V38V，50Hz；2.控制电源：24V、12V、5V，。
