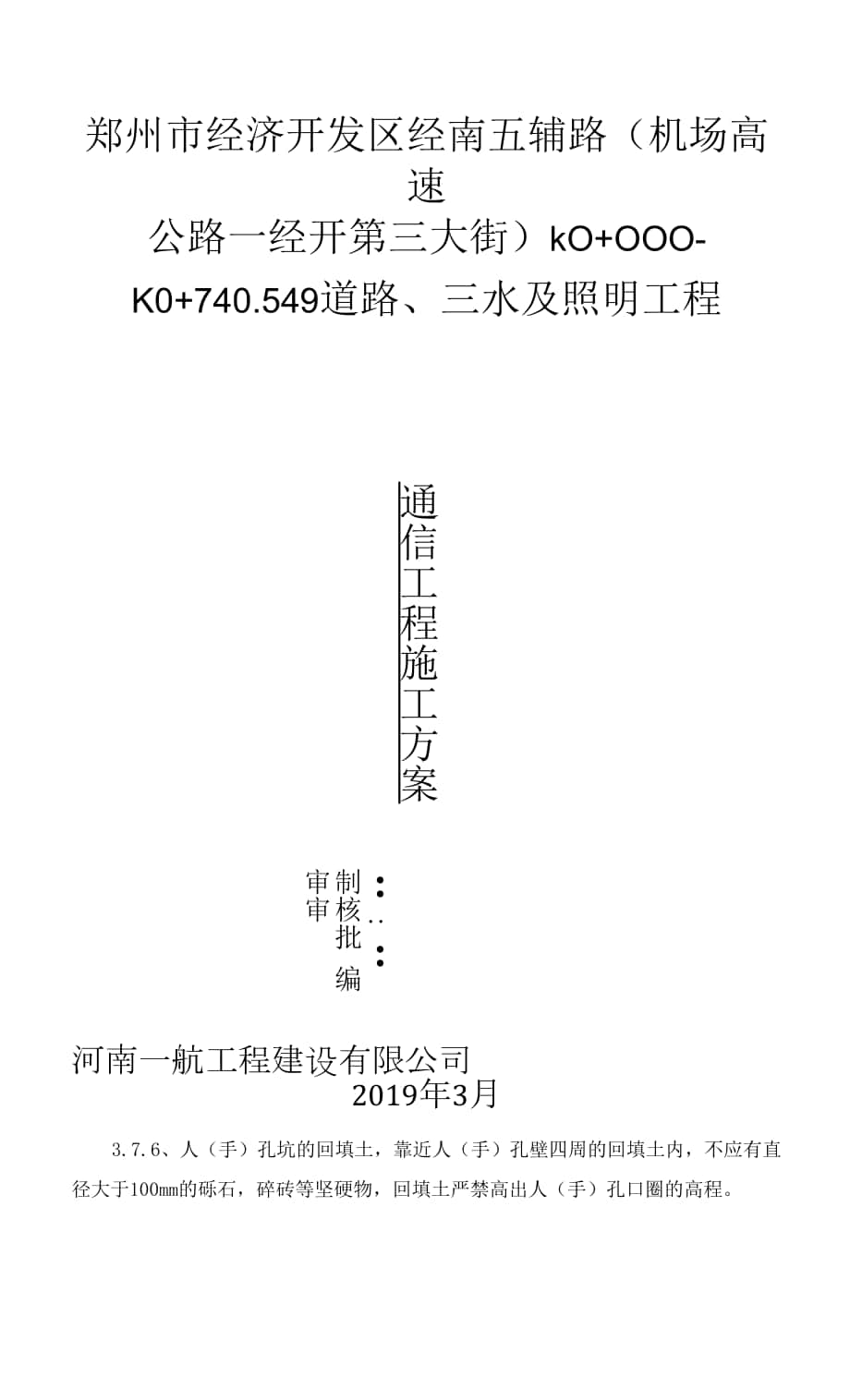

郑州市经济开发区经南五辅路（机场高速公路一经开第三大街）kO+OOO-K0+740.549道路、三水及照明工程通信工程施工方案•• : •• 制核批 编审审河南一航工程建设有限公司2019年3月3.7.6、人（手）孔坑的回填土，靠近人（手）孔壁四周的回填土内，不应有直 径大于100mm的砾石，碎砖等坚硬物，回填土严禁高出人（手）孔口圈的高程I、质量保证措施4.1组织保证措施4.1.1、成立质量管理（QC）领导小组：项目经理为组长，总工程师为副组 长，组员由技术部主管工程师、试验、测量、物资等部门负责人及各工班有关人 员组成4.1.2、建立质检机构：项目部质安部设专职质检工程师组成，各工班内设 兼职质检员各个工序完工后，必须经质安部签认后方可进行下一道工序4.2制度保证措施4.2.1、做好培训工作，认真学习设计图纸及技术规范和操作规程，高标准 地建设好本项工程4.2.2、工程全面贯彻执行IS09002体系标准，按照国标标准及业主要求施 工4.2.3、分项目、分工序实行专项质量管理，上至项目经理，下到操作者均 制定岗位责任制，签定质量保证书4.2.4、制定以群众自检为基础，质检员专检、互检和质检工程师专检、抽 检相结合的质量检查制度和工前试验、工中检查、工后检验的质量检验制度。

4.2.5、严格执行隐蔽工程的检查签证制度，隐蔽工程未经检查签证，不得 进行下一道工序施工实行工序间的转序检查，每一道工序完成后，经自检、专 检达标后，经监理工程师工程师检查签证后，方可进行下一道工序施工4.2.6、坚持“三服从、五不施工、一票否决”制度即进度、工作量、计 量支付服从工程质量；施工准备工作不充分不施工、设计图纸没有自审和会审不 施工、没有进行技术交底不施工、必须的试验未达到标准不施工、施工方案和质 保措施未确定不施工；坚持质量一票否决权制4.2.7、实行质量监督制度无条件接受建设单位和监理工程师工程师管理, 为质监人员提供检测仪器，创造质量检测、检验条件，配合做好工程质量复检工 作，提供准确的技术数据和自检资料4.3技术保证措施4.3.1、加强计量、测量、试验工作；严格控制混凝土的配合比；试验室配 备足够的试验设备，并随工程进展及时进行试验检验工作4.3.2、严格把好材料关本工程所需的原材料、设备一律从正规厂家购进, 只采用通过国家认证合格的产品或建设单位推荐使用的合格产品地产材料的品 质符合国家现行标准材料进场后经工地试验室进行复检实验合格后使用，不合 格材料坚决不用。

4.3.3、混凝土先按设计标号的要求做好配合比实验，拌和前石料用水清洗, 严格控制砂、石用量，含泥量和水灰比，保证混凝土和易性，增加振捣的密实度, 对接头部位要采用凿毛清洗的措施，保证混凝土的整体性和强度达到要求4.3.4、施工过程中认真积累、整理内业及原始施工资料，做到准确、详实、 工整，使工程质量检验资料统一规范化，符合工程档案资料立卷归档要求五、工期计划及保证措施5.1工期计划通信管线工程计划工期20天5.2工期保证措施5.2.1、坚持定期召开由施工负责人主持，各专业工程施工负责人参加的工 程施工协调会议，听取关于工程施工进度问题的汇报，协调工程施工外部关系， 解决工程施工内部矛盾，对其中有关施工进度的问题，提出明确的计划调整意见5. 2.2.提前为下道工序的施工，做好人力、物力和机械设备的准备，确保 工程一环扣一环地紧凑进行对于影响工程施工总进度的关键项目、关键工序， 主要领导和有关管理人员必须跟班作业，必要时组织有效力量，加班加点突破难 点，以确保工程进度计划的实现5.2.3、按施工方案的要求配备足够的机械设备和施工机具，及时做好机械 设备的保养和维修工作5.2.4、采用技术熟练、责任心强的人员负责各工种的管理，并保证施工强 度所要求的施工人数。

5.2.5、有节奏、有重点地组织各分部分项工程施工，尽量组织流水作业， 避免出现窝工现象，努力降低施工成本5.2.6、充分利用无雨天气，集中力量快速施工工程施工因雨而耽搁的进 度，雨后增派力量及时挽回5.2.7、材料后勤供应及时、杜绝停工待料现象5.2.8、严抓工程质量，杜绝返工六、安全、文明及其他保证措施6.1安全生产保证措施6.1.1、组织保证措施项目部成立以项目经理为组长，项目总工为副组长的安全生产领导小组，组 员为相关部门负责人及工班有关人员项目部配专职安全人员，工班内设专职安 全员6.1. 2、制度保证措施⑴严格按照有关安全施工的规定制度、办法执行⑵认真遵守部颁现行安全标准，不折不扣地按标准执行⑶建立施工安全责任制各级负责人签订安全生产责任状，哪一级出问题, 追究哪一级的责任⑷建立安全奖罚制度项目部与工班签定安全风险合同每月计价扣留2% 安全风险金，每百日无安全事故返还，否则扣发风险金，并追究有关人员的责任⑸建立安全生产定期和不定期例会制度每月召开一次安全生产例会，把 可能存在的安全隐患消灭在萌芽状态6.2文明施工措施6.2.1、加强现场管理和对全体施工人员的文明教育管理工作，做到紧张有 序，文明礼貌，团结协作，刻苦顽强，遵纪守法。

6.2.2、设置宣传标语和标牌，增强环保意识6.2.3、车辆不准带泥土出现场，如有泥砂带入场外道路，要及时清扫处理, 绝不影响市容环境6.2.4、服从建设单位的管理6.2.5、搞好驻地周围的环境卫生，保持良好的生活环境6.3环境保护措施6.3.1、将文明施工与环境保护管理纳入常规施工管理，安排专人负责，对 用于工程的各种材料机具设备摆放整齐有序，并设立标志，防、排水设施齐全, 性能良好，保持工地整洁6.3.2、对于临时用地，不乱取弃土，合理规划，珍惜每一寸土地施工中 认真做好防护工程，防止水土流失6.3.2、随着工程进度的推进，及时清理施工现场，施工废水用汽车清理出 场外，不随意排放，尽量维持现有渠道、道路畅通、保护生态平衡通信管道施工工艺流程工程概况1.1施工内容郑州经济技术开发区长江东路道路工程（机场高速公路经开第三大街）位于郑 州经济技术开发区西侧，规划为东西向城市主干路，红线宽50m,三幅路，横断面规 划为50m=4m（人行道）+5m（非机动车.道）+4.5m（绿）+23m（机动车道）+4.5m（绿）+5m（非 机动车道）+4m（人行道），工程西起机场高速公路，东至经开第三大街，规划道路全 长 1459.61m o被交道路中，机场高速公路、朝风路、经开第一大街、经开第三大街为现状道 路，以实测为准，规划道路与现状道路相交，需与现状做好衔接。

与机场高速公路 相交利用机场高速桥下预留通道通行，规划道路与朝风路、经开第一大街、经开第 三大街均相交为平面拓宽渠化交叉口，与经开第二大街相交为一般平面交叉口我 公司承接一标段，里程为k0+000-k0+740.549本次设计通信线路全部采用电缆排管埋地敷设，本工程包含通信电缆排管及人 孔井；主干线采用18根排管（3层x6）,其中6根为011OPVC管，12根为5孔（5x032） 梅花管；过路支管预埋4根排管（1层x4）,其中2根0110PVC管，2根5孔（5x032） 梅花管通信管线位于道路中西19. 5米处，渠化段通信管线位于道路中西22. 5米处; 通信电缆排管在人行道下最小覆土厚度为0. 7米，车行道下最小覆土厚度为0. 8米; 所以管道采用素混凝土包封二、施工安排2.1前期准备施工前充分做好各项准备工作，包括控制测量工作；原材料检验，砂浆、佐配 合比设计；钢筋加工场地的建设；施工用水；电力供应；道路交通疏导；管线调查; 施工材料等统筹安排；进场人员安全教育等确保满足施工需要2.2人员组织根据合同要求和总体施工计划，为顺利完成道路管线工程，我处组织具有丰富 施工和管理经验的工程技术人员担任项目主管和技术主管，并组织技术过硬、操作 熟练的现场技术人员进行施工业。

计划投入施工人员计划63人：主要人员配置表2.3技术准备序 号人员配置单 位数 量备注序号人员配置单 位数 量备注1管理人员人86电焊工人22机手人27钢筋工人53木工人48砌筑工人104普工人129管道工人105测量工人410役工人62.3.1、项目总工组织项目部工程技术人员，进一步熟悉施工图纸和设计文件, 了解并掌握设计意图，并对施工现场作进一步的实地察看，然后根据管线所处的位 置以及技术要求的不同来编制本专项施工方案，并上报监理工程师审核批准2.3.2、及时办理相关报验报批手续；2.3.3、向参加施工的全体人员进行技术、安全等方面的交底2.4主要设备配置主要机械设备一览表机械名称型数量（台）挖掘机PC2201.0M31装载机ZL503m31小型冲击夯BS7006发电机柴油机30KW2钢筋切断机WS40-14KW1钢筋弯曲机WS-15KW1电焊机BX6-35024KW2三、施工工艺及技术措施3.1测量放样3.1.1、根据设计院交桩的导线点以及监理批复加密的控制点成果，全站仪 放出管道中心线，直线段10m 一点，曲线段5m 一点，并测定出检查井的平 面位置及原地面高程开挖时根据图纸设计沟槽开挖断面图，按规定坡度放坡，并用石灰撒出 开挖坡顶上口两边的边线。

开挖时进行跟踪测量，沟底每隔10m测定出一个 平面位置及基底高程控制桩，严格控制好沟槽底的平面位置及高程测量资 料需认真做好记录，测量成果及时上报监理工程师审核批复3.1.2、开挖沟槽施工前，由测量工程师做好放样交底工作，经技术主管审 查无误后，给现场施工员、施工班长技术交底让操作工人知道开挖深度，随时 检查复核，避免出现超挖或欠挖的情况3. 1.3.管道中心线不得大于±10 mm,直通型人（手）孔的中心位置不得大 于100 mm,管道转角处的人孔中心位置不得大于20响3.1、4、通讯管道沟底宽度应符合下列要求：（1）管道基础宽630mm以下时，其沟底宽度应为基础宽度加300顾（即每 侧各加150mm） o（2）管道基础宽630mm以上时，其沟底宽度应为基础宽度加600mm（即每 侧各加300mm）3.2沟槽开挖3.2.1、通信管道施工中，遇到不稳定土壤或有腐蚀性土壤时，应及时向监 理和甲方反应，待有关单位提出处理意见后方可施工3.2.2、管沟开挖时，与其他管线的间隔距离应符合设计要求，同时注意原 有管线的安全3. 2.3.沟深及人手孔坑超过超过3米时，采用设置倒土平台（宽400 mm）, 确保人身安全。

3.2.4、据图纸设计槽底开挖宽度和边坡放坡坡度，采用挖掘机挖土人工配 合的方法进行施工；3.2.5、机械开挖时严格控制标高，为防止超挖或扰动槽底原土，槽底应留 10 cm厚的土层暂时不挖，由人工清理挖至标高3.2.6、沟槽开挖在确保一侧堆土满足规定的同时，堆土坡角距槽口上缘距 离大于0. 8m,堆土高度不超过1. 5mo3.2.7、挖掘不需要支护土板的人（手）孔坑，其坑的平面形状应与孔形状 相同，坑的侧壁与孔外侧间距不应小于0. 4ni3.2.8、通讯管道工程的沟（坑）挖成后，凡遇被水冲泡的，必须重新进行 地基处理，否则严禁进行下一道工序施工3. 2.9.挖掘通讯管道沟（坑）时，严禁在有积水的情况下作业，必须将水 排放后进行挖掘工作3.2.10、堆置土不应压埋消火栓、闸门、电缆（光缆）线路标石以及热力、煤 气、雨（污）水等管线的检查井、雨水口及测量标志等设施3.2.11、基坑开挖完成进行验槽，并做好记录，经监理检验合格后再进行下 道工序；3.3基础垫层施工3.3.1、管道基础垫层为8cm厚C15混凝土，为保证混凝土质量的稳定，采 用商品混凝土罐车运至现场，保证混凝土浇筑时塌落度符合要求，无离析现象。

3. 3. 2、通信管道基础的中心线应符合设计规定，左右偏差不应大干± 10响： 高程误差不应大于± 10mm3. 3. 3、管道基础宽度应比管道组群宽度加宽100mm（即每侧各宽50mm） o管 道包封时，管道基础宽度应为管群宽度两侧各加包封厚度基础包封宽度和厚度 不应有负偏差3.3.4、管道基础浇灌的混凝土应捣固密实，初凝后应洒水养护基础模板 拆除后，基础侧面应无蜂窝、掉边、断裂及欠茬等现象，如发现有上述缺陷，应 进行认真的修整、补强等如发现上述缺陷严重时应进行返工处理基础的混凝 土应表面平整、无断裂、无波浪、无明显接茬及欠茬，混凝土表面不起皮、不粉 化3.3.5、通讯管道基础混凝土基础完工后回填50mm细砂，以便混凝土养生和 安装管道支架3.4管道敷设3.4.1、管道垫层完成，经监理检查合格后方可进行管道敷设，管道分层用 塑料支架隔开，应保证管道间距在2 cm左右，管中用穿铁丝导线；导线要搭接牢 固，严禁漏穿或不露出导线；3.4.2、管线接口采用密封胶圈固定连接；管道间采用干细沙填实，包封处 采用M10水泥砂浆填满填实3.4.3、管道进入人孔处，管道顶部距人孔内上覆顶面的净距不得小于 300mm,管道底部距人孔底板的净距不得小于400mm0引上管进人人孔处宜在上 覆顶下面200〜400mm范围内，并与管道进入的位置错开。

3.4.4、弯曲管道的接头应尽量安排在直线段内，如无法避免时，应将弯曲 部分的接头作局部包封，包封长度不宜小于500mmo3.4.5、管道进入人（手）孔时，管头不应凸出人（手）孔内壁，应终止在距墙 体内侧100mm处，并应严密封堵，管头做成喇叭口管道基础进入人（手）孔时， 在墙体上的搭接长度不应小于140mm3.4.6、塑料管应由人工传递放入沟内，严禁翻滚入沟或用绳索穿入孔内吊 放3.4.7、各塑料管的接口宜错开排列，相邻两管的接头之间错开距离不宜小 于300mm弯曲管道弯曲部分的管接头应采取加固措施3.5管道包封管道间隙用C15素混凝土填满填实，包封混凝土采用C15细石混凝土，混凝土浇 筑时必须振捣密实3.6人（手）孔井砌筑3.6.1、本工程人（手）孔井均参照图集YD5178-2009《通信管道人孔和手 孔井图集》（小号井）的设计要求施工；3.6.2、井体采用M10水泥砂浆砌筑,抹面座浆采用1:2.5水泥砂浆厚内15 夕卜20 mm；3.6.3、基础底板采用C15混凝土，厚度根据图纸设计施工；3.6.4、砖砌体砂浆饱满程度应不低于80%,砖缝宽度应为8〜12mm,同一 砖缝的宽度应一致。

砌体横缝应为15〜20颇，竖缝应为10〜15mm,竖缝灌浆必 须饱满、严实，不得出现跑漏现象3.6.5、设计规定抹面的砌体，应将墙面清扫干净，抹面应平整、压光、不 空鼓，墙角不得歪斜3.6.6、穿钉的规格、位置应符合设计规定，穿钉与墙体应保持垂直，上、 下穿钉应在同一垂直线上，允许垂直偏差不应大于5mm,间距偏差应小于10mm； 相邻两组穿钉问距应符合设计规定，偏差应小于20mm；穿钉露出墙面应适度， 应为50〜70顾；露出部分应无砂浆等附着物，穿钉螺母应齐全有效3.6.7、拉力环的安装位置应符合设计规定，一般情况下应与对面管道底保 持200mm以上的间距；露出墙面部分应为80〜100mm3.6.8、上覆盖板制作采用C20混凝土，盖板厚度及钢筋制作根据图纸设计 要求制作施工；3.6.9、盖板待墙体的强度达到100%后方可安装，然后回填土；积水罐、井 圈、井盖均采用成品件3.6.10、上覆盖板混凝土必须达到设计规定的强度以后，方可承受荷载或吊 装、运输3.6.11、上覆盖板底面应平整、光滑、不露筋、无蜂窝等缺陷，与墙体搭接 的内、外侧，应用1： 2.5的水泥砂浆抹八字角但上覆、盖板直接在墙体上浇 灌的可不抹角。

八字抹角应严密，贴实、不空鼓、表面光滑、元欠茬、无飞刺、 无断裂等上覆、盖板与墙体抹角见下图：50mm图上覆、盖板与瑞体抹角3.6.12、人（手）孔口圈顶部高程应符合设计规定，允许正偏差不应大于 20nmio稳固门圈的混凝土（或沥青混凝土）应符合设计图纸的规定，自口圈外缘应 向地表做相应的泛水3. 6. 13、人孔口圈与上覆之间宜砌不小于200mm的口腔（俗称井脖子）；人 孔口腔应与上覆预留洞口形成同心圆的圆筒状，N腔内、外应抹面口腔与上覆 搭接处应抹八字，八字抹角应严密、贴实、不空鼓、表面光滑、无欠茬、无飞刺、无断裂等3.7沟槽回填、通信管道工程的回填土，应在管道或人（手）孔按施工顺序完成施工 内容，并经24h养护和隐蔽工程检验合格后进行3. 7. 2、回填土前，应先清除沟（坑）内的遗留木料、草帘、纸袋等杂物沟（坑） 内如有积水和淤泥，必须排除后方可进行回填土进行沟槽回填，回填时采用冲击夯分层夯实，填筑至路基标高，每 层厚度不超过20cm3. 7. 4、电缆管与给排水管线垂直交又最小净距为0. 3m,如遇垂直净距不能 满足时，可在其土层厚度中采取适当的保护措施，净距可适当缩减3.7.5、在管道两侧和顶部300nini范围内，应采用细砂或过筛细土回填。
