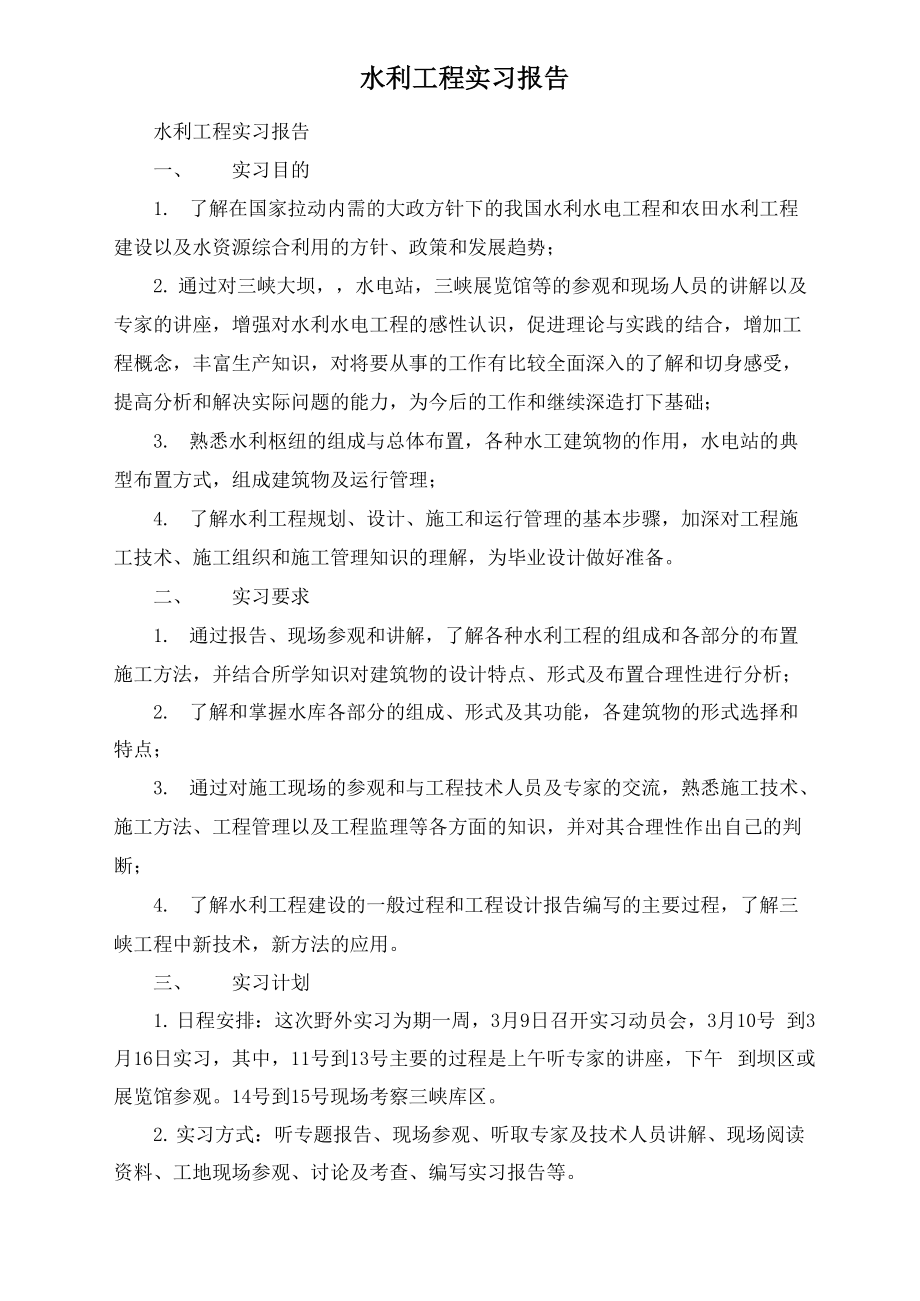

水利工程实习报告

水利工程实习报告水利工程实习报告一、 实习目的1. 了解在国家拉动内需的大政方针下的我国水利水电工程和农田水利工程 建设以及水资源综合利用的方针、政策和发展趋势；2. 通过对三峡大坝，，水电站，三峡展览馆等的参观和现场人员的讲解以及 专家的讲座，增强对水利水电工程的感性认识，促进理论与实践的结合，增加工 程概念，丰富生产知识，对将要从事的工作有比较全面深入的了解和切身感受， 提高分析和解决实际问题的能力，为今后的工作和继续深造打下基础；3. 熟悉水利枢纽的组成与总体布置，各种水工建筑物的作用，水电站的典 型布置方式，组成建筑物及运行管理；4. 了解水利工程规划、设计、施工和运行管理的基本步骤，加深对工程施 工技术、施工组织和施工管理知识的理解，为毕业设计做好准备二、 实习要求1. 通过报告、现场参观和讲解，了解各种水利工程的组成和各部分的布置 施工方法，并结合所学知识对建筑物的设计特点、形式及布置合理性进行分析；2. 了解和掌握水库各部分的组成、形式及其功能，各建筑物的形式选择和 特点；3. 通过对施工现场的参观和与工程技术人员及专家的交流，熟悉施工技术、 施工方法、工程管理以及工程监理等各方面的知识，并对其合理性作出自己的判 断；4. 了解水利工程建设的一般过程和工程设计报告编写的主要过程，了解三 峡工程中新技术，新方法的应用。

三、 实习计划1. 日程安排：这次野外实习为期一周，3月9日召开实习动员会，3月10号 到3月16日实习，其中，11号到13号主要的过程是上午听专家的讲座，下午 到坝区或展览馆参观14号到15号现场考察三峡库区2. 实习方式：听专题报告、现场参观、听取专家及技术人员讲解、现场阅读 资料、工地现场参观、讨论及考查、编写实习报告等四、实习内容总结三峡实习过程，将报告整理为以下几个方面：（一） 三峡水利枢纽概况三峡水利枢纽位于中国湖北省宜昌县三斗坪、长江三峡的西陵峡中，距下游 宜昌市约40km具有巨大的防洪、发电、航运等综合利用效益，是治理和开发长 江的骨干工程经过长期的研究论证，坝段、坝址、正常蓄水位、重庆至宜昌河 段的一级开发与二级开发以及分期开发等多方面的比较，最后选定了 “一级开发， 一次建成，分期蓄水，连续移民”的方案坝顶高程185m，正常蓄水位175m，初 期运用水位156m为混凝土重力坝，最大坝高175m，总库容393亿m3防洪库 容221.5亿m3，可以使下游荆江河段，防洪标准可提高到百年一遇，在遇到千 年一遇以上特大洪水时，配合以中游分蓄洪工程等，可以避免发生毁灭性洪灾 水电站装容量1820万kw，保证出力499万kw，多年平均发电量846.8亿kw・h。

向华中、华东和川东供电设有双线五级连续船闸，年单向通过能力5000万t， 万吨船队可直达重庆1993年开始施工准备，1998年截流，XX年6月水库开始 蓄水，XX年全部建成坝址地形开阔，河谷宽达1000余m，右侧有中堡岛顺江分布，两岸谷坡平 缓基岩主要为前震旦纪斜长花岗岩，岩性均一、完整、力学强度高微风化与 新鲜基岩饱和抗压强度100mpa，变形模量30〜40gpa，纵波速度大于5000m/s 岩体透水性微弱，单位吸水量一般小于0.01l/（min・m・m）坝区有两组断裂构 造，一组走向北北西，一组走向北北东，倾角在60°以上断层规模不大，且岩 石胶结良好花岗岩体的风化层分为全、强、弱、微4个风化带风化壳的厚度 （指全、强、弱3个带）在两岸山体地地段较大，可达20〜40m，漫滩地段较薄， 主河床中一般无风化层或风化层厚度较小库区和坝区地壳稳定，地震基本烈度 为6度，建筑物按7度设防水库建成后，可能产生的水库诱发地震，估计最高 震级为5.5级水库库岸总体稳定条件较好坝址以上流域面积100万km2，多年平均径流量4510亿m3，多年平均输沙 量5.3亿t正常蓄水位175m时，库容393亿m3，防洪限制水位145m时，相应 库容171.5m3，防洪库容221.5亿m3。

枯季消落低水位155m，库容228亿m3， 调节库容165亿m3主要建筑物按千年一遇洪水设计，万年一遇洪水加10%校 核，相应洪峰流量分别为98800m3/s和xxxxm3/s，相应水位为175m和180.4m （库容为450亿m3）三峡工程分三期，总工期17年一期5年（1992——1997年），主要工程 除准备工程外，主要进行一期围堰填筑，导流明渠开挖修筑混凝土纵向围堰， 以及修建左岸临时船闸（120米高），并开始修建左岸永久船闸、升船机及左岸部 分砼坝段的施工一期工程在1997年11月大江截流后完成，长江水位从原68m提高到88m 己建成的导流明渠，可承受最大水流量为XX0m3/s，长江航运不会因此受到很 大影响可以保证第一期工程施工期间不断航二期工程6年（1988-XX年），工程主要任务是修筑二期围堰，左岸大坝的 电站设施建设及机组安装，同时继续进行并完成永久船闸、升船机的施工，XX年 6月1〜15日大坝蓄水至135m高，围水至长江万县市境内张飞庙被淹没，长 江三峡的激流险滩再也见不到，水面平缓，三峡内江段将无上、下水之分永久 通航建成启用，7月10日左岸首台机组发电三期工程6年（XX 一 XX年）.本期进行的右岸大坝和电站的施工，并继续 完成全部机组安装。

届时，三峡水库将是一座长远600km，最宽处达XXm，面积 达10000km2，水面平静的峡谷型水库水库平均水深将比现在增加10〜100m 最终正常冬季蓄水水位为175米，夏季考虑防洪，可以控制在145m左右，每年 将有近30m的升降变化，水库蓄水后，坝前水位提高近100m，其中有些风景和 名胜古迹会受一些影响三峡水利枢纽效益显著，拥有防洪、发电、航运、南水北调、渔业及旅游等 综合效益同时也存在许多问题，如投资、技术、移民、生态、水质、人文景观 等但是在工程进展至今的现实表明，这些问题都能得到妥善解决的二） 枢纽布置和水工建筑物1. 枢纽布置自左至右顺序为双线五级连续船闸、升船机左侧非溢流坝段、升 船机、临时船闸、左岸非溢流坝段、左厂房坝段及左岸厂房、导墙坝段、泄洪坝 段、纵向围堰坝段、右厂房坝段及右岸厂房、右岸非溢流坝段大坝轴线总长度 为2335m （不包括双线五级船闸）2. 挡水大坝及泄水建筑物(1) 任务：挡水、泄洪、排沙2) 坝型及主要尺寸：拦河大坝为混凝土重力坝，坝长2309m,坝顶高程 185m，最大底宽126m (厂房坝段181m)，顶宽15〜40m,大坝砼工程量1600万 立方米。

3) 设计标准：千年一遇洪水设计；万年一遇洪水加大10%校核洪水时坝 址最大下泄流量xxxxm3/s4) 泄洪建筑：泄洪坝段位于河床中部，总长483m，设有22个表孔和23 个泄洪深孔，其中深孔进口高程90m，孔口尺寸为7X9m；表孔孔口宽8m，溢流 堰顶高程158m，表孔和深孔均采用鼻坎挑流方式进行消能3. 水电站电站坝段位于泄洪坝段两侧，设有电站进水口进水口底板高程为108m压 力输水管道为背管式，内直径12.40m，采用钢筋混凝土受力结构水电站采用坝 后式布置方案，共设有左、右两组厂房和地下厂房共安装32台水轮发电机组， 其中左岸厂房14台，右岸厂房12台，地下厂房6台水轮机为混流式，转轮直 径10m，最大水头113m，额定流量966m3/s，机组单机额定容量70万千瓦4. 通航建筑物通航建筑物包括永久船闸和升船机(德国合作方正在技术公关中，计划用螺 旋杆技术取代原计划的钢缆绳提升技术)，均位于左岸永久船闸为双线五级连续梯级船闸单级闸室有效尺寸为280X34X5m (长 X宽X坎上最小水深)，可通过万吨级船队升船机为单线一级垂直提升式设计， 承船厢设计有效尺寸为120X18X3.5m，一次可通过一条3000吨的客货轮。

承 船厢设计运行时总重量为11800吨，总提升力为6000万牛顿三) 三峡工程的综合效益1. 防洪防洪是兴建三峡工程的首要出发点和目标由于三峡水利枢纽工程位于长江 中游与下游的分界处，工程建成后在重庆至宜昌段形成巨大水库，当水位达到海 拔175米时，水库可拥有221. 5亿立方米的防洪库容，可有效调节和控制长江 上游暴雨形成的洪水，对长江中下游平原地区，特别是对荆江河段的防洪具有决 定性的作用，使荆江河段防洪标准由现在的约十年一遇提高到百年一遇遇千年 一遇的特大洪水，可配合荆江分洪等分蓄洪工程的运用，防止荆江河段两岸发生 干堤溃决的毁灭性灾害，减轻中下游洪灾损失和对武汉市的洪水威胁，并可为洞 庭湖区的治理创造条件因此，三峡工程是长江中下游防洪的关键工程2. 发电三峡工程最直接的经济效益是发电三峡水电站左岸厂房安装14台水轮发 电机组，右岸厂房安装12台，总共装机26台；单机容量70万千瓦，装机总容 量为1820万千瓦，年发电量为846. 8亿千瓦时主管三峡发电的长江电力现已 将三峡电能搭接上4条大电网，三峡水电站全部投入发电后，可以把华中、华东、 华南电网联成跨区的大电力系统，可取得地区之间的错峰效益、水电站群的补偿 调节效益和水火电厂容量交换效益。

它将为经济发达、能源短缺的华东、华中和 华南等地区提供可靠、廉价、清洁的可再生能源，对经济发展和减少环境污染起 到重大的作用三峡工程所提供的电力资源，如果以火电来算，就意味着要多修 建10座180万千瓦级的火电站3. 航运三峡工程位于南津关上游38千米处，地理位置得天独厚，对上可以渠化三 斗坪至重庆江段，对下可以增加葛洲坝工程以下长江中游航道枯水季节流量和水 深，能够较为充分地改善重庆至汉口间通航条件，满足长江上中游航运事业远期 发展的需要三峡水库将显著改善宜昌至重庆660公里的长江航道，万吨级船队 可以从重庆直达汉口和上海扩大了重庆至汉口门航道通过能力，可满足长江上 中游航运事业远景发展的需要航道单向年通过能力可由现在的约1000万吨提 高到5000万吨，运输成本可降低35%-37%经水库调节，宜昌下游枯水季最小 流量，可从现在的3000立方米/秒提高到5000立方米/秒以上，使长江中下游枯 水季航运条件也得到较大的改善三峡工程与葛洲坝工程联合运行，对长江上中 游的航运效益十分显著大幅度降低运输成本，可充分发挥水运优势三峡工程 建成后，由于长江上中游航道和水域条件的改善，将促进船型、船队向标准化、 大型化方向发展。

有利于库区港口、航道建设和航标管理此外，干流两岸遇有 大型崩塌、滑坡时，不会再阻断干流航道4. 旅游三峡水库蓄水使老三峡景观重新组合，并迁移保护了大量文物，在库区一支流又开发出原始生态的小三峡旅游区工程建设本身也是一个难得的景观四）三峡工程建设中存在的问题三峡建设过程中，需要解决许多问题，其中既有技术方面，也有环境，生态 等方面的问题1. 投资和效益问题三峡工程静态投资900.9亿元（1993年物价），工程完成时动态投资约XX余 亿元三峡工程投资来源有：国家贷款，国有电站电价每千瓦时加价0.4〜0.7 分钱，葛洲坝水电站，三峡水电站发电收入等预计在三峡工程建成后十年内， 总的工程投资本息，包括工程费和移民费，都能用电费收入偿还，防洪、航运等 没有分摊投资而三峡工程防洪、发电、航运等效益是长期的，还有巨大的社会 效益同时应用长江电力上市融资，陆续滚动开发金沙江上游向家坝、溪洛渡、 白鹤潭、乌东德四大巨型电站2. 船闸高边坡稳定问题三峡双线五级船闸系在山体中深切开挖修建在微风化和新鲜岩体部位，为 充分利用花岗岩的高强度特性，闸室边墙为锚固在直立边坡岩体上的混凝土衬砌 式结构，边坡断面下陡上缓，闸墙部位为50〜70m高的直立坡。

闸墙顶以上开挖 边坡：全风化带1：1〜1：1.5，强风化带1：1，弱风化带1：0.5，微风化和新 鲜岩体1 ：0.3船闸主体段最大开挖深度达170m，边坡高度，在第三闸首附近 约400m长范围为120〜160m，其余部位高50〜100m边坡基岩整体稳定性较好， 但通过二维、三维弹性有限元分析以及地震动力响应分析，局部边坡存在塑性破 损区;施工中存在局部块体失稳问题为提高边坡的稳定性，主要采取以下措施： ①设置防渗及排水系统②边坡加固支护，包括喷混凝土支护、预应力加固、系 统锚杆加固和预应力锚索加固施工过程中加强观测、分析，进行动态分析和相 应的调整3. 库区移民问题三峡水库将淹没陆地面积632平方公里，涉及重庆市、湖北省的20个县（市） 三峡水库淹没涉及城市2座、县城11座、集镇116个；受淹没或淹没影响的工 矿企业1599家，水库淹没线以下共有耕地2.45万公顷；淹没公路824.25公里， 水电站9.22万千瓦；淹没区房屋面积为3459.6万平方米，淹没区居住的总人口 为84.41万人（其中农业人口 36.15万人）考虑到建设期间内的人口增长和二 次搬迁等其它因素，三峡水库移民安置的动态总人口将达到113万人。

国家在三 峡工程建设中，实行开发性移民方针，由有关人民政府组织领导移民安置工作， 统筹使用移民经费，合理开发资源，以农业为基础、农工商结合，通过多渠道、 多产业、多形式、多方法妥善安置移民，移民的生活水平达到或者超过原有水平， 并为三峡库区长远的经济发展和移民生活水平的提高创造条件4. 水库淹没和生态环境问题修建三峡工程对生态环境有利方面为：防治下游土地和城镇淹没，减少火电 空气污染，改善局部气候，水库可发展渔业等对生态不利方面为：淹没耕地30 余万亩，果地20余万亩，移民到库边高地，将破坏生态环境，水库静水减弱污 水自净能力，恶化水质，影响野生动物（如中华鲟）的繁殖，也会使一些文物， 名胜古迹等被淹没工程进展至今表明：保护生态环境虽有难度，但必须解决也 可以解决五、实习总结实习是大学里必不可少的一项内容，一直以来，我们作为学生，只是一味地 获取知识，真正实践的机会是很少的，我们工科学生的实习主要是对生产环境的 熟悉，对先进技术的了解，以及我们所学知识涉及生产实践领域通过实习，我 深切感触到了我们所学知识过于浅薄，还不能解决工程中遇到的技术难题，在工 程应用中实践经验太少由此看来，进一步深造和在社会这个人生的大舞台中不 断提高自己无疑是我们毕业生要面临的两种选择。

人生的路还很漫长，事业路上 的坎坎坷坷谁都不能预测，但是我们却要牢记优胜劣汰这条亘古不变的原则，在 这个处处充满挑战的社会我们只能让自己不断加强确定好自己的人生目标，扎 扎实实的工作，把自己融入社会，让自己适应社会的发展需求这次毕业实习的 时间虽然不是很长，但我得到了很好的实践机会，同时更为自己以后的工作和学 习作了很好的铺垫。
