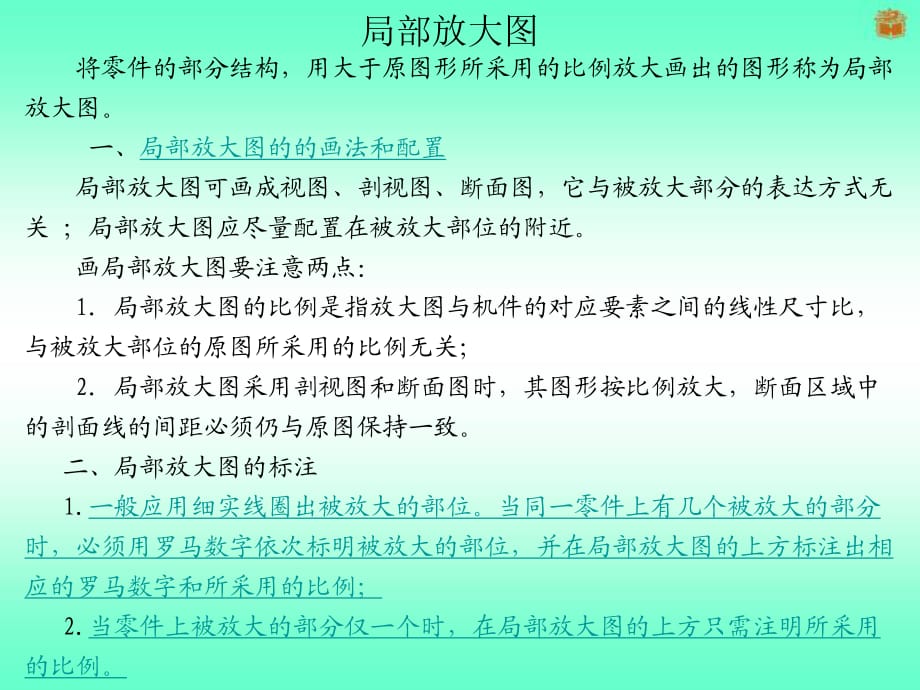

局部放大图 将零件的部分结构 ， 用大于原图形所采用的比例放大画出的图形称为局部 放大图 一 、 局部放大图的的画法和配置 局部放大图可画成视图 、 剖视图 、 断面图 ， 它与被放大部分的表达方式无 关 ；局部放大图应尽量配置在被放大部位的附近 画局部放大图要注意两点： 1. 局部放大图的比例是指放大图与机件的对应要素之间的线性尺寸比 ， 与被放大部位的原图所采用的比例无关； 2. 局部放大图采用剖视图和断面图时 ， 其图形按比例放大 ， 断面区域中 的剖面线的间距必须仍与原图保持一致 二 、 局部放大图的标注 1.一般应用细实线圈出被放大的部位 当同一零件上有几个被放大的部分 时 ， 必须用罗马数字依次标明被放大的部位 ， 并在局部放大图的上方标注出相 应的罗马数字和所采用的比例； 2.当零件上被放大的部分仅一个时 ， 在局部放大图的上方只需注明所采用 的比例 一、局部放大图的的画法和配置 2.51 B 2.51 可以用几个图形表达一个放大结构 B 1. 当同一零件上有几个被放大的部分时，必须用罗马数字依次标明被放 大的部位，并在局部放大图的上方标注出相应的罗马数字和所采用的比例 2:1 4:1 2. 当零件上被放大的部分仅一个时，在局部放大图的上方只需注 明所采用的比例 2:1 。
