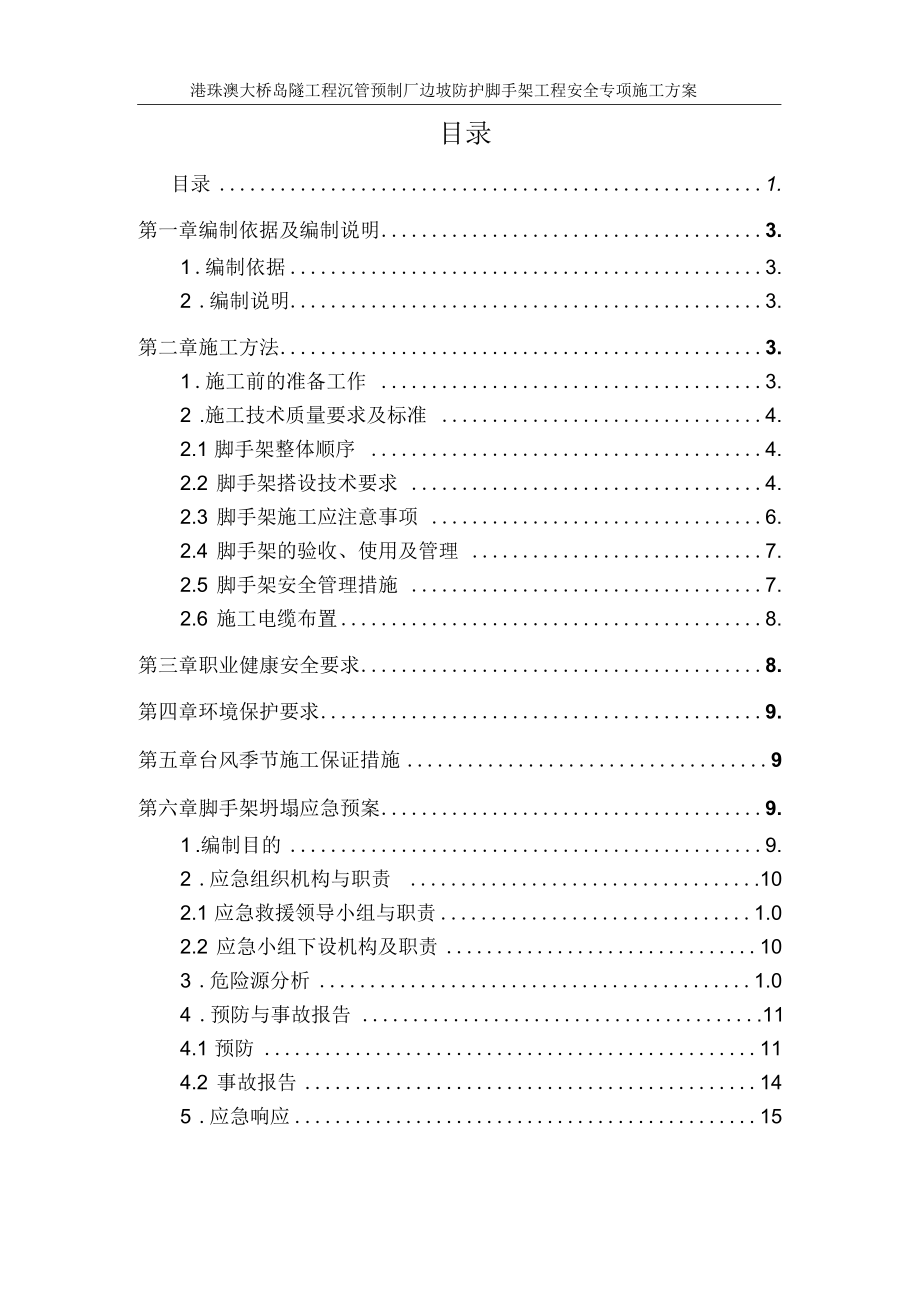

港珠澳大桥岛隧工程沉管预制厂厂房安装脚手架工程安全专项施工方案目录目录 1.第一章编制依据及编制说明 3.1 .编制依据 3.2 .编制说明 3.第二章施工方法 3.1 .施工前的准备工作 3.2 .施工技术质量要求及标准 4.2.1 脚手架整体顺序 4.2.2 脚手架搭设技术要求 4.2.3 脚手架施工应注意事项 6.2.4 脚手架的验收、使用及管理 7.2.5 脚手架安全管理措施 7.2.6 施工电缆布置 8.第三章职业健康安全要求 8.第四章环境保护要求 9.第五章台风季节施工保证措施 9第六章脚手架坍塌应急预案 9.1 .编制目的 9.2 .应急组织机构与职责 .102.1 应急救援领导小组与职责 1.02.2 应急小组下设机构及职责 103 .危险源分析 1.04 .预防与事故报告 .114.1 预防 114.2 事故报告 145 .应急响应 155.1 脚手架坍塌事故应急处置 1515第七章脚手架计算书中交股份联合体港珠澳大桥岛隧工程第皿工区二分区项2经理部港珠澳大桥岛隧工程沉管预制厂厂房安装脚手架工程安全专项施工方案第一章编制依据及编制说明1 .编制依据1.1 《钢管脚手架扣件》GB15831-20061.2 《建筑施工扣件式钢管脚手架安全技术规范》 JGJ130-20011.3 《钢结构设计规范》GB50009-20011.4 《建筑机械施工安全技术规程》 JGJ33-20011.5 《网架结构设计与施工规程》JGJ7-911.6 《建筑结构荷载规范》GB50009-20011.7 《建筑机械施工安全技术规程》JGJ33-20011.8 《建筑工程施工现场供用电安全规范》 GB50194-931.9 《质量环境职业健康卫生管理体系规范与要求》 GB/T240012.0《建筑施工高处作业安全技术规范》 JGJ80-91以及港珠澳大桥主体工程《建设项目管理制度》、中交股份联合体港珠澳大 桥岛遂工程的管理程序及制度，在合同履行期间，若上述标准或规范等有修改或 重新颁布，施工时将遵照执行。

2.编制说明本工程为港珠澳大桥岛隧道工程沉管预制厂建设工程， 是港珠澳大桥主体工程的临时设施工程工程总建筑面积为26879 m2 ,建筑层数为地上1层；建筑高度含 10m/12m/19m/21.4m/23.6m建筑结构形式为钢结构，结构中部为螺栓球网架， 东西两侧为门式刚架结构脚手架搭设区域主要作用为5〜14轴碎浇筑台座区及 1〜4轴钢筋绑扎区的网架安装，安装采用高空散装方法施工因预制台区要求 先行施工模板，故5〜14轴区块网架安装调整采用满堂脚手架高空散装的施工方 法而1-4轴钢筋绑扎区网架安装采用滑移脚手架，此方法方便、经济第二章施工方法1 .施工前的准备工作1、施工前应熟悉图纸，明确设计的要求，仔细阅读施工方案，分析现场施 工条件，严格按施工方案组织施工2、技术负责人应按施工组织设计中有关脚手架的要求，向架设和使用人员 进行技术交底，对现场施工人员进行培训、交底，确保架子工持证上岗3、应按《建筑施工扣件式钢管脚手架安全技术规范》 第8.1.1〜8.1.5条的 规定和施工组织设计的要求对钢管、扣件、脚手板等进行检查验收，不合格产品 不得使用4、经检验合格的构配件应按品种、规格分类，堆放整齐、平稳，堆放场地 不得有积水。

5 、应清除搭设场地杂物，平整搭设场地，并使排水畅通2.施工技术质量要求及标准2.1 脚手架整体顺序5〜14轴：依据要求拉好定位线铺放，放横向扫地杆一自控制线起依次向两 边竖立底立杆，底端与横扫地杆扣接固定后，装设纵向扫地杆并也与立杆固定， 固定底杆端前，应吊线确保立杆垂直， 每边立起4根立杆后，随即装设第一步纵 向水平杆与立杆扣接固定校核立杆和水平杆使其符合要求后，按 40〜65N ・ m 力矩拧紧扣件螺栓，形成扣件的起始段一按上述要求依次向前延伸搭设，直至第 一步架全部完成第一步全部完成后， 再全面检查一遍构件质量和地基情况， 严 格确保设计要求和构架质量一设置支撑杆一按第一步搭设要求和作业程序搭设 第二步，第三步 一随搭设进程及时装设剪刀撑一施工作业层间加铺水平杆、铺设安全网及脚手板一架设作业层栏杆，档脚板等1〜4轴：工字钢轨道铺设一依据图纸要求拉好定位线铺放，放横向扫地杆 一自控制线起依次向两边竖立底立杆， 底端与横扫地杆扣接固定后，装设纵向扫 地杆并也与立杆固定，固定底杆端前， 应吊线确保立杆垂直，每边立起4根立杆 后，随即装设第一步纵向水平杆与立杆扣接固定校核立杆和水平杆使其符合要 求后，按40〜65N • m力矩拧紧扣件螺栓，形成扣件的起始段一按上述要求依次 向前延伸搭设，直至第一步架全部完成。

第一步全部完成后，再全面检查一遍构 件质量和地基情况，严格确保设计要求和构架质量一设置支撑杆一按第一步搭设 要求和作业程序搭设第二步，第三步 一随搭设进程及时装设剪刀撑一施工作业层间加铺水平杆、铺设安全网及脚手板一架设作业层栏杆，档脚板等 2.2脚手架搭设技术要求按操作架搭设要求向搭设和使用人员进行技术交底， 按JGJ130-2001规定的要求对钢管、扣件、脚手板等进行检查验收，不合格品不得使用对场地要求：清理搭设场地杂物，操作架底面基础经验收合格后按要求放线 定位针对滑移脚手架的操作架底面基础经验收合格后按要求放线定位，放置 20a#工字钢滑轨2.2.1、 立杆采用①48M.5钢管必须设置纵横向扫地杆纵横向扫地杆应用直角扣件固 定在距底座上表面不大于200mm的立杆上立杆接长除顶层顶步可采用搭接外， 其余各层各步接头必须采用对接扣件连接立杆上的对接扣件应交错布置，两根 相邻立杆的接头不应设置在同步内同步内隔一根立杆的两个相隔接头在高度方 向错开的距离不宜小于500mm各接头中心至主节点的距离不宜大于步距的 1/3 立杆高0 20m时垂直度允许偏差为30mm,立杆高20m〜30m时垂直度允许偏差 为48mm。

操作架立杆底部设垫木或垫块，厚度》 50mm2.2.2、 纵向、横向水平杆采用①48M.5钢管水平杆顶层上铺设作业层水平杆接长官采用搭接连接， 与立杆抱紧搭接应交错布置，两根相邻水平杆的接头不宜设置在同步或同跨内， 错开距离不应小于500mm搭接时，搭接长度不应小于1000mm,应等间距用3 个旋转扣件固定，端部扣件盖板边缘至水平杆杆端的距离不小于 100mm2.2.3、 剪刀撑采用①48M.5钢管剪刀撑与地面的倾角在 450〜60之间，剪力撑跨越 立杆的最多根数0 7根剪刀撑用扣件与水平杆的连接每三个步距用扣件连接牢 周，扣件中心至主节点距离0 150mm横向水平剪刀撑在底部及顶层均设置（见 操作架图纸），采用旋转扣件固定在与之相交的横向水平杆2.2.4、 顶层构造顶层为网架作业层，顶层水平杆采用①48M.5钢管，间距0 300mm,水平杆 上方满铺安全平网,安全平网上方满铺脚手板扣件螺栓拧紧扭力矩值应控制在 40〜65N • m,用测力扳手抽检，抽检率为 20%2.2.5、 爬梯搭设爬梯应居中布置，以缩短行走路线人行斜道不宜小于 1m,坡度宜采用1:3,拐弯处设置平台其宽度不小于斜道宽度，斜道两侧及平台外围均设置栏杆及 挡脚板，栏杆高度》1.2m。

人行斜道的脚手板上应每隔250〜300mm设一根防滑 木条，木条厚20〜30mm2.2.6、 搭设高度及栏杆设置搭设高度为网架下弦节点球中心下浮 300〜500mm操作架外围均应设置高 度》1.2m栏杆，栏杆上横杆不少于二道并满挂安全网，且应设高度 200mm的挡 脚板中交股份联合体港珠澳大桥岛隧工程第w工区二分区项目经理部 -11-轴满堂架示意图2.2.7、 操作架与滑轮支座操作架与滑轮支座的连接节点见图1;工字钢轨道连接节点见图2;滑轮图 见图32.3脚手架施工应注意事项1、脚手板要满铺满、绑牢，无探头板，并要牢固地固定在脚手架的支撑上 脚手架的任何部分均不得与模板相联2、脚手架应设置栏杆敷设的安全设施应经常检查，确保操作人员和小型 机械安全通行3、脚手架的材料和工具要堆放整齐，需要架设防滑木条4、脚手架拆除时，周围应设置护栏或警戒标志，并应从上而下地拆除，不 得上下双层作业，拆除的脚手杆、板应用人工传递或吊机吊送，严禁随意抛掷5、脚手架质量控制主要为立杆垂直度和扣件拧紧力矩控制，严格控制进场 钢管的质量，严禁不合格钢管用于本工程2.4脚手架的验收、使用及管理1、脚手架搭设过程中，每搭设一级必须由监理及技术负责人对脚手架进行 检查，符合要求后方可上人使用。

架子未经检查、验收，除架子工外，严禁其他 人员攀登验收合格的架子任何人不得擅自拆改，需局部拆改时， 要经技术负责人同意，由架子工操作2、脚手架搭设必须按照搭设方案进行，并向班组进行安全技术交底，班组 必须严格按操作要求和安全技术交底施工3、脚手架分段完成后，应分层由安全、技术、施工、使用等有关人员，按 项目进行验收，并填写验收单，合格后方可继续搭设使用4、架子上不准堆放成批材料，零星材料可适当堆放5、施工层及临边必须设兜网和立网，以保证高处作业人员的安全安全网 未经许可不得随意拆除6、架子搭好后要派专人管理，未经安全部门同意，不得改动，不得任意解 掉架体连接及拉接件7、架子上不准有任何活动材料，如扣件、活动钢管、钢筋，一旦发现应及 时消除8、雨后应对脚手架进行检查，发现地基沉降或立杆悬空要马上用木板将立 杆垫严实9、在六级以上大风、大雾和大雨天气下不得进行脚手架以及相临施工作业， 雨后上架作业要有防滑措施10、搭好的脚手架要派专人经常进行巡查，发现问题立即派人进行处理2.5脚手架安全管理措施1、脚手架搭设人员必须是经过按现行国家标准《特种作业人员安全技术考 核管理规则》（GB 5036）考核合格的专业架子工。

上岗人员应定期体检，合格 者方可持证上岗2、搭设脚手架人员必须戴安全帽、系安全带、穿防滑鞋3、脚手架的构配件质量与搭设质量，应按《建筑施工扣件式钢管脚手架安 全技术规范》（JGJ130-200检查验收，合格后方准使用4、作业层上的施工荷载应符合设计要求，不得超载不得将模板支架、缆 风纯、泵送混凝土和砂浆的输送管等固定在脚手架上；严禁悬挂起重设备5、当有六级及六级以上大风、雾、大雨天气时应停止脚手架搭设与拆除作 业雨后上架作业应有防滑措施6、脚手架的安全适用与管理，应按《建筑施工碗扣式钢管脚手架安全技术 规范》(JGJ130-2001) 9.0.1~9.0.8条的规定进行安全网应按有关规定搭设或拆 除7、在脚手架使用期间，严禁拆除下列杆件：主节点处的纵、横向水平杆， 纵、横向扫地杆8、不得在脚手架基础及其邻近处进行挖掘作业，否则应采取安全措施9、在脚手架上进行电、气焊作业时，必须有防火措施和专人看守10、工地临时用电线路的架设及脚手架接地、避雷措施等，应按现行行业标 准《施工现场临时用电安全技术规范》(JGJ 46)的有关规定执行11、搭拆脚手架时，地面应设围栏和警戒标志，并派专人看守，严禁非操作 人员入内。

12、采用质量预控法，把质量管理的完全事后检查转变为事前控制工序及因 素，达到“预控为主”特别是对立杆垂直度和扣件拧紧力严格控制2.6施工电缆布置施工用电根据现场设备耗电功率配备 50kw发电机组，施工电缆采用管道(橡 胶管或PVC管)方式进行布置，将管道和管架固定在一起，以确保管道电缆的 稳定性，并在每级平台处设置漏电保护器，已确保用电安全第三章职业健康安全要求1、有高血压，心脏病、癫痫病及恐高症的施工人员不得从事脚手架施工2、在施工现场设安全标示牌施工区域闲人免进3、高处作业的场所的临边应设置安全防护围栏和昼夜显示的警示标志4、高处作业的安全设施有缺陷或隐患必须及时处理，危及人身安全时立即 停止5、高处作业的场所有可能坠落的物件均应预先撤除或进行固定所存物料 应堆放平稳，作业工具应装入随身工具袋，拆卸的物料不得向下抛掷6、高处作业不宜进行上下交叉作业必须进行上下交叉作业时，应该搭设 安全防护棚或采取有效的隔离措施7、安装完毕应进行检查、验收，合格后方可使用8、根据现场条件采取防坠落措施9、高处作业应正确佩戴安全带安全带的质量、使用和保管应符合现行国 家标准《国家标准》(GB6095)的有关规定，出厂合格证应妥善保管。

10、夜间不得从事脚手架施工，所用的电线不得搭在脚手架的钢管上11、脚手架支搭以前，必须制定施工方案和专项安全技术交底，并由施工工 长向所有参加作业人员进行书面交底， 在开始操作前，现场技术人员和安全员应 对施工环境及所需防护用具做一次检查，消除隐患后方可开始操作12、架子工在高处（距地高度2m以上）作业时，必须佩带安全带安全带必 须与已绑好的立、横杆挂牢，不得挂在铅丝扣或其他不牢固的地方，不得“走过 档”（即在一根顺水杆上不扶任何支点行走），也不得跳跃架子在架子上操作应 精力集中，禁止打闹和玩笑，休息时应下架子严禁酒后作业13、递杆、拉杆时，上下左右操作人员应密切配合，协调一致拉杆人员应 注意不得碰撞上方人员和已绑好的杆子，下方递杆人员应在上方人员接住杆子后 方可松手，并躲离其垂直操作距离 3m以外14、未搭完的一切脚手架，非架子工一律不准上架15、设备运输和人员上下上工作面，搭设人行通道，通道满铺脚手板，两侧 安装四道防护杆及扶手，上下通道固定按照要求规定设置连墙杆， 通道口悬挂五 牌一图16、作业层及通道上面不能有堆积物，严禁闲杂人员攀爬行走，通道口要求 专人看管所有脚手架、通道，经过大风、大雨后，现场技术员、安全员及技术 负责人进行检查，如发现倾斜下沉及松扣、崩扣要及时修整。

第四章环境保护要求1、保持施工场地和道路平整畅通，零星碎料、垃圾及时清理，所有的物料 及设备摆放整齐2、在施工场地界处设设置围栏，不得占用围栏内场地3、教育施工人员养成良好的卫生习惯，保持工作和生活环境的整洁，废弃 物等，进行分类存放，按指定的要求处理第五章台风季节施工保证措施1、脚手架施工期为台风多发季度，收到台风信息后，按项目防台预案要求, 落实施工现场的防台措施，台风登陆时暂停脚手架高空作业2、为防止脚手架倾斜，在施工时，在每层脚手架顶部设置 4道缆绳3、台风到来之前，应拆除脚手架的防护网，并清除架体上工器具，以减少 脚手架的迎风面第六章脚手架坍塌应急预案1 .编制目的为了防止施工现场的基坑、脚手架坍塌事故发生，完善应急工作机制，在工 程施工过程中发生事故状态下，迅速有序地开展事故应急救援工作，抢救伤员，减少事故损失，制定本预案2 .应急组织机构与职责2.1 应急救援领导小组与职责(1)项目经理是应急救援领导小组的第一负责人，担任组长，负责紧急情 况处理的指挥工作和事故调查或事故调查配合工作项目经理：梁杰忠(2)副组长分别由副经理担任生产副经理是事故应急小组直接负责人， 在各自的职责分工中分别负责相应事故救援组织工作和事故调查或事故调查配 合工作。

副经理：陈伟彬胡伟刘李根(3)应急救援领导小组成员分别由项目部领导班子成员及各部门主管担任项目部领导班子成员及各部门主管是事故应急小组具体负责人， 在各自的职责分工中分别负责相应事故救援组织工作和事故调查或事故调查配合工作项目部领导班子成员：梁杰忠、陈伟彬、胡伟、刘李根、刘永丹各部门主管：陀扬柯、刘瑞康、董政、黄雅伟、潘波、贺朝阳2.2 应急小组下设机构及职责(1)抢险组：由工程部部长(架子队队长)担任组长，各班组负责人担任 副组长，组员由班组副班长及其成员组成抢险组组长副组长职责是：具体组织实施抢险行动方案，协调有关部门的抢 险行动；随时掌握抢险进展情况并及时向总指挥报告抢险组成员职责是：负责具体实施抢险行动，在事故救援抢救过程中必须服 从领导，听从指挥，在保障生命安全的前提下积极救援抢救工作2)后勤保卫组：组长由项目书记刘永丹担任，成员由综合部部长和保安 人员组成主要职责：负责事故现场警戒，阻止非抢险救援人员进入现场，现场车辆疏 通，维持治安秩序，受害者抢救出来后伤势的临时处置， 以及对遇难者家属的安 抚工作和3)事故调查组：组长由项目经理、公司责任部门领导担任，成员有项目 安全部长，公司相关部门，公司有关技术专家组成。

主要职责是：负责组织对事故现场的保护和图纸的测绘，查明事故原因，确 定事故的性质，提出应对措施，如确定为事故，提出对事故责任人的处理意见3 .危险源分析(1)脚手架支撑系统及操作平台搭设、使用由于材料不合格、基础不符合 要求、未按照施工方案组织施工、违反脚手架管理随意拆除部分受力杆件、脚手 架上堆载材料杂物过多或载荷过大、未按照拆除方案进行拆除等原因，从而造成 脚手架部分或者整体坍塌2)脚手架基础不符合要求、安装方法失误或者违反施工工艺组织施工等 原因均可能造成脚手架支撑系统载荷超限失稳，造成脚手架支撑系统部分或者整 体坍塌4 .预防与事故报告4.1 预防港珠澳大桥岛隧工程沉管预制厂厂房安装脚手架工程安全专项施工方案脚手架搭设危险源及预防措施表作业活 动危险源描述可能引起 的事故预防措施责任部门责任人脚手架 搭设脚手架施工管理措施不到位坍塌、高 处坠落、 物体打出1、编制切实可行的脚手架搭设方案、并经计算复核、专 家评审；2、方案报审，并按方案进行搭设；3、按照具 体可行的施工方案对作业人员交底；4、按照方案及脚手 架搭设规范进行验收；5、作业人员持证上岗；6、作业 人员未按方案进行搭设或施工中违规操作；7、作业人员 未配置防护用品；8、作业人员任意拆除脚手架9、恶劣 天气仍进行脚手架作业；10、脚手架材料不符合肩关规 定；11、脚手架基础未处理，缺少扫地杆、垫木、排水 设施等；12、脚手架未设置安全网、挡脚板、防护栏杆； 13、脚手架荷载超过设计荷载。

安全部 工程部 作业队陀扬柯 董政 汪华军杆件间距超过规定、未设置剪刀 撑或超过规定、坍塌按照方案进行搭设，搭设偏差应满足脚手架搭设规范作业队汪华军脚手架连接不牢固或只固心端坍塌检查每个扣件连接情况工程部 作业队董政 汪华军水平横撑杆设置间距过大，杆件 搭接长度不符合要求，未设置通 道，坍塌、高 处坠落按作业平台间距1m设置，杆件搭接长度/、小于1nl并悬 挂标识牌工程部 作业队董政 汪华军-12-中交股份联合体港珠澳大桥岛隧工程第W工区二分区项目经理部杆件整体稳定性不牢固坍塌加强作业人员意识，按规定间距搭设，并设置合理的剪 刀撑，按规定整体加固，加强检查立杆的垂直度工程部 作业队董政 汪华军-13-中交股份联合体港珠澳大桥岛隧工程第W工区二分区项目经理部港珠澳大桥岛隧工程沉管预制厂厂房安装脚手架工程安全专项施工方案4.1.1 脚手架坍塌事故预防措施(1)脚手架架部件、材料等进入施工现场必须严格执行生产资源准入制度， 职责部门严格履行入场验收程序，杜绝不合格材料和配件进入施工现场2)脚手架搭设人员必须持证上岗，禁止无证操作，经过项目部安全教育 和交底3)严格按照已经审查合格的施工方案组织施工，不得随意改变施工工艺 和方法，如需变动必须经项目部总工签字同意方可变更。

4)脚手架搭设之前主管部门必须组织对其基础进行检查， 经必须经质量、工程和相关部门检查验收签字确认以后方可组织脚手架的搭设5)脚手架搭设完成以后，必须经质量、工程和相关部门检查验收签字确 认以后方可使用6)支架使用和拆除必须执行《建筑施工扣件式钢管脚手架安全技术规范》 (JGJ 130-2001)相关规定施工方案，严禁超载或者随意拆除受力杆件或者在拆 除时不按照施工方案组织拆除4.2事故报告(1)事故发现人员，应立即向组长(副组长)报告2)组长接到报警后，通知副组长、组员，立即启动应急救援系统如果 事故后果较为严重，项目部应急救援队伍无法胜任救援工作， 应向事故发生地南海救助站求助3)根据事故类别在一个小时内向上级主管部门报告4)根据事故类别向事故发生地政府主管部门报告5)报告应包括以下内容：事故发生时间、类别、地点和相关设施6)项目经理部应急领导小组成员手机保持 24小时畅通，并向全体员工公布，具体如下:在舁 厅P岗位姓名联系电话1项目常务副经理梁杰忠136097678052项目副经理陈伟彬138260892953项目副经理胡伟186883949654项目副经理刘李根138251449885工程部(干坞)部长刘瑞康186883867926工程部(干坞)副部长董政158766533637调度黄雅伟136312801858安全管理陀扬柯138024119579安全管理陈招佩1591625909010物资部部长潘波1515126883011综合事务部部长陈丹钿1356035330712综合部贺朝阳13326695416/1591624781513司机李永泉152205023295.应急响应5.1 脚手架坍塌事故应急处置5.1.1 脚手架出现变形事故征兆时的应急措施(1)在双排架横向截面上架设八字仓戈或剪刀撑，隔一排立杆架设一组，直 到变形区外排。

八字仓戈或剪刀撑下脚必须设在坚实、可靠的地基上2)脚手架拉接体系局部产生破坏，要立即按原方案制定的拉接方法将其 恢复，并对已经产生变形的部位及杆件进行纠正5.1.2 脚手架失稳引起坍塌及造成人员伤亡时的应急措施(1)迅速确定事故发生的准确位置、可能波及的范围、脚手架损坏的程度、 人员伤亡情况等，以根据不同情况进行处置2)划出事故特定区域，非救援人员未经允许不得进入特定区域3)迅速核实脚手架上作业人数，如有人员被坍塌的脚手架压在下面，要 立即采取可靠措施加固四周，然后拆除或切割压住伤者的杆件，将伤员移出 如脚手架太重可用吊车将架体缓缓抬起，以便救人如无人员伤亡， 立即实施脚手架加固或拆除等处理措施4)以上应急处置须由有经验的安全员和专业持证架子工工长统一安排5)施工现场发生脚手架坍塌后，要立即在事故现场设立警戒区，封锁周 围危险区域，疏散危险区域内非救援人员6)立即组织对塌方部位进行抢修加固，防止进一步坍塌8)若有作业人员被压在脚手架下面，根据具体情况，采取人工和机械相 结合的方法，对坍塌现场进行处理 大件物品搬运有困难时，可采用吊车进行调 运总之，在接近受害者时，必须停止机械作业，全部改为人工作业。

现场抢救 中，还要安排专人监护和清理，防止事故扩大9)在救助行动中，抢救机械设备和救助人员应严格执行安全操作规程， 配齐安全设施和防护工具，加强自我保护，确保抢救行动过程中的人身安全和财 产安全10)受害者被救出以后，应对受害者的受伤部位进行初步的处理，立即送 往医院进一步救治第七章脚手架计算书(1)、几何尺寸计算取最不利区段采用5~14轴交G~N轴区块，顶标高为24.5m,架体净高 23米计算时取高度23m,立杆间距为：1.45mx 1.45m,步高为1.7m①、《建筑施工扣件式钢管操作架安全技术规范》（JGJ13《建筑结构荷载 规范》（GB50009-2001）;《钢结构设计规范》（GB50017-2003）;②、按Q235钢，自重按（|）48X3.5钢管，内力按小48 X 3.0钢管各项技术参数进行计算:几何特征外径厚 度截面 积iIW重量E单位mmmmmm2cmmm4cm3/N/mm2立杆、水平 杆483.042415.9410.78X1044.49X1033.84kg/ m2.06X105栏杆//////14 kg/m/竹笆脚手板//////35kg/m2/注：立杆、水平杆自重按壁厚 3.5mm计算㈡、立杆根部单肢稳定性验算验算（计算根据《JGJ130〉规范）立杆受荷面积中交股份联合体港珠澳大桥岛隧工程第w工区二分区项目经理部 -23-23m水平杆层数23m+1.7m+1 = 14 层1、单根立杆承受的恒载标准值:水平杆总长度(1.45m+ 1.45m) X 14 层=40.6m① 计算单元支架自重（立杆高度23m+水平杆总长度 40.6m） X立杆长度0.0384kN/mX 1.2（系数，考虑扣件和剪刀撑的重量）= 2.9kN② 顶层加强水平杆自重 4根x 1.45mx 0.0384kN/m= 0.22kN③ 脚手板自重 0.35kN/m2X 1.45mX1.45m= 0.74kN合计：NGK=++=2.9kN+0.22kN+0.74kN=3.86KN2、单根立杆承受的活载标准值：施工活荷载（包括施工人员、施工工具、网架自重）：根据本工程的实际情 况并结合我公司以往类似工程的经验，施工活荷载取值 2.0kN/ m2合计：NQK=2.0kN/ m2 X 1.45mX 1.45m=4.21kN3、组合：N=1.2 - NGK+1.4 - NQK=1.2 X 3.86+1.4X 4.21=10.526kN4、稳定系数计算：立杆计算长度 l0=k •叱• h=1.155X 1.6Xl.7=3.142m长细比入=l0/i （回转半径）=0.1865、立杆的稳定性计算公式:=3142/15.94=197<[210]查表可得：稳定系数N _ 8730 ;彳 ％186 424 - 111.06N/mm<205N/mm2 满足要求㈢、操作层水平杆抗弯验算（计算根据《JGJ130〉规范）3顶层水平杆构造：加强水平杆与纵向水平杆平行，位于横向水平杆上面，问 距为290mm1、操作层纵向水平杆验算按3跨连续梁计算纵向水平杆受荷面积1.1、 静载计算(1)恒载：脚手板重：0.35kN/m2X 0.29m =0.10kN/m纵向水平杆重：0.0384 kN/m 合计：0.140kN/m包 载 作 用 下 的 弯 矩：0.024 . kN • mM G"0.08ql2 =0.08 0.140 1.452(2)活荷载：2.0kN/nfx0.29m=0.58kN/m活荷载作用下的弯矩：MQK =0.10到2=0.10信0.581.452 =0.12%. m入 M =12MGK 14M QK =1.2、 组合： .gk . qk 1.2X0.024+1.4X0.123=0.201kN - m_ M 201000仃=—= 3=44.7661.3、验算： W 4.49 1032、操作层横向水平杆验算N/mm2<205N/mm2 满足要求.2.1、荷载传递方式：脚手板一纵向水平杆一横向水平杆22计算简图：t—|2.3、静载计算：2 . 2n -1 p 4 -1 0.145 = =0.38kN/mn l 4 1.45合计：0.418kN/m(1)恒载： P 恒=0.10kN/m x 1.45m= 0.145kN将集中荷载转化为等效的线荷载为：q恒1 = 横向水平才f自重：q恒2=0.0384 kN/m 包载作用下跨内最大弯矩：2 2Mgk =0.08ql2 =0.08 x0.418x1.452 =0.070kN . m(2)活荷载P活=0.58kN/m x 1.45m= 0.841kN ,将集中荷载转化为等效的线荷载为:2 . 2n -1 p 4 -1 0.841q 活= 父上= x =2.175kN/mn l 4 1.45Mqk2.4、=0.101ql2 =0.101 2.175 1.452 =0.462 .k kN • m2.5、M验算：一一W组合：M =1.2Mgk i4MQK =1.2X0.07+ 1.4X 0.462=0.731kN • m7310003 =162.804,9父10 N/mm2<205N/mm2 满足要求。

㈣、顶层扣件抗滑移承载力计算（计算根据《JGJ130〉规范）顶层（操作层）扣件所承受的力为操作层横向水平杆传给立杆的力扣件受荷面积1、恒载计算顶层水平杆 [(5根x 1.45m) + 1.45m]X0.0384kN/m=0.334kN脚手板 0.35 kN/m2X 1.45mX 1.45m=0.736kN合计 NGK=0.334kN + 0.736kN =1.07kN2、活荷载计算： 2.0kN/m2X 1.45mX1.45m=4.21kN3、组合：N=1.2 NGK +1.4 NQK=1.2 X1.07+1.4X 4.21=7.17kN4、验算：N =7.17kN < [Ro]=8.0kN 满足要求㈤、顶层立杆稳定性验算1、风荷载标准值计算：（根据《GB50009》规范）单极网架杆件挡风系数 上="s = An/A式中： An ——按一个单元计算1.45m X 1.7An50.048mX （1.45m+1.7m+2.234m） X 1.250.310 m2A 51.45m X 1.7m （桁架轮廓面积）52.47m2= An/A =0.310/2.47、026按表6.3.1, 36项（b）,整体计算时顶层标高：10.2m,地面粗糙度类别：B类，风压高度变化系数： 匕=1.39基本风压：Wo=0.5kN/ m2 （50年一遇）kzwod251.39X 0.5X 0.048250.0016<0.002, 查表得 够51.2闾5①的50.126X 1.250.151整体挡风系数计算（根据 10根桁架体型系数 GB50009》规范表 6.3.1.21 项)LL _ LL计算公式：stw - st“值插入法：查得"=0.95b/h51.45m/1.7m50.853 <11 -0.9510%w =0.151 =1.2121 —0.95Wk =07 • "z .，. wo = 0.7X1.39X 1.212X 0.5=0.59kN/m22、风荷载设计值产生的立杆弯矩：2Mm=0.85「48k1ah /10 =0.85X 1.4 X 0.59X 1.45X 1.72/10=0.29kN - m3、包载计算：顶层水平杆 [(5根x 1.45m) + 1.45m]X0.0384kN/m=0.334kN脚手板 0.35 kN/m2X 1.45mX 1.45m=0.736kN合计 NGK=0.334kN + 0.736kN =1.07kN4、活荷载计算：施工活荷载 2.0kN/m2 义 1.45m 义 1.45m= 4.21kN5、组合组 合 1 N=1.2NGK + 0.85 X 1.4NQK=1.2 X 1.07kN + 0.85 X 1.4 X 4.21kN=6.293kN组合 2 N=1.2NGK + 1.4NQK=1.2 乂 1.07kN + 1.4X 4.21kN=7.178kN6、验算按组合1验算: 满足要求按组合2验算：N Mw = 6293 200000 二A W 0.186 424 4.49 10 84.25N/mm2<205N/mm2N■7A71780.186 424= 91.02N/mm2<205N/mm2满足要求。
