公路工程造价课程设计

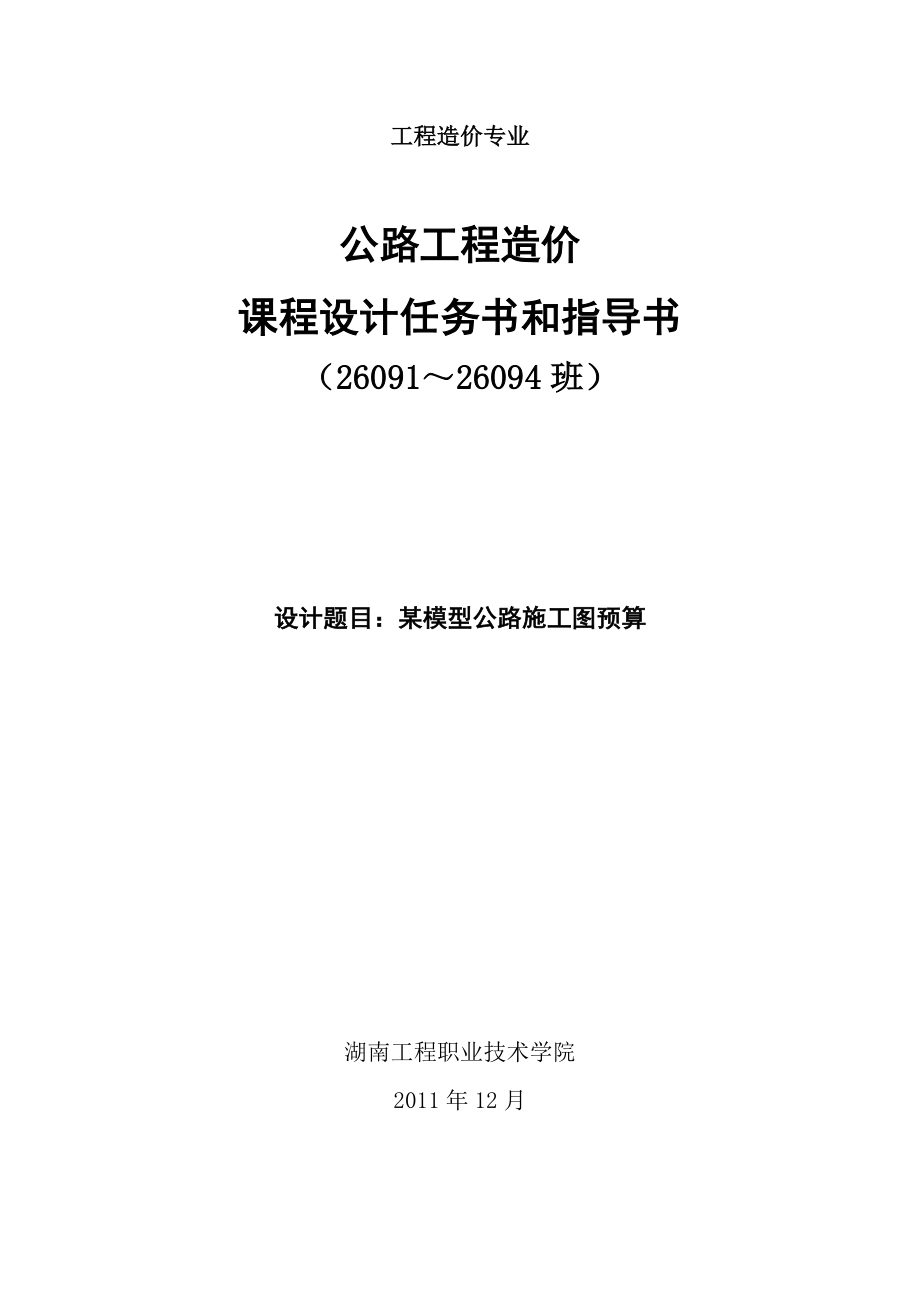

公路工程造价课程设计工程造价专业公路工程造价课程设计任务书和指导书（26091～26094班）设计题目：某模型公路施工图预算湖南工程职业技术学院2011年12月施工图预算任务书一、设计目的公路工程概预算是《公路工程造价》课程内容之一，公路工程概预算是公路工程专业人员必须掌握的技术，也是公路工程的标底编制、报价控制的基础通过本次设计，使学生掌握《公路工程基本建设概预算编制办法》、《公路工程概预算定额》、《公路工程机械台班费用定额》的运用，及其各项费用的计算方法，工程数量计算规则、费率及材料价格的确定，以达到培养学生编制公路工程概预算文件的目的，为以后的工作打下良好的基础；加强学生的职业道德教育，树立热爱公路工程工作的信念二、设计资料（一）工程概况××二级公路建设工程是××—××的连接线，它的建成将大大改善××地区的交通和投资环境，对发展××地区经济具有很大的作用××二级公路主线采用双向2车道，路基以填方为主，宽度为12m，路面结构为半刚性基层沥青路面，全长为5000m，施工工期为1年 工程位于××省××市，地形为××××，按《编制办法》规定，属于×类地区；冬季区为准二区；为保证工程质量，要求不能夜间施工。

二）施工方案1． 填方路基施工路基填筑前应进行清表工作，为大面积路基填筑创造条件路基填方施工分两部分：其一是土方路基填筑对于少部分就地利用的土方，可以采用人工挖运的方式施工；对于远方借土的填筑施工，要求采用挖掘机与自卸汽车配合的方式进行运土施工为保证工程质量和工期，挖掘机采用1m3的斗容量，自卸汽车至少15t路基填筑应按纵向分段，水平分层填筑；先用推土机初平，再用平地机精平；在最佳含水量附近进行压实作业，沿线路纵向进行压实时应先轻后重、先慢后快、先静压后振压的操作程序进行压实其二是填石路基施工石方由15km以外获得，首先用机械打眼的方式开炸石方，然后由2m3装载机装至自卸汽车运输至工地修筑填石路堤，将石块逐层水平填筑，分层厚度不大于50cm；使用15t振动压路机分层洒水压实，压实时继续用小石块或石屑填缝，直到压实层顶面稳定，不再下沉（无轮迹）、石块紧密、表面平整为止2． 路基防护工程沿线有挡土墙一处，长度为1500m，基础采用干砌片石，墙身采用浆砌片石，基坑位置无水，开挖深度为6m3． 路面施工路面施工比较紧凑，时间性较强，应采用平行流水作业依据工程要求和和实际施工需要，二灰土底基层采用稳定土拌和机进行路拌法施工，二灰碎石基层采用厂拌法施工。

底基层为二灰土，其设计配合比为：石灰:粉煤灰:土=10:35:55，厚度为18cm路拌法底基层的施工工艺：准备下承层→施工放样→按厚度摊铺土、粉煤灰，然后按比例要求撒布消石灰→洒水湿润、闷料→稳定土拌和机拌合→整形→碾压基层为二灰碎石，其设计配合比为：石灰:粉煤灰:碎石=5:15:80，厚度为20cm为满足工程质量和工期需要，全线需配置稳定土拌合设备一台，生产能力不小于300t/h厂拌法基层的施工工艺：准备下承层→施工放样→拌合场拌合二灰碎石→自卸车运输→摊铺机摊铺→碾压沥青面层为AC-16的沥青混凝土，厚度为5cm沥青面层施工采用厂拌施工，全线设3000型沥青拌合设备一处，生产能力不小于160t/h沥青混凝土面层的施工工艺：准备下承层→施工放样→沥青厂拌合沥青混合料→自卸车运输→摊铺机摊铺→碾压5. 交通工程及沿线设施交通工程包括沿线设施、标志等，其他工程包括施工收尾的零星工程 6. 临时工程临时工程为要是工程运输的汽车便道，临时便道的路基宽度为4.5m，长度为4km三）工程数量××二级公路工程数量一览表 表1 序号工程项工程目或费用名称单位数量1路基土方人工挖运土方（运距100m)m3223002耕地填前夯实（人工夯实）m2815003挖掘机挖装土方（挖掘机1.0m3以内容量挖普通土）m3534504机械碾压路基（15t振动压路机碾压）m3758005自卸汽车配合挖掘机运土（自卸汽车15t以内运距4km）m3534506路基石方机械打眼开炸石方（次坚石开炸运20m)m3249007装载机装石方（装载机容量2m3以内）m3249008机械碾压石方（振动压路机15t以内）m3249009自卸汽车配合装载机运石（自卸汽车8t以内运距4km）m32490010路基防护石砌挡墙基础（干砌片石、长1500m）m3174611砌挡墙墙身（浆砌块石、长1500m）m3214512石砌挡墙人工挖基坑（干处土方基坑深6m）m3900013路面面层沥青混凝土中粒式（厂拌，15t自卸车，运距4km）m3200014沥青混合料拌合设备安装、拆除座115路面基层二灰土底基层（稳定土拌和机，路拌）m24200016二灰碎石基层（10t自卸车，运输3km，厂拌)m24200017稳定土厂拌设备安装、拆除座119交通工程及沿线设施人工伐树及挖根（树直径10cm以上）棵2000020金属标志牌（混凝土基础9.9m3、单柱面板5t）块5021公路标线（9.6km，普通标线喷线机喷线）m2288022里程碑块623百米桩块4524公路界碑块225临时工程便道工程km4.125--水久占地（旱田：15000元／亩）亩10026--临时占地（旱田：4500元／亩）亩3027--拆迁房屋（500元／m2）m280028--拆迁电力电讯线（20000元／处）处529--研究试验费元120,00030--勘察设计费（可研39000元、施工图60000元、初测45000元）元144,00031--供电贴费元032--环境咨询费元35000（四）设计相关1．编制依据 （1）交通部交公路发[2007]《公路工程预算定额》。

交通部交公路发[2007]《公路基本建设工程概算、预算编制办法》 （2）××省交通厅湘交造字[2007]《关于制定公路基本建设工程估算、概算、预算编制办法补充规定的通知》3）《公路工程机械台班费用定额》[2007]4）湖南省交通厅《公路工程工程量清单计量规则》（湘交计统字[2005]67号） 2．材料运输及加工（1） 该道路的施工过程中所用的材料以汽车运输为主2） 沥青、水泥、木材、钢材、电焊条等运输运距为60km，原木回收为2.456元/m3石灰、粉煤灰在当地就可以采购，其运距为15km3） 砂石材料砂子采用就近的河砂，质地优良，供应量大，采用自行开采，自办运输的方式，运距为3km；工程中的片石运输距离为15km3．费用方面（1）人工费：人工工日单价（含机械工）按湖南省交通厅湘交造价字[2007]638号文规定以45.45元/日计列；（2）材料单价计算运杂费按××市地方规定，公路运价0.55元/t·km，装卸费为3.0元/t材料原价取自地方调查单价，结果如下如有没涉及到的材料可自行查找相应价格外购材料原价明细表序号规 格原 价毛重系数或单位重1原木1000元/m31t/m32锯材1680元/m31t/m33I级钢筋4200元/t14II级钢筋4700元/t15型钢4900元/t16电焊条11.5元/kg0.001t/kg7钢模板5500元/t18组合钢模板5500元/t19铁件8.9元/kg0.001t/kg10铁钉9.85元/kg0.001t/kg118-12号铁丝8.68元/kg0.001t/kg1220-22号铁丝10.68元/kg0.001t/kg13钢板标志8000元/t114油漆18.00元/kg0.0012t/kg15油毛毡4.8元/m30.0012t/kg16325#水泥300元/t1.01t/t17425#水泥310元/t1.01t/t18石油沥青1900元/t1.17t/t19重油3.30元/kg0.0012t/kg20汽油5.55元/kg0.0012t/kg21柴油5.30元/kg0.0012t/kg22煤700元/t123水1.5元/m324电1.05元/度25木柴0.3元/kg26反光膜3.6元/ m227钢管9800元/t28青(红)砖260元/千块129石灰石230元/t130粘土5.00元/m331片石38.001.6t/m332矿粉115.00元/t1.0133碎石(2cm)50.00元/m31.5t/m334碎石(4cm)45.00元/m31.5t/m335碎石(8cm)40.00元/m31.5t/m336石屑55.00元/m31.5t/m337路面用碎石50.00元/m31.5t/m338块石54.00元/m31.6t/m339草皮4.00元/m31t/m340石灰140元/t141粉煤灰150元/t1（3）施工机械使用费：施工机械台班预算价格按交通部《公路工程机械台班费用定额》(JTG/T B06-03-2007)的定额标准计算，并按湖南省现行有关规定计列养路费和车船使用税。

4）工程造价的第二部分费用按规定计入办公和生活用具购置费、设备、工、器具购置费5）第三部分费用计入：土地征用及拆迁补偿费；研究试验费；勘察设计费；环境咨询费6）第四部分费用计入基本预备费计23万元，不计回收金额7）其他各项费率均按湖南省交通厅文件湘交造字（2007）第638号《关于执行<公路工程基本建设项目概算预算编制办法>及补充规定的通知》计取，其中主副食运费补贴按综合公里20km计，工地转移按65km计特殊地区施工、行车干扰、文明施工均不计；施工辅助费按80%计取，临时设施费按50%计取8）规费：暂取为养老保险费率18%；失业保险费率3%；医疗保险费率6.8%；住房公积金12%；工伤保险费率1.5%9）设备购置费95000元；工具、器具购置费18000元三、时间安排按教学计划，本次课程设计时间1周（7天），各阶段时间安排如下表：序号工作阶段时间（d）1熟悉设计课题及相关资料，准备好设计表格、所需工具及文件12列项，根据提供资料补充计算基础单价、工程数量填写表格13填写、核对各个表的工程量及价格14各个表格的相关关系及利用，填表计算25系统地整理、编制说明书等1.56编写目录、修改编制说明、成果装订提交0.5施工图预算指导书一、设计内容与设计要求1、设计内容某模型公路的施工图预算书编制（01表～12表）2、设计要求（1）理解并掌握公路工程概预算文件的编制方法、思路、步骤。

2）依据提供的资料和工程数量，依次套用定额子目，填写01表～12表不用的表格可以空白）（3）在指导老师的指导下，按时独立地完成所规定的编制内容、提交自已的设计成果，以此文件作为考核学习成绩的重要依据4）成果要求成果内容应包括：封面、目录、编制说明（工程概况、基础单价、费率标准、编制依据、执行文件等）、概预算表格（其中概预算表格要分成甲组文件和乙组文件）5）编制的数学模型公路施工图预算要符合《编制办法》的规定，结合实际、经济合理、计算准确、书写端正清晰，装订整齐完整二、设计指导1、熟悉作业课题，准备有关设计表格、工具书，熟悉《编制办法》、《预算定额》等2、列项，根据工程设计，参照《编制办法》中的“项目表”列出工程项目，整理各项工程数量，填入项目表相应栏内3、查定额查定额时，注意阅读定额的总说明、章节说明合每章定额表中的小注并注意定额表上的工程内容是否与实际相符，03表所用计量单位务必与定额表相符如果实际项目内容与定额表不一致时必须进行定额抽换4、计算基础单价：包括人工单价‘材料预算单价、机械台班单价，并填入相关表格5、计算各分部分项工程的直接费、直接工程费和间接费等，填入相关表格6、计算建筑安装工程费，填入相关表格7、计算其他费用：设备、工具、器具购置费；工程建设其他费用；预留费用等，填入相关表格8、编制总预算表9、编写“编制说明” 10、编写说明书，整理，复核，装订成册。

三、01～12表格的编制步骤（表格样式详见后面附件）1、编08-1表，与08表、09表交叉进行2、初编08-2（只能完成部分内容的填制）3、编10表，与08-2表交叉进行然后编09表4、根据表8-2表和10表所列机械，编11表5、根据09表，11表的计算结果，填列单价汇总表07表6、编04表并用以最后完成08表7、继续编制完成08-2表8、编03表，08表的成果进入03表，编05、06表9、编01表，将03、05、06表及08表的计算结果填入本表汇总10、编12表及02表，从08表、10表计算12表再以08表、12表进入02表汇总注： 从流程图可知08表是核心，它与09、10、11、04等表交叉进行互相依存，任何一表的数据差错将影响其他表格，一定要细心认真计算，并经复核四、预算编制说明概、预算编制完成后，应写出编制说明，文字力求简明扼要应叙述的内容一般有：1．建设项目设计资料的依据及有关文号，如建设项目可行性研究报告批准文件号、初步设计和概算批准文号（编修正概算及预算时），以及根据何时的测设资料及比选方案进行编制的等等2．采用的定额、费用标准，人工、材料、机械台班单价的依据或来源，补充定额及编制依据的详细说明。

3．与概、预算有关的委托书、协议书、会议纪要的主要内容（或将抄件附后） 4．总概、预算金额，人工、钢材、水泥、木料、沥青的总需要量情况，各设计方案的经济比较，以及编制中存在的问题5．其他与概、预算有关但不能在表格中反映的事项五、预算编制依据1、国家发布的有关法律、法规、规章、规程等2、现行的《公路工程基本建设项目概算预算编制办法》（JTG B06-2007）以及《公路工程预算定额》（JTG/T B06-02-2007）、《公路工程机械台班费用定额》（JTG/T B06-03-2007 ）3、工程所在地省级交通主管部门发布的补充计价依据4、批准的初步设计文件（或技术设计文件，若有）等有关资料5、施工图纸等设计文件6、工程所在地的人工、材料、设备预算价格等7、工程所在地的自然、技术、经济条件等资料8、工程施工组织设计或施工方案9、有关合同、协议等10、其他有关资料六、概预算表格与填制方法1．总概（预）算汇总表（1）表格样式总预算汇总表建设项目名称：编 制 范 围： 第 页 共 页 01-1表项次工程或费用名称单位总数量概预算金额（元）技术经济指标各项费用比例（％）备注合计编制： 复核：（2）填表说明1）一个建设项目分若干单项工程编制概（预）算时，应通过本表汇总全部建设项目的概（预）算金额。

2）本表反映一个建设项目的各项费用组成、概预算总值和技术经济指标3）本表中“项次”、“工程或费用名称”、“单位”、“总数量”、“概预算金额”应由各单项或单位工程总概（预）算表（01表）转来，“目”、“节”可视需要增减，“项”应保留4）“技术经济指标”以各项概（预）算金额汇总合计除以相应总数量计算，“各项费用比例”以汇总的各项目概（预）算金额合计除以总概预算金额合计计算2．总概（预）算人工、主要材料、机械台班数量汇总表（1）表格样式：总预算人工、主要材料、机械台班数量汇总表建设项目名称：编 制 范 围： 第 页 共 页02-1表序号规格名称单位总数量编制范围编制： 复核：（2）填表说明”1）一个建设项目分若干单项工程编制概（预）算时，应通过本表汇总全部建设项目的人工、主要材料、机械台班的数量2）本表各栏数据均由各单项或单位工程中的概（预）算中的人工、主要材料、机械台班数量汇总表（02表）转来。

3）“编制范围”指单项工程或单位工程3．总概（预）算表（1）表格样式：总预算表建设项目名称：编 制 范 围： 第 页 共 页01表项目节细目工程或费用名称单位数量概预算金额（元）技术经济指标各项费用比例（％）备注1234567891011编制： 复核：（2）填表说明1）本表反映一个单项或单位工程的各项费用组成、概（预）算金额、技术经济指标等2）本表的1、2、3、4、5、6栏严格按概（预）算项目表的序列及内容填写，2，3，4栏可视需要增减，但1栏应保留3）7、8栏来自于03表、05表、06表4）9、10栏计算同01-1表4．人工、主要材料、机械台班数量汇总表（1）表格样式：人工、主要材料、机械台班数量汇总表建设项目名称：编 制 范 围： 第 页 共 页 02表序号规格名称单位总数量分项统计场外运输损耗合计％数量编制： 复核：（2）填表说明1）本表各栏数据由08表、12表经分析计算后统计而来。

2）发生的冬、雨季及夜间施工增工及临时设施用工，根据有关附录规定计算后列入本表有关项目中5．建筑安装工程费计算表（1）表格样式：建筑安装工程费计算表建设项目名称： 第 页 共 页03表序号工程名称单位工程数量直接费（元）间接费（元）利润（元）费率％税金（元）综合税率％建筑安装费直接工程费其他工程费合计合计（元）单价（元）人工费材料费机械使用费合计123456789101112131415编制： 复核：（2）填表说明1）本表各栏数据之间的关系：5，6，7均由08表经计算转来2）8栏＝5栏＋6栏＋7栏；9栏＝8栏×9栏的费率；10栏＝8栏＋9栏； 11＝5栏×规费综合费率＋10栏×企业管理费综合费率；12＝（10＋11－规费）×12的费率；13栏＝(10栏＋11栏＋12栏)×综合税率；14栏＝10栏＋11栏＋12栏＋13栏；15栏＝14栏÷4栏6．其他工程费及间接费综合费率计算表（1）表格样式：其他工程费及间接费综合费率计算表建设项目名称：编 制 范 围： 第 页 共 页04表序号工程类别其他直接费(%)间接费(%)冬季施工增加费雨季施工增加费夜间施工增加费高原地区施工增加费风沙地区施工增加费沿海地区施工增加费行车干扰工程施工增加费安全及文明施工措施费临时设施费施工辅助费工地转移费综合费率规费企业管理费养老保险费失业保险费医疗保险费住房公积金工伤保险费综合费率基本费用主副食运费补贴职工探亲路费职工取暖补贴财务费用综合费率ⅠⅡ123456789101112131415161718192021222324252627编制： 复核：（2）填表说明1）本表应根据建设工程项目的具体情况，按照《公路工程基本建设项目概算预算编制办法》(JTG B06-2007)及有关规定取费。

2）14栏＝3栏＋4栏＋5栏＋8栏＋10栏＋11栏＋12栏+13栏15栏＝6栏＋7栏＋9栏21栏＝16栏＋17栏＋18栏＋19栏＋20栏27栏＝22栏＋23栏＋24栏＋25栏＋26栏7．设备、工具、器具购置费计算表（1）表格样式：设备、工具、器具购置费计算表设项目名称：编 制 范 围： 第 页 共 页05表序号设备、工具、器具规格名称单位数量单价（元）金额（元）说明编制： 复核：（2）填表说明1）本表应根据具体的设备、工具、器具购置费按具体的购置清单计算2）包括设备规格、单位、数量、单价及需要说明的有关8．工程建设其他费用及回收金额计算表（1）表格样式：工程建设其他费用及回收金额计算表设项目名称：编 制 范 围： 第 页 共 页06表序号费用名称及回收金额项目说明及计算式金额（元）备注编制： 复核：（2）填表说明1）土地征用及拆迁补偿费应填写土地补偿单价、数量和安置补助费标准、数量等，列式计算所需费用，填入金额栏。

土地补偿费＝数量×单价；安置补助费=补助标准×数量2）建设项目管理费包括建设单位（业主）管理费、工程质量监督费、工程监理费、工程定额测定费、设计文件审查费、竣（交）工验收试验检测费，按“建筑安装工程费×费率”或有关定额列式计算3）研究试验费应根据设计需要进行研究试验的项目分别填写项目名称和金额，或列式计算或进行说明4）建设项目前期工作费按国家有关规定填入本表，列式计算9．人工、材料、机械台班单价汇总表（1）表格样式：人工、材料、机械台班单价汇总表建设项目名称：编 制 范 围： 第 页 共 页07表序号名称单位代号预算单价（元）备注序号名称单位代号预算单价（元）备注编制： 复核：（2）填表说明1）本表预算单价主要由09表、11表转来10．建筑安装工程费计算数据表（1）表格样式：建筑安装工程费计算数据表建设项目名称： 编制范围： 数据文件编号： 公路等级：路线或桥梁的长度（km）： 路基或桥梁宽度（m）： 第 页 共 页08-1表项的代号本项目数目的代号本目节数节的代号本节细目数细目的代号费率编号定额个数定额代号项或目或节或细目或定额的名称单位数量定额调整情况编制： 复核：（2）填表说明1）本表应逐行从左向右横向跨栏隔行填写。

2）“项”、“目”、“节”、“细目”、“定额”等的代号应根据实际需要按“概预算项目表（详见§6.4.1）”和公路工程概（预）算定额的序列及内容填写3）本表主要是为利用计算机软件编制概预算提供基础数据，具体填表规则由软件用户手册详细制定11．分项工程概（预）算表分项工程概（预）算表设项目名称：编 制 范 围： 第 页 共 页08-2表序号工程项目合 计工程细目定额单位工程数量定额代号工料机名称单位单价(元)定额数量金额(元)定额数量金额(元)定额数量金额(元)数量金额(元)1人工工日2……定额基价元直接工程费元其他工程费Ⅰ元Ⅱ元间接费规费Ⅰ元企业管理费Ⅱ元利润及税金元建筑安装工程费元编制： 复核：（2）填表说明1）本表按具体分项工程数量、对应概（预）算定额子目填写，单价由07表转来2）金额＝工料机各项的单价×定额×数量3）其他直接费按相应项目的直接工程费或人工费与机械使用费之和×规定费率计算。

4）规费按相应项目的人工费×规定费率计算；企业管理费按相应项目的直接费×规定费率计算5）利润按相应项目的（直接费＋间接费－规费）×利润率计算；税金按按相应项目的（直接费＋间接费＋利润）×税率率计算12．材料预算单价计算表（1）表格样式：材料预算单价计算表设项目名称：编 制 范 围： 第 页 共 页09表序号规格名称单位原价(元)运杂费原价运费合计(元)场外运输损耗采购及保管费预算单价(元)供应地点运输方式、比重及运距毛重系数或单位运杂费构成说明或计算式单位运费(元)费率%金额(元)费率%金额(元)123456789101112131415编制： 复核：（2）填表说明1）本表计算各种材料自供应地点活料场到工地的全部运杂费与材料原价及其他费用组成的材料预算单价2）运输方式按火车、汽车、船舶等及其所占比重分别填写3）毛重系数、场外运输损耗、采购与保管费按规定填写4）根据材料的供应地点、运输方式、运输单价、毛重系数等通过运杂费计算公式得出材料的单位运费。

5）材料原价与单位运费、场外运输损耗、材料的运输保管费组成材料预算单价13．自采材料料场价格计算表（1）表格样式：自采材料料场价格计算表设项目名称：编 制 范 围： 第 页 共 页10表序号定额号材料规格名称单位料场价格(元)人工（工日）间接费(元)（占人工费 ％）（）单价(元)（）单价(元)（）单价(元)定额金额定额金额定额金额定额金额1234567891011121314编制： 复核：（2）填表说明1）本表主要用于分析计算自采材料料场价格，应将选用的定额人工、材料、机械台班数量全部列出，包括相应的工料机单价2）材料规格用途相同而生产方式（如人工捶碎石、机械轧碎石）不同时，应分别计算单价，再以各种生产方式所占比重根据合计价格加权平均计算料场价格3）定额中机械台班有调整系数时，应在本表中计算14．机械台班单价计算表（1）表格样式：机械台班单价计算表设项目名称：编 制 范 围： 第 页 共 页11表序号定额号机械规格名称台班单价不变费用可变费用调整系数：人工(元/工日)汽油 (元/kg)……合计定额调整值定额金额定额金额定额金额12345678910111214编制： 复核：（2）填表说明1）本表应根据公路工程机械台班费用定额进行计算。

不变费用如有调整系数，应填入调整值；可变费用各栏填入定额数量2）人工、动力燃料的单价由09表转来15．辅助生产工、料、机械台班数量计算表（1）表格样式：辅助生产工、料、机械台班数量计算表设项目名称：编 制 范 围： 第 页 共 页12表序号规格名称单位人工(工日)编制： 复核：（2）填表说明1）本表各栏数据由10表统计而来2）为保证02表计算全面正确，必须先完成12表的数量，但完成12表又要以02表的一部分总数量为依据计算3）“（ ）”中填写除人工以外的其他材料、机械，是09、10、11表中相应定额所必须的附： 参考资料1） 交通部定额站 公路工程预算定额[M] 北京 人民交通出版社，20072） 交通部定额站 公路工程概算定额[M] 北京 人民交通出版社，20073） 交通部定额站 公路工程基本建设项目概预算编制办法[M] 北京 人民交通出版社，20074） 交通部定额站 公路工程机械台班费用定额[M] 北京 人民交通出版社，20075） 王首绪 杨玉胜等 公路施工组织及概预算[M] 北京 人民交通出版社，20076） 邢凤歧 公路工程定额应用与概、预算编制示例[M] 北京 人民交通出版社，200814。
