电解电容参数设计

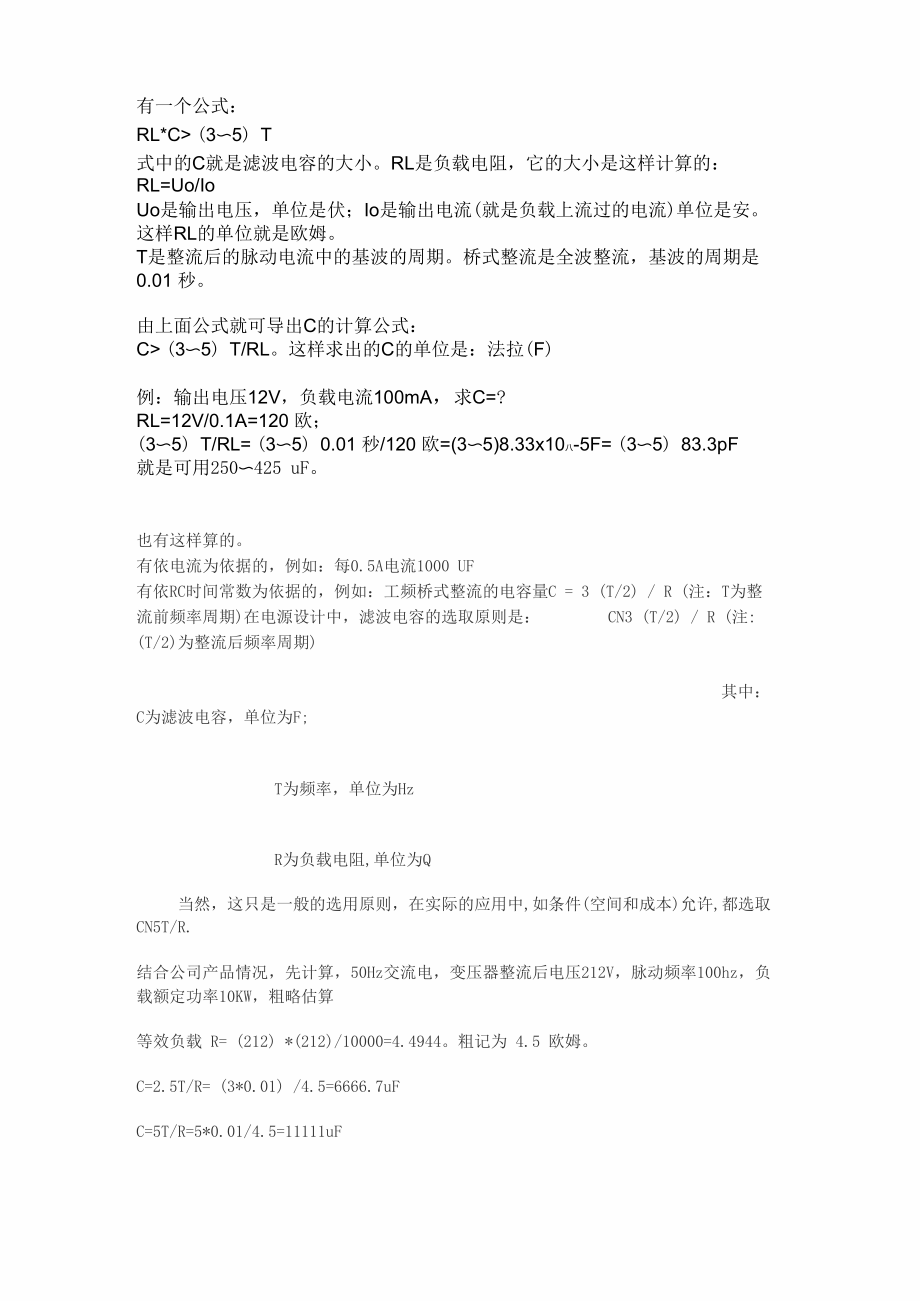

有一个公式：RL*C> (3〜5) T式中的C就是滤波电容的大小RL是负载电阻，它的大小是这样计算的：RL=Uo/IoUo是输出电压，单位是伏；Io是输出电流(就是负载上流过的电流)单位是安 这样RL的单位就是欧姆T是整流后的脉动电流中的基波的周期桥式整流是全波整流，基波的周期是0.01 秒由上面公式就可导出C的计算公式：C> (3〜5) T/RL这样求出的C的单位是：法拉(F)例：输出电压12V，负载电流100mA，求C=?RL=12V/0.1A=120 欧；(3〜5) T/RL= (3〜5) 0.01 秒/120 欧=(3〜5)8.33x10八-5F= (3〜5) 83.3pF就是可用250〜425 uF也有这样算的有依电流为依据的，例如：每0.5A电流1000 UF有依RC时间常数为依据的，例如：工频桥式整流的电容量C = 3 (T/2) / R (注：T为整流前频率周期)在电源设计中，滤波电容的选取原则是： CN3 (T/2) / R (注:(T/2)为整流后频率周期)其中：C为滤波电容，单位为F;T为频率，单位为HzR为负载电阻,单位为Q当然，这只是一般的选用原则，在实际的应用中,如条件(空间和成本)允许,都选取 CN5T/R.结合公司产品情况，先计算，50Hz交流电，变压器整流后电压212V，脉动频率100hz，负 载额定功率10KW，粗略估算等效负载 R= (212) *(212)/10000=4.4944。

粗记为 4.5 欧姆C=2.5T/R= (3*0.01) /4.5=6666.7uFC=5T/R=5*0.01/4.5=11111uF也就是在6666.7uF和llllluF之间，实际选型中用到的电容为4700uF，即并联4700uF的 电解电容2-3个，公司产品实际用到400VDC铝电解电容3个并联电解电容耐压值选择：220V整流后电压为220*1.414=311V在实际中，电网电压波动范围是正负10%所以 220V 整流后电压 22081.414*1.1=342v所以整流后电解电容耐压值要大于342V输入端电解电容容值的选择：先计算，50Hz交流电，整流后最小电压280V，脉动频率100hz，输出额定功率2.2KW，粗略 估算等效负载 R=（280）*（280）/2200=35.64粗记为 35.6 欧姆C=3T/R=（3*0.01）/35.6=842.67uFC=5T/R=5*0.01/35.6=1404.5uF可以选择450v 560uf的电解电容3个并联输出端电解电容容值选择：先计算，50Hz交流电，输出端电压110V，脉动频率100hz，输出额定功率2.2KW，粗略估算等效负载 R=（110）*（110）/2200=5.5。

粗记为 35.6 欧姆C=3T/R=（3*0.01）/5.5=5454.5uFC=5T/R=5*0.01/5.5=9090.9uF可以选择400v 4700uf的电解电容3个并联。
