城市CNG加气站可研报告(第二部分)

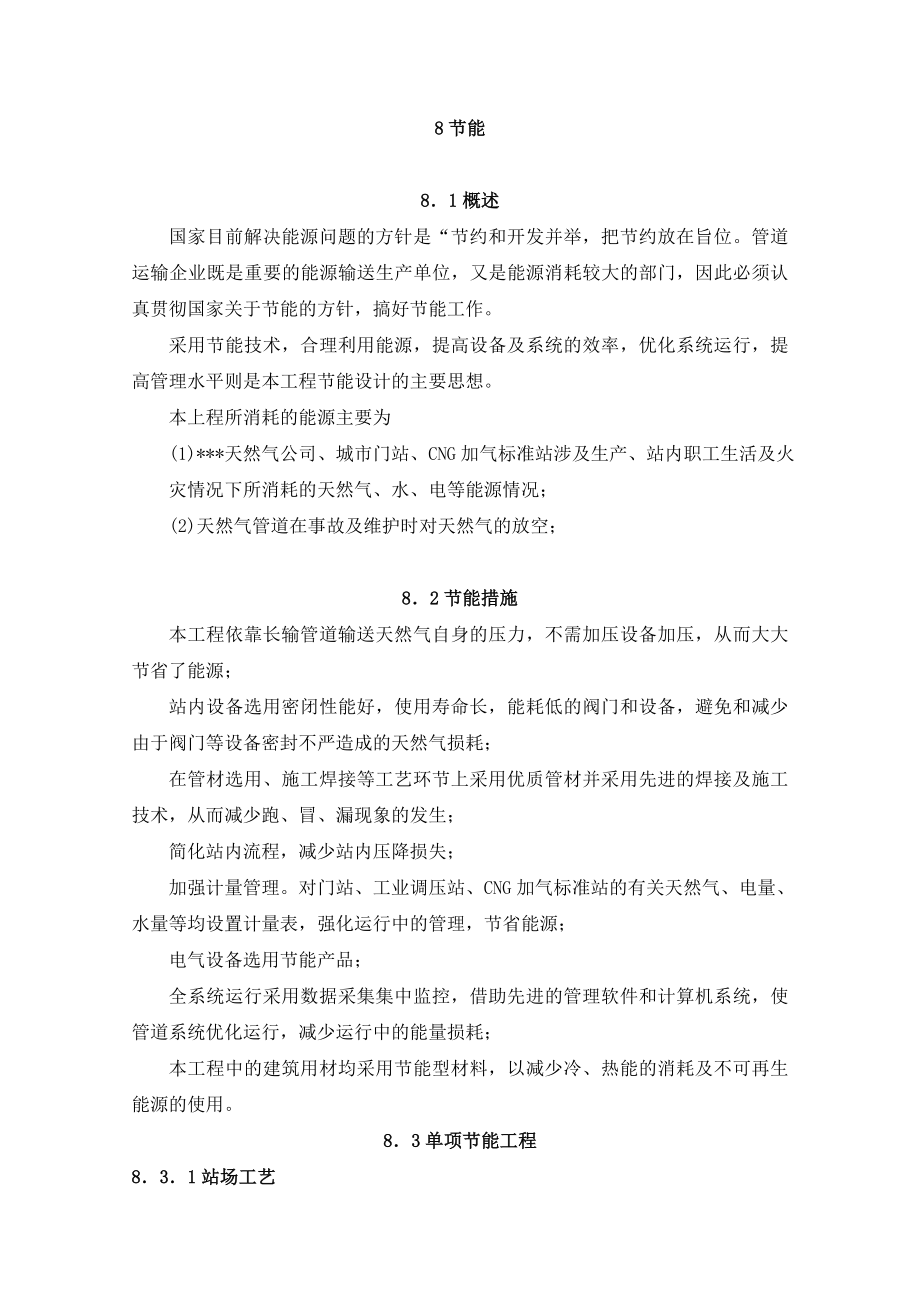

8节能8．1概述 国家目前解决能源问题的方针是“节约和开发并举，把节约放在旨位管道运输企业既是重要的能源输送生产单位，又是能源消耗较大的部门，因此必须认真贯彻国家关于节能的方针，搞好节能工作 采用节能技术，合理利用能源，提高设备及系统的效率，优化系统运行，提高管理水平则是本工程节能设计的主要思想 本上程所消耗的能源主要为 (1)***天然气公司、城市门站、CNG加气标准站涉及生产、站内职工生活及火灾情况下所消耗的天然气、水、电等能源情况； (2)天然气管道在事故及维护时对天然气的放空；8．2节能措施 本工程依靠长输管道输送天然气自身的压力，不需加压设备加压，从而大大节省了能源； 站内设备选用密闭性能好，使用寿命长，能耗低的阀门和设备，避免和减少由于阀门等设备密封不严造成的天然气损耗； 在管材选用、施工焊接等工艺环节上采用优质管材并采用先进的焊接及施工技术，从而减少跑、冒、漏现象的发生； 简化站内流程，减少站内压降损失； 加强计量管理对门站、工业调压站、CNG加气标准站的有关天然气、电量、水量等均设置计量表，强化运行中的管理，节省能源； 电气设备选用节能产品； 全系统运行采用数据采集集中监控，借助先进的管理软件和计算机系统，使管道系统优化运行，减少运行中的能量损耗； 本工程中的建筑用材均采用节能型材料，以减少冷、热能的消耗及不可再生能源的使用。

8．3单项节能工程8．3．1站场工艺 根据输送量，合理配置过滤设备，选用密封性能好，寿命长的阀门； 选用高效、节能压缩机8．3．2给排水 合理选用管材及设备，严格按照国家的要求选用节能型产品，减少能源浪费8．3．3电气 (1)在设备选型上尽量选用低能耗的节能产品； (2)在满足建筑照明及道路照明照度要求的前提下，尽量减少灯具的设置，同时应选用节能型灯具；8．3．4总图 (1)合理布局，使建筑物在满足规定的照度前提下充分利用自然采光，减少电能的消耗 (2)在道路的设计上尽量减少沥青路面及实砖路面的面积，增加绿化面积，以减少材料的消耗，即达到节能的目的，又美化了环境8．3．5建筑 在房间布局上将不经常使用或虽经常使用，但对房间的环境质量要求不高这类功能的房间尽量布置在首层或顶层，即迎风面侧，以减少该类房问用能的需求 在建筑材料选择上选择国家规定的节能型新材料，减少建筑物的能耗达到国家规定的建筑能耗指标9职业安全卫生9．1 总则 工程本着全面规划、合理布局、预防为主、安全生产、与主体工程同时设计，同时施工，同时投产的“三同时”的原则，采用合理的工艺，选用可靠的设备和材料，采取可靠的施工方法，完善施工队伍管理；并对工程中的有害、危害因素采取有效的控制措施，使该工程的施工、运行安全生产；严格执行国家及地方有关安全卫生的标准、规定和规范；采取以防为主，防治结合的原则。

采用安全、不易泄漏、低噪声的工艺流程和设备，改善工人操作环境和劳动强度9．2职业危害因素 天然气发生爆炸、燃烧会危及职工及附近居民的安全 站场设备运行中的噪声过大会导致听力或其它生理损害 放空天然气、可能带出的粉尘等可能对人体产生危害 职工在生产和维修期间町能发生的一些事故性危害，例如天然气人量泄漏导致中毒或窒息，有害或有刺激性气体的危害等9．3防范措施9．3．1预防火灾和防爆 在门站对来气质量定期进行检测，保证管道不因天然气含水、C02和H2S超标而发生腐蚀破坏 为了防止泄漏引起爆炸、燃烧，在可能聚集天然气的位置如CNG加气标准站设可燃气体检测仪，防患于未然公司和门站及CNG加气标准站总图布置按设计规范进行，保持各区的消防间距，设有事故情况下的消防通道和疏散口站场按防爆范围的规定采用防爆电器，采取防雷和防静电火花措施，避免可能泄漏的天然气遇火花而产生爆炸输气管道在城市规划控制区内，管道设计安全系数不小于规范值要求，有足够的强度储备及刚性保证管道安全同时管网全线设有线路截断阀室，以减少管道发生事故时天然气的泄漏量和引发次生灾害选用质量可靠的管材和工艺设备，严格控制施工安装质量。

公司建筑采用室内外消火栓进行火灾保护9．3．2防噪声保护 选用低噪声的设备总图布置时将噪声源与值班室保持适当的距离，减少噪声源对人体的影响配置人员防护设备，减少噪声危害对经常在噪声区工作的人员做好保护措施并定期进行听力检查和医疗保护 9．3．3粉尘危害的防治设计中尽量采用减少天然气放空的工艺流程，并对排放物进行处理的措施，以减小粉尘对人体可能造成的危害9．3．4其它加强施工程HSE管理，防止各类工伤事故的发生和预防地方性疾病和传染病建立严格的操作规程和制度，经常向职工进行安全和健康防护教育，定期进行体检，各类站场配备适当的现场急救设备和药品建立各种事故状态下的应急预案，控制、减少事故损失10环境保护10．1设计原则 在设计中全面、认真贯彻“全面规划、合理布局、保护环境、造福人民”的方针，本着“同步规划，协调发展”、“同时设计，同时施工，同时投产”和“预防为主，防治结合，综合治理”的原则，采取先进的工艺，选用可靠的设备和材料，完善职T队伍管理，提高运营效率，尽量减少污染物排放，并对排放的污染物进行有效的处理以使建设项目所在地的大气、水体等自然与生态环境免受侵害在发展生产的同时，保护好人类赖以生存的环境。

10．2工程对环境可能造成的影响管道施工对地形、地貌、生态环境以及城市建设可能造成一定影响事故状态下管内天然气的泄漏对大气环境可能导致污染工艺站场主要设备运行时产生的噪声对环境的影响公司和门站及CNG加气站运行期问的生活污水和放空天然气对环境的影响10．3环保措施 工程本身就是一个环保项目，它的实施将有效地改变城市能源结构，清洁能源使用比例人幅上升，改善环境质量，提高人民生活水平为了最大限度减少本工程建设对环境的影响，工程设计着重从如下几个方面加以考虑： 管线路由及站场位置的选择严格服从城市规划要求，充分重视对环境的保护，施工结束后，按城市总体规划要求应妥善恢复原状，做好水土保持工作 工程设计和设备选择应充分考虑减少泄漏，防止噪声 工程设计将执行防治污染及其它公害的设施与主体工程同时设计、同时施工、同时投产的“三同时”制度，严格控制污物的排放量排放物必须进行处理，达到国家相关排放标准 工程设计采取有效的安全措施(如安全阀、调压阀等)最大限度减少天然气放空量，城市管线按一定距离设置截断阀，以减少事故状态下对环境产生的危害设备检修排污粉尘排至污水池，经沉淀后沉渣清理深埋。

公司和工艺站场尽量绿化，绿化率不低于10％，绿化设计综合考虑噪声隔绝和有害气体吸收功能 将工程的功能性和美观性高度统一，在经济实用的前提下，使本工程不仅成为一项重要的市政基础设施，更将成为一道靓丽的城市景观，增加环境美 加强施工管理，最大限度减轻施工噪声、施工垃圾和施工扬尘对周边环境的影响10．4环境影响初步评价结论 综上所述，本项目在施工和运行期问没有太多的污染物排放，采取一定措施后，基本对环境无太大的影响而且该项目本身既是能源项目，又是环保项目为***提供干净优质的能源，将大大改善该地区燃料结构，有效地改善大气环境质量，其环境效益是很大的，所以说该项目是可行的11组织机构设置及人员编制11．1组织机构设置及其职能 为保证***城市门站、调压站及城区输配气管网的安全、可靠的运行，拟成立集生产、调度、运营、维护为一体的综合管理机构—***天然气公司，公司负责对城市门站、城区调压站、CNG加气站及输配气管网进行管理 天然气公司是公司的最高管理机构，对公司所属各机构进行生产、行政、计划、财务、人事、物质、设备、技术、安全等方面的全面管理与监督天然气公司下属有：技术部(调度中心)、市场开发部、工程部、天然气门站、CNG加气站等职能部门，并下设分支机构，天然气公司组织机构设置见图11一l。

门站： 负责接收上游来气，对天然气进出站压力、流量、温度等参数进行24小时监控，保证系统的正常运行同时也负责站内设备的操作及小型维修 技术部(调度中心)： 制定生产和输配的调度计划指挥和平衡燃气系统的生产、输配和供应，实时掌握仝系统运行状态、参数；提高系统的经济效益和社会效益，调度中心设有SCADA系统，对全系统的运行工况，如储气罐的压力和温度，管网的压力流量等实时监测、测控、屏幕显示、信息储存以及随时可以打印所需要的各种数据负责对城市门站、城区调压站、输配气管网的主要监测点进行监控 工程部： 负责市区燃气管道巡线、以及管线和附件、调压设施(民用调压站、工业调压器、中低压调压器等)的一般性维护，同时还负责对门站、调压站、输配管网、用户等一般突发性事故进行抢修和处理，以保证在最短的时问内把损失降低到最小，大中型的维修依托社会相关技术力量进行；负责庭院管网及户内燃气系统的设计及施工任务市场开发部：负责对新用户的市场开发及策划；负责IC卡售气、燃气表、灶具的销售及安装，并接受用户的技术咨询及售后服务等；负责燃气表及灶具维修；市场处负责发展新用户营业所可在当地段购买或租用办公场所，本设计按2处营业所考虑，其中处设在天然气公司，另处设在宿豫区。

CNG加气标准站： 负责对CNG车辆售气作业及站内设施日常管理工作天然气公司组织机构图见图11．1-1图11．1-1 天然气公司组织机构图11．2人员编制 根据建设部颁发的《城市建设各行业编制定员试行标准》，参照同行业实际水平，结合***天然气公司的特点，对各机构及人员进行设置，具体人员编制见表11．2-1表11．2-1 天然气公司人员编制管理机构人员设置人数备注公司领导5财务(含财务总监)4公司机关公司办公室(含主任及办事员)3司机4技术部调度控制中心(含技术总监)8设计所5营业所(共2处)10市场开发部维修站(负责燃气表及灶具的维修)4市场处(发展新用户)4工程部管线所(负责管道巡线及一般性维护、检修、管道抢修)10工程队(负责管网改、扩建、小区气化的管理)12小 计69门 站运行管理7CNG加气站(包括民用调压站)站长12座加气站共计12x2=24人财务3操作工6维修工2小 计12合 计10011．3车辆及维修、抢修设备配备 天然气公司配备1辆轿车、l辆面包车及2辆皮卡车另外，工程部配备可随身携带的可燃气体检测报警器等仪表设备，并配备全自动电熔焊机、刮刀、卡具、对接焊机、切刀及小型吊装设备等管网维护、抢修机具。

12.项目施工计划**城市发展现状及规划，结合西气东输冀宁联络线的建设计划，拟定一期项目实施计划如表12-1所示序号时间任务2005年2006年123456789011121234567891011121项目前期工作2项目审批立项3现场勘测定线、调研4初步设计5初步设计审查及修改6编制设备技术规格书7设备订货8工程测量、详勘9工程施工图设计10施工准备11管线施工12站场施工13SCADA系统14调度控制中心施工15系统调试投产准备16通气投产13.投资估算和资金筹措***城市燃气工程分二期建设：一期工程2005～2007年分三年建设，供气范围主要是***一环路内的城区、工业和CNG汽车用户，并且为二期工程预留接口；二期工程2011年建设，供气范围扩大至二环以内的区域及一些新建工业园区等 天然气气源来自“西气东输冀宁联络线”的**分输站本工程的主要供气对象为城市居民、公共建筑、CNG汽车及部分主要工业用户 ***城市燃气输配系统由城市门站、次高压管线、中压输配管网、调压站、CNG加气站等组成主要工程量表如下：项目名称门站调压站次高压管线城市管网CNG加气站一期1319.8km101.97kml二期建球罐2座1229.27km113．1投资估算13．1．1编制依据 (1)中石油天然气管道燃气投资有限公司《中石油天然气管道燃气项目**城市燃气工程可行性研究设计委托书》； (2)中石油天然气管道工程有限公司《***燃气工程可行性研究报告》燃-4005。

13．1．2有关定额及指标 (1)石油计字[2001]305号《中国石油天然气股份有限公司石油建设安装工程概算指标》； (2)中国石油天然气总公司(95)中油基字第79号“关于印发《石油建设安装工程费用定额》、 《石油建设工程其他费用规定》、 《石油建设工程概(预)算编制办法》、 《石油建设引进工程概算编制办法》的通知” (3)石油计字[2003]7l号关于印发《中国石油天然气股份有限公司石油 建设工程其他费用补充规定》的通知； (4)有关部门提供相关资料及其他指标13．1．3设备、材料价格 设备、材料价格按厂家最新报价计算，其中次高压线路管材价格：L245螺旋焊缝钢管为6000元／t、无缝钢管为5500元／t13．1．4其他 (1)．基本预备费按12％计取； (2)本估算为2005年2月份价格水平13．1．5投资估算结果 本工程建设投资20059万元，建设期贷款利息175万元，流动资金5096万元，工程总投资25330万元，投资估算结果见13．1-1详绌计算结果见附表-1表13．1-1 投资估算表(单位：万元)序号 项目名称 一期 二期 合计l第一部分工程费86966881155772第二部分其他费用151881423323第三部分预备费12259232148工程建设投资合计114418618200594建设期贷款利息17501755流动资金230927875096工程建设总投资合计13925114052533013．2．资金筹措13．2．1．资金筹措渠道 (1)固定资产投资 木工程建设投资白有资金为30％，70％向银行借款解决。

年借款利率为6．26％ (2)流动资金本工程流动资金30％为自有，70％为银行借款，年借款利率为5．76％13.2.2资金使用计划工程建设分两期建设，一期工程为2005年～2007年，投入资金比例2005年为70%、2006年为20%、2007年为10%；二期工程为2011年，当年投入资金100%14．财务评价14．1编制依据 本工程财务评价是根据国家计委和建设部颁发的《建设项目经济评价方法与参数》 (1993)和中国石油天然气股份有限公司《建设项目经济评价方法与参数》(勘探开发管道)石油计宁[2001]168号以及中国石油天然气股份有限公司《建设项目经济评价参数》石油计字[2004]86号，并结合本工程的特点编制的14．2基础数据(1)生产服务年期：20年；(2)基准收益率：12％； (3)工资：每人每月2500元；(4)设计定员：100人；(5)无形资产摊销年限10年，递延资产摊销年限5年；(6)折旧率5％；(7)修理费率2％；(8)输气损耗l％；(9)增值税率13％；(10)城市维护建设税为营业税的7％；(11)教育费附加为营业税的3％；(12)所得税率：33％；(13)进门站气价1．4元／Nm3；(14)电费：0．5元／kw．h；(15)年输气量见表14．2一l。

表14．2-1 逐年输气量(单位：104Nm3／a)年限民用公建工业CNG其他总量20061704362004553617229200733985102009106071214120084641161020010506231245320095891471020011906381276420107131791410013308591718120118792201410013728721744320121045216141001414885177062013121130315700145698319652201413773441570014989961991520151543386157001540100920178201617094271570015821117223352017187546915700162411302259820182041510157001666114322860201922075521570017081156231232020～2025237059315700175011692338214．3成本及费用估算 在生产期内年平均运营成本为29383万元，年平均总成本费用为30433万元。

详见附表一2) 14．4运营收入 本公司售气价格按项目内部收益率12．46％测算的，售气价格为1．76元／m3，以此为基础计算}}{该项目年均运营收入为34132万元 (详见附表一3)14．5营运税金及附加由损益表计算出年均的运营税金及附加为794万元 (详见附表一3)14．6盈利能力分析 本项目年均税前利润为2904万元，税后财务内收益率12．46％，投资利润率7．68％，投资利税率10．82％，投资回收期11．45年，借款偿还期7.14年14．7不确定性分析14．7．1敏感性分析 销售气量、投资、运营成本、收费等四个因素的变化对本项目(所得税后)全部投资财务内部收益率影响的敏感性分析结果见表13．7—1表14．7—1 敏感性分析变化率IRR 变化因素-20％-10％基本方案+10％+20％销售量变化8.8010.6712.4413.5115.12投资变化15.0013.2912.4410.96lO.0l运营成本变化13.1l12.6912.4411.6310.96收费标准变化8.7510.6412.4413.5315.16根据敏感性分析表绘制出敏感性分析见图14．7-1所示。

14．7-1 敏感性分析图由分析表和分析图可以看出本项目的售气收费标准、销售量的变化最敏感，其次是投资、运营费用的变化14.7.2盈亏平衡分析以平均年销售气量能力测算的盈亏平衡点盈亏平衡点BEP= 年固定成本×100% 气能力利用率) 售气收入—年可变成本-年售气税金及附加 =51.13% 根据公式计算得出：当销售量达到9919×104m3a／a时，企业可以保本，由此可见本项目具有一定抗风险能力14．8财务评价结论14．8．1．主要财务评价指标汇总 主要财务评价指标汇总见表14．8—1表14．8一l 主要财务评价指标汇总(税后)序号 项目名称 1年平均收入(万元) 34132 2年平均运营成本(万元) 29383 3年平均总成本(万元) 30433 4年平均投资利润率(％) 7.68 5年平均投资利税率(％) 10.82 6借款偿还期(年) 7.14 7投资回收期(年) 11.45 8销售气价格(元／m3) 1.76 9财务内部收益率(％) 12.46注：指标为税后结果。

14．8．2综述 综上所述，全部投资税后财务内部收益率为12．46％时，测出综合平均售气价格1．76元／m3，全部投资回收期11．45年，全部借款偿还期7．14年，销售量达到9915×104m3／a时，企业可以盈亏平衡，本项目经济上是可行的14．8．3几点说明 (1)受国际铁矿石大幅涨价的影响，国内钢材价格也将随之涨价，本投资估算尚未考虑这一因素： (2)随着天然气下游市场的培育与发展，天然气逐渐被市场所接受，天然气销售量增长很快本项目的销售气量仅为2．34×108m3／a，但两气东输或陕京二线能否完全满足本项目的用气确实存在着不小的风险，如果不满足这样将使项目的经济效益受到影响； (3)***的销售气价1．76元／m3是否具有市场竞争还需进一步落实15．问题与建议 (1)尽快与上游输气公刮签订用气协议，为本工程下一步工作的开展打下 坚实的基础： (2)应与大型工业用户签订供气协议，进一步落实气量； (3)落实市政给水管网的供水压力、流量是否满足要求，并签订必要的用水协议； (4)租用公网数字数据电路需要业主向电信部门提出申请，并签定必要的协议书，尽快落实此项工作； (5)各站外电源的供电方案方案应与地方电业部门签定供电协议，以便开展下一步工作；门站、天然气公司及CNG加气站的电源均按一路lOkV市电线路T接考虑，未包括专线间隔费用。

(6)门站、调压站和天然气公司的外电源本设计不包括，仅考虑站内的供电设计，故外电源工程量不包括在本设计工程量范围内； (7)城市门站、调压站、CNG加气站位置及管线路由应尽快征求城市规划部门意见 (8)城市门站配套系统中水、热、电源依托分输站的问题也需进一步落实。
