0501SMT实习总结

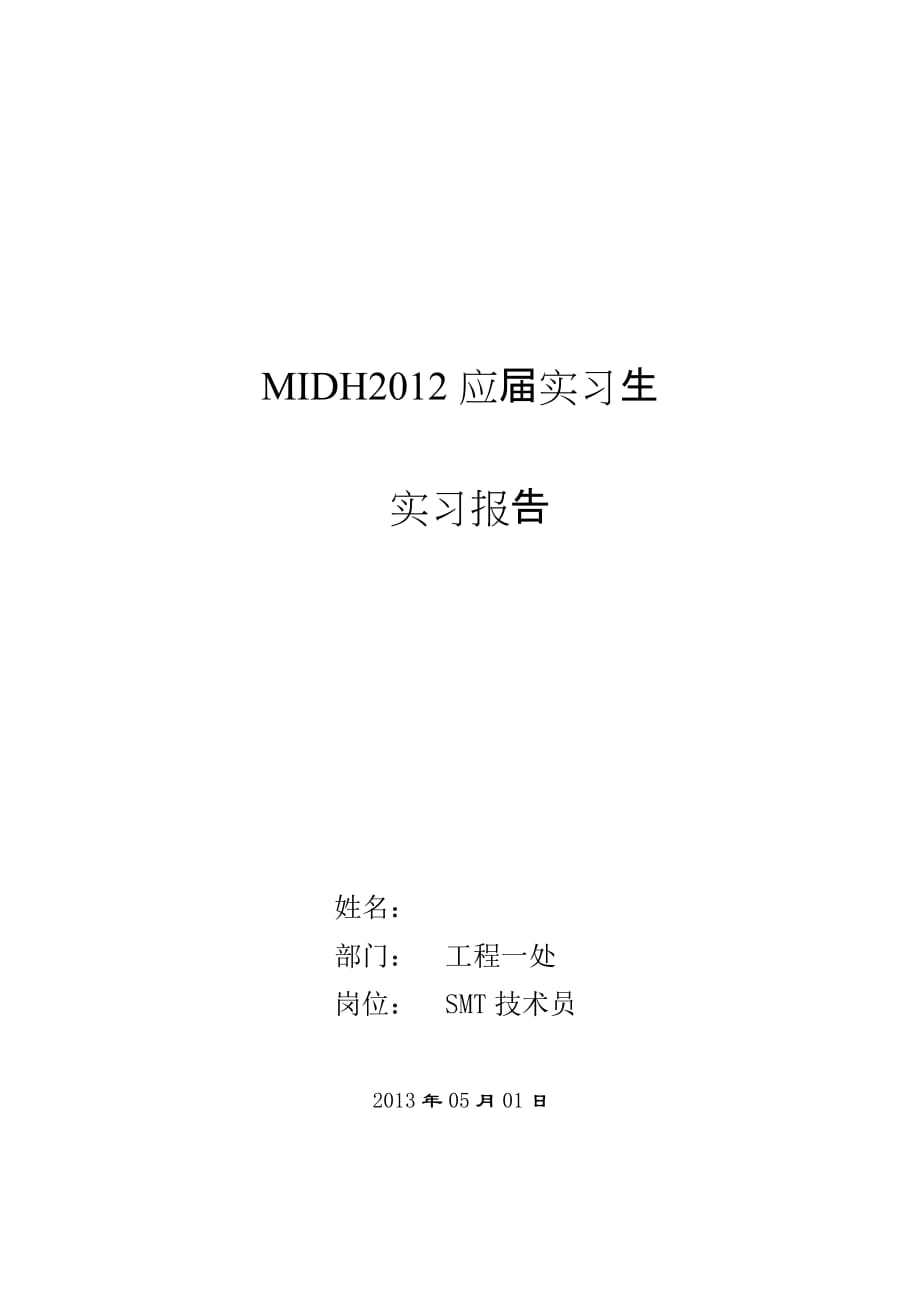

MIDH2012应届实习生 实习报告 姓名： 部门： 工程一处 岗位： SMT技术员 2013年05月01日 目 录目录 1实习总结 1一、 实习内容 21、走进联想 2二、 认识SMT 31、SMT简介 32、SMT常识 33、SMT技术员职责 34、SMT工艺流程 35、SMT生产中常见问题 4三、实习所遇 4四、实习心得体会 5实习总结 SMT技术员 2013.05.01从2013年03月01日到2013年04月27日，我在有限公司进行毕业实习。

成立于2002年，总部设在中国福建厦门，是一家集移动终端研发、制造、售后等于一体、坚持以自主研发为核心、致力于为消费者提供全方位移动通讯和信息服务的国内领先企业公司现有12条生产线，年产量超过1500万台现在手机市场份额国内第一全球前五，这充分可以看出联想对移动互联及家庭数字终端的重视和努力参加的实习培训的经历不仅丰富多彩而且对我个人也有着非常积极的意义此次实习的目的主要是：1、熟悉联想的文化和价值观、相关资源等，迅速转化角色与心态，提升职业素养2、学会处理工作中可能遇到的沟通问题和工作方法问题3、做好工作总结和汇报，及时发现和解决实习中遇到的问题4、了解联想手机生产流程和工艺要求，常见的生产异常与处理流程，产品品质保障的实现5、熟记岗位职责，明确岗位工作、标准以及考核机制6、掌握重要设备的使用方法，提升工作能力1、 实习内容1、2、 认识SMT 1、SMT简介SMT是实现电子系统微型化和集成化的关键SMT(Surface Mounting Technology)的中文名字叫做表面安装技术，相对于传统的通孔安装技术（Through Hole Technology,简称THT)它使电子产品体积缩小，重量变轻，功能增强，可靠性提高，推动信息产业的高速发展。

相信在未来SMT技术必将取代THT技术成为电子安装的主流技术 2、SMT常识 （1）进入SMT车间之前应该做好防静电措施，防止对产品设备造成损失例如穿好防静电衣和鞋，戴好防静电帽和手腕等 （2）车间规定的温度为253℃，湿度为55%15% （3）锡膏储存于冰箱中取用原则为先进先出取用锡膏时，需先回温4小时，人工搅拌3分钟方可使用 3、SMT技术员职责 SMT是手机等电子产品制造三大步的第一步，也是最重要的一步SMT产线好比企业的生命线，作为联想MIDH的SMT技术员，其就是联想MIDH生命线的守护者，主要职责是在SMT车间产线上，负责生产程序的编写与调试、新品的辅料制作、生产设备的日常保养，机台故障和品质异常的分析处理、生产中抛料等生产控制、生产数据核对保存等 4、SMT工艺流程一条完整的SMT生产线，丝印，贴片，回流焊是必不可少的，但是检测设备是很有必要添加的，尤其是SPI，因为据统计SMT约70%的不良是由丝印造成的，因此早检测可以将成本损耗降到最低联想MIDH的SMT产线生产流程如下图所示：流程介绍：贴板号：即在将要投产的PCB板固定位置贴上一个唯一编号，包括机型等信息，通过数据库保存生产信息，其主要作用是便于日后生产追踪。

锡膏印刷：通过锡膏印刷机将锡膏转移到PCB焊盘上其整个工作流程大致分3步：定位、填充、转移定位是是PCB上Mark点与钢网Mark点对准，防止丝印出现偏移不良填充就是通过刮刀设置时锡膏将钢网孔填满锡膏，转移就是使钢网模具内的锡膏尽可能多的转移到PCB焊盘上 SPI：锡膏印刷检测仪可以全自动的非接触式、通过光学测量技术手段对PCB板印刷后的焊锡膏进行3D检测，通过对锡膏印刷部分的体积、面积、高度、位置、缺失、破损等对锡膏印刷质量进行评测是一种质量过程控制的手段其通常在锡膏印刷机之后进行检测而不选择在贴片之后是因为：若有不良可以及时发现，减小元件损耗，便于及时修理，防止贴装后SPI无法检测元件贴装，其作用是将表面组装元器件准确安装到PCB的固定位置上所用设备为贴片机，位于SMT生产线中SPI的后面，其工作原理为元件供料器、基板(PCB)固定在工作台上，贴片头在送料器与基板之间来回移动，通过光学照相机确定元件，然后将元件从送料器取出，经过对元件位置与方向的调整，然后贴放于基板上，从而实现高速、高精度地全自动地贴放元器件贴装应按照先贴小元件，再贴大元件的顺序AOI：自动光学检测机不同的AOI在软硬件设计上各有特点，但目前来讲，采用图像识别检验法的设备比较多，主要通过判断灰阶和颜色来判断焊点的优良。

其主要作用是在炉前可以检测贴装元件是否有错件、缺件、多件、极性反等，炉后则主要检测时候存在沾锡、虚焊、连焊、桥连等焊接不良AOI设备有三个不可缺少的部分：检测部、维修显示部、数据统计部检测部主要负责检测，传递不良数据；维修显示区就要是将不良点通过液晶屏显示出来帮助人员查找不良和判定；数据统计则是主要负责数据的反查和统计AOI光学检验，原理是机器通过摄像头自动扫描PCB，采集图像，测试的焊点与数据库中的合格的参数进行比较，经过图像处理，检查出PCB上缺陷，并通过显示器或自动标志把缺陷显示/标示出来，供维修人员修整回流焊接：其作用是将焊膏融化，使表面组装元器件与PCB板牢固焊接在一起所用设备为回流焊炉，位于SMT生产线中贴片机的后面，对于温度要求相当严格，需要实时进行温度量测优点：焊膏定量分配，精度高、受焊次数少、不易混入杂质且用量少、焊点缺陷少焊接通道分为4个区域:（1） 预热区：焊膏内的部分挥发性溶剂被蒸发，并降低对元器件的热冲击2） 恒温区：该区域内助焊剂挥发3）回焊区：锡膏中的金属颗粒融化，在液态表面张力的作用下形成焊点表面若峰值温度过高或回焊时间过长，可能导致焊点变暗，助焊剂残留物炭化。

若温度太低或回焊时间太短，可能会使焊料的润湿性变差而不能形成高质量的焊点，从而形成虚焊4） 冷却区：降低PCB表面温度冷却速率不可太快，否则会造成元器件受损，焊点开裂；若冷却速率太慢，可能会形成较大的晶粒结构，使焊点强度变差 分板：使用分板机将以拼板形式生产的小板切割分离 5、SMT生产中常见问题丝印常见问题：漏印，可能的原因有（1）钢网未开孔 （2）钢网堵塞 （3)PCB板自身问题偏移，可能的原因有（1）Mark点识别错误 （2）相机被污染 （3）钢网变形贴装常见问题：元件吸取错误，可能的原因有（1）真空压强不足（2）吸嘴磨损、变形（3）供料器影响（4）吸取高度影响（5）原料问题元件识别错误，主要原因有（1）元件厚度错误（2）元件视觉检查错误丢件，即元件在贴片位置丢失，主要原因有（1）元件厚度设置错误（2）PCB板厚度设置错误（3）PCB自身原因回流焊常见问题：虚焊、连焊，可能的原因有 (1)回流区炉温不准确 （2）元件垫高 （3）丝印多锡或者贴装元件对锡膏挤压立碑、侧立，可能的原因有 （1）元件贴装不良 （2）炉温不均匀检测设备问题：漏检，这是评价检测设备的主要指标之一，若非编程问题则问题主要由机器制造商问题造成，无法避免。

三、实习所遇认真作好每一件小事将是我们保证工作完成质量的重要保证在实习中，我一开始认为基础性的工作只要会做就行，无须十分严肃对待，直到车间里面发生的一件事情让我改变了这种看法按时清理废料箱，这应该是整个车间里面最简单的工作了，就是这样简单的工作结果在贴片某线出现了问题由于在线物料员为按要求清理废料箱，导致废料箱中废纸带过多进入到机台内底部，致使机台异常报警停止生产而在线无聊员又因为疏忽未及时发现异常，从异常出现到找到技术员过来处理异常前后共停产近十分钟十分钟也许对我们来说不算什么，但是对于公司来说，十分钟意味着生产计划无法按时完成，后续的生产安排都会因此受到影响，甚至需要重新排产，直接造成几万的产值损失因此，这就要求我们在日常生活中改变很严谨的态度，努力做好每一个细节否则自己在工作中的一次次失误不仅会深深地刺痛我内心深处的每一根神经，也会给公司带来副作用因此我们每时每刻都要严格地要求自己，努力把日常工作作好，作到尽善尽美、精益求精，让自己在工作实践中不断完善自己的知识结构，提高自身的工作水平专注是成功的秘诀，是做事的方法专注就能够掌握事情的重点，忽略其他令人分心之事；专注做事的人知道自己现在做什么，也明白自己的梦想，因此会尽量避开歧途和不重要的支线，以免妨碍主要目标的进展。

只有专注，只有内在心灵的焦点集中在特定目标上，你才能超越别人这一点我从西门子Demo线轨道工程师身上体会的非常深西门子demo线迟迟不能投入生产，其中主要原因就是轨道问题由于自己专业的关系，对轨道移载机有一定的了解，知道他的工作原理，于是就跟后来派过来的调试轨道的工程师交谈从交谈中得知，他91年出生，比我还小一岁，在学校有很好的成绩，进入公司之后他只专注做轨道方面的生产和调试，几年如一日充满着对轨道的热情，终于有了他今天月薪过万的薪资待遇他告诉我，了解轨道移栽机等传送设备的工作原理是十分简单的，真正有难度的是如何把轨道精确度做高对任何事的认识绝不要只停留在表面，或者对其只是略有了解就感到满足，再简单地事情里面也一定会蕴藏着丰富的内容在广阔的认识层面上一定要给自己找一个自己愿意为之付出的目标并一直专注之中，这就是他的成功秘笈这件事深深地触动了我，也许成功没有百分百的方法，但是专注一定是通向成功的结晶，广而不专很难做出一番成绩，只有脚踏实地，专注一个目标，成功才会亲睐我们四、实习心得体会光阴似箭，一晃2个月的实习生活已经过去了，在2个月的实习过程中，我有着许多的收获和欢乐，但也有苦涩和教训，这些成功的经验将激励我在以后的人生之路上取得更大成绩，失败的经历将使努力去改变自己不完美的地方，让自己在以后的日子作的更好，这一切将成为我生命中最宝贵的财富之一。

我的实习通过提前的资料接触和大量的理论与实践结合使我快速的熟悉了公司的各种机型，了解了自己的岗位要求，学会了日常生产中的机器生产操作，熟悉了自己的工作重心，为自己以后的顺利入职打下了良好的基础这一点让我深刻地体会到做任何事情都必须早准备、多学习、勤动手、多努力，学以致用才是最重要的 而且从实习中我还认识了到实践的重要性实践中蕴涵着无穷无尽的知识，这些知识需要我们在实践去发现、去总结在实习单位中有许多同事，他们没有受过正规的大学教育，但是他们仍然作出了良好的业绩，在公司占据了一席之地，为公司和个人都带来了良好的效益这一切证明了实践出真知，实践是认识发展的动力和源泉这段艰难的经历将激励我在以后的日子更加努力的付出，因为只有付出才有可能获得成功我原本是一个挺内向的人，不是很善于和不熟悉的人交流沟通，这种生活习惯也许在学校中不会产生太多的负面影响，但是在公司中，各种工作需要大家团结协作来完成，任何人单打独斗都很难把工作作好，这使我初到单位很不适应这种整体化、系统化的工作环境，所以一开始我的工作做的很差，这使我充分认识到交流沟通的重要性，交流和沟通是解决困难、创造机遇的有效途径，也许我已经习惯了一个人独来独往的生活方式，用更多的自我思考代替相互交流，但是现代社会要求我们每个人要学会相互交流和深入沟通，交流沟通是一种智慧，是一种为人处事的生活方式，我会慢慢改变自己，让自己拥有交流的智慧，养成一种为人处事的良好生活方式，这一切不仅是个人发展的需要，也是时代和社会发展的趋势。

实习是每一个学生必须拥有的一段经历，它使我们在实践中了解社会，打开了视野，增长了见识，为我们以后进一步走向社会打下坚实的基础实习对于我们将要走入社会的学生来说是一次熟悉社会,了解社会，完成从学生到员工转变的好机会实习是我们了解社会的第一站,通过几个月的实践学习，我学到了学多在校园内无法学到的知识，这些宝贵的人生经历将激励我在以后的人生路上勇于实践，开拓创新，为人生的下一次辉煌奠定坚实的基础，成为我受益终生的宝贵财富最后，感谢夏老师和江老师在实习过程中对我的指导和帮助！我的大学爱情观目录：1、 大学概念2、 分析爱情健康观3、 爱情观要三思4、 大学需要对爱情要认识和理解5、 总结1、什么是大学爱情：大学是一个相对宽松，时间自由，自己支配的环境，也正因为这样，培植爱情之花最肥沃的土地大学生恋爱一直是大学校园的热门话题，恋爱和学业也就自然成为了大学生在校期间面对的两个主要问题恋爱关系处理得好、正确，健康，可以成为学习和事业的催化剂，使人学习努力、成绩上升；恋爱关系处理的不当，不健康，可能分散精力、浪费时间、情绪波动、成绩下降因此，大学生的恋爱观必须树立在健康之上，并且树立正确的恋爱观是十分有必要的。
