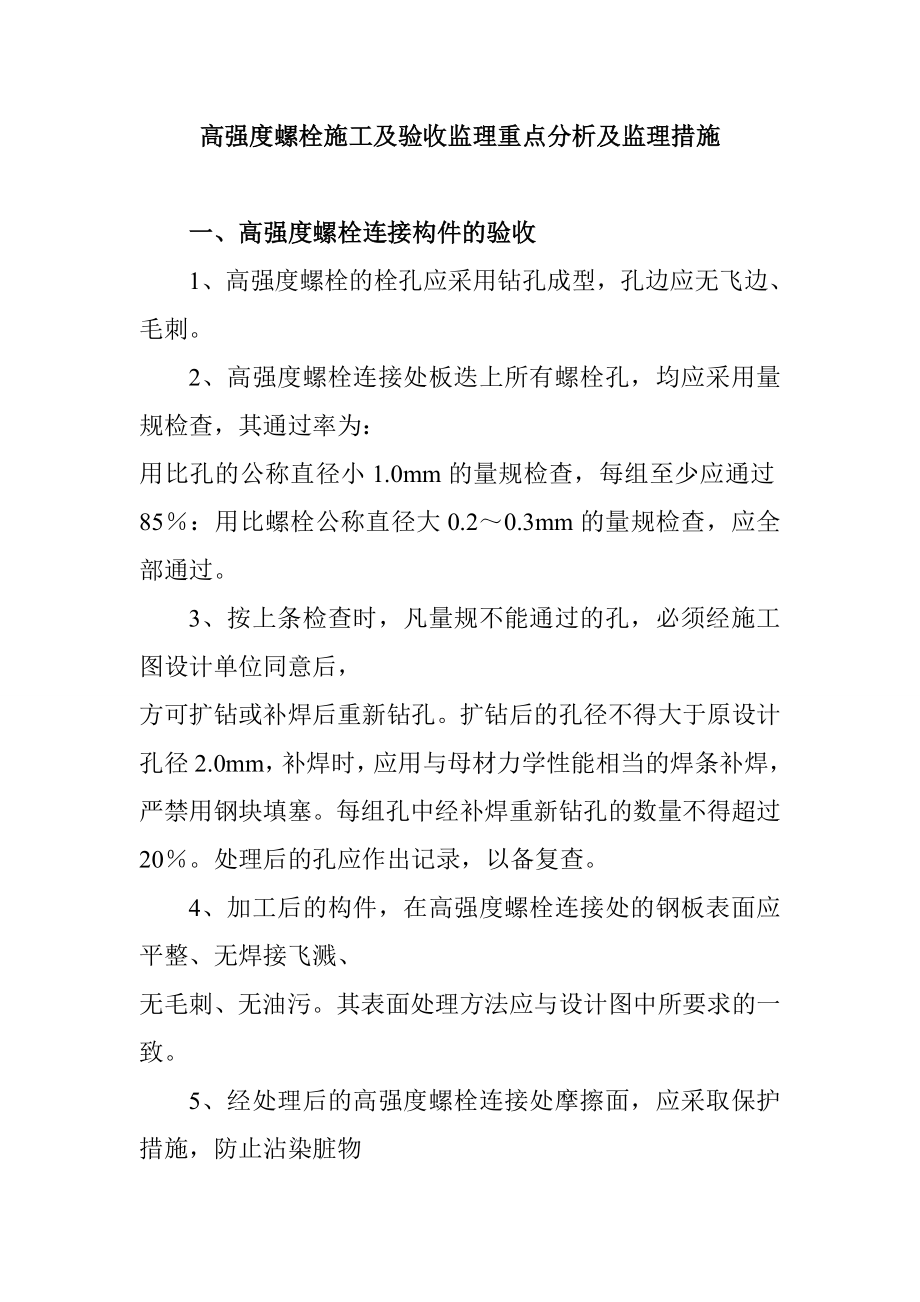

高强度螺栓施工及验收监理重点分析及监理措施

高强度螺栓施工及验收监理重点分析及监理措施一、高强度螺栓连接构件的验收1、高强度螺栓的栓孔应采用钻孔成型，孔边应无飞边、毛刺2、高强度螺栓连接处板迭上所有螺栓孔，均应采用量规检查，其通过率为：用比孔的公称直径小1.0mm的量规检查，每组至少应通过85％：用比螺栓公称直径大0.2～0.3mm的量规检查，应全部通过 3、按上条检查时，凡量规不能通过的孔，必须经施工图设计单位同意后，方可扩钻或补焊后重新钻孔扩钻后的孔径不得大于原设计孔径2.0mm，补焊时，应用与母材力学性能相当的焊条补焊，严禁用钢块填塞每组孔中经补焊重新钻孔的数量不得超过20％处理后的孔应作出记录，以备复查 4、加工后的构件，在高强度螺栓连接处的钢板表面应平整、无焊接飞溅、无毛刺、无油污其表面处理方法应与设计图中所要求的一致 5、经处理后的高强度螺栓连接处摩擦面，应采取保护措施，防止沾染脏物和油污严禁在高强度螺栓连接处摩擦面上作任何标记如有标记或其它污染，必须在摩擦面作处理后 6、经处理后高强度螺栓连接处摩擦面的抗滑移系数应符合设计要求 二、高强度螺栓连接副和摩擦面的抗滑移系数检验 1、高强度螺栓连接副应进行以下检验： （1）运到工地的大六角头高强度螺栓连接副应及时检验其螺栓楔负载、螺母保证载荷、螺母及垫圈硬度、连接副的扭矩系数平均值和标准偏差。

检验结果应符合《钢结构用高强度大六角头螺栓、大六角螺母、垫圈技术条件》(GBl231)规定，合格后方准使用 （2）运到工地的扭剪型高强度螺栓连接副应及时检验其螺栓楔负载、螺母保证载荷、螺母及垫圈硬度、连接副的紧固轴力平均值和变异系数检验结果应符合《钢结构用扭剪型高强度螺栓连接副技术条件》(GB3633)规定，合格后方准使用 2、摩擦面的抗滑移系数应按以下规定进行检验： （1）抗滑移系数检验应以钢结构制造批为单位，由制造厂和安装单位分别进行每批三组以单项工程每2000t为一制造批，不足2000t者视作一批，单项工程的构件摩擦面选用两种及两种以上表面处理工艺时，则每种表面处理工艺均需检验 （2）抗滑移系数检验用的试件由制造厂加工，试件与所代表的构件应为同一材质、同一摩擦面处理工艺、同批制作、使用同一性能等级、同一直径的高强度螺栓连接副，并在相同条件下同时发运 （3）抗滑移系数试件，试件的连接计算应符合门式刚架轻型房屋钢结构技术规程第二章规定 （4）抗滑移系数在拉力试验机上进行并测出其滑动荷载试验时，试件的轴线应与试验机夹具中心严格对中 （5）抗滑移系数µ计算，以及与试件滑动荷载一侧对应的高强度螺栓预拉力(或紧固轴力)之和Pt取值要符合规范要求：大六角头高强度螺栓：Pt为实测值，此值应准确控制在0.95p～1.05p范围之内；扭剪型高强度螺栓：先抽验5套(与试件组装螺栓同批)，当5套螺栓的紧固轴力平均值和变异系数均符合门式刚架轻型房屋钢结构技术规程表3.4.14规定时即以该平均值做为Pt。

（6）抗滑移系数检验的最小值必须等于或大于设计规定值当不符合上述规定时，构件摩擦面应重新处理处理后的构件摩擦面应按本节规定重新检验 三、高强度螺栓连接安装1、高强度螺栓长度螺栓直径（㎜）2602470大六角高强度螺栓（㎜）5050505扭剪型高强度螺栓（㎜）50502、高强度螺栓连接处摩擦面如采用生锈处理方法时，安装前应以细钢丝刷除去摩擦面上的浮锈3、对因板厚公差、制造偏差或安装偏差等产生的接触面间隙，应按规定进行处理4、高强度螺栓连接安装时，在每个节点上应穿入的临时螺栓和冲钉数量，由安装时可能承担的荷载计算确定，并应符合下列规定：（1）不得少于安装总数的1／3；（2）不得少于两个临时螺栓；（3）冲钉穿入数量不宜多于临时螺栓的30％5、不得用高强度螺栓兼做临时螺栓，以防损伤螺纹引起扭矩系数的变化6、高强度螺栓的安装应在结构构件中心位置调整后进行，其穿入方向应以施工方便为准，并力求一致高强度螺栓连接副组装时，螺母带圆台面的一侧应朝向垫圈有倒角的一侧对于大六角头高强度螺栓连接副组装时，螺栓头下垫圈有倒角的一侧应朝向螺栓头7、安装高强度螺栓时，严禁强行穿入螺栓(如用锤敲打)如不能自由穿入时，该孔应用铰刀进行修整，修整后孔的最大直径应小于1.2倍螺栓直径。

修孔时，为了防止铁屑落入板迭缝中，铰孔前应将四周螺栓全部拧紧，使板迭密贴后再进行严禁气割扩孔8、安装高强度螺栓时，构件的摩擦面应保持干燥，不得在雨中作业 9、大六角头高强度螺栓施工前，应按出厂批复验高强度螺栓连接副的扭矩系数，每批复验5套5套扭矩系数的平均值应在0.110～0.150范围之内，其标准偏差应小于或等于0.010 10、大六角头高强度螺栓的施工扭矩可由下式计算确定：Tc：K×Pc×d式中Tc－施工扭矩；(N×m)；K－高强度螺栓连接副的扭矩系数平均值Pc－高强度螺栓施工预拉力(KN) D－高强度螺栓螺杆直径(㎜)大六角头高强度螺栓施工预拉(KN)螺栓性能等级M12M16M20（M22）M24（M27）M308.8s457512015017022527510.9s60110170210250320390 11、大六角头高强度螺栓施工用的扭矩扳手，班前必须校正，扭矩误差不得大于±5％，合格后方准使用校正用的扭矩扳手，扭矩误差不得大于±3％ 12、大六角头高强度螺栓的拧紧应分为初拧、终拧对于大型节点应分为初拧、复拧、终拧初拧扭矩为施工扭矩的50％左右，复拧扭矩等于初拧扭矩。

初拧或复拧后的高强度螺栓应用颜色在螺母上涂上标记，然后按第3.4.10条规定的施工扭矩值进行终拧终拧后的高强度螺栓应用另一种颜色在螺母上涂上标记 13、大六角头高强度螺栓拧紧时，只准在螺母上施加扭矩 14、扭剪型高强度螺栓施工前，应按出厂批复验高强度螺栓连接副的紧固轴力，每批复验5套5套紧固轴力的平均值和变异系数应符合下表的规定变异系数二标准偏差／紧固轴力的平均值×100％扭剪型高强度螺栓紧固轴力(KN)螺栓直径d（㎜）1622（22）24每批紧固轴力的平均值公 称109170211245最 大120186231270最 小99154191222紧固轴力变异系数≤10％15、扭剪型高强度螺栓的拧紧应分为初拧、终拧对于大型节点应分为初拧、复拧、终拧初拧扭矩值为0.13×Pc×d的50％左右，可参照下表选用复拧扭矩等于初拧扭矩值初拧或复拧后的高强度螺栓应用颜色在螺母上涂上标记，然后用专用扳手进行终拧，直至拧掉螺栓尾部梅花头初拧扭矩值螺栓直径d（㎜）1620(22)24初拧扭矩（N·m）11522030039016、高强度螺栓在初拧、复拧和终拧时，连接处的螺栓应按一定顺序施拧，一般应由螺栓群中央顺序向外拧紧。

17、高强度螺栓的初拧、复拧、终拧应在同一天完成四、高强度螺栓连接副的施工质量检查和验收1、大六角头高强度螺栓检查（1）用小锤(0.3Kg)敲击法对高强度螺栓进行普查，以防漏拧2）每个节点螺栓数的10％，但不少于一个进行扭矩检查检查时先在螺杆端面和螺母上画一直线，然后将螺母拧松约60°，再用扭矩扳手重新拧紧，使两线重合，测得此时的扭矩应在0.9Tch～1.1Tch范围内Tch按下式计算：Tch=K×p×d【式中Tch－检查扭矩（N·m）】P－高强度螺栓预拉力设计值（KN）如发现有不符合规定的，应再扩大检查10％，如仍有不合格者，则整个节点的高强度螺栓应重新拧紧扭矩检查应在螺栓终拧1h以后、24h之前完成 2、大六角头高强度螺栓施工质量应有下列原始检查验收记录：高强度螺栓连接副复验数据、抗滑移系数试验数据、初拧扭矩、终拧扭矩、扭矩扳手检查数据和施工质量检查验收记录等 3、扭剪型高强度螺栓终拧检查，以目测尾部梅花头拧断为合格对于不能用专用扳手拧紧的扭剪型高强度螺栓，应按大六角头高强度螺栓检查方法办理 4、扭剪型高强度螺栓施工质量应有下列原始检查验收记录：高强度螺栓连接副复验数据、抗滑移系数试验数据、初拧扭矩、扭矩扳手检查数据和施工质量检查验收记录等。

五、油漆 1、对于露天使用或接触腐蚀性气体的钢结构，在高强度螺栓拧紧检查验收合格后，连接处板缝应及时用腻子封闭 2、经检查合格后的高强度螺栓连接处，应按设计要求涂漆防锈。
