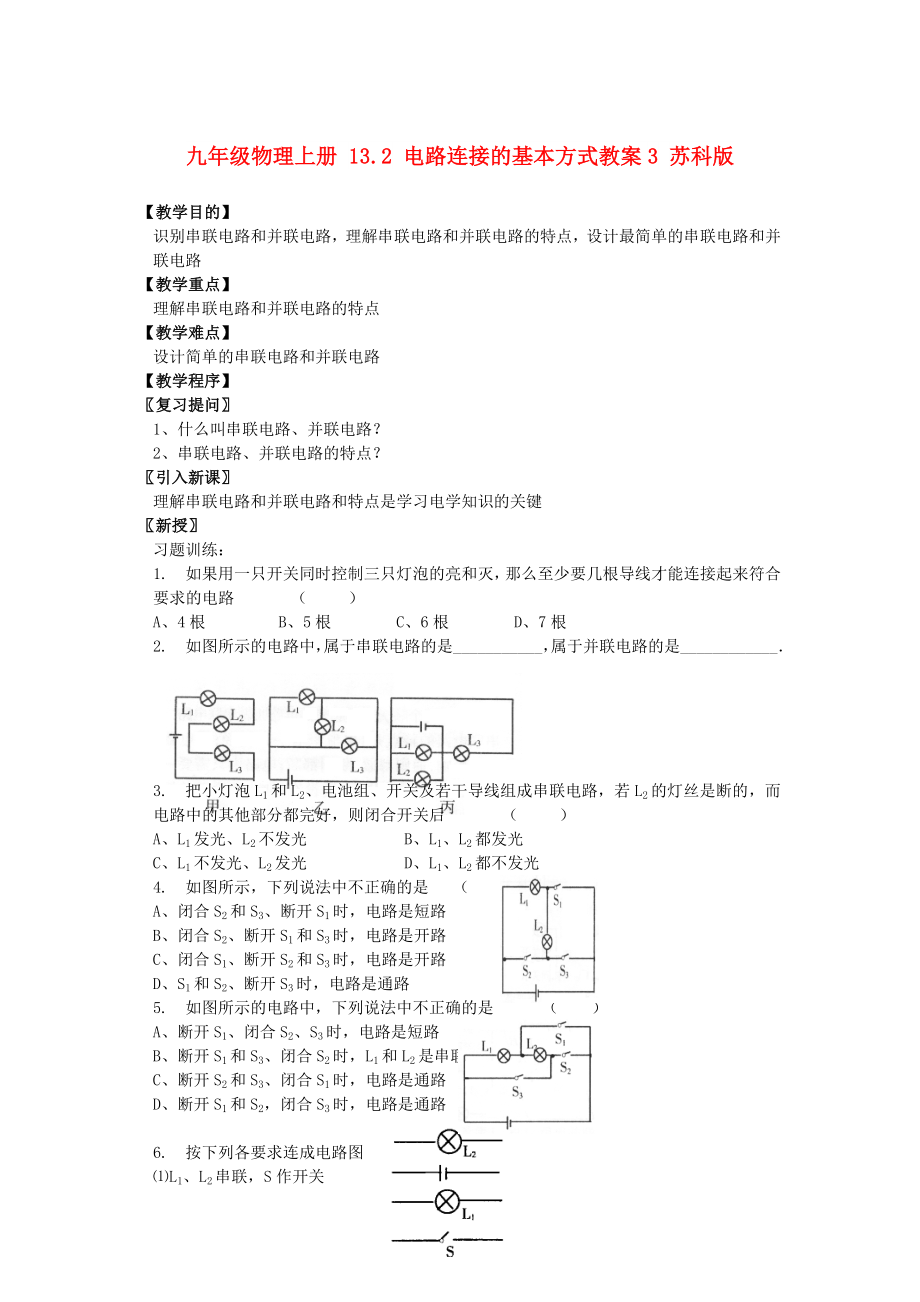

九年级物理上册 13.2 电路连接的基本方式教案3 苏科版

九年级物理上册 13.2 电路连接的基本方式教案3 苏科版【教学目的】识别串联电路和并联电路，理解串联电路和并联电路的特点，设计最简单的串联电路和并联电路【教学重点】理解串联电路和并联电路的特点【教学难点】设计简单的串联电路和并联电路【教学程序】〖复习提问〗1、什么叫串联电路、并联电路？2、串联电路、并联电路的特点？〖引入新课〗理解串联电路和并联电路和特点是学习电学知识的关键〖新授〗习题训练：1. 如果用一只开关同时控制三只灯泡的亮和灭，那么至少要几根导线才能连接起来符合要求的电路 （ ）A、4根 B、5根 C、6根 D、7根2. 如图所示的电路中，属于串联电路的是___________，属于并联电路的是____________．3. 把小灯泡L1和L2、电池组、开关及若干导线组成串联电路，若L2的灯丝是断的，而电路中的其他部分都完好，则闭合开关后 （ ）A、L1发光、L2不发光 B、L1、L2都发光C、L1不发光、L2发光 D、L1、L2都不发光4. 如图所示，下列说法中不正确的是 （ ）A、闭合S2和S3、断开S1时，电路是短路B、闭合S2、断开S1和S3时，电路是开路C、闭合S1、断开S2和S3时，电路是开路D、S1和S2、断开S3时，电路是通路5. 如图所示的电路中，下列说法中不正确的是 （ ）A、断开S1、闭合S2、S3时，电路是短路B、断开S1和S3、闭合S2时，L1和L2是串联C、断开S2和S3、闭合S1时，电路是通路D、断开S1和S2，闭合S3时，电路是通路6. 按下列各要求连成电路图⑴L1、L2串联，S作开关⑵L1、L2并联，S作总开关⑶L1、L2并联，S控制L17. 如图所示，要求灯泡L1与L2并联，开关S1控制L1，开关S2控制L2，开关S作干路中开关．⑴按要求画出电路图；⑵按照电路图用笔画线代替导线连接实物．8. 如图所示，若要使L1和L2组成并联电路，且S同时控制L1和L2，则M应接______点，若S只控制L2，则M应接______点． 第10题图 第11题图9. 关于如图所示的电路的说法正确的是 （ ）A、三只灯是串联的 B、三只灯是并联的C、L1与L2并联的 D、L2与L3是串联的10. 如图所示的电路中，若要使L1和L2组成并联电路，则开关的断开、闭合情况是 （ ）A、S1、S2断开，S3闭合 B、S1、S3断开，S2闭合C、S2断开、S1，S3闭合 D、S3断开，S1、S2闭合 第12题图 第13题图11. 如图所示，要使L1和L2组成串联电路，必须闭合开关_________，同时断开开关____；若要使L1和L2组成并联电路，则必须闭合开关___________，同时断开开关_________．12. 如图所示，闭合开关S后，看到的现象是L1_________，L2________，L3________，这时L2和L3被_________；要使L1、L2、L3串联，须撤除点_______和_______之间的导线；要使L1、L2、L3并联，须在点_______和_______间加一根导线。

第14题图 第15题图13. 如图所示的电路中，在某些接线柱之间去掉或加上一些导线，可使三盏灯光分别成为串联或并联．⑴成为串联电路的最简单的方法是___________________．⑵成为并联电路的最简单的方法是___________________．14. 一商品仓库，后门进货，前门取货．现有红、绿两只灯泡和一个电铃，一个电池组，两个开关．当电铃响同时红灯亮，表示取货人在前门；当电铃响同时绿灯亮，表示送货人在后门．画出符合要求的电路图并标明红、绿灯及对应的前门、后门的开关．15. 某电路箱面板上有红、绿灯各一只，开关S1、S2、S3，某同学在只拨动开关而不打开电路箱的情况下，作了多次实验，并将实验结果记录在以下的表格中，（“√”表示灯亮，“×”表示灯不亮）闭合的开关S1S2S3S1、S2S1、S3S2、S3S1、S2、S3灯的发光情况红灯×××××√√绿灯××××√×√根据上述实验结果，画出盒内的电路图．16. 某控制电路的一个封闭部件上，有三个接线柱A、B、C和电灯、电铃各一只，如图所示，用导线连接B、C时，灯不亮，铃也不响；用导线连接A、C时，灯亮，铃不响；用导线连接A、B时，铃响，灯不亮，请根据上述的情况画出这个部件的电路图．17. 某同学学完电路的有关知识后，为物理实验室设计了一个电路，需要向老师求助的小组只要一按开关，讲台上的灯就亮，老师一看就知道是哪组学生需要帮助，请以三组为代表画出他所设计的电路图．18. 小明和小华两同学家住同一幢楼的3层和4层，他们在学习电路连接的有关知识后，便设计了一个电路：当小明在家按一下开关，小华家的电铃就响起来；当小华在家按一下开关，小明家的电铃也响了起来，已知电池组放在小明家，请你按要求画出他们所设计的电路图．19. 在医院各住院病人均可单独呼叫，方法是闭合床头的开关，电铃发声，病员的床位相对应的指示灯就亮，请画出病房内呼叫电路．20. 聪明的牧羊人设计了这样一个电路：他在牧场周围绕了一圈细铜线，当羊儿在所圈定的牧场内活动，帐篷内的绿灯亮，当羊儿跑出牧场外碰断了铜线，红灯亮起（同时绿灯也亮，或者电铃响）。

请根据要求设计出相关的电路图〖小结〗串联电路和并联电路的特点〖作业〗 完成《同步练习》*教后记*_______________________________________________________________________________________________________________________________________________________________________。
