威纶通TK6070IP做媒介与三菱FX-PLC+2台台达变频器通讯Word版

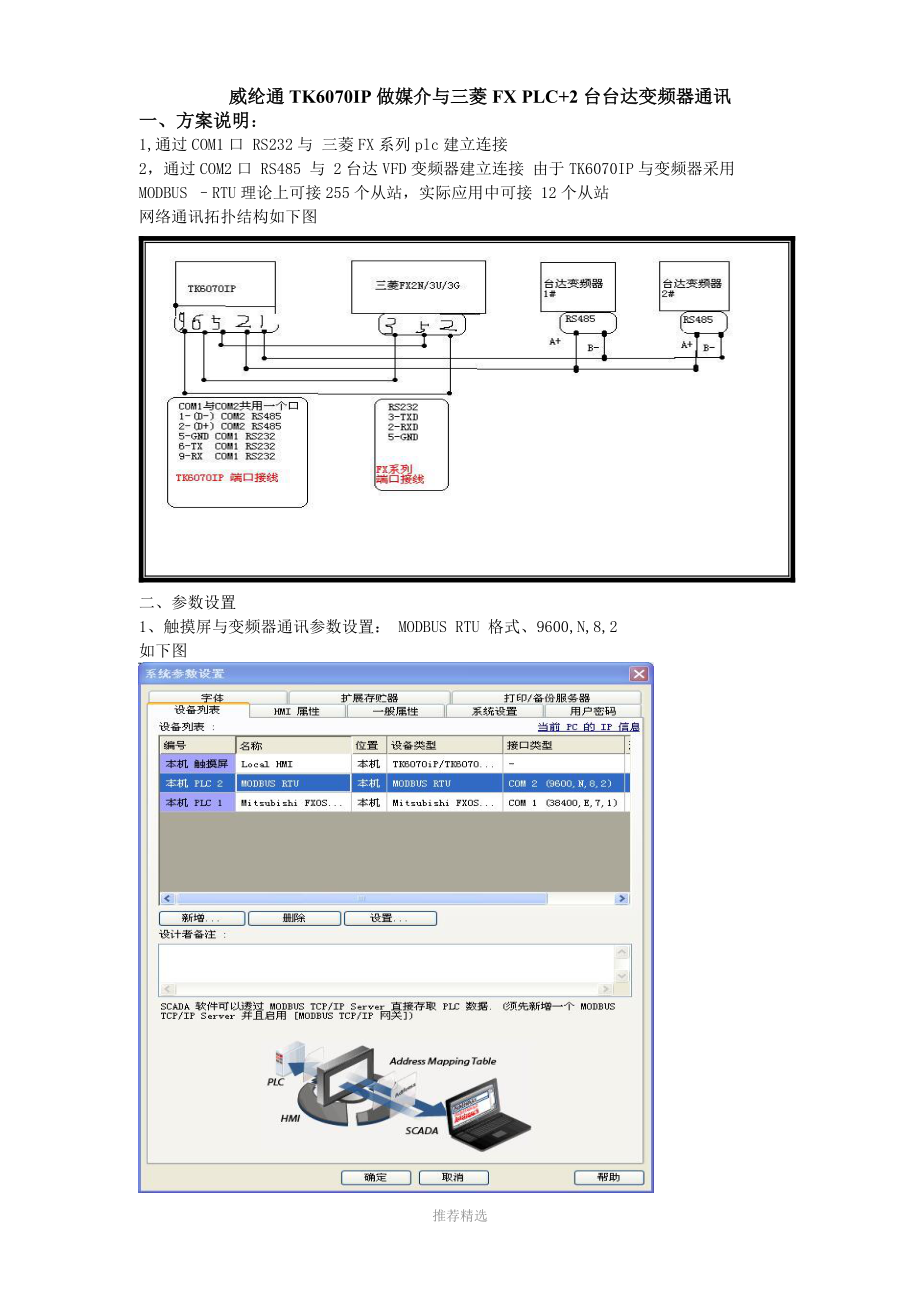

威纶通TK6070IP做媒介与三菱FX PLC+2台台达变频器通讯一、方案说明：1,通过COM1口 RS232与 三菱FX系列plc建立连接2，通过COM2口 RS485 与 2台达VFD变频器建立连接 由于TK6070IP与变频器采用MODBUS –RTU理论上可接255个从站，实际应用中可接 12个从站网络通讯拓扑结构如下图二、参数设置1、触摸屏与变频器通讯参数设置： MODBUS RTU 格式、9600,N,8,2 如下图推荐精选2、触摸屏与三菱plc设置：RS232 38400,E,7,1如下图推荐精选三、程序1）基础页面输出频率：1#变频器读取指令 6X-8452 注：8452转换16进制地址为2104H再减一位 2103H即为频率地址 2#变频器读取指令 6X-2#8452 （在1#命令前加2# 后面不再赘述）推荐精选输出电压地址； 6X-8455 输出频率地址；6x-8452输出电流地址； 6X-8453变频器温度；6x-8462 正转地址；6x-8193 数值18 返转地址；6x-8193 数值34停止地址；6x-8193 数值1 2）趋势图：1、资料取样见下图推荐精选2、建立趋势图注意：调整通道数值否则趋势图无法正常显示推荐精选3）PLC与变频器通讯触摸屏通过（定时资料传输）实现PLC 与各变频器数据交换1、 先建立定时资料传输推荐精选2、设定来源地址与目标地址及传输时间4）PLC 控制页面推荐精选具体程序见下图注：梯形图通讯设置38400,E,7,1四、变频器参数设置P00=3 p01=3 p88 =根据站号设置 p89=1 P92=3 （注：可编辑下载，若有不当之处，请指正，谢谢!） 推荐精选。
