山西某商务综合体屋面工程施工方案

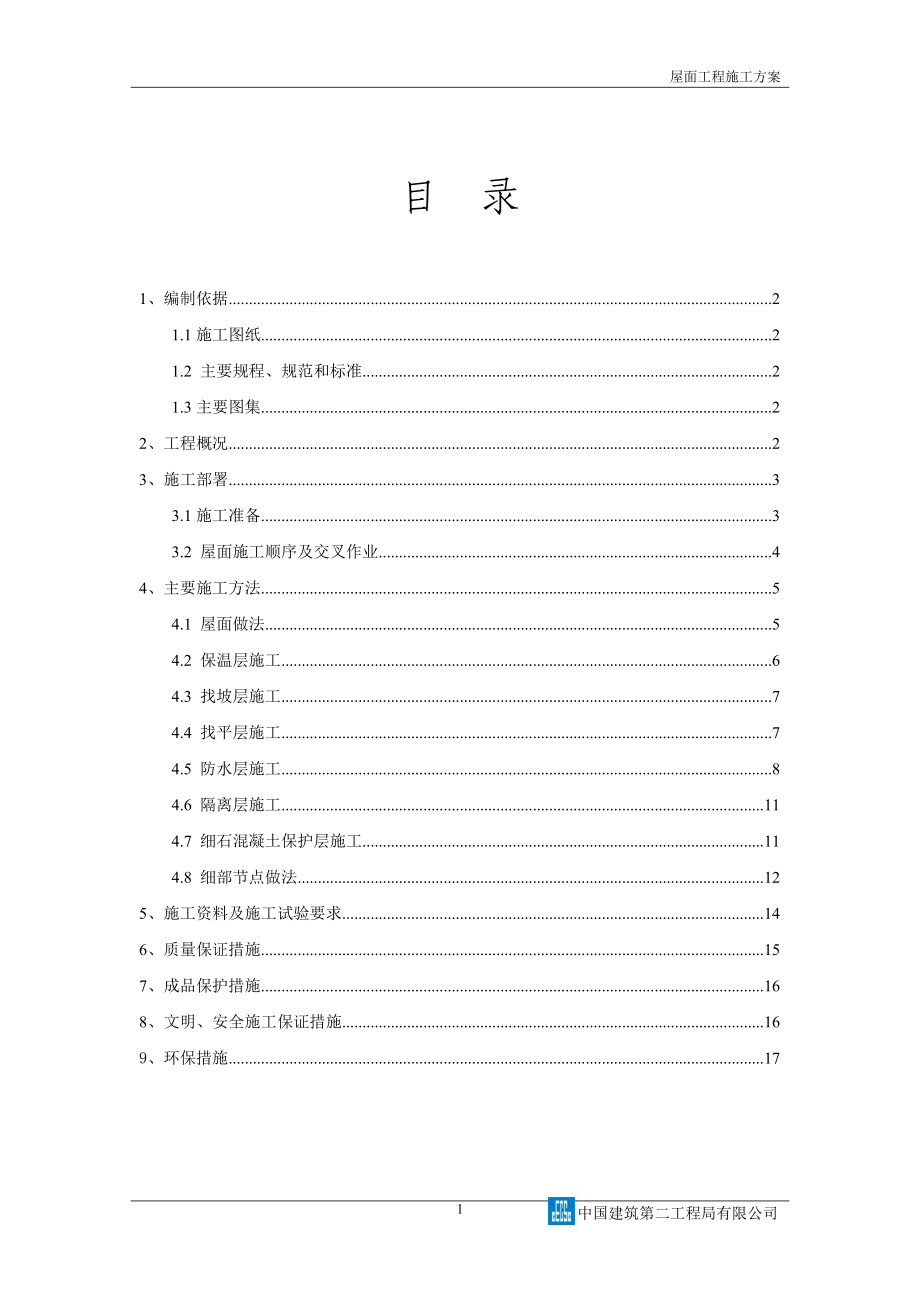

屋面工程施工方案目 录1、编制依据 21.1施工图纸 21.2 主要规程、规范和标准 21.3主要图集 22、工程概况 23、施工部署 33.1施工准备 33.2 屋面施工顺序及交叉作业 44、主要施工方法 54.1 屋面做法 54.2 保温层施工 64.3 找坡层施工 74.4 找平层施工 74.5 防水层施工 84.6 隔离层施工 114.7 细石混凝土保护层施工 114.8 细部节点做法 125、施工资料及施工试验要求 146、质量保证措施 157、成品保护措施 168、文明、安全施工保证措施 169、环保措施 171、编制依据1.1施工图纸太原华宇绿洲结构、施工图纸1.2 主要规程、规范和标准《屋面工程技术规范》 GB50345-2012 《建筑节能工程施工质量验收规范》 GB50411-2007 《屋面防水施工技术规程》 DBJ01-93-2004 《种植屋面防水施工技术规程》 DB11 366-2006《居住建筑节能保温工程施工质量验收规程》 DBJ01-97-2005 1.3主要图集《工程做法》 08BJ1-1 《 08BJ5-1 2、工程概况三期公建酒店、商业中心、写字楼工程位于~，西邻滨河东路北邻学府街，由写字楼、酒店、双塔公寓及商业裙房构成，基础设计为桩筏基础，地下结构三层。

写字楼结构为混合结构高层建筑，建筑标高+144.15米，双塔公寓及裙房结构为A级高度钢筋混凝土高层建筑，公寓建筑标高+105.1米，裙房建筑标高+35.8米，酒店结构为A级高度钢筋混凝土高层建筑，建筑标高+113.5米总占地面积37228平方米，总建筑面积321883平方米工程建设单位为有限公司，设计单位为同济大学建筑设计研究院（集团）有限公司，监理单位为，施工总承包单位为中国建筑第二工程局有限公司3、施工部署3.1施工准备3.1.1技术准备3.1.1.1项目总工组织项目部技术、生产人员熟悉屋面图纸，认真学习掌握施工图的内容、要求和特点，同时针对有关施工技术和图纸存在的疑点作好记录，对图纸中存在的问题，与设计、甲方、监理共同协商解决，取得一致意见后，办理设计变更洽商记录，作为施工图的变更依据和施工操作依据确定屋面的细部做法、节点做法，编制详细的屋面施工方案 3.1.1.2制定并填写各屋面具体做法及节点做法明细表 3.1.1.3施工前对屋面的标高线和轴线进行全面的检查，确保标高线和轴线位置准确 3.1.1.4与各个专业施工单位进行屋面施工技术协调会，对于屋面上各种专业洞口的大小、位置、尺寸、各种设备基础等进行对图。

专业施工单位必须对设备基础做法予以确认，并对土建施工单位进行书面交底与专业施工单位共同确定出屋面的各种管道、设备、设备基础等的高度3.1.2施工现场准备3.1.2.1需做屋面的部位主体结构已经全部施工完毕并通过验收 3.1.2.2现场运输道路畅通，保证屋面施工材料的顺利进场及码放水泥砂浆采用自拌砂浆施工 3.1.2.3屋面施工前对施工部位的临边处做好相应的防护，确保施工安全 3.1.2.4出屋面构筑物、各专业施工的预留预埋部分均已完工，并验收合格 3.1.2.5要求屋面干燥，无杂物，并清理干净3.1.2.6各工序施工前，应进行隐蔽工程检查验收，待验收合格后，方可进行下道工序的施工3.1.3 物资准备 物资的准备必须在开工前完成，根据各种物资的需要量计划，分别落实资源，安排运输和储备，使其满足连续施工的要求1）、C20防水细石混凝土2）、1：3水泥砂浆3）、SBS改性沥青防水卷材（4+3）4）、120厚泡沫玻璃保温板5）、10厚的粘结砂浆6）、陶粒混凝土找坡7）、A4@200双向钢筋网8）、土工布9）、高抗冲聚苯乙烯排水板10）、30厚毛面花岗岩与磨光花岗岩拼花11）、干石灰粗砂12）、30厚1:3干硬性水泥砂浆13）、氟化钠防腐剂14）、桐油15）、14025长条木地板16）、轻钢龙骨@40017）、200200混凝土垫块3.2 屋面施工顺序及交叉作业 3.2.1屋面施工顺序 结构验收→测量放线、复测→设备基础施工（内排水雨水口安装）→基层清理→管根堵孔、固定→保温板的铺设→检查验收→弹线找规矩→检查验收→铺设雨水管→陶粒混凝土找坡层铺设（2%找坡）→检查验收→找平层的铺设→检查验收→涂刷基层处理剂→细部附加层施工→卷材的试铺→第一层卷材的铺贴→隐蔽验收→蓄水试验→铺贴第二层卷材→蓄水试验→防水层验收→10厚1:3水泥砂浆隔离层→40厚C20细石混凝土，随打随抹，6m6m分缝，缝宽10mm。

3.2.2土建与专业交叉 在进行屋面施工前，专业施工单位对屋面的管井、管道、设备基础的大小、尺寸、施工先后顺序等写出书面的文字交底，管井管道出屋面先施工到防水收口高度处，待专业管道安装后，再进行防水收口高度以上的石材压顶施工避雷线路在找坡层施工期间插入施工，顶层屋面避雷措施在屋面施工完毕后施工4、主要施工方法 4.1 屋面做法表1 上人屋面与不上人屋面具体做法编号名称用料做法备注屋面1混凝土保温屋面（有保温，建筑找坡）l 40厚C20防水细石混凝土随捣随光，（内配A4@200双向钢筋网，双向设分仓缝间距不大于6m）l 10厚1：3水泥砂浆隔离层l SBS改性沥青防水卷材两道厚度（4+3）l 20厚1：3水泥砂浆找平l 120厚泡沫玻璃保温板（燃烧性能A），密度≥150kg/m3，（公寓A/B楼应采用150厚）l 10厚的粘结砂浆l 20厚1：3水泥砂浆找平l 陶粒混凝土找坡层,最薄处40mm，排水坡度为2%l 现浇钢筋混凝土屋面细石防水混凝土保护层厚度不小于10mm，分格缝钢筋断开屋面2种植保温屋面（有保温，建筑找坡）l 草坪、灌木种植土100~-400厚l 土工布过滤层l 高抗冲聚苯乙烯排水板l 40厚C20防水细石混凝土随捣随光，内配A4@200双向钢筋网，双向设分仓缝间距不大于6ml 10厚1:3水泥砂浆隔离层l 4厚SBS改性沥青防水卷材（耐根穿刺）l 3厚SBS改性沥青防水卷材l 20厚1:3水泥砂浆找平l 120厚泡沫玻璃保温板（燃烧性能A），密度≥150kg/m3。

公寓A/B楼应采用150厚）l 10厚粘结砂浆l 20厚1：3水泥砂浆找平l 陶粒混凝土找坡层,最薄处40mm，排水坡度为2%l 现浇钢筋混凝土屋面细石防水混凝土保护层厚度不小于10mm，分格缝钢筋断开屋面3花岗岩保温屋面（有保温，建筑找坡）l 30厚毛面花岗岩与磨光花岗岩拼花（背面刷封闭漆），干石灰粗砂扫缝后洒水封缝l 30厚1:3干硬性水泥砂浆l 40厚C20防水细石混凝土随捣随光，内配A4@200双向钢筋网，双向设分仓缝间距不大于6ml 10厚1:3水泥砂浆隔离层l SBS改性沥青防水卷材两道厚度（4+3）l 20厚1:3水泥砂浆找平l 120厚泡沫玻璃保温板（燃烧性能A），密度≥150kg/m3公寓A/B楼应采用150厚）l 10厚粘结砂浆l 20厚1：3水泥砂浆找平l 陶粒混凝土找坡层,最薄处40mm，排水坡度为2%l 现浇钢筋混凝土屋面细石防水混凝土保护层厚度不小于10mm，分格缝钢筋断开屋面4木地板保温屋面（有保温,建筑找坡）l 桐油两道l 14025长条木地板间隙10（背面满刷氟化钠防腐剂）l 轻钢龙骨@400l 200200混凝土垫块，间距1200l 40厚C20防水细石混凝土随捣随光，内配A4@200双向钢筋网，双向设分仓缝间距不大于6ml 10厚1:3水泥砂浆隔离层l SBS改性沥青防水卷材两道厚度（4+3）l 20厚1:3水泥砂浆找平l 120厚泡沫玻璃保温板（燃烧性能A），密度≥150kg/m3。

公寓A/B楼应采用150厚）l 10厚粘结砂浆l 20厚1：3水泥砂浆找平l 陶粒混凝土找坡层,最薄处40mm，排水坡度为2%l 现浇钢筋混凝土屋面细石防水混凝土保护层厚度不小于10mm，分格缝钢筋断开4.2 保温层施工 4.2.1 120厚泡沫玻璃保温板； 4.2.2 材料要求：保温板密度 150kg/m3，燃烧性能A； 4.2.3 基层处理：对基层进行清扫，找平，凸出的钢筋头应事先切割，并刷上防锈漆，凸出的混凝土应剔平，凹进的地方应用1：3水泥砂浆填平，大于20mm应用C20细石砼填平所有的管根及洞口应用C20细石砼填堵密实要求基层平整、干燥和干净 4.2.4 保温板紧贴基层的表面上，铺平垫稳，接缝相互错开，板间缝隙采用同类材料填嵌密实 4.2.5 质量标准：保温层厚度的允许偏差为65%，且不得大于4mm 4.2.6 保温层施工时应避免雨天施工，且应准备遮盖雨水工具进行保温层保护并及时进行验收4.3 找坡层施工 4.3.1 主要材料：陶粒混凝土找坡层,最薄处40mm4.3.2 施工前应先将保温层表面清理干净； 4.3.3 找标高、弹水平控制线：根据墙上50cm水平标高线及设计规定的垫层厚度，往下量出垫层的上平标高，并弹在四周墙上。

然后拉水平线抹水平墩， 其间距2m左右，本工程屋面泛水坡度为2%，按坡度要求拉线找出最高和最低的标高，抹出坡度墩，用来控制垫层的表面标高； 4.3.4 铺设找坡层前应根据设计要求厚度找出泛水坡度，最薄处为40mm，坡度为2%，厚度超过120mm时，先铺干加气混凝土碎块，振压拍实后再覆盖50mm厚加气碎块混凝土在女儿墙、机房等墙周圈要求设置20mm厚的聚苯板，加气碎块混凝土应分层铺设，充分压实，防止局部或女儿墙根部有松散现象在雨水口50cm范围内的泛水坡度加大到5%，并要求拍实、压光 4.3.5 找坡层设10mm宽的分格缝，分格缝位置按照现场实际情况定，纵横缝间距不大于6m；做找坡层前应分格，并在女儿墙上弹上分格缝控制线分格缝应纵横贯通，贯穿到底 4.4 找平层施工 4.4.1 材料：20厚1：3水泥砂浆找平4.4.2 工具：木刮子、抹子、手推车，铲子，灰桶，小白线，尺子等 4.4.3 施工前应将找坡层上的杂物清理干净，常温施工时应对基层洒水湿润，但不能浇透，适当掌握，以达到找平层与找坡层能牢固结合为宜根据＋50cm线下返至找平层表面 4.4.4 按图纸要求的方向及坡度进行冲筋贴灰饼。

找平层必须留设分格缝，宽度为20mm找平层分格缝宜与找坡层分格缝在同一位置，找平层与凸出屋面结构（女儿墙、通风口等）的连接和转角处必须做成弧形(10cm的八字角，阳角抹成小圆角)，且整齐平顺找平层表面压实平整，水泥砂浆抹平后应二次压光，要求无脱皮、起砂和空裂等缺陷，且找平方向正确，水落口周围50cm范围内做成略低的凹坑（5%坡度）阴角、伸出屋面管根部找平层应抹出半径为50mm的圆弧 4.4.5 常温施工时，洒水养护至无起砂现象（常温时在24小时后浇水养护，养护时间一般不小于7天，干燥后即可进行下道工序的施工）；冬期施工时，应铺草帘被进行养护，强度达到4Mpa后，方可进行下道工序的施工4.5 防水层施工 4.5.1 屋面防水施工前准备 4.5.1.1 施工前应对图纸进行审核，了解屋面施工图中的防水细部构造，有关屋面层次状况及其技术要求 4.5.1.2 找平层表面应平整、干燥、干净、坚实、光滑；无空鼓、裂缝、起砂、松动等缺陷，其平整度与2m长直尺间的最大空隙不超过5mm两处，找平层转角处圆弧半径为50mm 4.5.1.3 所有使用的防水材料应通过技术鉴定，并有材料出厂合格证，以及市建委颁发的防水材料使用认证证书。

材料必须符合设计要求防水材料进入现场，应按规定进行现场抽查复试，复试结果达到技术指标后方准使用 4.5.1.4 此工程必须由防水专业队施工施工人员必须持证上岗；并穿上工作服、软底鞋，戴上手套，戴好安全帽，必要时戴防毒防护用具，采取安全防护措施 4.5.2施工工具：一般应具有汽油喷灯或多头热熔枪，吹尘器，扫帚，拌料桶，滚刷，刮板，压棍，剪刀，卷尺，钢凿等 4.5.3基层处理： 4.5.3.1 屋面凸出物与屋面连接处以及屋面所有阴阳角须做成圆弧形（圆弧半径为50mm），预埋件、管道、管沟、避雷线等处要进行加固处理，表面要求平正，均匀一致 4.5.3.2 基层铺贴卷材前必须严格检查验收基层和水泥砂浆找平层，要求必须坚实平整，不能有松动、起鼓等缺陷面层凸出或严重粗糙，平整度不好或起砂时，必须做剔凿处理 4.5.3.3 为了使水泥粉煤灰陶粒及基底的水分能迅速地蒸发，所以在找平层中留设分格缝，要求分格缝纵横贯通，分格缝要求填6~8mm的砾石或陶粒，填至找平层面下10mm，留出的10mm用嵌缝油膏填满； 4.5.3.4 清理基层：施工前要认真地将基层水泥砂浆余渣、尘土及杂物铲除并清扫干净。

4.5.3.5 基层应比较干燥，含水率在9%以内才能施工施工前在找平层表面平坦地干铺一块1m2卷材，静置3~4小时后掀开检查，找平层覆盖部位与卷材未见水印即可施工 4.5.3.6 在找平层分格缝处涂刷沥青冷底子油一道，要求涂刷均匀不露底，干燥时间为6~10小时 4.5.3.7 对阴阳角、管子根部、排水口等易于渗漏的薄弱部位，应加一层卷材，施工时要特别仔细认真 4.5.4热熔铺贴法 4.5.4.1 涂刷基层处理剂：在干燥的基层上涂刷冷底子油，要求涂刷均匀，一次涂好，干燥6小时（以不粘脚为宜） 4.5.4.2 卷材施工前应对屋面所有管道、排风道口、落水口等节点周围，转角的卷材剪开处，采用密封胶封固，必须做附加层处理，附加层宽度为50cm，交角每边各25cm 4.5.4.3 铺贴卷材时从流水坡度下坡开始、先远后近的顺序，使卷材长向与流水坡度垂直，搭接顺流方向铺贴卷材时要减少阴阳角的接头铺贴平面与立面相连接的卷材应由下向上进行，使卷材紧贴阴阳角，不得有空鼓或粘贴不牢等现象必须先做附加层处理，然后试铺4m4m见方的卷材，待确认此种方法可靠后，方可大面积地展开铺贴。

4.5.4.4 卷材铺贴要求在基层上弹线定位卷材铺贴长边搭边10cm，短边搭边10cm；铺第二层卷材时，应错开50%搭接且上下两层的卷材不得垂直铺贴；铺贴在墙上的高度不应小于250mm；立面与平面的转角处，接缝应留在平面上距立面不少于600mm处 4.5.4.6 施工时，把卷材按位摆正点燃喷灯加热卷材和基层，喷灯距卷材0.5m左右，加热要均匀，待卷材面上熔化后，随即向前滚铺注意在滚压时，不要卷入空气及异物，必须压实、压平在卷材未冷却前，用抹子把边封好然后再将边缘和其它复杂部位封好，以防翘边最后用SBS橡胶涂料把边封好 4.5.4.7 女儿墙、雨水口、管根处等根部四周应增设附加层，宽度和高度均不应小于300mm，管道上的防水层收头处应用金属箍紧固，并用密封材料封严 4.5.4.8 排气管、雨水管等管根处要涂刷防锈漆，并涂刷均匀，不得漏刷 4.5.4.9 封口收头：第一层卷材铺贴完成后，沿缝烤热压实、压平，封固严密，验收合格后，在外墙施工完毕，吊篮拆除后方可铺第二层卷材，第二层卷材上带铝膜保护，施工完成后不可再上人 4.5.4.10 卷材施工完毕后，应细致检查卷材接缝和各节点部位的粘贴密封质量，以保证防水层整体质量严密不渗水。

4.5.5安全注意事项：进行热熔施工，应加强汽油的保管及喷灯的保管和养护 4.5.5.1 5级（含5级）以上的大风天气及气温低于5℃时不能进行施工 4.5.5.2 所有施工人员禁止在施工现场吸烟，不得嬉戏、打闹 4.5.5.3 每次施工前后，要对喷灯的连接部位及皮管进行检查，如发现漏气、损坏，应及时修理调换否则，禁止使用 4.5.5.4 卷材施工期间，易燃易爆物品必须远离现场，使用喷灯的同时不准使用密封胶和冷底子油 4.5.5.5 卷材应平正堆放，其高度不宜超过1.0m，要求储放在通风室内，切忌日晒和与热源接触 4.5.5.6 所有施工人员必须戴好安全帽及个人防护用品，并且不得穿带钉的鞋，以便施工的顺利进行 4.5.5.7 严禁施工人员向屋面外投扔废弃物，并禁止从上向下坠料、坠物，进、出作业面要走专用通道，不得捷径翻越 4.5.6质量要求： 4.5.6.1 基层处理剂涂刷均匀，不得漏刷或不刷 4.5.6.2 卷材粘结牢固，不能有折皱、气鼓，翘边封口不严等缺陷 4.5.6.3 注意火焰与卷材的距离及烘烤时间，以免卷材过热导致胎体破坏。

4.5.6.4 长边与短边搭接满足设计及施工规范要求；第二层与第一层搭接的错缝和搭接应满足设计及施工技术规范的规定 4.6 隔离层施工 采用0.4厚聚氯乙烯塑料薄膜铺于保温层与细石混凝土层之间，使得上下层允许有适当的错动 4.7 细石混凝土保护层施工 4.7.1 细石混凝土保护层应设置分格缝，按照66m分缝，缝宽10mm，用小木条进行分格 4.7.2铺混凝土前，隔离层表面应清扫干净，基层上刷一道素水泥砂浆，但不得洒水湿润 4.7.3抹灰饼、冲筋、装档：根据水平标准线和设计厚度，在四周墙、柱上弹出保护层的上平标高控制线灰饼用细石混凝土做成5cm见方，水平距离为1.2～1.5m，然后根据灰饼用细石混凝土冲筋，筋宽5cm，每隔1m左右冲筋一道冲筋使用干硬性混凝土，厚度为4cm用细石混凝土根据冲筋标高，用木抹子将细石混凝土摊平、拍实、小杠刮平，使其所铺设的细石混凝土与冲筋找平，再用大杠横竖检查其平整度，并检查标高及泛水的正确，用木抹子搓平 4.7.4水落口处由四周向排水孔方向做放射形冲筋，并找好坡度 4.7.5 细石混凝土配合比要称量准确，搅拌均匀，在细石混凝土中加减水剂并严格控制稠度。

细石混凝土铺设按由远到近、由高到低的程序进行，最好在每一个分格内一次连续抹成，严格掌握坡度，用2m左右的直尺找平 4.7.6待细石混凝土稍收水后，用抹子抹平压光，终凝前，轻轻取出嵌缝木条，完工后表面少踩踏 4.7.7铺设细石混凝土层12h后，需洒水养护，但避免采用大量浇水或蓄水的养护方法 4.7.8细石混凝土层硬化后，分格缝内填模塑聚苯板，缝上部6mm高范围填改性沥青膏 4.7.9 保护层与突出屋面部位（女儿墙、墙体、装饰柱、变形缝、排气孔、突出屋面管道等）之间预留宽度30mm的缝隙，并用密封膏嵌填严密，然后在这些突出屋面部位的交接处和基层的转角处，再用细石混凝土抹成圆弧形，圆弧半径为200mm4.8 细部节点做法 4.8.1 烟风道出屋面做法 图1 排烟道防水做法4.8.2出屋面管道细部做法图2 出屋面管井剖面4.8.3屋面女儿墙泛水做法图3 出屋面女儿墙泛水4.8.4 女儿墙压顶做法图4 出屋面女儿墙压顶4.8.5 设备基础防水做法图5 设备基础泛水4.8.6屋面分仓缝的做法图6 屋面分仓缝5、施工资料及施工试验要求 5.1隐蔽工程检查记录：屋面工程必须按基层、保温层、找坡层、找平层、防水层、保护层等分层做隐蔽工程检查记录。

5.2保温层、防水层必须有材料出厂合格证、检测报告等，防水材料进场后必须按规范要求做外观检查和材料复试 5.3屋面工程必须按规范要求做检验批验收记录，并做分项工程和分部工程验收记录 5.4屋面防水施工完毕后，做蓄水试验，屋面面层施工完毕后，做第二次蓄水试验6、质量保证措施 6.1认真执行政府相关法则、规范、标准，严格按照图纸施工 6.2 严格质量管理，树立不返工即是最大的节约、不返工即可以加快施工进度的思想工长、质检员应对过程施工随时检查，对不按交底施工、质量不合格的要立即制止并纠正严格执行“三检”制度和“挂牌制”、“样板制”，保证合格率，提高优良率 6.3 严把材料关，所有进场材料、设备必须“三证”齐全，进场材料应与样品相符 6.4 加强分包队伍的管理，加强质量意识，质量不能满足要求的分包单位必须果断清退 6.5 质量要求 6.5.1屋面找坡层坡度正确，无返坡现象； 6.5.2找平层平整光滑； 6.5.3防水层厚度符合设计和交底要求； 6.5.3面层固定牢固、平整； 6.5.4所有面层阴角、阳角、线角平直一致； 6.5.5严格验收保温层、找坡层、找平层、防水层、结合层及面层的工序质量。

6.5.6按新的规程操作和验收，不得违章 6.5.7施工中坚持工序间层层把关，做好自检，发现问题及时处理，虚心接受监理、业主等各级的检查 7、成品保护措施 7.1 各工序完成后，应保证其表面的洁净度，不得有杂物等特别是防水层施工完后，要注意保护，不得在其上使劲踩踏，用钝器砸其表面待蓄水试验完毕，验收合格后，方可进行结合层的施工 7.2 结合层的施工过程中，留设分格缝要注意，不得损坏防水层 7.3 对出屋面的管道、井、避雷线等处，必须保证其不受破坏 7.4 在未达到强度之前，不能在上面任意走动，以防产生空鼓等现象 7.5 油漆、刷浆等施工时应对完工部位进行保护，防止屋面受到污染 8、文明、安全施工保证措施 8.1 施工前，由安全员进行现场安全教育及交底；特别是专业施工队进场，一定要严格遵守现场各项安全管理规定和章程所有施工人员都必须严格遵守项目部的各项管理规章和制度 8.2 各工种在施工操作过程中，一定要戴好安全帽，特别是临边、高处作业时，要系好安全带，并将一头固定在牢固可靠处，方可进行作业 8.3 屋面作业中产生的垃圾要及时清理干净，并运至现场垃圾站，不得随意抛洒废弃物，严禁高空坠物。

8.4 如遇特殊情况需夜间施工的，要有足够照明，作业人员不得大声喧哗 8.5 施工现场不准吸烟，禁止大小便所有施工人员都不允许穿硬底鞋及拖鞋 8.6 现场作业，必须有安全管理人员负责巡视检查，以防意外事故的发生 8.7 使用电动工具时，必须穿好绝缘鞋、戴好绝缘手套严禁非电工接拆电源 8.8 所有施工人员严禁从上往下坠物，进出作业面要走专用通道，不得捷径翻越 8.9 在整个施工过程中，分包队必须有安全员监督施工，以杜绝一切违章作业及违章指挥 8.10 施工过程中严禁上下交叉作业 9、环保措施 9.1 基层打磨、剔凿应合理安排工作时间，避免噪声污染 9.2 基层剔凿以及施工过程中产生的废渣，应及时清理运至现场垃圾站，并加以遮盖，防止扬尘 9.3 界面剂、粘结剂、基层处理剂等废弃物应集中收纳，不得与普通垃圾混放、混存 18 中国建筑第二工程局有限公司 。
