教案 91阻抗、导纳、向量模型

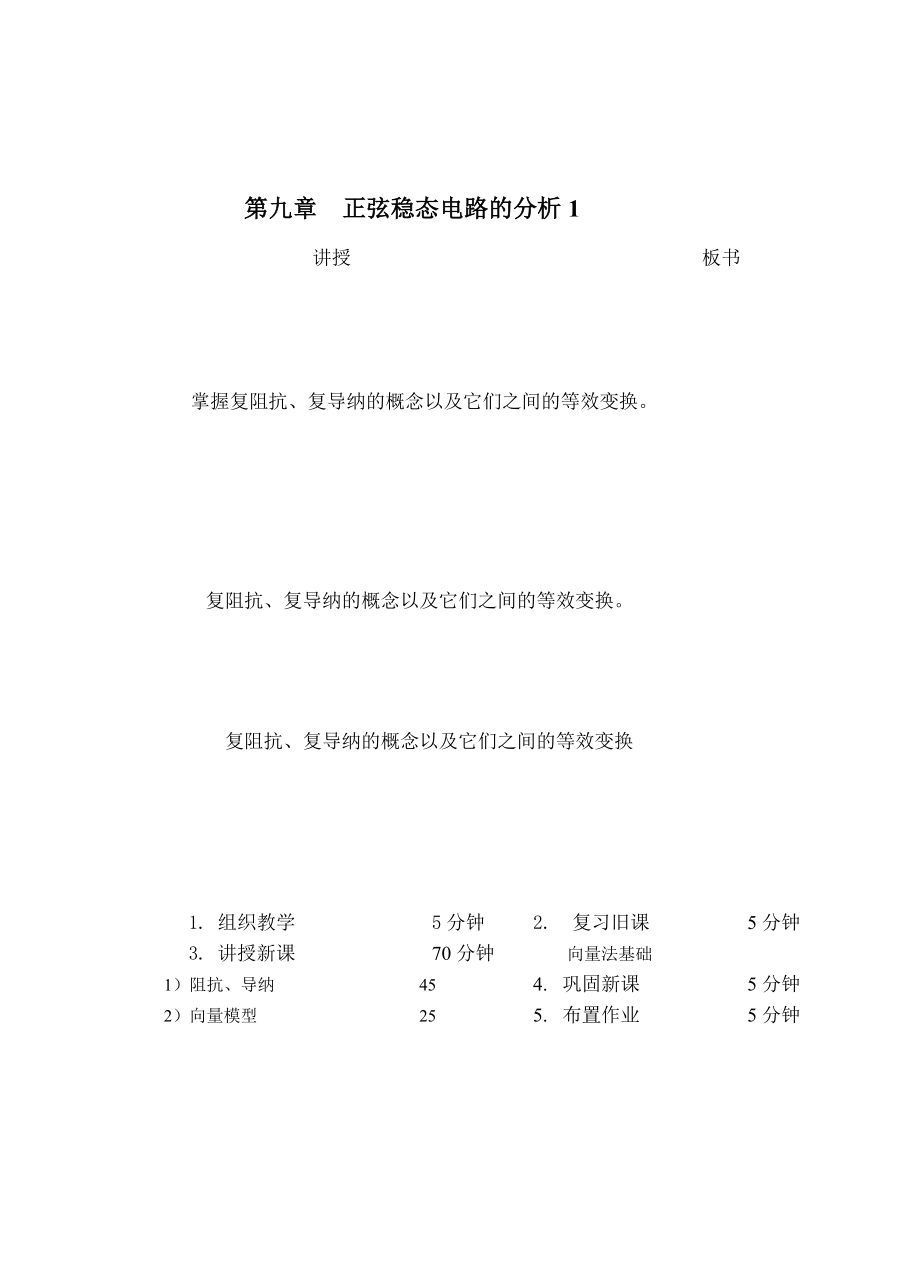

　 　 第九章 正弦稳态电路的分析1讲授 板书掌握复阻抗、复导纳的概念以及它们之间的等效变换复阻抗、复导纳的概念以及它们之间的等效变换 复阻抗、复导纳的概念以及它们之间的等效变换1. 组织教学 5分钟3. 讲授新课 70分钟1）阻抗、导纳 45 2）向量模型 25 2. 复习旧课 5分钟 向量法基础4. 巩固新课 5分钟5. 布置作业 5分钟一、 学时：2二、 班级：06电气工程（本）/06数控技术（本）三、 教学内容：[讲授新课]：第九章 阻抗导纳向量模型阻抗和导纳的概念以及对它们的运算和等效变换是线性电路正弦稳态分析中的重要内容1. 阻抗1）阻抗的定义　　 图9.1所示的无源线性一端口网络，当它在角频率为的正弦电源激励下处于稳定状态时，端口的电压相量和电流相量的比值定义为该一端口的阻抗 Z 。

即　　　　　单位：Ω 　　上式称为复数形式的欧姆定律，其中 称为阻抗模， 称为阻抗角由于 Z 为复数，也称为复阻抗，这样图 9.1 所示的无源一端口网络可以用图 9.2 所示的等效电路表示，所以 Z 也称为一端口网络的等效阻抗或输入阻抗 图 9.1 无源线性一端口网络 图 9.2 等效电路 2）单个元件的阻抗　　当无源网络内为单个元件时，等效阻抗分别为： a 电阻 b 电容 c 电感图 9.3 单个元件的网络a图 　 b图 　 c图 　　说明 Z 可以是纯实数，也可以是纯虚数3） RLC 串联电路的阻抗 图 9.4 RLC 串联电路 图 9.5 阻抗三角形　　由 KVL 得： 　　　　　　　　　 　　因此，等效阻抗为 　　其中 R—等效电阻 (阻抗的实部)；X—等效电抗(阻抗的虚部) ；Z、R 和 X 之间的转换关系为：　　　　　 或 　　可以用图 9.5 所示的阻抗三角形表示。

结论： 对于 RLC 串联电路：　　（1） 当ωL ＞ 1/ωC 时，有 X ＞0 ， φz＞0 ，表现为电压领先电流，称电路为感性电路，其相量图（以电流为参考相量）和等效电路如图 9.6 所示； 图9.6 ωL ＞ 1/ωC 时的相量图和等效电路　　（2）对于RLC串联电路当ωL ＜ 1/ωC时，有 X ＜0 ，φz＜0 ，表现为电流领先电压，称电路为容性电路，其相量图（以电流为参考相量）和等效电路如图 9.7 所示； 图9.7　ωL ＜ 1/ωC 时的相量图和等效电路　　（3） 当ωL ＝ 1/ωC 时，有 X＝0 ， φz＝0 ，表现为电压和电流同相位，此时电路发生了串联谐振，电路呈现电阻性，其相量图（以电流为参考相量）和等效电路如图9.8所示； 图9.8　ωL ＝ 1/ωC 时的相量图和等效电路（4） RLC 串联电路的电压 UR 、U X 、U 构成电压三角形，它和阻抗三角形相似,满足： 注：从以上相量图可以看出，正弦交流RLC串联电路中，会出现分电压大于总电压的现象2. 导纳　　图 9.1 所示的无源线性一端口网络，当它在角频率为的正弦电源激励下处于稳定状态时，端口的电流相量和电压相量的比值定义为该一端口的导纳 Y 。

即 　 　　单位：S 　　上式仍为复数形式的欧姆定律，其中 称为导纳模， 称为导纳角由于 Y 为复数，称为复导纳，这样图 9.1 所示的无源一端口网络可以用图 9.9 所示的等效电路表示，所以 Y 也称为一端口网络的等效导纳或输入导纳 图 9.9 无源线性一端口网络等效导纳3. 复阻抗和复导纳的等效互换　　 同一个两端口电路阻抗和导纳可以互换，互换的条件为： 　　　 即： 9.15 串联电路和其等效的并联电路如图 9.15 的串联电路，它的阻抗为： 其等效并联电路的导纳为： 即等效电导和电纳为： 同理，对并联电路，它的导纳为 其等效串联电路的阻抗为： 即等效电阻和电抗为： 　　例9-1电路如图(a)所示，已知：R=15Ω,L=0.3mH, C=0.2mF, 求 i ,uR ,uL ,uC 例 9 — 1 图（a） （b） （c）解：电路的相量模型如图（b）所示，其中： 　　　　　 　　　　　 因此总阻抗为 　　　　　　　 　 总电流为 　电感电压为　电阻电压为 　电容电压为　相量图如图（c）所示，各量的瞬时式为：　　　　　　 　　　　　　 　　　　　　 　　　　　　 注意 :UL=8.42＞U=5，说明正弦电路中分电压的有效值有可能大于总电压的有效值。

例9-2 RL 串联电路如图（a）所示，求在ω＝106rad/s 时的等效并联电路图（b） 例 9 — 2 图（ a ） （ b ）　　解：RL 串联电路的阻抗为： 　　　　　 　导纳为：　得等效并联电路的参数 　　　 　　 四、 预习内容 电路分析法五、 作业。
