纵剪线操作规程

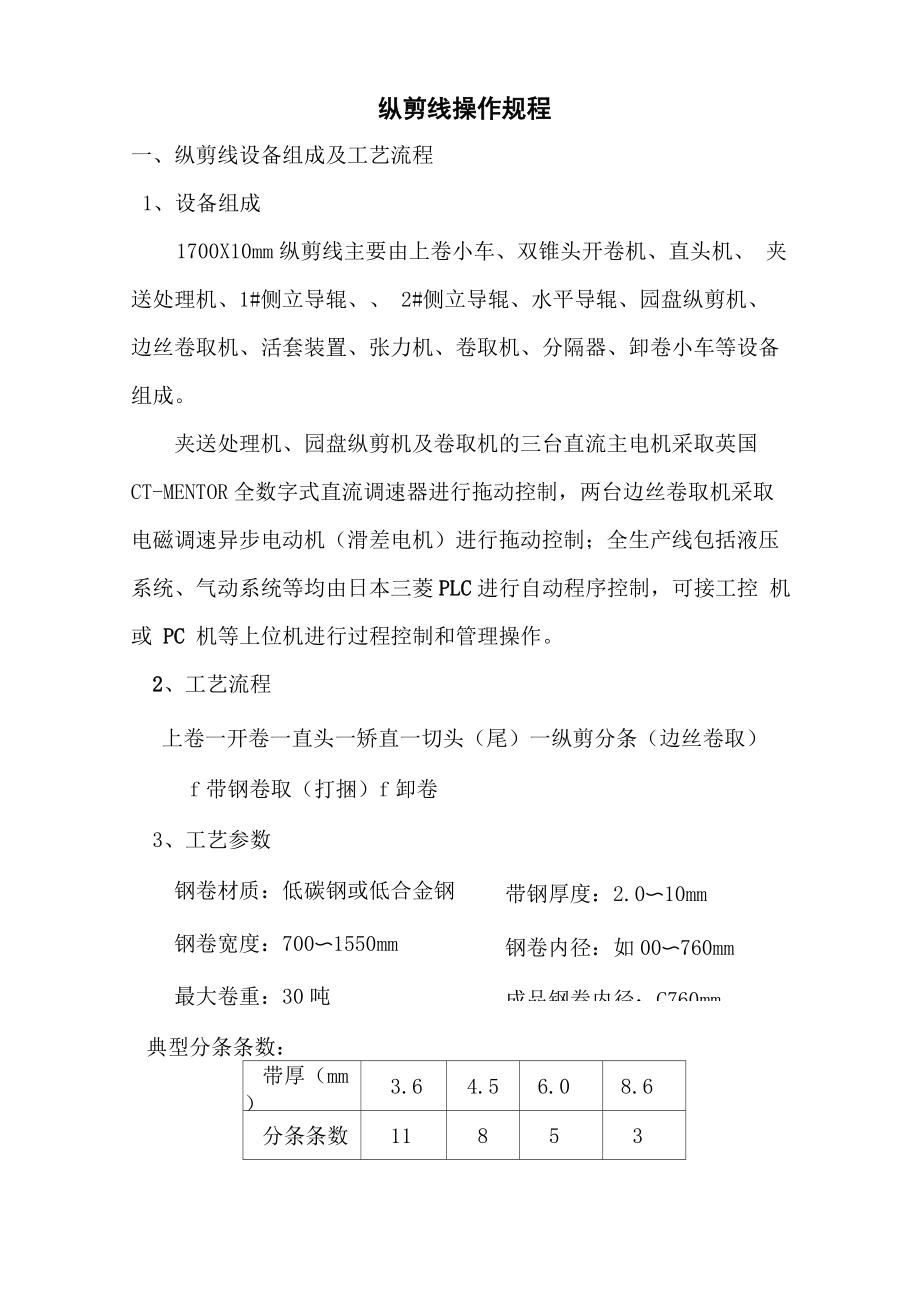

纵剪线操作规程一、纵剪线设备组成及工艺流程1、设备组成1700X10mm纵剪线主要由上卷小车、双锥头开卷机、直头机、 夹送处理机、1#侧立导辊、、 2#侧立导辊、水平导辊、园盘纵剪机、 边丝卷取机、活套装置、张力机、卷取机、分隔器、卸卷小车等设备 组成夹送处理机、园盘纵剪机及卷取机的三台直流主电机采取英国CT-MENTOR全数字式直流调速器进行拖动控制，两台边丝卷取机采取 电磁调速异步电动机（滑差电机）进行拖动控制；全生产线包括液压 系统、气动系统等均由日本三菱PLC进行自动程序控制，可接工控 机或 PC 机等上位机进行过程控制和管理操作2、工艺流程上卷一开卷一直头一矫直一切头（尾）一纵剪分条（边丝卷取）f带钢卷取（打捆）f卸卷3、工艺参数带钢厚度：2.0〜10mm钢卷内径：如00〜760mm成品钢卷内径：C760mm钢卷材质：低碳钢或低合金钢钢卷宽度：700〜1550mm最大卷重：30吨典型分条条数：带厚（mm）3.64.56.08.6分条条数11853二、工艺操作程序A、点动穿带作业1、 各岗位检查设备没有异常（同时各操作台按扭、电位器归零复 位），依次送电（受电柜总开关一PLC控制柜一CT-MENTOR控制柜（直 流主电机风机）一液压站油泵一空压机等）。

2、 中央主控操作台将生产线选为“点动”状态3、 开卷作业（1#操作台）点动上料小车到待料位置，配合天车工将钢卷吊放至小车鞍型托 架上，注意钢卷板头要处于上部稍偏右顺时针方向（面对生产线）， 横移上料小车至开卷机双锥头中心位置，上升小车；双锥头对中直至 夹紧钢卷，上料小车下降脱离钢卷，直头机压辊下降压住钢卷，铲刀 伸出铲断钢卷捆带（或人工剪断），捆带回收根据带钢宽度调整 1# 侧立导辊开口度，点动双锥头，在直头机压辊配合下将钢卷板头沿铲 刀牵引至夹送处理机的夹送辊里，按下夹送处理机架上的下降按钮， 夹送辊下降压住钢卷板头（压力要适中，以板头不产生塑性变形为原 则），横移上料小车至待料位置4、 矫直、切头、分条作业（2#操作台）点动夹送辊（此时开卷机处微制动状态），压下三辊矫直辊（视 带钢表面弯曲程度调整压下量），牵引带钢至斜刃横剪机根据带钢 头部缺陷情况决定横剪多少？压下斜刃剪，剪去板头（落入料筐） 根据带钢宽度和厚度调整 2#侧立导辊和水平导辊的开口度，继续点 动夹送辊，牵引带钢至园盘纵剪机压下水平上导辊，点动园盘纵剪 机进行分条作业（注意:本生产线电气控制系统设定，点动时，后面 设备自动联合“点动”；比如，园盘纵剪机点动，夹送处理机自动跟 随点动而不需要操作，同样，前面的张力辊和卷取机点动时，园盘纵 剪机和夹送处理机也都自动跟随点动。

穿带分条作业时，注意板头行进时情况，防止出现撞到设备使 带钢折迭变形带钢出园盘纵剪机后，要及时对剪切质量进行检测； 如分条宽度、厚度是否达到要求，有无划痕等表面质量问题等带钢边丝从园盘纵剪机出来后，将边丝头绕至边丝卷取机轴上， 缓慢转动边丝卷取机，绕至2-3 圈后，操作两个电磁调速器的调速电 位器使边丝卷取机与园盘纵剪机同步边丝工要精神高度集中注意观 察边条宽度，以防边丝过小断裂伤人，有异常及时停车边丝工要注 意控制边丝走向，最大限度的绕更多边丝，减少拆卸次数注意不要 触摸运动中的边丝，防止划伤抬升大活套，点动园盘纵剪机牵引多条窄带钢过活套，人工介 入使窄带钢顺利经分隔辊进入张力机5、卷取作业（3#操作台）压下张力辊，咬住窄带钢，抬升张力机导板，启动卷取机卷筒缩 径，同时点动卷取机使卷筒钳口位置与导板吻合；压下卷取机分隔辊， 点动张力辊牵引窄带钢带头分别通过分隔辊上的分隔环插入卷筒钳口；启动卷取机卷筒涨径，降下张力机导板 ，点动卷取机，使窄带 钢顺利经分隔辊隔环缠绕在卷筒上，两三圈后穿带过程完毕B、 纵剪自动分条作业（中央主控制台）1、 确认穿带过程完毕，将控制旋钮由“点动”档换成“自动”档， 全生产线进入自动联锁操作状态（三台直流主电机在CT-MENTOR调速 器控制下自动联锁加速或减速）；缓缓旋转调速电位器，控制生产线 速度（视带钢材质、厚度以及分条条数决定生产线最大速度，一般为 50 米/分）。

2、 作业时，要密切注意边丝卷取机运行情况、大活套中的钢带情 况；有异常时要及时减速，特殊情况可以按下急停按钮C、 甩尾作业（中央主控制台）1、 开卷机双锥头对钢卷“失张”（钢卷最后几圈松散）后，中央 主控制台要及时减速到停车；生产线进入甩尾作业2、 将“自动”档换回“点动”档，同时点动生产线，使钢卷尾部 在斜刃横剪机前停车（视钢卷尾部缺陷情况决定切尾长度），2#操作 台启动压下斜刃剪，剪去板尾换回“自动”档，控制生产线低速运 行，直至卷取机卷完全部带钢后停车并换回“点动”档D、钢卷打包作业（4#操作台）1、点动卸卷小车至卷筒中心位置，上升鞍型托架到钢卷外圈30〜 50mm处停止2、点动卷筒使带钢尾部处于分隔辊下合适位置，便于穿包装带和锁扣两人密切配合穿好打包带并锁紧扣注意，打包带应穿在钢 带中间，防止打包带脱落打包要收紧、牢固，防止散卷伤人D、卸卷作业（4#操作台）1、确认各分条带钢已园周捆包扎紧后，抬起分隔辊然后依次：a、启动卷筒“缩径” b、点动卷筒正转；c、启动卷筒“涨径”目 的是使带钢头部离开卷筒钳口并使弯头压直2、 启动卷筒“缩径”，上升卸卷小车的鞍型托架托住钢卷，使钢 卷内径与卷筒间形成一定间隙。

3、 点动卸卷小车缓慢横移，将钢卷从卷筒上退出，穿好钢丝绳、挂钩，指挥天车工起吊至指定存放位置，按规定在钢卷上做好标记 卸卷小车的鞍型托架下降复位4、 边丝卷取机卸卷时，需先用剪好的短边丝将边丝机上边条扎紧，确认无安全隐患后，再两人配合把卷取机外盘卸下，注意观察边丝是否会弹起伤人；天车配合将边丝卷卸下卷轴吊至指定位置放好三、园盘纵剪机配刀程序及方法A、配刀原则及方法：下图为园盘剪配刀示意图，左为传动侧（电机-减速机侧），固定机架牌坊；右为操作侧即移动机架牌坊图中所示B—原料钢卷宽度B1〜B5—分条带钢宽度C—园盘剪刀盘厚度S—园盘剪刀盘侧间隙K—上下园盘剪刀盘重合度配刀前，必须先根据生产计划单，计算并画出配刀草图具体计 算过程见下述方法，结合实际生产经验确定1、 “对中装刀”即上刀轴的第一刀盘和最后的刀盘都在外侧， 且对称于刀轴中心线（外丢带钢边大致相等，小于5〜10mm左右）2、 以传动侧（电机-减速机侧）为基准定出上、下刀轴的第一刀 盘位置考虑刀轴装配条件及原料宽度、分条条数等因数）3、 上刀轴装刀：3-1、用定距套环等固定好上刀轴的第一把刀盘3-2、第二把刀盘，距第一刀盘轴向距离为分条带钢宽+两个 间隙（即B1 + 2XS）,间隙大小根据带钢厚度计算。

3-3、第三把刀盘，距第二刀盘轴向距离为分条带钢宽一两个 刀盘厚度一两个间隙（即B2-2XC-2XS）O3-4、第四把刀盘，距第三刀盘轴向距离为分条带钢宽+两个 间隙（即B3+2XS）以此类推，装完上刀轴4、下刀轴装刀：以上刀轴第一把刀盘为基准4-1、第一把刀盘：以上刀轴第一把刀盘内侧为起点＋1 个间 隙（即1XS）4-2、第二把刀盘，距第一刀盘轴向距离为分条带钢宽一两个 刀盘厚度一两个间隙（即B1-2XC -2XS）4-3、第三把刀盘，距第二刀盘轴向距离为分条带钢宽＋两个 间隙（即B2 + 2XS）4-4、第四把刀盘，距第三刀盘轴向距离为分条带钢宽一两个 刀盘厚度一两个间隙（即B3-2XC -2XS）O以此类推，装完下刀轴5、 上下刀轴装完后，用卡尺等量器核对,间隙用塞尺核对6、 上下刀盘的间隙厚度一般为带钢厚度的3%〜5%,即间隙S = 带钢厚度tX（0.03〜0.05）mm分条多时，中间的刀盘间隙可以适当 小些7、 上下刀盘的重合量K, 一般为带钢厚度的一半左右即0七/2 也可根据经验确定，比如也有人取K =tXL0% 说明：张力机前的分隔辊和卷取机卷筒上的分隔压辊的分隔环也应以 园盘剪上刀轴第一刀盘的位置为基准，分别画出两个分隔辊的辊环配 置图，然后再依图装配隔环和隔套。

B、园盘纵剪机换刀程序首先将刀轴丝帽松开，松开后，将上轴升起，确保上刀盘与下 刀盘在拆卸过程中不会相撞，上升时注意方向是否正确，升起后再将 外牌坊打开关闭电源，确认无危险后，两人配合将隔环与刀盘从轴上卸下 来，按上述配刀草图及顺序排刀，调整好刀盘侧间隙S；排刀时注意 刀口是否光滑，是否有裂纹、缺口，不合格则做上标记，单独存放， 并及时向上反映排刀完后再次复查尺寸，确认无误后将轴线帽装上， 再将外牌坊合上，确认到位后，将轴丝帽拧紧，再将上轴慢慢放下， 下刀时调整刀盘重合量K,注意刀口之间的咬合情况，防止刀口之间 无间隙相撞，造成裂纹。
