220kV双回路铁塔色标喷刷工程施工组织设计方案

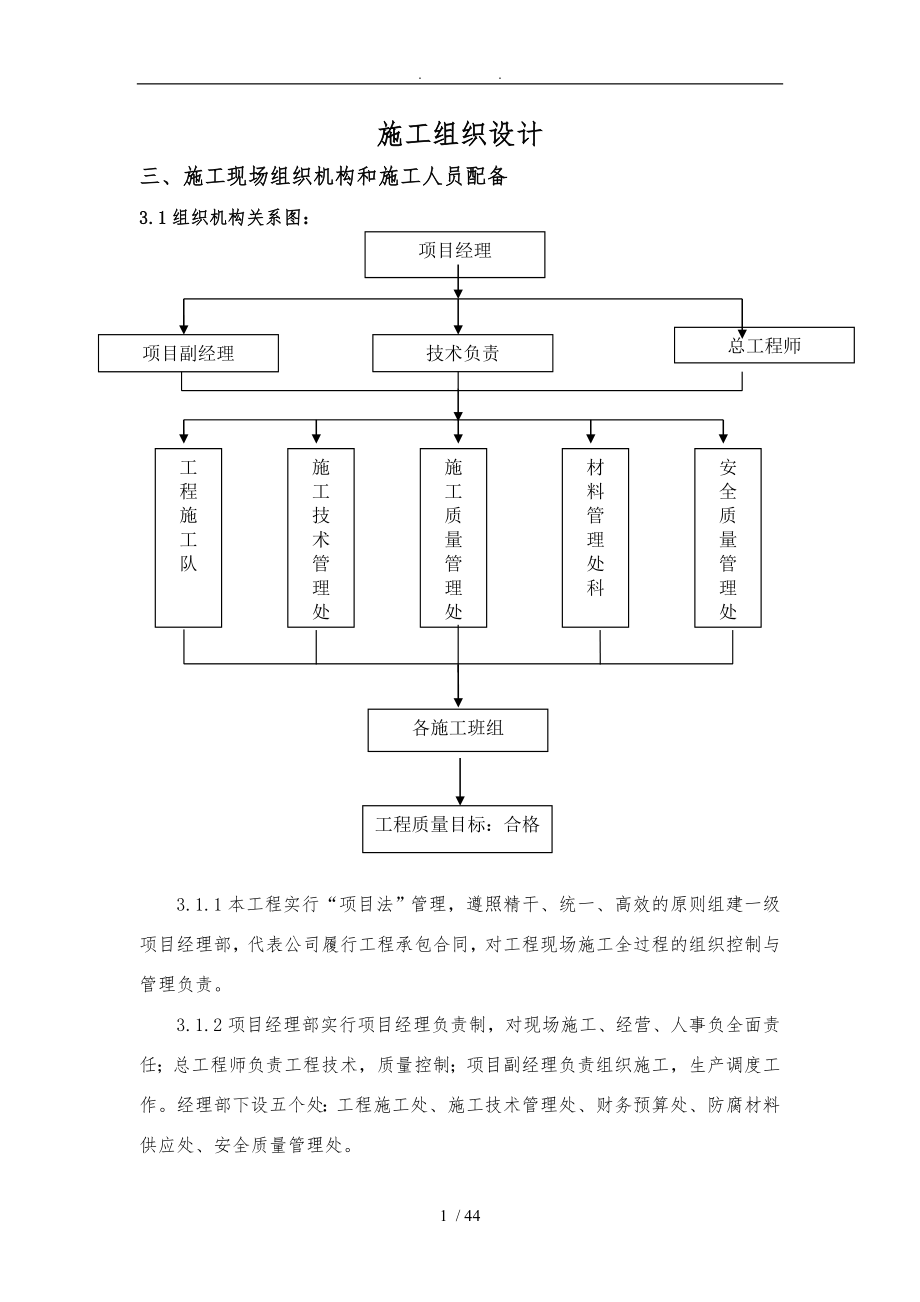

. 施工组织设计三、施工现场组织机构和施工人员配备3.1组织机构关系图：项目经理项目副经理工程施工队安全质量管理处技术负责各施工班组施工技术管理处施工质量管理处材料管理处科工程质量目标：合格总工程师3.1.1本工程实行“项目法”管理，遵照精干、统一、高效的原则组建一级项目经理部，代表公司履行工程承包合同，对工程现场施工全过程的组织控制与管理负责3.1.2项目经理部实行项目经理负责制，对现场施工、经营、人事负全面责任；总工程师负责工程技术，质量控制；项目副经理负责组织施工，生产调度工作经理部下设五个处：工程施工处、施工技术管理处、财务预算处、防腐材料供应处、安全质量管理处3.1.3根据本工程特点，拟定为1个施工队，每队2个作业班组，每队设队长，质检员各1名，班组设组长并兼职质安员3.1.4本工程实行项目经理负责制项目经理对公司负责，项目经理部管理层，作业层对项目经理负责管理实行岗位目标责任制；作业实行生产目标考核，推行定额管理3.1.5为保证施工进度，拟定网络计划，一级网络与业主总部署接口，二级网络与供应部门接口，确保工程工期、保质、保量完工。
三级网络编制科学合理的施工计划，在施工中进行动态跟踪，与时检查调整，确保总体目标的实现3.1.6加强生产调度，根据工程实际的需要和工程具体条件，与时合理地调配人力物力，下达施工任务，确保工程有序进行对于其它原因造成防腐工作延期的，则安排多班轮换作业或合理地增加有效工日缩短工期3.1.7加强技术管理，项目部和专业技术人员职责明确，分工合理，认真作好施工准备，服务到现场，认真落实技术指标指导作业班作好各项施工记录，解决施工中的技术、材料、设备等问题3.2拟投入本工程施工管理人员与施工人员数量表职称名称职称或职务人员数量职称名称职称或职务人员数量1、项目经理工程师2人6、除锈工10人2、技术负责人助理工程师2人7、防腐工20人3、材料员助工1人8、司机4人4、安全员助工4人5、预算员工程师1人3.3项目所需设备采购情况表 序号设备名称规格型号单位数量生产商名称与生产地址1解放工具车1.5吨辆2中国2五菱面包车辆2中国3铲刀个50中国4刮刀个50中国5钢丝刷个50中国6漆膜测厚仪PR-I台3中国7油漆刷个170中国8双保险安全带AJ-BX条50中国9安全帽YF-K顶50中国10绝缘鞋双50中国11屏蔽服套5012绝缘绳米800四、施工进度计划工期规划与要求（工期进度表）施工作日施工项目10天15天20天25天30天35天40天45天50天金属结构除锈环氧富锌防锈漆第一道环氧富锌防锈漆第二道醇酸磁面漆第一道醇酸磁面漆第二道五、施工细节分布概述：5.1 施工准备施工准备公共关系准备技术准备施工现场准备与主管部门协商相关事宜开工报告施工作业许可证职工培训技术措施用料购置施工用具准备清理平整材料堆入场地 搭设工棚训绘制施工网络图编制施工方案参加业主、监理工程师技术交底施工技术、质量、安全、环保交底5.1.1 施工技术资料，我公司已有定型的施工作业指导书，根据本工程的情况，我们将编制各道工序作业指导书补充件和技术交底文件，每道工序开工前5天编制出稿，经审核批准后出版。
5.1.2中标后立即与甲方有关部门联系落实我公司施工管理人员入场后的生活和办公条件，根据现场条件做出开工前的各项工作计划5.1.3选派部分人员提前到现场逐一落实施工现场情况，材料采购与存放位置、临时设施等问题，为开工创造条件5.1.4由公司抽调劳动态度好，技术全面，对本工程有一定施工经验的工人组建施工队，作好人员分工准备5.1.5组织施工人员认真学习有关专业技术规、规程与安全技术规，制定科学合理的施工方案，备齐本工程所需的施工记录，质检记录，隐蔽工程记录，中间交接记录，气象记录等施工表格，作好技术准备5.1.6在施工过程中，必须配备施工经验丰富、责任心强、质量、安全监督技术过硬的专人负责5.1.7机械、工器具准备在工程施工指定开工时间应将工程施工所设计和使用的机械设备测量仪器一次性运达施工现场，并做好安装、摆放到位、调试运行等准备工作5.1.8准备好施工过程中所需的各种检测仪器、并检查仪器是否能够正常使用5.1.9 材料准备施工前应购置备齐所用的材料并检验材料的规格，性能是否符合施工操作要求材料购置时要附带合格证书，质检报告等有关技术资料，材料存放时，应注意防潮、防雨措施，材料存放应置于通风，干燥的地方，如置于室外，材料下面应设隔潮层，外面应用帆布或彩条布遮盖起来。
以免受潮、受雨水淋，影响材料的质量与性能1）施工涂料必须有出厂合格证和检验资料本公司现场安排质检人员按照国家有关标准与厂方检验资料进行抽检并写出抽检报告，不合格产品不准使用2）凡是用于重要结构、部位的材料，使用时必须仔细地核对、认证其材料的品种、规格、型号、性能有无错误，是否适合本工程特点和满足设计要求3）涂装材料使用前的技术要求a）检查主控项目：线塔与设备防腐涂料、稀释剂和固化剂等产品的品种、规格、性能指标等应符合现行国定产品标准和设计要求检查数量：全部检验方法：检查产品的质量合格证明文件、中文标志与检验报告等一般项目：检查防腐涂料的型号、名称、颜色与有效期应与质量证明文件相符检查数量：抽查检查数量为每批按相同的产品总包装桶数的取样n/2（n为总运装桶数），但不少于3桶，每桶取样不得小于0.5kg检验方法：观察检查b）开桶开桶前应先确认其牌号、品种、颜色、批号等，并记录在案开桶时避免灰尘杂物混入桶，桶不应存在结皮、结块、凝胶等现象c）搅拌涂料中各成份的比重有差异，比重大者易沉淀，故要求使用前必须进行充分搅拌，使其均匀如一d）配比双组份涂料必须严格按照说明书所规定的比例来混合，一旦配比混合后，就必须在规定的时间用完。
e）熟化双组份涂料都有熟化时间的要求将两组分混合搅拌均匀后，必须达到规定的熟化时间才能使用f）稀释应使用配套专用稀释剂，严格按产品说明书的规定，添加稀释剂调整粘度，一般稀释剂的添加应不超过5％施工条件 涂刷前，表面要除干净，除去锈蚀、灰尘、油污、水份，施工涂刷时要清洁、干燥底材温度高时，产生少量气泡、针孔等无妨用于金属表面除锈要净，用人工除锈一定要处理好，不能带湿表面涂刷贮存与管理 贮存温度应在35℃以下，远离热源隔绝火源，贮存期为一年安全施工过程中不慎接触皮肤后应与时用肥皂和水清洗，如溅入眼中应用大量的水冲洗，并至诊所检查和治疗5.1.10 通讯准备本次施工线路部分属长距离野外作业，根据以往施工经验，有时对讲机无法联络和随时跟踪进度、安全、质量情况，我们这次拟投入长距离高频率军用无线对讲机六部，以便项目部主控部门对施工中的信息联络在移动网络覆盖较好地区，每个施工队配备手机一部，确保工程顺利进行5.1.10.1 项目部主要领导和施工队长配备手机以便进行通信联络5.1.10.2 施工现场配备对讲机以便施工队与施工现场进行通信联系5.1.11 施工场地的准备5.1.11.1 我公司中标后，在施工前考察线路的位置确定临时设施位置。
5.1.11.2 在进驻现场后依靠当地政府的大力支持取得当地有关部门和群众的理解和支持，使得此项工作得以顺利进行5.1.11.3 项目部设立政策处理专职人员一人，各施工队也指定一名兼职政策处理人员，随时解决施工中的有关政策问题5.1.12 施工机械、施工力量的配置根据业主招标文件要求，依照标段工作量和施工质量要求，施工技术力量总体配置如下：5.1.12.1施工车辆配置，根据现场情况作到每个施工队配置一辆工具车或一辆面包通勤车进行输电线路铁塔与杆塔施工沿线的通勤与材料的配送工作5.1.12.2施工人员配置： （1）施工队长负责输电线路铁塔与杆塔沿线施工的全过程现场管理工作2）副队长负责施工过程中的沿线对外联络与处理沿线障碍物的处理工作，以与沿线施工期间的职工的生活与住宿等问题3）施工员负责输电线塔的施工管理工作，负责工程质量的自检和配合上级部门的质量检查工作，与时向项目部汇报施工过程质量情况，解决并处理施工中出现的质量隐患4）安全员负责全工程队施工人员的安全监护工作，监督各施工班组是否按规定要求进行施工，发现违章作业现象应与时制止并处理，与时向上级领导部门汇报5）拟定施工班组，每班一名班长，每班班长有直接安排工人适合工种或物件部位工作的权力，有对违章作业工人处置的权力，以便其能在工作中发挥指挥能力。
5.1.12.3 根据本工程量以与对施工现场调查的具体情况我公司拟安排一个施工队、二部工具车负责接送工人和运送材料5.1.12.4我公司中标后将选派优秀精干的施工管理人员技术骨干，各类经验丰富的技工组建成该工程项目经理部5.1.12.5生活设施准备由对外线联络工作的副队长统一负责安排，配置易搬、易拉的炊具与职工用床，联络临近线路的村庄租赁房屋，安排生活、食宿、交通等事宜5.1.13、登高作业操作规程：5.1.13.1熟悉本工种专业技术与规程5.1.13.2年满18岁，经体检合格后方可从事高空作业凡患有高血压、心脏病、癫痫病和其它不适于高空作业的人，禁止登高作业5.1.13.3距地面2m以上，工作斜面坡度大于45度，工作地面没有平稳的立脚地方或有震动的地方，应视为高空作业5.1.13.4防护用品要穿戴整齐，裤脚要扎住，戴好安全帽，不准穿光滑的硬底鞋要有足够强度的安全带，并应将绳子系牢有坚固的建筑结构件上或金属结构架上，不准系在活动物件上5.1.13.5登高前，施工负责人应对全体人员进行现场安全教育5.1.13.6检查所用的登高工具和安全用具（如安全帽、安全带、梯子、跳板、脚手架、防护板、安全网等），必须安全可靠，严禁冒险作业。
5. 1.13.7高空作业区地面要划出禁区，用竹篱笆围起，并挂上“闲人免进”、“禁止通行”等警示牌5.1.13.8靠近电源（低压）线路作业前，应先联系停电确认停电后方可进行工作，并应设置绝缘挡壁，作业者最少离开电线（低压）2m以外，禁止在高压线下作业5.1.13.9高压作业所用的工具、零件、材料等必须装入工具袋上下时手中不得拿物件，并必须从指定的路线上下,不得在高空投掷材料或工具等物5.1.13.10要处处注意危险标志和危险地方，夜间禁止施工5.1.13.11严禁上下同时垂直作业，若特殊情况必须垂直作业，应经有关领导批准，并在上下两层间设专用的防护棚或其他隔离设施5.1.13.12严禁坐在高空无遮栏处休息，防止坠落5.1.13.13遇六级以上大风时，禁止露天进行高空作业5.2施工工序总体安排：1）施工工艺流程：人工除锈---质量检查---底漆---质量检查---底漆---质量检查---面漆--质量检查---面漆--验收合格2）基面处理：除锈：首先应对所有铁构件均用专用的除锈工具进行除锈，直见金属构件本色，并用纱布将锈灰擦拭干净，金属表面的锈斑、污垢氧化起白的老漆皮清除干净；除锈时使用工具适当，不得损伤、损坏电气设备，不能弄断电气设备连线、接地线等。
3）铁塔基面处理，首先应对构件表面进行清理，钢基层己锈蚀的构件应铲除浮层，除掉锈蚀，对涂锈的构件应用钢丝刷、砂布清理至可见部分光泽为止，对死角、夹缝、拐角处要重点清理，除锈后用板刷清除表面遗留的锈尘和灰尘，达到St3级4）表面处理a、表面处理等级根据GB8923-88《涂装前钢材表面锈蚀等级和除锈等级》的规定，采用手工除锈方式的St3和St2两个质量等级b、铁塔表面除锈要求①铁塔钢结构表面除锈应达到St3级要求：应无可见的油脂和污垢，且无附着不牢的起壳氧化皮、铁锈和旧漆皮等附着物，底材显露部分的表面应具有金属光泽②铁塔钢结构表面不易清理部位（如塔缝、螺丝钉、背对背部钢缝隙等部位）的除锈要求：③对于污染严重的塔体表面（如塔体下部），被油脂污染或被氧化物污染或附有旧漆层，应进行表面预处理，去除油脂或铲除厚的锈层附着物，除锈后，清除塔体表面应无浮灰和碎屑，除锈等级亦应达到St3级5）表面处理的保护①表面处理后应尽快（一般应不超过4小时）刷涂第一层底漆②表面处理后，如不能立即刷涂底漆，要妥善保护，以防再度生锈和污染，如发生生锈和污染，应按除锈标准重新进行表面处理6）防腐涂层施工a、涂装前还应对处理过的表面进行清理，除去灰尘、杂物，经检查合格填写隐蔽施工记录签字后方可涂装。
b、防腐涂料使用前，还要做二次抽查，合格后方可涂装c、使用涂装时，应搅拌均匀，对双组份涂料要严格按说明配比，不能随意改变7）主要工序和特殊工序的施工方法和施工效率估计，潜在问题的分析，严格执行《电业安全工作规程》，必须坚持“百年大计，质量第一”的施工要领，做好防腐工程施工全过程的质量管理、质量控制和质量保证8）重要、特殊、危险的施工项目执行公司GB/T19002-IS19002质量体系的程序如下：QSP24.01《安全监督管理程序》QSP24.02《安全教育与考试程序》QSP24.03《安全工作日例与班组安全活动日实施程序》QSP24.04《事故调查统计上报与监督管理程序》QSP24.05《年度安全技术措施计划与实施程序》QSP24.06《施工现场安全监督程序》QSP24.07《包工队、临时工的安全监督管理程序》QSP24.08《安全施工（生产）责任制的实施与监督程序》；必须认真执行《安全作业工作票》制度，并指派专人进行安全监护9）所有施工设备和安全用具进场后应进行检查，施工工作前应进行外观检查，确认施工工机具性能、状况良好，安全系数满足要求，安全用具检查合格后方可投入使用10） 本工程工期比较紧，应合理安排工序改进施工程序，减少交叉作业，降低不安全因素。
11）施工现场工人上下班，材料运输，应加强车辆管理与驾驶人员安全和法规教育，严防交通安全事故的发生12） 凡参加本项施工人员进入施工现场必须戴安全帽，高空作业必须扎安全带，防止高空坠落13） 施工地区属南方，雨季给施工带来不可预料的问题，表面处理后应尽快（一般不应超过4小时）刷涂第一层底漆如不能立即刷涂底漆，要妥善保护，以防再度生锈和污染；如发生生锈和污染，应按除锈标准重新进行表面处理14） 本工程属野外作业，线路经过民房、田野、工矿等，跨越大山、河流，特别注意安全施工，尽量保护生态环境，作好老百姓思想工作，对不明真相的，无理取闹的群众阻挠施工，要讲明道理，以理服人，决不能和当地居民闹矛盾，影响施工，延误工期5.3 工程成本的控制措施5.3.1 根据工程的情况制定施工进度计划，报项目部和监理工程师审批5.3.2 工程成本的控制措施为控制成本提高效益拟采取的措施5.3.2.1 人工费用成本控制措施5.3.2.2 本工程的用工管理实行严格的计划管理，工程开工前，依据施工图纸对工程量进行详细核算，以此作为工程用工的依据，根据工程量的需要进行合理施工组织，制定各分部工程工序的用工计划，并以用工计划作对施工队考核的依据。
5.3.2.3 人员的组织严格按施工组织设计的要求进行编排，根据用工计划安排，减少重复劳动和窝工现象，充分提高组织率，优化工序各作业点应综合考虑，综合协调，建立动态的用工管理组织形式5.3.2.4 以人为本，充分调动人员的工作积极性，保证工程施工的顺利进行，对于分部、分项、分工序工程用工，实施严格控制与奖惩相结合的管理方法5.3.3 材料费用成本控制措施5.3.3.1工程开工前，由项目工程处根据施工图纸编制准确的工程材料供应计划，材料计划应分部、分项、分段编制，各工序综合平衡考虑5.3.3.2 施工队根据计划向供应部门办理材料领用手续，材料领用、运输、交接、储存过程中制定防止损耗的措施、材料使用前过程中都要详细的记录和标识，运输重点防止损坏，储存过程防止丢失，施工现场防止被盗5.3.3.3 材料供应减少、中间环节、交通条件满足时，部分材料经验收后可直接支到现场，降低材料运输、周转费用5.3.3.4 加强材料质量管理，确保所用材料质量合格，防止因材料不合格造成不必要的损失5.4.4 管理费用成本控制措施5.4.4.1管理人员全部受过专门管理岗位培训，满足管理工作高效率，低编制，一专多能的需要。
5.4.4.2 严格控制办公费用与差旅费用，对施工管理人员的办公费采用严格的用量控制，根据工程需求，确定使用的办公车辆，应做到一车多用，办公用品定量发放，差旅费用报销严格按规定进行六、色标颜色涂刷标准：1、用颜色区分不同的线路，标准色：蓝色，C100 M60；黄色，M20 Y100；绿色，C100 Y100；红色，M100 Y1002、双回路铁塔横担部分，角铁的里、外侧均要均匀涂刷，从横担头至塔身方向留空500mm的围不涂刷油漆，作为接地线的接地端连接部分3、下横担至塔顶的主材涂刷相应分色漆，线路起止终端塔的下横担至塔顶的塔身部分从铁塔中心线两边涂刷相应分色漆4、所有双回路铁塔同侧塔脚两条主材从基面以上0.5米至1.5米围间喷刷同回路标识漆，所用颜色与喷刷要求同上七、铁塔与横担铁件防腐技术要求：1、表面处理：设备、构架表面处理，按照《钢结构、管道涂装技术规程》YB/9256-96规，用砂轮机、铲刀、钢丝刷、砂布、棉纱将金属表面的油污清除干净，达到涂漆前的规要求2、油漆涂装工艺的标准： 环氧富锌底漆质量指标组 成有环氧树脂、聚酰胺树脂、锌粉、碳酸钙等经高速搅拌预混合后，研磨分散，调整黏度至20-60s，过滤，包装得组分A，组分B分装。
特 性该漆防锈能力强、具有阴性保护作用和能渗入焊接缝隙处，并能耐溶剂腐蚀，在下耐气候性稳定用 途适用于露天的钢材设备防腐与水下金属重腐蚀设备打底颜 色中灰湿膜厚度80um干膜厚度60um理论用量0.27kg/㎡干燥时间表干（h）≤2,实干（h）≤24复涂间隔时间4h后道配套用漆冷镀锌面漆涂装方式刷涂、喷涂3、施工工艺：对横担进行处理：按照《钢结构、管道涂装技术规程》YB/9256-96规，用砂轮机、铲刀、钢丝刷、砂布、棉纱将金属表面的油污清除干净，达到涂漆前的规要求然后均匀涂刷第一道环氧富锌底漆，待第一道环氧富锌完全干透后，均匀涂刷第二道环氧富锌底漆，第二道环氧富锌完全干透后，均匀涂刷第一道醇酸磁面漆，待一道醇酸磁面漆干透后，涂刷第二醇酸磁面漆 4、施工质量要求：(1).施工中采用质量跟踪检查措施，避免油漆滴落至绝缘子上，杜绝缺陷发生，发现后立即整改修补2).实行质量一票否决权，对任何同质量相抵触的问题，都必须以质量为前提3).严把班组质量关，把一切质量隐患消灭在萌芽中4).严把实“三检”制度真正做到“自检自觉从严，互检认真负责，专检坚持原则”5).严格实行工序交接制度，对上道工序存在质量问题的下道工序有权拒绝施工。
6).工程质量符合以下规标准：a、表面处理：GB/T 8923-88《钢材涂装表面处理规》等级标准b、钢构架防腐涂层的施工：YSJ 411-89《防腐蚀工程施工操作规程》、YB 9069-96《钢结构防腐蚀工程施工技术规程》、ZBG 51095-87《环氧类防腐涂料施工技术规》、ZBG 51068－87《乙烯类涂料施工技术规》八、防腐主要施工方法1、底漆、和面漆的施工：1.1漆料配制1.1.1底漆和面漆在使用前应搅拌均匀，不均匀的漆料不得使用1.1.2由专人按产品使用说明书所规定的比例往漆料中加入固化剂，并搅拌均匀使用，应静置熟化15-30min，熟化时间视温度的高低而缩短或延长1.1.3刚开桶的底漆和面漆，不应加稀释配好的漆料，在必要时可加入5%（m/m)的稀释剂超过使用期的漆料严禁使用2、油漆施工采用手工刷涂2.1须知：2.1.1涂层缺陷的局部修理和无法进行喷射处理的场合，可采用手工和电动工具除锈，且表面清洁度等级应达到GB8923-88《涂装前钢材表面锈蚀等级和除锈等级》中规定的St3级2.1.2在湿度超标的情况下，应停止防腐作业2.1.3涂装时要严格控制漆膜的厚度，以保证涂刷的质量。
3、材料配制：3.1根据当天施工计划，将足够的防腐涂料与辅助材料领出库存入配制室3.2按油漆材料说明书的配比，以与温度、湿度、层次要求，进行配制分析试验，试验配方不少于5个，分别在编号的试片上试涂，经过24个小时自然干燥后，对试片涂层进行测试，确认各性指标达到要求后，确定配比与粘度3.3按分析确定的配比，将各种材料分别加入容器插入搅拌机搅拌均匀，即可使用3.4经调制好的材料，需当天用完，施工中如发现粘度增大，允许用专用稀释剂调整4、油漆涂刷须知：4.1 油漆在表面预处理完成合格后，尽快进行涂装施工4.2刷涂底漆：待除锈验收合格后，应在八小时之喷涂或刷涂底漆，以防返锈，对死角处，凹凸部位用毛刷，刷涂严实4.3刷涂面漆：底漆刷涂验收合格后，方可进行下道工序施工，直达到设计要求厚度4.4 施工技术要求：要求涂层表面，刷涂均匀一致，无流淌、流挂、漏涂等现象存在，整体外观光滑靓丽4.5涂装前，金属表面处理后应无灰尘、油污、浮土等特别注意交叉与阴角处应先补刷 与一致的配套底漆，涂刷厚度与层数应符合设计要求，干燥固化后统一涂刷面层涂料4.6 摊油后应一刷挨一刷地用油刷顶部轻轻地将油漆上下理顺，走刷要平稳，用力要均匀，水平面应顺光线照射的方向理油。
为避免接痕，刷涂的各片段在相互连接时应经常移动位置，不要总在一个部位相接4.7多层涂刷时，必须上层干燥后在涂刷下层油漆，层间应结合紧密、无分层现象4.8 施工过程中设防腐专业人跟随各道油漆涂层损伤部位的补涂作业，达到无死角漏涂现象防腐涂料使用前，首先应核对油漆的种类、名称以与稀释剂是否符合涂料说明书的技术要求，油漆还应做二次检查，各项指标合格后方可调制涂装4.9涂料的配制应严格按照说明书的技术要求与配比进行调配，并充分搅拌，使桶底沉淀物混合均匀，放置15-30分钟后，使其充分熟化方可使用工程用量允许的施工时间，应根据说明书的规定控制，在现场调配时，据工程量用多少、配多少4.10使用涂料时，应边刷涂边搅拌，如有结皮或其他杂物，必需清除掉，方可使用涂料开桶后，必须密封保存4.11使用稀释剂时，其种类和用量应符合油漆生产的标准规定4.12涂刷时，首先对边角、棱角处、夹缝处进行预涂，必要时采用长杆毛笔进行点涂，以保证漆膜厚薄均匀无漏涂4.13施工环境温度以5-35度为宜，相对湿度不宜大于85%，遇雨、雾、大风砂天气不得进行施工4.14涂层的第一道漆膜指角干后，方可进行下道涂层的施工4.15涂刷时，尽量减少涂层的往复次数，以免将底层漆膜拉起，按纵横交错方式涂漆以保证漆膜的涂刷质量。
4.16为充分发挥涂料的耐腐蚀性能，应以漆膜厚度控制施工质量4.17所有涂层不得漏涂，涂层表面应光滑平整，颜色一致无针孔、气泡、流挂 、剥落、粉化和破损等缺陷，无明显的刷痕、纹路与阴影条纹每道厚度与总干膜厚度完全满足该涂料的技术指标与甲方的要求4.18每道要序施工隐蔽前要经甲方质检人员检查验收，做好表面干净、无灰尘、无油污等，每一道油漆必须采用漆膜测厚仪测干膜厚度，防腐完工后组织竣工验收4.19技术要求：对于死角部位，要用毛刷进行点涂，不允许有漏涂、漏刷、流淌、流挂等不良现象存在，要达到外观颜色均匀一致、光滑靓丽养护：自然养护7-10日，即可交付使用5、刷涂须知：5.1 涂装作业要在清洁环境中进行，避免未干的涂层被灰尘等杂物污染5.2涂装前对油孔、轴孔加工后的配合面、螺丝装置等非涂装部位进行遮蔽保护5.3涂料各层间的涂覆间隔时间应按涂料厂家规定执行，如因某各原因超过其最长间隔时间，则应将前一涂层粗砂布打毛后，再进行涂装，以保证涂层间的结合力5.4 施工过程中设专人进行各道油漆涂层的补涂作业5.5 应有符合安全要求的脚手架或工作台5.6除锈工序完毕和底涂料涂装间隔时间愈短愈好6、涂装的气候条件：有雨、大雾等天气；且当空气中相对湿度大于85%时；基体表面温度低于大气露点3℃时，或高于60℃；以与环境温度低于5℃时，均不得进行涂装施工。
7、涂装后要求：要对涂膜认真维护，在固化前避免雨淋、曝晒、践踏、对涂层造成损伤涂装到位，无漏涂；颜色一致，无刷痕、泛色；涂层完整，无损坏、流淌或流挂；涂层表面完好，无桔皮状麻面、皱纹或附着杂物；涂层性能稳定，无消光、变色、透色；漆膜附着力牢，无剥落、气泡、针孔；漆膜干燥、光滑，无龟裂、返粘现象7.1质量检查：7.1.1外观检查：涂层应光滑平整，颜色一致，无针孔、汽泡、剥落缺陷涂膜均匀，颜色一致涂层完整，无损患，无漏涂7.1.2涂膜附着力检查：在涂膜上划一个“+”字形裂口，顺着裂口的边缘剥，如果涂膜很容易从表面上剥下来，即表示涂膜附着力不佳7.1.3涂膜弹性检查:用锐利的刀子刮下涂膜,从涂膜的刮屑形状判断, 如果刮屑不碎裂,不粘在一起且有弹性的卷起来,即可认为涂膜有弹性7.1.4涂膜硬度的检查:用指甲在涂膜上划一下,划过后如在涂膜上不留痕迹, 即可认为涂膜有硬度 7.1.5涂膜表干性检查: 手指在涂膜上按,如不粘手,则证明漆膜表干7.1.6固化性检查: 膜表干燥后如粘手, 则证明漆膜不成膜,不固化7.1.7涂膜厚度的检查:采用测厚仪测定平均每1.0㎡测厚三处,涂层的总平均厚度不得低于设计厚度的90%。
7.1.7交工验收：经自检全部达到质量合格标准后，备好交工资料递交甲方组织有关人员进行验收经验收合格后，填写交工验收证明书然后交甲方使用8、手工刷涂法:8.1涂刷时，将刷子的2/3沾上涂料，沾上涂料的刷在桶边刮一下以减少刷子一边的涂料，拿出时，有涂料的一边向上进行涂刷隐蔽位置与死角位置涂刷时，用刷尖沾上涂料作来回弹拍涂装用过的涂料刷要与时用稀料洗干净，以免刷毛变硬，刷柄要保持清洁8.2涂装前，表面处理后应无灰尘、油污、浮土等特别注意交叉与阴角处的涂刷8.3防腐涂料使用前，首先应核对涂料的种类、名称以与稀释剂是否符合涂料说明书的技术要求，涂料还应做二次检查，各项指标合格后方可调制涂装8.4涂料的配制应严格按照说明书的技术要求与配比进行调配，并充分搅拌，使桶底沉淀物混合均匀，放置15-30分钟后，使其充分熟化方可使用工程用量允许的施工时间，应根据说明书的规定控制，在现场调配时，据当天工程量配多少用多少8.5使用涂料时，应边刷涂边搅拌，如有结皮或其他杂物，必需清除掉，方可使用涂料开桶后，必须密封保存8.6使用稀释剂时，其种类和用量应符合涂料生产的标准规定8.7涂刷时，首先对边角、棱角处、夹缝处进行预涂，必要时采用长杆毛笔进行点涂，以保证涂膜厚薄均匀无漏涂。
8.8施工环境温度以15-30度为宜，相对湿度不宜大于70%，遇雨、雾、大风少天气不得进行施工8.9涂层的第一道涂膜干后，方可进行下道涂层的施工8.10涂刷时，尽量减少涂层的往复次数，以免将底层涂膜拉起，按纵横交错方式涂刷以保证涂膜的涂刷质量8.11为充分发挥涂料的耐腐蚀性能，应以涂膜厚度控制施工质量8.12所有涂层不得漏涂，涂层表面应光滑平整，颜色一致无针孔、气泡、流挂、剥落、粉化和破损等缺陷，无明显的刷痕、纹路与阴影条纹每道厚度与总干膜厚度完全满足该涂料的技术指标与甲方的要求8.13每道工序施工前要经甲方质检人员检查验收，做好表面干净、无灰尘、无油污等，每一道涂料必须采用涂膜测厚仪测涂膜厚度，防腐完工后组织竣工验收8.14使用稀释剂时，其余涂料的用量应符合生产厂家的规定标准配制涂料时，应搅拌均匀技术要求：对于死角部位，要用毛刷进行点涂，不允许有漏涂、漏刷、流淌、流挂等不良现象存在，要达到外观颜色均匀一致、光滑靓丽养护：自然养护7-10日，即可交付使用8.15质量检验1）每一道涂敷完，应在不同部位测定涂层的湿膜厚度，并与时对工艺参数进行调整2）每涂完一道涂层后进行目视检查，不得有气泡、褶皱、分离起皮、流挂等现象。
3）最后一道涂层实干后固化前应检查防腐层厚度，厚度不合格应增加涂敷遍数直至合格4）外观检查防腐层外观应平整连续、光滑、无气泡、无漏涂部位，并且不得发粘、脱皮、气泡、斑痕等缺陷存在厚度检查A、 采用无损测厚仪进行测量，试验结构应达到以下要求B、 在涂刷表面选取若干检测单元（应包括不同部位和构件），以1m2为一个检测区域，每个区域至少抽测两个点，检查布点应均匀，所有检测面积的和应大于或等于涂刷总面积的5%-10%进行检查C、 每个检测区域有一个以上点不合格的区域进行复涂，若不合格区域不超过5%，则相应对防腐层不合格的区域进行复涂，若有5%以上的区域不合格，则相应部分应加倍检查若加倍检查仍有5%以上不合格，则该部分的防腐层厚度不合格粘结力检查D、按SY/T0447的规定，对涂层粘结力进行检查，方法即：用锋利刀刃垂直划透防腐层，形成边长约为40mm、夹角约45底的V形切口，用刀尖从切割线交点挑剥切口涂层，符合以下条件之一认为粘结力合格E、实干后只能在刀尖作用处被局部挑起，其他部分的涂层仍然和基材黏结良好，不出现成片挑起或层间剥离情况F、固化后很难将涂层挑起，挑起处的涂层呈脆性点状断裂，不出现成片挑起或层间剥离情况。
G、粘结力检查是破坏性试验，所以检查合格的涂层，其破坏处必须按原涂层系统进行修补粘结力检查不合格的必须重涂，不允许补涂H、涂料涂层的针孔检查采用5-10倍的放大镜检查，无针孔为合格9、竣工验收：竣工验收是对防腐工程的总检查，是对施工过程中质量检测的认可，是防腐工程质量的总评价，也是防腐施工的安全总结9.1 验收准备：9.1.1清理施工现场，准备验收资料9.1.2整理施工技术资料，准备并检查测量工具，绘制记录表格九、保证工期技术措施分析影响本工程进度的主要原因为施工组织安排，材料供应，气候对施工的影响与施工计划实施情况，以下我们就这些原因提出相应措施7.1 施工组织，项目部根据施工网络幕和掌握的材料供应情况与时调整工程进度计划，分阶段下达各施工队的任务，各施工队根据项目部的安排进度组织施工6.2 落实奖惩制度，调动全体施工人员的积极性，合理地安排和组织劳动力，做到优化组合，均衡施工7.3 施工资源（人力、材料、机具、场地与进场道路、公共关系）计划7.3.1 劳动力与技术力量的配置：7.3.1.1 劳动力的配置，根据本工程标段施工工程量，为保证按期完成施工任务，我公司安全投入技工，普工，材料员，4个施工队，4部工具车，负责工地运输材料接送工人。
7.3.1.2 技术力量的配置计划，在项目总工的领导下，由工程处长，项目工程师，技术人员质检员，安全员组成技术、质量以与安全管理系统，负责施工技术管理，施工技术方案的编制和技术交底，质量管理和安全体系运行，安全管理和安全监督7.3.2 材料供应计划，材料供应机构在项目总工的领导下进行，负责施工材料的采购，检验、接收、保管，分供等工作7.3.3 工机具供应计划，所有工机具必须经检查合格后方可进入工地使用7.3.4 施工场地的准备与进场道路，公共关系计划7.3.4.1 施工场地的准备计划，施工场地的准确准备工作从订合同后提前两天开始，项目经理部应派人到施工现场实地考察，选取好施工队和项目部的具体驻点，并办理房屋，场地的租赁手续同时协调工作人员应深入现场与当地各级政府部门进行联系，搞好一切与工程有关的事宜制定出各施工队间协调一致的政策和统一的补偿标准，以保证在本标段建设场地准备工作的统一性和协调性7.3.4.2 公共关系计划 成立以项目经理为领导的公共关系协调领导小组与当地政府保持良好关系，充分取得各级地方政府的支持，广泛宣传该工程的重要意义，建立由各级地方政府负责人牵头参加的领导组织，实行层层负责制，出现问题有人管，避免推诿扯皮，影响工程正常施工。
7.3.4.2.1 严格遵照和执行国家有关政策法规，各项补偿费要与时足额与群众兑现7.3.4.2.2 将各级通道会议文件与补偿标准广泛宣传使当地群众充分理解文件精神，对于在施工中不能处理的问题，要与当地政府与时协调解决7.3.4.2.3 教育职工，遵守地方群众的生活习惯和风俗、遵纪守法、保持施工场地、材料站生活驻地整齐有序，施工后施工场地、临时用地、施工中损坏的一切公用设施均应与时清理和修复，避免给当地群众的生活和工作造成不便7.4 施工进度计划分析7.4.1 计划潜存的问题A在施工的前期，由于地方关系不会十分协调，在施工过程中很可能出现受阻停工，减慢施工进度B不良天气影响施工进度7.4.2 计划中的潜力与其开发途径A人员调配、合理安排人员、增加同时开工的施工点，确保施工进度有保障7.5 计划控制7.5.1 计划控制的程序，在工程实施工中，根据施工总体计划，确定分部工程进度，在施工进展过程中，根据实际进度和各种影响进度的因素，对投入施工力量进行合理调度，控制各阶段的施工进度，使总体计划得以实现7.5.2 计划控制的方法和措施A抽调技术业务能力强的人员组成项目经理部，在项目经理、项目总工的领导下，各部门在各自责任围，按计划实施工程管理。
B为保证施工渠道工作能按计划进行，工程协调小组在项目经理领导下，积极与当地政府与其有关部门取得联系提前做好施工渠道工作，同时教育职工与当地群众搞好关系取得当地群众的理解和支持营造良好的外部施工环境C细化材料供应计划，并在施工中经常检查修正，满足施工进度要求，供应材料的工作人员对材料应认真检查验收，从质量上和进度上保证材料供应能按计划进行D技术、安全、质检等人员经常深入施工现场，解决工程实际问题保证工程正常进行7.6 计划控制的制度A项目经理部坚持每晚的进度汇报制度，各施工队长每晚都要把本队当天的工程进度情况向项目经理汇报，以便项目经理与时采取措施B项目经理部按照上级有关规定对施工过程中出现的问题实行控制，坚持现场轮流巡回，与时了解现场出现的新问题并加以解决十、质量目标、质量保证体系与技术组织措施8.1 我们的质量目标是：创优良工程为了达到这一目标，在整个施工过程中，我们将以质量管理为中心，视工程质量为生命，坚持以人为本，严格过程控制，持续质量改进；努力完善保修服务，为业主提供满意的产品；编制项目《质量计划》、《质量保证制度》、《过程精品实施计划》，并把质量职能分解，严格按照计划实施，确保每一道工序都是优质，都是精品，以过程精品铸造精品工程。
8.2质量管理体系与技术组织措施8.2.1质量体系控制图：8.2.2质量管理部门的主要职责8.2.2.1项目总工的职责（1）组织贯彻执行国家有关的技术政策和上级颁发的技术标准，规，规程与各项技术管理制度2）领导编制施工作业中的长期技术发展规划和技术措施，并组织贯彻实施3）组织编制大型建设项目的施工组织设计，审批工程，施工部门的施工方案等技术文件4）组织领导新技术、新工艺、新材料的开发和推广5）负责组织重大质量、安全事故的处理，提出技术鉴定和处理方案8.2.2.2质安部的职责：（1）负责对各班组技术交底的技术文件审批，并对整个工程质量动态跟踪检查、抽检、不合格部位现场随时提出解决2）负责与甲方质量管理部门接口，按时做好隐蔽工程质量施工记录3）主持编制在小型工程的施工组织设计和施工方案4）组织学习，贯彻各项技术标准，施工验收规，操作规程，安全技术规程和技术管理制度5）主持主要工程的质量，安全检查，处理施工质量事故和施工中的技术问题项 目 经 理质安科负责人现场施工材料控制人现场安全控制人现场工艺控制人现场质量检验控制人控制点安全用具是否合格安全用品的检验严格按安全技术规程作业检查基本应符合要求严格执行施工方案施工过程的中间控制施工后自查自检按标准汇同甲方人员进行定期回访用户、收集反馈整理信息材料外观质量检查材料是否过期粘度检查有无生产批号、说明书、合格证 质量检验报告质控制点控制点控制点8.3质量管理的措施防腐施工工艺质量控制点：8.3.1落实各级质量管理责任制，推行质量目标管理，目标逐级落实，各级管理人员安排好施工时相应下达其质量目标，使工程全过程都处于有序的质量控制状态。
8.3.2教育全体职工，继续保持全员质量意识，全员为工程质量负责，树立“质量就是企业的生命”的责任感，争创优良工程8.3.3对防腐蚀材料按照GB3186-32进行抽样，按照检测标准进行各项目复检，符合要求，方能用于工程8.3.4以保证工程质量为中心议题，积极开展QC小组活动项目部对其活动定期检查，对QC小组的成果定期发布并用以指导施工8.3.5为保证工程质量，严格实施工序质量控制做到上道工序不合格不进行下道工序的施工，根据业主监理师和甲方质监人员意见，将各工序划分为A、B、C三级质量控制点施工与质检严格A、B、C三级质量监控制度，不得降级或漏检，对于AR、BR、CR级的检查，则将其检查结果记录签证归档8.3.6对参加本工程的施工人员进行全员性技术培训，考试合格后方可上岗作业8.3.7推行自检、互检、专检三级检查制度，我单位部检查合格则根据质量控制点通知甲方质检人员进行共检，并填写联检质量单8.3.8实行质量认证一票否决权，项目部质安部予质检员一票否决权，各班组的施工进度须经质安部认可签字，才能成为有效的进度，否则不能进行工资考核8.3.9施工质量与经济效益挂钩，实行奖优罚劣，重罚重奖的质量奖罚制度，从管理到施工工人，质量是其工资、奖金考核重要的指标。
8.3.10认真建立施工工件的施工档案，认真如实地填写施工记录，施工日记，自检记录，交接记录等达到从施工档案中跟踪检查到每一个杆塔每个工序的施工条件，材料配比、负责人、作业者、事故处理等容8.3.11建立成品、半成品保护制度，对于造成损坏的责令其返工，直至达到专检员认可合格情节严重者处以经济惩罚8.4 质量管理与检验标准8.4.1工程施工与验收规（1）GB/T19-ISO9000质量管理体系、要求（2）GB50205-2001钢结构工程施工质量验收规（3）GB8923-88涂装前钢材表面锈蚀等级和除锈等级（4）GB/1720-88漆膜附着力测定法（5）GB9286-88色漆和清漆、漆膜的划格试验（6）GB/T9750-88涂料产品的包装标志（7）GB/T3491-92漆料产品包装通则8.4.2有关试验规（1）GB/T1723-93涂料粘度测定法（2）GB/T1724-79（89）涂料细度测定法（3）GB/T1726-79（89）涂料遮盖力测定法（4）GB/T1727-92漆膜一般制备法（5）GB/T1730-93漆膜硬度测定法、摆杆法（6）GB/T172879（89）漆膜、腻子、膜干燥测定法（7）GB/T1731-93漆膜柔韧性测定法（8）GB/T1732-93漆膜耐冲击测定法（9）GB/T1763-79（89）漆膜耐化学试剂测定法（10）GB/T3186（89）涂料产品的取样8.5 质量保证技术措施（1）强化精品意识，推行ISO9002质量保证体系和质量保证标准，保证本工程质量达到优良。
2）遵循我们“保证质量，保证工期，服务第一，用户至上”的一贯服务宗旨3）组织高水平专业铁塔防腐人员，高空带电作业，施工有一定施工经验的技术人员组成施工队伍4）建立建全保证体系，严格执行国家有关质量标准和公司“质量管理手册”5）基体表面处理：基体表面的油污与锈蚀要彻底处理干净经验收合格后，当天必须涂刷第一道底漆，因故隔夜或超过6小时不能与时涂刷，基体表面将返锈，必须进行基体表面二次除锈处理6）施工材料：材料入库要按技术规标准进行5%的抽检，合格证书、质检单容和技术指标要符合要求施工时，必须严格按照比例配制，当天施工所剩与因天气原因造成的材料剩余必须处理掉，严禁再次使用7）温度的影响：在涂装施工过程中气温可能出现低温现象，低温会影响施工质量本工程无法采取增温与其它保护措施为保证涂料质量不受影响，温度必须高于零上五度时进行涂刷施工，在低于零下5℃时禁止施工8）塔体特殊部位的难度与影响：塔体影响主要在塔体连接处，连接处的螺丝与连接处塔材之间的缝隙，这些地方积水时间长，一般锈蚀严重在除锈时由于缝隙太小，不易清理涂装时涂料涂刷如果不到位，就会影响工程质量因此在除锈时应着重处理这些部位，用专用工具彻底清理缝隙间的杂物与锈蚀物，达到除锈标准，涂刷时先用底漆涂刷彻底，再用腻子补平缝隙，再进行下道涂刷工序的施工。
十一、安全目标，安全保证体系与技术组织措施9.1安全控制体系图：9.2 安全管理目标：9.2.1认真贯彻“安全第一、预防为主”的方针，建立以项目经理为主要负责人，并由安全员、专业队长与班组长兼职，从组织上得到保证9.2.2重大伤亡事故为零，一般事故率不超过2‰ 9.2.3落实并实施HSE作业计划，向着健康、安全、环保目标发展HSE方针和目标：（1）强化HSE方针，全员参与，保健康、保安全、维护环境2）通过安全管理，创造良好的施工环境和作业条件，使生产活动安全化，最优化，减少或避免事故发生，保证职工的健康和安全9.3安全管理组织机构与主要职责9.3.1组织机构项目经理HSE管理办公室安全负责人施工队长各班组兼职安全员9.3.2主要职责（1）项目经理：项目经理是施工项目管理核心人物，也是安全生产的首要责任者A：对安全生产和劳动保护方面负全面领导责任B：解决施工生产中安全技术问题C：对职工进行安全技术教育，参加重大事故的调查分析，提出技术鉴定意见和改进措施D：指令安全员制定出完善的针对本工程特点的安全保证技术措施2）安全员：A：执行安全规章制度，做好职工的安全思想、安全技术知识、安全标志、安全规章制度以与用电、防碰、防坠、防火的教育工作，新工人经培训后才上岗。
B：按照施工组织方案，落实安全技术措施，负责安全技术交底，组织安全竞赛活动C：监督职工坚持使用“三宝”D：经常检查施工现场搭设的安全设施、用电与机械设备、防护装置的情况，有防护装置须经验收合格后方可使用E：坚持“安全第一”的原则，若生产和安全矛盾，应服从安全，不违章指挥并监督工人按章作业F：发生安全事故，要立即保护现场与时上报，并积极参加调查和处理G：积极开展“安全无事故”竞赛活动，促进安全生产（3）施工队长A：对施工项目的生产负直接领导责任B：在组织施工的同时，要认真执行安全生产制度，并制订实施细则C：进行分项、分层、分工种的安全技术交底D：组织工人学习安全技术操作规程，做到不违章作业E：经常检查施工现场，发现隐患与时处理，发生事故立即上报4）班组长A：模执行安全生产规章制度，熟悉掌握本工种的安全技术规程B：带领本班组人员遵章施工，认真执行安全措施，发现疑情立即制止C：每次上班之前必须对工人进行安全技术教育，时常提醒工人“安全警钟”常鸣9.4 安全管理制度与方法9.4.1安全生产责任制以项目经理为主导，建立和建全安全生产责任制度，从领导到每个职工明确安全的具体任务，责任，齐抓共管，做到安全生产层层有分工，事事有人管，人人有职责，相互监督，相互检查。
9.4.2安全教育制度本工程属特种工种，险情较大，为使职工适应施工作业环境，实现安全生产目标，首要条件是对职工进行安全技术教育，安检负责人必须对职工每天开一次会议，要职工牢固树立“安全第一，预防为主”的思想9.4.3安全检查制度安全制度必须层层执行，通过定期和不定期检查，如发现不严格按照安全规章作业者，必须停工，使其再承受安全教育学习安检员每次安全检查必须要记录登记9.5 安全组织技术措施根据招标文件意向，本次杆塔结构较高，角钢连接距长，施工是带电作业，施工难度大，因此，在攀登铁塔防腐作业过程中，职工要特别注意自身安全保护，保持带电导体的安全距离，注意攀登时脚下的牢固程度，特别要随时检查安全带是否挂好，安全带要挂在上面，不准平挂和挂在下面作业施工，严格按照“安全第一、预防为主”的方针进行防腐施工，具体措施如下：1、根据DL409-91《电业安全工作规程（电力线路部分）》和国家电网安监〔2005〕83号《国家电网公司电力安全工作规程（电力线路部分）》的要求，认真做好保证安全的组织措施和技术措施2、在设备、构件上刷涂、工作人员活动围与其所携带的工。
