建筑室内设计专业《111、风管机安装步骤详解》

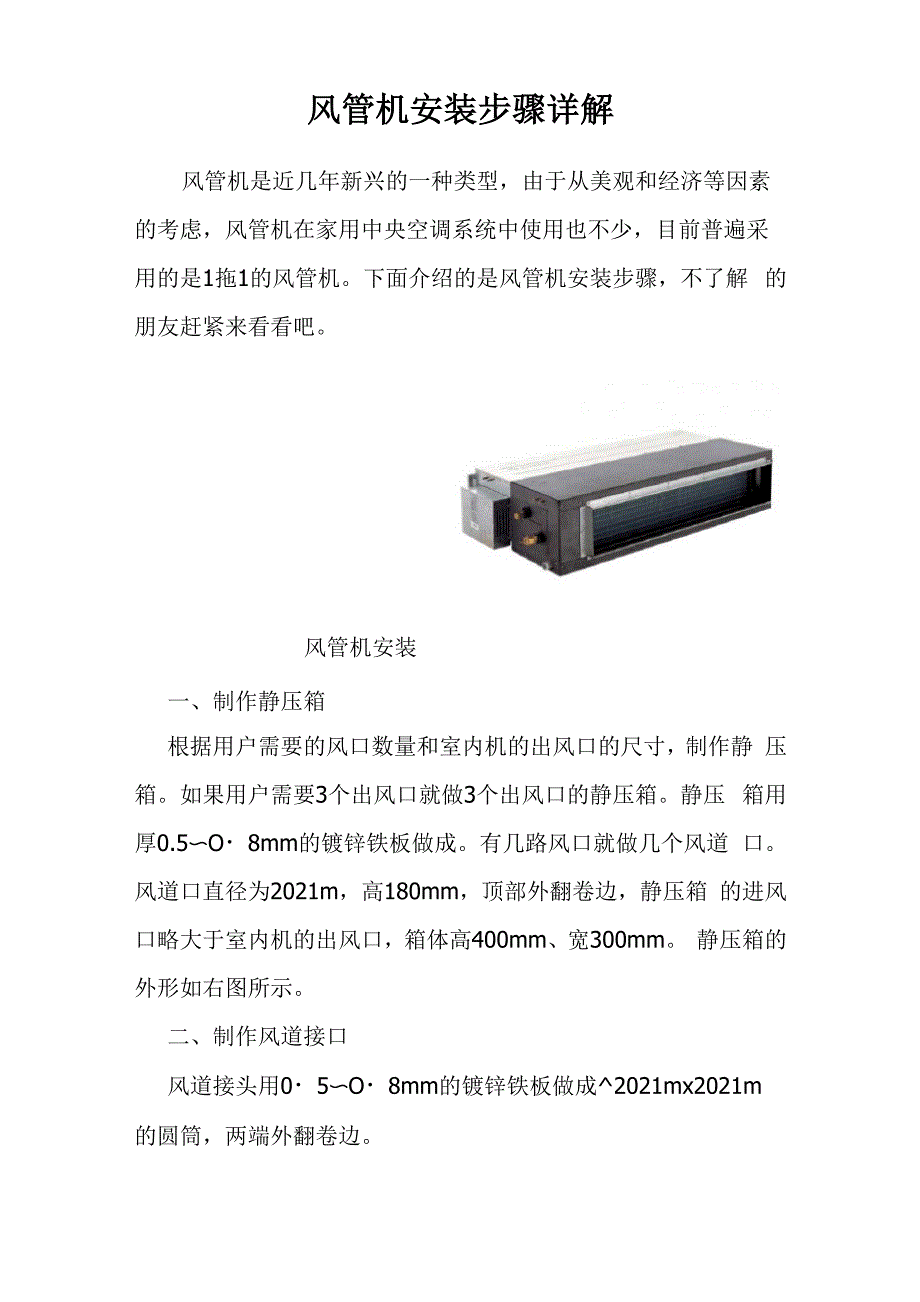

风管机安装步骤详解风管机是近几年新兴的一种类型，由于从美观和经济等因素 的考虑，风管机在家用中央空调系统中使用也不少，目前普遍采 用的是1拖1的风管机下面介绍的是风管机安装步骤，不了解 的朋友赶紧来看看吧风管机安装一、制作静压箱根据用户需要的风口数量和室内机的出风口的尺寸，制作静 压箱如果用户需要3个出风口就做3个出风口的静压箱静压 箱用厚0.5〜O・8mm的镀锌铁板做成有几路风口就做几个风道 口风道口直径为2021m，高180mm，顶部外翻卷边，静压箱 的进风口略大于室内机的出风口，箱体高400mm、宽300mm 静压箱的外形如右图所示二、制作风道接口风道接头用0・5〜O・8mm的镀锌铁板做成^2021mx2021m 的圆筒，两端外翻卷边三、凿风道洞首先根据风口的数量，确定风道洞的大小，然后用电锤和二 锤在墙上开风道洞例如：三个风道那么需要开2021mX800mm 的墙洞，其他依此类推在每个风道口的墙壁上再开一条放入绝 缘套管的槽沟，深约50mm、宽20210mm,用于接控制风口的 开关连线和开关将静压箱的进风口套在室内机的出风口外侧，用屮3・2mm的 钻头钻孔，然后再用铆钉铆死将整个静压箱紧紧地固定在室内 机上，然后采用8mm厚的PE棉包住静压箱，做保温处理。

先 将PE棉放在静压箱的出风口上，用手压出一个出风口的印子， 再用钢锯条锯出圆洞用毛刷沾胶（如309胶、好帮手）涂在PE 棉上，再将静压箱也涂上胶、凉一会，然后将PE棉粘在静压箱 上，出风口从洞中穿过，要按实粘牢PE棉的接头处，要用锡 箔纸贴实五、安装风道将风道内层套在静压箱的风口上，再用并行的12号铁丝拧 紧，用锡箔纸沿着一周圈贴实再将石棉保温层及外边的保护层 套到底部，用并行的12号铁丝拧紧，再用锡箔纸沿着一周贴实 晃动风道，锡箔纸不应有裂纹依此法，将各个风道固定好六、 安装室内机根据室内机四个吊孔的距离，用铅笔在吊室内机的天花板上 画出固定螺丝的位置钻孔后，将准备好的膨胀螺丝（该螺丝是 在gmm的膨胀螺丝上焊接一段长490mm的全丝螺栓，再带2 个螺帽放入孔内）拧紧，然后把室内机的四角放在螺栓内将室内 机吊起室内机的安装必须保持水平，否那么会造成排水不畅， 容易漏水七、 安装排水管排水管采用3/4〃的PVC 管,管外侧套保温层将等径接头（带 螺丝）的两端涂上PVC管胶水，一端放在室内机上，另一端将涂 胶后的PVC管插入固定，一直接到下水道安装时，应注意排 水管的上下，观察排水是否顺畅。

八、固定风道用gm的膨胀螺丝焊上gmx690mm的钢筋固定在风道的 两侧，然后将钢筋折弯，兜起风道也可以在风道的两侧打膨胀 螺丝，再用铁丝吊起风道九、缝制风道接口袋将厚帆布裁成560mmx300mm的长条，再缝制成圆筒然 后将风道接口袋，一折一折地包在风道接头上，用并行铁丝拧紧， 再用锡箔纸贴好连接处风道接头的另一端套在风道上，先将风 道的内层套好，用铁丝拧紧，再用锡箔纸贴好连接处十、连接出风口 （标准风口）将帆布套在风口上，用铁丝拧紧，外面贴上锡箔纸十一、安装室外机根据室外机的大小做好安装支架，再用^14mxl00mm的膨胀螺丝固定安装支架，然后将室外机固定在支架上十二、室内外机的连接1•配管的连接将屮9・52mm和屮19・05mm的铜管穿上保温管, 扩好喇叭口后，分别连接到室内外机的上下压管上，然后排空 各接口要严格检漏2•电气局部的连接380V电源线用截面积4mm2x4芯的电缆 线，信号线使用屮0・75mm的铜芯线，每根线上必须穿上线号， 做好标记，然后一一对应接好各风口供电可以用截面积 1.5mm2x2芯的软铜芯线，穿在蛇形绝缘套管里，一端接室内机， 另_端接各风口3•风口开关的连接如左图所示，将截面积O・75mm2x3芯的电 缆线穿在绝缘套管里，埋在各门口所开的线槽内，用于接控制风 口的开关。

将电缆一端的其中两根接控制开关的两个静触头，另 一端的这2根线接风口电机的控制端剩下的一根剪断，去开关 的一根接主电源I二的火线，去风口的一根接主电源线上的零线最后，时需要留净空52021x140mm的出风口，82021x370mm 的回气口，300mmx1500mm 的检修口，检修口 必须能够方便地拆下两个电机风管机和中央空调的区别风管机普遍是一拖一的配置，而中央空调是一拖多，只需要 一台室外机，可以供给多个室内机一起工作，比拟适合家用风 管机那么比拟适合、、商场等独立场所使用风管机和中央空调在使用效果上也有很大差异中央空调出 风均匀、柔和，不扬尘、不会污染室内空气，使用舒适度高而 且可以分室控制，并采用直流变频技术，非常节能风管机优缺点分析优点：风管机有着中央空调的一些优点，比方隐蔽安装、节 省空间、不影响整体风格，而且风管机造价低，维护方便缺点：采用定频技术不够节能，噪音略大，室外机多，要求 外机位置多。
