医梯技术参数要求.doc

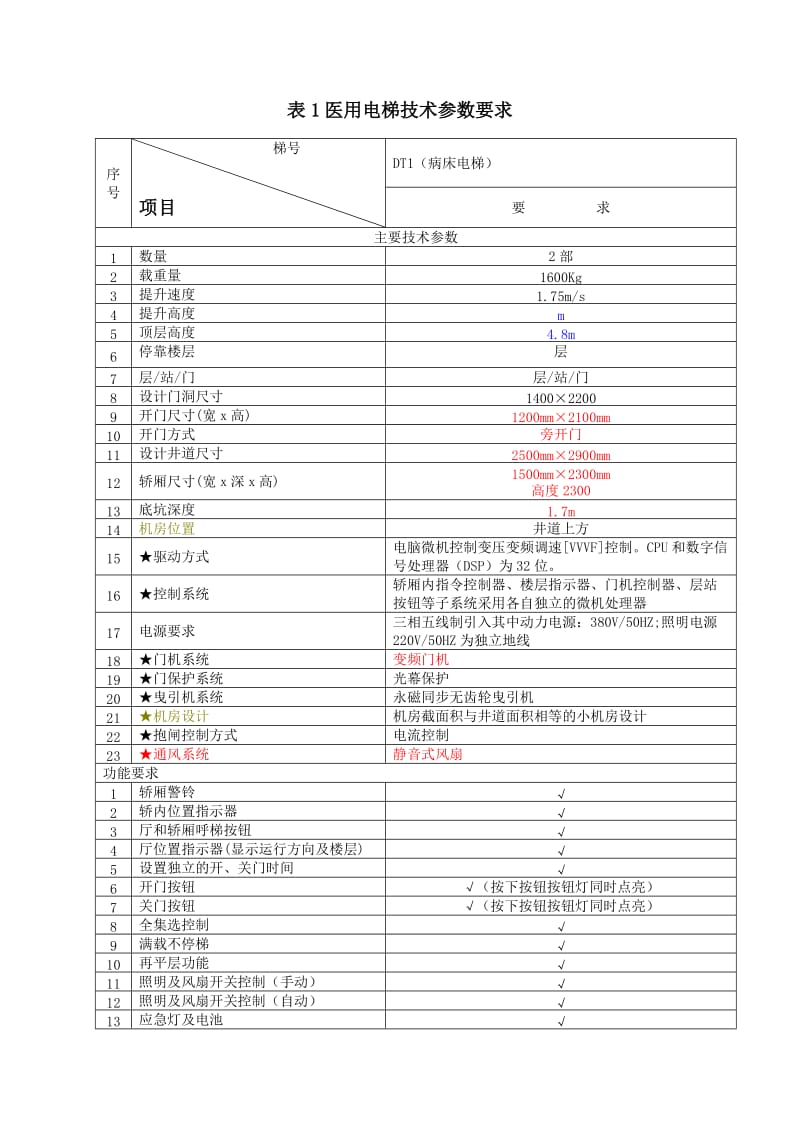

表1医用电梯技术参数要求序号 梯号项目DT1（病床电梯）要 求主要技术参数1数量2部2载重量1600Kg3提升速度1.75m/s4提升高度m5顶层高度4.8m6停靠楼层层7层/站/门层/站/门8设计门洞尺寸140022009开门尺寸(宽x高)1200mm2100mm10开门方式旁开门11设计井道尺寸2500mm2900mm12轿厢尺寸(宽x深x高)1500mm2300mm高度230013底坑深度1.7m14机房位置井道上方15★驱动方式电脑微机控制变压变频调速[VVVF]控制CPU和数字信号处理器（DSP）为32位16★控制系统轿厢内指令控制器、楼层指示器、门机控制器、层站按钮等子系统采用各自独立的微机处理器17电源要求三相五线制引入其中动力电源：380V/50HZ;照明电源220V/50HZ为独立地线18★门机系统变频门机19★门保护系统光幕保护20★曳引机系统永磁同步无齿轮曳引机21★机房设计机房截面积与井道面积相等的小机房设计22★抱闸控制方式电流控制23★通风系统静音式风扇功能要求1轿厢警铃√2轿内位置指示器√3厅和轿厢呼梯按钮√4厅位置指示器(显示运行方向及楼层)√5设置独立的开、关门时间√6开门按钮√（按下按钮按钮灯同时点亮）7关门按钮√（按下按钮按钮灯同时点亮）8全集选控制√9满载不停梯√10再平层功能√11照明及风扇开关控制（手动）√12照明及风扇开关控制（自动）√13应急灯及电池√14轿厢急停开关√15光幕保护√16轿顶、机房检修√17泊梯开关（检修用）√18五方对讲√19超载不启动（含警示灯及蜂鸣器）√20防捣乱操作√21轿厢到站钟√22消防电梯功能√23轿厢反向指令消除√24电梯受阻失速保护√25安全停靠保护√26待机功能√27火灾返回功能√28★称重补偿装置线性连续称重启动二、主机、控制柜：主机永磁同步主机驱动系统VVVF基站返回基站由招标人定功能预留远程监控系统接插装置所有电梯火警返回消防功能某层退出服务控制；表2乘客电梯技术参数要求序号 梯号项目TKJ（乘客电梯）要 求主要技术参数1数量1部2载重量1000Kg3提升速度1.75m/s4提升高度m5顶层高度4.6m6停靠楼层20层7层/站/门层/站/门8设计门洞尺寸110022009开门尺寸(宽x高)900mm2100mm10开门方式中分门11设计井道尺寸2200mm2200mm12轿厢尺寸(宽x深x高)1600mm1500mm高度2350mm13底坑深度1.7m14机房位置井道上方15★驱动方式电脑微机控制变压变频调速[VVVF]控制。
CPU和数字信号处理器（DSP）为32位16★控制系统轿厢内指令控制器、楼层指示器、门机控制器、层站按钮等子系统采用各自独立的微机处理器17电源要求三相五线制引入其中动力电源：380V/50HZ;照明电源220V/50HZ为独立地线18★门机系统变频门机19★门保护系统光幕保护20★曳引机系统永磁同步无齿轮曳引机21★通风系统静音式风扇功能要求1轿厢警铃√2轿内位置指示器√3厅和轿厢呼梯按钮√4厅位置指示器(显示运行方向及楼层)√5设置独立的开、关门时间√6开门按钮√（按下按钮按钮灯同时点亮）7关门按钮√（按下按钮按钮灯同时点亮）8全集选控制√9满载直驶功能√11照明及风扇开关控制（手动）√12照明及风扇开关控制（自动）√13应急灯及电池√14轿厢急停开关√15光幕保护√16轿顶、机房检修√17泊梯开关（检修用）√18超载不启动（含警示灯及蜂鸣器）√19五方通话√20轿厢反向指令消除√21电梯受阻失速保护√22安全停靠保护√23分散待机功能√24火灾返回功能√25★称重补偿装置线性连续称重启动二、主机、控制柜：主机永磁同步主机驱动系统VVVF基站返回基站由招标人定功能预留远程监控系统接插装置所有电梯火警返回消防功能设备主要性能：1、 机房噪基准值≤65db(A)；2、 电梯运行时垂直方向振动加速度基准值≤20cm/s2,水平方向的振动加速度基准值≤15cm/s2 3、 电梯加装消防回归装置；4、 VVVF控制要有防干扰系统并满足国标要求，以消除电梯电磁干扰及污染；5、 轿厢顶应选用低噪音通风机，轿厢下部设有回风口，出风口和回风口应保持规范要求的距离，不能形成短路，以增强轿厢内的气流和空气品质；6、 自动停止轿厢照明、通风装置；如果电梯停用超过设定的时间，自动关停轿厢内的照明灯及通风装置以便节能，如遇召唤再自动开启；7、 消防电梯火灾紧急返回：假如火险发生，消防电梯自动回到设定层，消防电梯只听从轿厢内消防员的指令；8、 满载直驶功能；9、 防捣乱功能；10、 基站关机功能；11、 控制柜故障代码显示；12、 有/无司机服务；13、 首层独立锁梯功能.14、 每层有楼层和方向显示，检修有英文显示15、 安全设备：16、 断相和错相保护；17、 上、下终点开关和上、下极限开关；18、 缓冲器；19、 限速器；20、 安全钳21、 轿厢照明设施：轿厢照明应选用高效节能灯具不少于两组，满足照度要求，并配备应急照明，当照明断电，紧急照明灯会自动打开。
当照明电源恢复正常时，紧急照明灯自动熄灭；22、 超重警告(在轿厢内的操纵盘上装有声音警报装置)：当电梯超重时，不允许关门起动，门必须打开，并同时发出声光警报，当超重现象消除时， 警报自动解除，电梯恢复正常运行；23、 警铃（在轿厢内的操纵盘上装一按钮）：若事故发生，按下操纵盘上的警铃按钮，向安全中心和机房呼叫，在轿厢顶和一楼井道的铃声响起； 装饰装修标准 轿厢门、壁板不锈钢所有电梯门套为小门套首层厅门、门套不锈钢装厚度1.2mm轿厢地板为PVC橡胶地板，厚度为2mm电梯按钮为圆型按钮轿厢内外显示为点阵式数字显示。
