2011年南京市综合高中三年级统一调研测试卷.doc

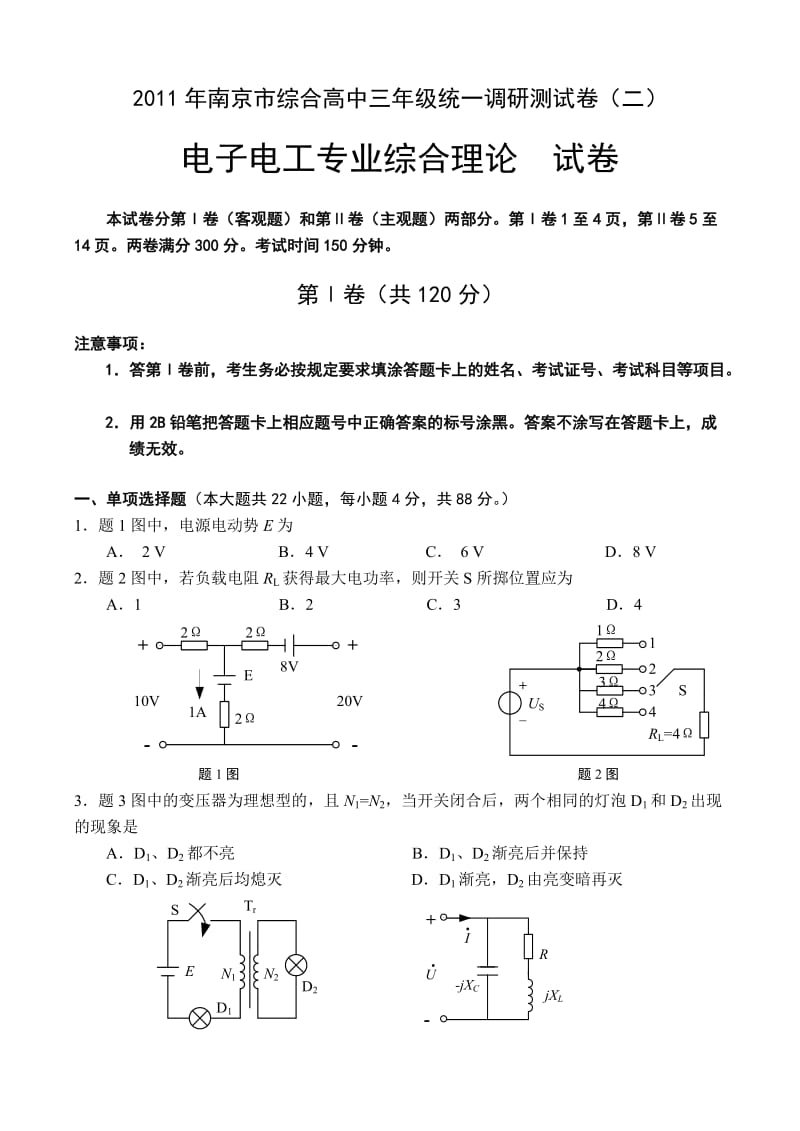

2011年南京市综合高中三年级统一调研测试卷（二）电子电工专业综合理论　试卷本试卷分第Ⅰ卷（客观题）和第Ⅱ卷（主观题）两部分第Ⅰ卷1至4页，第Ⅱ卷5至14页两卷满分300分考试时间150分钟第Ⅰ卷（共120分）注意事项：1．答第Ⅰ卷前，考生务必按规定要求填涂答题卡上的姓名、考试证号、考试科目等项目2．用2B铅笔把答题卡上相应题号中正确答案的标号涂黑答案不涂写在答题卡上，成绩无效一、单项选择题（本大题共22小题，每小题4分，共88分1．题1图中，电源电动势E为A． 2 V B．4 V C． 6 V D．8 V2．题2图中，若负载电阻RL获得最大电功率，则开关S所掷位置应为A．1 B．2 C．3 D．4 题1图 题2图3．题3图中的变压器为理想型的，且N1=N2，当开关闭合后，两个相同的灯泡D1和D2出现的现象是A．D1、D2都不亮 B．D1、D2渐亮后并保持 C．D1、D2渐亮后均熄灭 D．D1渐亮，D2由亮变暗再灭 题3图 题4图4．题4图所示电路中，R=XL=10 Ω，电路功率因数为0.707，则XC的值为A．20 Ω B．10 Ω C．5 Ω D．14.1 Ω5．电容器C1、C2串联后接在直流电路中，若C2=2C1，则C2端电压应为C1端电压的A．1/4倍 B．1/2倍 C．2倍 D．4倍6．三相对称电源相电压为220 V，若三相对称负载额定相电压为380 V，则电源与负载的连接方式应为A．Y—△ B．△—△ C．Y—Y D．△—Y7．题7图所示为某放大电路中的三极管，各管脚的电位已知，则该三极管的1、2、3脚分别为A．e、b、c B．e、c、b C．b、e、c D．c、e、b 8．某放大电路如题8图所示，随着输入正弦信号的增大，输出电压uo先出现负半周失真。

为改善波形失真，合适的方法是 A．减小RB1 B．RB1增大 C．RC减小 D．VCC增大 题7图 题8图 题9图 9．某OTL功率放大器如题9图所示，VCC=12 V ， UCES=1 V， VA=5 V，则其最大输出功率POM为A．2.25 W B．2 W C．1.56 W D．1 W 10．关于题10图所示的电路，以下说法中正确的是A．不满足相位平衡条件，不能振荡 B．不满足振幅平衡条件，不能振荡C．能够振荡 D．该电路不是振荡器，不能用振荡平衡条件来判别11．已知放大器A的fL1=100 HZ，fH1=100 kHZ ；放大器B的 fL2=100 HZ，fH2=500kHZ 将放大器A和放大器B级联构成多级放大器后， 放大频率分别为100 kHZ和500 kHZ的正弦信号。

下列有关多级放大器的说法中，正确是A．单独放大各个频率的信号时，输出波形有失真 B．放大两个信号的合成信号时，输出波形没有失真 C．无论放大单个还是合成信号，输出波形都有失真 D．放大两个信号的合成信号时，输出波形有失真12．某组合逻辑电路的输出Y与输入A、B的波形如题12图所示，则该电路的逻辑功能为A．同或 B．或非 C．异或 D．与非 题10图 题12图 题13图13．题13图所示电路，各触发器的初始状态均为0，则经过三个CP作用后，Q1、Q2的状态是A. 0 0 B. 0 1 C. 1 0 D. 1 114．用多量程电压表的250 V挡测量200 V电压，测量结果为197 V；用它的50 V挡测量44 V电压，测量结果为43V则该表的准确度等级最高为A．1.0级 B．1.5级 C．2.0级 D．2.5级15．关于万用表的使用，下列说法中错误的是A．万用表读数时，要使用标度盘上的反射镜，以减小读数时的视差B．万用表使用结束，也可以将转换开关旋至欧姆挡的R1挡，并将其正负端钮用导线短 接，以避免外界电磁脉冲的干扰，使仪表损坏C．测量复合信号时，要考虑转换开关的最高耐压值，防止开关的绝缘材料被击穿D．不管测量什么电量，都不允许用手接触测试棒的金属部分，否则会发生触电或影响测 量准确度16．用下列四只磁电系电压表测量24 V的直流电压，可能产生的最大相对误差最小的是A．准确度等级0.2级，量程20 V B．准确度等级1.0级，量程50 VC．准确度等级1.0级，量程25 V D．准确度等级0.5级，量程30 V17．以下说法中错误的是A．有效值电压表使用有效值检波器，该检波器的输出电压由输入电压的有效值决定B．用均值电压表、峰值电压表和有效值电压表测量非正弦交流电压，均值电压表测量时 的准确度最高C．显示位数是完整位的数字电压表，没有超量程能力D．均值检波器响应的是被测电压的均值，峰值检波器响应的被测电压的峰值18．下面的选项中，不是高频信号发生器输出级电路作用的是A．放大、衰减及调制输出信号，使信号发生器输出电平有足够的调节范围B．在调制级和负载之间起隔离作用，提高振荡频率的稳定性C．滤除不需要的频率分量D．保证输出端有固定的输出电阻（50欧姆）19．示波器的使用，主要有以下环节：①调节光迹的亮度和清晰度；②接入被测信号，进行测量；③接上电源线，开机预热一段时间；④接入校正信号，校正示波器；⑤将垂直微调旋钮和水平微调旋钮顺时针旋足为校准位置。

正确的次序应为A．③①④⑤② B．③④⑤①② C．③①⑤④② D．①②③④⑤20．旋转磁场的转速与磁极对数有关，以四极电动机为例，交流电变化一个周期时，其磁场在 空间旋转的周数为A．2 B． 4 C． 1/2 D．1/421．三相异步电动机在下列各种情况中，转子转速最高的是A．额定负载 B．空载 C．起动瞬间 D．断电瞬间22．在电动机控制电路中，“自锁”功能一般是利用接触器的A．常开辅助触点 B．常闭辅助触点 C．主触点 D．都可以二、判断题（本大题共16小题，每小题2分，共32分下列各小题表述正确的在答题卡上将A涂黑，错误的将B涂黑23．在电压源系统中，负载电阻越大，其获得的电压越高，消耗的电功率也越大24．在RLC并联电路中，总电流I不可能小于IR25．换路前无储能的电容元件，在换路后的一瞬间可视为开路26．理想变压器的原、次级电流与匝数成反比，因此次级电流越大，原级电流越小。

27．当通电的矩形线圈和磁场平行时受到的电磁力矩最大，垂直时电磁力矩最小28．电感滤波电路适用于负载电流小且基本不变的场合29．稳压电路的输出电阻越小其稳压性能越差30．在阻容耦合放大器中，增大耦合电容及旁路电容，可以降低下限频率fL31．D触发器具有保持及翻转功能32．计数器具有计数、定时、分频功能33．按有效数字的运算规则：56.563.214.1500.3305的运算结果为：8.510234．某电动系电压表在一次测量时，游丝因过载发热使弹性发生了变化，从而产生了一定的误差，在以后的测量中，通过引入校正值，即可消除误差35．如果忽略示波器扫描的回程时间，输入1kHz信号时，示波器显示两个周期的稳定波形，此时若将输入信号频率改为1125Hz，则显示的是向右跑动的波形36．YAYB显示方式是双踪示波器5种显示方式中的一种，但它不是双踪显示37．复合按钮是常开按钮和常闭按钮组合在一起而成，当按下按钮时常开、常闭触点同时动作38．三相异步电动机满载起动时的电流要比空载起动时的大绝密 ★ 启用前2011年南京市综合高中三年级统一调研测试卷（二）电子电工专业综合理论　试卷第Ⅱ卷（共180分）得分阅卷人复核人三、填空题（本大题17小题30空，每空2分，共60分）39．题39图中，S断开时Uab＝100 V，Ucd=0，则当S闭合，电路重新稳定后Ucd= ，在这一建立稳态的过程中，R消耗的能量为 。

题39图 题40图 题41图40．题40图所示工频交流电路中，电路无功功率Q= ；电容端电压uC= 41．题41图所示谐振电路中，电容C=250 pF，电感L=1 mH，电阻R1=400 Ω，R2=100 Ω，则电路的谐振频率为 ，谐振时a、b间等效阻抗为 42．题42图中，三相对称电路中，IU=17.32 A；则相电流为 ；若电源相线W断开，则IU= 题42图 题43图 题44图43．题43图中， 电路原处于稳态，t=0时开关断开，则i（0+）为 ；电路时间常数为 44．场效应管的输出特性曲线如题44图所示，则该管为 场效应管，饱和漏电流IDSS= ，gm= 。

45．题45图所示电路中，Rf1引入 反馈，Rf2引入 反馈 题45图 题46图46．题46图中，输出电压的调节范围为 47．题47图所示电路中，电阻R4引入了 反馈若晶体管饱和管压降为2 V，则为了获得最大输出功率，输入电压的有效值需为 题47图 题49图48．（67）10=（ ）2=（ ）8421BCD 49．题49图所示电路，各触发器的初态为0，当4个CP作用后F为 50．某多量程直流电流表的测量线路如题50图所示，电阻R2的色环标注模糊不清，但已知R1=1 Ω，R3=990 Ω，IL1=1 mA，IL2=100 mA，IL3=1 A，则R2= 。

题50图 题53图51．对于多量程的电磁系电流表，通常通过改变固定线圈的 和 来实现量程调节52．被测电压u=10+10sin314t V，现分别使用均值电压表、有效值电压表和峰值电压表进行测量，则读数最大的是 电压表，其读数为 V53．题53图所示，为低频信号发生器的组成框图，所缺部分应为 54．三相异步电动机的额定功率PN＝3 kW，铜损PCu=300 W，铁损PFe＝140 W，其他损耗PX＝60 W，线电压UL＝380V，线电流IL＝6.5 A，则该电动机的功率因数cosφ＝ ，效率η＝ 55．三相异步电动机的额定值为：PN=40 kW，nN＝1460 r/min，UN=220 V/380 V， 接法△/Y，ηN＝0.895，cosφ＝0.89，若采用Y—△降压起动，则起动电流IstY= ，起动转矩TstY = 。

得分评卷人复评人四、简答题（本大题共7小题，共45分） 56．（共4分）题56图为同名端测试原理图，试说明如何根据所测的电压Uab、Ucd及Uac大小来确定互感线圈的同名端 题56图57．（共4分）一个ES=1 V，RS=400 Ω的正弦信号源为RL=25 Ω的负载电阻提供信号，试求：（1）（1分）该负载直接接入信号源时消耗的功率； （2）（3分）如何使该负载从信号源处获得最大功率？最大功率是多少？画出电路图58．（共4分）题58图（a）所示电路中，UBE忽略不计，试在图（b）作出交直流负载线 （a） （b）题58图59．（共9分）时序逻辑电路如题59图（a）所示，试在图（b）中画出Q0、Q1、Q2的波形图。

题59图（a）题59图（b）60．（共8分）题60图所示，为磁电系测量机构1）（4分）简述影响磁电系测量机构的灵敏度的要素；（2）（2分）简述产生阻尼力矩和反作用力矩的部件是什么？（3）（2分）如果铝框从中折断，对测量有影响吗？若有，试述现象 题60图61．（共8分）通用电子计数器原理框图如题61图所示（1）（3分）在图中的空框内填上适当的电路名称；（2）（2分）若该电子计数器用于周期测量，则输入通道A接 信号，输入通道B接 信号；（3）（3分）若该电子计数器可显示7位，用于频率比测量时，f1=1234567 Hz，f2=1000 Hz，要求显示的数字有三位小数，则电路如何连接？采用什么样的测量方法？最终显示的数值是什么？ 题61图62． (共8分)题62图所示，为某机床主轴电机和冷却泵电机控制电路。

机床工作时要求只有冷却泵电机起动后，主轴电机才能起动，停止时则正好相反1）（2分）指出图中的主轴电机和冷却电机分别是哪一个；（2）（2分）要想使设备停车，应如何操作？（3）（2分）电路中有哪些保护功能，对应的器件分别是什么？（4）（2分）若机床在加工工件时出现过载，说明控制电路的工作过程及主电路的运行情况 题62图五、计算题（本大题共6小题，共75分）63．（共12分） 利用叠加定理求解题63图中的电流I，并判断电流源的供耗能情况 题63图64．（共16分）题64图所示电路中，V，各灯规格均为“220V/100W”1）（4分）试求各灯正常工作时、、以及；（2）（4分）若FU1熔断，求此时的、、以及；（3）（8分）若FU1熔断且中线N断开，求此时的、及灯B、C的实际电功率。

不考虑温度对电阻的影响） 题64图65．（共15分）题65图所示的正弦交流电路中，电流I1=I2=1 A，端电压U=10 V，且u与i同相试求电路中的电流I、感抗XL及容抗XC 题65图66．（共14分）题55图所示电路中，已知二极管、三极管均为硅管，β=80， RB1=100kΩ，RB2=24kΩ，RC1=0.1kΩ，RC2=3.9kΩ，RE=2kΩ，RL=3.9kΩ，VCC=12V，rbe≈2 kΩ。

1）二极管VD的作用是什么？（2）画出交流通路；（3）估算静态工作点；（4）估算输入电阻、输出电阻和电压放大倍数 题55图67．（共8分)由集成运放组成的三极管电流放大系数β的测试电路如图5-3所示，设三极管的UBE=0.7V求出三极管的C、B、E各极的电位值；若电压表读数为200mV，试求三极管的β值10分） 题67图68．（共10分）小徐要给班里采买元旦联欢晚会用饮料，计划用不超出60元的班费，给23个同学每人至少买1瓶，且饮料有两个品种及以上供同学们选择恰好超市举行元旦促销活动，规定：一次性购买雪碧10瓶送2瓶、可乐10瓶送3瓶、营养快线10瓶送3瓶，少于10瓶则不送；雪碧2元/瓶，可乐3元/瓶，营养快线4元/瓶请帮小徐设计采买方案1）列出真值表；（2）写出表达式并化简；（3）画出用与非门实现上述功能的逻辑电路《电子电工专业综合理论》试卷 第 10 页（共 14 页）。
