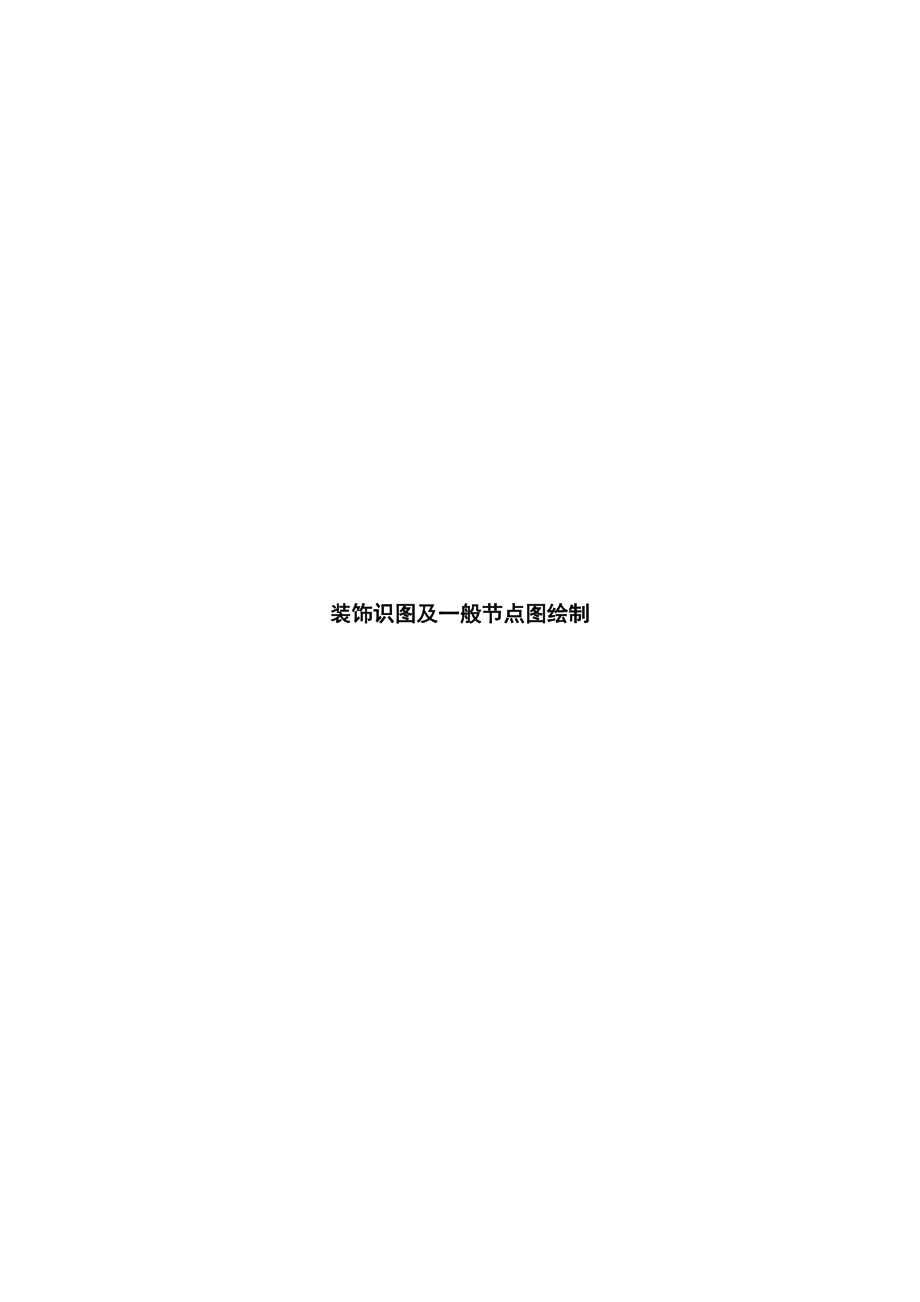

装饰识图及一般节点图绘制第一章 建筑装饰识图基本第一节 线型线型重要表达为不同物体或材质间的辨别方式，或运用不同的线型表白其之间的关系重要分为：粗、中、细；实线、虚线与点划线；方向型、界线型、批示型等粗实线 粗虚 单向箭线中粗线 细虚 双向箭线细实线 点划 尺寸标注线第二节 线宽线宽往往示意装饰物体的主次位置及重要地位，一般粗线一般表达建筑物体的重要轮廓或边界线，强调图中的重点物体和构件第三节 比例制图比例是设计图纸中不可缺少的一件工具，用以显示设计与实际的相应限度，以以便我们读图和测量校对尺寸除节点图外，一般在图签中标明第四节 尺寸标注设计图中的尺寸标注是用品体的尺寸数值将多种物体的安装位置与尺寸以严格的数学数值的形式清晰的拟定了尺寸，并标明了她的起始和终点第五节 图纸单位设定图纸中的统一单位，便于进行加减运算，使用简朴建筑装饰图纸一般以毫米（MM）为设定单位；建筑规划图纸一般以米（M）为设定单位。

第六节 图纸批示阐明不能通过图和符号直观体现出来的特性和信息，可以借助文字进行补充阐明图例第七节 标题栏标题栏应涉及的典型内容有：工程名称、客户名称、设计公司、设计者、制图员、校对人员姓名、图号与图别以及设计出图专用章（详见附公司图签标记）第八节 制图原则及符号理解通用符号和特定符号1、 通用符号：是国家或某地区所规定物品或设备表达符号，例如电源、照明电气、水暖管件等等2、 特定符号：是设计者根据具体规定而设立的物品和饰品的表达符号，例如摆设件、装饰件、特定装饰材料以及特殊物品物件无论采用何种符号，设计图中一定要有符号图例表，以便施工人员索冀对照见图例符号参照表）第九节 图样文字图纸文字是为体现具体的阐明，应以清晰可见为准，各设计单位可使用一般原则，也可根据出图大小实际状况，建立不同大小文字的原则第十节 图别及图号1、 图别：图纸的类别，即属于那一类的范畴；例如：建施、结施、电施、水施、饰施等等2、 图号：图纸编号，将图纸归类、编号，易于索冀查找3、 设立图纸一览表，将所有的汇总成册，形成整套图纸文献第十一节识图要点一、平、立面索引符号和剖面索引符号1、 平、立面索引符号是为引导查看批示面详图位于图册中的位置，便于查阅。

1384－图1 图2中图1中的1表达批示面的显示编号；38为图纸编号，即在1批示面会在38号图纸中表达图2中的4表达批示面的显示编号；－为本图纸编号，即在4批示面会在本图纸中表达为图纸编号，即在1批示面会38号图纸中表达2、 剖面索引符号是标明所截截面的方位剖面详图，并批示于在图册中的位置，便于查阅145 Ⅱ Ⅱ图3 图4图3中的1表达向上截取批示面的显示编号；45为图纸编号，即在1批示面会在45号图纸中表达图4中的Ⅱ表达向下截取批示面的显示编号；若未有其她文字阐明，只能在本图纸中表达二、材料材质图例或索引符号将在装饰图中应位置狭小无法用文字标注的材料用图例符号索引，在装饰材料表中给于批示与阐明框内PT－1、PT－1及MAR均为装饰材料的代名词，在材料表中显示PT-1PT-2MAR-1三、装修明细表采用表格的形式列举每个区域（房间）和室内空间的装饰特点和施工作法。

举例列表装饰明细表区域（房间）地面墙面天花板阐明　地毯木地板地砖墙纸涂料瓷砖石膏板铝扣板木饰面　休息室●　　●　　●　　　客厅　●　　●　●　　　餐厅　　●　●　　　●　厨房　　●　　●　●　　卧室　●　●　　●　　　书房　●　●　　●　　　卫生间　　●　　●　●　　●表达工作内容第二章 图纸的序号与施工阐明第一节 序号室内设计区别于建筑设计的一大特点就是图面数量相称多，为了能迅速找到想看的图纸，必须要将这些装饰图纸按序编号常用有按A、B、C、D方向排序，例如A立面、B立面….；A－A剖面B－B剖面….；也有按1、2、3、4…排序；第二节 图纸排列顺序装饰图纸排列顺序一般为：1、 图纸目录2、 图纸阐明3、 家具列表4、 灯具列表5、 门窗表6、 平面图7、 天花图8、 立面图9、 剖面图10.节点详图水电图、空调通风图、消防图等单列成册成套第三节 施工阐明及建材样品表施工阐明作为设计的一种技术阐明的文献，必须清晰描述工程中需要的材料的使用和盼望施工工艺整套图纸是由施工阐明和设计图构成，在建筑装饰施工中各类施工人员以及产品供应商的活动都应符合这套文献的规定设计师一般会用简要的文字将各区域的天花、墙面、地面、家具、照明以及装饰部分所用材料加以文字阐明，并将多种选材样品贴于文字阐明下方，让客户和施工人员充足明了，不致发生误会和错误。

第四节 图纸的核对一般设计图中的尺寸会与现场实际尺寸发生冲突，因此施工人员在看图时，应将设计图与实际状况进行仔细核对，如果发现错误，应立即提请修正一般设计阐明中，设计者会表白“本施工图内所示之尺寸，应以现场实际尺寸为准”第三章 装饰图纸的种类第一节 装饰设计图纸种类一套完整的装饰设计图纸应涉及平面图、天花图、立面展开图、家具布置图、断面、剖面和节点详图，甚至有必要还应增长透视图和装饰效果图若要对原有水电进行改动，还必须增长水电施工图及弱电图第二节 常用装饰设计图纸一、平面图与天花图平面图简而言之，装饰建筑水平剖开后，由上向下正投影称为平面图；由下向上正投影称为天花图二、立面图将室内装饰四周的投影面依次展开，所得到的就是装饰立面图装饰立面一般按序展开；如遇不规则空间，可单独设立序号三、水电图水电设计是装饰施工的配合设计，其根据装饰规定和使用规定设立相应的功能需求其具体还分为系统图和平面图系统图是根据使用能量的大小设计配备，平面图是根据使用范畴和区域规定配备的具体是：（一）配电系统图、配电平面图（插座）、照明平面图；（二）给水系统图、给水平面图；（三）排水系统图、排水平面图；（四）弱电重要是指：电话、电视、音频、网络及监控等信号线位的设立，一般为平面图。

四、一般节点图（细部详图）和剖面图节点图（细部详图）和剖面图都是为表达装饰细部构造与细部组织的具体阐明设计图纸，便于解释和反映其内部或局部的实际构造状况第四章 一般节点图（细部详图）和剖面图的绘制第一节 节点图和剖面图的绘制的基本原则 节点图和剖面图都是为表达装饰细部构造与细部组织的具体阐明设计图纸，便于解释和反映其内部或局部的实际构造状况，因此，该图的设计与绘制必须充足考虑组织、组合构造的关系与完毕面相相应图例所示第二节 节点图和剖面图绘制的一般措施和环节1、 根据平、立面，拟定绘制部位或截取部位2、 根据平、立面图上的尺寸，拟定绘制部位或截取部位的尺寸界线，明确尺寸表达3、 将在平、立面图上不能表达体现的具体细部组织与构造按比例放大绘制，明确组合构造第三节 绘制要点1、 节点图和剖面图绘制一般准则（1） 必须显示绘图名称和绘制比例，有设计者根据需要设定，原则上应以清晰明了、真实反映为原则2） 注意平、立面及其她图纸的索引关系，杜绝错误索引2、 注意要点（1） 注意材料、间距和需要参照的其她图样的项目例如，橱柜的宽度和高度尺寸、冰箱及其她等，核对这个尺寸与平、立面上的尺寸与否一致2） 注意与木制品毗邻和连接在一起的有关物体，涉及门框、镜子、墙基、五金器具等。

3、 尺寸标注要点（1） 注意详图中的重要尺寸，如物品的高、宽、厚度界线2） 注意详图中的圆弧半径、厚度以及安装间距3） 注意洞口尺寸大小，与否与设计原则和规定相悖第四节 图例阐明（附《林茵湖畔》别墅装饰图）。
