浙教版科学2019-2020学年八年级上学期4.5分组实验研究串、并联电路的电压特点同步练习B卷.doc

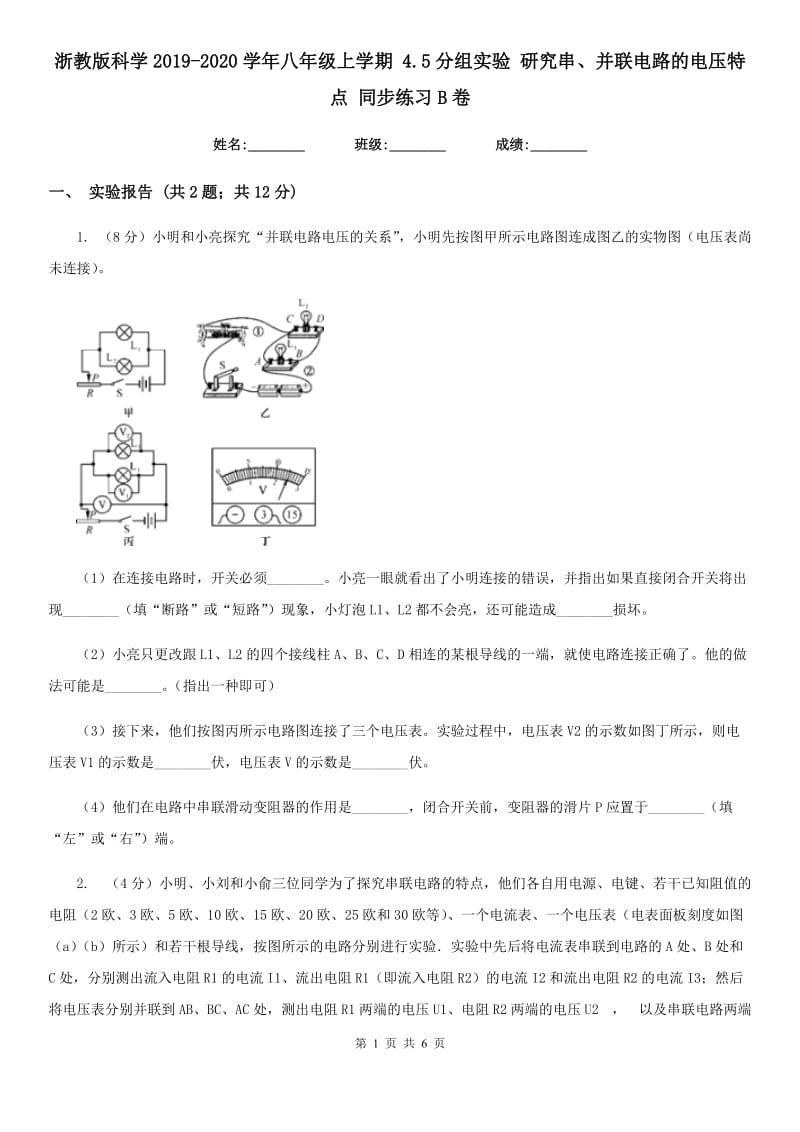

浙教版科学2019-2020学年八年级上学期 4.5分组实验 研究串、并联电路的电压特点 同步练习B卷姓名:________ 班级:________ 成绩:________一、 实验报告 (共2题；共12分)1. （8分）小明和小亮探究“并联电路电压的关系”，小明先按图甲所示电路图连成图乙的实物图（电压表尚未连接）1）在连接电路时，开关必须________小亮一眼就看出了小明连接的错误，并指出如果直接闭合开关将出现________（填“断路”或“短路”）现象，小灯泡L1、L2都不会亮，还可能造成________损坏 （2）小亮只更改跟L1、L2的四个接线柱A、B、C、D相连的某根导线的一端，就使电路连接正确了他的做法可能是________指出一种即可） （3）接下来，他们按图丙所示电路图连接了三个电压表实验过程中，电压表V2的示数如图丁所示，则电压表V1的示数是________伏，电压表V的示数是________伏 （4）他们在电路中串联滑动变阻器的作用是________，闭合开关前，变阻器的滑片P应置于________（填“左”或“右”）端 2. （4分）小明、小刘和小俞三位同学为了探究串联电路的特点，他们各自用电源、电键、若干已知阻值的电阻（2欧、3欧、5欧、10欧、15欧、20欧、25欧和30欧等）、一个电流表、一个电压表（电表面板刻度如图（a）（b）所示）和若干根导线，按图所示的电路分别进行实验．实验中先后将电流表串联到电路的A处、B处和C处，分别测出流入电阻R1的电流I1、流出电阻R1（即流入电阻R2）的电流I2和流出电阻R2的电流I3；然后将电压表分别并联到AB、BC、AC处，测出电阻R1两端的电压U1、电阻R2两端的电压U2 ， 以及串联电路两端的总电压U，并将各自测得的数据汇总记录在表一中． 表一学生电阻R1（Ω）电阻R2（Ω）A处电流I1（A）B处电流I2（A）C处电流I3（A）AB间电压U1（V）BC间电压U2（V）AC间电压U（V）小徐10100.300.300.303.03.06.0小刘5150.200.200.201.03.04.0小章2550.180.180.184.50.95.5（1）分析比较表一中对应的I1、I2和I3的数据，可得到的初步结论是：串联电路中，________（2）分析比较表一中对应的U1、U2和U的数据后，小徐和小刘认为小章的测量数据一定有问题，且修改了数据，如表二所示． 表二你认为小徐和小刘修改数据的做法________（选填“正确的”或“错误的”），你认为造成“4.5V+0.9V≠5.5V”的原因可能是：________．（3）为了进一步探究串联电路的电阻特点，接下来他们应该做的是：________． 二、 实验突破 (共3题；共17分)3. （2分）在照明灯具行业内，LED将是未来照明产业发展的必然趋势．小明对新型LED灯带很好奇，取一段剖开后发现，灯带中的LED灯是串联后通过电源适配器接入照明电路的．他取下其中一只LED灯接在电池两端没有亮，对调电池正负极后亮了，用手试摸，点亮的灯几乎不发热．以下推断符合上述实验事实的是（ ）A . 单只LED灯工作电压是220VB . LED灯主要是将电能转化为内能C . 灯带中一只LED灯断路后其他灯还亮D . 电源适配器是将交流电转变为直流电4. （7分）根据所学知识看图回答问题：（1）如图1中物体的长度是________cm ， 图2中电压表的示数是________V ． （2）图3中量筒里水的体积是________ mL ． （3）图4所示的装置做“探究电流相同时，通过导体产生的热量与电阻大小的关系”的实验．（甲、乙是完全相同的密闭容器．闭合开关前，A、B两U形管内液面相平）①由于电流产生的热量不易直接测量，因此在实验中是通过观察U形管中液面的________来显示甲、乙容器内空气温度的变化，这里采用了________ 的探究方法．②通过对比观察，________（选填“甲”、“乙”）容器中导体的电阻产生的热量较多．由此可知，在电流强度和通电时间相同时，电阻越________ ， 导体产生的热量越多．5. （8分）阅读下面的短文，回答问题双触点干簧管双触点干簧管是一种磁控开关，结构如图1所示，其外壳是一只密封的玻璃管，管内充有某种惰性气体，并装有A、B和C三块簧片，其中B和C是用铁或镍等材料制成，A是用铜或铝等非磁性材料制成，A的端点与C的端点是固定端点，B的端点是自由端点，正常时B的端点在自身弹力作用下与A的端点接触，当绕在干簧管上的线圈通电时，如图2所示，B的端点与C的端点分别被磁化而相互吸引，当吸引力大于B的弹力时，B与A的端点分开，并与C的端点接触．而当B与C的吸引力减小到一定程度时，B在弹力的作用下与C的端点分开，重新恢复与A的端点接触．请问答下列问题：（1）________在图2中，若要使螺线管的左端为N极，则电源左端是　　极．（2）簧片A、B和C所对应的材料可能是________．（填写序号）①铁、铁、铜 ②铜、铝、铁 ③铜、铁、铁 ④镍、铁、铝（3）当B的端点与C的端点接触时，簧片B具有________势能．（4）如图3所示，请将电路连接完整，要求闭合开关后，红灯先通电，然后绿灯与红灯能交替通电．第 6 页 共 6 页参考答案一、 实验报告 (共2题；共12分)1-1、1-2、1-3、1-4、2-1、2-2、2-3、二、 实验突破 (共3题；共17分)3-1、4-1、4-2、4-3、5-1、5-2、5-3、5-4、。
