提升机验算

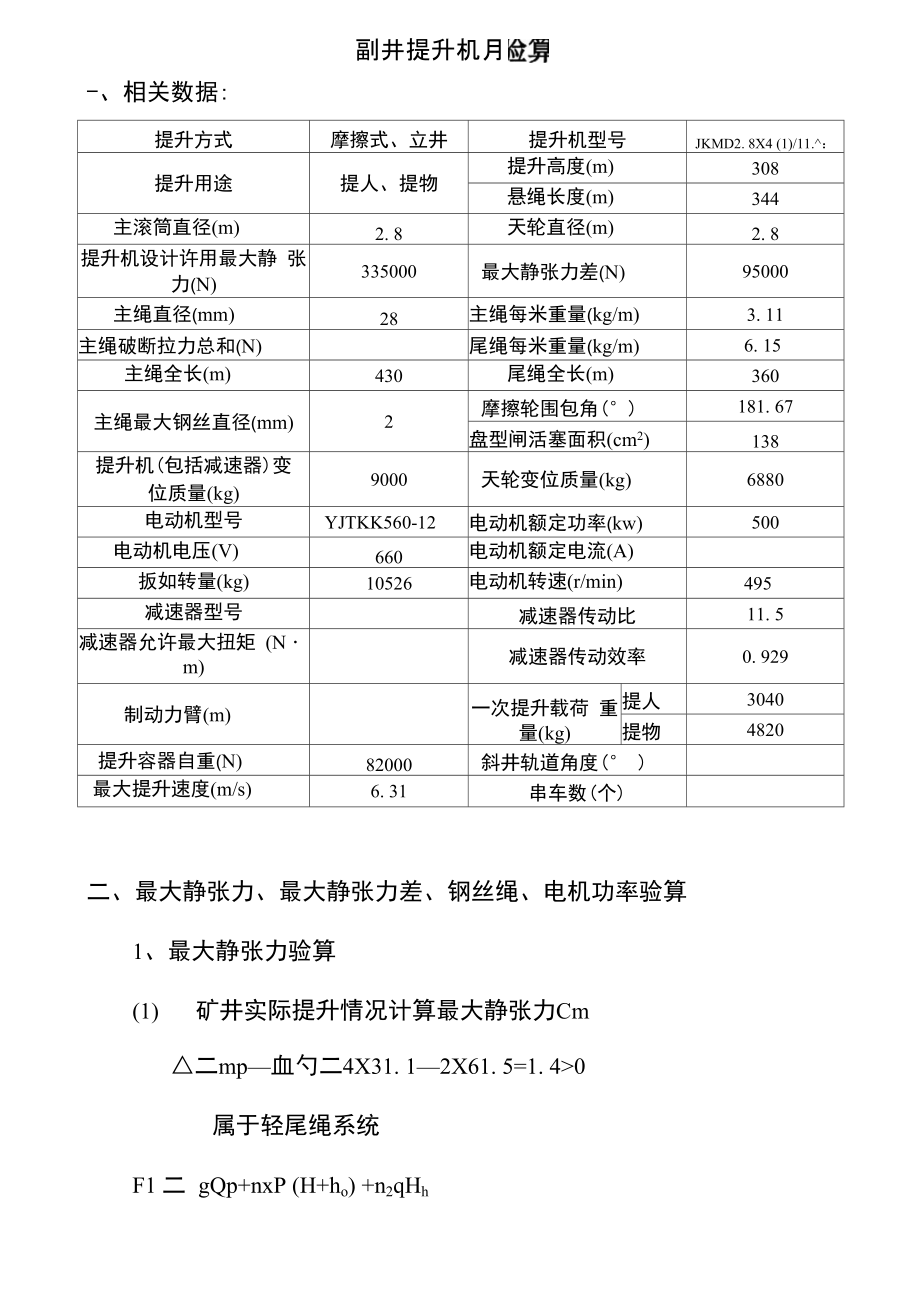

副井提升机月-、相关数据:提升方式摩擦式、立井提升机型号JKMD2. 8X4 (1)/11.^：提升用途提人、提物提升高度(m)308悬绳长度(m)344主滚筒直径(m)2. 8天轮直径(m)2. 8提升机设计许用最大静 张力(N)335000最大静张力差(N)95000主绳直径(mm)28主绳每米重量(kg/m)3. 11主绳破断拉力总和(N)尾绳每米重量(kg/m)6. 15主绳全长(m)430尾绳全长(m)360主绳最大钢丝直径(mm)2摩擦轮围包角(°)181. 67盘型闸活塞面积(cm2)138提升机(包括减速器)变位质量(kg)9000天轮变位质量(kg)6880电动机型号YJTKK560-12电动机额定功率(kw)500电动机电压(V)660电动机额定电流(A)扳如转量(kg)10526电动机转速(r/min)495减速器型号减速器传动比11. 5减速器允许最大扭矩 (N ・ m)减速器传动效率0. 929制动力臂(m)一次提升载荷 重量(kg)提人3040提物4820提升容器自重(N)82000斜井轨道角度(° )最大提升速度(m/s)6. 31串车数(个)二、最大静张力、最大静张力差、钢丝绳、电机功率验算1、最大静张力验算(1) 矿井实际提升情况计算最大静张力Cm△二mp—血勺二4X31. 1—2X61. 5=1. 4>0属于轻尾绳系统F1 二 gQp+nxP (H+ho) +n2qHh=10X14500+4X31. IX338+2X61.5X 15二145000+42047. 2+922. 5=187969. 7NF2= Qz +mp（H+ho） +n2qHh=82000+4X31. IX338+2X61.-5X15=82000+42047. 2+922.5二124969.7NFj・=Fl = 187969. 7N式中：Qp=14500kg平衡锤最A载荷Qz=82000N为罐笼自重m二4为首绳根数p二31. IN为首绳每米重量H=308米为提升高度6二2为尾绳根数q二61.5N为尾绳每米重量乩二15米为尾绳环高度h二30米为井口离天轮中心距离（2） 提升机设计许用最大静张力：[0.]二 335000N（3） 验算：F£ [FJ即最大静张力满足设计要求2、最大静张力差验算(1) 根据矿井实际提升情况计算最大静张力差FjcFjc=Fl-F2=187969. 7-124969. 7二63000N(2) 提升机设计许用最大静张力差：[耳]二95000N(3) 验算：[Fjc]即最大静张力差满足设计要求3、钢丝绳安全系数的验算：m二史Fjm_4x 554367187969 .7=11.80 > 9. 2-0. 0005H=9. 028式中：Qs二554367N为首绳钢丝绳破断力总和即钢丝绳满足《煤矿安全规程》要求。

三、制动系统验算1、 提升机实际最大静阻力矩Mj,N • m)KU二FjcR二63000X 1. 4=88'200N • m式中：R=1.4m为提升机滚筒半径2、 提升系统总变位质量Em的计算：工 m=m+mzi+ m^+mpS+rkqLa+nmt+mj+nid二(12000+1057)+8200+14500+4 X 3. 11 X 430+2 X 6. 15 X 630+6880+9000+10526=75261. 2kg质量模数P =竺咅=0. 942 630003、制动力矩也的确定下放大件时，制动系统采用二级制动第一级制动力矩：Mzl=242000N -m最大制动力矩Mz2=280000N • m4、液压站最大工作油压计算Pm280000三般严+P*茲总g評.35=2.64+2. 35 =4. 99 MPa取值 Pm二5. OMPa式中：制动盘制动半径R2=l. 6m制动盘设计摩擦系数|J =0. 4制动器对数 n=6活塞有效面积A=138cm2=13800mm2R —保证全松闸时闸瓦间隙所需油压油缸密封等阻力折算油压P2=0. 3-0. 4 MPa油压系统残压P3=0. 5 MPa根据提升机说明书综合阻力折算成油压值一般取24血f/ciA 转化为现代单位为 2. 35Mpao (lMpa = 10.2 kgf/cm2)5、采用二级制动方式时，第一级制动油压的计算：当液压站在安全制动时，采用A、B两组盘型闸油压分别动作，A 组油压迅速回油产生安全全压制动，B组盘型闸经延时降压回油实现 二级制动。

一级制动油压內值为：Ph二2 (Pm- P- P2) - M21/( nAPRj二2X (5.0-1.85) - 242000/(6X13800X0. 4X1. 6)二6. 3—4.57MP&=1. 73MPa取 1.8Mp a6、验算实际最大制动力矩M2 = (Pm- P- P2- P3) X2nAARz二(5.0-2.35) X2X6X13800X0.4X1.6=2808-57. 6N • mM2 2 3Mjm满足《煤矿安全规程》要求四、正常提升时采用一级制动1、制动力 M=170000Nm1、 提升机实际最大静阻力矩Mj«N • m)Mjm=FjcR=24065Xl. 4=33691N • m式中：R=1.4m为提升机滚筒半径2、 提升系统总变位质量Em的计算：IZm 二59355kg3、 质量模数0二蕊"7624、 液压站最大工作油压计算Pm2iiA PRz+P1+P2+P31700002X6X13800 X0.4X1.6・+2・ 35=1.60+2.3=3.90 MPa五、二级制动系统验算如考虑采用一级制动制动减速度较大，拟采用二级制动则:1、 液压站最大工作油压计算Pm >^—+p1+p2+p3 二——3X33691 +2. 352iiA BRz 2X6X13800X0.4X1.6=0. 95+2. 35二3. 3 MPa2、 采用二级制动方式时，第一级制动油压的计算:PiL2Pz- (0. 78Lm+.5. lFjc) /An=2X1.60- 169028.4/13800X12=3.20-1.02=2. 18MPa取 2.2Mp a。
