哈尔滨市XX看守所搬迁建设工程项目可研报告水暖

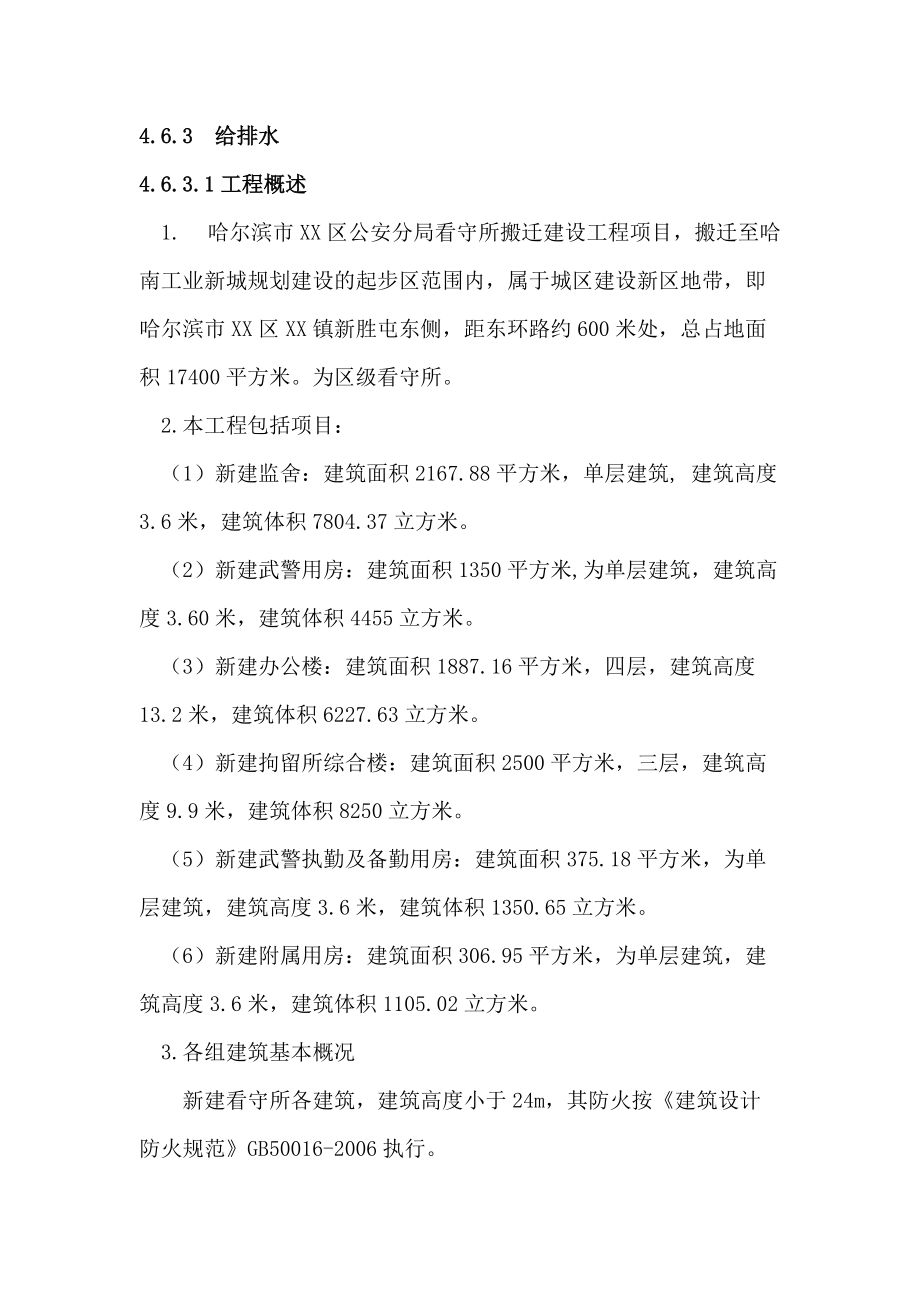

4.6.3 给排水4.6.3.1工程概述1. 哈尔滨市XX区公安分局看守所搬迁建设工程项目，搬迁至哈南工业新城规划建设的起步区范围内，属于城区建设新区地带，即哈尔滨市XX区XX镇新胜屯东侧，距东环路约600米处，总占地面积17400平方米为区级看守所2.本工程包括项目：（1）新建监舍：建筑面积2167.88平方米，单层建筑, 建筑高度3.6米，建筑体积7804.37立方米2）新建武警用房：建筑面积1350平方米,为单层建筑，建筑高度3.60米，建筑体积4455立方米3）新建办公楼：建筑面积1887.16平方米，四层，建筑高度13.2米，建筑体积6227.63立方米4）新建拘留所综合楼：建筑面积2500平方米，三层，建筑高度9.9米，建筑体积8250立方米5）新建武警执勤及备勤用房：建筑面积375.18平方米，为单层建筑，建筑高度3.6米，建筑体积1350.65立方米6）新建附属用房：建筑面积306.95平方米，为单层建筑，建筑高度3.6米，建筑体积1105.02立方米3.各组建筑基本概况 新建看守所各建筑，建筑高度小于24m，其防火按《建筑设计防火规范》GB50016-2006执行。

4.根据防火规范要求，本工程建筑物的耐火等级为二级5.给水：水源为市政给水管网，给水压力0.1MPa6.排水：排水经管道排至院内化粪池，经过处理后排入市政排水管网7.消防：院区将设独立的消火栓给水管道系统，消防给水设施设在附属用房的地下室的消防水泵间内4.6.3.2设计依据 1.建筑给水排水设计规范GB50015-2003（2009年版）；3.建筑设计防火规范 GB50016-2006；4.建设单位提供的有关设计要求及外部条件；5.建筑专业提供的有关资料4.6.3.3设计范围 本工程给水排水设计包括室内生活给水供应，污水排水，消防给水设计4.6.3.4生活给水系统1. 水源：水源为市政给水管网，给水压力0.1MPa2. 用水量：看守所（含拘留所）关押总人数300人，警员60人，小时用水变化系数取K=2.0详见用水量表 用 水 量 表 用水项目人数（人）定 额（L/人·d）用水量（m3）备 注日用水平均小时最大小时在关押人员300300903.757.5使用时间24h变化系数2.5警员601509.01.131.70使用时间8h，小时变化系数1.5绿化及道路用水12676m21.5L/m2·次19.022.384.75每日洒2次食堂用餐人数360259.00.751.13使用时间12h，小时变化系数1.5未预见用水量19.051.202.26最高日用水量的15%合计146.079.2117.34消防补充水1443.0补水时间按48小时计3.给水系统：本工程最高用水建筑物为四层，按规范规定，供水压力应不小于0.30MPa。

本项目给水由市政给水管网提供，供水压力0.1MPa不能够满足该项目用水需要因此将在附属用房内设生活给水二次加压供水设施生活给水泵房内设变频给水泵两台，30m3生活给水箱台用以满足该项目生活给水需要根据规范本项目只设室外消火栓给水系统，由设在地下消防给水泵房内的消防泵供水院区设地下200m3消防给水池4．生活给水管道（1）室外生活给水管道院区的室外给水管道系统为生活给水和消防给水分设的系统消防给水管径DN100，给水压力为0.4MPa；生活给水其管径DN70，给水压力为0.30MPa；压力和水量可满足本工程生活用水和消防用水的需要室外消防给水管道环状布置，采用给水塑料PE管，直埋敷设，管径为DN100，分别接入各建筑单体室外生活给水管道枝状布置，采用PE塑料管，直埋敷设，管径为DN70，分别接入各建筑单体（2）室内生活给水管道各个建筑设置室内生活给水系统，管材采用PP-R给水塑料管，热熔连接，枝状布置，管径DN70～154.6.3.5排水系统1．排水量本工程最高日排水量（按给水量的90%计），约为131.46m32．排水系统（1）室内排水系统各设有用水点的建筑物内均设置室内排水管道，收集各用水点的污水排至室外。

排水管道管径DN100～150，排水管道埋地部分采用实壁排水塑料管，水泥接口；地面以上部分采用UPVC排水塑料管，粘接2）室外排水系统在院区内设一座化粪池经处理后排入市政排水管网化粪池选用国家标准图92S214砖混化粪池，容积30m3院区内设置室外排水管道系统，收集各建筑物排出的污水，室外排水管道采用DN250～300的实壁排水塑料管，埋深1.5m消防7.1．1消防给水1．消防用水量本工程最大一座建筑的建筑面积2500m2，三层，体积8250m3，建筑耐火等级为二级根据《建筑设计防火规范》GB50016-2006中的有关规定，该建筑物的消防用水量如下：室内可不设消火栓给水系统；室外消火栓用水量：20L/S、消防延时为2小时同一时间火灾次数为1次，一次火灾消防用水量为144m32．消防水源本工程消防水源由市政给水管网提供，其水量和水压均不能满足消防用水要求根据《建筑设计防火规范》要求，本工程应设有消防水池，并设消防水泵升压消防给水为临时高压给水系统；而此设施将建在院区水泵房内的地下消防给水泵房内3．室外消防给水系统院区内设有独立的消防给水管道，环状布置，管材为给水铸铁管，管径为DN150。

沿管道设有SS150-1.0型室外地下式消火栓，室外消火栓间距不大于120米，室外消火栓距路边不大于2m，距本建筑物不小于5m每个地下式消火栓均带有DN100，DN65的接口各一个 4．消防给水设施（1）消防给水泵房在院区附属用房内建地下式消防给水泵房，地下部分在地面正负零以下3.6米，用于放置消防水泵2）消防给水泵泵房内以设有消防水泵两台，一用一备，单泵性能为XBD3.0/20-125-185、Q=20L/S，H=0.3MPa，N=22KW该泵可满足火灾时，消防水量及水压要求消防水泵采用自灌式引水，每台水泵设一条吸水管泵房有两条出水管与室外消防给水管道连接消防水泵保证在火警后5分钟内启动工作3）消防水池为保证火灾时的消防用水在院区内将设V=200m3的钢筋混凝土消防水池一座，地下设置，由深水泵补水消防水池的容积按火灾时，在2小时内可补水6m35.管材 消防给水管：室外埋地采用给水铸铁管，埋深3m7.1.2采暖消防本建筑采暖系统热媒采用95/70°C热水，管道采用焊接钢管，采暖系统为散热器采暖系统散热器采用铸铁辐射对流型700型，采暖管道不穿越易燃易爆物品，无易燃易爆危险，符合暖通专业相关的规范规定。

4.6.4 采暖通风4.6.4.1 设计依据（1）《采暖通风与空气调节设计规范》GB50019-2003（2）《城市热力网设计规范》CJJ34-2002（3）《城镇直埋供热管道工程技术规程》CJJ/T81-98（4）《建筑设计防火规范》GB50016-2006（5）《公共建筑节能设计标准》GB50189-2005（6）甲方提供的原始资料及相关专业提供的技术资料4.6.4.2室内外设计计算参数1.室外计算参数冬季采暖室外计算温度:-26ºC冬季通风室外计算温度:-20ºC冬季室外平均风速: 3.8m/s冬季室外主导风向: SSW冬季采暖天数: 179天最大冻土深度: 205㎝2.室内设计计算参数室内设计计算参数房间名称冬季采暖设计温度监舍20ºC办公室18ºC会议室18ºC卫生间18ºC食堂16ºC宿舍18ºC淋浴间26ºC3．通风换气次数监舍：6次/小时浴厕： 6次/小时4.6.4.3设计范围（1）建筑物室内采暖通风设计（2）院区供热管网设计4.6.4.4 设计方案一．工程概述本工程包括项目：新建监舍、武警用房、办公楼、拘留所、武警执勤及备勤用房、附属用房等的采暖通风设计。

1．建筑类型：公共建筑（多层），节能建筑2．总建筑面积约：8587.17m23．总热负荷：0.52MW4．综合热耗指标：60W/m2二．冬季采暖设计1.热源及热负荷（1）热源及热负荷:热源：哈尔滨市XX区哈南工业新城区集中供热管网供热热媒为95ºC ~70 ºC热水经热负荷计算，看守所总热负荷为520KW热源由看守所东北侧引入2）采暖设计a．工程供暖热媒采用95/70ºC热水b．各个建筑的采暖系统均为上供下回单管跨越顺流同程式，供水干管敷设于顶层屋面下，回水干管敷设于地沟内地沟断面宽1200×深1200c．本工程散热器均采用700型辐射对流铸铁散热器，每片散热面积为0.24平方米，明装每组散热器进水管上安装恒温控制阀d．本工程采暖管道均采用焊接钢管ＤＮ≤32ｍｍ为丝扣连接,ＤＮ＞32ｍｍ为焊接阀门采用闸阀e．供暖总立管,敷设在地沟内的供回水干管,均采用岩棉管壳进行保温, 保温层厚度为50ｍｍ,保温层外部用两层玻璃丝布作保护层,作法参见国标05R411f．管道系统的最低点,应配置DN25泄水丝堵,管道系统的最高点,应该配置集汽罐g．散热器和管道在刷油前必须将表面铁锈,污物,毛刺等除净。
