方山煤矿技术改造初步设计(45万吨)

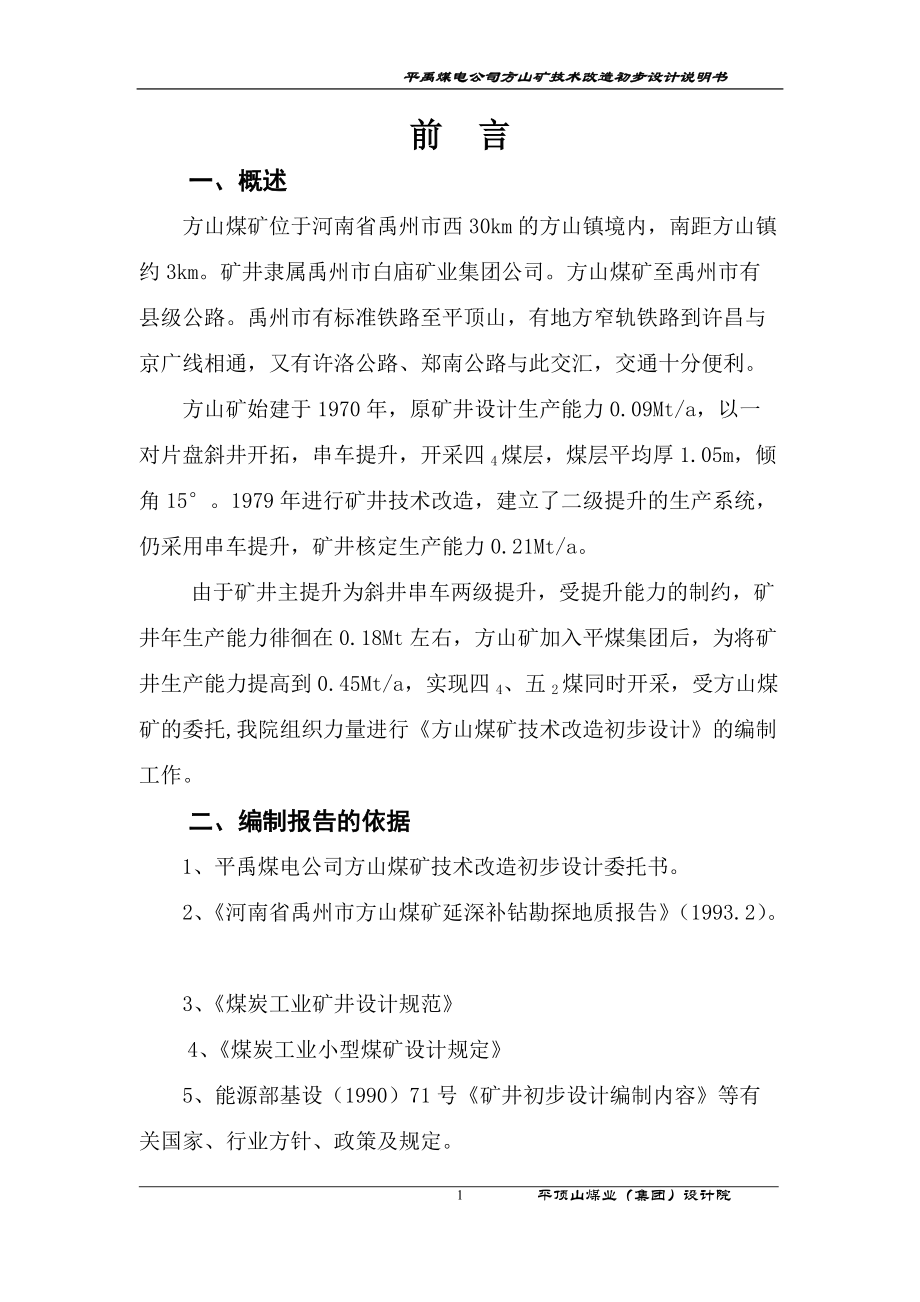

平禹煤电公司方山矿技术改造初步设计说明书平禹煤电公司方山矿技术改造初步设计说明书 平顶山煤业（集团）设计院1前前 言言一、概述一、概述方山煤矿位于河南省禹州市西 30km 的方山镇境内，南距方山镇约 3km矿井隶属禹州市白庙矿业集团公司方山煤矿至禹州市有县级公路禹州市有标准铁路至平顶山，有地方窄轨铁路到许昌与京广线相通，又有许洛公路、郑南公路与此交汇，交通十分便利方山矿始建于 1970 年，原矿井设计生产能力 0.09Mt/a，以一对片盘斜井开拓，串车提升，开采四4煤层，煤层平均厚 1.05m，倾角 151979 年进行矿井技术改造，建立了二级提升的生产系统，仍采用串车提升，矿井核定生产能力 0.21Mt/a由于矿井主提升为斜井串车两级提升，受提升能力的制约，矿井年生产能力徘徊在 0.18Mt 左右，方山矿加入平煤集团后，为将矿井生产能力提高到 0.45Mt/a，实现四4、五2煤同时开采，受方山煤矿的委托,我院组织力量进行方山煤矿技术改造初步设计的编制工作二、编制报告的依据二、编制报告的依据1、平禹煤电公司方山煤矿技术改造初步设计委托书2、 河南省禹州市方山煤矿延深补钻勘探地质报告 （1993.2） 。
3、 煤炭工业矿井设计规范4、 煤炭工业小型煤矿设计规定5、能源部基设（1990）71 号矿井初步设计编制内容等有关国家、行业方针、政策及规定 平禹煤电公司方山矿技术改造初步设计说明书平禹煤电公司方山矿技术改造初步设计说明书 平顶山煤业（集团）设计院2三、设计指导思想三、设计指导思想设计着重体现在矿井技术改造过程中，考虑方山煤矿矿井各环节生产能力，并兼顾眼前利益的情况下，保持矿井正常生产；以经济效益为中心，以市场为导向，依靠科技进步，提高矿井技术装备水平和工作面单产能力，简化生产环节，实现合理集中生产，把矿井设计成投入少、效益好、工期短、效率高的化矿井，同时设计充分体现“安全第一”的方针1、本次技改解决了矿井主提升能力受限问题，使矿井主提升能力满足技改后 0.45Mt/a 要求2、技改新增五2+0m 水平上山采区，使矿井五2、四4煤同时开发，加大了矿井开采强度，使煤层开发更加合理，同时可提高矿井整体经济效益3、设计充分考虑利用了原有生产系统和设备，使技改工程尽量减少对生产的影响，使生产系统管理更集中、更可靠4、原工业广场今次技改不再扩大，只是根据技改工程要求，在原工广基础上增加工业建筑、厂房、生产生活福利设施。
所增设施、建筑都是在原工广内改建或扩建，不再新购地四、矿井设计特点四、矿井设计特点本设计确定将原来主、副斜井变位，原主斜井由主提升改为辅助提升，由双钩改为单钩提升并担负人员上下将原副斜井改为主皮带斜井，担负全矿出煤任务根据主提升改为皮带后，在皮带暗斜井+10m 水平新增刀把式井底车场，将北翼二采区所生产的五2、四4煤经矿车运输到新增+10m 水平井底车场翻笼硐室、煤仓，转运 平禹煤电公司方山矿技术改造初步设计说明书平禹煤电公司方山矿技术改造初步设计说明书 平顶山煤业（集团）设计院3到主皮带暗斜井通过此次技改，矿井生产运输、提升系统简单可靠，提升能力增加，有利于五2、四4煤的同时开采及矿井后期生产规模的扩大；南翼采区的原煤都可经皮带转载直接进井底煤仓，不再用矿车转运，简化了生产系统五、主要技术经济指标五、主要技术经济指标1、设计生产能力：0.45Mt/a 2、井巷总工程量： 长度：7597m 体积：56764m33、掘进率：169m/kt4、地面工业建筑总量：总面积：9767m2总体积：69100m35、公共建筑总量：总面积：4265m2总体积：57259m36、工广总占地：3.6ha（54 亩）7、矿井在籍人数：986 人8、全员效率：2.0t/工9、建设工期：18 个月10、总投资：10693.53 万元；11、吨煤投资：237.63 元/t。
平禹煤电公司方山矿技术改造初步设计说明书平禹煤电公司方山矿技术改造初步设计说明书 平顶山煤业（集团）设计院4六、需要说明的问题和建议六、需要说明的问题和建议1、矿井涌水量问题根据补勘地质报告，预计矿井涌水量：四4煤矿井最大涌水量（雨季）为 358m3/h，最小涌水量（旱季）为 112m3/h五2煤矿井最大涌水量（雨季）为 399m3/h，最小涌水量（旱季）为 148m3/h但矿方提供实际涌水量为 80150m3/h所以实际与补勘地质报告预计涌水量相差较大本次技改矿方确定矿井正常涌水量为 160m3/h，最大涌水量360m3/h虽比实际翻了一翻多，但比地质报告说明书预测的还是小了不少，矿井涌水量到底多大，只有待实际揭露的情况再确定本设计暂按矿方提供的数字设计，但矿方应时刻注意矿井涌水量的变化，如发现水量有明显的变大趋势，要及早采取防范措施，确保矿井生产安全2、本次技改新增了立风井，立风井井深 220230m，净直径3.0m设计认为：立风井、主副井改造工程及新增五2上山采区工程同时开工，从工期上考虑可一次到位，矿井形成两进两回（主、副斜井进风，北风井、立风井回风）的通风系统，矿井整个通风系统是最合理的。
但矿方因资金问题，要求平煤设计院本次技改工程分两部走，暂不打立回风井初期五2采区技改投产回风由主皮带斜井担负，增加了主皮带斜井出地面的煤仓及相应通风设施，主皮带斜井回风对生产管理也不十分有利3、四4、五2煤的开采顺序：按照矿井正常开采顺序应首先开五2煤，再开四4煤但矿方 平禹煤电公司方山矿技术改造初步设计说明书平禹煤电公司方山矿技术改造初步设计说明书 平顶山煤业（集团）设计院5实际+10 水平四4煤已基本采完，对五2煤有什么影响、影响程度多大，目前还不十分清楚北翼先开四4后开五2煤已成定局，但南翼采区应先开五2后开四4煤第一章第一章 井田概况及地质特征井田概况及地质特征第一节第一节 井田概况井田概况一、交通位置一、交通位置方山矿位于河南省禹州市西 30km 的方山镇境内，南距方山镇约3km方山煤矿至禹州市有县级公路禹州市有标准铁路至平顶山，有地方窄轨铁路到许昌与京广线相通，又有许洛公路、郑南公路与此交汇，交通十分便利详见交通位置示意图图 1-1-1二、地形、地貌、河流二、地形、地貌、河流方山煤矿地貌属于剥蚀类型为主的低山丘陵地形，抗风化力极强的平顶山砂岩顺地层走向（近南北向）形成单面山地貌景观，覆盖于煤系地层之上。
矿区海拔标高在+660.63+215m，整个矿区相对高差约 445m；现生产矿井井口标高为+352.54m根据 2003 年 9 月 20 日方山气象站资料：历年最高洪水位为+295m，矿井不受洪水威胁煤矿处于低山、丘陵向平原过渡的较复杂地貌单元中区内东西向的冲沟发育，沟深 3050m；方山河是井田范围内一条较大的季节性河流，沿煤矿边缘的二1煤层露头线一带由北向 平禹煤电公司方山矿技术改造初步设计说明书平禹煤电公司方山矿技术改造初步设计说明书 平顶山煤业（集团）设计院6南流过近年来由于众多小煤矿开采排水，使方山河在冬季近也有小股水流三、气象三、气象本区属大陆半干旱性气候，四季分明，年降水量平均 719mm，最大降水量为 1076mm 左右，雨季多集中在六、七、八、九四个月，占全年的 70%多以东南风、西北风为主据禹州市气象站 19521984 年资料知： 气温：历年最高月平均气温 30.3C（1961 年 7 月） ，年最低月平均气温-2.5C（1977 年 1 月） ，最高气温 42.9C（1972 月 6 年11 日） ，最低气温-13.9C（1958 年 1 月 6 日） ，历年平均气温14.4C。
冰冻期一般为 11 月到次年 3 月 降雨量：年最大降雨量 1076.0mm（1964 年） ，年最小降雨量439.9mm（1968 年） ，年平均降雨量 719mm；月最大降雨量491.1mm（1977 年 7 月） 蒸发量：年最大蒸发量 1527.9mm（1966 年） ，年最小蒸发量1490.5mm（1964 年） 四、地震四、地震据国家地震局编制的地震烈度区划图，本区属低于地震烈度六度区据禹州市志记载，公元前 5 年至 1949 年发生地震 13 次，其中大震 3 次解放后，成立了禹州市地震观测台，1966 年至 1980 年先后观测到地震 10 次，其中 2 级以上 6 次1975 年至 1993 年 18年间，汝州、郏县、禹州三地发生 28 次地震，震级一般 2.13.5 平禹煤电公司方山矿技术改造初步设计说明书平禹煤电公司方山矿技术改造初步设计说明书 平顶山煤业（集团）设计院7级，最大 4.7 级五、地方小井概况五、地方小井概况补钻范围内开采四4、五2、六4煤的生产井及小煤矿共 26 个其中仅地方国营方山矿生产规模较大，其余均为小井小煤矿生产概况见表 1-1-1小煤矿生产概况小煤矿生产概况 表 1-1-1年产量 （万吨）开采煤层小煤矿个数1123采煤方法通风方法排水方 法照明情况四495221五2103322六4642人工机械水泵电另外，本区开采历史悠久，老窑星罗棋布，开四4煤层 91 个，五2煤层 12 个，开六4煤层 60 个。
第二节第二节 地质特征地质特征一、地质构造一、地质构造（一）区域地质本地层出露较好，由老到新、依次由古生界的寒武系、奥陶系、石炭系上统，二叠系下统、二叠系上统，中生界的三叠系，新生界的第四系二）含煤地层 平禹煤电公司方山矿技术改造初步设计说明书平禹煤电公司方山矿技术改造初步设计说明书 平顶山煤业（集团）设计院8含煤地层为二叠系的山西组（二煤组）及上石盒子组（三八煤组） 地层总厚 615m，含煤 37 层，其中方山矿范围内的四八煤组厚 480m，含煤 13 层因方山矿只开采四4、五2煤，现将四、五煤组介绍如下： 1、四煤组四煤组：顶部为灰灰绿色泥岩、砂质泥岩，局部夹灰白浅灰白色细、中粒砂岩，含菱铁矿鲡粒，具紫斑、暗斑；中部以深灰色砂质泥岩为主，夹 12 层灰白浅灰色中、粗粒砂岩，含舌形贝及植物化石，含煤 5 层（四2、四4、四6、四7、四9） ，其中四4煤为主要可采煤层，厚 0.541.55m，平均 1.05m，局部含夹矸一层，煤层底板为灰白色中-粗粒长石石英岩，硅质胶结，含泥砾，较稳定，是良好的标志层其余煤层均不可采；下部为灰灰绿色砂质泥岩夹薄层细粒砂岩，含紫斑、暗斑及菱铁矿鲡粒结核；底部以浅灰-灰白色中粗粒砂岩与三煤组分界。
本组厚厚 79.1897.66m，平均90m2、五煤组：上部为灰灰绿色砂质泥岩，夹浅灰灰白色中粒砂岩，富含大量紫斑及菱铁质鲡粒；中部为深灰色泥岩、砂质泥岩，含舌形贝及大量植物化石，夹 12 层浅灰色中、粗粒砂岩，仅含大部可采五3煤一层厚 01.74m，平均 1.2m，含夹矸 1-2 层煤层底板为浅灰-灰白色细中粒砂岩，含菱铁质鲡粒及泥质条带，具条带状、波状层理，层位稳定，为良好的标志层；下部为灰绿色泥岩夹浅灰色中细粒砂岩，含较多紫斑和暗斑；底部为浅灰-灰白色细中粒长石石英 平禹煤电公司方山矿技术改造初步设计说明书平禹煤电公司方山矿技术改造初步设计说明书 平顶山煤业（集团）设计院9砂岩与四煤组分界本组厚 77100.95m，平均 87m三）构造特征方山煤矿位于白沙向斜南西翼北段，呈单斜形特，地层走向近南北、倾向东，倾角 1018，且北部倾角较平缓，向南逐渐增大1、以断裂构造为主区内控制的落差大于 15m 断层 13 条，均为正断层断层按走向分近东西、北西及北东向三组，其中近东西向断层为煤矿主要构造形迹，北西及北东向断层多为煤矿边界2、断层发育不均衡：以 223 线为界，南部构造相对简单，有断层 2 条；北部有断层条，构造较为复杂，特别是 224 线以北就有断层 4 条。
3、生产矿井调查表明：区内断距小于 5m 的小断层较多，且多为倾向断层，对采煤有一定影响4、部分断层具下断上不断的特点，即在煤系地层明显错断而在地表（平顶山砂岩层）则不明显5、主要煤层顶、底板附近局部发育层间滑动构造，对局部煤层厚度有一定影响如 2192 孔五2煤层、22213 孔四4煤层及 22412孔六4煤层，均属层间滑动构造所致其影响范围很小，对煤矿生产影响不大主要断层有杏山坡断层、彭沟断层、庄坡断层、阎坡断层等，具体描述见表 1-2-1四）岩浆侵入体及古河床冲刷等情况根据至今收到的地质资料，区内尚未发现岩浆侵入体及古河床 平禹煤电公司方山矿技术改造初步设计说明书平禹煤电公司方山矿技术改造初步设计说明书 平顶山煤业（集团）设计院10冲刷现象，也没发现岩溶陷落柱二、煤层及煤质二、煤层及煤质本井田含煤地层为四八煤组，以四、五、六煤组含煤性较好，其中四、五煤层为主要可采煤层一）煤层1、四4煤层：位于四煤组中部，其上距四、五煤组分界砂岩、五2煤层平均间距分别为 45m 和 87m煤层顶板岩性主要为中、粗粒砂岩及细砂岩（局部有泥岩或炭质泥岩伪顶） ，少数钻孔为泥岩或砂质泥岩，其中 223 线以南多为中、粗粒砂岩，223 线以北为细粒砂岩或砂质泥岩。
煤层底板则以泥岩、砂质泥岩为主，但有泥岩伪底煤层厚 0.541.55m，平均厚度 1.05m，厚度较稳定，大部可采，可采范围较小，主要分布于深部及浅部采空区，煤层结构较简单2、五2煤层：位于五煤组的中部，上距五、六煤组分界砂岩（田家沟砂岩）及六4煤层平均间距分别为 44、84m煤层顶板以泥岩、砂质泥岩为主，224 线以北为中粒砂岩，以南为泥岩煤层底板则以细、中粒砂岩为主煤层厚 01.74m，平均厚度 1.2m，12 个钻孔见煤点，不可采 3 点（2192、22011、2243 三孔） ，属大部分可采煤层，以222 线以北煤层厚度较稳定五2煤层结构较复杂，11 个钻孔见煤点有 10 个孔有 12 层夹矸，厚度 0.120.35m可采煤层特征见表 1-2-2二）煤质 平禹煤电公司方山矿技术改造初步设计说明书平禹煤电公司方山矿技术改造初步设计说明书 平顶山煤业（集团）设计院111、四4煤：黑色粉状及薄层为主，少量块状原煤灰分14.2145.99%，平均 29.00%，属中灰富灰煤层，精煤灰分6.7318.06%，平均 10.00%左右；硫分 0.240.86%，平均0.56%，属低硫煤；磷分 0.0060.01%，平均 0.008%，属特低磷煤；发热量 18.3527.58KJ/kg，平均 21.97KJ/kg，属 低中等发热量煤。
视密度 1.52t/m32、五2煤：黑色块状为主，少量粉状、水平层理含黄铁矿原煤灰分 27.9846.6%，平均 36.00%，属富灰高灰煤层；硫分0.211.11%，平均 0.56%，属特低低硫煤；磷分0.0040.008%，平均 0.007%，属特低磷煤；发热量13.4120.80KJ/kg，平均 17.34KJ/kg，属 低中等发热量煤视密度 1.51t/m3五2、 、四4煤均属焦煤三、煤层及顶底板性质三、煤层及顶底板性质1、四4煤顶板该煤层顶板岩石粒度沿煤层倾向自浅部到深部具由细变粗的趋势在 2192 孔至 22311 孔一线以浅部分，煤层顶板多为厚层（4m 以上）的泥岩类地层；在 2192 孔至 22311 孔一线与 21911 孔、22011孔、2233 孔一线之间部分，煤层顶板多为薄层的（厚度2m）泥岩类与砂岩类岩层组合；在 21911 孔、22011 孔和 2233 孔一线以深部位，煤层顶板多为较厚层的（厚度3m）砂岩类岩层，且中细粒砂岩多为直接顶板2、五2煤顶板 平禹煤电公司方山矿技术改造初步设计说明书平禹煤电公司方山矿技术改造初步设计说明书 平顶山煤业（集团）设计院12该煤层顶板岩性沿煤层走向具分带性。
在 219 线以南块段，浅部为细粒砂岩顶板，中深部有薄层的泥岩类伪顶，其上为厚层的中粒砂岩间接顶板；220 线至 223 线之间的块段的中深部全为泥岩类顶板，浅部巷道中为砂岩类顶板，无冒顶现象；224 线以北块段，除个别点有较薄的伪顶（1m）为泥岩类外，在钻孔及巷道中均为砂岩类顶板四、地温和地压四、地温和地压根据地质报告，恒温带平均深度为 25m，恒温带温度为 17.2，地温梯度 0.5410.625/100m，本区为低温低梯度矿区，为地温正常区方山矿井田第四系覆盖层较薄，煤层埋藏较浅，矿压较小在地层产状变化较大的地段和断层带附近，应力集中，矿压将会更加明显，因此，在应力集中区段应考虑采取相应的措施加强支护五、瓦斯、煤尘、自燃五、瓦斯、煤尘、自燃1、瓦斯：根据补勘地质报告，对五2、四4煤进行了瓦斯测定，据测试结果进行评定，属低瓦斯煤层，见瓦斯测定结果表 1-2-3豫煤安2006251 号文件河南省煤炭工业局关于 2005 年度国有地方煤矿瓦斯等级鉴定结果的批复的意见，方山矿为低瓦斯矿井瓦斯测定结果表瓦斯测定结果表 表 1-2-3自然瓦斯成分（%）瓦斯含量（ml/q.df）煤层地点止煤深度（m）N2CO2C1C4N2CO2C1C4质量 平禹煤电公司方山矿技术改造初步设计说明书平禹煤电公司方山矿技术改造初步设计说明书 平顶山煤业（集团）设计院13五222212344.0281.7516.741.690.5250.1080.011合格五222213416.5561.502.5635.940.5640.0230.330合格四422212417.8940.682.9556.370.7130.0520.988合格四422011459.9939.103.7257.180.1470.0140.215合格四422412446.473.912.0294.070.1360.0763.511合格2、煤尘：据邻区对六4、五2做了煤尘爆炸试验，煤尘爆炸性试验结果（见表 1-2-4） ，表明六4、五2煤煤尘有爆炸危险性，四4煤与上述两层煤变质程度相同，故推断四4煤有爆炸危险性。
煤尘爆炸性试验结果见表 1-2-4煤尘爆炸性试验结果表煤尘爆炸性试验结果表 表 1-2-4工业分析（%）爆炸试验地点煤层MadAdVdaf炸焰长度（mm）岩粉用量（）煤尘爆炸性0209 孔六42555有新峰二矿六41.3520.9215.022075有二龙山矿五24030有 平禹煤电公司方山矿技术改造初步设计说明书平禹煤电公司方山矿技术改造初步设计说明书 平顶山煤业（集团）设计院143、煤的自燃：据邻区六4、五2煤层煤的着火点试验结果见表 1-2-5，根据同一煤样的还原样与氧化样着火点之差（T0）对煤层易燃程度进行判断，六4、五2煤均属不易自燃煤层四4煤与六4、五2煤变质程度相同，亦应属于不易自燃煤层着火性试验成果表着火性试验成果表 表 1-2-5着火点试验煤层项目地点氧化样（0C）原煤样（0C）还原样（0C）T0（0C）结论六402093773793858不易自燃六4080336437537713不易自燃五20822 37038139216不易自燃五2二龙山矿36637238216不易自燃六、水文地质及矿井涌水量计算六、水文地质及矿井涌水量计算（一） 、主要含水层 通过综合分析，认为该矿的的主要充水层是煤层的顶板砂岩裂隙水，因此对四4、五2、六4煤层顶板含水层进行较详细的阐述。
1、四4煤层顶板砂岩含水层（组）：含水段由泥岩、砂质泥岩、粉砂岩、砂岩组成，厚度2040m，含水层为其中的细、中粗粒砂岩，以中粗砂岩为主，含水层总厚 025.36m，一般厚 712m含水层裂隙不发育，多为密闭节理；冲洗液消耗量 0.020.40m3/h，一般为 0.040.12m3/h属于弱富水的裂隙承压含水层2、五2煤顶板含水层 平禹煤电公司方山矿技术改造初步设计说明书平禹煤电公司方山矿技术改造初步设计说明书 平顶山煤业（集团）设计院15含水段由泥岩、砂质泥岩、粉砂岩、砂岩等岩层组成，厚度2045m，含水层为其中的细、中、粗粒砂岩，以中粗砂岩为主，含水层总厚 2.228.8m，一般厚 1316m含水层裂隙不发育，冲洗液消耗量 0.020.40m3/h，一般为 0.040.10m3/h属弱富水的裂隙承压含水层3、六4煤层顶板砂岩含水层（组）：含水段由泥岩类和细、中粒砂岩组成，含水层厚度 2035m，大部分为 2025m，含水层由其中的细、中粒砂岩，含水层总厚2.28.64m，一般厚 36m含水层裂隙不发育，多为方解石砾充填，冲洗液消耗量 00.30m3/h，一般为 0.040.10m3/h。
属弱富水的裂隙承压含水层上述各含水层均为相应煤层直接充水的主要含水层，相邻各含水层间都有厚度较大（大于 20m）的泥岩类地层相隔，彼此间均无水力联系二） 、地下水的补给与排泄由于主要煤层顶板含水层的富水性和补给、排泄条件基本相同，因此进行综合评述1、地下水的补给：三个主要含水层均出露于山脊西坡的中、下部，大气降雨大部分流失，仅少部分下渗补给含水层，大气降雨首先渗入含水层露头部位的风化裂隙带中，形成潜水，然后再补给含水层，形成承压水，六4煤顶板含水层浅部风化带的潜水除一部分补给本含水层外，另一部分则沿山坡风化带向下运移给五2煤顶板含水层潜水带，以至 平禹煤电公司方山矿技术改造初步设计说明书平禹煤电公司方山矿技术改造初步设计说明书 平顶山煤业（集团）设计院16四4煤顶板含水层潜水带因此推论四4煤顶板含水层的补给条件要较六4煤稍好一些，五2煤居中对各主要含水层补给量的大小，则取决于本身的径流和排泄条件总之，大气降水是诸含水层的主要补给来源矿区开采历史悠久，浅部煤层大多数被采空，废弃老窑积水是各含水层的另一补给来源此外区内断层，尤其小断层十分发育，与断层对口部位的 其它含水层也会给微量的补给2、地下水的径流与排泄各主要含水层的强径流带是其浅部风化裂隙潜水带，地下水主要沿山坡向下部含水层运移。
因各含水层裂隙均不发育，导水微弱，仅有少部分潜水进入含水层后向生产矿井或深部缓慢运移上述分析表明，目前生产矿井和小煤矿的充水是各含水层的主要排泄通道，此外雨季时表层潜水亦沿风化裂隙排泄于下部含水层三）矿井充水的影响因素据生产矿井的水文地质调查资料，煤层顶板砂岩裂隙来水是矿井充水的主要水源，一般出水较弱，涌水量不大下面对影响矿井充水的诸因素分别予以评述1、大气降水因为各含水层的主要补给来源是大气降水，所以大气降水则是影响矿井充水的关键因素降雨量随季节性变化很大，矿井充水量亦受季节影响大幅度变化对开采四4煤的 8 对生产矿井调查：雨季涌水量是旱季的 1.335 倍，一般为 3 倍左右；据开采五2煤的8 对生产矿井排水资料，雨季涌水量是旱季的 1.68 倍，一般 平禹煤电公司方山矿技术改造初步设计说明书平禹煤电公司方山矿技术改造初步设计说明书 平顶山煤业（集团）设计院1734 倍；开采六4煤的 6 对生产矿井排水资料，雨季涌水量是旱季的 1.334 倍，一般 2.53 倍；总体来讲，开采浅部煤层且采掘时间较短的小煤矿其排水量随季节变化较大雨季变化幅度是旱季的48 倍例如，方山镇办五矿（采四4煤，开采 3 年）变化幅度 5倍；赵家门矿（采五2煤） ，变化幅度 8 倍；方山方山煤矿（采六4煤，现停采）变化幅度 4 倍等。
而开采深部煤层且采掘时间较长的生产矿井其排水量随季节变化幅度较小，为 1.332 倍例如好汉坡村办矿（采四4煤，开采 11 年） ，花石煤矿（采六4煤）的变化幅度均为 1.33 倍2）老窑积水本区各煤层露头附近老窑遍布，浅部风化带附近的煤层大部分被采空并有大量积水，成为其下部及深部含水层的稳定补给源当采煤接近老空区时，要谨防老窑突水，造成淹井事故3）生产矿井排水区内正在开采主要煤层的生产矿井和小煤矿大都在废弃老窑之间采空部或下部，生产矿井排水无疑对废弃老窑起了很大疏干作用，对深部煤层开采亦具有一定的 截流作用但若这些生产矿井的废巷和采空区积水时，则可能对深部煤层开采造成威胁4）断层水区内已查明的断层 13 条，全部为正断层，且这些断层富水性都较弱，基本上属隔水断层南部边界为彭沟正断层，倾向北，断距70 m，使各主要煤层的顶板含水层与断层下盘砂泥类地层对接，基本构成一条隔水边界例如好汉坡村办煤矿在井下见该断层，无水 平禹煤电公司方山矿技术改造初步设计说明书平禹煤电公司方山矿技术改造初步设计说明书 平顶山煤业（集团）设计院18南东部边界为杏山坡正断层，断层倾向南东，断距约 200m，它将矿区块段抬起，使六4煤顶板含水层与断层上盘的平顶山砂岩相对口，因此开采该断层附近六4煤应注意平顶山砂岩裂隙水突入矿井；而五2煤和四4煤顶板含水层则分别与断层上盘的七煤组上，下部砂岩和泥岩类地层对口，构成微弱补给边界。
北部边界有庄沟和阎坡两正断层成倾向为北与北东，断距分别为 800m 和 50m，将矿区块段抬起，使各主要煤层的顶板各含水层分别与断层上盘的石千峰组地层和相应煤组上部的砂、泥岩类地层对口，构成矿区的一条隔水边界此外，矿区内还有上庄、湾水潭、都家岭、老龙窝、官地咀、竹圆沟等断层，断距 1545m，它使各主要煤层顶板含水层的另一盘对口部位稍微上下错动，亦起到一定阻水作用矿井水文地质调查表明，各主要煤层井下采掘遇大小断层（断距 1570m）约 50m 处，均未发生涌水现象，证明这些断层均不溢水，是弱富水断层综上所述，本矿各主要煤层均属以顶板砂岩裂隙充水为主，是水文地质条件简单的矿床四）矿井涌水量预计根据矿井延深补钻勘探地质报告，本井田四4煤矿井涌水量为：正常涌水量（旱季）：112m3/h，最大涌水量为（雨季）：358m3/h五2煤矿井涌水量：正常涌水量（旱季）：148m3/h， 平禹煤电公司方山矿技术改造初步设计说明书平禹煤电公司方山矿技术改造初步设计说明书 平顶山煤业（集团）设计院19最大涌水量为（雨季）：393m3/h根据一般情况，矿井涌水量应为二者之和但根据矿方提供实际涌水量：正常涌水量 160m3/h，最大涌水量为 360m3/h。
四） 、矿井水文地质类型 综合上述，本区水文地质类型为：煤矿各主要煤层均属以顶板砂岩裂隙充水为主、水文地质条件简单的矿床七、地质勘探程度及存在问题七、地质勘探程度及存在问题（一） 、地质勘探报告的编制情况河南省禹县煤田方山矿补充勘探地质报告由豫中地质勘察工程公司平顶山第四工程处编制，于 1993 年 2 月编制完成，该报告作为矿井设计和生产的依据二） 、对勘探类型和勘探网度的评价根据地质报告，本井田地质构造复杂程度属类，井田内以750m 线距，布设有 5 条勘探线，勘探基本网度符合探明各级储量所用的勘探线距三） 、地质构造对开采影响的分析方山矿井田构造形态为单斜，井田北部存在滴水潭正断层、上庄正断层等，对矿井开拓布置、开采有不利影响四） 、地质储量的复核、验算；高级储量的范围、储量是否满足设计的要求截止到 2005 年 12 月，方山矿井田范围内，算得 A+B+C+D 级储量 8540.4 万 t其中 B 级储量 1753.8 万 t，占工业储量的 20.5%全矿井可采储量为 4239.12 万 t储量计算参数合理，块段划分及 平禹煤电公司方山矿技术改造初步设计说明书平禹煤电公司方山矿技术改造初步设计说明书 平顶山煤业（集团）设计院20储量级别确定基本合理，计算方法正确，结果可靠，能够满足设计的要求。
五） 、水文地质、瓦斯等级、煤质分析等资料的精确程度及其对开采的影响水文地质、瓦斯等级、煤质分析等资料的精确程度较高，为开采提供了可靠的依据六） 、存在主要问题：矿井涌水量：根据补勘报告矿井涌水量偏大，如果按现在矿井实际涌水量可能偏小，因现只大面积开采四4煤，五2煤开采面积较小如果两层煤都大面积开采，矿井正常涌水量 80m3/h，最大按150m3/h 是否偏小第二章第二章 矿井生产现状矿井生产现状第一节第一节 矿井现有生产概况矿井现有生产概况方山煤矿矿井核定生产能力 0.21Mt/a斜井开拓，串车提升，提升系统分两级，一水平标高+146m，二水平标高+10m现生产煤层为四4煤层，一个生产采区，两个回采工作面，回采工艺为放炮落煤、人工装煤，22 型刮板机运煤采场支护 DZ 型单体液压支柱配 HDJA 型金属铰接顶梁，全部垮落法顶板管理第二节第二节 主要生产系统及设备主要生产系统及设备一、矿井开拓方式、采区布置及工作面布置一、矿井开拓方式、采区布置及工作面布置 平禹煤电公司方山矿技术改造初步设计说明书平禹煤电公司方山矿技术改造初步设计说明书 平顶山煤业（集团）设计院211、开拓方式目前矿井采用斜井多水平开拓井田。
第一水平标高+146m，二水平标高+10m矿井现有主明斜井、副斜井、回风斜井共 3 个井筒矿井为边界抽出式通风2、采区目前矿井共有生产采区有 1 个，主要回采四4煤，集中在井田的北部3、井下运输大巷主、辅均采用架线电机车牵引 1t 固定式矿车运输，轨距600mm，另有平板车和材料车大巷铺轨为 24Kg/m 钢轨二、矿井提升系统：二、矿井提升系统：主斜井安装 GRJ221 提升机一套，电动机型号 JR-128，电机功率 160kw采用串车提升，一钩提 7 个矿车，核定提升能力为33.18 万 t/a主暗斜井安装绞车型号为 GRJ221，电动机型号 JR-128，电机功率 160kw采用串车提升，一钩提 7 个矿车副斜井绞车型号为 ZKJ-1.6，电动机型号 JR-126-B，电机功率110kw为人车专用暗副斜井为无极绳人车，电机功率 30kw三、排水系统：三、排水系统：矿井排水采用二级排水方式，+146.6m 水平安装 D155-309 型水泵 2 台，其中一台工作，一台备用，电机型号为 JSZ-117-4-9，电机功率 180kw，排水能力 210m3/h10m 水平安装 D155-309 型 平禹煤电公司方山矿技术改造初步设计说明书平禹煤电公司方山矿技术改造初步设计说明书 平顶山煤业（集团）设计院22水泵 2 台，其中一台工作，一台备用，电机型号为 JSZ-117-4-9，电机功率 180kw，排水能力 240m3/h；排水管路：排水管路沿副井井筒敷设两趟，排至地面，一趟工作一趟备用。
四、压风系统：四、压风系统：工业场地没有安装空气压缩机房，矿井生产选用电动移动式压气设备，目前煤矿正在使用的移动式空气压缩机型号为 ZL-6/7-B五、供电系统：五、供电系统：矿井供电电源均引自程庄 35KV 变电站，10KV 双回路高压进线，线路长度 6.5km，矿井在地面工业场地设有 1 座 10kv 变电站，安装2 台 STL2400/35 型变压器，一台工作，一台备用；总装容量4800kvA，矿井平均负荷 1100kv井下中央变电所安装 ST560 变压器 2 台和漏电继电器 2 台，下井电缆二趟，型号为 ZLG20-35六、通风系统：六、通风系统：矿井通风方式为中央边界抽出式中央主、副斜井进风，北边界斜井回风安装 BRH4-72-11NO16 型扇风机 2 台，一用一备，单台电机功率 55kw现工作风量 1021m3/min（17m3/s） ，负压 38mmH2O，等积孔 1.3m，属于通风中等矿井七、通讯系统：七、通讯系统：矿井与外部有 50 门程控直播，各单位、各重点岗位均配有井上与井下为 12 门程控交换机，满足井下主要场所与矿调度室联系八、安全监测系统：八、安全监测系统：矿井安装的监测系统为 KJ4 矿井安全生产监测系统，井下分站 平禹煤电公司方山矿技术改造初步设计说明书平禹煤电公司方山矿技术改造初步设计说明书 平顶山煤业（集团）设计院232 台，安装有瓦斯传感器、开停传感器，满足安全生产的需要。
第三章第三章 井田开拓井田开拓第一节第一节 井田境界及储量井田境界及储量一、井田位置及范围：一、井田位置及范围：方山煤矿位于河南省禹州市西 30km 的方山镇境内，南距方山镇约 3km方山煤矿开采井田范围内的四4、五2两层煤，四4煤层范围为：西起四4煤层露头至+200m 煤层底板等高线；东（深部）至煤层-300m 底板等高线，南起彭沟正断层，北至庄沟、闫坡正断层五2煤层范围：浅部西至+250m 煤层底板等高线；东至五2煤层-200m 底板等高线，南起彭沟正断层，北至庄沟、闫坡正断层井田走向长 3.7km，倾向约 2km，面积约 7.4km2二、地质储量及可采储量二、地质储量及可采储量本次参加储量计算的煤层有四4、五2两层煤 平禹煤电公司方山矿技术改造初步设计说明书平禹煤电公司方山矿技术改造初步设计说明书 平顶山煤业（集团）设计院24（一）储量计算范围及工业指标1、煤层储量计算边界：储量计算边界及面积统计见表 3-1-12、工业指标及其确定（1）最低可采厚度的确定：区内四4、五2煤层的最低可采厚度为 0.8m2）原煤灰分的确定椐主要煤层煤质分析，原煤灰分一般较高，为中-高灰煤，因之，原煤灰分小于 40的见煤点均参与储量计算。
储量计算边界及面积统计表 表 3-1-1储量计算边界煤层名称东（深部）西（浅部）南北储量计算面积（km2）备注四4-300m方山矿+83及+146m大巷彭沟断层官地咀、闫坡断层5.5五2-200m+250m彭沟断层老龙窝、闫西断层5.0四4煤老龙窝、闫西断层以南面积4.9km2（二）储量级别的划分1、圈定各级储量的原则：主要可采煤层四4煤的勘探类型为二类二型，圈定 B 级和控制 C 级储量的网度分别采用 1000m 和2000m，钻孔外推 500m 为 D 级储量2、块段划分原则：储量计算块段，原则上用相应的勘探线，煤 平禹煤电公司方山矿技术改造初步设计说明书平禹煤电公司方山矿技术改造初步设计说明书 平顶山煤业（集团）设计院25层底板等高线及构造线划分三）计算方法1、计算方法采用在平面投影图上划分地质块段，采用常规求积仪计算各煤层储量的方法计算公式为：Q=Shd 其中式中：Q储量（t）S块段斜面积（m2）H块段煤层平均真厚度（m）d视密度（t/m3） 2、计算参数的确定（1）煤层厚度的确定区内地层倾角为 1322，钻孔见煤点煤厚按其倾角全部换算了真厚度；当钻孔煤厚小于所规定的最低可采厚度时，用内插法求出相邻两孔之间的可采点；煤层中单层厚度不大于 0.05 的夹矸和煤分层合并计算采用厚度。
2）视密度取钻孔煤心煤样测定结果的平均值：四4煤为 1.52t/m3，五2煤为 1.51t/m3四） 、资源量估算结果根据方山煤矿储量动态表，截止到 2005 年 12 月，全矿井平衡 平禹煤电公司方山矿技术改造初步设计说明书平禹煤电公司方山矿技术改造初步设计说明书 平顶山煤业（集团）设计院26表内储量（A+B+C+D）为 1385.85 万 t，其中四4煤 618.73 万 t；五2煤 720.12 万 t全矿井工业储量（A+B+C）1255.85 万 t，全矿井工业储量占总储量的 90.6%矿井地质储量汇总见表 3-1-2根据方山煤矿提供的 2005 年末储量动态表，矿井工业储量除去D 级储量、矿井设计采区回采率损失 188 万 t，薄煤层采区回收率按85%，矿井剩余可采储量共计 1067.85 万 t，其中四4煤 470.73 万t；五2煤 597.12 万 t资源量汇总表资源量汇总表 表 3-1-2资源量 （万t）煤层ABCA+B+CDA+B+C+D备注四40177.5358.23535.7383.0618.73五20178.5541.62770.1247.0767.12合计0356899.851255.85130.01385.85三、安全煤柱及各种煤柱的留设三、安全煤柱及各种煤柱的留设根据煤炭工业矿井设计规范和煤矿安全规程的要求，工业广场必须留设保护煤柱，并按级保护等级留设煤柱围护带宽度。
煤柱塌陷角计算采用参数：地表段：500基岩段：=750 =620 =680、 是建筑物、水 平禹煤电公司方山矿技术改造初步设计说明书平禹煤电公司方山矿技术改造初步设计说明书 平顶山煤业（集团）设计院27体、铁路及主要井巷煤柱留设与压煤开采规程中规定分别为上山、下山和走向方向的岩层移动角边界煤柱按 30m 留设，断层一侧留 2030m 的煤柱第二节第二节 矿井设计生产能力及服务年限矿井设计生产能力及服务年限一、矿井工作制度一、矿井工作制度设计矿井年工作日 330d，每天三班作业，两班采煤，一班准备，每天净提升时间按 16h二、矿井设计生产能力二、矿井设计生产能力根据煤层赋存条件、煤层特征及储量等因素，矿井设计生产能力按 0.45Mt/a 考虑一）储量截止到 2005 年 12 月，矿井地质储量 1385.85 万 t，其中四4煤 618.73 万 t；五2煤 720.12 万 t全矿井设计可采储量 1067.85万 t，永久煤柱为：130 万 t二）煤层赋存条件及工作面生产能力 从煤层赋存条件看，四4煤层平均厚 1.05m，设计采用炮采一次采全高采煤法，五2煤层平均厚度 1.2m，设计采用一次采全高采煤法，工作面长度按 150m 考虑，工作面年推进度 1000m 时产量可达0.45Mt/a。
三）开采技术条件从开采技术条件看，本井田煤层瓦斯较小，煤层赋存条件简单，对工作面的产量较为有利 平禹煤电公司方山矿技术改造初步设计说明书平禹煤电公司方山矿技术改造初步设计说明书 平顶山煤业（集团）设计院28三、矿井服务年限三、矿井服务年限全矿井设计可采储量 1067.85 万 t按 0.45Mt/a 生产能力，储量备用系数为 1.4，经计算全矿井服务年限 17aT=Z/AK=1067.85/451.4=17 a式中：T-矿井服务年限，aZ-矿井剩余可采储量，万 tA-矿井设计生产能力，万 t/aK-储量备用系数，取 1.4矿井按年生产 0.45Mt 设计，可回采 17a 左右，井型还是比较合适的第三节第三节 井田开拓井田开拓一、一、 、井田开拓方式、井田开拓方式（一） 、影响矿井开拓方式的主要因素本井田大的地质构造在生产中已基本查清，因煤层较薄，在开采过程中还会遇到不少小断层这些回给开拓布置和生产造成不利影响周边老窑都在本矿的浅部，对现水平开采不会有大影响；本矿经十几年的开采，矿井水文情况已基本清楚，但随着五2、四4煤开发范围的扩大，矿井涌水量也会相应增加二）技术改造方案：方案方案：副明斜井、副暗斜井改装为皮带提升：副明斜井、副暗斜井改装为皮带提升对现副明斜井、副暗斜井进行改造，将现副明斜井、副暗斜井 平禹煤电公司方山矿技术改造初步设计说明书平禹煤电公司方山矿技术改造初步设计说明书 平顶山煤业（集团）设计院29两级人员提升去掉，改为铺设皮带提升主斜井，分两段提升，担负全矿原煤运输任务，并兼作回风井；将现明、暗主斜井二级提升改为明、暗斜井辅助提升，提升绞车不变，担负矸石、人员、材料设备上下，不再担负提煤任务，但兼作进风井。
见图 3-1-1此方案辅助工程：在+10m 水平副暗斜井下部的上面设四4煤环行车场，设有翻笼、煤仓；将现所生产的四4煤由架线电机车牵引1t 矿车经轨道大巷运输到四4煤环行车场，经翻笼卸入暗斜井上面的煤仓，经煤仓下口给煤机直接上暗斜井皮带，上运到+146m 水平再转至皮带明斜井在副明斜井井口处设一小煤仓，井下原煤经井口煤仓转到上仓皮带走廊皮带此工程一来是为了减少漏风，二是在井口便于安设防爆门对五2煤的开发：从现+10m 水平作石门到五2煤，然后沿皮带暗斜井一线布置五2煤皮带上山，将五2煤经皮带上山下运到四4煤井底车场煤仓斜上方，做溜煤眼直接将五2煤进井底煤仓，经皮带暗斜井、明斜井运到地面该方案的主要优点为：该方案的主要优点为：该方案充分利用了原主明、暗斜井的提升设备及系统，原主提升改为辅助提升后，提升能力无问题绞车改造后符合规程要求，能满足人员上下利用原明、暗副斜井改为主皮带明、暗斜井；明斜井井巷坡度小于 17，局部地段坡度需调整；暗斜井坡度作适当调整并下延，但工程量不大，便于施工五2煤通风系统简单，轨道斜井进风，皮带斜井回风，漏风 平禹煤电公司方山矿技术改造初步设计说明书平禹煤电公司方山矿技术改造初步设计说明书 平顶山煤业（集团）设计院30少，通风效果较好。
此方案因井巷工程，设备更换少，不影响现生产或影响不大，矿井技改期间停产时间短，工期相应也较短改方案主运输连续性强，为矿井产量的稳产高产提供了可靠的条件主要缺点为：主要缺点为：主皮带斜井井口上仓皮带走廊要跨现有道路，施工有一定难度下井人员从更衣室到入井点较方案远，需跨马路，安全性差一点方案方案现主明斜井、暗斜井改绞车提升将现明、暗主斜井二级绞车提升全部废掉，改为明、暗两段皮带主斜井，铺设皮带担负全矿井原煤运输任务，并兼作进风井；将现副明斜井 1.6m 绞车及副暗斜井无极绳运人设备全部废掉，再重新安装为 2.0m 绞车提升，再施工+146m、+10m 水平车场，担负全矿井矸石、人员、设备、材料提升，并兼作回风井为减少漏风，需在井口设三道风门及防爆门见图 3-1-2其它辅助工程同方案，只是将四4煤+10m 水平井底车场翻笼及煤仓移到现主暗斜井上井口不再设煤仓；五2煤运输同方案该方案的主要优点为：该方案的主要优点为：主明斜井坡度均为 1416，不再需要调整明斜井皮带可直接到现地面翻笼房、煤场，不需新建皮带走 平禹煤电公司方山矿技术改造初步设计说明书平禹煤电公司方山矿技术改造初步设计说明书 平顶山煤业（集团）设计院31廊、煤仓。
副斜井改为辅助提升后，入井人员距更衣室近且不需要过马路安全性好矿井主提升连续性强，为矿井的稳产高产提供了可靠的基础主要缺点为：主要缺点为：皮带暗斜井有一段坡度较大需再作调整并向下延伸，工程量较大现副明、暗斜井改为辅助提升后，因要下放设备、材料、人员上下、排矸等，井口、中间接力、下部车场都需要重作，不仅工程量大，而且井口、+146m 水平再作工程难度很大现明、暗副斜井绞车都要更换，设备投资大，安装工期长，对生产影响大副明斜井井口地面狭窄，车场布置不开，矸石出线侧跨马路为防止漏风需要在井口安设三道风门，井口还要设防爆门，现井口地面位置无法布置，漏风问题很难解决改造工程量大且影响矿井正常生产；中间停产至少半年，工期相应较长通过以上两个方案优缺点分析比较而知，方案工程量最省、设备更换最少、对现有生产影响最小；方案不仅工程量大、设备投资多，且在实施过程中矿井必须停产半年以上，这是其致命缺点，该方案不可取设计推荐方案 平禹煤电公司方山矿技术改造初步设计说明书平禹煤电公司方山矿技术改造初步设计说明书 平顶山煤业（集团）设计院32对以上两个方案汇报后，矿方同意推荐的方案三）开拓方式的确定：本井田原开拓设有两个水平：+146m 水平为四4、五2煤回风水平，也是主、副明斜井与主、副暗斜井的联络水平；+10m 水平为本矿井生产水平，在+10m 水平设有四4煤南北水平轨道大巷，此水平四4煤上山开采已接近尾声，只剩北翼二采区部分上山煤，还可采2 年左右。
接替采区为四4煤下二采区，该采区为单翼采区，采区倾斜长 1.06km，走向长 1.1km，利用一对下山开拓；二采区四4煤采完后，再接五2二采区上山，因五2煤上山采区有薄煤带，上山长度只有不到 200m 长，采区走向长 1km 左右；下山采区走向 1km 左右，倾斜长 700m 左右10m 水平五2煤还未开采，只是在南翼一采区主、副暗斜井附近采了+146m 水平以上上山煤本次技改就是首先考虑采南翼一采区+10m 水平以上上山煤四4、五2煤+10m 水平以下下山煤，设计考虑各采用一对伪倾斜下山，双翼采区开采，采区南边界为为井田南边界，北边界为滴水潭正断层，采区走向长 2.4km，伪倾斜长约 0.71km一采区之煤经采区皮带下山直接上主皮带暗斜井煤仓或暗斜井皮带；只有北翼二采区之四4、五2煤用矿车运输至+10m 水平井底车场，经翻笼到煤仓，再经皮带斜井到地面所以本矿井开拓方式为：一对明、暗斜井、一个水平、水平大巷、采区石门、分采区上下山开拓全井田二、水平划分及标高二、水平划分及标高 平禹煤电公司方山矿技术改造初步设计说明书平禹煤电公司方山矿技术改造初步设计说明书 平顶山煤业（集团）设计院33本井田主采煤层为五2、四4煤层，其间距 80m 左右。
本矿水平标高定在+10m 水平，四4煤上山垂高 190m，下山垂高310m；五2煤上山垂高 240m，下山垂高 210m对四4煤下山略长了一点，但从整个井田看，水平标高已成事实，基本上是合理的三、采区划分及开采顺序三、采区划分及开采顺序 1、采区划分：根据矿井的开拓部署，结合煤层赋存条件及构造情况，本次技改+10m 水平划分两个采区，南翼称为一采区，为双翼开采，以断层切割为界，北翼称二采区，为单翼采区两个采区同时生产，四4、五2煤搭配开采2、煤层开采顺序及配采关系：因五2煤煤质较差，原煤销售疲软时，难以售出，故现只开采四4煤，为搞好资源的总体回收，同时趁原煤销售形势好的时机，开发五2煤是可行的，两种煤混合搭配销售五2、四4煤皆为 1m 左右的薄煤层，煤层层间距 80m，本井田五2煤和四4煤存在压茬关系，先开采四4煤对五2煤会造成一定影响，因此，设计考虑初期开采五2煤，以解放下部的四4煤四、地面建筑物的搬迁和煤柱的留设四、地面建筑物的搬迁和煤柱的留设工业广场、断层分别留设有煤柱，地面主要建筑物为村庄，村庄均在采区中、深部，一律按搬迁或进行加固处理，不再留设煤柱 平禹煤电公司方山矿技术改造初步设计说明书平禹煤电公司方山矿技术改造初步设计说明书 平顶山煤业（集团）设计院34第四节第四节 井筒井筒一、井筒用途、布置及装备：一、井筒用途、布置及装备：根据原矿井开拓方式，只开采四4煤时，矿井有斜井三个，两进一回，即主、副斜井进风；矿井技术改造完成时，因五2、四4煤同时生产矿井三个井筒的用途发生了变化。
1、副明斜井：串车提升，主要担负矿井人员、矸石、材料及各种设备的升降任务，铺设 600mm 轨距 18kg/m 钢轨，并兼作矿井的进风及安全出口井筒断面布置见图 3-4-12、主明斜井：井巷内铺设 800mm 宽皮带，主要担负全矿井原煤提升任务、并作为矿井的主要回风井及安全出口井筒内敷设有排水管、压风管、洒水管、通信信号及动力电缆井筒断面布置见图3-4-23、回风斜井：主要担负矿井北翼开采二采区四4、五2煤的回风，并兼作安全出口井筒断面布置见图 3-4-3各井筒特征表见表 3-4-1二、井壁结构二、井壁结构 主斜井表土段采用料石砌碹、基岩段为锚喷支护第五节第五节 井底车场及井底车场及硐室硐室一、井底车场形式一、井底车场形式因今次矿井技改主提升由原副斜井改为主皮带斜井，要在+10m水平皮带暗斜井之上建井底车场、翻笼硐室、煤仓使北翼二采区的原煤经电机车牵引到井底车场后，经翻笼进入井底煤仓，再经煤 平禹煤电公司方山矿技术改造初步设计说明书平禹煤电公司方山矿技术改造初步设计说明书 平顶山煤业（集团）设计院35仓下给煤机至主暗斜井皮带所以要对原主暗斜井+10 m 水平车场进行改造在现井底车场水仓入口以北，现被大巷向东南方向作井底车场翻笼重车线，在皮带暗斜井之上作翻笼硐室、煤仓。
过翻笼硐室后作空车线，长度约 5070m车场形式有两种调车方式，一是翻笼硐室为通过式调车方式，一个为刀把式车场通过式调车方式：此车场形式简单，线路较短，通过能力大，但此车场大部分为双轨巷道，特别是翻笼硐室较长、断面大（掘进巷道宽 8m、断面 40m2） ，相应施工难度大、速度慢刀把式车场：调车线较长，通过能力较小，但此方案大部分为但轨，断面小，施工难度小，速度快；但两个车场能力都能满足生产要求根据方山矿施工队伍水平、能力，设计推荐采用刀把式车场调车井底车场布置形式见图 3-5-1二、井底车场及硐室二、井底车场及硐室本矿技改新增井底车场空重调车线，1t 矿车翻笼硐室、煤仓及给煤机硐室煤仓净直径 5m，煤仓容量 100150t电机车修理间、消防材料库等原井底车场有水仓、泵房及变电所，因矿井开采面积增大，泵房、水仓、变电所都。
