用沥青针入度测试仪PNR12进行凝胶锥入度和针入度的测定

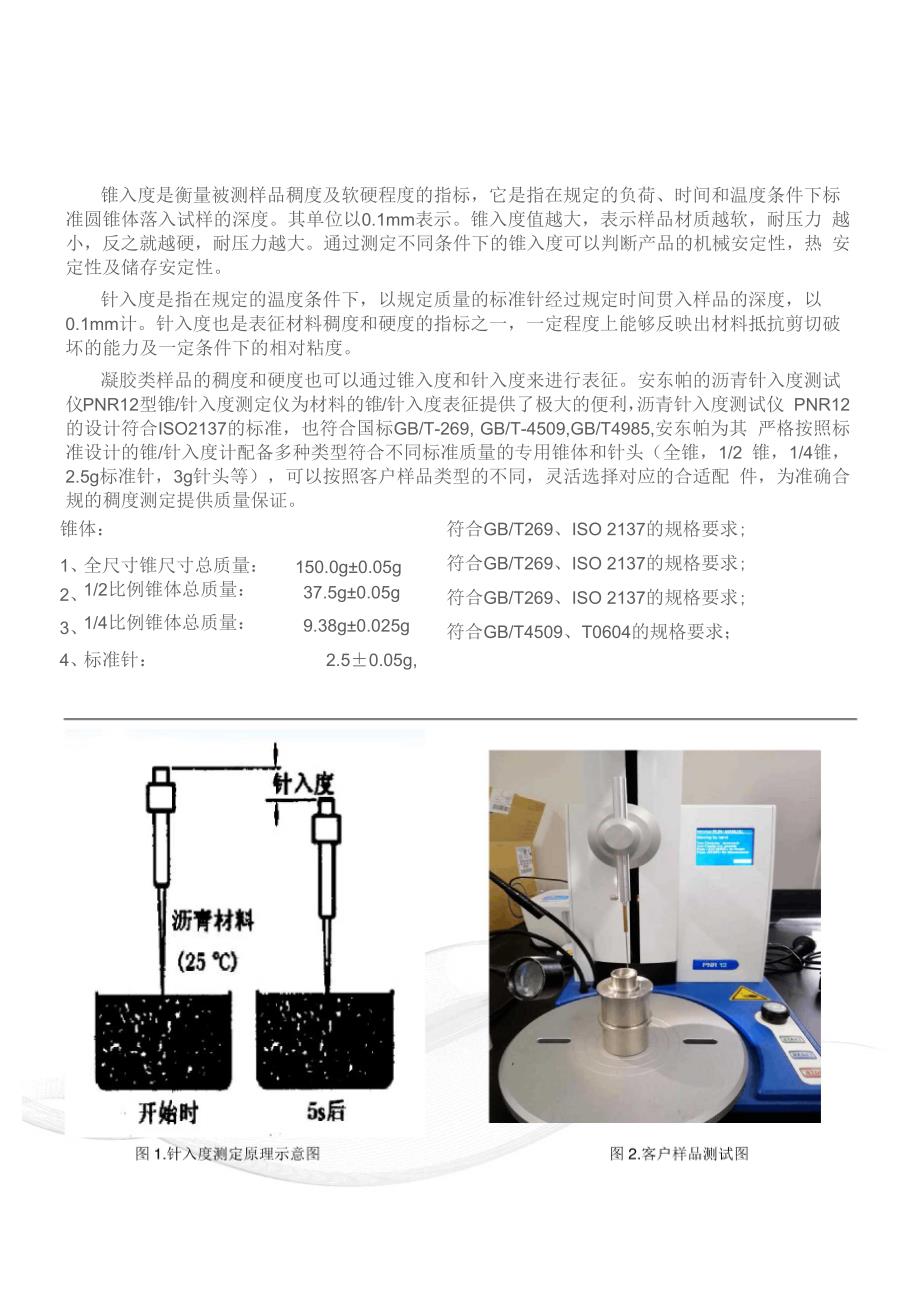

锥入度是衡量被测样品稠度及软硬程度的指标，它是指在规定的负荷、时间和温度条件下标 准圆锥体落入试样的深度其单位以0.1mm表示锥入度值越大，表示样品材质越软，耐压力 越小，反之就越硬，耐压力越大通过测定不同条件下的锥入度可以判断产品的机械安定性，热 安定性及储存安定性针入度是指在规定的温度条件下，以规定质量的标准针经过规定时间贯入样品的深度，以 0.1mm计针入度也是表征材料稠度和硬度的指标之一，一定程度上能够反映出材料抵抗剪切破 坏的能力及一定条件下的相对粘度凝胶类样品的稠度和硬度也可以通过锥入度和针入度来进行表征安东帕的沥青针入度测试 仪PNR12型锥/针入度测定仪为材料的锥/针入度表征提供了极大的便利，沥青针入度测试仪 PNR12的设计符合ISO2137的标准，也符合国标GB/T-269, GB/T-4509,GB/T4985,安东帕为其 严格按照标准设计的锥/针入度计配备多种类型符合不同标准质量的专用锥体和针头（全锥，1/2 锥，1/4锥，2.5g标准针，3g针头等），可以按照客户样品类型的不同，灵活选择对应的合适配 件，为准确合规的稠度测定提供质量保证锥体：1、全尺寸锥尺寸总质量：150.0g±0.05g2、1/2比例锥体总质量：37.5g±0.05g3、1/4比例锥体总质量：9.38g±0.025g4、标准针：2.5±0.05g,符合GB/T269、ISO 2137的规格要求;符合GB/T269、ISO 2137的规格要求;符合GB/T269、ISO 2137的规格要求;符合GB/T4509、T0604的规格要求；1 测试样品介绍东莞广迈电子科技有限公司寄送30ml液体样品一瓶，需要测定固化后样品的稠度，以此来表征其 产品的性能指标。

根据样品固化后的状态，推荐使用GB/T269进行样品锥入度的稠度表征，或者 GB/T4509和GB/T4985进行样品针入度的稠度表征 与之等效的方法有ISO 2137和ASTM D5及ASTM D 1321等方法.配置2：针头：2.5g标准针；锥杆：镁合金锥杆;质量8.2965g； 针头和锥杆总质量：10.7638g； 配置3：针头：2.5g标准针；锥杆：镁合金锥杆;质量47.4864g； 针头和锥杆总质量：49.9864g；4 样品和仪器准备2 仪器设备4.1第1次实验一样品前处理1、 将样品放于测试杯中，设定古风干燥箱温度为 110C，放置12min测试杯尺寸小19*11mm2、 将测试杯取出放于室温环境30min，让其冷却到室 温4.2第2次实验一样品前处理1、 将样品放于测试杯中，设定古风干燥箱温度为110°C，放置12min测试杯尺寸巾19*11mm2、 将测试杯取出放于室温环境240min,让其冷却到 室温4.2仪器准备1、 开机，将仪器放置于水平台面2、 用仪器自带的水准配件将仪器调整到水平位置3、选择所用方法并设置参数4.2.1实验图片图3.锥入度测定3 仪器配置3. 1锥入度测定根据GB/T269要求，可以选择全尺寸锥体或1/4 比例锥体，但全尺寸锥体需要样品量大，而1/4比 例锥体的结果可以通过公式换算到全尺寸锥体的结 果，因此，选择1/4比例锥体进行测定。

P = 3.75P1 +24P:近似全尺寸锥入度P1:1/4比例锥入度配置1锥体：1/4比例锥体； 锥杆：镁合金锥杆;督锥体和锥杆总质量：9.3810g3. 2针入度测定图4.样品前处理3、 如果用针入度进行稠度表征，那么如果按照标 准方法中标准针进行测定（总质量100g），少 量样品无法测定，针会直接触底，所以选用总 质量为10g的标准针和对应锥杆进行测定，但 针头插入样品的深度太浅，所以改用50g的总 质量的标准针进行测定，针头扎入样品的1/2 的深度4、 推荐客户使用自动表面检测设备进行测定5 结果报告表1.配置1&2实验数据（30min）全尺寸锥pu%锥pu针入度pu121.52641121.52640117.752541125.252740121.52640121.52641表2.配置1&3锥入度数据（240min）全尺寸锥pu%锥pu针入度pu117.52591121.52691121.52692117.52592121.52691121.526926、结论通过上述实验,得到结论如下：1、样品前处理的时间（30min&240min）对样品 的锥入度结果影响不大/基2、不同方法对样品结果的表征有不同，如果用标 准方法ISO 2137（GB/T269）的1/4的比例锥， 那么插入样品深度较浅，锥入度数值较小，但 符合标准。
