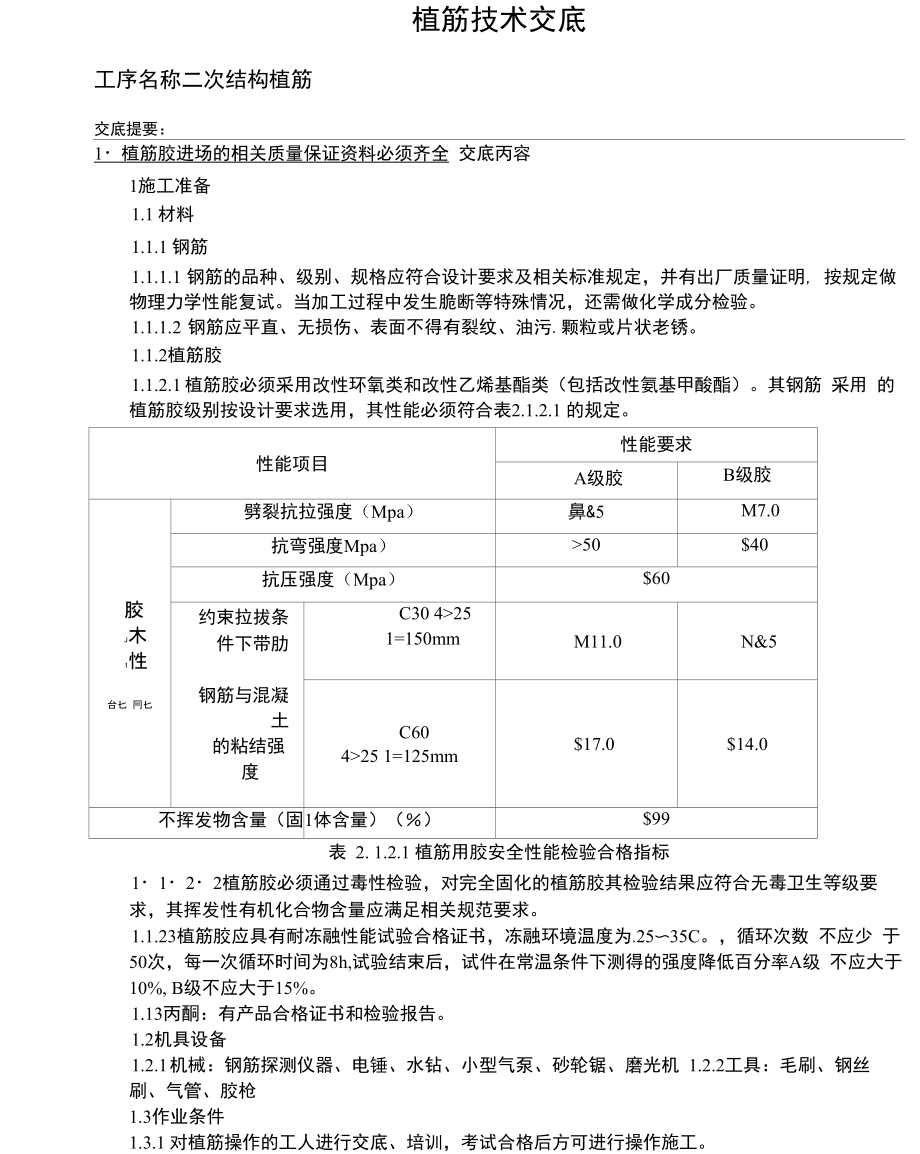

钢筋植筋技术交底

性能项目性能要求A级胶B级胶胶J木1性台匕 冃匕劈裂抗拉强度（Mpa）鼻&5M7.0抗弯强度Mpa）>50$40抗压强度（Mpa）$60约束拉拔条 件下带肋钢筋与混凝 土的粘结强度C30 4>251=150mmM11.0N&5C604>25 1=125mm$17.0$14.0不挥发物含量（固1体含量）（％）$99植筋技术交底工序名称二次结构植筋交底提要：1・植筋胶进场的相关质量保证资料必须齐全 交底丙容1施工准备1.1 材料1.1.1 钢筋1.1.1.1 钢筋的品种、级别、规格应符合设计要求及相关标准规定，并有出厂质量证明, 按规定做 物理力学性能复试当加工过程中发生脆断等特殊情况，还需做化学成分检验1.1.1.2 钢筋应平直、无损伤、表面不得有裂纹、油污.颗粒或片状老锈1.1.2植筋胶1.1.2.1 植筋胶必须采用改性环氧类和改性乙烯基酯类（包括改性氨基甲酸酯）其钢筋 采用 的植筋胶级别按设计要求选用，其性能必须符合表2.1.2.1 的规定表 2. 1.2.1 植筋用胶安全性能检验合格指标1・1・2・2植筋胶必须通过毒性检验，对完全固化的植筋胶其检验结果应符合无毒卫生等级要 求，其挥发性有机化合物含量应满足相关规范要求。

1.1.23植筋胶应具有耐冻融性能试验合格证书，冻融环境温度为.25〜35C循环次数 不应少 于50次，每一次循环时间为8h,试验结束后，试件在常温条件下测得的强度降低百分率A级 不应大于10%, B级不应大于15%1.13丙酮：有产品合格证书和检验报告1.2机具设备1.2.1 机械：钢筋探测仪器、电锤、水钻、小型气泵、砂轮锯、磨光机 1.2.2工具：毛刷、钢丝刷、气管、胶枪1.3作业条件1.3.1 对植筋操作的工人进行交底、培训，考试合格后方可进行操作施工1.3.2大面积植筋前，必须先对不同品牌植筋胶和具有代表性的部位进行样板施工，抗拉拔承 载力试验合格后方可进行大面积施工133植筋部位原结构面的缺陷按相关要求进行补强或加固处理完成13.4特殊部位的操作平台搭设完成，并经验收合格1.3.5技术交底针对施工部位、所植钢筋、植筋深度、植筋根数等要求明确2操作工艺2.1工艺流程65注胶清孔7U234钢丝剧探测仪气泵満孔淸孔钻孔机注般枪-溢出植筋股碩防孔定位棉丝擦丙銅叫2普定位、钻孔根据设讣要求，在现场进行放线定位，标出钻孔位置，在放线定位前应采用探测仪器对原稻 F 的钢筋位置进行探测，植筋的位置不得与原构件的钢筋位置冲突。

确定好钻孔位置后使用水务戈电 锤进行钻孔，当原构件质量较差，存在裂纹缝隙时必须采用水钻，乙减少施工震动对结构处戈的破 坏，一般情况下钢筋植筋大于18mm的植筋孔宜釆用水钻成孔植筋孔径大小为d+4 8mm -般情况 下各直径钢筋对应的孔径大小见表3. 2. Io若基材上存在受力钢筋，钻孔位置可适当调整，但均宜植在箍筋内侧（对梁、柱）或分布筋卩 叽 对板、剪力墙）表 2. 2.1植筋直径与对应的钻孔直径钢筋直径d钻孔直径D钢筋直径d钻孔直径D(mm)(mm)(mm)(mm)6818228122028101422301216253214182835162032402. 2.2植筋孔清理和验收2. 2. 2. 1钻孔完成后，将孔周圉灰尘清理干净，用气泵、钢丝刷清孔，对重要构件要作至！ -吹 两刷，即吹孔三次、清刷两次其余构件清孔应根据设计要求进行清刷完毕后，用棉丝％、j酮， 清刷孔洞内壁，使孔洞内最终达到清洁干燥2. 2. 2. 2如遇成孔部位较潮湿的情况，还须用加热棒，对所成的孔进行干燥处理2. 2. 2. 3清孔后用干净棉丝将清洁过的孔封堵严密，以防有灰尘和异物落入2. 2. 2. 4植筋孔清理完成后，组织相关方进行隐蔽验收，并作好验收记录，验收记录见艸1392. 2.3 钢筋除锈2. 2. 4. 1 植筋用钢筋必须做好除锈清理，采用磨光机固定钢丝刷对钢筋的除锈部位进行扌 J 罷要 求除锈长度大于锚固长度 50mm 左右。

2. 2. 3. 2 普通没有锈蚀的钢筋，应用角磨机和钢丝刷将除锈清理长度范圉内的钢筋表面扌 J 雪出 光泽，严重锈蚀的钢筋不能作为植筋使用2. 2. 3. 3 若钢筋粘有油污，应用丙酮将其清洗干净2. 2. 3. 4 在植筋前再将钢筋打磨好的部分用棉丝沾丙酮擦拭干净2.2.4 注植筋胶 将植筋胶管置入套筒，旋上混合器，然后将套筒置入打胶枪内，将胶枪上的混合喷头伸进孑 勺 底部，扣动扳机，且每一次扣动扳机感觉有明显压力后，一步一步慢慢抽出，药剂添满孔深时 弟止 扣动扳机2. 2.5 插筋锚固2. 2. 5. 1 非通孔锚固根据植入深度，在处理好的钢筋除锈端做明显标记，然后插向孔洞，一边插一边向同一方I,麦 慢旋转，直至到达孔洞底部为止，此时应有锚固胶从孔洞内溢出2. 2. 5. 2 通孔锚固 将处理好的钢筋插入孔内，孔两端用环氧砂浆封堵，封堵的同时，须在通孔两端预埋气管，- 常注 胶，另一端排气将锚固用植筋胶装入打胶筒内，安装打胶嘴将植筋胶通过注胶管注入孑 习内， 直至另一端出气管溢出胶为止，而后将出气管弯折扎紧3 质量标准3.1 主控项目3 丄 1 钢筋的品种和质量均必须符合设计要求和有关标准规定，进口钢筋需先经过化学 成分检 验，符合有关规定后方可使用。

检査方法：进场验收，复核相关资料，现场取样进行复试3.1.2 植筋胶性能必须满足要求 检査方法：进场验收，复核相关资料，现场取样复试，现场样板抗拉拔承载力试验 3.13植入钢筋锚固的抗拉强度必须满足要求检査方法：抗拉拔承载力的现场检验 检查数量：同规格、同型号、基本相同部位的植筋组成一个检验批抽取数量按每批植 筋总 数的 1%计算，且不少于 3 根3.1.4 植筋深度要求植筋的植入深度最小值IA10*d(见下表)洌筋屈 限植人 深度L(mm)10616382022252225283()3262.5)7.4_■9H.360.fi66.6733儿3103.170.2rSR.4J5.X】(:no](小)厂「115.81A5.2110.5135.3124.03240钢筋煨小翅深129.()4()481] 一2583001 34.6144.7150.51M.8153.8165.4171.9188.43462()6.?214.<257.9269.4428235.?2X2.5329.6376.7421.08-9460() 70() 80() 9(X>1()0 12() 14() 160 18() 2(X) 220 24() 260 28() 300 350 40() 5CX)3叭)注：条大荷栽/L=1.7血加kN) Mwn)你筋，屈银吋的檳人深度(用丁•钢筋腿眼)/—mm)你筋埋深二孔深 检查方法：现场实测3.2 一般项目3.2.1植筋孔的位置、直径、孔深和垂直度是否满足要求。

检查方法：尺量和检查施工记录、 植筋成孔记录322植筋孔是否清理干净 检查方法：抽查和检查施工记录 323植筋所用钢筋是否除锈，钢筋表面是否打磨出光泽检查方法：现场检查和检查施工记录 324植筋孔质量要求见表424表 4. 2.4 植筋孔质量要求植筋孔深度允许偏差(mm)植筋孔垂直度允许偏差(° )植筋孔位置允许偏差(mm)+ 20554成品保护4. 0.1清孔后用干净棉丝将清洁过的孔封堵严密封堵，以防有灰尘和异物落入对孔造成污染4. 0.2除锈和清理完的钢筋要放置在干燥的地方，并且对打磨出光泽的钢筋部位进行包扌L戏 护，以防被污染4. 0. 3对植好的钢筋应做好保护工作，应保证植筋完后2-3d才允许进行下一步的施工和1 P,以防 在植筋胶固化时间内钢筋被摇摆或碰撞5应注意的质量问题5. 0. 1定位的准确性钢筋植筋都是在已有构件上钻孔施工，钻孔时均不得破坏原结构钢筋，所以在钻孔前必须耳I钢 筋位置探测仪器对原结构的钢筋位置进行探测5. 0.2钻孔深度钢筋植筋的钻孔深度直接影响到植筋质量，所以对植筋孔必须逐一进行检杳5. 0.3孔洞和钢筋清理钢筋植筋的孔洞和钢筋清理是关系到植筋质量的乂一重要因素，孔洞和钢筋清理做得不好，M使 植人的钢筋和孔壁之间结合不紧密，达不到设计所需要的拉拔力。

5. 0.4植筋注胶的密实度植筋阶段，注胶一定要饱满，注胶少了，胶量不够，植入的钢筋也无法达到设计所需要的扌殳 力所以注胶植筋阶段，负责钢筋植筋的专项工长及班组长必须有人在现场指挥监督，孔内若交 不得少于孔深的2/3,钢筋插至孔底部之后应有多余的胶从孔内溢出5. 0.5植筋插筋植筋插筋时钢筋应沿着一个方向旋转着插至孔底，以免在孔内产生气体留存，影响植A 逼5. 0.6成品保护钢筋锚固用的植筋胶需要一定的固化时间，所以，植筋胶固化之前，不得扰动刚刚植好的甸So5. 0.7植筋胶使用注意事项将植筋胶管置入套筒，旋上混合器，然后将套筒置入打胶枪内，扣动扳机第一、二次挤H紬勺 胶不要使用，因为此时胶可能没有混合均匀6质量记录6. 1原材料6.1.1钢 筋：钢筋的出厂质量证明书、钢筋的标识牌6.1.2植筋胶：产品合格证、性能型式检验报告、安全性能检验报告、有害物质含量检能艮告、 不含乙二胺检验报告、无毒检验报告、抗老化性能检验报告、产品质量50年保证书（妙1产 品）、进口货物报关单（进口产品）6.2试验报告钢筋复试报告、钢筋化学分析报告（进口钢筋或对其质量存在怀疑的钢筋）、植筋的现场折2 拔承载力样板试验报告、植筋抗拉拔承载力试验报告。

6.3相关记录材料进场验收记录、施工记录、植筋孔检杳记录、材料进场验收记录、质量评定记录技术负责人交底人接受交底人注：本记录一式两份，一份交接受交底人，一份存档。
