变压器及其检修

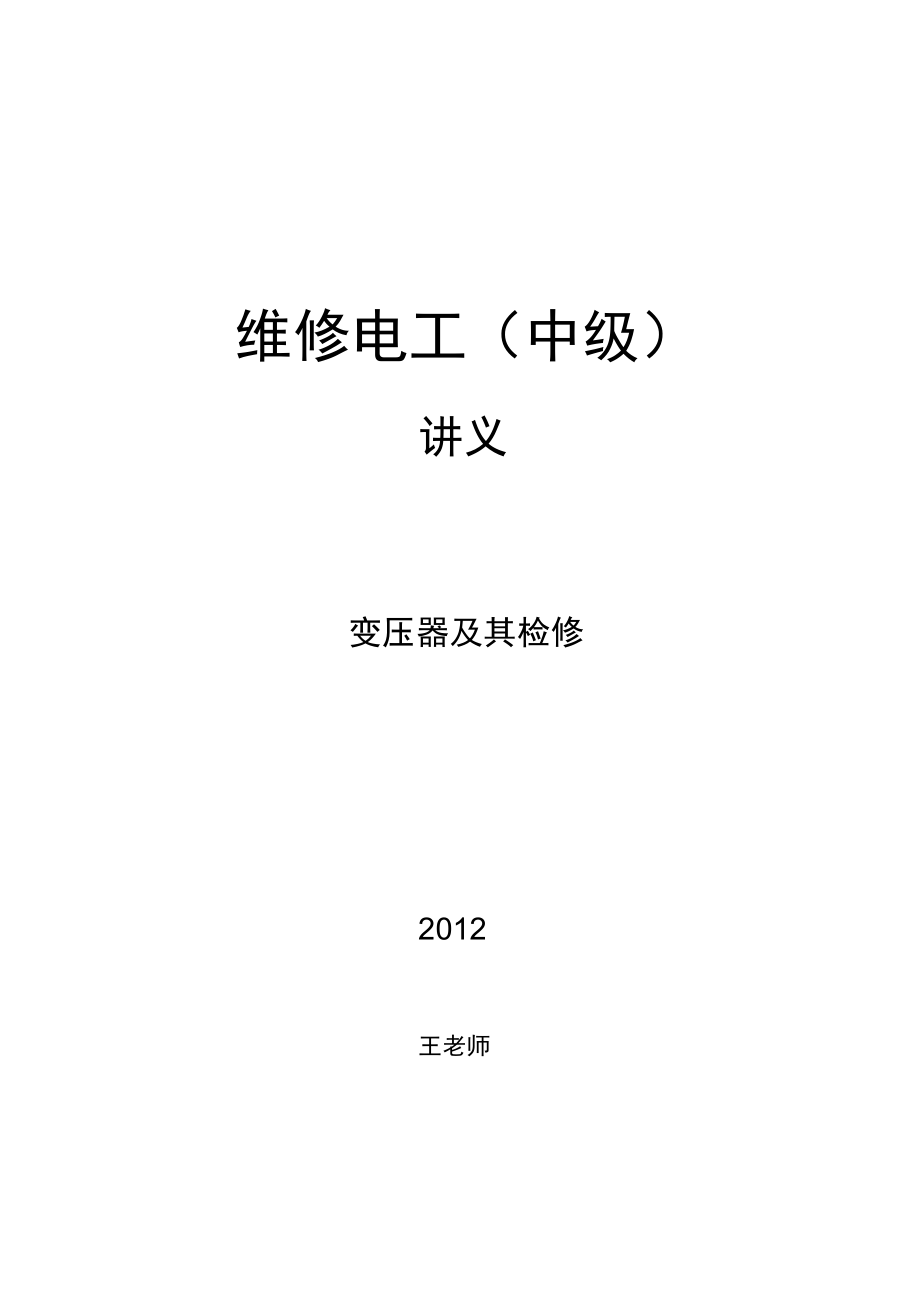

维修电工（中级）讲义变压器及其检修2012王老师变压器及其检修培训目标：熟悉三相变压器的测试使用方法； 了解电焊变压器和仪用互感器的使用一）、三相变压器三相交流电在经济、技术上有极大的优势，所以现代电力系统都采用三相交流电，为此三相交流变压器也被广泛应用它可以由三个单相变压器连接组成，所以称为三相瓣蹦2) 交流法如图 2－73b 所示，在其中一相绕组两端接入一个交流电源 U， 在将另外两相绕组的一端连接起来，另一端之间接入一个灯泡当开关 S 闭 合时，若灯泡不发光，则表示灯泡两端连接的端点同为首端 (或尾端 )，否则， 若灯泡发光，则表示灯泡两端连接的端点互为首尾端按照相同的方法，可 以判别剩下的一相绕组的首尾端2) 变压器一、二次绕组同名端的判别三相变压器除了一次侧、二次侧 的三相绕组间必须判别首尾端外，一次和二次绕组间还必须判别同名端这 就关系到一次侧和二次侧线电压的相位差，影响联结组别判断同名端的方 法有直流法和交流法两种1) 直流法如图2-74a所示，在一次绕组两端接入一个直流电源 E,在 对应的二次绕组两端接入一个毫安表当开关 S 闭合瞬间，若毫安表的指针 正偏，则直流电源正极所接端点与毫安表正极所接端点互为同名端，否则， 若毫安表的指针反偏，则直流电源正极所接端点与毫安表正极所接端点互为 异名端2) 交流法。

如图 2－74b 所示，在一次绕组两端接入一个交流电源 U1，将一次绕组一端与对应二次绕组一端连接起来，在一次绕组另一端与对应的 二次绕组的另一端之间接入电压表若电压表电压等于一次侧电压 U1 与二次侧电压 U2 之差，则表示电压表两端连接的互为同名端，否则，若电压表电压 等于一次侧电压 U1与二次侧电压U2之和，则表示电压表两端连接的互为异 名端图 2-73 变压器绕组首尾端的判 5Ua) 直流法 b) 交流法图 2-74 变压器一、二绕组同名端尹 u$Ua) 直流法 b) 交流法(3) 三相绕组的联结1) 三相绕组 Y 形接法三相绕组 Y 形接法就是把三相绕组的尾端连在一 起构成中性点N，三个首端接电源或负载，如图2-75a所示当一次侧丫形 接法，如果首尾端接反，磁路将严重不对称，空载电流将上升；当二次侧 Y 形接法，如果首尾端接反，则三相电动势不对称图 2 一 75 变压器绕组的联结a) 丫形接法 b) 么形正相序接法 ) A 形反相序接法国际上规定，标志三相变压器一、二次绕组线电动势的相位关系用时钟 表示法即规定一次高压侧线电动势 E, m@W为长针，永远指向12点位 置；低压侧线电动势 E， n， zw 为短针，它指向的时间即为联结组别的标号。

如丫，d11表示高压侧为Y形接法，低压侧为△形接法，一次侧线电压滞后于 二次侧线电压相位 30°虽然联结组别有很多，但为了便于制造和使用，国家 标准规定了三相双绕组电力变压器五种常用的联结组见表 2－12表 2 一 1z 国家标准规定的三相双绕组电力变压器绕组联结组别接线图1) 联结组别的判别知道变压器的绕组联结图及各相一次侧、二次侧的 同名端，如图 2－77 所示，可按下列步骤判别2•三相变压器的铭牌及参数每个变压器都有铭牌，它是了解和使用变压器的依据铭牌上记载了变 压器的型号及各种额定数据，如图 2－78 所示图2一路 电力变压器的铭牌电力变压器的参数有如下几种：(1) 型号型号是表示变压器的结构特点、额定容量 (kVA) 和高压侧的电 压等级(kV)新型号S9— 80/10――三相电力变压器第 9设计序号，S=80kVA , U=10kV(高压侧)2) 额定电压 UN 一次侧额定电压是指它正常工作时的线电压，它是由 变压器的绝缘强度和允许发热条件所规定的二次侧额定电压是指一次侧额 定电压时，分接开关位于额定电压位置上， 二次侧空载时的线电压， 单位是 V3) 额定电流In额定电流是指在某环境温度、 某种冷却条件下允许规定 的满载线电流值。

当环境温度和冷却条件改变时，额定电流也应变化额定电流的大小主要由绕组绝缘和散热条件决定例如，干式变压器加风扇散热后，电流可提咼50%我国规定变压器的环境温度是 40°C4) 额定容量 &额定容量的单位为 kVA，也称视在功率，表示在额定工作条件下变压器的最大输出功率，而满负荷时实际的输出功率为： R=SNcos0当然，Sn也和In 一样受到环境和冷却条件的影响单相时：SN=吵NI2N三相时： S 云侮 3U2NU ， N需相等，变压比 K 的误差不允许超过 0.5%2) 联结组别必须相同 前面在分析联结组别时就讲到， 它反映了一次侧、 二次侧线电压的相位关系如果联结组别不同，即使二次侧电压大小一样， 但因相位不同，它们并联后，仍会产生内部电动势差，而导致产生环流如图2 -80所示Y ,如与Y, dll两台变压器并联运行时，二次绕组线电压之差:30At/2 =屿 20 -U , i = 2[/2N sin 丁-二 0. 518 U2N这是最轻的情况，即最小的情况，即便这样大的电压差也足以损坏变压 器，所以联结组别不相同的变压器不允许并联运行3） 短路阻抗 （短路电压 ）要相等短路阻抗 （短路电压 ）必须相等， 这关系到 运行时的负载分配是否合理。

如图 2－81 所示，三台容量不同的单相变压器 并联运行时，从并联运行等效电路中可以看出：因为二次侧并联运行，故空 载电压都相等 （即为 U 02） ，输出电压也都相等 （为 U2） ，因此，三台变压器的内 部压降应相等在并联电路中，并联支路的电流与支路电阻的倒数成正比， 可以证明，变压器并联运行时的负载分配 （即电流分配 ）与变压器的短路电压成 反比因此，为了使负载分配合理 （即容量大，电流也大 ） ，就应该使每台变压 器的电流标么值一样，也就是要求它们的短路电压都一样如果短路电压不 相等，那么将来并联运行时，电流分配也不平衡，短路电压小的变压器承受 的电流就相对大些，就会首先过载，这就限制了整个并联变压器系统的利用 率一般来讲，容量大的变压器短路电压也大，而要使容量相差很大的变压 器的短路电压一样是很困难的，所以并联运行的变压器容量之比不应大于 3：1图2 一 80Y，如与Y, y11两图2二81单相变压器二次侧并联 变压器并联时必，运行的等效电路变压器必须符合上面三个条件才可以并联运行满足前两个条件可以保 证空载运行时变压器绕组之间无环流；满足第三个条件能使变压器合理分担 负荷同时满足上面三个条件不容易实现，除第二条必须严格保证外，其余 两条允许稍有误差。

4．三相变压器的检修(1) 变压器的检查和清洁1) 检查瓷套管是否清洁，有无裂纹与放电痕迹，螺纹有无损坏及其他异常现象，如果发现应尽快停电更换2) 检查各密封处有无渗油和漏袖现象，严重的应及时处理3) 检查储油柜的泊位及油色是否正常，若发现油面过低应加油4) 检查箱顶油面温度计的温度与室温之差是否低于 55C5) 定期检查油样化验及观察硅胶是否吸潮变色，需要时进行更换6) 注意变压器的声响与原来相比是否正常7) 查看防爆管的玻璃膜是否完整，或压力释放阀的膜盘是否顶开8) 检查油箱接地情况9) 观察瓷管引出排及电缆头接头处有无发热变色，火花放电及异状，如有此现象，应停电检查，找出原因后修复10) 看高、低侧电压及电流是否正常11) 冷却装置是否正常，油循环是否破坏另外，要注意变电所门窗和通道的封闭情况，以防小动物进入变压器室， 造成电气事故2) 故障检修的方法1) 观察法变压器的故障如过载、短路、接触不良、打火等订鼻夜歧在 发热上，变压器油温上升，有气体、油冲出，有焦昧，有爆炸声、打火声等•可权囊变 压器上的保护装置是否动作，防爆膜是否冲破 ;喷出的袖的颜色是否变臭支有佳鼻 (变黑、有焦味说明故障严重)；上层油温是否超过85C;液面是否士常；各连接祁位是否滑 油;箱内看无不正常声音。

总之，可通过看、闻、听就能大致判断变压衬臭查百 月真2)测试法对于观察无法进一步判断的问题， 必须用仪表记过才佬杖出正磅的判断HO 用 2500V 兆欧表测相间和每相对地的绝缘电阻，可以检浊奥樊杖杯的桩况对 于6~lo kV电力变压器绝缘电阻要求如 T:lo-20 C时应为600-300扳,30-40C时应为 150~80 Mi 50~60 C 时应为 45-24 M, 70~80 *C 时应为 13 一 8 扯0 测量绕组的直流电阻绕组的直流电阻往往测量的是两根柏线之月砖 线电臣，小容量变压器可用单臂电桥测量，电桥精度为 0 5级;大容量变压器可甩双扦屯侨测量,电桥精度为 0.2级三相线电阻值相差不超过 2片,其公式为 :量鸟壁皇舆三星尘篓阜坦 X100 财乓 2% :相线电阻平均值当分接开关在不同位置,测得的电阻值相差很大时,就可能是分接开关 接殷有问 题通过测量绕组的直流电阻可检查出匝间短路、引线与套管接殷不良等故 樟3)变压器吊芯检查在经过长时间的运行之后,变压器内部出鼻故靡, 或者电力 变压器需要大修理,都需要对变压器进行吊芯检查,发现并处理故庚所谓 吊芯就是将 电力变压器的芯部从油箱中吊出来。

检查步骤如下1）放平变压器将变压器用垫块和挡块垫平2）搭建临时作业平台要求高度在油箱箱沿以下，牢固、稳定，谴开散热 管，便于操作3）放油 "用洁净的白布将放油阀门处擦洗干净，然后打开阀门，放出少量 的油，待袖孔冲洗千净后，将阀门、滤油机与大油桶接近，把油抽人大油桶•对于装 有储油柜的变压器，油面放至顶盖的密封胶条水平面以下 ;对于不带储油柜的变压器， 抽面放至出线套管以下4）吊芯用起重机来起吊铁心 将钢丝绳系住顶盖的全部吊环或吊钩， 挂 好钢丝 绳，在吊绳间架设撑木，其长度与顶盖上吊钩或吊环距离大致相当，以确保 起吊时，吊 钩在垂直方向上受力然后收紧吊绳，调整变压器重心将箱盖与油箱连接 螺栓全部卸下，并用木箱罩住高、低压套管，开始昂芯起吊时，吊索与垂直线夹角不 宜大于 30上升速度应缓慢，避免发生任何碰撞铁心吊出后，将两个干净道木放 在预制钢 架上，下面放置油盘，然后将铁心缓缓放下，在道木上放稳5）铁心的检查用干净的白布擦净绕组、铁心支架及绝缘隔板上的油污， 检查有 无异物及其他异常现象，紧固所有的螺栓，防止松脱对于时间较长的变压 器应检查绝 缘是否老化方法是用指压时，老化的绝缘会产生裂缝，手感绝缘材料硬、 脆，其颜色变深，此时应加强绝缘 ;对于灰质脱落，指压时出现严重龟裂的老化现象，需 要更换绝缘材料或绕组。

同时检查分接开关旋转分接开关，检查是否灵活正常，动•静 触头是否良好（触头是否严重老化、磨损或烧蚀），接触是否良好（用仇05血m塞尺 片检查接触间隙，应塞不过去 ）检查并确认分接开关绝缘和固定是否良好最后用 2 5oov 兆欧测量穿心螺栓对铁心的穿心电阻，实验测量持续时间为 lm;n 如果不符合要求，检查绝缘套管破损情况，包扎绝缘带，恢复绝缘6）耐油绝缘胶条的制作 首先测定所用耐油胶条的规格 吊起铁心， 撤去 道木，将铁心缓缓放下到箱底，测量箱上沿与箱盖之间的距离 （高度）H ,应选用的耐 油胶条直轻尺寸B二15H将耐油胶条剪切成斜坡状进行搭接，斜坡长度为胶条直 径的 5 倍测量箱沿周长，加上连接长度 5 本 然后进行裁剪，核对长度确认正确无误 后，用502 胶水把斜坡口对正粘接牢固7）变压器的组装 变压器铁心检查完毕， 应立即进行组装 首先用干净的 木棒装 上磁铁，在箱内缓缓移动，检查油箱内是否有脱落的金属物然后吊起铁心， 放置好密 封胶条，对准定位标记，缓缓落下铁心落下铁心时，绕组不得与油箱碰撞 落到箱底 时定位标记应相互符合最后装上顶盖，拧紧螺栓，将放出的绝缘油全部注人变压器油箱内。

8）清理操作现场待变压器吊心操作全部结束后，按工具清单清点工具、 仪器仪 表，检查有无脱落的螺栓、螺母及其他金属物，以防少装、漏装或金属异物 脱落油箱内然后清理现场4） 检修后的一般试验1） 绝缘电阻和吸收比的测量吸收比是兆欧表摇动 60s时测得的绝缘电阻与摇动15 s时的绝缘电阻的比值用2 500 v兆欧表分别测量相间和每相对地的绝缘 电阻 （应满足前面的要求 ），吸收比应大于 i.3 （电压等级 60kV 以上的应大于 1.5）测量 时非被测部位和油箱应接地2） 测量绕组的直流电阻值 （满足前面的要求 ）3） 测量各分接头上的变压比， 高压侧应接电压互感器 各相在相同的分接上测出的变压比应与铭牌值相符，相差应不超过 1 财4) 测定三相变压器的联结组别5) 测定额定电压下的空载电流，空载电流应为额定电流的 5 挑左右6) 耐压试验检验绕组对地和绕组之间PA 的绝缘按图 282 所示接线当试验高压绕 FUT@nQ 组时，将高压绕组各相端线连接起来，接到高 压试验变压器 B 上，低压侧各端线、中线和 " W( 油箱连在 起接地，然后加电试验 ; 当试验低 压绕组时，将低压绕组各相端线连接起来，接 到高压试验变压器 T2 上，高压侧各端线、中 线和油箱连在一起接地，然后加电试验。

试验 图 2-82 电压应采用表 2-13 中规定的交接相预防性试验电压电压等级 (kv)出厂试验电压 (kv)交接和预防性试验电压 (kv)lo3530*2@13油漫电力变压器试验电压标准卞卞图耐压试验的方法 :C 按图 2-82 接线，并检查接点是否可靠 绝缘检查不合格曲变压叁严禁进行 交流耐压试验O 试验电压的上升速度不能过快，先平稳上升到额定试验电压的钝拓，在以 均匀 缓慢的速度上升到额定试验电压在此期间应密切注意电压、电漠的变化， 有无打火、 放电的声音若电流上升加快，应立即把试验电压降到零•停止试驻•O 试验电压达到额定值时，应保持 1min ，对于干式变压器，应保持 5 而 n） 然后均匀减速降低，5s左右降到额定试验电压的 Z5姊或更小，再切折电填•不允 许不降低电压就切断电源，否则会产生瞬时冲击高压而破坏绝缘Q 高压试验后，被加电的部分必须用放电棒放电后才允许接殷Q 高压试验设备的电源电压要保持稳定各试验设备、仪表、操作设备都应 该可靠接地仪用互感器耍制作一个直接测量大电流、高电压的仪表是很困难的，操作起来也十分危 险利 用变压器能改变电压和电流的功能，制造出特殊的变压器仪用变压菇 （或称互 感器）。

把高电压变成低电压，就是电压互感器 ;把大电流变成小电流，就是电流 互感器 利用互感器使测量仪表与高电压、大电流隔离，既保证仪表和人身的安全， 又可大大减少测 T 中能量的损耗，扩大仪表量限，便于仪表的标准化因此，仅用变压 器被广泛用于交流电压、电流、功率的测量中，以及各种继电保护和控制电路中1 •电流互感器( 1 )工作原理电流互感器结构上与普通双绕组变压器相似，也有铁心和一、 二次 绕组，但它的一次绕组匝数很少，只有一匝到几匝，导线都很粗，串联在被 枕的电路中，流过被测电流，被测电流的大小由用户负载决定，如图 2一 83所示 gr扣•扣3 > i ZD0.335182521521 "电源A'l负载<) &1一.一至电压感器图2一83电流互感器a）接线图b）符号蟹镶镶翼电流互感器的二次绕组匝数较多，导线较细，它与电流表或功率表的电流线 圈串 联，形成闭合电路由于电流表的线圈和功率表的电流线圈的阻抗都很小， 所以二次侧近似于短路状态由于二次侧近似于短路 ;所以互感器的一次侧电压也几乎为 零，因为主磁通正比于一次侧输人电压，所以主磁通也为零，则励磁电流也为零，总 磁势为零根据磁势平衡方程式，不考虑相位关系 just:互 2-N;-k式中 K 电流互感器的额定电流比 ;切二次侧所接电流表的读数，乘以 K 就是一次侧的被测电流的数值。

由上面分析，可以看出电流互感器的工作特点是 :1）互感器的一次侧输人和二次侧输出都是电流， 而电压几乎为零， 这与普通变 压器有所不同，说明它传递和改变的是电流而非电压2）互感器工作在短路状态，即二次侧电流与一次侧电流产生的磁动势被抵消， 主磁通近似为零，因此，二次侧不能开路，一旦开路，磁动势平衡被打破，总 磁动势不为 零，磁路将严重饱和因为一次侧电流很大且不随二次侧的变化而变化，这 样就在铁心 中产生很强的磁通这个磁通便二次侧产生高压，可达儿百伏甚至上千伏， 会危及仪表 和人身的安全同时便铁心过热，绝缘老化因此，电流互感器的二次侧是 绝对不允许开路的2） 电流互感器的使用电流互感器的选用，可根据测量准确度、电压、电流 要求选择二次侧的额定冉流为 5A（或IA），故所接的电流表量程为5A（或IA） •— 次侧的额定电流在5-25 ooo A之间，根据需要选择，电流互感器的额定功率有5va,Io VA,15 VA, 20VA 等;准确度等级有 O， Z， 0.5,1.0, 3和10五级，例如 0. 5 级 表示在额定电流时，误差最大不超过 0 5%，等级数字越大，误差越大；电压等 级可分为0. 5 kV,Io kV,15 kV, 35 kV等，低电压测量均用0. 5 kV。

电流互感器的结 构形式有千式、浇注绝缘式、油浸式等多种在选择电流互感器时，必须按它的一次侧额定电压、一次侧额定电流、二次 侧额定负载阻抗及要求的准确度等级选取，对一次侧电流应尽量选择与其相符的， 如没有相符的，也可以选择稍大一些的马吨W・h厂口式中 屿一一羊标记，二次侧接功电流互感器使用中应注意的事项 :1）运行中二次侧不得开路， 否则会产生高压，危及仪表和人身安全， 因此，二次侧 不能接熔断器 ;运行中如要拆下电流表，必须先将二次侧短路，然后才臃拆下 电流表2）电流互感器的铁心和二次绕组一端要可靠接地， 以免在绝擎枝坏时带电 而危及仪表和人身安全3）电流互感器的一、二次绕组有 "十"" 一"或"，的同名 率表或电能表的电流线圈时，极性不能接错4）电流互感器二次侧负荷阻抗大小会影响测量的准确度， 负荷丑抗的值应 小于互感器要求的阻抗值， 使互感器尽量工作在 "短路状态 "并且所用互蔓器的准确 度等级应比所接的仪表准确度高两极，以保证测量准确度例如，一般板式仪表为1 5级，可配用 0， 5 级电流互感器2•电压互感器⑴工作原理电压互感器的原理和普通减压变压器是完全一样的，不同的是它的变压比更准确 ;电压互感器的一次侧接有高电压，而二次侧接有电压表或其他 仪器 （如 电压表、电能表等 )的电压线圈，如图 "2 一 84 所示。

因为这些负荷的且抗很 大，电压互 感器近似运行在二次侧开路的空载状态， jailer:坠二丛 二 KU， N，二次侧电压表上的读数， 只要乘以变压比 K 就是一次枕的高压 电压值电源 研士负菏两至电流"感"图 2 一 84 电压互感器D 接线图 b) 符号(2)电压互感器的使用一般电压互感器二次侧额定电压都规定为 100V， 一次侧 额定电压为电力系统规定的电压等级，这样做的优点是二次侧所接的仪表电 压线圈额定值郁为 I00V ，可统一标准化和电流互感器一样，电压互感器二次侧所接的 仪表刻度实际上己经被放大了 K 倍，可以直接读出一次侧的被测数值 电压互感器的准确度，由变压比误差和相位误差来衡量，为了提高准确 度，要减少 空载电流，降低磁路饱和程度，使用高质冷轧硅钢片，准确度可分为 o.i, 0.2,0.5, 1.0,3.o 五级，电压互感器的结构形式和电流互感器一样，有千式、浇注绝缘 式、抽浸式等多种 选择电压互感器时，一要注意额定电压要符合所测电压值 ;二要注意二次 侧负载电一闷I流总和不得超过二次侧额定电流，应使它尽量接近 "空载运行 "状态使用时耍注意以下几项 :l) 电压互感器运行中，二次侧不能短路，否则会烧坏绕组。

因此，二次 侧要装熔 断器保护D 铁心和二次绕组的一端要可靠接地，以防绝缘破坏时，铁心和绕组带 高压电3) 二次绕组接功率表或电能表的电压线圈时， 极性不能攘错 三相电压互 感器和三相变压器一样，要注意连接法，接错会产生严重后果4）电压互感器的准确度与二次侧的负荷大小有关， 负荷越大， 所接的仪表 越多，二次侧电流就越大，误差也就越大例如， JDG05型电压互感器的最大容量为 2O0VA ，当负荷为 25VA 时，准确度为 0.5 级;负荷 40VA 时为 I 级@负荷 lOO VA 时为3 级与电流互感器一样，为了保证所接仪表的测量准确度，电压互感器要比 所接仪表准确度高两级在三相电力系统申广泛应用的三相电压互感器有两个二次绕组，一个称 为基本绕组，接各种测量仪表和电压继电器 ;另一个称为辅助绕组，接成开口三角形， 引出两个头接电压继电器，组成零序电压保护电路单元考核要点考核类别重要程度女女女女女女女女女女女理论知识直流电机换向的方法女女女女女女女女女女女女女女 女女 女女女 女女女 女女女 女女 女女女 女女女 女女考核范围考核点变压器知识中、小型电力变压器的构造三相变压器联结组别的标号三相变压器的并联运行中、小型电力变压器的维护方法变压器耐压试验的目的、方法，注意事项变压器耐压试验的耐压标准中绝缘击穿的原因电动机知识同步电机的种类同步电机的构造及一般工作原理同步电机各绕组的作用及连接直流电机的种类直流电机的构造直流电机的工作原理直流电机改善换向的方法直流发电机的运行特性直流电动机的机械特性直流电动机的故障排除方法测速发电机的用途考核类别考核点沃速发电机的分类测速发电机的构造泅速发电机的工作原理伺服电动机的作用、分类伺服电动机的构造伺服电动机的基本原理电磁词速异步电动机的构造电磁转差离合器的工作原理交轴磁场电机扩大机的应用知识交轴磁场电机扩大机的工作原理理论知识交流电动机耐压试验的目的、方法 交流电动机耐压试验的耐压标准规范交流电动机耐压试验中绝缘击穿的原因 交流电动机启动的原理 交流电动机正反转的原理 交流电动机制动的原理 交流电动机调理的原理 直流电动机启动的原理 直流电动机正反转的原理 直流电动机制动的原理交流电动机启动的方法 交流电动机正反转的方法 交流电动机制动的方法 交流电动机调速的方法续表重奏程度直流电动机制动的方法totTOOTI!女士女考核范围电动机知识电气传动自动控制知识直流电动机调速的原理直沉电动机启动的方法 直流电动机正反转的方法 直流电动机调速的方法 同步电动机启动的方法 同步电动机制动的方法考核类别续表 重要程度女女女女女女女士女女女操作技能女*女女女女 女女女 女女女 女女女 女女女 击击单元测试题一、单项选择题 （下列每题的选项中， 只有 1个是正确的， 请将其代号填在横线空白处）三相异步电动机启动瞬间，转差率为A. 5=0B. 5=0.01 — 0.07C. •二 1D. 5>12 三相异步电动机反接制动时，转差率为一一八 s=0B. 5=0.01~0.07C. s=1D. s>l3 异步电动机转子的转动方向、转速与旋转磁场的关系是一八方向相同，转速相同B•方向相同，转子转速略低于旋转磁场转速C•方向相反，转速相同D •方向相反，转子转速略低于旋转磁场转速4•三相异步电动机机械负载加重时，其定子电流将A •减•增九•不变不一定考核范围考核点安装与调试技工艺规程，进行 55kW 以下异步电动机的拆装、接线和一般调试按工艺规程，进行中、小型多速异步电动机的拆装、接线和一般调试技工艺规程，进行 6OkW 以下直流电动机的拆装、接线和一般调试按工艺规程，进行 55kw 以下交流异步电动机的安装、接线及试验按工艺规程，进行中、小型多速异步电动机的安装、接线及试验按工艺规程，进行 60kW 以下直流电动机的安装、 接线及试验交轴磁场电机扩大机的装调故障检修检修 55kw 以下异步电动机检侈中、小型多速异步电动机检侈 60kw 以下直流电动机主持检修 lo/0.4 kv,l ooo kv 以下电力变压器检铬 10Lv 及以下高压互感器图 2 一 Z4 按钮、时间继电器控制双速电机线路变频调速的优点是质量轻、体积小、效率高，价格也在逐步下降。
