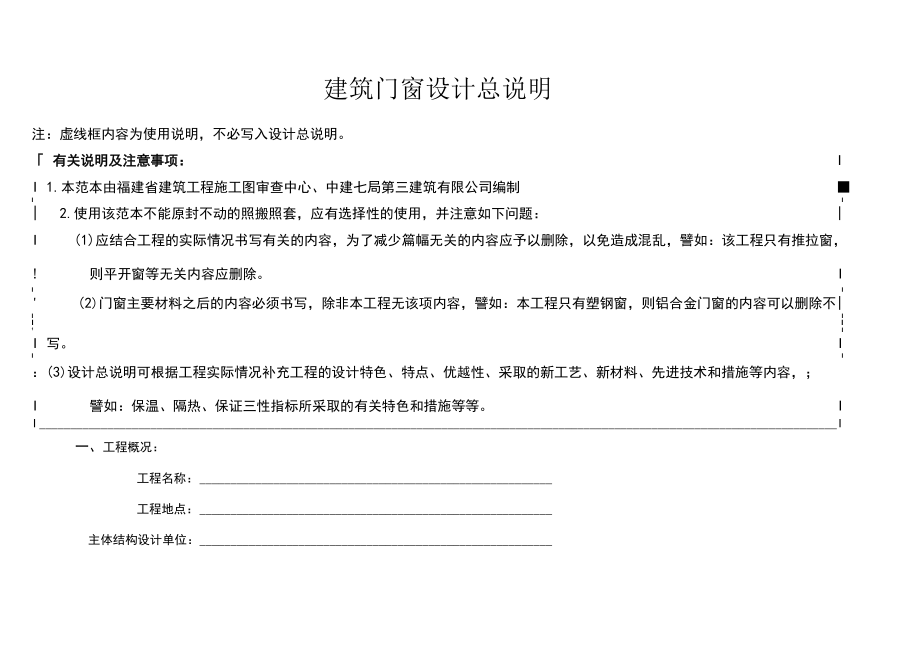

建筑门窗设计总说明》
建筑门窗设计总说明注：虚线框内容为使用说明，不必写入设计总说明「 有关说明及注意事项： II 1.本范本由福建省建筑工程施工图审查中心、中建七局第三建筑有限公司编制 ■I I| 2.使用该范本不能原封不动的照搬照套，应有选择性的使用，并注意如下问题： |I (1)应结合工程的实际情况书写有关的内容，为了减少篇幅无关的内容应予以删除，以免造成混乱，譬如：该工程只有推拉窗，! 则平开窗等无关内容应删除 II I' (2)门窗主要材料之后的内容必须书写，除非本工程无该项内容，譬如：本工程只有塑钢窗，则铝合金门窗的内容可以删除不|I II I1 II 写 II I： (3)设计总说明可根据工程实际情况补充工程的设计特色、特点、优越性、采取的新工艺、新材料、先进技术和措施等内容，；I 譬如：保温、隔热、保证三性指标所采取的有关特色和措施等等 II I一、工程概况：工程名称： 工程地点： 主体结构设计单位： 主体结构概况：1.主体结构 层，建筑高度 米2. 设计基本风压：KN/m2，场地粗糙度类别：类3. 抗震设防烈度：度，设计地震基本加速度：g4. 推拉门窗最高点：米；平开门窗最高点：米；固定窗最高点：米；百叶窗最高点：米。
门窗设计概况：1. 门窗总面积:你，其中：推拉门窗面积：m2 ;平开门窗面积：m2 ;固定窗面积： m2 ;百叶窗面积： m2 ;2. 门窗结构安全等级一^级，设计使用年限：年3. 设计基本风压：KN/m2，场地粗糙度类别：类4. 抗震设防烈度：度，设计地震基本加速度：g5. 年温度变化：AT=°C6. 计算软件：二、工程设计依据1. 门窗设计条件：门窗设计条件根据建设单位提供的建施图、结施图、建筑节能报告书等2. 门窗设计依据的国家现行主要设计规范、规程、标准：（请注意规范的及时更新）《民用建筑设计通则》《民用建筑隔声设计规范》《建筑物防雷设计规范》《建筑设计防火规范》《建筑结构可靠度设计统一标准》《建筑结构荷载规范》《建筑抗震设计规范》《钢结构设计规范》《冷弯薄壁型钢结构设计规范》《建筑钢结构焊接技术规程》《建筑玻璃应用技术规程》《混凝土结构后锚固技术规程》《民用建筑热工设计规范》GB50352-2005GBJ118-88GB50057-94（2000 年版）GB50016-2006GB50068-2001GB50009-2001 （2006 年版）GB50011-2001 （2008 年版）GB50017-2003GB50018-2002JGJ81-2002JGJ113-2009JGJ 145-2004GB50176-1993GB50189-2005《公共建筑节能设计标准》 《民用建筑节能设计标准（采暖居住建筑部分）》JGJ 26-95《夏热冬暖地区居住建筑节能设计标准》JGJ75-2003《夏热冬冷地区居住建筑节能设计标准》JGJ134-2001《既有采暖居住建筑节能改造技术规程》JGJ129-2000《建筑装饰装修工程施工质量验收规范》GB50210-2001《塑料门窗工程技术规程》JGJ103-2008《铝合金门窗》GB/T8478-2008《铝合金门窗工程技术规程》DBJ13-57-2004《建筑门窗玻璃幕墙热工计算规程》JGJ/T151-2008三、门窗主要材料说明1、玻璃本工程（铝合金、塑钢）平开窗采用的玻璃品种规格（具体规格以及适用位置详见门窗统计表）： 本工程（铝合金、塑钢）推拉窗采用的玻璃品种规格（具体规格以及适用位置详见门窗统计表）： 本工程（铝合金、塑钢）百叶窗采用的玻璃品种规格俱体规格以及适用位置详见门窗统计表）： 本工程其它类型窗采用的玻璃品种规格（具体规格以及适用位置详见门窗统计表）：玻璃性能：可见光透射率 : 可见光反射率 ： 遮阳系数(SC) : 传热系数1＜值(W/M2C) : 中空玻璃露点要求 :(1) 、隐框窗玻璃用中空玻璃二道密封胶应采用结构胶，宽度和厚度应经计算定，规格尺寸为：(2) 、门窗工程有下列情况之一时，必须采用安全玻璃。
A、7层及7层以上建筑物外开窗玻璃； B、面积大于平方米的门窗玻璃；C、倾斜装配窗、各类天棚(含天窗、采光顶)的玻璃； D、玻璃底边离最终装修面小于500mm的铝合金落地窗玻璃；E、距离可踏面高度900mm以下的塑钢窗玻璃； G、水族馆和游泳池的观察窗、观察孔；H、公共建筑物的出入口、门厅等部位；(3) 、本工程采用玻璃的主要物理力学性能：玻璃中部强度设计彳 ，玻璃边缘强度设计彳 ，玻璃端面强度设计值 2、铝型材本工程采用铝合金型材的系列有：1) 铝合金型材横断面尺寸偏差可按普通级执行，对有装配关系的的尺寸，其允许偏差应达到高精级或超高精级2) 本工程铝合金型材表面采用 处理，表面膜厚级别，厚度3) 用穿条工艺生产的隔热铝型材，隔热材料应使用PA66GF25;用浇注工艺生产的隔热铝型材，隔热材料应使用PUR连接部位的抗剪强度必须 满足设计要求⑷普通铝门窗型材壁厚应满足：门型材基材最小实测壁厚应0.0mm;窗型材基材最小实测壁厚应N1.4mm5) 立挺跨度大于2.4米的大型组合门窗按照玻璃幕墙的设计要求进行设计6) 、本工程采用铝型材的主要物理力学性能：抗拉、压强度设计彳 ，抗剪强度设计彳 ，局部承压强度设计值 。
3、 密封及弹性材料(1) 玻璃安装材料应与接触材料相容，安装材料的选用，应通过相容性试验确定2) 塑料门窗用密封条应符合国家现行标准的有关规定，密封胶与聚氯乙烯型材应具有良好的粘结性4、 钢材(1) 铝合金门窗所用钢材宜采用奥氏体不锈钢材料采用其它黑色金属材料除，应根据使用需要，采取热浸镀锌、锌电镀、黑色氧化、锈漆涂 料等防腐蚀处理2) 塑钢门窗钢附框应采用壁厚不小于1.5mm的碳素结构钢或低合金结构钢制成附框的内、外表面均应进行防锈处理3) 、本工程采用钢材的主要物理力学性能：抗拉、压、弯强度设计彳 ，抗剪强度设计值 ，端面承压强度设计彳 5、 金属连接件(1) 铝合金门窗连接件应采用Q235钢材，其表面应进行热镀锌处理，镀锌层厚度次5 m连接件厚度不小于，宽度不小于20mm，在外框型材 室内外两侧双向固定固定点的数量与位置应根据铝门窗的尺寸、荷载、重量的大小和不同开启形式、着力点等情况合理布置连接件距门 窗边框四角的距离不大于180mm，其余固定点的间距不大于400mm2) 安装塑料门窗用固定片应符合国家现行标准《聚氯乙烯(PVC)门窗固定片》JG/T 132的有关规定用于组合门窗拼樘料与墙体连接的钢 连接件，厚度应经计算确定，并不应小于。
连接件表面应进行防锈处理6、 紧固(1) 门窗所用的各类紧固件均采用不锈钢制品，不锈钢宜采用奥氏体不锈钢，且含镍量不应小于8%,抗拉强度设计值为200 MPa，抗剪强度设计值为155 MPa7、 五金配件(1) 开启窗铰链及限制器的五金件均应为不锈钢产品，铰链应为挤压型材并冲孔加工而成并应灵活自如，位置应隐蔽2) 用于门窗框、扇连接的配件，其设计承载力应小于承载力许用值对于不能提供承载力许用值的配件，应进行试验确定其承载力，并用 最小荷载值除以安全系数K (取)来换算承载力许用值四、门窗的性能指标1、抗风压性能外门窗抗风压性能分级 单位为千帕分级代号123456789分级指标值P3WP<3WP<3WP<3WP<3WP<3WP<3WP<3WP<3p3N注：第9级应在分级后同时注明具体检测压力差值2、水密性能外门窗水密性能分级 单位为帕分级代号123456分级指标值AP100^AP<150150^AP<250250^AP<350350^AP<500500^AP<700△ PN2000注：第6级应在分级后同时注明具体检测压力差值3、气密性能门窗气密性能分级分级12345678单位开启缝长分级指标勺 q1/ (m3/ (m . h))河1 >河1 >河1 >河1>河1>河1>河1>q1w单位面积分级指标值 q2/ (m3/ (m2 . h))12河2>河2>河2>河2>河2>河2>河2>q2w4、空气隔声性能门窗的空气隔声性能分级 单位为分贝分级代号外门、外窗的分级指标值内门、内窗的分级指标值120WR +CV25Ww20WR +CV25Ww225WR +CV30Ww25WR +CV30Ww330WR +CV35Ww30WR +CV35Ww435WR +CV40Ww35WR +CV40Ww540WR +CV45Ww40WR +CV45Ww6R +CN45WwR +CN45Ww5、门、窗保温性能门窗保温性能分级分级代号12345678910分级指标值KN>KN>KN>KN>KN>KN>KN>KN>KNK<6、遮阳性能门窗遮阳性能分级分级代号1234567分级指标值SCNK>NK>NK>NK>NK>NK>SCW7、采光性能外窗采光性能分级分级代号12345分级指标值TrWTrVWTrVWTrVWTrVTrN本工程门窗的各项性能统计见下表:门窗类型门窗类型最高点标高抗风压性能水密性能气密性能空气隔声性能保温性能遮阳性能采光性能铝合金门窗推拉窗平开窗其它门窗塑钢门窗推拉窗平开窗其它门窗其它门窗推拉窗平开窗其它门窗五、 门窗的防火性能(1)本工程建筑门窗防火等级为 级，对于跨越楼层和两个及以上开间的窗：相邻楼层之间楼板处，同一楼层的不同防火分区的隔墙处，应进行防火封堵。
防火隔断用1.5mm厚镀锌钢板制作，宜制成两面封闭的钢板，中间铺设厚度不小于100mm的防火岩棉,防火岩棉应采用铝箔或塑料薄膜包 裹严密、以免受潮防火隔断周边闭合设置，防火棉填塞应无间隙六、 防雷性能要求(1) 本工程门窗防雷按照 类考虑2) 门窗外框应采用专门的防雷连接件与窗框进行可靠连接；门窗外框与防雷连接件连接处，应先将其非导电的表面处理层除去，再与防雷连接件连接；(3) 防雷连接导体可采用热浸镀锌处理的直径不小于10mm圆钢或25x4扁钢，导体应与建筑物防雷装置和窗框防雷连接件进行可靠的焊接连接，焊缝长 度不小于100mm七、 门窗安全措施(1) 安装在易于受到人体或物体碰撞部位的玻璃应采取适当的防护措施可采取警示(在视线高度设醒目标志)或防碰撞设施(设置护栏)等2) 对于碰撞后可能会发生高处人体或玻璃坠落的情况，必须采用可靠的护拦八、 门窗的施工和安装1、 塑料门窗的安装要求：(1)安装门窗时，如果玻璃已装在门窗上，宜卸下玻璃(或门、窗扇)，并作标记⑵应根据设计图纸确定门窗框的安装位置及门扇的开启方向当门窗框装入洞口时，其上下框中线应与洞口中线对齐；门窗的上下框四角及中横梃 的对称位置应用木楔或垫块塞紧作临时固定；当下框长度大于时，其中央也应用木楔或垫块塞紧，临时固定；然后应按设计图纸确定门窗框在洞口墙体厚度方向的安装位置。
3) 安装滑撑时，紧固螺钉必须使用不锈钢材质，并应与框扇增强型钢或内衬局部加强钢板可靠连接螺钉与框扇连接处应进行防水密封处理2、 铝合金门窗的安装要求：(1)玻璃压条的加工精度应保证玻璃压条安装后没有翘起，接口紧密、平整，必要时可配装加工⑵玻璃安装前应清理，检查玻璃安装槽口内外表面，保持表面洁净、干燥、无灰尘油污等，并按下列各条要求:A、 玻璃不得与玻璃槽直接接触，应在玻璃的四边按设计要求垫上不同厚度的承重或支撑垫块垫块可采用胶粘固定，玻璃垫块不得阻塞泄水孔及排 水通道B、 玻璃与安装槽内壁的间隙应均匀、对称，符合规范中玻璃嵌入尺寸的要求，采用胶条安装玻璃时可先安装外侧胶条，内侧以足够的胶垫调整好玻 璃的位置后再安装内侧胶条，胶条安装后应平直，无皱曲起鼓现象，对接处粘结良好C、 采用密封胶安装玻璃时可先在铝框内以足够的胶垫以调整好玻璃的位置，再打密封胶，密封胶应整齐，平滑畅顺，无空隙，断口和空洞，注胶宽 度不小于5mm，最小厚度不小于3mmD、 玻璃压条可采用45°或90°接口，安装玻璃前小心拆卸，安装压条时不得划花接口位，安装后没有翘起，接口紧密、平整7)窗框材料的表面涂层应能有效防止腐蚀的产生，氧化铝材与水泥接触的表面可涂沥青油或采用其它保护措施。
沥青油应耐热、不容易溶解，涂 刷均匀、饱满，不涂出框铝合金门窗统计表总类门窗编号门窗类型洞口尺寸(宽X高)分布位置校核最大片玻璃尺寸(宽X高)玻璃选型门窗立梃选型门窗横梃选型校核立梃计算跨度(mm)立梃计算力学模型横梃计算跨度(mm)局部风压体型系数备注牌号-状态型材编号牌号-状态型材编号1#WPT50PLC-150系列1200*1500二〜-六1950X15306+12A+6 双钢6063-T5P50016063-T5P50024000单跨梁1450墙面区楼裙楼15145(P35-△ P3-q17)平开铝合金窗层（南立面）化中空玻璃2#楼裙楼备注：其它形式的装饰构件请根据工程特点，自行设置特性表格。
