山西某120mw电厂建筑和辅助系统安装工程施工组织设计

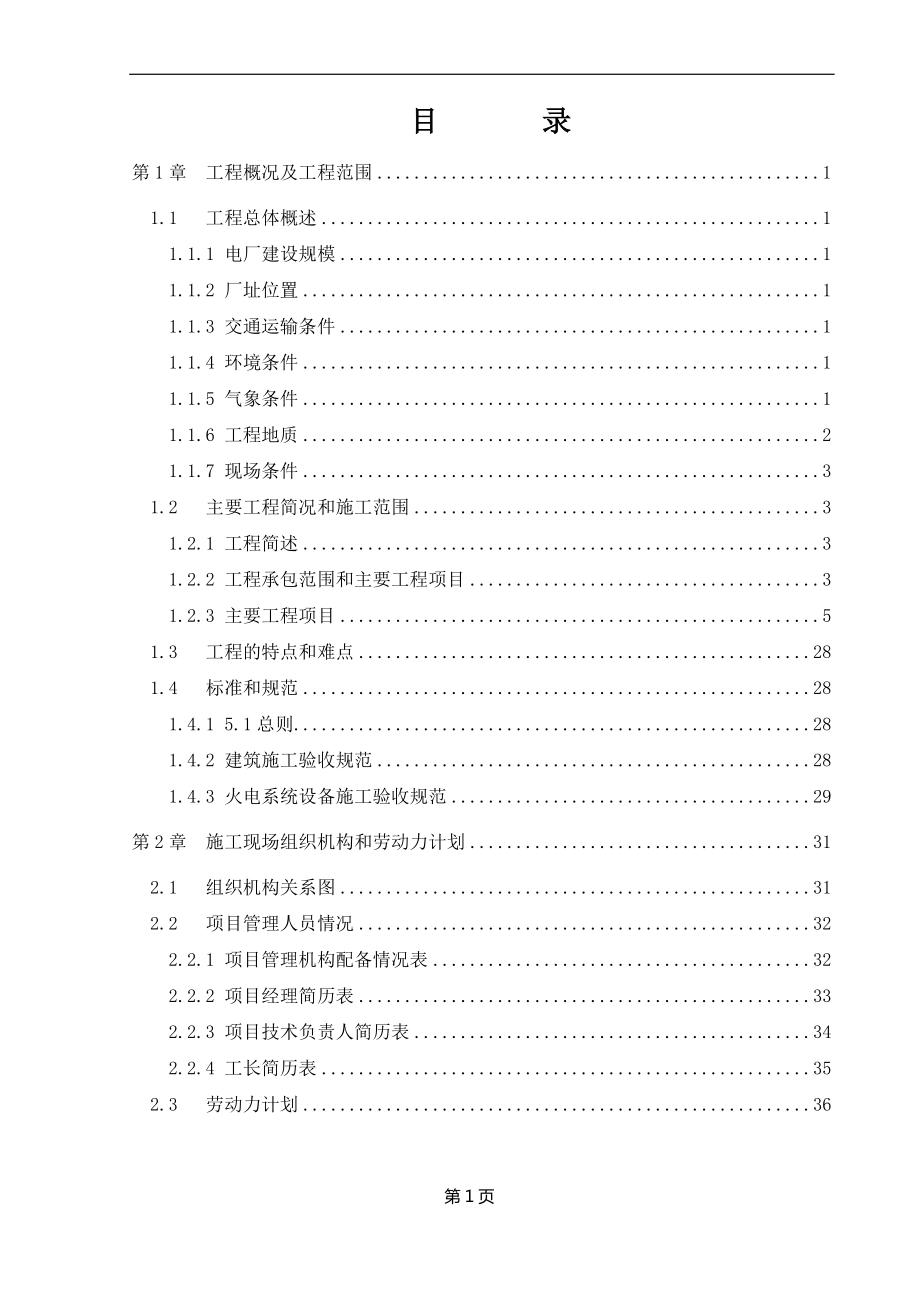

第 1 页目目 录录第 1 章工程概况及工程范围 .11.1工程总体概述 .11.1.1 电厂建设规模 .11.1.2 厂址位置 .11.1.3 交通运输条件 .11.1.4 环境条件 .11.1.5 气象条件 .11.1.6 工程地质 .21.1.7 现场条件 .31.2主要工程简况和施工范围 .31.2.1 工程简述 .31.2.2 工程承包范围和主要工程项目 .31.2.3 主要工程项目 .51.3工程的特点和难点 .281.4标准和规范 .281.4.1 5.1 总则.281.4.2 建筑施工验收规范 .281.4.3 火电系统设备施工验收规范 .29第 2 章施工现场组织机构和劳动力计划 .312.1组织机构关系图 .312.2项目管理人员情况 .322.2.1 项目管理机构配备情况表 .322.2.2 项目经理简历表 .332.2.3 项目技术负责人简历表 .342.2.4 工长简历表 .352.3劳动力计划 .36 第 2 页第 3 章总平面布置 .373.1布置原则 .373.2生活、办公临建的布置 .373.3生产临建的布置 .373.4临时用地表 .383.5施工通讯 .383.6施工运输道路布置 .383.7生活、施工用水布置 .383.8施工用电布置 .403.9总平面管理 .403.10主要吊装机具布置 .41第 4 章施工机械配备计划 .41第 5 章施工管理 .435.1工程接口管理 .435.2信息管理 .465.3机具管理 .475.4机械管理 .505.5计量器具管理 .515.6计划、统计报表的编制与传递 .555.7成品保护管理 .575.8文件资料管理 .59第 6 章基建 MIS 网络、P3E/C 软件及 KKS 编码的应用.646.1计算机网络的建设 .646.2计算机网络的运行管理 .646.3基建 MIS 的建设 .656.3.1 系统的总体框架 .656.3.2 核心软件 .656.3.3 业务软件 .66 第 3 页6.3.4 子系统的划分 .666.3.5 基建 MIS 管理职责 .686.4 P3E/C软件的应用 .706.5 SV P3E/C相关工程网页，数据实时综合 WEB 系统 .726.6电子信息的归档 .736.7电厂 KKS 编码系统应用计划 .73第 7 章人员培训及资格评定 .75第 8 章物资管理与供应计划 .788.1物资管理 .788.2设备代保管 .81第 9 章主要施工方案和措施 .859.1.1 施工测量 .859.1.2 土方工程 .899.1.3 钢筋工程 .919.1.4 模板工程 .939.1.5 混凝土工程 .959.1.6 循环水管沟 .1009.1.7 钢结构施工 .1019.1.8 建筑装饰施工 .1219.1.9 给排水及消防工程施工方案 .1299.1.10电气照明及防雷接地工程 .1319.1.11暖通、空调、除尘 .1329.2设备安装施工方案 .1379.2.1 主变压器就位、安装 .1379.2.2 配电装置安装 .1419.2.3 蓄电池安装 .1439.2.4 电缆施工 .1459.2.5 电气施工中的其它注意事项 .150 第 4 页9.3热控主要施工方案 .1539.3.1 检出元件和取源部件的安装 .1539.3.2 仪表管敷设 .1539.3.3 DCS 设备安装.1549.3.4 仪表设备的调试和投用 .1559.4焊接与检验 .1559.4.1 焊接施工执行规范、标准 .1569.4.2 同类型类似工程施工经历及本工程焊接施工主要特点 .1569.4.3 本工程焊接专业施工质量目标 .1569.4.4 焊接人员配备 .1569.4.5 焊接机械设备管理及布置 .1579.4.6 焊接材料管理 .1589.4.7 焊接技术管理 .1599.4.8 主要焊接施工方案 .1609.4.9 特殊焊接施工措施 .1679.5环保措施 .168第 10 章 进度计划和保证进度的措施 .17110.1工期规划及要求 .17110.2施工进度计划 .17110.3保证进度的主要措施 .17210.3.1组织措施保证 .17210.3.2前期准备工作保证 .17210.3.3资源配置保证 .17210.3.4施工进度计划保证 .17310.3.5施工协调管理工作保证 .17310.3.6图纸、设备催交 .17410.3.7新技术、新工艺保证 .17510.3.8施工方案、工艺保证 .175 第 5 页第 11 章 质量目标、质量管理措施 .17711.1管理方针 .17711.2质量目标及指标 .17811.2.1本工程质量目标 .17811.2.2主要质量指标 .17811.3管理体系策划 .17811.3.1质量管理组织机构及主要职责 .17911.4质量管理措施 .18411.5质量管理及检验的标准 .18911.5.1总则 .18911.5.2标准、规范 .19011.6质量通病的控制措施 .193第 12 章 安全和文明施工 .21812.1安全工作目标 .21812.2安全管理体系 .21912.2.1安全生产委员会 .21912.2.2安全生产管理机构与网络 .21912.2.3职业健康安全管理职责 .22012.3安全管理制度及办法 .23012.4安全组织技术措施 .23112.5治安保卫管理 .24812.6文明施工管理目标 .24912.7文明施工管理制度和措施 .249第 13 章 拟分包的工程 .27513.1本工程项目拟分包情况表 .275第 14 章 工程创优及达标投产措施 .27614.1组织措施 .276 第 6 页14.2管理措施 .27614.3建筑专业达标创优实施细则 .27714.4管道专业达标创优实施细则 .28214.5电气、热控专业达标创优实施细则 .28314.6保温油漆专业达标创优实施细则 .28414.7焊接专业达标创优实施细则 .285第 15 章 新技术、新工艺的推广应用 .287第 16 章 附件 .28816.1附件一：施工进度计划 .28816.2附件二：施工总平面布置图 .288 第 1 页第第 1 章章 工程概况及工程范围工程概况及工程范围1.1 工程工程总体概述总体概述1.1.1电厂建设规模电厂建设规模山西*河煤层气发电厂利用*矿井下抽放煤层气为燃料，采用燃气发动机发电机机组及其余热发电装置组成联合循环装置发电，电厂与电网 220kv 变电站联接，发电总容量约 120MW。
电厂主要建构筑物包括 4 个单元厂房，化学水处理，220kv 变电所，循环水泵房和机力通风冷却塔，综合水泵房和蓄水池，机修间，材料库，综合办公楼，供热站，煤层气加压站及 1、2储气罐、传达室和大门，厂区道路、绿化、管沟、围墙等子项本次招标内容包括全厂围墙范围内除综合办公楼、机修车间和材料库外的所有建筑工程和除14 号单元厂房和煤层气加压站以外的全厂其它辅助系统的安装和调试工程综合办公楼、机修车间和材料库的建筑工程和 14 号单元厂房和煤层气加压站的安装由其他投标人负责1.1.2厂址位置厂址位置*煤业集团位于山西省*市*镇，距太原 340km，距郑州 150km，距长治 90km有高速公路通往长治、郑州、太原，铁路通往郑州、长治，交通方便煤层气发电厂厂址位于距*县城 53km，距*约 70km 的*煤矿附近，厂址位于*县*镇以北约 3km、*矿井工业广场北侧丘陵地1.1.3交通运输条件交通运输条件（1）公路在*矿南部有干线公路通过，沿沁河西岸有简易公路通过，可直达厂区在厂区西侧，已有 7m 宽的混凝土路可直达电厂现场，并与矿区对外干线公路相通，与高速公路相接公路运输至长治、太原、焦作、郑州有高速公路。
路线平直，交通方便2）铁路距发电厂 3km 有*车站属于国家铁路车站距发电厂 70km 有*车站，通过铁路可以通往全国3）航空*距离长治 90km，距郑州 150km，长治和郑州均有民用机场1.1.4环境条件环境条件1） 海拔高度： 585m，2） 地震烈度： 6 度抗震能力：水平加速度 0.10g,垂直加速度 0.10g1.1.5气象条件气象条件该*矿区属东亚季风暖温带地区，大陆性气候显著，四季分明，冬季天气寒冷，雨雪稀少，夏季炎热多雨，秋季多风少雨夏季主导风向为东南风，冬季主导风向为西北风，最大风力 10 级气象条件主要数据如下：气温： 第 2 页多年平均气温 11.7历年极端最高气温 40.2历年极端最低气温 -19.7最热月平均气温 24.2最冷月平均气温 -4.1湿度:平均相对湿度 60%最大湿度 95%以上风速和风向：最大风速 23.7m/s冬季风速 2.7m/s夏季风速 2.1m/s夏季主导风向 东南冬季主导风向 西北大气压：年平均气压 93 kPa冬季大气压 93.5 kPa夏季大气压 92.2 kPa土壤最大冻结深度 60cm1.1.6工程地质工程地质1）该场地地层主要由砂卵石构成，夹薄层粉质粘土层。
地层是一套水陆交互相沉积地层，以河流沉积为主土中有砂，砂中有土，场地的基底为粗砾砂，可不考虑湿隐性影响根据建筑抗震设计规范的划分，该场地抗震设防烈度为 6 度因该场地地基土主要由砂砾石层组成，承载力较高，地基土为中硬土场地，各土层承载力在 190Kpa230Kpa 之间2）本场地属低山丘陵单元，地层成因属河流冲击相，位于古河流的高级阶地上，总体为一近东西走向的平坦山梁，高程为 588590m，南北两侧为梯田陡坎沟地，高差 10m 左右其地层自上而下，按照物理力学性质及其成因共划分为四个大层，现简要介绍如下：耕土：地表 0.5m 为耕土褐黄色，可塑，湿，包含植物根等粉质粘土：褐红色，稍湿湿，硬塑可塑，包含少量姜石，大量钙质结核，局部含砂量大，并夹有粘土砾砂层该层在北部厚度较大，平均标贯击数 13.1 击地基承载力特征值fak=220kPa1 粉土：褐褐黄色，稍湿，可塑，包含钙质、云母、细砂主要分布在厂区西北角，平均标贯击数 8.0 击，承载力相对较低地基承载力特征值 fak=170kPa2 粉土：褐褐黄色，稍湿，可塑，性质与1 层相似地基承载力特征值 fak=150kPa粗砾砂：褐黄色，中密，稍湿，包含碎石、粘土粒，局部含大碎石，级配较好，分选较差。
是南部场地主要地层，平均标贯击数 17.4 击地基承载力特征值 fak=200kPa1 粉质粘土：褐黄褐红色，稍湿，稍硬可塑，包含有砂粒及砂夹层场地内分布不均匀，厚度较小，平均标贯击数 13.3 击地基承载力特征值 fak=230kPa2 粉质粘土：褐黄棕褐色，稍湿湿，可塑，包含有砂粒及砂夹层场地范围内分布不均匀，厚度 0.43.3m，平均标贯击数 13.2 击地基承载力特征值 fak=230kPa3 粉质粘土：褐黄色，稍湿，稍硬，包含有砂夹层场地内分布不均匀，厚度较小，平均标贯击数 15.0 击地基承载力特征值 fak=230kPa砂类土：褐黄色，中密，稍湿，包含粘粒成分、砾砂夹层和少量小碎石场地内埋藏较深，平均标贯击数 16.0 击地基承载力特征值 fak=190kPa 第 3 页4）该场地内粉质粘土含砂量较大，场地原始标高比设计标高高 4m 左右，场地通过挖方后达到设计标高，基底土层主要为粗砾砂因此不考虑湿陷性影响且无不良地质现象5）因本场地是在高地上，比四周高 1520m，在钻探深度范围内无地下水出现，可不考虑地下水对基础的侵蚀性场地最高洪水位为 541.20m（1/100） ，本场地标高 568.00585.00m，不受洪水威胁。
1.1.7现场条件现场条件1）施工电源条件业主负责将 6kV 电源引入现场，安装 6/0.4kV 施工电源变压器和电源总开关，向投标人提供380/220V 施工电源投标人负责施工分电源的开关和线路的安装，并支付施工用电费用2）施工水源条件业主负责将施工水源引入现场，安装水源总开关投标人负责安装现场施工水管的龙头和管道，并支付施工用水费用3）建设场地业主负责建设场地的平整和场地周围挡土墙的施工，在厂区西侧，已有 7m 宽的混凝土路可直达电厂现场，并与矿区对外干线公路相通，与高速公路相接建设场地具备“三通一平”的条件，具备开工条件1.2 主要工程简况和施工范围主要工程简况和施工范围1.2.1工程简述工程简述工程名称：山西*煤业集团*煤层气电厂建筑和辅助系统安装工程；建设地点：山西*市*县*镇*煤矿；工程规模和性质：430MW 煤层气燃气机组；建设进度：1)合同签定后 60 天内，12 号单元厂房具备设备安装条件1)合同签定后 80 天内完成除本条 3）款外的所有建筑工程合同签定后 90 天内完成 12 号单元厂房、220kV 变电站和厂区道路、管沟、电缆隧道（沟）的建筑工程合同签定后 120 天内完成 34 号单元厂房的建筑工程、化学水处理间和启动电源的安装和调试工程。
化学水处理系统制出合格的除盐水，启动电源送上电合同签定后 120 天内完成所有辅助系统安装和调试工程建筑工程和安装工程应相互协调交叉作业，以满足上述里程碑计划的完成质量标准：优良 第 4 页1.2.2工程承包范围和主要工程项目工程承包范围和主要工程项目1)招标内容包括全厂围墙范围内除综合办公楼、机修车间和材料库外的所有建筑工程和除 1-4 号单元厂房和煤层气加压站以外的全厂其它辅助系统的安装和调试工程综合办公楼、机修车间和材料库的建筑工程和 1-4 号单元厂房和煤层气加压站的安装由其他投标人负责2）工程范围：A）建筑工程包括下列建筑物的建筑、结构、照明、防雷接地、建筑给排水和采暖通风工程14 号单元厂房；每个厂房建筑面积：2741.80，建筑结构形式为钢框架结构；煤层气加压站；本加压站建筑面积：440，建筑结构形式为二层钢筋混凝土框架结构；220kV 变电站；本变电站建筑面积：1929.4，建筑结构形式为多层钢筋混凝土框架结构；循环水泵房和机力通风冷却塔；本工程建筑面积：352，建筑结构形式为二层钢筋混凝土框架结构；化学水处理间；本车间建筑面积：929.64，建筑结构形式为钢筋混凝土框架结构；供热站和氮气灌瓶间；本车间建筑面积：318.3，建筑结构形式为一层钢筋混凝土框架结构；综合水泵房和蓄水池；本工程建筑面积：141，建筑结构形式为钢筋混凝土框架结构；传达室和大门；本建筑物面积：23.96，建筑结构形式为砖混结构；厂区道路、绿化和管沟、电缆隧道（沟）厂区系统工程包括厂区管道、厂区照明、道路、绿化、厂区电缆隧道（沟） 、管沟、排水沟等组成。
但不包括综合办公楼、机修车间和材料库的建筑工程 第 5 页B）辅助系统安装工程包括下列车间和系统的设备、管道、电气（含通信）和仪表控制的安装和调试220kV 变电站和辅助车间电气系统及弱电系统综合水泵房、循环冷却水系统和机力通风冷却塔化学水处理系统、供热站和氮气系统、辅助车间仪表和控制系统机修车间设备安装厂区系统的管道、电缆不包括单元厂房和煤层气加压站的设备和管道、电气和仪表的安装和调试1.2.3主要工程项目主要工程项目1.2.3.1 建筑工程1.2.3.1.1 单元厂房：单元厂房由燃气发动机间、电气间及汽机间三部分组成本车间建筑面积：2741.80，占地面积：2124.82；建筑物为地上二层，檐口高度为 12m；建筑结构形式为钢框架结构；本工程为 3 类耐久年限（50 年） ，结构安全等级为二级，抗震设防裂度为 6 度，建筑物耐火等级为二级，生产类别为丁戊类由于单元厂房内燃气发动机噪声很大，在单元厂房室内应作吸声降噪处理，其具体措施如下：墙体及顶棚由内向外依次安装 100 厚彩色穿孔复合吸声板（板内附 100 厚固化吸声棉） ，1mm 厚彩色穿孔钢板，面层穿孔率 30%，另一侧孔径同面层，穿孔率40%；200 厚空腔共振消能层（利用 H 型檩条空腔） ；20 厚阻尼海面；80 厚聚氨酯绝热夹心板（0.6 厚面层板+80 厚聚氨酯+0.5 厚内层板） 。
所有钢构件的联接均为阻尼联接燃气发动机间及汽机间均为钢结构，两部分之间设抗震缝由于屋面风机荷重较大，又要上人检修，屋面采用彩色复合压型钢板及混凝土的复合板电气间楼板及屋面上布置有较重设备，采用压型钢板及混凝土的复合楼板 第 6 页燃气发动机间、管道间和电气间为三跨钢框架结构，管道间为二层建筑物平面轴线尺寸 12.5mx60m+4.85mx60m+8.5mx60m，跨度+12.5+4.5+8.5m，柱距 7.5m，屋面标高分别为、10m、6m 和 4.5m，管道间二层层高 3.6+2.4m燃气发动机间内设 3t 电动单梁悬挂起重机一台汽机间为单跨钢框架结构，局部二层建筑物平面轴线尺寸 12mx36m，跨度12m，柱距 9+6m，屋面标高为 11m ，局部二层层高 4.5+5.7m内设 10t 桥式起重机一台采用天然地基，柱下独立基础，埋深-2.1m，首层墙下地基梁，局部条形基础1.2.3.1.2 煤层气加压站：本车间建筑面积：440，占地面积：339；建筑物为地上二层，檐口高度为9.2m；建筑结构形式为二层钢筋混凝土框架结构；本工程为 3 类耐久年限（50 年） ，结构安全等级为二级，抗震设防裂度为 6 度，建筑物耐火等级为二级，生产类别为甲类。
煤层气压缩机间为单层现浇钢筋混凝土框架结构，电气间为二层现浇钢筋混凝土框架结构，建筑物平面轴线尺寸 9mx24m+7.2mx13.2m，主要柱距为 8m，层高8.3m 及 4.4+3.9m煤层气压缩机间内设 10t 单梁式起重机一台采用天然地基，柱下独立基础，埋深-1.8m，墙下条形基础1.2.3.1.3 220KV 变电所：本车间建筑面积：1929.4，占地面积：836.8；建筑物由变电站控制楼和高压配电室两部分组成配电室部分地上二层，控制楼部分地上三层，檐口高度为17m；建筑结构形式为多层钢筋混凝土框架结构；本工程为 3 类耐久年限（50 年） ，结构安全等级为二级，抗震设防裂度为 6 度，建筑物耐火等级为二级，生产类别为丁戊类控制楼和高压配电室两部分之间设抗震缝，均为现浇钢筋混凝土框架结构建筑物的南北侧布置有变压器，北侧布置钢结构的屋外配电装置架构 第 7 页变电站主控楼建筑物平面轴线尺寸 12mx18.8m，跨度 5+7m m，柱距 3.66.9m不等三层，顶层抽中柱形成大空间，局部为电缆夹层，错层布置，建筑物屋面标高 10.8m 高压配电室、GIS 配电室建筑物平面轴线尺寸 12mx33m，跨度 5.4+6.6m，柱距6m 为主，层高 6.6+9.8m。
顶层抽中柱形成大空间内设 3t 电动单梁悬挂起重机一台该建筑物大部分坐落于下斜山坡处，位于较深的填方区域，且无该区域的勘察资料，暂按天然地基设计，柱下独立基础，埋深-3.0m，墙下条形基础1.2.3.1.4 化学水处理间：化学水处理间由化学水处理车间及配电化验室两部分组成本车间建筑面积：929.64，占地面积：701.66；建筑物为地上二层，檐口高度为 9m；建筑结构形式为钢筋混凝土框架结构；本工程为 3 类耐久年限（50 年） ，结构安全等级为二级，抗震设防裂度为 6 度，建筑物耐火等级为二级，生产类别为丁戊类化学水处理车间及配电化验室两部分之间设抗震缝化学水处理车间为单层现浇钢筋混凝土框架结构，建筑物平面轴线尺寸 15mx30m，跨度 9+6m，柱距 6m，层高 7.5m配电化验室为二层现浇钢筋混凝土框架结构，建筑物平面轴线尺寸7.8mx27m，跨度 7.8m，柱距 7.2m，层高 4.2+3.6m采用天然地基，柱下独立基础，埋深-2.1m，墙下地基梁，局部条形基础1.2.3.1.5 综合水泵房和水池综合水泵房由水泵房和水池组成本工程建筑面积：141，占地面积：102；建筑物为地上一层，地下一层，檐口高度为 4.45m；建筑结构形式为钢筋混凝土框架结构；本工程为 3 类耐久年限（50 年） ，结构安全等级为二级，抗震设防裂度为6 度，建筑物耐火等级为二级，生产类别为丁戊类。
水泵房地上一层为电气间，地下一层为水泵房，均为现浇钢筋混凝土框架结构建筑物平面轴线尺寸 5.5mx16.5m，跨度 5.5m，柱距以 6m 为主，水泵房底标高约-6.0m，一层层高 3.7m内设 2t 电动葫芦一台另有钢筋混凝土水池一座，水池容积约 1600m3由于地形原因，水池平面为异形，为满足功能及结构要求，池内设隔墙，水池底标高约-6.0m 第 8 页1.2.3.1.6 循环水泵房和机力通风冷却塔本车间建筑面积：352，占地面积：241；建筑物为地上二层，檐口高度为10.3m；建筑结构形式为二层钢筋混凝土框架结构；本工程为 3 类耐久年限（50 年） ，结构安全等级为二级，抗震设防裂度为 6 度，建筑物耐火等级为二级，生产类别为丁戊类循环水泵房为二层现浇钢筋混凝土框架结构，上一层为电气控制间和循环水处理间，地下一层为水泵房建筑物平面轴线尺寸 9mx18.3m，跨度 9m，柱距以 5.1m为主，层高 5.4+3.6m地下一层设 2t 电动单梁悬挂起重机一台采用天然地基，柱下独立基础，埋深-1.5m，墙下地基梁，局部条形基础机力通风冷却塔基础为现浇钢筋混凝土水池构筑物平面净空尺寸11.4mx36.5m。
1.2.3.1.7 供热站和氮气灌瓶间：本车间建筑面积：318.3，占地面积：318.3；建筑物为地上一层，檐口高度为 6.7m；建筑结构形式为一层钢筋混凝土框架结构；本工程为 3 类耐久年限（50 年） ，结构安全等级为二级，抗震设防裂度为 6 度，建筑物耐火等级为二级，生产类别为丁戊类本车间建筑为单层现浇钢筋混凝土框架结构，建筑物平面轴线尺寸9mx18.5m+9mx15m，柱距为 6m 及 9m，层高 6.0m采用天然地基，柱下独立基础，埋深-1.8m，墙下地基梁，局部条形基础1.2.3.1.8 传达室和大门：本建筑物面积：23.96，占地面积：23.96；建筑物为地上一层，檐口高度为 4.25m；建筑结构形式为砖混结构；本工程为 3 类耐久年限（50 年） ，结构安全等级为二级，抗震设防裂度为 6 度，建筑物耐火等级为二级，生产类别为丁戊类1.2.3.1.9 采暖、通风和空调1.2.3.1.9.1 采暖、通风和空调的范围 第 9 页1）单元厂房、化学水处理车间、变配电所、煤层气加压站、综合水泵房、循环水泵房、供热站设置采暖2） 单元厂房、化学水处理车间、变配电所、煤层气加压站、综合水泵房、循环水泵房、供热站设置通风换气及污染物、余热、余湿的排放装置。
3）单元厂房控制室、化学水处理车间计量室及分析室、各车间控制室采用分体局部空调1.2.3.1.9.2 采暖1）全厂区建筑物集中采暖采暖热媒采用 80/65热水，由厂区热网直接供应室内设计温度为：车间 14；办公室、工作室及生活间 18；水泵房、库房10主厂房按 5计，煤层气加压站 152）采暖方式：多层建筑采用上供上回同程式单层建筑采用上供下回同程式采暖设备采用钢制散热器酸碱库及计量间，氨、联胺仓库及加药间，化验室等散发腐蚀性气体或储存腐蚀性药品的房间，其采暖、通风设备、管道及附件，采取防腐措施1.2.3.1.9.3 通风1）单元厂房通风：a) 单元厂房燃气发动机房采用自然进风、机械排风的通风方式室外空气由进风窗进入燃气发动机房内，湿热空气由在屋顶设置的轴流风机排出室外进风温度为 28，工作区温度为 40，排风温度为 43通风量为 500000m/h，换气次数为 60 次/时选用 8 台型防爆屋顶风机风机出口装设消声装置，自然进风口采用消声百叶窗，所需要的开窗面积为 50m，设置在侧墙下部，同时作为建筑泻爆用b) 单元厂房汽机间通风采用自然进风、机械排风的通风方式室外空气由进风窗进入室内，湿热空气由设置在汽机房屋顶上的屋顶风机排除室外。
进风温度为28，工作区温度为 33，排风温度为 38排除室内余热余湿所需要的通风量为 60000 m/h选用 3 台屋顶风机c) 单元厂房其它需要通风的房间均采用自然进风、机械排风的通风方式2）化学水处理车间通风 第 10 页化学水处理车间化学水处理间采用自然进风、机械排风的通风方式换气次数按 10 次/时计水处理间通风量为 17550m/h.选用 6 台 FT35-11No4.5 号轴流风机通风量为 5581m/h*台化学水处理车间天平室采用自然进风、机械排风的通风方式换气次数按 15次/时计天平室通风量为 1458m/h选用 1 台 FT35-11No3.15 号轴流风机通风量为 1537m/h*台化学水处理车间仪器分析室采用自然进风、机械排风的通风方式换气次数按15 次/时计天平室通风量为 1200m/h选用 1 台 FT35-11No3.15 号轴流风机通风量为 1537m/h*台化学水处理车间水分析室采用自然进风、机械排风的通风方式换气次数按15 次/时计水分析室通风量为 2920m/h选用 2 台 FT35-11No3.15 号轴流风机通风量为 1537m/h*台化学水处理车间药品库采用自然进风、机械排风的通风方式。
换气次数按 15次/时计药品库室通风量为 1458m/h通风机及电动机均为防爆式，且通风机与电动机为直接连接选用 1 台 BT35-11No3.15 号轴流风机通风量为 1537m/h*台化学水处理车间水泵房采用自然进风、机械排风的通风方式换气次数按 10次/时计水泵房通风量为 5940m/h选用 3 台 FT35-11No3.15 号轴流风机通风量为 2072m/h*台化学水处理车间配电室采用自然进风、机械排风的通风方式换气次数按 15次/时计配电室通风量为 2916m/h选用 3 台 FT35-11No3.15 号轴流风机通风量为 1537m/h*台化学水处理车间燃气分析室采用自然进风、机械排风的通风方式换气次数按15 次/时计水分析室通风量为 2920m/h选用 2 台 FT35-11No3.15 号轴流风机通风量为 1537m/h*台化学水处理车间酸碱储罐及计量间采用自然进风、机械排风的通风方式换气次数按 10 次/时计通风量为 2520m/h选用 2 台 FT35-11No3.15 号轴流风机通风量为 1537m/h*台通风风管、设备及其附件均应作防腐处理3) 综合水泵房通风 第 11 页 综合水泵房采用自然进风、机械排风的通风方式。
换气次数按 10 次/时计 综合水泵房通风量为 5630m/h选用 4 台 FT35-11No4 号轴流风机通风量为3163m/h*台 综合水泵房配电室采用自然进风、机械排风的通风方式换气次数按 10 次/时计通风量为 1800m/h 选用 1 台 FT35-11No3.15 号轴流风机通风量为1905m/h*台4) 220kV 变电所通风220kV 变电所 10kV 配电装置室采用自然进风、机械排风的通风方式换气次数按 12 次/时计，通风量为 25920m/h事故排风机兼做排风机用 选用 1 台FT35-11No8 号轴流风机通风量为 31325m/h*台连接风管将余热排出室外220kV 变电所蓄电池室 1 及蓄电池室 2 采用自然进风、机械排风的通风方式换气次数按 6 次/时计通风量共为 2059m/h且通风机及电动机均为防爆型，且风机与电机直接连接 选用 1 台 BT35-11No4 号轴流风机通风量为 2323m/h*台连接风管将余热排出室外通风风管、设备及其附件均应作防腐处理220kV 变电所蓄电抗器室采用自然进风、机械排风的通风方式按夏季通风温度不超过 40设计通风量共为 6532m/h。
选用 4 台 FT35-11No3.55 号轴流风机通风量为 1680m/h*台220kV 变电所 GIS 配电室采用自然进风、机械排风的通风方式换气次数按 12次/时计，兼做事故排风通风量共为 38880m/h选用 5 台 FT35-11No5.6 号轴流风机通风量为 8471m/h*台220kV 变电所电缆夹层室采用自然进风、机械排风的通风方式按换气次数按6 次/时计通风量共为 2916m/h 选用 2 台 FT35-11No3.1 5 号轴流风机通风量为 1537m/h*台5) 煤层气压缩站通风燃气压缩机房采用自然进风、机械排风的通风方式换气次数按 15 次/时计燃气压缩机房通风量为 19400m/h.通风机及电动机均为防爆式，且通风机与电动机为直接连接选用 5 台 BT35-11No4 号轴流风机通风量为 4116m/h*台 第 12 页燃气压缩机房配电室采用自然进风、机械排风的通风方式换气次数按 10 次/时计，通风量为 1800m/h选用 1 台 FT35-11No3.15 号轴流风机通风量为1905m/h*台燃气压缩机房控制室采用自然进风、机械排风的通风方式换气次数按 10 次/时计，通风量为 1800m/h。
选用 1 台 FT35-11No3.15 号轴流风机通风量为1905m/h*台6）加热站排除余湿、余热采用自然进风、机械排风的通风方式换气次数按3 次/时计，通风量为 3240m/h选用 2 台 FT35-11No3.55 号轴流风机通风量为1680m/h*台7） 循环水泵房通风循环水泵房采用自然进风、机械排风的通风方式换气次数按 10 次/时计综合水泵房通风量为 12600m/h选用 6 台 FT35-11No4 号轴流风机通风量为2406m/h*台循环水泵房配电室采用自然进风、机械排风的通风方式换气次数按 10 次/时计通风量为 1800m/h 选用 1 台 FT35-11No3.15 号轴流风机通风量为1905m/h*台1.2.3.1.9.4 空调：化学水处理车间化学控制室、仪器分析室、水分析室、燃气分析室、天平实及办公室设置舒适性空调，空调方式采用分体式空调器，选用制冷量为 1.5HP 的分体壁挂机 8 台单元厂房汽机组控制室、燃气机组控制室及保护间、办公室设置舒适性空调，空调方式采用分体式空调器，选用制冷量为 3.0HP 的分体柜机 5 台，1.5HP 的分体壁挂机 4 台煤层气压缩站控制室采用 1.5HP 分体式空调器 1 台。
综合水泵房值班控制室采用 1.5HP 分体式空调器 1 台循环水泵房、供热站的控制室各采用 1.5HP 分体式空调器 1 台1.2.3.1.9 厂区道路、绿化和厂区系统1.2.3.1.9.1 厂区道路1) 厂区道路平面布置图 第 13 页道路转弯半径因受地形条件限制，各处转弯半径各不相同，可根据实际情况确定，主要道路转弯半径：7m 道路与 4m 道路交叉处89m4m 道路与 4m 道路交叉处56m车间引道与 4m 道路交叉处24m2) 道路结构图道路采用 C30 混凝土路面7m 宽道路横断面为双面坡，两侧设置雨水篦子；4m 宽的道路横断面为单面坡，一侧设置雨水篦子1.2.3.1.9.2 厂区绿化在招标图中己划出需绿化地块，并提出绿化要求，可根据当地树种进行绿化由于厂区内地下管线密布，一般绿化地块均种植灌木、草坪及花卉，在厂区东侧土坡上可种植乔木1.2.3.1.9.3 厂区管线综合平面布置根据各专业管线布置进行综1.2.3.1.9.4 厂区系统厂区系统工程包括厂区管道、厂区照明、道路、绿化、厂区电缆隧道（沟） 、管沟、排水沟等组成隧道（沟） 、管沟为现浇钢筋混凝土隧道及管沟沟道沿长度方向不大于 30m 设变形缝一道。
管道支架采用钢结构，以独立支架为主1.2.3.2 辅助系统安装工程1.2.3.2.1 220kV 变电站和电气系统1.2.3.2.1.1 电气主接线电厂设置 220kV 变电所，220kV 母线为单母线分段有一条 220kV 出线，两条与系统芹池 220kV 变电所联网（其中一条备用） ，预留一条引至*综合利用电厂线路220KV 变电所设置 2 台 242/10.5kV，75MVA 主变压器10KV 母线为单母线分段，各单元厂房发电机组发出的电力通过电力电缆送至 220kV 变电所两段 10kV 母线同时 10kV 母线向全厂公用负荷变电所供电，如煤层气加压站变电所、循环水泵房 第 14 页变电所、公用变电所等供电燃气发电机和蒸汽发电机电压均为 10.5kV每个发电机均接至单元厂房 10kV 单母线上，然后再送至 220kV 变电所 10kV 母线220kV 为中性点直接接地系统，2 台主变 220kV 侧中性点装设隔离开关和放电间隙，可按需要实行 2 台或 1 台变压器中性点接地运行发电机母线单相接地电容电流为 1.58A，在发电机允许单相接地电容电流 3A以下，发电机和 10kV 厂用电系统可采取中性点不接地运行方式，接线简单，投资较省。
1.2.3.2.1.2 主要高压电气设备选择根据发电机总额定功率 120MW，确定主变压器额定容量为 2X75MVA选用节能型的 S9-75000/220 型变压器电压为 24222.5%/10.5kV，接线组别Nd11，阻抗电压为 17%220kV 高压配电装置：由于场地狭小，220kV 高压配电装置采用户内 SF6GIS 装置，高压断路器额定电流 3150A，开断电流 50kA，配置液压操动机构，运行可靠，维护工作量少升压站 10kV 配电装置：主变进线、分段断路器选用 VD4 真空断路器，额定电流 5000A，开断电流 40kA，采用二台开关柜并联单元厂房线路断路器采用 VD4 真空断路器，额定电流 2500A，开断电流 40kA厂用变压器出线断路器采用 VD4 真空断路器，额定电流 630A，开断电流 40kA均配弹簧操动机构1.2.3.2.1.3 厂用电接线厂用电系统采用 10kV 和 380/220V 两级电压10kV 系统供给低压厂用变压器和 10kV 电动机负荷，380/220V 系统供给小容量电动机，以及照明、检修、电加热等负荷10kV 系统为中性点不接地系统380/220V 系统为中性点直接接地系统。
高压厂用电系统220KV 变电所的 10kV 高压厂用电系统采用单母线分段接线，10KV 母线向全厂公用变电所、煤层气加压站变电所、循环水泵房变电所和煤层气加压站高压电动机等供电低压厂用电系统循环水泵房设 1 台 1000kVA 低压厂用变压器，供本车间用电，并从低压厂用备用段取得备用电源，设置备自投装置 第 15 页供热站设 1 台 1250kVA 低压厂用变压器，供本车间用电，并从低压厂用备用段取得备用电源，设置备自投装置220kV 变电所设 1 台 800kVA 低压厂用变压器（全厂公用） ，供给化学水处理车间、综合水泵房和综合楼等电源全厂公用厂用段也从低压厂用备用段取得备用电源，设置备自投装置220kV 变电所设 1 台 250kVA 低压所用变压器，专为 220kV 变电所所内负荷供电所用接线采用单母线分段接线，正常时母线由所用变供电，从备用变压器低压侧引一路电源作为备用电源，设置备自投装置220kV 变电所设 1 台 1250kVA 低压备用变压器，作为全厂备用电源，备用变压器的 6kV 电源引自厂外*35/6kV 变电所厂用电设备选型10KV 开关柜采用真空断路器、中置式开关柜。
低压厂用变压器选用 SCB9（SC9）型带防护外罩的干式节能型变压器，与配电柜并排布置，节省占地，安装方便，防火性能好C)380V 厂用配电装置中央盘、车间盘采用抽屉式低压开关柜1.2.3.2.1.4 电气设备布置主变压器以及 220kV 变电所电气设备布置主变压器布置在户外220kV 和 10kV 配电装置布置在户内220kV 变电所配电室设两层，一层布置 10kV 配电装置，包括高压开关柜和限流电抗器，二层布置GIS 开关装置电气主控制室设在与 220kV 变电所配电室毗邻的主控搂里主控搂为三层结构，全厂公用厂用电、220kV 变电所所用电的配电装置、蓄电池等设在一层；二层为电缆夹层；三层为电气主控制室，电气监控系统、220kV 变电所的继电保护装置等布置在主控制室1.2.3.2.1.5 过电压保护和设备接地A 过电压保护1）暂时过电压（工频过电压、谐振过电压）及保护： 第 16 页工频过电压及保护：为避免在 220kV 有效接地系统中偶然形成局部不接地系统，并产生较高的工频过电压，低压侧有电源的 220kV 变压器不接地的中性点应装设间隙谐振过电压及保护： 220kV 系统为避免产生铁磁谐振过电压尽量选用电容式电压互感器。
为避免有双侧电源的变压器在非全相分合闸时，变压器中性点上出现过电压，产生铁磁谐振，使用三相同期动作的断路器 10kV 不接地系统，连接有中性点接地的电磁式电压互感器，电压互感器过饱和则可能产生铁磁谐振过电压为限制这类过电压，采取下列措施： A 选用励磁特性饱和点较高的电磁式电压互感器B 在互感器的开口三角形绕组装设专门消除此类铁磁谐振的装置2) 操作过电压及保护：为避免操作空载线路过电压，采用不重击穿的断路器为避免操作空载变压器的过电压，在断路器的非电源侧装设阀式避雷器加以限制为避免真空断路器开断高压感应电动机，因断路器的截流、三相同时开断和高频重复重击穿等产生过电压，在断路器与电动机之间装设 R-C 阻容吸收装置3) 雷电过电压及保护：a) 雷电侵入波过电压保护：采取防止或减少发电厂和变电所近区雷击闪络的措施：220kV 架空送电线路，在 2km 进线保护段范围内的杆塔耐雷水平应该符合要求：耐雷水平 110KA进线保护段上的避雷线保护角宜不超过 20，最大不应超过 30在变压器中性点装设金属氧化物避雷器GIS 的雷电侵入波过电压保护： 220kV 进线无电缆段的 GIS 变电所，在 GIS 管道与架空线路的连接处，装设金属氧化物避雷器，其接地端应与管道金属外壳连接。
b)直击雷过电压保护：220KV 变电所的建筑物（主控楼、配电楼）直击雷过电压保护： 在建筑物上装设避雷带，沿屋角、屋脊、屋檐和檐角等易受雷击的部位敷设，并应在整个屋面组成不大于 10m10m 或 12m8m 的网格每隔 10m18m 设引下线接地，引下线应与主接地网连接，并在连接处加装集中接地装置220KV 变电所屋外配电装置直击雷过电压保护： 在变压器门型架构上，出线门型架构上直接架设避雷线避雷线同时也跨越建筑物 第 17 页其他场所，按照交流电气装置的过电压保护和绝缘配合DL/T-620-1997 要求，在防爆场所（主厂房、煤层气加压站）采取相应措施，进行直击雷过电压保护B 设备接地全厂共用一个接地网接地网由水平接地体和垂直接地极组成，以水平接地体为主垂直接地极采用镀铜钢质接地极，长度为 2.5根据电力部门“反措”要求，水平接地体采用 60 x8 铜扁线和铜绞线直埋于地下对燃气输送管道、油罐和油管道，装设防静电跨接线和接地线等措施1.2.3.2.1.6 照明本工程照明设计范围包括单元厂房、220kV 屋内配电装置、化学水处理间、循环水泵间和综合水泵房、煤层气加压站、供热站和厂区照明等。
本工程照明设计按照相关规范，设置了正常工作照明、事故工作照明、安全疏散照明等种类正常照明在本期各新建的主厂房及辅助车间、厂区等地均按规定设有正常照明，正常照明主干线采用三相五线制网络主厂房、锅炉本体、烟囱、厂区道路的照明电源引自主厂房动力中心（PC） 、各辅助车间的照明由就近的动力中心（PC）或者马达控制中心（MCC）供电事故照明主厂房、2200KV 变电所事故照明电源由事故照明切换屏引接，正常供电时由主厂房动力中心供电；事故时切换到直流屏供电，电压为 220V事故照明网络中不允许装设插座辅助车间需要设事故照明的房间采用自带蓄电池的应急灯作为事故照明主厂房及辅助车间主要出入口及楼梯处设置应急标志灯，作为疏散照明1.2.3.2.1.7 电缆敷设1）.电缆敷设方式：本工程主厂房采用电缆沟敷设方式为主、辅之以电缆托架架空等敷设方式;10kV、380V 电气配电间 0m 采用盘下电缆隧道、电缆沟敷设;汽轮机、汽轮发电机 第 18 页间采用电缆沟敷设;A 列外及厂区采用综合管架敷设方式辅助车间内采用沟道与架空相结合的敷设方式化学水车间采用热浸镀锌电缆托架主厂房内，高压配电装置，厂区和其它辅属车间均采用镀锌电缆托架。
多层电缆托架的排列，按高压电缆，低压动力电缆，控制电缆的顺序由上至下分层排列电缆数量少的地方允许高压与低压电缆或低压与控制电缆敷设在同一层托架内，但中间应加耐火隔板分隔在电缆通道上,电缆托架安装每隔 20m 处装设一套耐火托架2）电缆选择：用于大电流的厂用分支回路（工作、备用电源进线回路）的 10.5kV 电缆选用阻燃交联聚乙烯绝缘单芯聚氯乙烯护套铜芯电力电缆，电缆型号和电压为 ZRC-YJV-12/15kV用于厂用电高压系统的其他 10kV 电缆选用阻燃交联聚乙烯绝缘聚氯乙烯护套铜芯电力电缆，电缆型号和电压为 ZRC-YJV-10/10kV用于厂用电低压系统的 380V 动力电缆选用阻燃聚氯乙烯绝缘聚氯乙烯护套电力电缆电缆型号和电压为 ZRC-VV-0.6/1kV. 动力和照明电缆全部采用铜芯直埋电缆采用聚氯乙烯护套铠装电缆 ZRC-VV22-0.6/1KV3） 电缆托架电缆托架分为：普通钢质镀锌托架；耐火托架1.2.3.2.1.7 电气二次线设计1）电气二次设计范围电气二次线部分设计范围包括：电气系统的保护、控制、测量设计；直流系统设计2）主要设计原则按照继电保护和安全自动装置技术规程GB 14285-93电力装置的继电保护和自动装置设计规范GB50062-92火力发电厂、变电所二次线设计技术规定DL/T 5136-2001电测量仪表装置设计技术规程DL/T 5137-2001火力发电厂、变电所直流系统设计技术规定DL/T 5044-2004 第 19 页配置控制、保护和自动安全装置1.2.3.2.2 循环冷却水系统、机力通风却塔和综合水泵房水源 本工程所需的生产用水水源为沁河浅层地下水，生活用水接自*工业广场自来水管。
室外排水采用雨污水分流制，雨水及较清洁生产废水排至沁河，污水排至*工业广场污水处理厂处理达标后排放2）循环冷却水系统循环冷却用水量表：（表中水量单位为 m3/h） 序号项目单台水量数量合计水量1冷凝器冷却水966438642冷油器冷却水5842323空气冷却器冷却水4041604煤层气压缩机冷却用水9043605总循环冷却水量4616循环水系统采用带冷却塔的二次循环供水方式，在循环水泵房内设计 4 台350S26-550 型循环水泵，流量 1260m3/h，扬程 32m，电机功率 160kW循环水泵房为半地下式，循环水泵间与吸水井、循环水加药间合建，吸水井尺寸 3.0X18.0m，循环水泵房尺寸 9.0X18.2m泵房内除布置上述循环水泵外，还设有起重机、排水泵等设备循环水泵房二层布置，一层安置水泵，二层为电气控制室循环水供回水干管采用焊接钢管，管径 DN900，管内流速 1.85m/s 冷却塔水池与循环水泵吸水井间通过二条 1500X1200 mm 自流沟连接，沟内设滤网过滤杂质循环冷却水系统选用 4 座 1200m3 /h 机力通风冷却塔，冷却塔的计算温度采用近 5 年，夏季频率为 10的平均湿球温度 21.1，冷却后的出水温度10m10H/1000 且25.0梁柱层间对角线之差（L1-L2）5.0相邻柱间距离（a）5.0梁标高（）3.0 定位线基准点标高L1L2a a H 第 119 页项 目允许偏差（mm）图 例梁水平度（）L/1500 且5.0；L 为梁长梁中心位置偏移（）2.0相邻梁间距（b）4.0 （8）高强螺栓在安装时应注意施工扭距确定，大六角头高强度螺栓施工前，应按出厂批复验高强度螺栓连接副的扭矩系数，每批复验 8 套。
8 套扭矩系数的平均值应在 0.110.15 范围之内，其标准偏差应小于或等于 0.01大六角头高强螺栓的施工扭矩应按照下式计算确定：*式中施工扭矩；（） ；高强度螺栓连接副的扭矩系数平均值，该值由复验测得；高强度螺栓施工预拉力（） ，见表 1.18；高强度螺栓螺杆直径（） 大六角头高强度螺栓施工预拉（） 表 1.18螺栓公称直径（）螺栓性能等级M12M16M20(M22)M24(M27)M308.8457512015017022527510.960110170210250320390在施工之前，施工所用的扭距扳手必须进行校正其扭矩误差不得大于，合格后方准使用校正用的扭矩扳手，其扭矩误差不得大于大六角头高强 L b 第 120 页度螺栓拧紧应分为初拧、终拧对于大型节点应分为初拧、复拧、终拧初拧扭矩为施工扭矩的 50%左右，复拧扭矩等于初拧扭矩9）高强度螺栓施工过程中为保证施工质量，施工完毕后应有下列原始检查验收记录：高强度螺栓连接副复验数据、抗滑移系数试验数据、初拧扭矩、终拧扭矩、扭矩扳手检查数据和施工质量检查验收记录等三三彩色压型钢板封闭彩色压型钢板封闭1、施工流程：绘制排版图檩条安装质量验收放线焊接固定支架铺彩钢板钻孔安装自攻螺丝安装密封条节点处理交工验收。
2、认真熟悉图纸，结合设计板型确定板宽，并以此绘制彩钢板的排版图，据此编制材料供应计划3、对已安装好的彩色钢板墙架檩条进行垂直度、水平度的检查和验收，尤其是门窗孔洞处槽钢的垂直度、水平度检验，均要满足设计与规范要求4、采用自制滑动脚手进行施工利用墙架压顶骨架两侧角铁边框（需进行验算，当强度、挠度不够时，应增大断面），作为滑动脚手架的轨道，滑动脚手可以借助人力沿着该轨道平移，移到工作面处，固定好脚手的位置，施工人员即可在该脚手架上从事封闭作业5、墙面彩色钢板安装从墙面的转角处开始，第一块板安装时必须从墙面最高处吊线锤，以控制板子的垂直度相邻两块彩钢板横向搭接不少于一个谷峰，每铺十块彩钢板必须重新吊线锤复核垂直度，避免累计误差过大，影响安装质量6、如果立面不能整块加工，而采用多块搭接方案，安装从上向下进行时，上面一块彩钢板与最下面的一根檩条暂时不固定，待下面的彩钢板铺设就位后与下面的彩钢板一起固定，上下搭接长度不少于 100mm7、彩钢板固定，采用带胶垫和镀锌垫圈的自攻螺丝，从板谷固定钻孔时，板与墙架檩条一起钻穿上自攻螺丝时必须套上马鞍形夹与彩钢板一起固定上自攻螺丝时，操作人员应紧推板面，使后铺板的侧边紧贴先铺的彩钢板。
如由于加工质量使两块板不能紧密结合时，在相邻两板间的该部位板边搭接口处采用抽芯铆钉予以连接固定 第 121 页8、转角封口板、泛水板安装时，搭接长度100mm，搭接口应有两行密封带密封，用抽芯铆钉连接，铆钉的间距一般为 300mm9、其它细部安装严格按照设计的节点详图进行，不得漏掉任何一道施工工序10、墙板用卷扬机提拉就位，采用专用的吊索和提升架，保护板材不受损坏搬运和安装过程中，应防止碰撞变形或擦伤漆面11、板材切割、开孔必须划线下料，并使用专用器具，严禁使用火焊切割开孔留下的金属屑应清理干净，以免造成板材锈蚀12、所有构件应安装牢固 ，不得松动，但不能过分积压螺丝垫圈选用钻头必须按规定的孔径，钻孔时必须方向正确，以免增大孔径13、密封件必须安装正确，泡沫堵头与板材必须吻合，有空隙处用玻璃胶填满，海绵密封条、纯胶密封带、密封圈等不得有拉薄或挤出现象14、彩钢板遇雨水管、消防爬梯和设备管道等开孔处，应用彩钢板专用封堵材料9.1.8建筑装饰施工建筑装饰施工一一砌筑封闭砌筑封闭1、砌筑前先根据位置弹出轴线及边线，立好皮数杆，在皮数杆上划出砌块的厚度、灰缝厚度、门窗、过梁等，当不合模数时，在下口用细石混凝土。
