消防工程施工设计方案范本

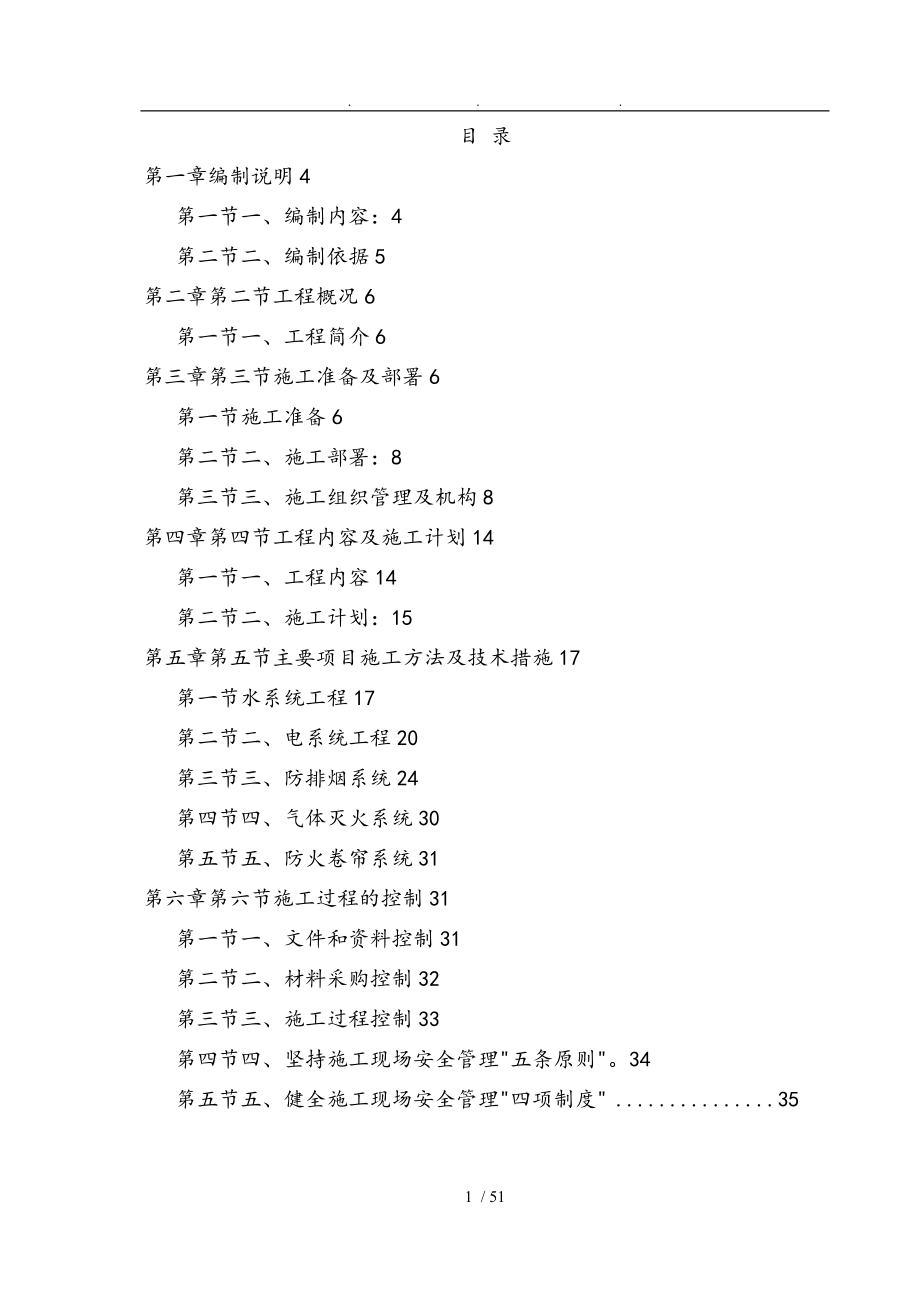

. .目 录第一章编制说明4第一节一、编制内容：4第二节二、编制依据5第二章第二节工程概况6第一节一、工程简介6第三章第三节施工准备及部署6第一节施工准备6第二节二、施工部署：8第三节三、施工组织管理及机构8第四章第四节工程内容及施工计划14第一节一、工程内容14第二节二、施工计划：15第五章第五节主要项目施工方法及技术措施17第一节水系统工程17第二节二、电系统工程20第三节三、防排烟系统24第四节四、气体灭火系统30第五节五、防火卷帘系统31第六章第六节施工过程的控制31第一节一、文件和资料控制31第二节二、材料采购控制32第三节三、施工过程控制33第四节四、坚持施工现场安全管理"五条原则"34第五节五、健全施工现场安全管理"四项制度" 35第七章第七节主要施工设备和检测设备36第八章 BX1-250 37第九章第八节消防系统调试方案38第一节一、调试程序38第二节二、调试人员的组成39第三节三、消火栓系统调试40第四节四、自动喷水灭火系统调试41第五节五、防排烟系统调试43第六节六、自动报警、对讲、广播系统调试45第七节七、调试报告46第十章第九节质量保证技术措施47第一节一、引用标准47第二节二、定义47第三节三、质量计划的内容48第十一章第十节施工安全及文明施工措施：55第一节一、施工安全措施：55第二节二、文明施工措施60第十二章第十一节工期保证措施63第十三章第十二节与其他施工单位的协调与配合64第十四章第十三节成品保护措施65第十五章第十四节工程交接验收66第一节一、自检验收67第二节二、中间验收〔专项验收68第三节三、竣工验收69第十六章第十五节售后服务6951 / 51消防系统安装工程施工组织设计编制人:审核人:*****************工程有限公司日期：第一章 编 制 说 明一、编制内容： 本施工组织设计内容：自动喷水灭火系统、消火栓系统、火灾自动报警系统、事故广播系统、气体灭火系统、防排烟系统、地下室防火卷帘等施工项目。
二、编制依据〔一根据设计图纸：〔二现行的消防施工、技术标准规范：1、根据GBJ 16-87《建筑设计防火规范》；2、根据GB50084-2001《自动喷水灭火系统施工及验收规范》；3、根据GB50268-97《给水排水管道工程施工及验收规范》；4、根据GB50166-98《火灾自动报警系统施工及验收规范》；5、根据GB50263-97《气体灭火系统施工及验收规范》；6、根据GB50243-2002《通风与空调工程施工质量验收规范》；7、根据JGJ/T16-92《民用建筑电气设计规范》；8、根据GB50275-98《压缩机、风机、泵安装工程施工及验收规范》9、根据GBJ140-90《建筑灭火器配置设计规范》〔1997版10、根据GB50303-2002《建筑电气工程施工质量验收规范》11、根据GB50231-98《机械设备安装工程施工及验收规范》12、根据S161《管道支架及吊架安装》13、根据JGJ33-2001《建筑机械使用安全技术规程》14、根据JGJ80-91《建筑施工高处作业安全技术规范》15、根据GB50194-93《建设工程施工现场供用电安全规范》16、根据GB50300-2001《建筑工程施工质量验收统一标准》根据国家及省、市有关部门下达的关于工程质量、文明施工以及安全生产等有关方面的规定、标准和要求。
根据现场勘察的施工条件第二章 工 程 概 况一、工程简介本工程名称为*********消防系统安装工程,该工程位于***********面积约****万平方米 第三章 施工准备及部署第一节 施工准备施工现场准备确定现场的具体材料加工场地,并把施工用电引至该地方,认真做好防火措施组织施工机具进场,在现场施工地点安装、调试,并保养和试运转工作,为投入使用作准备施工技术准备编制《质量计划书》；消防系统的施工全部由通过专业培训、考核合格,并经审核批准的施工队伍承担；熟悉施工图纸,组织各班组进行图纸会审,提出施工目标—优良标准对重点、难点部位编制单项施工工艺方案并向施工人员作技术交底； 3、施工材料准备编制施工预算,落实资金使用计划,并根据进度要求编制各种材料供应计划,分阶段和厂商订立供货合同,确保不得拖延工期；组织施工材料进场,按规定地点存放,并做好保护措施,同时对各种材料进行抽检,有合格证书、厂商、日期等,对无合格的产品坚决退货；按机具进场计划；材料进场计划；组织施工机具；工程用料进场；组织各类办公、生活、消防设施进场劳动力的准备及组织：建立项目经理部组织机构,确定各专业各工种的质量安全的现场管理人员。
组织施工人员进场,进行岗前培训,包括质量意识、安全防火和文明施工教育等并落实施工计划和技术责任制,按管理系统等级进行技术交底交底内容包括：工程施工进度计划和月、旬作业计划；各项安全技术措施核定事项等并将管理规章制度宣传到个人,确保每一个工人都对这项工程有充分了解二、施工部署：1、本工程的施工部署是按合同条款和工程特点等要素在确保工期和争创样板工程目标的前提下制定的2、集中力量保重点、保质量、保工期,在人力、物力、机具给工程施工作充分保证,各专业、各部门管理人员职责分明,全力以赴3、组织配合施工,穿梭作业,重点部位抢工组织各栋,各工种平行流水作业,以达到土建、消防、装饰及内部各工程之间互创施工条件4、推行先进施工方法和施工机具,提高机械化作业水平,在安装施工中,应大量采用电动小型工具,垂直运输、吊装尽量采用机械吊装,以提高总体机械作业水平和功效三、施工组织管理及机构本工程的施工组织实行"项目法"施工,现场组建项目经理部,实行项目经理负责制的管理体制,以项目班子为核心,组成施工管理力量及施工班组项目经理部特别委派一位有丰富施工管理经验的壹级项目经理和二名项目副经理,项目经理负责工程项目的一切对外业务和联系,并对工程项目全面负责,二名项目副经理分别负责生产和技术。
以项目经理为首的管理层将全权组织施工生产等工作,将运用科学的管理手段,采用拟订的一系列先进施工工艺,按"质量、安全、工期、文明、效益、服务"要求来实施对工程施工的有关组织、监督、管理、协调和服务按本工程基本施工内容及施工工期,结合我公司施工管理力理及施工管理经验,拟派一批具有较强施工管理水平的管理人员组成项目管理部并组建如下管理机构：项目经理部组织机构系统项目经理***技术总负责**项目副经理***防火保卫资料仓管采购质检员施工员消防防排烟队消防设备队消防水系统施工队消防电系统施工队2、工程管理组织机构项目经理：***项目副经理：***项目技术负责人：**安全员：***质量员：***施工员： ***预算员：***仓管员：***资料员：***3、项目经理部主要人员的具体职责： 本工程按专业进行分工,由项目经理部以各专业技术人员进行工序协调和施工安装,各工种分工合作,互相促进,共同完成整个工程的安装工作,具体职责如下：项目经理贯彻执行国家和省、市的有关法律、法规和政策,执行企业的各项管理决策；主持施工方案的编制,确定项目管理的目标与方针,及时、当地做出项目管理决策；按照工程承包合同,严格履行全部合同条款；与业主、监理保持经常接触,解决施工中出现的问题,替业主排优解难,确保业主利益；协调好各方面的关系,预见问题,处理矛盾,组织好项目生产调度会、项目经济活动分析会；积极处理好与土建及其它施工单位的关系,确保工程顺利进行。
项目副经理协助项目经理开展施工现场的各项管理工作负责现场生产管理,督促各班组按制定的的施工计划进行施工；合理调配劳动力,机械设备的使用,保证工程的均衡持续施工；负责现场的文明施工及安全交底；指导采购仓储的日常工作,确保项目物资优质按期进场；进行施工现场标准化管理,负责对内宣传教育,对形象推介工作；项目技术负责人：负责项目工程技术管理工作；在项目经理领导下,具体主持项目质量管理保证体系的建立,并进行质量职能分配,落实质量责任制；组织技术部人员及时做好施工图的深化设计；审核施工方案,并协调各部之间的技术质量问题；与设计、监理保持经常沟通、监理的要求与指令能认真贯彻实施；负责项目设计变更、材料代用等技术文件的处理工作专业工程师负责施工方案的编制,并确保施工方案满足工程实际需要；进行图纸深化,绘制安装工程综合施工图,并指导施工；负责各专业工种之间技术协调,组织项目人员进行队活动,提高施工质量；协助技术负责对关键技术难题进行科研攻关,负责四新技术的推广运用质检员：① 执行国家颁发的关于建筑安装工程质量检验标准和规范,代表上级质检部门行使监督检查权力；② 负责专业检查,随时掌握各分部分项工程的质量情况；③ 负责工程分部分项工程质量情况的评定,定期向上级部门上报质量情况；④ 对不合格品要及时上报,监督专业制订纠正措施；对项目的安全进行日常检查,消除隐患；负责项目的计量,试验管理工作。
采购员材料定购前要货比三家,比质量、比服务、比价格；根据图纸设备的型号进行采购；负责材料的质量情况；负责提供材料的质量检验书等资料给建设、监理单位 仓管员：负责材料设备、工具的验收；负责现场材料、设备、机具的保管；负责材料、设备、机具的发放工作 资料员：参与施工方案的编制工作；编制劳动,机具设备使用计划；编制工程进度计划,在规定的时间上报各类报表4、施工现场管理： 现场以"项目法"组织施工,按照企业项目以内在规模,通过对生产诸要素的优化配置与动态管理,实现项目合同目标,提高工程技术效益项目经理部实行项目经理责任制,对施工现场实行全面的管理,主要做好以下几个方面工作：①现场所有人员必须服从项目经理部的统一调配和指挥,自觉遵守现场规章制度,熟悉施工规范,做到安全生产②施工管理人员要积极工作,深入现场,经常检查进度和质量,参加有关单位组织的工程会议,并作好记录,各专业施工员既要各施其职,又要相互配合支持,合理调配劳动力,科学安排施工程序,密切协调各工种搭接,共同向项目经理负责③项目经理部每三天召开一次内部碰头会,汇报施工进度,提高质量措施,发现问题及时处理④以总体施工进度计划横道图为依据,编制周施工计划,实行动态控制管理。
对施工中出现有关不协调的情况进行调整⑤项目经理部应加强合同管理工作,清楚理解合同的每一细则,严格执行合同的每一条款,既要保证业主目标的有效实施,又能最大限度地保障自己的切身利益,确保工作合同的顺利履行⑥项目经理部必须认真分析各项目的成本,编制成本计划,在施工过程中随时分析工程项目的收支情况,将各种开支控制在计划之内当工程出现更改时,要及时进行签证⑦施工管理人员每天如实填写施工日记,做好原始资料的收集整理,认真细致地进行施工技术交底,办理各式各项验收签证手续,保证竣工资料的完整无缺⑧组织专人负责现场保卫及环境卫生工作落实安全措施,注意防火防盗和产品保护,避免事故发生,合理安排现场施工,及时清理现场垃圾,做到文明施工第四章 工程内容及施工计划一、工程内容根据本工程特点将本工程分四个施工序作业,主要施工内容分割如下：消防栓系统水工程 自动喷水灭火系统本 自动报警灭火系统大 事故广播系统 电工程院 消防对讲系统防排烟系统 气体灭火系统地下室防火卷帘系统二、施工计划：1、施工总工期：共****日历天,并完成所有消防系统的整体调试,整理竣工资料。
2、本工程机电安装作业点较集中,在实际施工中安装工种之间、各安装工种与土建施工作业之间的交叉配合尤为关键经综合分析,安装工作可分三个阶段及六个流程进行〔一三个阶段：初级阶段：配合土建工程进展,做好预埋工作安装阶段：在本价段中应基本完成各项分项工作量,这是整个安装分部工作的关键阶段调试、验收阶段：调试各类设备,确保达到设计要求,并投放试运作〔二五个流程：管线敷设〔电专业；干管安装〔水专业；风管制作〔防排烟专业管内穿线〔电专业；支管安装〔水专业；风管安装〔防排烟专业探测器、模块及设备安装〔电专业；喷淋头及水泵设备安装〔水专业；风口及风机设备安装〔防排烟专业系统测试、试验、设备试运转验收、交工准备工作,竣工技术资料装编 〔三施工作业难点、重点： 1、自动消防系统对施工要求较为严格,管道走向复杂,自动化控制程度高,作业点多、设备调试难度大,是本工程安装一个难点 2、地下室、机房上空管线布置直接影响到安装工艺美观感,是本工程机电安装的重点 3、针对上述三点,在分项工程实施、开工前应做详细的施工计划,并编制分项工程施工技术方案,质量保证措施等〔四施工设备计划〔详见附表三第五章 主要项目施工方法及技术措施一、 水系统工程A、自动喷水灭火系统消防管道工程消防及自动喷淋系统管道的安装方式为：DN100以内不含DN100的管道采用丝扣连接；DN100及以上的管道采用卡箍连接。
立管调整后,管道上的零件如有松动,必须重新上紧；主管上的阀门要考虑便于开启和检修镀锌钢管立管的管卡安装当层高小于5米时,每层必须安装1个；当层高大于5米时,每层不少于2个,管卡的安装高度应距地面1.5米~1.8米,2个以上的管卡均匀安装支、吊、托架安装采用优质膨胀螺栓固定明装安装管道要横平竖直,固定点牢固均匀、清洁美观、不留毛刺,垂直度允许偏差2‰,水平度允许0.5~1‰水平管支架不大于下列表中尺寸：公称直径〔MM1520253240507080100125150200支架距离〔M2.533.544.55666.5789.5管道安装应结合具体条件,合理安排顺序,一般为先地下后地上；先大管的小管；先主管后支管,当管道交叉中发生矛盾时,应按下列原则进行避让：小管让大管：支管让主管：低压管让高压管,无压管让有压管消防给水引入管与排水排出管水平间距不小于1米室内给水管与排水管平行敷设时,两管间最小距离不小于500毫米；交叉敷设时垂直间距150毫米,给水管应敷设在排水管的上方；如给水管必须敷设在排水管下方时,必须加套管,套管长不应小排水管直径的3倍埋地镀锌钢管被破坏的表层及管螺纹露出部分的防腐,可采用涂铅油或防锈漆的方法。
消防管道的试验压力为工作压力的1.5报警阀组安装报警阀组的安装应先安装水源控制阀、报警阀,然后应再进行报警阀辅助管道的连接水源控制阀、报警阀与配水干管的连接,应使水流方向一致报警阀组安装的位置应符合设计要求；当设计无要求时,报警阀组应安装在便于操作的明显位置,距离内地面高度宜为1.2m两侧与墙的距离不应小于0.5m；正面与培的距离不应小于1.2m;安装报警阀组的室内地面应有排水设施喷头安装喷头安装时,不得对喷头进行拆装、改动,并严禁给喷头附加任何装饰性涂层喷头安装应使用专用扳手,严禁利用喷头的框架施拧；喷头的框架、溅水盘产生变形或释放原件损伤时,应采用规格、型号相同的喷头更换系统试压和冲洗水压强度试验的测试点应设在系统管网的最低点对管网注水时,应将管网内的空气排净,并应缓慢升压,达到试验压力后,稳压30min,目测管网应无泄漏和无变形,且压力防不应大于0.05mpa管网冲洗的水流速度不宜小于3m/s；其流量不宜小于下表的规定当施工现场冲洗流量不能满足要求时,应按系统的设计流量进行冲洗,或采用水压气动冲洗法进行冲洗冲洗水流量管道公称直径〔MM30025020015012510080655040冲洗流量〔L/S22015498583825151064系统调试系统调试应包括下列内容：水源测试；消防水泵调试；稳压泵调试；报警阀调试；排水装置调试；联动试验。
〔六施工工艺流程：穿墙、楼板开孔 安装立管 安装干管 安装支架 系统试压 管道油漆 安装喷头 系统调试B、消火栓灭火系统安装消防箱立管纵向偏差不超过2mm,并安装相应有阀门小于等于100mm的管道全部采用套丝,其余采用卡箍连接将消防箱内的各种配置全部取出存入库房,然后安装消防箱及栓头安装时,确保栓头中心离地为1.1m,而且操作而垂直于墙面安装室内环管及阀件,安装完毕用盲板堵住进户管开始试压,试验压力为1.4mp,并做好管道压力试验记录待装修工程及其它工程基本完毕,再安装消防箱配件,并作详细登记,申请验收施工工艺流程：穿墙、楼板开孔 安装立管 确定消防箱位置安装消防箱 水压试验 配置消防箱第一节 二、电系统工程A．火灾自动报警系统〔一布线技术控制要求火灾自动报警系统的布线,应符合现行国家标准《电气装置工程施工及验收规范》火灾自动报警系统布线时,应根据现行国家标准《火灾自动报警系统设计规范》的规定,对导线的种类、电压等级进行检查在管内或线槽内的穿线,应在建筑抹灰及地面工程结束后进行。
在穿线前,应将管内或线槽内的积水及杂物清除干净不同系统、不同电压等级、不同电流类别的线路,不应穿在同一管内或线槽的同一槽孔内火灾自动报警系统导线敷设后,应对每回路的导线用500V的欧表测量绝缘电阻,其对他绝缘电阻值不应小于20MΩ〔二探测器安装的技术控制点型火灾探测器的安装位置,应符合下列规定：1.1探测器至墙壁、梁边的水平距离,不应少于0.5M；1.2探测器周围0.5M内,不应有遮挡物;1.3控探测器至空调送风口边的水平距离,不应小于1.5M;至多孔送风顶棚孔口的水平距离, 不应小于0.5M;4在宽度小于3M的内走道顶栅上设置探测器时,宜居中布置感温控制器的安装间距,不应超过10M；感烟探测器的安装间距,不应超过15M 探测器距端的距离,不应大于探测器安装间距的一半1.5探测器宜水平安装,当必须倾斜安装时,倾斜角不应大于450线型火灾探测器和可燃气体探测器等有特殊安装要求的探测器,应符合现行有关国家标准的规定探测器的底座应固定牢靠,其导线连接必须可靠压接或焊接当采用焊接时,不得使用带腐蚀性的助焊剂探测器的"十"线应为红色,"一"线应为蓝色,其余线应根据不同用途采用其它颜色区分,但同一工程中相同用途的导线颜色应一致。
控制器底座的外接导线,应留有不小于15CM的余量,入端处应有明显标志探测器底座的穿线孔宜封堵,安装完毕后的探测器底座应采取保护措施探测器的确认灯,应面向便于人员观察的主要入口方向探测器在即将调试时方可安装,在安装前应妥善保管 ,并应采取防尘、防潮、防腐蚀措施手动火灾报警按钮的安装手动火灾报警按钮,应安装在墙上距地<楼>面高度1.5M处手动火灾报警按钮,应安装牢固,并不得倾斜手动火灾报警按钮的外接导线,应留有不小于10CM的余量,且在其端部应有明显标志B、事故广播系统a．消防通讯设备设施的安装通讯设备安装位置应符合设计规定,其偏差应不大于10㎜机架安装应垂直,偏差就不大于2㎜机架应可靠接地,接地电阻应符合设计规定电源线的规格、程式、数量及敷设路径等应符合设计规定直流电源线与交流电源线宜分开敷设,避免绑在同一线束内沿地敷设的胶皮电缆不宜直接和水泥地面接触建筑物内通讯管线与其它管线的最小净距,应符合表12-5-1的要求：其它管线平行净路交叉净距墙壁电缆建筑物内通讯管线墙壁电缆建筑物内通讯管线避雷引下线1000----------300-------保护地线5020------电力线15050给水管15020500压缩空气管15020热力管<不包括>150500煤 气 管30020C．火灾事故广播的安装广播设备、设施安装应符合《工业企业通信设计规范》GBJ-81的有关规定。
火灾事状况下紧急广播〔疏散诱导广播的音量调节器应安装在走道、过厅、门厅方便操作控制的地方,安装高度距地面1.8M广播网的室外线路一般与低压电力线路同杆架设,室内线路一般采用沿墙敷设,必要采用明配管暗管等敷设方式 对于消防报警用在火灾事故状态下的紧急广播线路应采用金属管保护,并宜暗敷设在非燃烧体结构内,其保护层厚度不应小于3㎝当必须明敷时,应在金属管上采取防火保护措施广播线路明线与电力线路同杆加设时,电力线的线电压、不应超过380V,广播线应在电力线下面,其间距不应小于1.5M线位的确不定期应考虑安全检查和维护方便广播明线与通信同杆时,广播线应通信电缆的上面,其间距不应小于0.6m且通信电缆每隔200m左右应接地一次 广播线沿墙敷设的高度,在办公室或生活区内一般为2.5~3.5M;在车间及室外为3.0~3.5m沿墙敷设的多股绝缘广播用户线<30V>与低电力线,电话线的平行间距不应小于表12-5-3：平行长度
第二节 三、防排烟系统风管制作以机械加工为主,手工制作为辅,采取场内预制,预制前先复核现场尺寸和设计尺寸,预制后先预装编号,再开风口,制作顺序按地下室、首层至各层,逐层而上的顺序进行风管预制作业按法兰和风管两条制作线,组织平行流水作业风管法兰预制均以角钢中线在钢板平台上定位组焊,以保证其互换性风管按自下而上的顺序分层进行安装,在土建内装修及门窗完工后安装风管按8~12m长度设段,分段组装和吊装；防火阀、防烟阀可与风管段一同组装,随风管段吊装；消声器应先于风管吊装就位,为不使风管吊装产生捆扎变形,可采用特制的吊架,风管保温可在风管分段组装后进行,以减少高空作业和加快进度主要施工工艺风管制作工艺流程： 展开 剪切 倒角 咬口制作 风管折方 成型 领料 方法兰下料 焊接 打眼冲孔 圆法兰卷圆 划线下料 找平找正 打孔打眼铆法兰 翻边 检验 安装风管和部件安装工艺流程： 确定标高 制作吊架 设置吊点 安装吊架风 管 风管制作 法兰连接〔垫料穿螺丝安装就位找平找正 检验主要技术措施所有通风、排烟系统等设备的安装根据设计图纸及有关施工规范要求安装。
1、风管的连接应根据设计图纸及安装要求2、凝结水管的水平安装必须有0.001以上的坡度,在接入立管之前要设置水弯,确保凝结水排水顺利3、风机盘管的吊装要保持水平,防止因倾斜而导致凝结水的滴漏4、要做好对风管、水管及需保温的各类阀门的保温,防止因保温不当导致凝结水破坏保温层及开花5、新风机组及各类设备的安装,均按说明要求进行安装,水系统及风管系统都要进行试压和调试6、翻边应平整,不应遮住螺孔,四角应铲平,不应出现豁口,以免漏风7、风管外观质量应达到折角平直,圆弧均匀两端面平行,无翘角,表面凹凸不大于5mm；风管与法兰连接牢固,翻边平整,宽度不小于6mm,紧贴法兰检验方法：接线、尺量和观察检查〔1对于矩形风管边长大于或等于630毫米和保温风管边长大于或等于800毫米,其管长度在1.2米以上,均应采取加固措施在展开下料过程中,应对矩形板料严格角方,对每片板料的长度、宽度及对角线进行检验,使其误差在允许范围内下料后的板料,应将风管相对面的两片板料重合起来后,检验尺寸的准确度板料咬口预留尺寸必须正确,以保证咬口宽度的一致8、风管法兰孔距应符合设计要求和施工规范的规定,焊接应牢固,焊接口不设置螺孔,螺孔具备互换性。
检验方法：尺量和观察检查〔1胎具是制作矩形法兰使其保证内边尺寸允许偏差、表面平整度和四边垂直的关健装置在制作胎具时,必须保证四边的垂直度,对角线误差不得大于0.5毫米〔2法兰口缝的焊接应采用先点焊后满焊的工艺胎具制作的接口焊接更为重要,应减少焊接变形引起的尺寸偏差、平整度和垂直度〔3法兰螺栓的相隔间距满足施工验收规范的规定,即对于通风、空调系统不应大于150毫米；对于空气洁净系统不应大于120毫米法兰按要求的螺栓间距分孔后,将样板按孔的位置作正、反方向旋转,以检验其互换性如孔的重合误差只小于1毫米,则可用扩大孔径的办法进行补救否则应重新分孔〔4为便于穿装螺栓,螺孔直径应比螺栓直径大1.5毫米在法兰上冲孔时,使用定位胎具的孔第和螺孔间距尺寸要准确,安放要平稳法兰钻孔时,可将定位后的螺孔中心用样冲定点,防止钻头打滑产生移位9、风管加固应牢固可靠、整齐、间距适宜、均匀对称检验方法：观察和手板方法检查10、风管水平安装时,大边尺寸〈400mm时,支架间距不大于4m,大边尺寸≤400mm时,支架间距不大于3 m；风管垂直安装时,支架间距不大于4 m,所有支托架位置应正确牢固可靠,埋在墙内部分不可刷漆,并且需除去油污,吊杆不可吊在法兰上,支吊架不应设在风口阀门及检查门处。
〔1水平风管安装后的不水平度的允许偏差为每米不应大于3毫米,总偏差不应大于20毫米垂直风管安装后的不垂直度允许偏差为每米不应大于2毫米,总偏差不应大于20毫米输送产生凝结水或空气湿度较大的风管,应按设计要求的坡度安装为了保证风管安装后的上述要求,支、吊、托架按设计或规范要求的间距应等距离排列,但遇有风口、风阀等部件,应适当地错开一定距离支、吊、托架的预埋件或膨胀螺栓的位置应正确牢固各吊杆或支架的标高调整后应保持一致；对于有坡度要求的风管,其标高按其坡度保持一致〔2矩形风管可调整或更换法兰,使其对角线相等,并保证风管表面和平整度控制在5~10毫米范围内在进行风管平整度检验时,对矩形风管应在横向拉线,用尺量其凹凸的高度〔3法兰与风管垂直度可按实际偏差情况来处理如偏差较小,可用增加法兰垫片厚度,并掌握法兰螺母拧紧度来调整；如偏差较大,法兰则需要返工重新找方,翻边铆接〔4法兰互换性差,可对螺栓孔进行扩孔处理,一般可扩大1~2毫米如误差较大,则另行钻孔法兰平整度差,可用增大法兰垫片厚度进行调整,但增厚的法兰垫片必须保证其完整性,对接的垫片必须用密封胶粘接,以保证风管连接后的严密性但各个螺栓的螺母必须保持松紧度一致。
11、镀锌板不能有脱皮现象,不能出现裂纹、结疤、水印等缺陷,加工风管及管件时,咬口不可开裂,铆法兰不能有漏铆钉及铆钉脱落,风管与法兰铆接的铆钉间距不大于150mm,法兰连接的螺栓间距也不大于150mm,角钢法兰刷油应均匀,法兰口要求方正,法兰口对角线之差不大于3mm,平面度偏差为2mm,角钢不能塌腰或弯曲,法兰翻边处接缝不得双层〔拼板,风管在法兰处翻边不大于6 mm,各种阀门开关要灵活12、各类风口安装应注意美观、牢固、位置正确、转动灵活,在同一房间安装成排同类型风口,必须拉线找直找平；送风口必须标高一致,横平竖直,表面平整,与端面平齐,间距相等或匀称；散流器或高效过滤器风口,应与顶棚面平齐,位置对称,多风口成行成一直线；并注意风口外形完整性,不得碰撞损坏为保持空调房间的密封性,防止将顶棚内的灰尘落入室内,在安装散流器或高效过滤器风口时,顶棚与风口接触处必须垫上闭孔泡沫橡胶密封垫风口与风管连接不论是硬连接或是柔性连接,风口必须固定,连接的牢固可靠13、安装前认真熟悉图纸、设备说明书以及有关的技术资料14、盘管风机的安装：风机盘管在安装前,应检查每台电机壳体以及表面交换器有无损伤、锈蚀等缺陷。
风机盘管应该每台进行通电试验检查机械部分不得磨擦,以及电气部分不得漏电风机盘管应该逐台进行水压试验,试验强度应为工作压力的1.5倍,定压后观察2~3min不渗不漏卧式吊装风机盘管吊架安装平整牢固,位置正确吊杆不应自由摆动,吊杆与托盘相联应用双螺母紧固找平找正冷热媒水管与风机盘管连接宜采用钢管或紫铜管,接管应平直紧固时应用扳手卡住六方接头,以防损坏铜管凝结水管宜软性连接,材质宜用透明胶管,并用喉箍紧固严禁渗漏,坡度应正确,凝结水应畅通地流到指定位置,水盘应无积水现象风机盘管应在管道系统冲洗排污后再连接,以防堵塞热交换器15、风机设备安装前,应将轴承、传动部位及调节机构进行拆卸、清洗,装配后使其转动,调节灵活风机设备安装就位前,按设计图纸并依据建筑物的轴线、边缘线及标高线放出安装基准线将设备基础表面的油污、泥土杂物清除和地脚螺栓预留孔内的杂物清除干净整体安装风机吊装时,直接放置在基础上,用垫铁找平找正,垫铁一般应放在地脚螺栓两侧,斜垫铁必须成对使用风机安装在无减震器支架上,应垫上4~5MM厚的橡胶板,找平找正后固定牢风机安装在有减震器的机座上时,地面要平整,各组减震器承受的荷载压缩量应均匀、不偏心,安装后采取保护措施,防止损坏。
通风机的机轴必须保持水平度,风机与电动机风联轴节连接时,两辆中心线应在同一直线上通风机与电动机用三角皮带传动时进行找正,以保证电动机与通风机的轴线互相平行,并使两个皮带轮的中心线相重合三角皮带拉紧程度一般可用手敲打已装好的皮带中间,以稍有弹跳为准风机与电动机的传动装置外露部分应安装防护罩,风机的吸入口或吸入管直通大气时,应加装保护网或其它安全装置通风机出口的接出风管应顺叶轮旋转方向接出弯管在现场条件允许的情况下,应保证出口至弯管的距离大于或等于风口出口长边尺寸1.5~2.5倍风机试运转：经过全面检查手动盘车,供应电源相序正确后方可送电试运转,运转持续时间不应小于2小时运转后,再进行检查风机减震基础有无移位和损坏现象,做好记录第三节 四、气体灭火系统 1、气体灭火系统系属地下室发电机房七氟丙烷系统 2、声光报警器宜安装在工作人员易看到和易听到的地方以便火灾报警时人员及时撤离离地高度2.5m 3、手动按钮安装在防护区门外,离地高度1.3～1.5m,工作人员便于操作及明显处 4、门灯应安装防护区门外正上方0.2m处5、探测器宜水平安装,周围0.5m内不应有遮挡物,控制器至墙壁、梁边的水平距离不应小于0.5m,至空调送风口边的水平距离不应小于1.5m。
6、气体灭火控制器应安装在墙上,其底边距地〔楼面高度宜为1.3～1.5m,落地安装时,其底宜高出地坪0.1～0.2m,其靠近门轴的侧面距地不应小于0.5m,正面操作距离不应小于1.2m 7、绝缘导线应采用不小于1mm2多股双绞铜芯阻燃电线 8、所有布线应采取穿金属管保护,并宜暗敷在非燃烧体结构内9、管道连接,公称直径小于或等于80mm时,宜采用螺纹连接；大于80mm时,宜采用法兰连接 10、管道采用镀锌无缝钢管,所有管道沿梁底吊架固定,喷头垂直地面安装,其安装高度应根据吊顶高度或实际情况而定 11、管道支承架应符合〔气体灭火系统施工安装规范要求12、管道安装完毕后,其表面应涂红色油漆第四节 五、防火卷帘系统第六章 施工过程的控制一、文件和资料控制1 、本工程所发生的质量体系文件和资料均为受控文件2 、施工现场设专职资料员对资料来往进行管理,并设置"收文登记本"和"发文登记本"在"收文登记本"上按文件类别分类、并按受控文件与非受控文件分别登记文件领用人在"发文登记表"上签名后领取3 、工程项目的质量记录和竣工资料执行《XX市建设工程文件材料的整理和档案的移交办法》相关条文规定。
按《质量记录控制程序》执行工程建设文件资料归档按文件规定,要求负责收集、整理、装订并负责呈报监理工程师审核、审定4 、施工图设计变更通知单、会议纪要、施工管理以及往来函件等与项目施工有关的受控文件由专职资料员收集、整理、保管和存档5 、施工组织设计,质量计划经监理工程师审批后,方许可在本工程使用,施工变更等作业指导书,需经项目经理认可方可进行施工6 、文件和资料接受程序：建设单位〔或设计单位监理单位消防项目部有关持有人员；发送程序：建设单位〔或设计单位监理单位消防项目部有关持有人员二、 材料采购控制1、 项目负责人提供用料申请计划,用料质量技术要求和材料进场时间,审批后形成"采购计划"2 、"采购计划"经材料部主管签署后报项目经理批准后执行3、 材料部采购员按"采购计划"负责向合格分承包方进行项目主要材料的采购,签《采购合同》、报公司主管经理审批4、 公司财务部负责《采购合同》的财务、支付审核5 、公司材料采购员对采购合同执行情况进行追踪,发现违约或影响生产供应的情况时,应立即采取应急措施,并向分承包商用书面形式提出纠正和整改要求6 、现场材料员根据《材料员岗位责任制》,按《进货检验与试验程序》负责对到场材料进行验收。
三、 施工过程控制1、 项目负责人按《生产计划控制程序》编排生产计划,经项目经理审批后实施,项目负责人负责贯彻,检查、协调2、 所有的图纸变更都必须由设计单位以《设计修改通知》发生,经建设单位签认后方可执行3、《设计修改通知》由施工员负责将变更内容标注在图纸上,并签名确认4、施工过程的质量管理按《不合格品和不合格工程项目控制程序》执行5、施工技术员、质安由公司统一安排持证上岗6、特证作业工人〔焊工、电工等按《施工组织计划》安排、组织全部持特种作业证人员上岗7、项目经理按消防分项对施工员、班组长进行技术交底,内容包括：施工图纸具体要求,施工方案实施的具体技术措施；施工质量标准及检查方法；隐蔽工程记录、验收时间及标注、成品保护项目,办法和制度；施工安全技术措施等8、 施工员班组长对工人进行技术交底,内容包括：施工工艺、施工做法、数据标准、安全措施等9、生产工人执行《单位工程施工质量技术交底卡》和施工工艺标准10 、如下一道工序执行后,含覆盖上一道工序的应做"隐蔽工程验收记录"并做好各项签证手续11 、加强对有质量通病的工序控制,严格按《XX省消除建筑安装工程质量通病若干规定》执行12 、项目经理、公司分别组织对项目的周、月、季巡检和检查。
13、 在对项目的巡检和检查中发现质量存在不合格或不符合质量体系要求的,执行《不合格品和不合格工程控制程序》及《纠正和预防措施控制程序》出检查部门和责任人或项目经理提出"工程质量整改通知单",掀起整改四、坚持施工现场安全管理"五条原则"1、 树立安全观念牢固性原则不断增强施工全过程、全方位、全员的安全防范意识2、 坚持安全教育的经常性原则定期和不定期对全体员工进行安全教育,把安全防范工作前移,从额深化施工现场的安全管理工地每周一上午为全员安全学习例会,由消防负责人主持,对职工进行经常性教育"管理小组"不定期召开全员学习大会,对职工进行突击施工安全教育3、 注重安全行为的规范性原则按科学规律组织施工,遵守施工安全规则和标准,作为施工现场组织施工的行为规范加以约束,杜绝"三违"作业4、 突出安全防范的针对性原则把施工现场可能滋生事故的隐患,多发部位进过加工、整理、抽象出来,有对策、有措施的进行预防在施工过程中对高空作业、交叉施工、施工用电、机诫吊装、"四口""五边"消防设施等空间部位进行重点防护对高空坠落、触电伤害、物体打击、机诫伤害等多发事故,要有预见性进行专项治理5 、增强安全管理的主动性原则。
在安全管理工作先行,早规划、早安排、不断跟踪安全生产动态,做到全过程的监督管理五、健全施工现场安全管理"四项制度"1、 施工现场入场教育制度对新工人要先教育,后上岗,使之了解施工特点,严格遵守操作规程及劳动纪律进场教育分级进行,即采取分公司只能安全教育,项目经理安全教育,作业层次安全教育的"三级教育"方式,做到人人重视安全、事事注意防护、处处防止事故2、施工现场班前交底制度要每天坚持进行,并将其作为项目负责人和专职质安人员的例行制度在履行交底制度时,一定要针对高空作业、交叉作业、临边作业、用电作业、机诫作业、夏季作业等不同情况,施行普遍交底和个别交底相结合,做好交底记录交底双方都要履行签字手续,划清责任,把"预防为主"的意识牢牢扎根于现场全员的行为规范中3 、施工现场安全培训制度培训采取分阶段、有重点、按要求的方式进行是对施工现场员工的安全教育和在教育,是入场教育的继续未经培训的人员一律不准上岗在安全培训基础上,根据不同专业、不同工种、不同岗位施行标准化作业,推行安全系统工程4 、施工现场检查监督制度〔1 首先要不折不扣地执行《建筑施工安全检查评分标准》、《施工现场临时用电安全技术标准》、《建筑施工高处作业安全技术规范》和建设部、地方建设主管部门颁发地有关规定、实施办法、对照标准、规范、规定坚持自检。
对危险点、对事故隐患要做到发现一点,消除一点：找到一点,整改一点"以人为本"加强现场施工安全管理〔2其次,要加大检查频率,坚持定期和不定期的安全大检查,形成一套专兼结合的施工安全目标管理控制网络,通过有效的检查监控手段,杜绝野蛮施工,反对违规作业,严禁违章指挥5 、施工现场经济责任制度在施工现场推行"层层责任落实,划区分片管理"的安全责任制,实现目标管理签订"消防责任人安全责任书"及班组安全责任书实行定人员、定时限定持措施、定制度,实行"四定防范"并设置"安全无事故周期牌"、"施工现场安全记录牌"、"施工现场消防制度"履行安全职责,接受项目经理部的监督和考评把安全管理目标、现场管理目标与经济利益挂钩起来,形成纽带,环环相接第七章 主要施工设备和检测设备拟投入本工程的主要施工机具计划表序号机械名称规格型号额定〔KW或容量〔m2吨品牌及出厂时间数量成新率%小计自有1标志牌a0200250√90%3安全帽200415011090%5竹梯2003685%6人字梯20022080%7千斤顶ALQ型20012√80%8A交流焊机BX1-25016南海/20028√80%第八章 BX1-2508A交流焊机BX1-25016南海/20028√80%9电动套丝机TQ-1005青羊/20015√80%10电动试压泵DSY-1002.5XX/19993√75%11加烟试验器CAY-03XX扬大/20015√9012金属切割机400A5XX/20035√90%13冲击钻TH255日本/200115√80%14手枪钻12MM10日本/200215√85%15液压钳YQK-2402XX/20028√85%16机械压接钳QYQ-126XX/200210√90%17手动插板机YC-1380上海/20014√85%19噪声测试表TES1350AXX/19992√85%20直流表T19-AXX仪表/20014√80%21万用表OF500-2XX仪表/20005√85%22游标大尺0-200上海工具/20006√80%以上计划为预计数,实际进场后视施工进度情况按实际需要进行调整使用。
第九章 消防系统调试方案一、调试程序防排烟系统运转报警系统运转水泵系统运转气体组件检查模拟联动、喷气试验调试风口、风阀等单体校验及风量测试与调整探测器、按钮、警铃、模块等单机性能等校验水系统的压力、流量、测试与调整备用灭火剂储存容器切换操作试验风口、设备性能测定与调整报警主机与联动系统联动校验水泵、湿式报警阀性能测定与调整消防系统综合效果测定资料整理编制交工调试报告二、调试人员的组成消防系统调试工作人员由监理单位、施工单位、有关设备厂家等技术人员组成,确定参加调试工作人员名单,落实组长及各专项负责人员的职责组长职责为全面负责整个调试系统的组织协调工作,组织验收工作和主持验收会议专项负责人的职责为了解并熟悉专项调试内容,技术要求等,带领组员完成调试工作,并做好调试记录组员职责为协调专项负责人工作三、消火栓系统调试1、系统调试工作应在系统施工完毕后进行2、消防水池、消防水箱已储备有设计水量3、气压罐水位、气压符合设计要求4、 调试程序〔1 检查系统管网,在整个管网试压及冲洗合格后,按设计及规范要求,调整好管网的压力〔2 对所有的消火栓箱逐层逐个进行纤细检查,所有的零配件〔包括消火栓、消防卷盘、水带、水枪、喉窋等是否齐全及窟扎牢固。
消火栓按钮和警铃是否已接好线并投入正常工作状态5、系统试验〔1 主泵投入手动位置,不作启动〔2 对所有消火栓按钮逐层逐个进行破玻按钮试验〔3 以插匙插入破玻按钮,模拟破玻按钮报警动作〔4 破玻按钮动作后,消防中心显示报警信号,该层及上下层警铃报警〔5 破玻按钮拉出拉匙后,消防中心显示按钮复位信号〔6 水枪喷射试验：①选择天面及首层的消火栓进行水枪喷射试验,水枪口径为19mm,要求水枪充实水柱不小于10m；②将主泵及稳压泵设置于自动状态,同时消防中心关闭其他联动功能动作,只作水泵动作；③当层水枪试验时,将消防水带的一端和消火栓龙头扣接牢固,另一端接上水枪,找到合适地点,有两工作人员紧握水枪,并选定喷射方向；④在水泵启动前,在首层的另一个消火栓箱水带引至地沟,打开消火栓龙头分流排水,以降低管网的工作压力；⑤准备工作就绪后,在当层消火栓箱破玻按钮中插匙,破玻按钮动作报警,消防中心报警,该层及上下层警铃报警,消火栓主泵自动启动,水枪喷水充实水柱应大于10m,消防卷盘软管射程大于6m；试验完毕后动作手动停泵并将破玻按钮复位,消防水带在晒干后回收四、自动喷水灭火系统调试1、系统调试工作应在系统施工完成后进行2、系统调试应具备下列条件〔1 消防水池、消防水箱已储备设计要求的水量；〔2 系统供电正常；〔3 消防气压给水设备的水位、气压符合设计要求；〔4 湿式喷水灭火系统管网内已充满水；〔5与系统配套的火灾自动报警系统处于工作状态。
3、 调试准备工作〔1对消防、喷淋水泵电机相与相,相与地的绝缘电阻测试,其绝缘电阻值不应于0.5兆小姆；对配电箱与电机之间的电缆进行绝缘电阻测试,其绝缘电阻不应于0.5兆小姆,检查降压启动的接线是否准确无误；〔2 检查水泵进出水管阀门、止回阀、过滤器等是否安装正确,应与水流方向一致；检查各阀门启闭是否顺利无阻,检查阀门是否处于完全开启状态,并有明显开启显示标志；〔3 检查管道是否堵塞；〔4 检查水泵安装是否水平稳固,水泵联动轴、机组水平是否一致、联动轴的运转是否顺畅无阻；〔5 水泵启动前先检查三相电压是否平衡,有无缺相现象,启动后观察其转向是否符合水泵标准的转向待各项无误后方可投入运行然后测量其启动电流、运行电流,电机温升是否达到说明书要求,达到设计流量和压力,其压力表指针应稳定,且运转过程中无异常声响和震动；〔6以自动或手动方式启动消防水泵时,消防水泵应5min内投入正常运行；以备电切换时,消防水泵应5min内投入正常运行对稳压水泵进行调试,计启动条件,稳压水泵立即启动；当达到系统压力时,稳压泵应立即停止运行；〔7 检查水泵密封料及泄漏的情况,检查安全阀标注压力是否符合要求；〔8 检查水泵配电柜的手动、自动功能是否正常,屏内开关接线应正确、稳固可靠、布置美观,配线线径应达到要求；〔9 按设计要求核实消防水箱的容积、设置高度、消防储水及不被他用的措施。
4 、调试程序〔1系统管网在经过试压及冲洗合格后,调整好管网的压力,使之达到要求；〔2调定好稳压泵的启动压力,并使它投入自动运行状态；〔3开启各层的信号阀及其它阀门至最大位置,检查各个湿式报警阀、水流指示器、水力警铃等是否处于正常状态5 系统试压〔1先对各个湿式报警阀进行调试,在其试水装置处开启试验阀放水,报警阀应及时动作；水力警铃应发出报警信号,测试其铃声分贝,距离水力警铃3m处不应小于70分贝；压力开关应接通电路报警,并应启动消防水泵,关闭后警铃应停止运行〔2 对每个水流指示器所管辖的喷淋管网,进行放水试验,开启末端的阀门放水,经延时,该区的水流指示器应动作,湿式报警阀及压力开关动作,水力警铃延时发出报警信号,消防报警中心显示报警信号,同时该层及上下层的警铃发出报警声响〔3 喷淋水泵启动对管网加压,当达到以上的功能时,手动停止喷淋水泵运行,同时关闭末端阀门,消防中心应显示水流指示器复位信号为减少水泵频繁启动,造成损坏,在其余逐个试验时,可将水泵主开关关闭,不用启动〔4 排水装置调试时,开启排水装置的主排水阀,按系统最大的设计灭火水量排水,从系统排出的水应全部能从室内排水系统排出五、防排烟系统调试1 、调试准备工作防排烟系统试运转前,应。
