通信实习报告

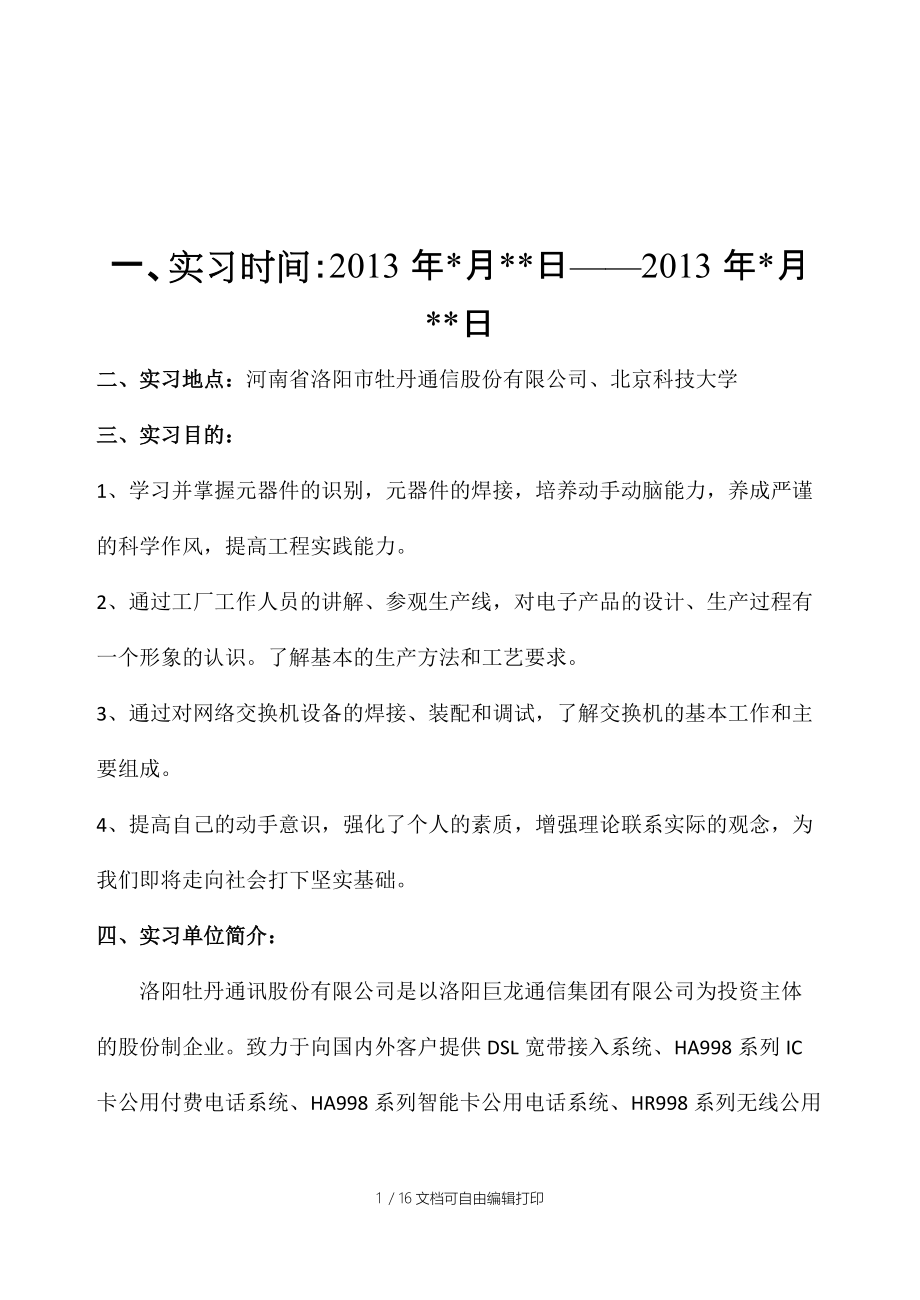

一、实习时间：2013年*月**日——2013年*月**日二、实习地点：河南省洛阳市牡丹通信股份有限公司、北京科技大学三、实习目的：1、学习并掌握元器件的识别，元器件的焊接，培养动手动脑能力，养成严谨的科学作风，提高工程实践能力2、通过工厂工作人员的讲解、参观生产线，对电子产品的设计、生产过程有一个形象的认识了解基本的生产方法和工艺要求3、通过对网络交换机设备的焊接、装配和调试，了解交换机的基本工作和主要组成4、提高自己的动手意识，强化了个人的素质，增强理论联系实际的观念，为我们即将走向社会打下坚实基础四、实习单位简介：洛阳牡丹通讯股份有限公司是以洛阳巨龙通信集团有限公司为投资主体的股份制企业致力于向国内外客户提供DSL宽带接入系统、HA998系列IC卡公用付费电话系统、HA998系列智能卡公用电话系统、HR998系列无线公用电话系统（GSM、CDMA、PHS）、NGN端对端解决方案及MD系列智能热量表等高科技产品公司多次被评为河南省高新技术企业，洛阳高新技术开发区纳税十强企业 公司有员工330人，其中专业技术人员156人，生产面积6860平方米，注册资本5000万元，总资产9000万元，净资产约6000万元。

生产设备精良、开发工具先进、检测仪表齐全，已通过了ISO9000-2000质量体系认证公司下属的技术开发中心负责各种新产品的开发及技术支持其中IC卡公话及管理系统为国内首创，被国家科委列为98年国家级火炬计划项目，2003年更被评为优秀火炬计划实施项目迄今为止，我公司已经完成户用小口径热量表（DN15、DN20、DN25）和楼宇大口径热量表（DN40-DN200）以及手持抄表设备及其计费管理系统的开发，形成了三大类多系列产品，满足了各种市场和对热计量设备的需求同时于2004年3月和6月分别取得了“计量器具样机试验合格证书”和“中华人民共和国制造计量器具许可证”，成为河南省首家获得该资质的企业 企业精神宗旨：诚信兴业，务实创新，居安思危，与时俱进质量方针：以满足顾客需要为宗旨，持续改进，创新增效，永不停顿洛阳巨龙信息技术有限责任（集团）公司是我国四大家通信设备制造商“巨大中华”之一，是520户国家重点企业之一，国家教育部首批确定“三高用人单位”，亚太经合组织(APEC)成员企业北京市高新技术企业和国家863产业化基地公司注册资本5.5亿元人民币，总资产30亿元人民币集团公司的产品门类遍布交换、接入、传输、移动、网络、数据通信等各个领域，成为现代通信建设信息网络产品及服务的全方位供应商。

五、实习过程及内容：（一）实习计划：8月22日——9月5日每天早上8点到下午5点为实习时间8月22日~8月24日 实习动员/安全讲座/根据实习内容查资料预习8月25日 全天 动身去洛阳8月26日 上午 入厂安全教育、元器件识别、焊接知识与操作 下午 参观波峰焊、电子产品流水线、机械模具加工等8月27日 上午 实做SMT/PTH元件拆卸、焊接工艺练习 下午 实做网络交换机贴片元器件焊接（一）8月28日 上午 实做网络交换机贴片元器件焊接（二） 下午 讲座《网络交换机基本原理、IP175C芯片功能》8月29日 全天 电子产品流水线生产实习8月30日 上午 实做网络交换机插件焊接 下午 实做网络交换机测试8月31日 全天 整理前期实习成果，复习所学知识9月1日 上午 实做网络交换机测试、装配 下午 参加理论考试、动身返校9月2日 全天 上午休息调整，下午总结写实习报告9月3日~9月5日 自行深入学习设计网络交换机，完成实习报告（二）电子元器件识别 1、电阻器 其中包含了固定电阻器，可变电阻器，热敏电阻器。

电阻的识别主要讲了色环表示，每种颜色代表不同的数字：黑0 棕1 红2 橙3 黄4 绿5 蓝6 紫7 灰8 白9 金、银表示误差识别内容有电阻材料，电阻值，精度，误差功率等最常用的是四环和五环电阻，四环电阻表示误差的色环只有金色或银色，且色环中的金色或银色一定是第四环；五环电阻一二环分别代表阻值的前两位数，第三环代表10的幂，第四环代表误差：金色为5%，银色为10%，无色为20%贴片电阻阻值的标示有数字直标法和数字字母编译法 2、电容 最常用的电容是普通电容和电解电容，电解电容有正负之分，其他都没有它们的标示一般为色标和直标色标法的单位是 pF，而直标法最常用电解电一般在没有焊接前还要辨认极性，长脚为正，短脚为负，如果两个脚一样，则可根据眼色辨认电容的容量单位为：法（F）、微法（uf），皮法（pf）一般我们不用法做单位，因为它太大了各单位之间的换算关系为：1F=1000000uf 1uf=1000000pf 三）焊接知识：焊接是利用原子间的扩散与结合，使分离的金属材料牢固地连接起来，成为一个整体的过程 原子之间的扩散与结合，通常采用加热、加压或两者并用可以用填充材料（或不用），将金属加热到熔化状态。

手工焊接方法：1． 准备施焊：准备好焊锡丝和烙铁此时特别强调的施烙铁头部要保持干净，即可以沾上焊锡（俗称吃锡） 2． 加热焊件：将烙铁接触焊接点，注意首先要保持烙铁加热焊件各部分，其次要注意让烙铁头的扁平部分（较大部分）接触热容量较大的焊件，烙铁头的侧面或边缘部分接触热容量较小的焊件，以保持焊件均匀受热 3． 熔化焊料：当焊件加热到能熔化焊料的温度后将焊丝置于焊点，焊料开始熔化并润湿焊点 4． 移开焊锡当熔化一定量的焊锡后将焊锡丝移开 5． 移开烙铁当焊锡完全润湿焊点后移开烙铁，注意移开烙铁的方向应该是大致45°的方向四）交换机工作原理及IP175C芯片功能：交换机是一个具有简化、低价、高性能和高端口密集特点的交换产品，体现了桥接技术的复杂交换技术在OSI参考模型的第二层操作交换机按每一个包中的MAC地址相对简单地决策信息转发而这种转发决策一般不考虑包中隐藏的更深的其他信息交换机拥有许多端口，每个端口有自己的专用带宽，并且可以连接不同的网段交换机各个端口之间的通信是同时的、并行的，这就大大提高了信息吞吐量利用交换机的网络微分段技术，可以将一个大型的共享式局域网的用户分 成许多独立的网段，减少竞争带宽的用户数量，增加每个用户的可用带宽，从而缓解共享网络的拥挤状况。

传统的交换机本质上是具有流量控制能力的多端口网桥，即传统的（二层）交换机是基于IP地址和协议进行交换的后来把路由技术引入交换机，可以完成网络层路由选择，故称为三层交换 交换机的工作原理： 交换机根据收到数据帧中的源MAC地址建立该地址同交换机端口的映射，并将其写入MAC地址表中 交换机将数据帧中的目的MAC地址同已建立的MAC地址表进行比较，以决定由哪个端口进行转发 如数据帧中的目的MAC地址不在MAC地址表中，则向所有端口转发广播帧和组播帧向所有的端口转发交换机的三个主要功能： （1）学习：以太网交换机了解每一端口相连设备的MAC地址，并将地址同相应的端口映射起来存放在交换机缓存中的MAC地址表中 （2）转发/过滤：当一个数据帧的目的地址在MAC地址表中有映射时，它被转发到连接目的节点的端口而不是所有端口（如该数据帧为广播/组播帧则转发至所有端口） （3）消除回路：当交换机包括一个冗余回路时，以太网交换机通过生成树协议避免回路的产生，同时允许存在后备路径交换机的工作特性： 交换机的每一个端口所连接的网段都是一个独立的冲突域交换机所连接的设备仍然在同一个广播域内，也就是说，交换机不隔绝广播。

交换机依据帧头的信息进行转发，因此说交换机是工作在数据链路层的网络设备IP175C芯片介绍：IP175C是IC PLUS公司的一个5端口以太网交换芯片，它集成6个交换控制器口、SSRAM 和 5个 10/100M 以太网口，每个接口支持 IEEE802.3、IEE802.3u、IEE802.3x规范，芯片采用0.18um工艺，128-PQFP封装，具有较强的抗干扰能力IP175C 工作在存储转发模式它支持数据流量控制、自适应 MDI/MDI-X、 CoS（优先级序列）、基于端口的VLAN、带宽控制、Diff-Serv（差分服务）等功能每个接口都能由 EEPROM 通过I2C总线或在指定管脚使用上 / 下拉电阻配置成自适应或强制10M/100M，全双工/半双工模式除了用做5口交换机以外，IP175C还可做为支持最多 3个MII 接口的路由器使用，可配置成4个LAN口和1个WAN口IP175C 既可做为MAC使用也可做为PHY使用做为MAC使用时 IP175C可通过MII口配置外部PHY设备，做为PHY使用时外部 MAC 设备也可通过 MII口来配置IP175C （五）实习过程：（1）安全教育 简单介绍巨龙集团发展史和现在概况。

参观生产车间，对一些机床与机加工认识，参观时必需严格遵守工厂的规章制度，巩固树立安全意识 安全教育包括以下几方面：  1.交通安全教育 ：掌握交通安全常识，在生活中自觉遵守交通规范，切实保障自身和他人的交通安全包括行路、乘车、乘船等) 2.日常生活安全：包括防触电、防火、饮食卫生安全等 （1）学生要掌握用电、用火安全常识，严禁违章操作，能正确识别并学会使用各类灭火器 （2）学生要严格遵守食品卫生，注意饮食卫生习惯和用药卫生，严禁食用过期、变质、有异味的食物，不买容易发生食物中毒的菜，防止食品污染、有效防止细菌性食物中毒及防止其他几种常见的食物中毒（3）要利用现代教育技术获取有关信息，要求从中吸取教训，引以为鉴，起到了较好的警示作用    3.活动安全教育：包括运动环境和器械的安全、野外活动、游戏、人流拥挤的公共场所安全等 学生外出、乘车要注意安全，管好钱物，严禁携带易燃易爆有毒物品2）参观生产线  ：   我了解了该厂的辉煌历史和该厂的曲折发展历程，了解了该厂的主要产品，如电话系统、ADSL宽带接入设NGN核心控制设备、数字程控交换机、智能/数字IC卡公用电话系统、无线公备、CDMA光纤/射频直放站系统、宽带视频会议系统、数字视频监控系统、通信电源、网络软件、通信终端硬件产品等以及一条龙的流水线作业方式生产线,知道了产品的生产流程，有了整体、全局的观念，初步了解了如何使企业各部门协调发展更加顺畅 。

    该厂一共分为多个厂区，从生产机壳模具到电路板印制、元件插装、波峰焊、整机装配到产品测试一应俱全进入每个厂区，老师都给我们一一讲解其各自的功能用途，有人工自动流水线、机动控制生产线等等，全为进口的先进机器，各个厂房在独立工作的同时与其他厂房有条不紊的搭配生产，充分体现了一条龙生产的理念在此之前我们听讲了有关波峰焊的相关知识，而在厂区，我们真正见到了波峰焊机，老师也结合实际，再次为我们讲解了其相关知识 波峰焊是利用焊锡槽内的机械式或电磁式离心泵，将熔融焊料压向喷嘴，形成一股向上平稳喷涌的焊料波峰，并源源不断地从喷嘴中溢出装有元器件的印制电路板以直线平面运动的方式通过焊料波峰，在焊接面上形成浸润焊点而完成焊接波波峰焊用于印制板装联已有20多年的历史，现在已成为一种非常成熟的电子装联工艺技术，目前主要用于通孔插装组件和采用混合组装方式的表面组件的焊接3）交换机的焊接与调试： 辨认电子元件：1、学会了怎样利用色环来读电阻2、学会怎样测量二极管及辨认二极管的正负极3、认识了各种贴片电阻上读数的含义 学习锡焊：1、掌握好加热时间，锡焊时可以采用不同的加热速度，例如烙铁头形状不良，用小烙铁焊大焊件时我们不得不延长时间以满足锡料温度的要求。

在大多数情况下延长加热时间对电子产品装配都是有害的，保持合适的温度理想的状态是较低的温度下缩短加热时间，尽管这是矛盾的，但在实际操作中我们可以通过操作手法获得令人满意的解决方法；2、 锡焊操作要领、焊件表面处理，预焊是将要锡焊的元器件引线或导电的焊接部位预先用焊锡润湿因为焊料润湿焊件表面，靠金属的扩散形成结合层后而使焊件表面“镀”上一层焊锡合适的焊剂量应该是松香水仅能浸湿将要形成的焊点，不要让松香水透过印制板流到元件面或插座孔里保持烙铁头的清洁，因为焊接时烙铁头长期处于高温状态，又接触焊剂等受热分解的物质，其表面很容易氧化而形成一层黑色杂质，这些杂质几乎形成隔热层，使烙铁头失去加热作用因此要随时在烙铁架上蹭去杂质用一块湿布或湿海绵随时擦烙铁头焊锡量要合适3、焊件要牢固，在焊锡凝固之前不要使焊件移动或振动，特别使用镊子夹住焊件时一定要等焊锡凝固再移去镊子烙铁处理要及时，撤离时的角度和方向对焊点形成有一定关系 撤烙铁时轻轻旋转一下，可保持焊点适当的焊料   焊接顺序：1、焊接中周，为了使印刷电路板保持平衡，我们需要先焊两个对角的中周，在焊接之前一定要辨认好中周的颜色，以免焊错，千万不要一下子将四个中周全部焊在上面，这样以后的小元件就不好安装。

2、焊接电阻，前面我们已经将电阻别在纸上，我们要按R1R2R3的顺序焊接，以免漏掉电阻3、焊接电容，先焊接元片电容，要注意上面的读数，紧接着就是焊电解电容了，特别要注意长脚是“+”极，短脚是“—”极4、焊接二极管，红端为“+”，黑端为“—”5、焊接其他的插件，按照由小到大、由低到高的顺序焊接调试检测：焊接好整个五口交换机之后最重要的就是对交换机进行相应的测试检验工作未通电时，首先有万用表检测各个电容电阻贴片是否焊好，是否存在虚焊的情况在测试完成发现基本没有问题之后，接下来给交换机接通直流电，测试电源模块，稳压芯片AMS1117输出的电压是否正常，电源LED灯与5个端口指示LED灯是否均能点亮并且可以循环点亮通电之后一切均正常可以进行开下一步联通网络来进一步测试交换机的各端口是否正常，是否能够传输数据通过交换机连接两台电脑，观察各个端口是否都能做到指示灯能正常工作，电脑间可以顺利传递数据如果以上步骤全部不存在问题，则可以确定交换机焊接的没有问题，可以正常使用如果那个步骤出现异常，一定要仔细检查电路，检查元器件是否焊接正确，是否存在虚焊，各个元件有没有故障我在测试交换机的时候，通电之后，最初发现LED4不亮，其他LED均正常，在使用万用表检测时发现与LED4串联的220欧姆的电阻中间断路，造成了LED4不亮，在重新焊接这个220欧姆的电阻之后，再次通电LED灯均显示正常。

下一步在连接电脑时发现某些端口没有功能，不能实现数据的交换再一次使用万用表进行检测，发现均没有存在虚焊等问题经过了2~3次连接电脑的测试，终于发现5个网络端口均没有存在功能性的问题可能是由于测试设备的问题，加上多次短时间内的非法插拔网线造成的网络交换功能失灵整体来说，整个电路板是没有问题的，功能也算是完好的4）电子产品生产线实习上午的工作任务基本上完全属于手工活在师傅的讲解下，我对自己负责完成的任务掌握的差不多了，就是把元件插到电路板的不同位置，刚开始我的速度还比较慢，但在工作过程中逐渐观察师傅的动作，学习她们的技巧，逐渐速度就快了，熟练后就不成问题了经过一上午的努力把这一批次75个电路板全部安装好了插件，算了一下每个电路板20个这样的插件，75块板子就有1500个零件，每个零件有10个管脚，这样一来就是15000个管脚，我们只是把元件插好，而师傅们则需要自己去焊接这15000个管脚，真的是很辛苦，到点了我们下班可以去吃午饭去午休了，师傅们还要继续工作，他们真的是很辛苦下午的任务比较累一点，这个板主要在波峰焊中应用到，起固定元件的作用电路板经过波峰焊后，刚在电路板上取下来的模板是很烫的，在传递模板和套电路时一定要戴手套，否则时间长了会很烫手的。

工作基本就是重复这样的工序，在工作的过程中了解到师傅已经在这里呆了20多年了，他见证了这里的变迁和兴衰，跟师傅学了很多，不仅仅是波峰焊，还有洛阳的风土人情，牡丹通信的兴衰历史，今天一天虽然很累但是收获还是很多的六、不足之处与建议：     目前，公司自主研发、设计、生产的控制设备比较陈旧从公司长远发展和经济利益考虑，我认为应当对控制部分的产品在控制方案上加以改进，推出自己的新产品在交换机的焊接、调试、安装过程中，我认为互相配合才能更快更好地完成工作任务，提高生产效率这里的住宿水平还是差了点，希望公司可以稍微改善一下这里的条件七、心得体会一周的洛阳实习时间转眼间已走到了尽头，回首实习过程，真是感慨万千，但也得到了不少收获，为这次实习画上了一个圆满的句号在实习过程中，遇到不少的困难，历经千难万苦，最终我们克服了这一个个困难，顺利的完成了这次任务我觉得这是一次非常难得的经历，它能让我门把平时在学校和在课堂上所学的理论知识应用到实践上去，还能够充分的调动我们的积极性，使我们通过自己的努力获取到了劳动成果，在此期间每天坚持写日记，这样我们不知不觉总结了大量经验，大大的减小了我们犯错误的几率 在此次的实习当中感触最深的便是实践联系理论的重要性，虽然我们所学的知识浅显，但就是这些浅显的知识在实践中起着重要的作用。

当遇到实际问题时，用所学的知识一步步探索，最终是完全可以解决遇到的一般问题的实习的主要内容是电路的焊接与相关知识的学习，并且在实习的后一阶段参观并了解了工厂的运作流程本次实习目的主要就是使我们对电子元件及电子产品生产工艺有一定的感性和理性认识；对工厂流程有一定的初步认识；对所学专业知识等方面有了进一步的理解；培养和锻炼我们的实际动手能力，使我们的理论知识与实践充分地结合，作到不仅具备一定的专业知识，而且还具有较强的实践动手能力，能分析问题和解决问题的高素质人才，为以后的顺利就业作好充分的准备  总的来说，我对这次实习是热情高涨的，毕竟在大学的学习中将理论付诸于实践的机会很少，而且将一堆零散的东西组合成一个完整的，能实际应用的数字温度计所带来的成就感是很大的，而且这次终于有机会参观真实工厂的运作，这可是我一直期望却不能实现的这次实习，是以学生自己动手，掌握一定操作技能并亲手焊接、调试和封装它将基本技能训练，基本工艺知识和创新启蒙有机结合，培养我们的实践能力和创新精神作为信息时代的大学生，作为将来的高技能人才，仅会纸上谈兵是不行的，基本的动手能力是一切工作和创造的基础和必要条件 通过生产实习，使我对电子元件和电子产品的装机与调试有了一定的感性和理性认识，同时实习使我获得了网络交换机的实际生产知识和装配技能，培养了我理论联系实际的能力，提高了我分析问题和解决问题的能力，增强了我独立工作的能力，最主要的是培养了我与其他同学时的团队合作、共同探讨和共同前进的精神。

    这次在牡丹通讯股份有限公司实习的日子是我人生中很难得的一次经验人生经验都是在生活中不断积累的，实习中我所收获到的不仅仅是知识，更重要的是我的精神也有了进一步的提高，还有良好的心态和沟通能力等综合技能，我把它比作是我人生的第一桶金，也如一位今生如影随形的老师，对我以后的工作将会有重要的指导作用16 / 16文档可自由编辑打印。
