中国铁塔股份有限公司陕西省分公司基站建设成本管控实施细则

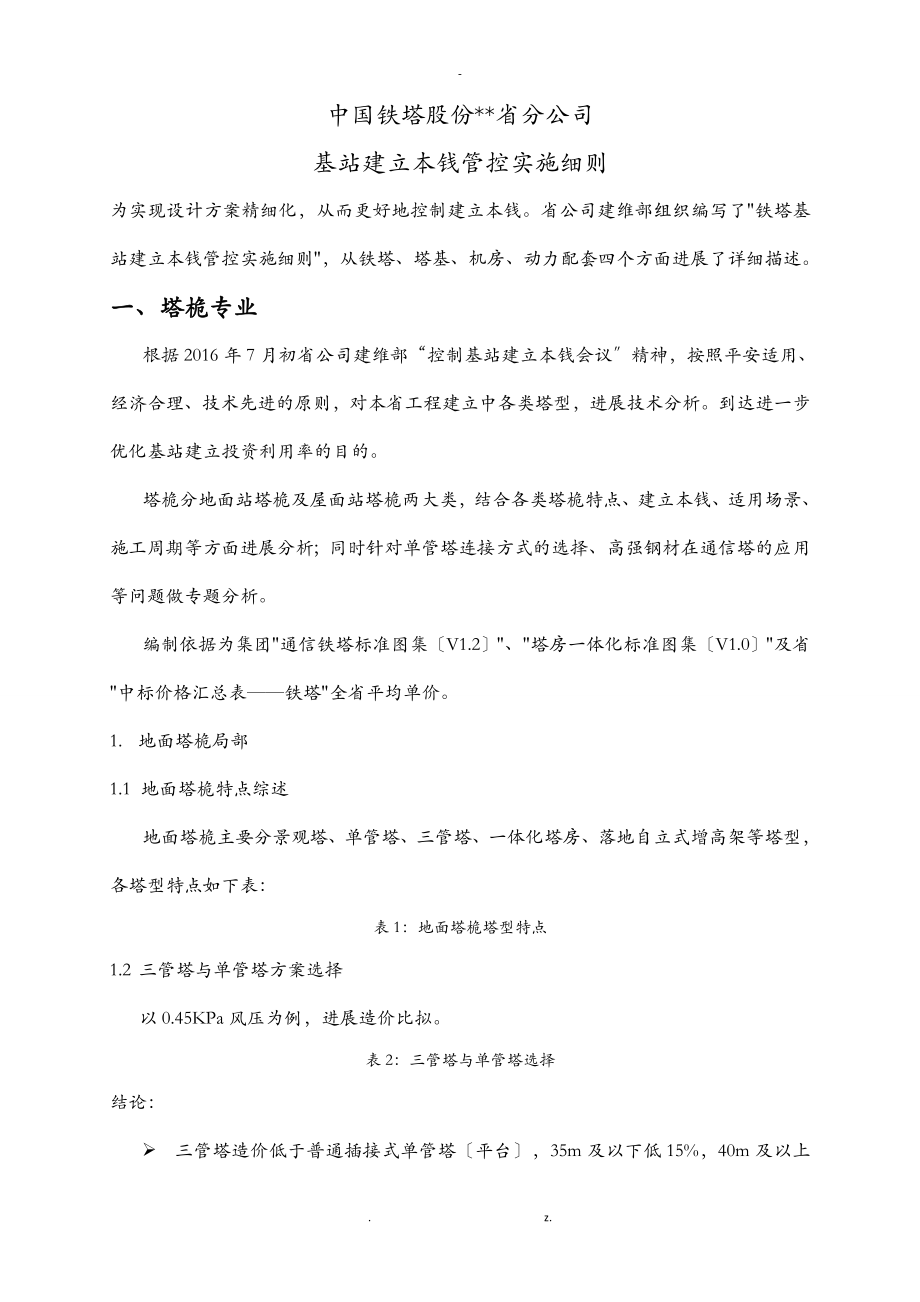

中国铁塔股份**省分公司基站建立本钱管控实施细则为实现设计方案精细化，从而更好地控制建立本钱省公司建维部组织编写了"铁塔基站建立本钱管控实施细则"，从铁塔、塔基、机房、动力配套四个方面进展了详细描述一、 塔桅专业根据2016年7月初省公司建维部“控制基站建立本钱会议〞精神，按照平安适用、经济合理、技术先进的原则，对本省工程建立中各类塔型，进展技术分析到达进一步优化基站建立投资利用率的目的塔桅分地面站塔桅及屋面站塔桅两大类，结合各类塔桅特点、建立本钱、适用场景、施工周期等方面进展分析；同时针对单管塔连接方式的选择、高强钢材在通信塔的应用等问题做专题分析编制依据为集团"通信铁塔标准图集〔V1.2〕"、"塔房一体化标准图集〔V1.0〕"及省"中标价格汇总表——铁塔"全省平均单价1. 地面塔桅局部1.1 地面塔桅特点综述地面塔桅主要分景观塔、单管塔、三管塔、一体化塔房、落地自立式增高架等塔型，各塔型特点如下表：表1：地面塔桅塔型特点1.2 三管塔与单管塔方案选择以0.45KPa风压为例，进展造价比拟表2：三管塔与单管塔选择结论：Ø 三管塔造价低于普通插接式单管塔〔平台〕，35m及以下低15%，40m及以上低25%Ø 应推广外爬支架式单管塔，该塔型重量较轻，约为插接式单管塔的60%，约为三管塔的65%。

1.3 单管塔与一体化塔房方案选择表3：单管塔与一体化塔房选择结论：Ø 一体化塔身局部与插接式单管塔重量根本一样，塔体价格差异很大一体化塔体价格高出约60%而且一体化基站根底及机房造价较高故综合造价远高于单管塔Ø 一体化基站设计使用年限仅20年，属于临时建筑，特别适用于应急通信网优需要快速覆盖区域；居民阻扰、疑难站点、城区改造，拆迁施工区域；管线密布，不可开挖区域非特殊区域不建议使用一体化塔房1.4 景观塔与单管塔方案选择以0.45KPa风压为例，进展造价比拟表4：景观塔与单管塔选择结论：Ø 双轮景观塔、灯杆景观塔与插接式单管塔相比，造价差异不大，但是比外爬支架式单管塔超出20%，非特殊要求场景不推荐使用景观塔仿生树价格高70%左右，应限制仿生树塔的应用场景Ø 景观塔适用高度25m~40m，45m及以上场景不适用1.5 单管塔及景观塔连接方式的比拟表5：单管塔插接与法兰连接比拟结论：Ø 插接与法兰连接均为平安可靠工艺Ø 插接塔后期维护时垂直度调节难度较大；法兰塔受制于安装及维护水平的限制，需要专业工具紧固高强螺栓，螺栓出现松动后维护难度大Ø 插接塔因为爬梯在外，可减小塔体顶部直径，故塔重比法兰小；今后优先选择外爬插接式景观塔。

1.6 高山站支撑式抱杆塔与地面式增高架及三管塔的选择表7：支撑式抱杆塔与地面式增高架及三管塔的选择塔型分类高度〔m〕平台/支架层数每层抱杆V1.2版总重〔t〕价格计算〔元〕支撑式抱杆15230.64￥36,000 12米自立增高架12262.47￥24000 18米自立增高架18263.17￥31000 三管塔25266.85￥55000 三管塔30369.18￥70000 三管塔353610.91￥85000 三管塔403612.55￥100000 三管塔454614.51￥120000 三管塔504617.09￥150000 结论：Ø 增高架适用高度小于20m，适用于山坡制高点及山顶；Ø 三管塔适用高度25m~50m，适用于天线挂高较高区域；Ø 价格为根本报价，不含二次搬运费1.7 地面塔桅价格综合比拟选择塔型时应首先满足选址及功能需要，再考虑造价因素表8：地面塔桅价格综合表1.9屋面塔桅局部表9：楼面抱杆塔与楼面增高架及美化外罩的选择塔型分类高度〔m〕平台或支架层数每层抱杆V1.2总重〔t〕价格〔元〕3米附墙抱杆3110.￥1,800.003米自立式抱杆3110.￥2,000.006米自立式抱杆6110.193￥3,200.0015米拉线桅杆15230.639￥22,500.0012米增高架12261.843￥25,000.0015米增高架18262.549￥32,000.00圆柱美化天线311-￥5,240.00方柱美化天线311-￥3,560.00结论：抱杆适用于楼层高度已到达天线挂高要求，无需美化的普通楼面拉线桅杆适用楼面较小且楼房本身没有到达挂高要求的基站增高架适用于楼面较大，天线较多的基站美化天线外罩适用于楼层已到达挂高要求且需美化的楼顶基站二、 塔基专业2.1 地区根底类型介绍根底作为通信塔构造的重要组成局部，在设计中尤为重要，合理的根底选型和设计不仅为构造提供好的可靠度和平安性，更可降低构造造价，节约建材，缩短工期，到达经济性目的。

在地区应用最多的标准地面塔主要有单管塔和三管塔两大类对于单管塔主要选择独立根底和桩基对于三管塔主要选择筏板和桩根底另外对于钢管桩根底和锚杆根底在特殊情况下采用2.2 独立根底应用及本钱分析独立根底属于浅根底，由于其计算简单，施工方便，造价低等特点在地区，主要应用于单管塔，单管塔多为多边圆锥形构造，自身自重相对较轻，竖向力相对较小，主要承受风荷载，塔基根部弯矩为主控因素实际建立中，一般多设计为形板式独立根底要求地基承载力较好，承载力特征值大于80Kpa且土质比拟均匀的正常地质情况依据实际工作总结，土质主要有粘性土、碎石土、强风化硅质片岩、中风化硅质片岩、砂卵砾石、强风化砂岩、中风化砂岩、古土壤、细砂、粗砂、卵石、黄土等，其地基承载力特征值均大于120Kpa所以在地区，除了湿陷性黄土、膨胀性土〔需要地基处理〕，地下水位较浅〔需降水处理〕等情况以外，其余均可直接选用此类型根底，利用天然地基做为持力层独立根底以每“立方米〞综合报价，工作容包括：放线定位、平整场地、基坑开挖、支模浇筑垫层混凝土、根底钢筋制作绑扎、地脚螺栓固定安装〔制作费包含在铁塔费用中〕、支模浇筑根底混凝土、混凝土养护、基坑回填〔应去除杂土，用碎石掺入适量粘土回填且分层夯实，回填土重度不得小于17KN/m3),余土余泥外运〔含5公里运距〕、场地清理。

包含工程不可预见的发电、抽水，三通一平、100米二次搬运等容;以上报价根底混凝土标号以C30为准，垫层混凝土标号以C15为准，含钢量柱单边配筋率不低于0.2%，板配筋率不低于0.15%，具体以塔基设计图纸为准，计算造价方量时不包含垫层方量独立根底计算应考虑45度方向为最不利情况，按双向偏心进展校核主要计算公式如下：下面针对常用单管塔独立根底建造本钱进展分析，如下表所示：表中混凝土方量包含〔根底，连梁〕，允许偏差为±0.5m3,造价按省公司模块价〔各类土〕1830元/m3为例计算编号塔型根底类型混凝土方量/m3造价/万元1DGT(L)-20-0.45-3ZJ20米路灯杆塔独立根底9.51.742DGT(L)-25-0.45-3ZJ25米路灯杆塔独立根底11.52.103FSS(SZ)-25-0.35-3ZJ25米仿生树独立根底19.53.574FSS(SZ)-25-0.45-3ZJ25米仿生树独立根底22.04.035FSS(SZ)-25-0.55-3ZJ25米仿生树独立根底24.54.396FSS(SZ)-30-0.35-3ZJ30米仿生树独立根底28.55.227FSS(SZ)-30-0.45-3ZJ30米仿生树独立根底30.55.588FSS(SZ)-30-0.55-3ZJ30米仿生树独立根底31.55.769DGT(Z)-30-0.35-3ZJ外爬支架式单管塔独立根底12.52.2910DGT(Z)-30-0.45-3ZJ外爬支架式单管塔独立根底14.52.6511DGT(Z)-35-0.35-4ZJ外爬支架式单管塔独立根底18.53.3912DGT(Z)-35-0.45-4ZJ外爬支架式单管塔独立根底20.53.7513DGT(Z)-40-0.35-4ZJ外爬支架式单管塔独立根底20.53.7514DGT(Z)-40-0.45-4ZJ外爬支架式单管塔独立根底25.54.6715DGT(Z)-40-0.55-4ZJ外爬支架式单管塔独立根底29.55.4016DGT(D)-30-0.35-3ZJ灯杆景观塔〔法兰〕独立根底19.53.5717DGT(D)-30-0.45-3ZJ灯杆景观塔〔法兰〕独立根底22.04.0318DGT(D)-30-0.55-3ZJ灯杆景观塔〔法兰〕独立根底26.54.8519DGT(D)-35-0.35-3ZJ灯杆景观塔〔法兰〕独立根底24.04.3920DGT(D)-35-0.45-3ZJ灯杆景观塔〔法兰〕独立根底27.55.0321DGT(D)-35-0.55-3ZJ灯杆景观塔〔法兰〕独立根底32.55.9522DGT(C)-30-0.35-3PT3插接式单管塔独立根底21.03.8423DGT(C)-30-0.45-3PT3插接式单管塔独立根底24.54.4824DGT(C)-30-0.55-3PT3插接式单管塔独立根底28.55.2225DGT(C)-35-0.35-3PT3插接式单管塔独立根底26.04.7626DGT(C)-35-0.45-3PT3插接式单管塔独立根底27.55.0327DGT(C)-35-0.55-3PT3插接式单管塔独立根底38.55.2228DGT(C)-40-0.35-3PT3插接式单管塔独立根底29.55.4029DGT(C)-40-0.45-3PT3插接式单管塔独立根底34.56.3130DGT(C)-40-0.55-3PT3插接式单管塔独立根底35.56.502.3 筏板根底应用及本钱控制筏板根底整体性好，抗弯刚度大，可充分利用地基承载力，调整上部构造的不均匀荷载和地基的不均匀沉降。

在施工时，采用大开挖形式，施工方便在地区正常的地质条件下，三管塔均可采用此根底形式，但这种根底只适用场地较开阔，基坑开挖不受限制且地下水埋藏较深的情况计算公式同独立根底也是1/4脱开面积起主要控制作用筏板根底以每“立方米〞综合报价，工作容包括：放线定位、平整场地、基坑开挖、支模浇筑垫层混凝土、根底钢筋制作绑扎、地脚螺栓固定安装〔制作费包含在铁塔费用中〕、支模浇筑根底混凝土、混凝土养护、基坑回填〔应去除杂土，用碎石掺入适量粘土回填且分层夯实，回填土重度不得小于17KN/m3),余土余泥外运〔含5公里运距〕、场地清理包含工程不可预见的发电、抽水，三通一平、100米二次搬运等容;以上报价根底混凝土标号以C30为准，垫层混凝土标号以C15为准，含钢量柱单边配筋率不低于0.2%，板配筋率不低于0.15%，具体以塔基设计图纸为准，计算造价方量时不含垫层方量下面针对常用三管塔筏板根底建造本钱进展分析，如下表所示：表中混凝土方量包含〔根底，连梁〕，允许偏差为±0.5m3,造价按省公司模块价〔各类土〕1830元/m3为例计算〔湿陷性黄土、膨胀性土、地下水位较浅等需地基处理的情况除外〕地基承载力特征值≥ 120KPa编号塔型根底类型混凝土方量/m3造价/万元13GT-30-0.35-3PT3筏板根底21.53.9323GT-30-0.45-3PT3筏板根底26.04.7633GT-30-0.55-3PT3筏板根底28.55.1243GT-35-0.35-3PT3筏板根底26.04.7653GT-35-0.45-3PT3筏板根底29.55.1263GT-35-0.55-3PT3筏板根底33.05.3173GT-40-0.35-3PT3筏板根底28.55.2283GT-40-0.45-3PT3筏板根底30.55.5893GT-40-0.55-3PT3筏板根底33.55.95103GT-45-0.35-3PT3筏板根底33.56.13113GT-45-0.45-3PT3筏板根底40.07.32123GT-45-0.55-3PT3筏板根底42.07.692.4 桩根底应用及本钱控制当拟建基站场地上部土层承载力很低，杂填土或耕土较厚，或地下水埋深浅，以及遇到湿陷性黄土等特殊土质情况时，选用桩基最为适宜。

在地区，地面站单管塔和三管塔应用桩基比拟多对于单管塔单桩根底主要计算公式如下：对于三管塔桩根底，由于塔身自重很轻，风荷载起主控作用，对于塔基单桩往往是抗拔起主要作用人工挖孔灌注桩根底以每“立方米〞综合报价，包括：放线定位、平整场地、桩孔开挖、现浇混凝土护壁、钢筋笼制作安装、地脚螺栓安装〔制作费包含在铁塔费用中〕、桩身混凝土浇筑、余土外运〔含5公里运距〕、场地清理按混凝土类型不同分别报价机械成孔灌注桩根底以每“立方米〞综合报价，包括：放线定位、平整场地、机械钻孔〔包括钻孔机械台班及机械场外运输费用〕混凝土护壁，桩身混凝土浇筑、钢筋笼制作安装、地脚螺栓安装〔制作费包含在铁塔费用中〕、泥浆外运〔含5公里运距〕、场地清理按混凝土类型不同分别报价包含工程不可预见的发电、抽水，三通一平，100米二次搬运等容以上报价桩身以混凝土标号C30为准，桩身配筋率不低于0.2%~0.65%，具体以塔基设计图纸为准，计算造价方量时不含护壁方量相关计算公式参见桩基技术规下面主要分析常用塔型桩基的工程用量如下表所示：混凝土方量〔包含根底，连梁〕编号塔型根底类型混凝土方量/m3允许偏差护壁方量/m3人工桩造价/万元机械桩造价/万元1DGT(L)-20-0.45-3ZJ20米路灯杆塔桩根底7～8±0.52.261.84～2.04 1.57～1.74 2DGT(L)-25-0.45-3ZJ25米路灯杆塔桩根底8～10±0.52.782.14～2.54 1.83～2.173FSS(SZ)-25-0.35-3ZJ25米仿生树桩根底13～14±0.53.163.21～3.41 2.75～2.92 4FSS(SZ)-25-0.45-3ZJ25米仿生树桩根底14～16±0.53.163.41～3.81 2.92～3.26 5FSS(SZ)-25-0.55-3ZJ25米仿生树桩根底16～18±0.53.163.81～4.21 3.26～3.60 6FSS(SZ)-30-0.35-3ZJ30米仿生树桩根底18～19±0.53.764.33～4.53 3.70～3.87 7FSS(SZ)-30-0.45-3ZJ30米仿生树桩根底23～25±0.53.764.92～5.32 4.21～4.55 8FSS(SZ)-30-0.55-3ZJ30米仿生树桩根底25～27±0.53.765.32～5.72 4.55～4.89 9DGT(Z)-30-0.35-3ZJ外爬支架式单管塔桩根底8～10±0.53.142.22～2.61 1.89～2.23 10DGT(Z)-30-0.45-3ZJ外爬支架式单管塔桩根底10～12±0.53.142.61～3.01 2.23～2.57 11DGT(Z)-30-0.55-3ZJ外爬支架式单管塔桩根底11～13±1.03.142.81～3.21 2.40～2.74 12DGT(Z)-35-0.35-4ZJ外爬支架式单管塔桩根底13～15±1.04.383.46～3.85 2.95～3.29 13DGT(Z)-35-0.45-4ZJ外爬支架式单管塔桩根底15～17±1.04.383.85～4.25 3.29～3.63 14DGT(Z)-35-0.55-4ZJ外爬支架式单管塔桩根底17～19±1.04.384.25～4.65 3.63～3.97 15DGT(Z)-40-0.35-4ZJ外爬支架式单管塔桩根底17～19±1.05.444.46～4.86 3.81～4.1516DGT(Z)-40-0.45-4ZJ外爬支架式单管塔桩根底19～21±1.05.444.86～5.26 4.15～4.49 17DGT(Z)-40-0.55-4ZJ外爬支架式单管塔桩根底22～24±1.05.445.46～5.86 4.66～5.00 18DGT(D)-30-0.35-3ZJ灯杆景观塔〔法兰〕桩根底14～16±0.53.553.49～3.89 2.98～3.32 19DGT(D)-30-0.45-3ZJ灯杆景观塔〔法兰〕桩根底15～17±1.03.553.69～4.09 3.15～3.49 20DGT(D)-30-0.55-3ZJ灯杆景观塔〔法兰〕桩根底19～21±1.03.554.09～4.49 3.49～3.83 21DGT(D)-35-0.35-3ZJ灯杆景观塔〔法兰〕桩根底19～21±1.04.594.29～4.69 3.67～4.01 22DGT(D)-35-0.45-3ZJ灯杆景观塔〔法兰〕桩根底21～23±1.04.594.89～5.29 4.18～4.52 23DGT(D)-35-0.55-3ZJ灯杆景观塔〔法兰〕桩根底27～29±1.04.595.09～5.69 4.35～4.86 24DGT(C)-30-0.35-3PT3插接式单管塔桩根底16～18±1.03.763.93～4.33 3.36～3.70 25DGT(C)-30-0.45-3PT3插接式单管塔桩根底18～20±1.03.764.33～4.73 3.70～4.04 26DGT(C)-30-0.55-3PT3插接式单管塔桩根底21～23±1.03.764.73～5.12 4.04～4.38 27DGT(C)-35-0.35-3PT3插接式单管塔桩根底20～22±1.04.854.94～5.34 4.22～4.56 28DGT(C)-35-0.45-3PT3插接式单管塔桩根底23～25±1.04.855.54～5.944.73～5.07 29DGT(C)-35-0.55-3PT3插接式单管塔桩根底25～27±1.04.855.94～6.33 5.07～5.41 30DGT(C)-40-0.35-3PT3插接式单管塔桩根底24～26±1.55.745.92～6.31 5.06～5.40 31DGT(C)-40-0.45-3PT3插接式单管塔桩根底27～29±1.55.746.51～6.91 5.57～5.91 32DGT(C)-40-0.55-3PT3插接式单管塔桩根底30～33±1.55.747.11～7.71 6.08～6.59 333GT-30-0.35-3PT3桩根底15～17±1.04.763.93～4.33 3.36～3.76 343GT-30-0.45-3PT3桩根底21～23±1.04.764.92～5.32 4.21～4.55 353GT-30-0.55-3PT3桩根底24～27±1.54.765.72～6.32 4.89～5.40 363GT-35-0.35-3PT3桩根底20～22±1.06.785.33～5.72 4.55～4.89 373GT-35-0.45-3PT3桩根底25～27±1.56.786.32～6.72 5.40～5.74 383GT-35-0.55-3PT3桩根底31～34±1.56.787.51～8.11 6.42～6.93 393GT-40-0.35-3PT3桩根底21～23±1.08.975.96～6.36 5.09～5.43 403GT-40-0.45-3PT3桩根底30～33±1.58.977.75～8.35 6.62～7.13 413GT-40-0.55-3PT3桩根底35～38±1.58.978.75～9.34 7.47～7.98 423GT-45-0.45-3PT3桩根底33～35±1.59.8810.12～10.72 8.65～9.16 注： 1、表中单管塔根底混凝土用量按照刚性短柱控制。

假设因地质情况复杂，必须做长桩时，混凝土用量需另外计算2、表中三管塔根底混凝土用量按照极限侧阻力45～60Kpa计算确定2.5 钢管桩及锚杆根底⑴钢管桩应用特点钢管桩承载力较高、施工工艺简单、施工速度快、材料可屡次周转使用，连接方式简单，稳定性较好，施工费用低但钢管桩使用年限一般在20年左右，很难保证防腐要求一般不建议使用⑵锚杆根底应用场景：埋藏较浅的微风化及整片岩石地区2.6 比照分析结果表1：根底形式一般适用条件比照说明适用的实际情况独立根底①地基承载力≥80KPa且土质比拟均匀的正常地质情况②山上岩石埋深浅，机械设备无法到达，人工开挖难度大的情况①由于根底施工费是按照实际方量计算，经过前面比照分析，正常地质情况下，桩根底用量少②根据省公司模块基准价格，机械钻孔桩单价最少，其余根底类型单价相差都不多①正常土质地基；机械设备可施工的岩石地基；地下水位埋藏浅等情况下，优先选用机械钻孔桩根底②在特殊土质情况下，如湿陷性黄土，优先选用桩根底当湿陷等级严重，土的侧阻力非常小，设计桩长很长的时候考虑与换填土处理后做筏板根底比拟，然后选择比拟经济的方案③在正常土质地基，地基承载力特征值≥120Kpa,极限侧阻力≤40Kpa时，优先选用筏板根底。

筏板根底桩根底①场地受限，杂填土较厚的正常地质情况②湿陷性黄土、膨胀性土等特殊土质情况③地下水位较浅的情况，采用机械钻孔灌注桩表2：省公司模块化审定价格：模块名称审定金额/m3独立根底、筏板根底〔各类土〕1830独立根底、筏板基〔土+各类岩石〕2079人工挖孔桩〔各类土〕1989人工挖孔桩〔土+各类岩石〕2150机械钻孔桩1700特别说明：前面分析的各种常用塔型根底方量和造价，均在正常地质条件下适用，假设遇到特殊土质情况，需设计单位根据不同根底类型计算后比拟，最终选择比拟经济平安的设计方案三、 机房土建专业3.1 平面布局a) 合理控制机房的建筑形体和体型系数，应采用矩形平面，平面布置紧凑合理，最大限度提高设备安装数量a) 机房空调室外机平台宜紧邻机房，开敞设置，朝向宜为北向或东向b) 基站机房征地应尽量方正，易于基站机房的摆布，场地宜有畅通的雨水排水系统，场地无组织排水时，场地应高于基地周围地面，并有不小于0.2%的排水坡度，且应考虑出水的通畅3.2 机房规格a) 机房室平面净尺寸宜为5m×4m或5m×3m〔长×宽〕，也可根据征地面积、远期需求等情况适当调整机房尺寸；在同等情况下优先选用5m×3m机房。

b) 机房净高应按地面完成面至梁底面之间的垂直距离计算，宜为3.0m，不得低于2.8m；c) 机房室外高差宜设为0.30m，可根据建立地点防汛水位及地形情况以0.15m为模数酌情调整，但不得低于0.15m3.3 机房方案及造价3.3.1 设计使用年限新建机房的设计使用年限应为50年3.3.2 构造平安等级构造平安等级为二级抗震设防类别为丙类：在非地震区，构造设计不考虑抗震；在设防烈度6～9度地区，按本地区设防烈度计算地震作用并采取抗震措施3.3.3 耐火等级与周边建构筑物、储罐区、堆场等的防火间距，须严格遵照GB50016"建筑设计防火规"的规定土建机房的耐火等级不应低于二级构件的耐火极限应符合GB50016-2014"建筑设计防火规"第条规定3.3.4 机房造价分析：方案类型机房尺寸模块化单价〔元〕总价备注方案一5m×4m211142220包含机房散水方案一5m×3m211131665包含机房散水3.3.5 工作容: 土建机房包括：机房、根底、外装修、空开、照明、开关、插座、应急灯、消防器材、走线架、馈线窗、防盗防火门、空调防盗网、馈线窗防盗栏等，机房散水机房面积按照机房净尺寸计算。

3.4 围墙长度优化及造价围墙根据拟建场景综合考虑，围墙采用240烧结黏土砖或机制水泥砖，强度要求不得低于MU10，砌筑砂浆强度等级不得低于M7.5，在原始地面标高处设计圈梁，防止因不均匀沉降导致墙体倾斜及开裂3.4.1 围墙造价比拟方案类型围墙、围栏长度模块化单价〔元〕总价备注方案一〔5*4〕185309450包含围墙外散水方案一〔5*3〕185309450包含围墙外散水方案二〔5*4〕2753014310包含围栏外散水方案二〔5*3〕2053010600包含围栏外散水3.4.2 工作容:土建围墙包括：挖土、混凝土、回填土、残土外运、场地清理、砖围墙砌筑、砖围墙为1:1水泥砂浆勾缝、防盗大门、散水、二次搬运费砖围墙、铁栏杆围墙包括二次搬运费3.5 地面硬化面积计算及造价计算方法地面硬化面积指机房外墙与围墙围城的面积为防止混凝土开裂造成雨水浸泡根底，导致根底下限，在混凝土外表附-6200钢筋网片，单层双向配置，混泥土厚度为100mm3.5.1 工作容: (1)对地面进展硬化处理包含水泥、大沙等施工材料，及二次搬运费，以设计图纸为准，每平米120元2) 计算方法:〔不含围墙外散水〕：围墙径围尺寸-桩头尺寸=所需地面硬化。

4.76 *5.91-0.8*0.8*3=26.21平方米 (减去桩头)造价: 120〔审定金额〕 *26.21=3145.2元地面硬化造价比拟:方案类型地面硬化方量〔平方米〕模块化单价〔元〕总价〔元〕备注方案一〔5*4〕31.61203792不包含围墙外散水方案一〔5*3〕31.51203780不包含围墙外散水方案二〔5*4〕52.081206249不包含围栏外散水方案二〔5*3〕45.791205494包含围栏外散水3.6 机柜根底如何优化机柜根底按照实际方量与模块化单价的乘积作为施工费用，三柜的建议尺寸为1.1 m * 3.2 m * 0.3 m= 1. m3，具体费用如下：造价：4376(审定金额)*1. = 4621 元工作容:参照铁塔根底整体报价〔含材料、预埋管材、人工费、机械台班、运输、二次搬运等〕；包含工程不可预见的发电、抽水，三通一平等容增加机柜根底在集团编码表中的说明，根底混凝土及垫层混凝土标号以C15为准；机柜根底工作容包括：放线定位、平整场地、基坑开挖、支模浇筑垫层混凝土、根底钢筋制作绑扎、、支模浇筑根底混凝土、混凝土养护、基坑回填〔应去除杂土，用碎石掺入适量粘土回填且分层夯实，回填土重度不得小于17KN/m3),余土余泥外运〔含5公里运距〕、场地清理。

3.7 以上方案的总造价与集团标准价格进展比拟分析方案类型围墙价格机房，机柜地面硬化合计总部造价方案一〔5*4〕94504222037925546254915方案一〔5*3〕94503166537804489554915方案二〔5*3〕143103166562495222454915方案二〔5*4〕106004222054945831454915附图四、动力配套专业根据中国铁塔股份**发布企业标准Q/ZTT 2103—2016"室外型一体化机柜技术要求"、"基站配套设施技术要求(征求意见稿)"和"新建配套设备标准汇总册"制定动力配套本钱控制措施4.1 室外型一体化机柜4.1.1 单柜模式单柜模式是指每基站只配置1架室外柜，将通信设备、电源设备、监控设备、蓄电池等均安装于同一室外柜的基站建立模式单柜模式一般应用于满足单一运营商需求的建立场景图例1：单柜模式示意图4.1.2 双柜模式双柜模式是指每基站配置2架室外柜，将通信设备、电源设备、监控设备、蓄电池等均安装于不同的柜、舱的基站建立模式双柜模式一般应用于满足2～3家运营商需求的建立场景根据不同的柜体构造，双柜模式分为单柜组合和双联柜两种类型。

单柜组合采用独立的综合柜〔1架〕和设备柜〔1架〕组合进展基站建立，各室外柜之间相互独立，可自由拆分图例2：单柜组合模式示意图4.1.3 三柜模式三柜模式是指每基站配置3架室外柜，蓄电池安装在单一室外柜，通信设备、电源设备、监控设备等安装于其他的柜、仓的基站建立模式三柜模式一般应用于满足3家运营商需求的建立场景根据不同的柜体构造，三柜模式分为单柜组合和三联柜两种类型单柜组合采用独立的电池柜〔1架〕和设备柜〔2架〕组合进展基站建立，各室外柜之间相互独立，可自由拆分图例3：单柜组合模式示意图布线要求a) 室外柜宜采用下进线、下出线方式；b) 室外柜〔舱〕左右两侧应分别设置不少于3个的线缆绑扎点，用于通信线缆和电源线的绑扎；c) 每室外柜底部左右两侧应分别设置至少4个进出线孔，进出线孔直径宜不小于45mm；d) 电源线、信号线和光缆宜采用独立的进出线孔，防止相互干扰；e) 进线孔、过线孔等开孔处应磨光，不能有毛刺锐角等；f) 进出线孔处应进展密封处理，防止水或小动物进入室外柜5〕接地a) 综合柜、设备柜、电池柜应分别设置一个接地排，接地排应采用具有防腐涂层的铜排，其截面积应不小于50mm2；b) 综合柜和设备柜的接地排应预留至少5个M8和10个M6的连接螺孔并配备相应的铜质螺栓，电池柜接地排应预留至少6个M8的连接螺孔和配备相应的铜质螺栓；c) 室外柜的金属局部应互连并接至接地排，任意两点之间的连接电阻应≤0.1Ω；d) 柜所有接地连线应采用外护套黄绿相间的电缆，导线截面积应≥16mm2的铜芯线；e) 接地连接点应有清晰的接地标识。

4.2 机房配套设备4.2.1 交流配电箱交流配电箱主要技术要求参见行业标准："通信基站用交流配电防雷箱"(YD/T 2060-2009)交流配电箱容量系列：380V/63A、380V/100A、380V/125A、380V/160A4.2.2 开关电源〔a〕组合式高频开关电源主要技术要求参见行业标准：-"通信用高频开关组合电源"(YD/T 1058-2007)；-"通信用高频开关整流器"(YD/T 731-2008)；-"通信用配电设备"(YD/T 585-2010)〔b〕组合式高频开关电源容量系列：48V/300A、48V/600A、48V/1000A48V/300A、48V/600A组合式高频开关电源整流模块容量系列：48V/50A〔c〕开关电源机架开关电源应满足屏前(单面)维护、靠墙安装或背靠背安装方式要求，并具有足够的操作维护空间，可方便的更换交直流元器件机架外形尺寸(长*宽*高)要求：600mm×600mm×2000mm 、600mm×600mm×2200mm应满足上进线、上出线的要求4.2.3 综合柜产品主要技术要求参见行业标准："通信设备用综合集装架"(YD/T 1819-2008)。

主要技术要求〔1〕机架构造采用封闭式，采用网孔门进展配置〔2〕前开门单面维护、靠墙安装或设备背靠背安装方式〔3〕工作环境温度：-5℃～＋45℃〔4〕机架尺寸(宽*深*高)要求：600mm*600mm*2000mm、600mm*600mm*2200mm〔5〕机架安装尺寸应符合 19 英寸标准安装要求〔6〕机架可根据需要灵活安装重要负载单元、次要负载单元、数字配线单元、光纤熔配单元、光纤配线单元、智能配电单元和其他有源无源设备及〔7〕机架应设有高压防护接地装置，并可提供6条光缆固定〔8〕配套综合柜分为智能配套综合柜(含智能配电单元)、标准配套综合柜(不含智能配电单元)两种4.2.4 蓄电池普通型2V阀控式密封铅酸蓄电池产品主要技术要求参见行业标准："通信用阀控式密封铅酸蓄电池"(YD/T 799-2010)普通型2V阀控式密封铅酸蓄电池容量系列：2V/200Ah、300Ah、400Ah、500Ah、600Ah、800Ah、1000Ah、1500Ah、2000Ah、3000Ah其他主要技术要求蓄电池在环境温度20℃～30℃条件下正常使用，工作环境温度超出上述围时，电池容量修正系数应满足下表的规定。

产品规格-20℃-10℃℃℃10℃20℃25℃30℃40℃45℃2V50%70%4%0%88%97%100%103%105%106%蓄电池寿命要求如下：产品规格标准使用工况质保期高温加速浮充寿命循环寿命2V使用环境为：市电类别三类及以上，工作环境温度0~30℃产品终验后5年25℃不低于8次折合8年25℃不低于100次2V使用环境为：市电类别三类以下，工作环境温度0~30℃产品终验后4年25℃不低于8次折合8年25℃不低于100次电池连接条应满足1h率放电要求当按1h率放电时，在同一铁架相邻两只电池极柱根部测量的电池之间的连接条压降≤10mV同时，蓄电池组所有连接条(含硬连接、软连接)总压降不能超过(N-1)×10mV，N为整组蓄电池串联只数例如：48V蓄电池组所有连接条总压降不能超过230mV电池连接条温升不超过30℃电池连接条应能够按用户要求提供硬连接、软连接两种选件蓄电池组抗震铁架应满足工程所在地抗震烈度要求4.2.4.1 高温型12V前置端子阀控式密封铅酸蓄电池A、 应用场景：与户外一体化机柜配套使用B、 高温型12V前置端子阀控式密封铅酸蓄电池主要技术要求参见行业标准：-"通信用高温型阀控式密封铅酸蓄电池"(YD/T 2657-2013)；-"通信用前置端子阀控式密封铅酸蓄电池"(YD/T 2343-2011)。

C、 高温型12V前置端子阀控式密封铅酸蓄电池容量系列：12V/100Ah、150Ah、D、 其他主要技术要求高温电池在环境温度20℃～40℃条件下正常使用，工作环境温度超出上述围时，电池容量修正系数应满足下表的规定产品规格-20℃-10℃0℃5℃10℃20℃25℃30℃40℃45℃55℃65℃12V50%70%74%80%88%97%100%103%105%106%106%102%高温电池寿命要求如下：产品规格标准使用工况质保期高温加速浮充寿命循环寿命12V使用环境为：市电类别三类及以上，工作环境温度0~40℃产品终验后4年25℃不低于12次折合12年35℃不低于150次12V使用环境为：市电类别三类以下，工作环境温度0~40℃产品终验后3年25℃不低于12次折合12年35℃不低于150次4.2.5 空调4.2.5.1 基站精细空调1、基站精细空调产品规格系列：2HP、3HP、5HP2、基站精细空调技术要求参见行业标准："通信机房用恒温恒湿空调系统"(YD/T 2061-2009)和标准"计算机和数据处理机房用单元式空气调节机"(GB/T 19413-2010)3、另有其他主要技术要求如下：主要技术性能：具备高能效比。

要求能效比(制冷量/制冷消耗功率)>3.0具备高显热比要求显热比(显冷量/总冷量)>0.9具备低冷风比要求冷风比(总冷量/每小时送风量)＜4.5 W/(m3/h)空调机的工作的室外环境温度围：机组在-15℃～45℃围应保证正常制冷要求整机连续运行设计寿命不小于10年电气及控制性能：具备高电源适应性空调机组的正常工作电压围应不小于380(或220V)-15%～+20%，超出围自动保护，电压恢复后可自动启动温度控制围及精度：空调器在正常使用条件下，室温度控制围18℃～35℃，温度调节精度应可到达设定点±1℃温度波动超限发出远程报警信号空调机应具备延时启动(启动时间可设定)功能具备可设置双机自动互为备份，互相切换、轮流启动的功能空调机应具备RS485标准接口，通信协议应参照YD/T 1363的相关要求4.2.5.2 基站舒适空调1、基站舒适空调产品规格系列：1HP、 2HP(柜式、壁挂)、3HP(单相、三相)、5HP2、基站舒适空调技术要求参见标准"房间空气调节器"(GB/T7725-2004)3、另有其他主要技术要求如下：主要技术性能：具备高能效比要求能效比(总冷量/制冷输入功率)>3.2。

具备高显热比要求显热比(显冷量/总冷量)>0.75具备低冷风比要求冷风比＜7 W/(m3/h)空调机的工作的室外环境温度围：机组在-5℃～45℃围应保证正常制冷要求整机连续运行设计寿命不小于8年电气及控制性能：具备高电源适应性空调机组的正常工作电压围应不小于380(或220V)-15%～+20%，超出围自动保护，电压恢复后可自动启动温度控制围及精度：空调器在正常使用条件下，室温度控制围18℃～30℃，温度调节精度应可到达设定点±2℃温度波动超限发出远程报警信号空调机应具备相序容错、延时启动、来电自启、温度锁定、双机备份、互相切换、轮流启动等控制功能空调机应具备RS485标准接口，通信协议应参照YD/T 1363的相关要求，可提供本地和远端两种控制模式，能够实现遥测、遥控、遥信、遥调功能，且应具有良好的电气隔离(信号端子对地承受直流电压500V、1分钟不击穿或闪烁)性能 z.-三、集团室外一体化动力配套配置标准1、4G需求序号保障时间运营商情况无线配置无线设备功耗〔w〕传输等设备功耗〔w〕配置模式开关电源配置参考电池配置参考1400mm高机柜剩余安装空间1800mm高机柜剩余安装空间空调配置参考嵌入式〔容量〕50A模块数量最大占用空间12V前置端子蓄电池最大占用空间13h3家各1制式TDD+FDD+FDD2570410三柜模式200A312U200Ah×218U48U68U参考附录C22家各1制式FDD+FDD1560290双柜模式120A212U150Ah×218U30U50U32家各1制式TDD+FDD1790290双柜模式120A212U150Ah×218U30U50U41家1制式TDD1010170单柜模式120A112U150Ah×19U9U19U51家1制式FDD780170单柜模式120A112U150Ah×19U9U19U65h3家各1制式TDD+FDD+FDD2570410三柜模式200A312U150Ah×436U48U68U72家各1制式FDD+FDD1560290三柜模式120A212U150Ah×218U48U68U82家各1制式TDD+FDD1790290三柜模式120A212U200Ah×218U48U68U91家1制式TDD1010170单柜模式120A212U100Ah×218U--10U101家1制式FDD780170单柜模式120A112U100Ah×218U--10U117h3家各1制式TDD+FDD+FDD2570410三柜模式200A312U150Ah×436U48U68U122家各1制式FDD+FDD1560290三柜模式120A312U200Ah×218U48U68U132家各1制式TDD+FDD1790290三柜模式120A312U200Ah×218U48U68U141家1制式TDD1010170单柜模式120A212U150Ah×218U--10U151家1制式FDD780170单柜模式120A212U200Ah×19U9U19U2、4G和2G需求序号保障时间运营商情况无线配置无线设备功耗〔w〕传输等设备功耗〔w〕配置模式开关电源配置参考电池配置参考1400mm高机柜剩余设备安装空间1800mm高机柜剩余设备安装空间空调配置参考嵌入式〔容量〕50A模块数量最大占用空间12V前置端子蓄电池占用空间13h3家各2制式移动 2G+TDD 联通 2G+FDD 电信 2G+FDD4610410三柜模式300A412U150Ah×436U42U72U参考附录C22家各2制式联通 2G+FDD 电信 2G+FDD2600290三柜模式200A312U200Ah×218U60U90U32家各2制式移动 2G+TDD 联通 2G+FDD3370290三柜模式200A312U100Ah×436U42U72U42家各2制式移动 2G+TDD 电信 2G+FDD3250290三柜模式200A312U200Ah×218U60U90U3、 新建机房动力配套配置分析电源系统典型配置参考表〔4G建立〕序号运营商情况无线配置无线设备功耗〔w〕传输等设备功耗〔w〕蓄电池保障时间〔小时〕电源设备配置开关电源容量〔A〕50A模块数量蓄电池组容量〔AH〕电池配置参考13家各1制式TDD+FDD+FDD25704103109 3368 200Ah×222家各1制式FDD+FDD1560290373 2231 150Ah×232家各1制式TDD+FDD1790290378 2257 150Ah×241家1制式TDD1010170347 1146 100Ah×251家1制式FDD780170342 1120 100Ah×263家各1制式TDD+FDD+FDD25704105129 3537 300Ah×272家各1制式FDD+FDD1560290583 2335 200Ah×282家各1制式TDD+FDD1790290588 2375 200Ah×291家1制式TDD1010170557 2213 150Ah×2101家1制式FDD780170542 1173 100Ah×2113家各1制式TDD+FDD+FDD25704107149 3682 400Ah×2122家各1制式FDD+FDD1560290793 2425 500Ah×113。
